矿车参数
- 格式:xls
- 大小:17.50 KB
- 文档页数:4

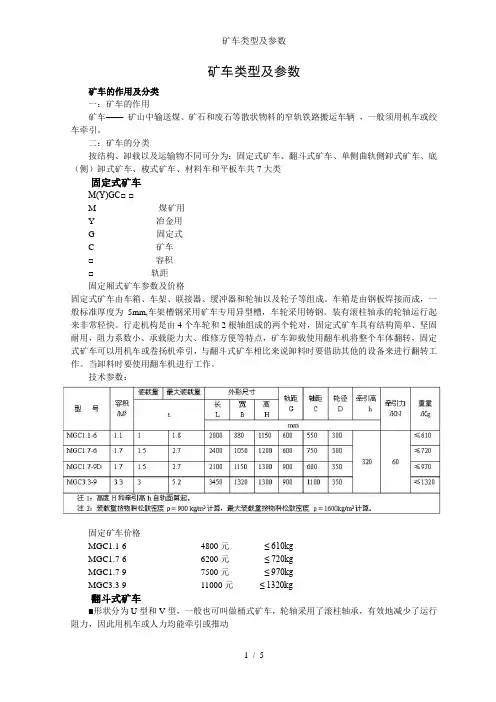

矿车类型及参数矿车的作用及分类一:矿车的作用矿车——矿山中输送煤、矿石和废石等散状物料的窄轨铁路搬运车辆,一般须用机车或绞车牵引。
二:矿车的分类按结构、卸载以及运输物不同可分为:固定式矿车、翻斗式矿车、单侧曲轨侧卸式矿车、底(侧)卸式矿车、梭式矿车、材料车和平板车共7大类固定式矿车M(Y)GC□-□M-------------------- 煤矿用Y ------------------- 冶金用G ------------------- 固定式C ------------------- 矿车□ ------------------- 容积□ -------------------轨距固定厢式矿车参数及价格固定式矿车由车箱、车架、联接器、缓冲器和轮轴以及轮子等组成。
车箱是由钢板焊接而成,一般标准厚度为5mm,车架槽钢采用矿车专用异型槽,车轮采用铸钢。
装有滚柱轴承的轮轴运行起来非常轻快。
行走机构是由4个车轮和2根轴组成的两个轮对,固定式矿车具有结构简单、坚固耐用,阻力系数小、承载能力大、维修方便等特点,矿车卸载使用翻车机将整个车体翻转,固定式矿车可以用机车或卷扬机牵引,与翻斗式矿车相比来说卸料时要借助其他的设备来进行翻转工作。
当卸料时要使用翻车机进行工作。

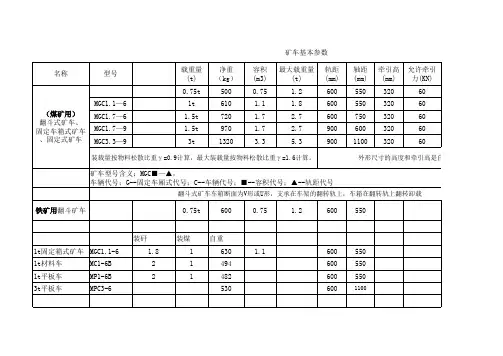

技术参数:固定矿车价格MGC1.1-6 4800元≤ 610kgMGC1.7-6 6200元≤ 720kgMGC1.7-9 7500元≤ 970kgMGC3.3-9 11000元≤ 1320kg翻斗式矿车■形状分为U型和V型,一般也可叫做桶式矿车,轮轴采用了滚柱轴承,有效地减少了运行阻力,因此用机车或人力均能牵引或推动分类:①U型翻斗矿车煤矿专用②V型翻斗矿车冶金矿专用翻斗式矿车翻转形式车箱断面为V形或U形,支承在车架的翻转轨上,车箱在翻转轨上翻转卸载。
表示方法KFU□-□K ------------------- 煤矿专用F ------------------- 翻斗U ------------------- u型V -------------------v型□ -------------------容积□ -------------------轨距技术参数矿车价格KFU0.75-6翻斗矿车(小)3600元460kgKFU0.75-6翻斗矿车(大)4300元660kgKFU1.0-6翻斗矿车4600元680kg曲轨侧卸式矿车侧卸式矿车由牵引车、绞车带动,可与凿岩钻、立爪装岩机和矿石溜开闸门放料系统配套结合装料,矿石块度不超过500毫米,根据矿车的负载容积,装料后经牵引动力引至(运行速度不超过1m/秒)专用曲轨卸料机构。
临工95矿卡参数1.发动机参数:- 发动机品牌:卡特彼勒(Cat)- 发动机型号:C18 Acert- 发动机功率:567 kW(770 hp)-最大扭矩:3970Nm- 排放标准:Tier 22.整机参数:-机型:临工95矿卡- 车辆重量:75,000 kg- 最大行驶速度:60 km/h-最大爬坡能力:35%-推土板容量:28m³3.车体参数:-车身长度:10.9m-车身宽度:4m-车身高度:4.4m-最小离地间隙:0.41m-最大卸载高度:5.3m4.工作装置参数:-挖掘力矩:1374kNm-挖掘半径:24.5m-最大挖掘深度:7.2m-最大铲斗容量:15m³-装载能力:25t5.制动系统:-制动方式:液压制动-制动类型:湿式制动皮带-刹车系统:液力传动转向器、湿式多盘刹车制动器6.悬挂系统:-悬挂形式:液压悬挂-轮胎规格:30.00R51-个别悬挂:独立悬挂-主动悬挂:四个独立的悬挂系统7.操控系统:-操控方式:液压驾驶-升降方式:液力传动系统-方向盘方式:液压助力转向-操纵杆手柄:液压操作8.能源消耗:-燃油消耗率:约300升/小时-燃油容量:1470升9.安全配置:-安全带:3点式安全带-消防设备:火灾报警和灭火器-防护装置:加固车身和防滚架-遮阳帽:提供遮阳帽以防止强光照射以上是关于临工95矿卡的部分参数,该矿卡具备强大的动力和承载能力,适合在各种恶劣的矿山作业环境中进行重载作业。
同时,它还具备较高的行驶速度和爬坡能力,能够高效地完成作业任务。
此外,临工95矿卡还配置了多项安全装置,以确保操作人员的安全。
8方单侧曲轨侧卸式矿车参数8方单侧曲轨侧卸式矿车是一种广泛应用于煤矿、金矿等矿山中的重型设备。
它具有独特的设计和参数,能够高效地运输和卸载矿石。
以下是关于8方单侧曲轨侧卸式矿车的详细参数的介绍:1.车体罐容量:8方单侧曲轨侧卸式矿车的车体罐容量为8方,也就是说它能够一次性运输8立方米的矿石。
2.载重能力:该矿车的载重能力为30吨,能够承载较大的矿石负荷。
3.货箱尺寸:货箱尺寸为4.6米(长)x 2.4米(宽)x 2.6米(高),是一种较大的矿石储存空间。
4.铁轨尺寸:8方单侧曲轨侧卸式矿车适用于900mm和762mm两种铁轨尺寸。
5.自重:该型号矿车的自重为6.5吨,相对较轻。
6.卸载方式:这种矿车采用侧卸方式,能够快速有效地卸载矿石,提高作业效率。
7.动力系统:8方单侧曲轨侧卸式矿车通常采用内燃机作为动力系统,提供所需的推力来推动和操作矿车。
8.制动系统:该矿车配备有液压制动系统,能够提供更好的刹车效果和可靠性。
9.悬挂系统:悬挂系统采用液压悬挂,能够平稳地运送矿石,并减少对矿车和轨道的磨损。
10.安全设施:8方单侧曲轨侧卸式矿车配备有灭火系统、防滚架、警示灯等安全设施,确保操作人员的安全。
11.运行速度:该矿车的最大速度为15km/h,能够在矿山中以较快的速度运输矿石。
12.使用寿命:8方单侧曲轨侧卸式矿车设计使用寿命长,经过合理维护和保养,能够持续运营多年。
总结:8方单侧曲轨侧卸式矿车是一种拥有大容量和高载重能力的矿车,适用于各种矿山环境。
它具有高效快速的装载和卸载能力,同时配备了先进的安全设施和稳定的悬挂系统。
这种矿车在提高矿石运输效率和保障人员安全方面发挥着重要作用。
随着矿山开采的不断推进和技术的进步,矿车的参数和设计也在不断优化和更新,以适应不同环境和需求。
固定式矿车侧卸式矿车使用说明书云南东源实业股份有限公司电业公司二〇一二年九月一、用途固定式矿车和侧卸式矿车是煤矿中用量最大的运输设备之一,主要用于井上、井下运输煤、矸石、材料等,也可用于其它矿山或地下工程运输物料。
一般由电机车、绞车牵引,具有耐冲击,运输安全、可靠,大容积等特点。
二、产品生产标准:GB5622-85 《窄轨矿车通用技术条件》四、使用条件及方法1、此矿车可在井下、地面、高温场所使用,但在高温场所使用时,要更换部分零配件(如橡胶碰头)。
2、此矿车可单独使用,也可串接使用。
串接的数量根据使用条件与地理状况而定。
最多不得超过连接器允许的最大牵引力。
3、串接使用时矿车的活动插销端对着装有三环链的固定插销端。
两矿车慢慢靠近,旋转活动插销使插销上的销钉头对准插销锁圈中的凹槽,拔起插销,同时将三环链对着碰头的凹槽,当两碰头接触时,三环链伸入碰头内,将插销插入锁圈内并旋转半周。
4、矿车在运行时,要检查车轮转动是否灵活,防脱插销强度是否足够,尤其在倾斜巷道行驶的矿车,必须使用钢丝绳。
开车前,把勾人员要认真检查保险绳,罐销、罐环等插装连结安全装置,必须安全可靠。
矿车在斜巷中发生脱轨等其它故障应立即停车,司机应坚守岗位,将车闸压紧,防止跑车。
五、保养与维护为保证矿车的正常行驶和延长使用寿命,需要每天检查,每月维修,必须保证车轮无卡滞及不转动现象。
应按照轮对的日常维护要求定期填加润滑油,保证良好的润滑,定期清除煤泥,及其它附属物,保证足够的容量;检查防脱插销是否有弯曲、裂纹等缺陷;检查紧固件上的螺栓是否松动等,防止发生意外。
此外还要随时更换易损坏零配件。
六、注意事项1、使用过程中,矿车所受的负荷不准超过规定的数值。
2、联接装置发生故障时禁止工作。
3、车架在震动时刚性地冲撞轮轴,禁止在车底架与轮对有故障时使用以免损坏车轴。
4、如发现插销、三环链表面严重锈蚀或严重变形应报废。
5、禁止矿车刚碰头相互接触。
6、当矿车轨道变形时应及时调整,否则矿车轮对易损,运输过程中容易跳道。
矿用1.5吨矿车参数全文共四篇示例,供读者参考第一篇示例:矿用1.5吨矿车是一种用于矿山开采和运输工作的特种车辆,具有承载能力强、适应性广、操作简单等特点。
矿车主要用于将矿石从矿山中运送到矿石破碎机或者矿石处理厂等地方,是矿山生产中不可或缺的重要设备之一。
矿用1.5吨矿车的主要参数包括外型尺寸、整车质量、承载能力、驱动方式等,下面我们将对这些参数进行详细介绍。
1. 外型尺寸:矿用1.5吨矿车的外型尺寸一般为长宽高:3200mm*1400mm*1500mm。
其紧凑的外观设计使得其可以在狭窄的矿道中自如穿梭,提高了使用效率。
2. 整车质量:矿用1.5吨矿车的整车质量为约1.5吨,其坚固的车架和结实的轮胎设计,使得其能够承受较大的载荷,适应各种恶劣的工作环境。
3. 承载能力:矿用1.5吨矿车的承载能力为1.5吨,可以满足不同规模矿山中矿石的运输需求。
该矿车配备有强大的动力装置,能够在坡道上快速而稳定地行驶,提高了工作效率。
4. 驱动方式:矿用1.5吨矿车的驱动方式一般有电动和液压两种,其中电动矿车适用于矿山内短距离运输,而液压矿车适用于长距离和大承载量的矿石运输。
不同的驱动方式适用于不同的工作环境,能够满足不同用户的需求。
矿用1.5吨矿车是一种性能稳定、安全可靠的矿车设备,广泛应用于各种矿山中,是矿山生产中不可或缺的重要装备。
希望本文对读者们了解矿用1.5吨矿车的参数有所帮助,同时也希望更多的人关注和重视矿山安全生产工作,确保矿工们的安全与健康。
【本文共计316字】。
第二篇示例:矿用1.5吨矿车是一种用于矿山运输和搬运金矿、银矿、铁矿等矿石的专用设备。
矿用1.5吨矿车通常由车架、轮胎、传动系统、悬挂系统等部件组成,具有载重能力强、运输效率高、安全可靠等特点,被广泛应用于各类大型矿山中。
1.5吨矿车的载重能力是指其能够承载的最大重量,通常为1.5吨,也有些车型的载重能力更大。
这种高强度的承载能力使得矿车能够在恶劣的矿山环境下安全、高效地运输各种矿石,提高了矿山的生产效率。

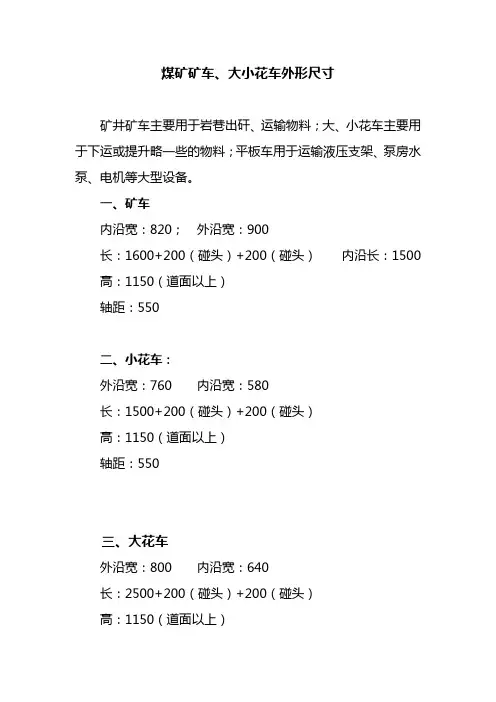

煤矿矿车、大小花车外形尺寸
矿井矿车主要用于岩巷出矸、运输物料;大、小花车主要用于下运或提升略一些的物料;平板车用于运输液压支架、泵房水泵、电机等大型设备。
一、矿车
内沿宽:820;外沿宽:900
长:1600+200(碰头)+200(碰头)内沿长:1500
高:1150(道面以上)
轴距:550
二、小花车:
外沿宽:760 内沿宽:580
长:1500+200(碰头)+200(碰头)
高:1150(道面以上)
轴距:550
三、大花车
外沿宽:800 内沿宽:640
长:2500+200(碰头)+200(碰头)
高:1150(道面以上)
轴距:850
四、回收悬移支架平板车
宽:1000 长:2500+200(碰头)+200(碰头)
四个爪长:1960 四个爪宽:480
五、线路拐弯半径要求
拐弯半径一般为车辆轴距的7倍
如:大花车,轴距850mm,拐弯半径不小于6m方可正常使用。
矿车技术参数范文矿车是一种用于物料运输的特种运输设备,广泛应用于煤矿、金矿、铁矿等行业。
其技术参数对于保证矿车的安全运行和提高生产效率起着重要作用。
以下是矿车的一些重要技术参数。
1.载重能力:矿车的载重能力是指其能够承载的最大物料重量。
这个参数直接决定了矿车的运输效率和生产能力。
一般来说,矿车的载重能力会根据不同场景的需求而有所不同,通常在20至200吨之间。
大型矿车的载重能力可以达到几百吨。
2.轨距:矿车的轨距是指两个轮子之间的距离。
这个参数决定了矿车能否顺利通过矿井的轨道。
常用的轨距有600毫米、762毫米、900毫米等。
在选择矿车时,需要根据具体的矿井条件来确定合适的轨距。
3.内外宽度:矿车的内外宽度是指矿车的车厢宽度和整车宽度。
这个参数与矿车的装载能力和运输效率密切相关。
一般来说,内外宽度会根据矿石的体积和密度来确定。
4.外径和高度:矿车的外径是指车轮的直径,高度是指矿车的高度。
这两个参数可以根据矿井的空间限制来确定,以确保矿车能够顺利通过矿井道路。
同时,外径和高度也与矿车的稳定性和承载能力有关。
5.制动距离:制动距离是指矿车在制动条件下停下来所需要的距离。
这个参数直接关系到矿车的安全性能。
制动距离的大小会受到制动系统的性能、负载状态和运输速度等因素的影响。
6.运输速度:运输速度是指矿车在运输过程中的实际行驶速度。
运输速度的大小会影响到矿车的生产效率和能耗情况。
一般来说,矿车的运输速度会在几米到十几米之间,当然也有部分矿车可以达到更高的速度。
7.排放标准:矿车的排放标准是指其排放的废气和废水等对环境造成的影响程度。
在目前的国家环保政策下,对矿车的排放标准要求越来越高,要求使用低排放、环保型的设备。
8.动力形式:矿车的动力形式可以分为电动式和内燃式两种。
电动式矿车一般由电池或电源供电,具有零排放和低噪音等优点。
内燃式矿车则通过燃油或天然气提供动力,一般具有较高的扭矩和运输能力。
选择合适的动力形式应根据具体的矿井条件和要求来确定。
矿车类型及参数范文矿车是一种用于运载矿石、煤炭等物料的交通工具,广泛应用于矿山、煤矿等地方。
根据不同的使用需求和工作环境,矿车的类型和参数可以有所差异。
下面将介绍几种常见的矿车类型及其参数。
1.手推式矿车:手推式矿车是最基本的一种矿车类型,由人力推动。
其主要参数包括承载能力、体积、尺寸和质量等。
一般来说,手推式矿车的承载能力较小,通常为数百千克到几吨,体积较小,尺寸适中,可根据需要定制。
质量一般较轻,方便人工操作。
2.轻型矿车:轻型矿车是一种由电力或燃油驱动的矿车。
其主要参数包括载重能力、尺寸和功率等。
轻型矿车的载重能力一般在数吨到十几吨之间,尺寸较大,能够适应不同尺寸的矿石或煤炭。
功率一般较小,适用于小型矿山或煤矿使用。
3.重型矿车:重型矿车是一种由电力或燃油驱动的大型矿车。
其主要参数包括载重能力、尺寸、功率和速度等。
重型矿车的载重能力通常在十几吨到数十吨之间,尺寸较大,能够适应大块矿石或大量的煤炭。
功率较大,能够满足高强度的工作要求。
速度一般较快,能够提高工作效率。
4.自动驾驶矿车:自动驾驶矿车是一种采用自动化技术实现无人操作的矿车。
其主要参数包括载重能力、尺寸、功率、速度和自动驾驶系统等。
自动驾驶矿车的载重能力和尺寸与轻型矿车或重型矿车相似,功率一般较大,速度也相对较快。
自动驾驶系统是其最重要的参数,通过激光雷达、摄像头等感知设备实时获取环境信息,并通过算法进行路径规划和控制,实现矿车的自主导航和操作。
总之,矿车的类型和参数根据不同的使用需求和工作环境而有所差异,从手推式矿车到自动驾驶矿车,其载重能力、尺寸、功率、速度和自动化程度等参数会有所不同。
这些参数的选择应根据具体情况进行综合考虑,以提高工作效率和安全性。
