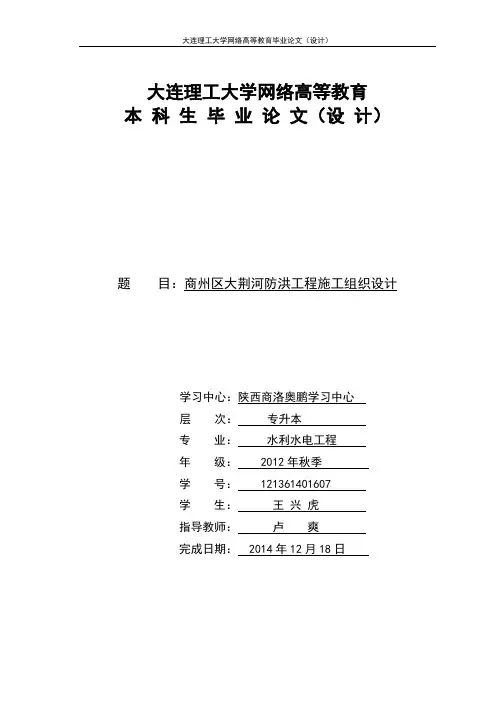

大连理工大学网络高等教育本科生毕业论文(设计)题目:商州区大荆河防洪工程施工组织设计学习中心:陕西商洛奥鹏学习中心层次:专升本专业:水利水电工程年级: 2012年秋季学号: 121361401607学生:王兴虎指导教师:卢爽完成日期: 2014年12月18日内容摘要施工组织设计是工程项目实施的基本依据,也是项目经理部对工程的了解程度及其施工整体安排的合理性的集中体现,编制好的施工组织设计,使之成为真正意义上的施工指导性文件,而非流于形式,是工程项目施工走向正规的必然发展方向。
本论文根据设计单位提供的施工图纸资料,施工项目现场条件和完成项目施工成本所需的技术、人力、物力资源量,拟定出的施工方案。
在技术上、组织上、施工管理运作上,尽可能的作出全面、合理、科学的安排,目的是以最小的消耗而取得最大经济效益及高质量。
关键词:水利工程;施工方案;质量;安全;目录内容摘要 (I)引言 (1)1 工程概况 (2)1.1 工程概况 (2)1.2 水文气象条件 (2)1.3地形地质条件 (2)1.4 对外交通条件 (3)1.5 本合同主要工程项目和工作范围 (3)1.6施工控制性目标 (3)2 施工部署及施工方案 (5)2.1施工部署 (5)2.2 施工导流及基槽施工排水 (5)2.3 土石方开挖 (8)2.3.1施工准备 (8)2.3.2 主要技术要求 (8)2.3.3 施工程序安排 (9)2.3.4 施工方法 (9)2.3.5 施工中采取的相关措施 (10)2.3.6 渣场规划、出渣及渣料利用 (11)2.3.7 渣场、料场的保护措施 (11)2.4 浆砌石施工 (12)2.4.1 施工材料 (12)2.4.2 施工程序 (14)2.4.3施工准备 (14)2.4.4 施工方法 (14)2.4.5 浆砌体的养护和水泥砂浆勾缝 (15)2.4.6砌体质量控制及标准如下表: (16)2.5 堤身土方填筑压实 (16)2.5.1 砂石料填筑主要施工特点 (16)2.5.2土方填筑压实工序流程图 (17)2.5.3填筑料料源选择与开采 (17)2.5.4 回填碾压施工参数 (18)2.5.5填筑原则 (19)2.5.6 填筑施工工序 (19)2.5.7施工方法 (21)2.5.8施工中注意的要点 (22)2.6坡面整修施工 (22)3 施工进度计划和保障措施 (23)3.1 工期安排 (23)3.2 施工总体进度计划表 (23)3.3 保证工期的主要措施 (23)4 施工平面布置 (25)4.1 施工总体布置 (25)4.1.1 布置原则 (25)4.1.2布置条件 (25)4.2 施工道路布置 (25)4.2.1 对外交通 (25)4.2.2场内交通 (26)4.3风、水、电供给系统 (26)4.3.1施工供电 (26)4.3.2 施工供水 (27)4.3.3 施工供风 (27)4.4 办公及生活设施 (27)4.5 附属加工厂 (28)4.5.1修理车间 (28)4.5.2 试验室 (29)4.5.3 配电间 (29)4.6 砂浆拌和系统 (29)4.7其它设施 (30)4.7.1消防设施 (30)4.7.2 施工通讯 (30)4.7.3 生产、生活污水垃圾处理 (30)5 施工资源配置 (31)5.1施工人员的配备 (31)5.1.1 项目经理部人员配置 (31)5.1.2 拟投入本工程的劳动力计划 (32)5.2 拟投入本程的施工机械设备 (33)5.3拟投入本程的试验和检测仪器设备 (34)6 技术组织措施 (35)6.1 工程施工测量 (35)6.1.1施工测量的要求 (35)6.1.2 平面控制测量 (35)6.2基础缺陷的加固措施 (37)6.3季节性施工措施 (37)6.3.1 冬季施工措施 (37)6.3.2雨季施工措施 (42)6.3.3 高温天气施工措施 (43)7 质量保证措施 (44)7.1 质量目标 (44)7.2 建立质量保证体系 (44)7.3质量保证措施 (44)7.4 材料采购及材料质量保证措施 (46)7.5质量过程控制 (46)7.5.1施工准备阶段的质量控制 (46)7.5.2 施工过程的质量控制 (47)7.5.3 施工中主要因数的质量控制 (47)7.6质量控制框图 (49)7.6.1质量管理组织体系 (49)7.6.2 质量保证体系管理图 (50)7.6.3质量自检体系图 (51)7.6.4工序质量监控流程图 (52)7.6.5分项工程质量检查程序流程图 (53)8.1安全目标 (54)8.2 安全责任制 (54)8.3 建设施工安全生产体系 (54)8.4 安全生产技术措施 (55)8.5 安全防护的主要措施 (56)8.6 消防安全主要措施 (56)9 其他施工措施 (58)9.1环境保护施工措施 (58)9.2 水土保持施工措施 (61)9.3文明施工措施 (62)9.4 防汛度汛工程措施 (62)10 结论 (65)参考文献 (66)引言工程施工组织设计是工程基本建设项目在施工阶段必须提交的技术文件,它是组织指导施工和编制施工作业的基本依据。
大连理工大学网络高等教育本科生毕业论文(设计)题目:商州区大荆河防洪工程施工组织设计学习中心:陕西商洛奥鹏学习中心层次:专升本专业:水利水电工程年级: 2012年秋季学号: 121361401607学生:王兴虎指导教师:卢爽完成日期: 2014年12月18日内容摘要施工组织设计是工程项目实施的基本依据,也是项目经理部对工程的了解程度及其施工整体安排的合理性的集中体现,编制好的施工组织设计,使之成为真正意义上的施工指导性文件,而非流于形式,是工程项目施工走向正规的必然发展方向。
本论文根据设计单位提供的施工图纸资料,施工项目现场条件和完成项目施工成本所需的技术、人力、物力资源量,拟定出的施工方案。
在技术上、组织上、施工管理运作上,尽可能的作出全面、合理、科学的安排,目的是以最小的消耗而取得最大经济效益及高质量。
关键词:水利工程;施工方案;质量;安全;目录内容摘要 (I)引言 (1)1 工程概况 (2)1.1 工程概况 (2)1.2 水文气象条件 (2)1.3地形地质条件 (2)1.4 对外交通条件 (3)1.5 本合同主要工程项目和工作范围 (3)1.6施工控制性目标 (3)2 施工部署及施工方案 (5)2.1施工部署 (5)2.2 施工导流及基槽施工排水 (5)2.3 土石方开挖 (8)2.3.1施工准备 (8)2.3.2 主要技术要求 (8)2.3.3 施工程序安排 (9)2.3.4 施工方法 (9)2.3.5 施工中采取的相关措施 (10)2.3.6 渣场规划、出渣及渣料利用 (11)2.3.7 渣场、料场的保护措施 (11)2.4 浆砌石施工 (12)2.4.1 施工材料 (12)2.4.2 施工程序 (14)2.4.3施工准备 (14)2.4.4 施工方法 (14)2.4.5 浆砌体的养护和水泥砂浆勾缝 (15)2.4.6砌体质量控制及标准如下表: (16)2.5 堤身土方填筑压实 (16)2.5.1 砂石料填筑主要施工特点 (16)2.5.2土方填筑压实工序流程图 (17)2.5.3填筑料料源选择与开采 (17)2.5.4 回填碾压施工参数 (18)2.5.5填筑原则 (19)2.5.6 填筑施工工序 (19)2.5.7施工方法 (21)2.5.8施工中注意的要点 (22)2.6坡面整修施工 (22)3 施工进度计划和保障措施 (23)3.1 工期安排 (23)3.2 施工总体进度计划表 (23)3.3 保证工期的主要措施 (23)4 施工平面布置 (25)4.1 施工总体布置 (25)4.1.1 布置原则 (25)4.1.2布置条件 (25)4.2 施工道路布置 (25)4.2.1 对外交通 (25)4.2.2场内交通 (26)4.3风、水、电供给系统 (26)4.3.1施工供电 (26)4.3.2 施工供水 (27)4.3.3 施工供风 (27)4.4 办公及生活设施 (27)4.5 附属加工厂 (28)4.5.1修理车间 (28)4.5.2 试验室 (29)4.5.3 配电间 (29)4.6 砂浆拌和系统 (29)4.7其它设施 (30)4.7.1消防设施 (30)4.7.2 施工通讯 (30)4.7.3 生产、生活污水垃圾处理 (30)5 施工资源配置 (31)5.1施工人员的配备 (31)5.1.1 项目经理部人员配置 (31)5.1.2 拟投入本工程的劳动力计划 (32)5.2 拟投入本程的施工机械设备 (33)5.3拟投入本程的试验和检测仪器设备 (34)6 技术组织措施 (35)6.1 工程施工测量 (35)6.1.1施工测量的要求 (35)6.1.2 平面控制测量 (35)6.2基础缺陷的加固措施 (37)6.3季节性施工措施 (37)6.3.1 冬季施工措施 (37)6.3.2雨季施工措施 (42)6.3.3 高温天气施工措施 (43)7 质量保证措施 (44)7.1 质量目标 (44)7.2 建立质量保证体系 (44)7.3质量保证措施 (44)7.4 材料采购及材料质量保证措施 (46)7.5质量过程控制 (46)7.5.1施工准备阶段的质量控制 (46)7.5.2 施工过程的质量控制 (47)7.5.3 施工中主要因数的质量控制 (47)7.6质量控制框图 (49)7.6.1质量管理组织体系 (49)7.6.2 质量保证体系管理图 (50)7.6.3质量自检体系图 (51)7.6.4工序质量监控流程图 (52)7.6.5分项工程质量检查程序流程图 (53)8.1安全目标 (54)8.2 安全责任制 (54)8.3 建设施工安全生产体系 (54)8.4 安全生产技术措施 (55)8.5 安全防护的主要措施 (56)8.6 消防安全主要措施 (56)9 其他施工措施 (58)9.1环境保护施工措施 (58)9.2 水土保持施工措施 (61)9.3文明施工措施 (62)9.4 防汛度汛工程措施 (62)10 结论 (65)参考文献 (66)引言工程施工组织设计是工程基本建设项目在施工阶段必须提交的技术文件,它是组织指导施工和编制施工作业的基本依据。

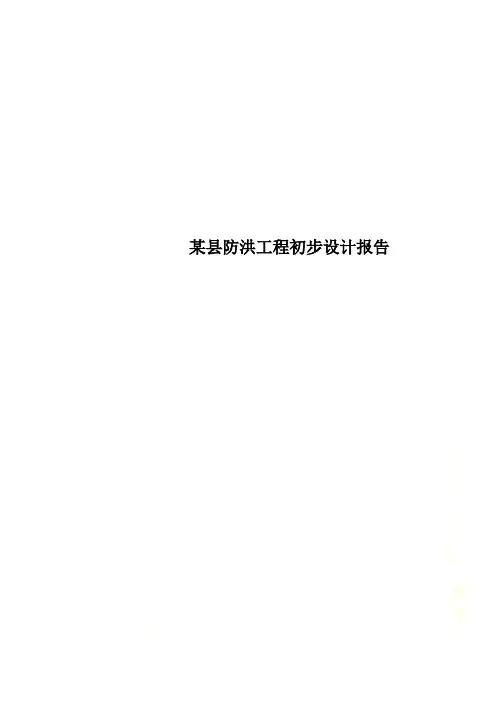

某县防洪工程初步设计报告某县某河防洪工程初步设计报告某县水利局勘察设计队2011年6月目录1综合说明 (12)1.1绪言 (12)1.2水文 (17)1.3地质 (19)1.4工程任务和规模 (20)1.5工程布置及主要建筑物 (20)1.6施工组织设计 (21)1.7工程占地 (21)1.8环境影响评价 (22)1.9水土保持 (22)1.10工程管理 (23)1.11投资概算 (24)1.12经济评价 (24)1.13工程招投标 (24)1.14结论与建议 (25)2水文 (26)2.1流域概况 (26)2.2气象 (27)2.3水文基本资料 (28)2.4洪水 (34)2.4.1暴雨洪水特性 (34)2.4.2历史洪水 (35)2.4.3设计洪水 (37)2.4.3.1设计暴雨分析 (37)2.4.3.2设计洪水计算 (40)2.4.4施工洪水 (43)2.5泥沙 (43)2.6控制断面水位流量关系曲线 (44)3工程地质 (49)3.1区域地质 (49)3.1.1区域地质概况 (49)3.2治理河段(或整治河段)工程地质. 493.2.1治理河段工程地质条件 (49)3.2.2治理河段主要工程地质问题.. 493.3堤线工程地质条件分段评价和建议. 503.4其他建筑物工程地质 (50)3.5天然建筑材料 (50)3.6附图 (50)4工程任务和规模 (51)4.1自然及社会经济情况和防洪治理要求 (51)4.2防洪治理河道与堤防工程 (54)4.2.1河道、堤防状况及存在的主要问题 (54)4.2.2河道、堤防防洪标准、线路布置及堤距选择 (57)4.2.3河道与堤防纵、横断面 (58)4.2.4河道清障规划 (58)4.2.5治理河段设计水面线 (59)4.2.5.1治理前河道水面线 (59)4.2.5.2治理后河道水面线 (59)4.2.6 堤顶高程 (60)5工程布置及建筑物 (61)5.1工程等别及建筑物级别 (61)5.2设计基本资料 (61)5.2.1气象水文资料及设计参数 (61)5.2.2地震烈度 (62)5.2.3设计依据的主要技术规范和标准 (62)5.3工程布置及河道整治建筑物 (63)5.3.1堤防及河道整治建筑物方案比较 (63)5.3.1.1堤型选择 (63)5.3.1.2过水断面型式选择 (67)5.3.2工程布置 (68)5.3.4设计计算 (69)5.3.3.1基本数据 (69)5.3.3.2堤顶安全超高计算 (69)5.3.3.3防洪堤基础冲刷深度计算 (70)5.3.3.4设计洪水水深计算 (71)5.3.3.5设计堤顶高程、设计堤底高程确定 (73)5.3.3.6防洪堤稳定计算 (73)5.4建筑物项目及工程量 (81)5.4.1建筑物项目 (81)5.4.2主要工程量 (82)6施工组织设计 (83)6.1施工条件 (83)6.1.1工程基本条件 (83)6.1.2自然条件 (84)6.1.3施工建材供应条件 (85)6.2施工导流 (86)6.2.1导流标准 (86)6.2.2导流方式 (87)6.3.3导流建筑物设计 (87)6.2.4 施工排水 (88)6.3料场选择与开采 (88)6.4主体工程施工 (89)6.4.1开挖施工 (89)6.4.2堤基施工 (89)6.4.3浆砌石堤身施工 (90)6.5施工总布置 (91)6.5.1砼及砂浆拌和系统 (91)6.5.2砂石加工系统 (91)6.5.3风、水、电系统 (91)6.6施工总进度 (92)6.6.1施工进度计划编制原则 (92)6.6.2施工总进度计划 (92)6.7施工安全 (95)7工程占地 (96)7.1工程永久占地 (96)7.2 工程施工临时占地 (96)7.3 工程占地费用补偿 (96)8环境保护设计 (97)8.1影响评价 (97)8.1.1有利影响 (97)8.1.2不利影响 (98)8.2环境保护措施设计 (99)8.2.1施工期环境保护设计 (99)8.2.2环境影响评价结论 (100)8.3环境保护投资 (100)9水土保持设计 (101)9.1项目区水土保持概况 (101)9.2水土保持防治措施设计 (101)9.3综合评价及结论 (101)9.4水土保持投资 (102)10工程管理设计 (1)10.1概述 (1)10.2管理机构 (1)10.2.1管理体制和机构设置 (1)10.2.2人员编制 (1)10.3管理措施及管理范围 (2)10.3.1管理措施 (2)10.3.2运行管理维护设施 (2)10.3.3管理范围 (2)10.4工程管理运行 (3)10.4.1调度运行 (3)10.4.2建筑物及行洪区管理 (3)10.4.3安全管理 (3)11投资概算 (4)11.1工程概况 (4)11.2编制原则和依据 (4)11.2.1投资估算编制原则 (4)11.2.2投资估算编制依据 (5)11.2.2.1定额依据 (5)11.2.2.2基础单价编制依据 (6)11.2.2.3独立费用依据 (8)11.2.3工程投资及资金筹措 (8)12社会经济效益综合评价 (10)12.1防洪治涝社会效益 (10)12.2防洪治涝经济效益 (11)12.3结论 (11)13招标方案设计 (11)13.1招标范围 (12)13.2招标组织 (12)13.3招标方式 (12)13.4招标标段划分及企业资质要求 (13)13.5工程监理 (14)13.6申请开工 (14)14结论与建议 (14)1综合说明1.1绪言2008年,根据水利部、财政部下发的《重点地区中小河流治理建设项目管理办法》以及水利部办规计[2008]211号文《关于做好重点地区中小河流规划编制工作的通知》和水利部规划计划司、水利水电规划总院《全国重点地区中小河流近期治理建设规划工作大纲》的精神和省党建部的要求,贵州省水利厅在全省组织开展了贵州省重点地区中小河流治理项目的前期工作。
某村排洪渠工程初设报告某村排洪渠工程初设报告一、工程背景为了解决某村在雨季过程中经常发生的排水不畅、农田积水等问题,有必要对某村进行排洪渠工程的初设。
该工程旨在改善村庄排水条件,提高农田利用率,提高村民的生产生活水平。
二、工程规划1. 工程范围:该排洪渠工程将覆盖整个某村,包括主村和分散村庄。
主要工程包括主渠、支渠、泵站等。
2. 工程目标:(1)改善排水条件:通过建设排洪渠,能够有效地排除雨季时农田积水,解决村庄内部排水不畅的问题。
(2)提高农田利用率:排洪渠工程能够将农田内的积水排掉,确保农田畅通无阻,提高农田利用率。
(3)提高农民生活质量:通过排洪渠工程,能够增加村庄内的人流及交通流动,提高居民的出行便利性,改善生活质量。
三、工程方案1. 设计标准:(1)排洪渠渠底宽度:根据当地降雨情况和村庄面积,初步确定排洪渠渠底宽度为3米。
(2)排洪渠渠深度:根据农田的排水需要和排水量,初步确定排洪渠渠深为1.5米。
(3)排洪渠设计流量:根据降雨量、土壤渗透能力和农田灌溉水需求量,初步确定排洪渠设计流量为100 m³/h。
2. 工程布局:(1)主渠:沿村庄中心线布设,主渠宽度为3米,深度为1.5米,总长度为5公里。
(2)支渠:根据需求,设置若干支渠负责收集分散村庄的雨水,每条支渠宽度为2米,深度为1米,总长度根据具体情况确定。
(3)泵站:在主渠与支渠交汇处设置1座抽水泵站,负责将收集的雨水抽排入主渠。
四、工程实施方案1. 施工步骤:(1)土地调查:对工程范围内的地形、土地质量、村庄布局进行详细调查,并制定相应的施工方案。
(2)渠道开挖:按照设计要求进行渠道开挖,确保渠底平整,渠壁坚固。
(3)泵站建设:建设泵站,安装排水泵,确保泵站正常运行并接通进排水管道。
(4)支渠建设:根据工程规划,对支渠进行挖掘和渠道修整,确保支渠顺畅。
2. 施工材料:(1)渠道施工:使用混凝土或石块进行渠道开挖和渠道修整,保证渠道的稳定性和可用性。
×××××区××中心镇防洪河堤工程初步设计报告×××水利电力建筑勘测设计研究院二○○七年六月目录1 概述 (3)1.1××区××镇基本情况 (3)1.2河流概况 (3)1.3建设条件 (3)1.4主要的设计依据 (4)1.5工程特性表 (4)2 水文 (7)2.1基本资料 (7)2.2设计洪水 (8)2.3分期洪水 (11)2.4泥沙 (13)2.5控制断面水位流量关系曲线 (14)3 工程地质及建筑材料 (15)3.1工程地质 (15)3.2天然建筑材料 (20)3.3结论及建议 (20)4 工程任务和规模 (21)4.1工程建设的必要性 (21)4.2工程任务 (22)4.3工程规模 (23)5 工程布置及主要建筑物 (26)5.1工程等级 (26)5.2工程总体布置 (27)5.3主要建筑物 (29)6 施工组织设计 (33)6.1施工条件 (33)6.2施工导流 (34)6.3主要建筑物施工 (35)6.4施工交通及施工总布置 (35)6.5施工总进度 (37)7 拆迁及工程占地 (39)7.1征占地及拆迁实物指标 (39)7.2工程占地投资概算 (39)8 环境保护及水土保持设计 (40)8.1环境状况 (40)8.2环境影响评价 (40)8.3水土保持设计 (41)8.4环境保护及水土保持投资概算 (41)9 工程安全与建设管理 (42)9.1工程安全 (42)9.2建设管理机构 (42)9.3工程管理范围 (43)9.4工程管理设施 (43)10 工程投资概算及工程效益 (45)10.1工程投资概算 (45)10.2工程效益 (56)1 概述1.1 ××区××镇基本情况××镇地处××区东南部,幅员面积91km2,辖18个行政村,151个村民小组,有5098户17988人,耕地面积15082亩,森林覆盖率达39%,有16个村通了电话,距金洞火车站14km,村村通公路。

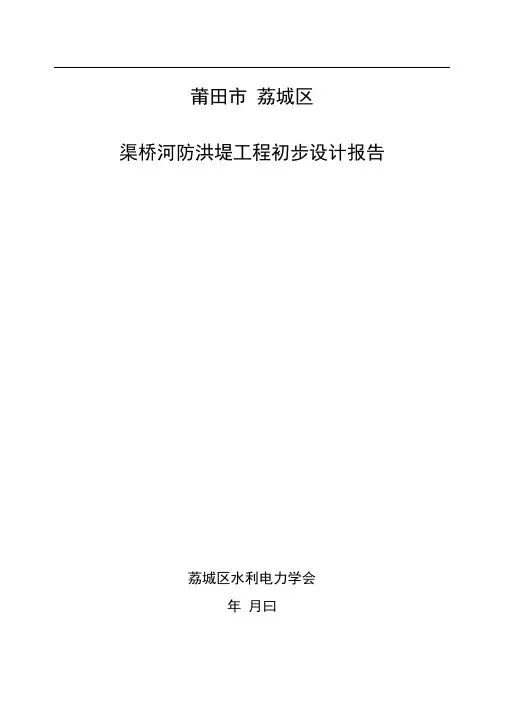

莆田市荔城区渠桥河防洪堤工程初步设计报告荔城区水利电力学会年月曰工程特性表工程特性表1.综合说明1.1 绪言莆田城区渠桥河防洪工程所在地为莆田市规划新区,渠桥河位于城区南面,壶公山北麓,木兰溪南岸渠桥镇境内。
该防洪工程保护区为莆笏公路以西,新度镇的锦墩、梧塘、溪东、郑坂、横山、沟口、渠桥、圳头以及镇政治经济中心的镇区。
在木兰溪下游防洪排洪工程未实施的情况下,木兰溪下游南北岸的南北洋平原是水害最为频繁发生地,因此洪水期水灾来临时,本区也未能幸免。
渠桥河防洪能力未达二年一遇,防洪能力较差,即使在木兰溪下游防洪排涝工程实施的情况下,由于红山水闸直接泄洪到渠桥河,加上区间来洪,本区内又是渠道纵横,排水系统紊乱,一旦发生超两年一遇的洪水,就将造成洪涝灾害,给本区人民的生命财产安全带来巨大威胁。
随着经济进一步发展,莆田城区面积也将迅速拓展,保护区的经济总量将越来越大,因此,为了保障保护区内人民生命财产安全,并为城市建设创造有利条件,建设本防洪工程是十分必要的。
荔城区人民政府十分重视该防洪工程的建设,于年月日向省政府请示,要求将本工程列入省千公里城防工程建设计划。
受荔城区水务局委托,我中心于年月日开始进行该项工程初步设计工作。
本工程初设工作是在木兰溪下游防洪及排涝规划方案的基础上进行的。
本工程初设内容:渠桥河防洪工程,西起五府桥,东至圳头桥,长5.95km1.2 水文气象莆田市荔城区属亚热带海洋性气候,夏长无酷暑,冬短少严寒,雨量充沛,4-9 月为雨季,10 月至次年3 月为旱季,多年平均降水量700-1743mm大面积暴雨有梅雨和台风雨两种类型,年径流系数在0.6-0.35 之间,多年平均气温在16-20.2 C;多年平均最大风速为18.1m/s 。
渠桥河工程没有实测流量资料,设计洪水根据暴雨统计参数及各河流流域特征值采用推理公式推求,求得渠桥河(在圳头桥址)二十年一遇洪峰流量为122m3/s 。
1.3 工程地质渠桥河堤长8.98km,堤基勘察采用机械钻探,野外地质测绘,现场及室内试验等方法,所揭示的地层岩性为:渠桥河堤基地层从上到下主要是:素填土、粉质粘土(I)、淤泥、粉质粘土(H)、泥质细中砂、含泥圆砾、坡残积粘性土。
防洪治理工程初步设计报告目录1综合说明 (6)1.1工程概况及项目背景 (6)1.2水文 (7)1.3工程地质 (10)1.4工程任务和规模 (13)1.5工程布置及主要建筑物 (14)1.6施工组织设计 (16)1.7工程管理 (17)1.8工程占地 (18)1.9环境影保护及水土保持 (18)1.10 工程投资概算 (18)1.11国民经济评价 (18)1.12 项目招投标 (19)1.13工程特性表 (19)2水文 (22)2.1流域概况 (22)2.2气象 (22)2.3水文基本资料 (25)2.4设计洪水 (26)2.5分期洪水 (31)2.6泥沙 (32)2.7水位流量关系曲线 (33)3工程地质 (34)3.1前言 (35)3.2地质概况 (37)3.3堤基工程地质特征 (42)3.4主要工程地质问题及评价 (46)3.5堤防工程地质条件及评价 (48)3.7天然建筑材料 (49)3.8结论 (50)4工程任务和规模 (52)4.1工程建设依据 (52)4.2工程建设必要性 (53)4.3工程任务及标准 (55)4.4工程建设规模 (55)4.5堤线布置及堤距选择 (56)4.6设计洪水水面线及冲刷计算 (57)5工程布置及主要建筑物 (60)5.1工程等级与标准 (60)5.2设计基本资料收集 (60)5.3堤防工程总体布置 (61)5.4堤防结构设计 (64)5.5排涝设计 (69)5.6疏浚设计 (69)5.7原挡墙砂浆抹面 (69)5.8观测设计 (69)5.8项目工程量 (70)6施工组织设计 (71)6.1施工条件 (71)6.2施工导流 (73)6.3料源选择 (74)6.4主体工程施工 (75)6.5施工交通设施 (77)6.6施工工厂设施 (77)6.7风、水、电及通讯 (78)6.8施工总布置 (78)6.10施工总进度计划 (80)6.11主要技术供应 (81)7工程管理 (83)7.1管理机构和人员编制 (83)7.2工程管理范围和保护范围 (84)7.3 管理机构的任务和职责 (84)7.4管理设施 (85)7.5工程观测及其他设施 (86)7.6工程管理费和维护费用 (86)8工程占地 (88)8.1工程建设征地范围及实物指标 (88)8.2移民安置规划 (89)8.3工程占地处理 (89)8.4补偿投资概算 (90)9 环境保护及水土保持 (91)9.1环境保护评价 (91)9.2水土保持 (93)9.3水土保持概算 (94)9.4综合评价结论 (94)10工程概算 (95)10.1编制说明 (95)10.2编制原则及依据 (95)10.3投资概算主要指标 (97)10.4投资概算成果表 (97)11国民经济评价 (99)11.1概况 (99)11.3综合评价 (101)12项目招标初步方案 (102)12.1招标依据 (102)12.2建设项目招标范围 (102)12.3招标组织形式 (102)12.4招标方式 (103)12.5招标初步方案 (103)12.6资质要求 (103)1综合说明1.1工程概况及项目背景某防洪治理工程位于某村境内XX左岸,地理位置在北纬30°10′50"~30°10′55",东经102°10′30"~30°10′45"。

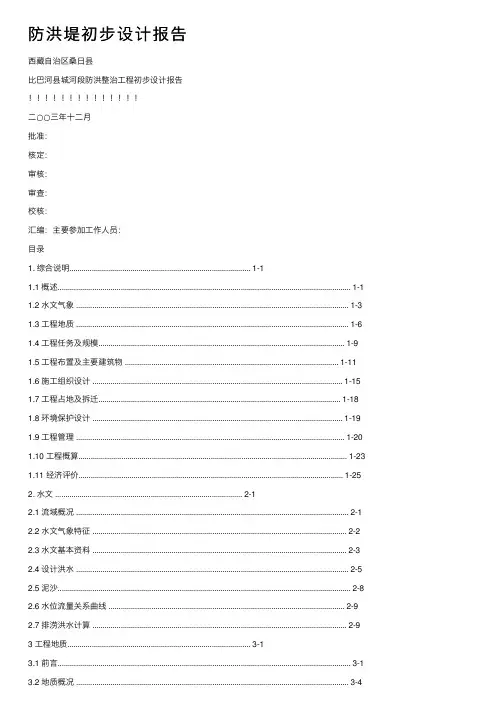

防洪堤初步设计报告西藏⾃治区桑⽇县⽐巴河县城河段防洪整治⼯程初步设计报告⼆○○三年⼗⼆⽉批准:核定:审核:审查:校核:汇编:主要参加⼯作⼈员:⽬录1. 综合说明......................................................................................... 1-11.1 概述................................................................................................................................................ 1-1 1.2 ⽔⽂⽓象 ...................................................................................................................................... 1-3 1.3 ⼯程地质 ...................................................................................................................................... 1-6 1.4 ⼯程任务及规模......................................................................................................................... 1-9 1.5 ⼯程布置及主要建筑物 ......................................................................................................... 1-11 1.6 施⼯组织设计 ........................................................................................................................... 1-15 1.7 ⼯程占地及拆迁....................................................................................................................... 1-18 1.8 环境保护设计 ........................................................................................................................... 1-19 1.9 ⼯程管理 .................................................................................................................................... 1-20 1.10 ⼯程概算.................................................................................................................................... 1-231.11 经济评价.................................................................................................................................. 1-252. ⽔⽂ ............................................................................................ 2-12.1 流域概况 ...................................................................................................................................... 2-1 2.2 ⽔⽂⽓象特征 ............................................................................................................................. 2-2 2.3 ⽔⽂基本资料 ............................................................................................................................. 2-3 2.4 设计洪⽔ ...................................................................................................................................... 2-5 2.5 泥沙................................................................................................................................................ 2-8 2.6 ⽔位流量关系曲线 .................................................................................................................... 2-92.7 排涝洪⽔计算 ............................................................................................................................. 2-93 ⼯程地质.......................................................................................... 3-13.1 前⾔................................................................................................................................................ 3-1 3.2 地质概况 ...................................................................................................................................... 3-43.3 堤基⼯程地质条件及评价..................................................................................................... 3-103.4 曲龙沟泥⽯流概况 .................................................................................................................. 3-143.5 天然建筑材料 ........................................................................................................................... 3-223.6 ⼯程地质结论 ........................................................................................................................... 3-374. ⼯程任务及规模................................................................................ 4-14.1 ⼯程建设的依据......................................................................................................................... 4-14.2 ⼯程建设的必要性 .................................................................................................................... 4-24.3 河道及现有堤防存在的主要问题 ......................................................................................... 4-64.4 防洪标准、堤线布置及堤距选择 ......................................................................................... 4-74.5 设计洪⽔⽔⾯线及冲刷深度计算 ......................................................................................... 4-84.6 排洪排涝规划 ........................................................................................................................... 4-114.7 曲龙沟泥⽯流治理 .................................................................................................................. 4-124.8 ⼯程规模 .................................................................................................................................... 4-135 ⼯程布置及建筑物.............................................................................. 5-15.1 设计依据 ...................................................................................................................................... 5-15.2 ⼯程布置及建筑物设计 ........................................................................................................... 5-46. 施⼯组织设计................................................................................... 6-16.1 施⼯条件 ...................................................................................................................................... 6-16.2 施⼯导流 ...................................................................................................................................... 6-56.3 料场的选择和开采 .................................................................................................................... 6-56.4 主体⼯程施⼯ ............................................................................................................................. 6-86.5 施⼯总布置................................................................................................................................ 6-116.6 施⼯总进度................................................................................................................................ 6-146.7 主要技术供应 ........................................................................................................................... 6-157. ⼯程占地及拆迁................................................................................ 7-17.1 占地范围 ...................................................................................................................................... 7-17.2 占地补偿计算 ............................................................................................................................. 7-27.3 拆迁及安置.................................................................................................................................. 7-28 环境保护设计.................................................................................... 8-18.1 可研阶段环境影响评价情况及结论..................................................................................... 8-18.2 环境保护设计 ............................................................................................................................. 8-48.3 ⽔⼟保持措施设计 .................................................................................................................... 8-58.4 环保投资概算 ............................................................................................................................. 8-68.5 建议................................................................................................................................................ 8-7 9.⼯程管理....................................................................................... 9-19.1 管理机构及⼈员编制................................................................................................................ 9-19.2 管理机构的任务和职责 ........................................................................................................... 9-19.3 ⼯程管理范围和保护范围....................................................................................................... 9-29.4 管理设施 ...................................................................................................................................... 9-39.5 ⼯程年运⾏管理费测算-.......................................................................................................... 9-510 设计概算(见单⾏本)............................................................... 10-111 经济评价...................................................................................... 11-111.1 评价依据.................................................................................................................................... 11-111.2 费⽤ ............................................................................................................................................ 11-211.3 效益 ............................................................................................................................................ 11-211.4 国民经济评价 ........................................................................................................................... 11-411.5 综合评价.................................................................................................................................... 11-6 附件:⼀、西藏⾃治区发展计划委员会藏计农经[2003]1463号⽂《关于⼭南地区桑⽇县⽐巴河县城河段整治⼯程的⽴项批复》⼆、西藏⾃治区⽔利厅藏⽔建[2003]85号⽂《关于对桑⽇县城区段防洪堤可⾏性研究报告审查意见的函》三、西藏⾃治区⽔⽂⽔资源勘测局藏⽔⽂[2003]48号《⽐巴河桑⽇县城段防洪堤⼯程⽔⽂分析计算报告审查意见》1. 综合说明1.1 概述⽐巴河系雅鲁藏布江中游左岸⼀级⽀流,发源于海拔⾼5560m处,流经⽐巴、桑⽇等处,于桑⽇注⼊雅鲁藏布江,流域⾯积287.96km,河长38.6km,河道平均⽐降53.1‰。

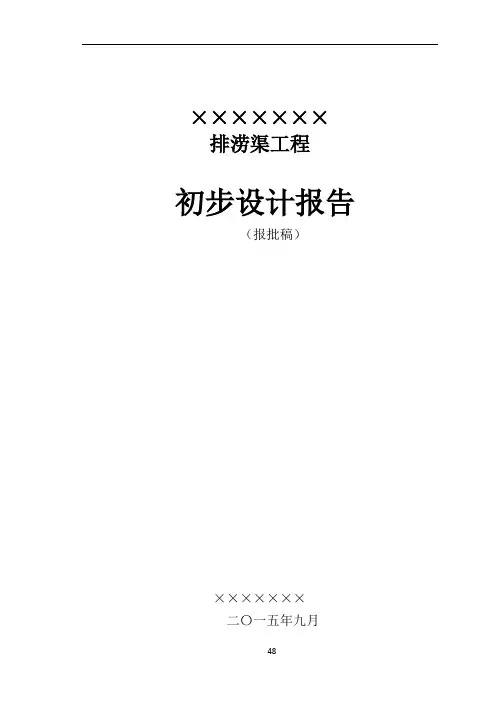

×××××××排涝渠工程初步设计报告(报批稿)×××××××二〇一五年九月编制单位:×××××××设计证号:××××××工程勘察:××××××院长:×××总工程师:×××项目名称:×××××××排涝渠工程设计阶段:初步设计分管院长:×××分管总工:×××项目负责人:××××××××××排涝渠工程报告编制人员表目录1 综合说明 (1)1.1工程概况 (1)1.2工程修建缘由及任务 (1)1.3水文地质 (2)1.4 工程设计 (3)1.5工程概算 (4)1.6经济评价 (4)1.7工程特性表 (5)2 工程水文 (6)2.1流域概况 (6)2.2气象 (6)2.3 水文基本资料 (6)2.4 洪水 (7)2.5 排涝流量 (17)3 工程地质 (19)3.1工程地质 (19)3.2天然建筑材料 (19)4 工程设计 (20)4.1设计依据 (20)4.2设计标准及任务 (20)4.3工程设计 (20)5 工程施工 (34)5.1施工条件 (34)5.2主体工程施工 (34)5.3施工布置 (34)5.4工程工期 (35)6 工程建设征地拆迁 (36)7 环境保护设计 (37)7.1环境影响分析 (37)7.2环境保护对策及措施 (37)8 水土保持 (39)9 工程管理 (40)10 工程概算 (41)10.1编制依据 (41)10.2编制说明 (41)10.3概算成果 (43)11 工程效益分析与综合评价 (44)11.1概述 (44)11.2工程投资及年运行费 (44)11.3工程效益分析 (44)11.4综合评价 (47)×××××××排涝渠工程设计图纸目录1 综合说明1.1工程概况×××地处北部湾畔,位于×××市东部,东北临大海,东连兴港镇,南靠×××,西接福成镇,北邻闸口镇,西距×××市区中心41km,距×××机场18km,北铁一级公路由西向东贯穿其境,交通十分便利。
第一章编制依据及原则第一节编制依据1、中标通知书2、耒阳市鹿岐峰片区城市公共基础设施(一期)建设项目建议书的批复3、耒阳市城市总体规划(2009—2030)4、鹿岐峰新区控制性详细规划第二节编制原则总的原则是施工组织设计要符合现场实际施工需要,确保工程安全、优质、按时完成。
1、根据合同文件对本工程质量与工期的要求,合理选择施工方案及施工进度计划,实施流水作业,达到均衡施工,在保证工程质量的前提下,按期完成本合同段工程任务。
2、采用标准化施工,即施工现场标准化、施工工艺标准化、施工操作规范化,确保工程质量及施工安全。
3、配备性能良好的施工机具,达到机械化施工,减轻劳动强度,提高施工效率。
4、科学管理,降低工程造价。
第二章总体说明第一节工程概述堤防工程起讫桩号为K0+000~K1+125,其中K0+250~K0+300段由于位于亿泰环保循环利用电站排水口处,不予考虑堤防,共计新建堤防全长1075米。
本堤防工程建设主要内容包括:新建防洪堤1075米,新建护坡及堤顶道路1075米,新建下河台阶3处,新建自排涵闸1处。
第二节沿线自然地理概况1、地形、地貌拟建项目位于鹿岐峰新区,耒阳市中心城区的东南部,西临耒水,东连鹿岐峰景区。
内部池塘星罗棋布,农田广布,生态环境良好。
建设场地区属低山丘陵地貌,海拔82.9~110.9m,最大高差约28m。
2、气候、水文场区属中亚热带季风湿润气候区,热量丰富,光照充足,雨水充沛,四季分明,无霜期长,严寒期短,酷热期长,干湿季节明显。
耒阳市常年平均日照时数为1551 小时。
常年平均气温为18.1℃,极端最高温度41.1℃,极端最低气温-9.5℃。
历年平均无霜期290 天。
多年年均降水量1382.6mm,但分布不匀,4~6 月为雨季,年平均为543.0mm,占全年总量的40%。
3、工程地质条件(1)区域地质构造根据《湖南省区域地质图》(湖南省地质研究所1979年)及野外勘察结果分析:本线路段位于耒阳-临武南北向拗褶带,大致出露在东经112º25-113º之间,南北长约80-160公里,宽约100公路。
莆田市荔城区渠桥河防洪堤工程初步设计报告1.综合说明1.1 绪言莆田城区渠桥河防洪工程所在地为莆田市规划新区,渠桥河位于城区南面,壶公山北麓,木兰溪南岸渠桥镇境内。
该防洪工程保护区为莆笏公路以西,新度镇的锦墩、梧塘、溪东、郑坂、横山、沟口、渠桥、圳头以及镇政治经济中心的镇区。
在木兰溪下游防洪排洪工程未实施的情况下,木兰溪下游南北岸的南北洋平原是水害最为频繁发生地,因此洪水期水灾来临时,本区也未能幸免。
渠桥河防洪能力未达二年一遇,防洪能力较差,即使在木兰溪下游防洪排涝工程实施的情况下,由于红山水闸直接泄洪到渠桥河,加上区间来洪,本区内又是渠道纵横,排水系统紊乱,一旦发生超两年一遇的洪水,就将造成洪涝灾害,给本区人民的生命财产安全带来巨大威胁。
随着经济进一步发展,莆田城区面积也将迅速拓展,保护区的经济总量将越来越大,因此,为了保障保护区内人民生命财产安全,并为城市建设创造有利条件,建设本防洪工程是十分必要的。
荔城区人民政府十分重视该防洪工程的建设,于年月日向省政府请示,要求将本工程列入省千公里城防工程建设计划。
受荔城区水务局委托,我中心于年月日开始进行该项工程初步设计工作。
本工程初设工作是在木兰溪下游防洪及排涝规划方案的基础上进行的。
本工程初设内容:渠桥河防洪工程,西起五府桥,东至圳头桥,长5.95km。
1.2 水文气象莆田市荔城区属亚热带海洋性气候,夏长无酷暑,冬短少严寒,雨量充沛,4-9月为雨季,10月至次年3月为旱季,多年平均降水量700-1743mm,大面积暴雨有梅雨和台风雨两种类型,年径流系数在0.6-0.35之间,多年平均气温在16-20.2℃;多年平均最大风速为18.1m/s。
渠桥河工程没有实测流量资料,设计洪水根据暴雨统计参数及各河流流域特征值采用推理公式推求,求得渠桥河(在圳头桥址)二十年一遇洪峰流量为122m3/s。
1.3 工程地质渠桥河堤长8.98km,堤基勘察采用机械钻探,野外地质测绘,现场及室内试验等方法,所揭示的地层岩性为:渠桥河堤基地层从上到下主要是:素填土、粉质粘土(Ⅰ)、淤泥、粉质粘土(Ⅱ)、泥质细中砂、含泥圆砾、坡残积粘性土。
表层耕植土不宜作为堤基持力层,素填土不宜作为石堤堤基持力层,但其表面清除30-50cm后,可作为土堤堤基持力层;淤泥、淤泥质粘土不宜直接作为堤基持力层,需进行处理;粘土层可作为堤基持力层,要注意冲刷和抗滑稳定等问题;泥质细中砂、砾卵石可作为堤基持力层,但也要考虑冲刷和抗滑稳定等问题。
本区地震基本烈度为Ⅶ度,堤防为4级建筑不需设防,水闸、排涝闸等建筑物要考虑设防。
当地天然建材的储量和质量能满足设计要求。
1.4 工程布置及主要建筑物本工程防洪标准采用二十年一遇,排涝设计根据《福建省城市排水排涝暂行规定》,采用水利部门农田排涝标准,即五年一遇,24小时暴雨24小时排干。
本工程由渠桥河堤防、14座涵闸、1座水闸、1座排涝闸组成。
堤防总长8.98km。
渠桥河左岸从五府桥到圳头桥,堤长6318m,右岸从渠头桥到圳头桥,堤长2665m,大部分堤段采用土堤,部分堤段利用现有石堤加高。
1.5 工程施工及运行管理本工程所在地有国道、省道过境,对外交通方便,施工场地均有便道到达堤岸边,施工期生产用水可就近取用河水,生活用水引取镇区自来水厂,施工用电由镇电网供给。
工程所需的水泥、砂石料可从建筑市场购买,土料场共有两处储量丰富,黄石青山土料场可作为渠桥河堤防的土料场。
工程施工应成立工程指挥部,下设技术科、财务科、材料科等负责工程施工技术质量、材料供应和工程财务管理等工作。
施工工期安排月,共完成土方开挖 m3,土堤填筑 m3,浆砌块石 m3,干砌石 m3,河道清淤 m3。
1.6 环境影响评价防洪堤工程的兴建,社会效益及环境效益都很显著,洪涝是本区的主要自然灾害之一,给本区人民生命财产及经济都造成重大损失,同时还引发一系列由于洪水泛滥造成的房屋倒塌、人畜伤亡、瘟疫等严重社会环境问题,堤防的建成,避免了上述种种问题,创造了良好的环境条件,同时,还减少了河岸泥沙,垃圾流入河中,减轻河水污染程度。
防洪堤工程的施工对环境有一定影响,在施工中应采取切实可行的对策。
在开挖土方时尽量减少爆破作业,废土及时处理,对建造防洪堤所用的石料,宜在采石场进行粗加工,施工结束应及时平整施工场地及复土还耕或进行植树绿化,美化周围环境。
1.7 工程概算及经济评价本工程编制依据闽水电(1997)计766号文中所颁发《福建省水利水电基本建设工程设计概算编制办法》(试行)进行编制。
渠桥河防范例工程总投资895.51万元。
据本工程的投资和防洪效益进行评价指标计算,本工程经济内部收益率9.56%,大于社会折现率7%,经济效益净现值大于0,经济评价指标良好,工程建设是可行的,应尽早组织实施。
2.概况2.1 自然概况2.1.1自然地理地形莆田市荔城区地处福建省东南沿海中部,木兰溪下游,南北洋平原低洼易涝地带,介于东经118°49′至119°39′,北纬24°59′至25°46′之间,北依莆田市涵江区,南接秀屿区,西邻城厢区,东临兴化湾。
区域南北长约33公里,东西宽约27.6公里,辖4镇2个街道办事处、12个居委会、118个行政村,土地总面积300.52平方公里,耕地面积14.9626万亩,总人口46多万人。
与台湾隔海相望,是莆田市的政治、文化、经济中心。
荔城区依山傍海,地势块体由北向南倾斜。
闽中大山脉拗带穿辖区境内,控制着本区的地质、地貌及成矿特征。
境内山脉纵横、丘陵起伏、河谷错综、地形复杂、海拔多为500-600米。
最高峰的壶公山、九华山海拔为700多米。
平原、沿海地势特点是海拔较低、地势平缓、海拔高度多为30-50米之间。
其中部的兴化平原即南北洋平原是福建省四大平原之一,海拔仅为8米左右,面积464平方公里。
新度镇位于壶公山北麓,木兰溪南岸,距县城6km。
东与黄石镇接壤,东南与笏石镇,西南与灵川镇相接,西邻华亭镇,北倚城厢区,全镇面积61km2。
境内壶公山海拔710.5m,是南洋平原的最高山峰,周围十几公里区域绵延形成丘陵地带,但其衍向西北则展为平原,所以有山区、丘陵、平原三种地形。
渠桥河(即木兰溪南渠),自西向东横贯境内15个行政村。
东圳水库干渠由城厢区入境后沿壶公山北麓向南经境内10个行政村。
2.1.2 水文气象条件木兰溪下游设有濑溪水文站(控制集雨面积1070km2),有1906年调查洪水资料,1957年至1997年实测洪水资料。
延寿溪上游渡里水文站(控制集雨面积76.5km2),水文资料从1961年至1997年;东圳水文站(控制集雨面积321km2),水文资料有1957-1997年。
木兰溪下游南北洋平原内有石牌、后岭、九鲤湖、东宫、下张隆、坑尾、桥头、林兜、渡里、白册、东圳水库、濑溪、莆田共13个雨量站。
莆田站雨量观测资料从1974年至今,濑溪站雨量观测资料从1951年至今。
我区属亚热带海洋性气候,受海洋气团影响,全区年平均降雨量为900~1800毫米,其中:沿海1000~1100毫米,木兰溪下游平原1300~1400毫米,北部山区1600~1800毫米,岛屿略超900毫米。
时段分布不均,四月至九月的雨量约占全年雨量的80%,据多年统计,六月份降雨量最多。
大面积暴雨有梅雨和台风雨两种类型。
梅雨(即雨季)是受太平洋热带气流和北方冷空气在我区上空交汇而形成的锋面雨,一般从四月下旬起六月下旬结束,为期两个月左右。
雨季常阴雨连绵,又称梅雨,在五、六月份会出现连日暴雨。
梅雨过程的总雨量约占全年降雨量的三分之一,称前汛。
台风雨是台风夹带来的降雨,一般历时二、三天,时间短,雨量集中强度大,常常造成严重的洪涝灾害,称后汛。
2.1.3 水系及河流特性渠桥河即木兰溪南渠,从陂头自西向东横贯新度镇内铁灶、莆仔、龙前、横山、沟口、下渠头、渠桥、柴桥头、锦墩、西湖、圳头、后亭、北厝、白埕等村,最终经港利水闸汇入木兰溪,河道长10km,河道比降0.0195%,集雨面积35.83%。
本工程防洪保护区内港道纵横,沟渠成网,属河网感潮区。
2.2 社会经济荔城区现共辖有4个镇,2个街道办事处,118个行政村,12个居委会,总人口46.20万人。
其中农业人口34.65万人,占总人口的75%。
是莆田市的政治、文化、经济中心。
全区总面积269.66km2,耕地面积14.60亩,其中水田11.41万亩,农地3019万亩,森林面积9.6万亩,森林覆盖率23.7%,人口平均密度每平方公里1713人,人均耕地0.316亩,人均林地0.21亩。
现状年全区工农业总产值76.64亿元,其中工业总产值65.41亿元,农业总产值11.23亿元。
人均国民生产总值16589元,农民人均年纯收入4269元。
区财政年总收入2.56亿元,总支出2.35亿元。
新度镇现有28个行政村,其中15个行政村处于平原,12个行政村处于丘陵,1个行政村处于山区,现有17595户,87188人,全镇耕地总面积3.41万亩,农田2.77万亩。
工农业总产值亿元,其中工业总产值亿元,农业总产值亿元,产值500万元以上的企业家,产值500万元以下的企业有10家。
2.3 洪涝灾害荔城区主要行政区域在木兰溪下游南北洋平原,地势低洼平坦,海拔仅黄零3~7米之间,河网纵横交错。
木兰溪发生较大洪水时,木兰溪河道洪水漫溢至南北洋平原两岸,同时区间涝水也不能及时排出,造成洪涝灾害。
受淹较严重地区有新溪、阔口、镇海、顶墩、锦墩、渠桥、杨美、南梧塘、下坂、新度、港利、白埕等。
主要排涝河道和设施有:(1)木兰溪北渠与下磨溪的涝水在天九湾汇合后,经阔口、镇海、荔浦等与延寿溪涝水再汇合,经陡门水闸、阔口水闸、荔埔水闸排入木兰溪。
(2)企溪经企溪村、大坝村、北郊、陈墩在郊下与后卓溪汇合后,流经七步村、过后亭、东墩在陈桥经涵坝水闸流入木兰溪。
(3)渠桥河承接渠桥青宅、洋尾、东坝、锦墩等涝水,从南向北经新度、港利由港利水闸排入木兰溪。
(4)东郊河承接桂林、大坂、横塘、东郊、厝柄、樟桥等区间涝水,由洋埕港水闸排入木兰溪。
(5)和平河承接沙堤、凤山、和平、井后、华堤、桥兜、江东,由桥兜、江东水闸排入木兰溪。
(6)土海片有上海、泌头海、四角海三个湖泊,与东张、吴巷、西张等主要排堤沟相通,从沙堤流经屏山、斗南、东山、东埭、金山、遮浪、东甲,从江东、遮浪、东山水闸排出木兰溪或入海。
造成溪涝灾害的主要原因:(1)木兰溪上游集雨面积大,没有调洪削峰的水利设施,下游地势平坦低洼,以及感潮河段潮水顶托,洪水不及渲泄。
(2)涝区内主要排涝河段公路桥梁违章建筑卡口众多,部分河道断面不足,水流不畅,涝水不能及时流向涵闸排出。
主要卡口建筑物有下磨溪建福桥、延寿溪莘郊2座桥,企溪的上黄桥、大坝桥、后卓溪西郑桥、十七步桥;南洋片莆笏公路、福泉高速公路沿线桥梁宽度严重不足。
