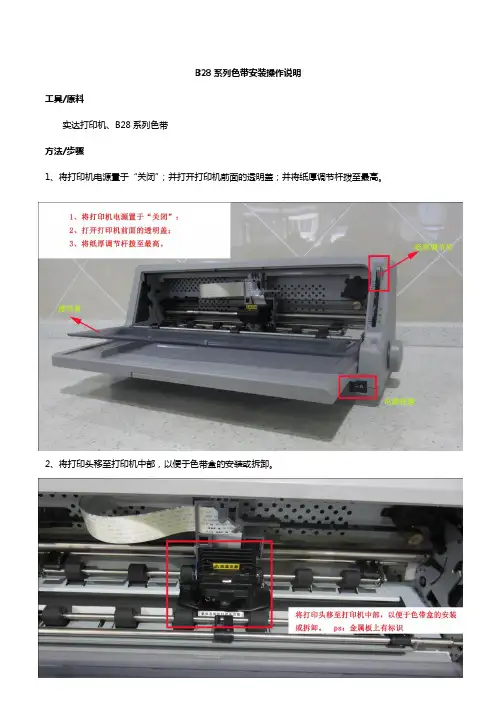

B28系列色带安装操作说明
工具/原料
实达打印机、B28系列色带
方法/步骤
1、将打印机电源置于“关闭”；并打开打印机前面的透明盖；并将纸厚调节杆拨至最高。
2、将打印头移至打印机中部，以便于色带盒的安装或拆卸。
3、安装色带前，按箭头方向旋转色带张紧旋钮，使色带绷紧。
注意：色带不要出现方向不一致的“扭带”，如有，请手动纠正。
！！注意：以下为了更好的描述安装色带过程，特意将整机外壳拆掉，实际安装中无需拆卸外壳！！
4、将色带上的左侧及右侧的圆柱放到侧板上的槽内，并向上扣紧色带。
5、将色带导向架安装到位，并手动移动打印头或旋转色带张紧旋钮，使色带绷紧。
6、关闭打印机透明盖，并将纸厚调节杆拨回到适当档位。
打开打印机电源，开始打印。

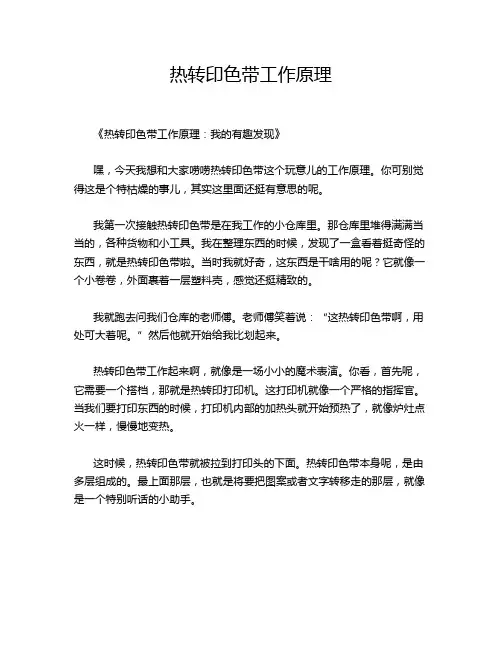

热转印色带工作原理《热转印色带工作原理：我的有趣发现》嘿，今天我想和大家唠唠热转印色带这个玩意儿的工作原理。
你可别觉得这是个特枯燥的事儿，其实这里面还挺有意思的呢。
我第一次接触热转印色带是在我工作的小仓库里。
那仓库里堆得满满当当的，各种货物和小工具。
我在整理东西的时候，发现了一盒看着挺奇怪的东西，就是热转印色带啦。
当时我就好奇，这东西是干啥用的呢？它就像一个小卷卷，外面裹着一层塑料壳，感觉还挺精致的。
我就跑去问我们仓库的老师傅。
老师傅笑着说：“这热转印色带啊，用处可大着呢。
”然后他就开始给我比划起来。
热转印色带工作起来啊，就像是一场小小的魔术表演。
你看，首先呢，它需要一个搭档，那就是热转印打印机。
这打印机就像一个严格的指挥官。
当我们要打印东西的时候，打印机内部的加热头就开始预热了，就像炉灶点火一样，慢慢地变热。
这时候，热转印色带就被拉到打印头的下面。
热转印色带本身呢，是由多层组成的。
最上面那层，也就是将要把图案或者文字转移走的那层，就像是一个特别听话的小助手。
打印机的加热头达到合适的温度后，就开始工作啦。
它就像一个超级热的熨斗，不过这个熨斗是非常精准的。
它会按照我们想要打印的图案或者文字的形状，一点一点地去接触热转印色带。
这时候，热转印色带最上面那层就会因为受热而融化，不过这个融化可不是乱七八糟的，而是非常有序的。
就好比我们把一块黄油放在热锅里，黄油会慢慢变软、融化，但是这个热转印色带的融化是按照精确的形状来的。
我当时就在想，这真的好神奇啊。
老师傅看我那副好奇的样子，就拿了一张标签纸过来。
他说：“你看啊，当色带融化的时候，它里面的颜料或者墨粉之类的东西就会被转移到这个标签纸上。
”我仔细瞧着，真的看到那原本空白的标签纸上一点一点地出现了字迹。
这就像是一个隐形人突然现身了一样，那些文字就这么清晰地出现在纸上了。
而且啊，这个过程中，热转印色带和标签纸的配合也是很有讲究的。
它们就像两个配合默契的舞者。
热转印色带要均匀地移动，不能太快也不能太慢。
色带更换方法
1.卸下机壳上盖的四个固定螺丝，取下上盖。
（注意上盖有一根排线与电路相连，要将电路板接插件的卡钩向外分开即可拔下排线）。
2.在上盖的打印机头是用两颗螺丝固定，拆下螺丝即可取下打印机头。
3.将打印机头面向操作者。
（黑色的塑料即为色带）
4.先抬起色带盒右端，再抬起左端（带旋钮的一端），色带盒即被取下。
5.将新色带左端轻轻放在机头齿轮轴上，按箭头方向转动色带盒上的旋钮。
直到色带盒的左端落到底后再放下色带盒右端。
6.将打印机头装回并原样装好。
吴江市华宇净化设备有限公司。

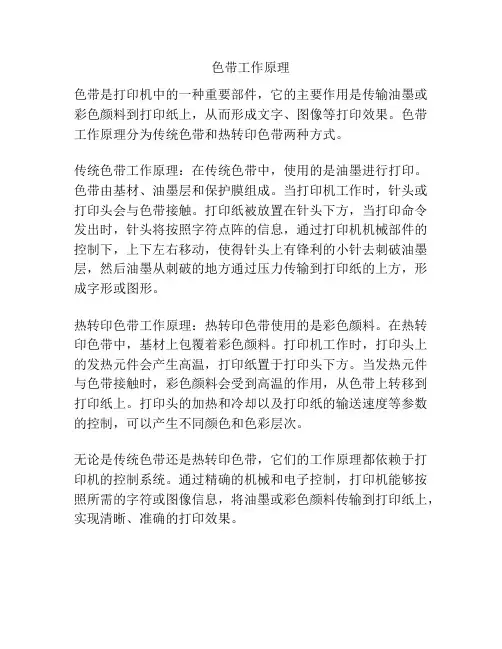

色带工作原理
色带是打印机中的一种重要部件，它的主要作用是传输油墨或彩色颜料到打印纸上，从而形成文字、图像等打印效果。
色带工作原理分为传统色带和热转印色带两种方式。
传统色带工作原理：在传统色带中，使用的是油墨进行打印。
色带由基材、油墨层和保护膜组成。
当打印机工作时，针头或打印头会与色带接触。
打印纸被放置在针头下方，当打印命令发出时，针头将按照字符点阵的信息，通过打印机机械部件的控制下，上下左右移动，使得针头上有锋利的小针去刺破油墨层，然后油墨从刺破的地方通过压力传输到打印纸的上方，形成字形或图形。
热转印色带工作原理：热转印色带使用的是彩色颜料。
在热转印色带中，基材上包覆着彩色颜料。
打印机工作时，打印头上的发热元件会产生高温，打印纸置于打印头下方。
当发热元件与色带接触时，彩色颜料会受到高温的作用，从色带上转移到打印纸上。
打印头的加热和冷却以及打印纸的输送速度等参数的控制，可以产生不同颜色和色彩层次。
无论是传统色带还是热转印色带，它们的工作原理都依赖于打印机的控制系统。
通过精确的机械和电子控制，打印机能够按照所需的字符或图像信息，将油墨或彩色颜料传输到打印纸上，实现清晰、准确的打印效果。

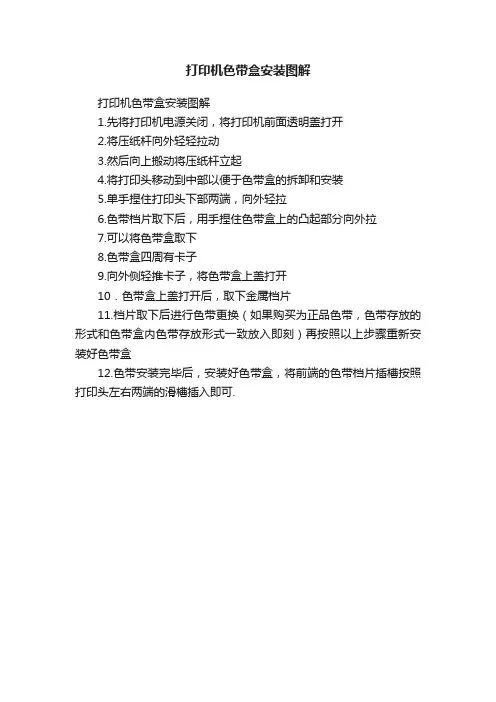

打印机色带盒安装图解
打印机色带盒安装图解
1.先将打印机电源关闭，将打印机前面透明盖打开
2.将压纸杆向外轻轻拉动
3.然后向上搬动将压纸杆立起
4.将打印头移动到中部以便于色带盒的拆卸和安装
5.单手捏住打印头下部两端，向外轻拉
6.色带档片取下后，用手捏住色带盒上的凸起部分向外拉
7.可以将色带盒取下
8.色带盒四周有卡子
9.向外侧轻推卡子，将色带盒上盖打开
10．色带盒上盖打开后，取下金属档片
11.档片取下后进行色带更换（如果购买为正品色带，色带存放的形式和色带盒内色带存放形式一致放入即刻）再按照以上步骤重新安装好色带盒
12.色带安装完毕后，安装好色带盒，将前端的色带档片插槽按照打印头左右两端的滑槽插入即可.。

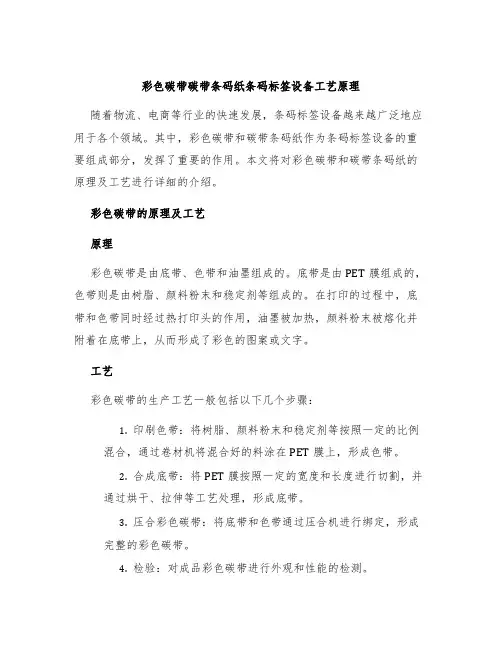

彩色碳带碳带条码纸条码标签设备工艺原理随着物流、电商等行业的快速发展，条码标签设备越来越广泛地应用于各个领域。
其中，彩色碳带和碳带条码纸作为条码标签设备的重要组成部分，发挥了重要的作用。
本文将对彩色碳带和碳带条码纸的原理及工艺进行详细的介绍。
彩色碳带的原理及工艺原理彩色碳带是由底带、色带和油墨组成的。
底带是由PET膜组成的，色带则是由树脂、颜料粉末和稳定剂等组成的。
在打印的过程中，底带和色带同时经过热打印头的作用，油墨被加热，颜料粉末被熔化并附着在底带上，从而形成了彩色的图案或文字。
工艺彩色碳带的生产工艺一般包括以下几个步骤：1.印刷色带：将树脂、颜料粉末和稳定剂等按照一定的比例混合，通过卷材机将混合好的料涂在PET膜上，形成色带。
2.合成底带：将PET膜按照一定的宽度和长度进行切割，并通过烘干、拉伸等工艺处理，形成底带。
3.压合彩色碳带：将底带和色带通过压合机进行绑定，形成完整的彩色碳带。
4.检验：对成品彩色碳带进行外观和性能的检测。
碳带条码纸的原理及工艺原理碳带条码纸是由底纸、油墨和碳带组成。
底纸是由纤维素材料制成的，油墨则是由树脂、颜料粉末和稳定剂等组成的。
在打印的过程中，底纸和碳带通过热打印头的作用油墨被加热，颜料粉末被熔化后附着在底纸上，从而形成了条码标签。
工艺碳带条码纸的生产工艺一般包括以下几个步骤：1.制备底纸：将纤维素材料加工制成底纸。
2.印制碳带：将树脂、颜料粉末、稳定剂等按照一定的比例混合，通过压合机印制碳带。
3.将碳带与底纸粘合：将印制好的碳带和底纸通过涂布机粘合在一起。
4.处理：对成品碳带条码纸进行切割、复卷等处理。
5.检验：对成品碳带条码纸进行外观和性能的检测。
条码标签设备的工艺原理彩色碳带和碳带条码纸是条码标签设备的核心组成部分。
条码标签设备在工作时会通过控制热打印头和涂布轮的运转来完成标签的印刷和涂布。
彩色碳带和碳带条码纸会被自动送入条码标签设备，在经过热打印头和涂布轮的作用后，形成条码标签，并由设备自动切割和复卷，直到最后成品标签被送出。
针式打印机色带盒更换方法分类一、关闭打印机电源，打开打印机透明机盖；警告：如果打印机刚刚使用过，打印头可能很烫；更换色带盒之前让它冷却几分钟。
二、色带更换方法分类平推式打印机分为两类：1. 需要抬起压纸杆适用机型：630K/635K/615K/80KF/730K/735K/80KFII/350 0K/3250K（以630K为例）1.1将压纸杆向外拉动再向上翻起；（标准话述：请您将压纸杆向外拉动，从打印机内部向怀中翻起）注意：3500K/3250K的压纸杆不需要向外拉，直接翻起即可。
1.2单手捏住色带导轨，向外轻拉直到离开打印头；（标准话述：请用手捏住有高温注意字样的打印头两端黑色塑料架，向外拉出，使黑色塑料架脱离打印头）1.3握住色带盒并将色带盒拉出打印机，可以将色带盒取下。
注意：3500K/3250K采用小型色带盒，需要按下墨盒手柄右上角的突出部分并将墨盒拉出打印机。
1.4 色带盒安装只需按相反过程操作即可。
安装色带导轨时可参考以下图片。
2. 压纸杆上提供了更换色带的缺口适用机型：690K/680KII/675KT/106KF/2680K/790K/670K+ T/660K/680K/680KPro（以690K为例）2.1将打印头移动到前面金属板上刻痕的位置。
（标准话述：请将打印头移动到金属板上缺口的位置，使打印头正对缺口）2.2 拿住色带导轨并拉动它直到它脱离打印头。
（标准话述：请用手捏住有高温注意字样的打印头两端黑色塑料架，向外拉出，使黑色塑料架脱离打印头）2.3 拿住色带盒的两边，并将其从打印机中取出。
（标准话述：捏住黑色色带盒两边蓝色部分，将色带盒取出）2.4 色带盒安装只需按相反过程操作即可。
卷筒式打印机分为两类：3. 不需要摘掉压纸器适用机型：300K+/300K+2/305K/1600KIII+/16004+/1900KI I+（以300K+为例）3.1 将打印头移动到中间位置。

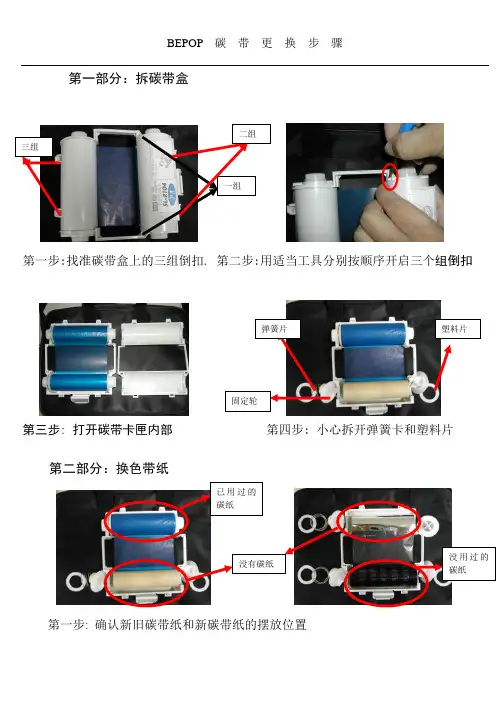

第一部分：拆碳带盒
第一步:找准碳带盒上的三组倒扣. 第二步:用适当工具分别按顺序开启三个组倒扣
第三步: 打开碳带卡匣内部第四步: 小心拆开弹簧卡和塑料片第二部分：换色带纸
第一步: 确认新旧碳带纸和新碳带纸的摆放位置
没
碳纸
第二步:确认新碳带纸输出和卷入的方向
第三部分：装碳碳带盒
第一步: 换上新色带,注意装回去时三个零件的先后顺序。
第二步:注意把四个固定轮子上的塑料胶片完全装到碳带盒子里面.
更换完毕.
注意事项小技巧:
1.如果不能确定哪一面有碳带,可以尝试用透明胶贴纸,贴在碳纸上,如果有一面贴出了碳粉,证明那一面就是带碳粉的一面.
2.在更换完毕后请往正确的方向（按碳带盒面上的箭头方向卷动，箭头在红圈内）卷动，卷的时候看是否会过紧！如果过紧主要原因出在各个“固定轮”与纸卷不够吻
合，解决办法把四个“固定轮”与纸卷压紧后这个问题就解决了！。
色带的原理与维护技巧
名词解释：色带是我们比较熟悉的一种打印耗材。
从最早的机械撞击式的英文打印机到后来的针式打印机，使用的都是色带。
色带的工作原理就是利用针式打印机机头内的点阵撞针或是英文打字机中的字母撞件，去撞击打印色带，在打印纸上产生打印效果。
色带的组成：非常简单，就是以尼龙丝为原料编织而成的带基经过油墨的浸泡、染色后制成的。
好的色带，带基应该是耐久打，弹力大，长时间打印不起毛、不断线、不起菏叶边。
它的表现主要是带基表面平整，无凸出的纤维结，经纬密度组织均匀严密，切割边直而均匀，无焦糊现象。
用手摸：好带基柔软细腻，有一种滑爽感。
拉时弹性好，复原性好。
不好的色带基断线抽丝厉害，摸时手感发硬，切割边不匀，带边焦糊厉害，拉时弹性小，复原性差，打印时常夹带，易起荷叶边，产生堵针头、卡带等现象。
除了带基之外，油墨也是色带好坏的一个重要因素。
好的油墨颗粒很小，不会造成堵塞针孔，流动性很好，PH值很均匀，涂墨时吸附性强，保湿性好，耐久打且打印时颜色过渡慢。
好油墨有机无毒不会腐蚀，没有异味，染带后不发粘，容易晾干。
不好的油墨颗粒大，粘稠粘手，染带后晾不干，生产出来的带子之间粘得厉害，打印时容易堵塞针孔，使针头不能灵活伸展，因而会打断针头。
它的判断方法是，使用了优质油墨的色带用手去触摸的时候，手指上都不会留下很明显的油墨痕迹。
前后打印效果没有很明显的差别。
而劣质油墨，如果用手去触摸时感觉是油腻腻的，手指满是油墨的痕迹，看似油墨很充足，但在打印时却会出现色重的现象，也就是说用手触摸打印纸就会模糊一片。
劣质油墨不但会造成打印效果很差，而且它还可沿着打印针导孔进入打印头针缝间并固化，堵塞打印针头，导致打印机无法正常进行打印，严重时还可能造成打印头出针阻力增大而折断打印针、打印针平行槽被压坏了、打印头驱动芯片或色带电机被烧坏等严重的故障。
一根名牌的原装色带不过几十元，而造成打印机针头的损坏则是损失惨重，因此用户在选购时千万不要贪便宜，从而因小失大。
小编提醒大家一点，用来进行照片、证卡打印的热升华打印机的耗材有时同样称之为色带，但是它的工作原理和价格完全和我们日常所说的色带是两码事，不可混为一谈。
装色带的时候注意的问题：
1、拆的时候要小心，有些色带架很‘脆弱’，在进出色带的地方塑料很软，容易损坏，最
好用工具如一字型螺丝刀来撬一下；
2、拆的时候注意不要用猛力拆，因为要固定的原因，色带架上有些地方有暗扣，所以观察好哪里有暗扣的，不要把暗扣给弄坏了，不然就算之后色带装好了，色带架也可能因为色带架的盖面部分没盖紧而出其他问题；
3、一般来说色带架应该有分盒和盖面，两部分，注意拆的时候盖面要朝上，不然可能成功拆出来的时候盒里的其他零件可能会掉出来；
4、拆出的时候观察下色带的走势，毕竟不同的色带架装的色带不同，安装的方法也不同，甚至有些色带做成魔比斯环的样子，以达到对色带的最大利用，这时候更要注意观察原来的色带是在盒中的什么地方进行扭转的。
5、最后，大部分色带架上的齿轮是可以拆卸的，就算不能拆卸的齿轮也能够滑动以另色带可以中两个齿轮中间传过的，是在不行，那就用比较彪悍的做法——把色带贴紧齿轮，用齿轮卷过去。
