Star打印机色带的更换方法

B28系列色带安装操作说明
工具/原料
实达打印机、B28系列色带
方法/步骤
1、将打印机电源置于“关闭”；并打开打印机前面的透明盖；并将纸厚调节杆拨至最高。

2、将打印头移至打印机中部，以便于色带盒的安装或拆卸。

3、安装色带前，按箭头方向旋转色带张紧旋钮，使色带绷紧。

注意：色带不要出现方向不一致的“扭带”，如有，请手动纠正。

！！注意：以下为了更好的描述安装色带过程，特意将整机外壳拆掉，实际安装中无需拆卸外壳！！
4、将色带上的左侧及右侧的圆柱放到侧板上的槽内，并向上扣紧色带。

5、将色带导向架安装到位，并手动移动打印头或旋转色带张紧旋钮，使色带绷紧。

6、关闭打印机透明盖，并将纸厚调节杆拨回到适当档位。

打开打印机电源，开始打印。

色带更换方法
1.卸下机壳上盖的四个固定螺丝，取下上盖。

（注意上盖有一根排线与电路相连，要将电路板接插件的卡钩向外分开即可拔下排线）。

2.在上盖的打印机头是用两颗螺丝固定，拆下螺丝即可取下打印机头。

3.将打印机头面向操作者。

（黑色的塑料即为色带）
4.先抬起色带盒右端，再抬起左端（带旋钮的一端），色带盒即被取下。

5.将新色带左端轻轻放在机头齿轮轴上，按箭头方向转动色带盒上的旋钮。

直到色带盒的左端落到底后再放下色带盒右端。

6.将打印机头装回并原样装好。

吴江市华宇净化设备有限公司。

- 2 -- 3 -- 4 -- 5 -商标鸣谢SP322II：斯大精密有限公司注意•本书记载的公司名称、商品名称为各公司的商标或注册商标。

•禁止擅自转载本书的部分或全部内容。

•本公司对因根据本书运用本机型的结果所产生的影响，以及因过失而导致的损伤不承担任何责任，敬请谅解。

•虽然本书的内容经过精心编写，以期万全，但如果发现有无法理解的地方、记述错误或遗漏等问题，请与本公司联系。

© 版权所有2016 斯大精密有限公司请妥善保管本书，以便日后使用本产品时可随时取阅。

目 录1.开箱和安装 (1)1-1.开箱 (1)1-2.设置注意事项 (1)2.部件与术语 (2)3.安装 (3)3-1.接口电缆的安装 (3)3-2.电源电缆的连接 (5)3-3.打开电源 (5)3-4.色带盒的安装 (6)3-5.纸张的安装 (8)3-6.安装注意事项 (9)4.操作面板 (10)4-1.各部分的名称与功能 (10)5.规格 (11)6.安全指示 (12)1-2. 设置注意事项1. 请将打印机主机放在水平、稳定的场所。

2. 请将打印机主机放在插座附近，以便需要时可立即拔下电源插头。

3. 请勿放在阳光照射的场所。

4. 请勿放在明火周边或热量聚集的场所。

5. 请勿放在通风不良或灰尘较多的场所。

6. 请勿与复印机、冰箱等发生噪音的电器共用同一插座。

7. 请勿放在潮湿的场所。

8. 请在环境性规格所示的范围内使用。

即使环境温度与湿度处在标准范围内，也请避免出现急剧的使用环境条件的变化。

如下所示为适合打印机使用的环境。

温度动作时: 0℃ 至+50℃保存时: -20℃ 至+70℃湿度动作时: 10% 至 90%(不结露)保存时: 5% 至 95%(不结露)1.开箱和安装1-1.开箱打开打印机的机箱，确认包含了以下所有的附件。

9. 废弃时，请遵守当地的条例或规则。

2.部件与术语用于通过电缆连接各种主计算机。

电源开关用于进行打印机电源的ON/OFF操作。

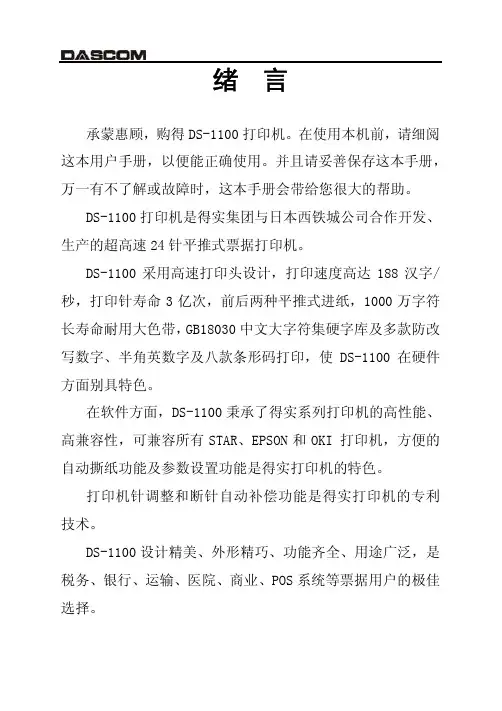

绪 言承蒙惠顾，购得DS-1100打印机。

在使用本机前，请细阅这本用户手册，以便能正确使用。

并且请妥善保存这本手册，万一有不了解或故障时，这本手册会带给您很大的帮助。

DS-1100打印机是得实集团与日本西铁城公司合作开发、生产的超高速24针平推式票据打印机。

DS-1100采用高速打印头设计，打印速度高达188汉字/秒，打印针寿命3亿次，前后两种平推式进纸，1000万字符长寿命耐用大色带，GB18030中文大字符集硬字库及多款防改写数字、半角英数字及八款条形码打印，使DS-1100在硬件方面别具特色。

在软件方面，DS-1100秉承了得实系列打印机的高性能、高兼容性，可兼容所有STAR、EPSON和OKI 打印机，方便的自动撕纸功能及参数设置功能是得实打印机的特色。

打印机针调整和断针自动补偿功能是得实打印机的专利技术。

DS-1100设计精美、外形精巧、功能齐全、用途广泛，是税务、银行、运输、医院、商业、POS系统等票据用户的极佳选择。

目录第1章安装打印机.....................................1-11.1开箱和检查......................................1-11.2放置打印机......................................1-21.3打印机部件......................................1-31.4安装和更换色带盒................................1-51.5打印机和主机连接.................错误！未定义书签。

1.6连接电源........................................1-61.7安装打印驱动程序...............................1-10第2章纸的安装和使用.................................2-12.1选纸............................................2-12.2调校打印头间隙..................................2-12.3装入单页纸......................................2-22.4装入链式纸......................................2-4第3章控制面板.......................................3-13.1按钮及其指示灯..................................3-13.2开机功能........................................3-43.3组合功能........................................3-7第4章参数设置.......................................4-14.1如何选择打印机参数设置..........................4-14.2如何进行参数设置................................4-24.3如何进行双向测试及纵向校正.....................4-184.4如何进行打印针自动调整设置.....................4-224.5如何进行打印针补偿设置.........................4-244.6票据通设置和使用...............................4-264.7如何恢复出厂参数设置...........................4-29第5章故障和保养.....................................5-15.1故障处理........................................5-15.2保养与维护......................................5-6第6章规格...........................................6-16.1打印机规格......................................6-16.2接口接头引脚....................................6-46.3字符集..........................................6-86.4控制码摘要表...................................6-146.4.1ESC/P和LQ仿真控制码摘要表..................6-146.4.2OKI仿真控制码摘要表........................6-18安全规范第1章 安装打印机1.1 开箱和检查打开纸箱，对照下图检查箱内部件和附件是否齐全。

针式打印机色带盒更换方法分类一、关闭打印机电源，打开打印机透明机盖；警告：如果打印机刚刚使用过，打印头可能很烫；更换色带盒之前让它冷却几分钟。

二、色带更换方法分类平推式打印机分为两类：1. 需要抬起压纸杆适用机型：630K/635K/615K/80KF/730K/735K/80KFII/350 0K/3250K（以630K为例）1.1将压纸杆向外拉动再向上翻起；（标准话述：请您将压纸杆向外拉动，从打印机内部向怀中翻起）注意：3500K/3250K的压纸杆不需要向外拉，直接翻起即可。

1.2单手捏住色带导轨，向外轻拉直到离开打印头；（标准话述：请用手捏住有高温注意字样的打印头两端黑色塑料架，向外拉出，使黑色塑料架脱离打印头）1.3握住色带盒并将色带盒拉出打印机，可以将色带盒取下。

注意：3500K/3250K采用小型色带盒，需要按下墨盒手柄右上角的突出部分并将墨盒拉出打印机。

1.4 色带盒安装只需按相反过程操作即可。

安装色带导轨时可参考以下图片。

2. 压纸杆上提供了更换色带的缺口适用机型：690K/680KII/675KT/106KF/2680K/790K/670K+ T/660K/680K/680KPro（以690K为例）2.1将打印头移动到前面金属板上刻痕的位置。

（标准话述：请将打印头移动到金属板上缺口的位置，使打印头正对缺口）2.2 拿住色带导轨并拉动它直到它脱离打印头。

（标准话述：请用手捏住有高温注意字样的打印头两端黑色塑料架，向外拉出，使黑色塑料架脱离打印头）2.3 拿住色带盒的两边，并将其从打印机中取出。

（标准话述：捏住黑色色带盒两边蓝色部分，将色带盒取出）2.4 色带盒安装只需按相反过程操作即可。

卷筒式打印机分为两类：3. 不需要摘掉压纸器适用机型：300K+/300K+2/305K/1600KIII+/16004+/1900KI I+（以300K+为例）3.1 将打印头移动到中间位置。

针式打印机更换色带的方法，更换色带图解教程。

说明：本色带更换方法，适用于我单位oki5560sc打印机，此教程，除色带大小不同，其他完全相同，我单位色带为“莫比乌斯-曲面结构”，即扭曲180度的翻转式色带结构。

关于扭曲结构（莫比乌斯结构）说明：莫比乌斯环结构：因为OKI的色带和许多的色带厂家一样，在针式打印机的色带上，使用了“莫比乌斯带”的结构，就是将一条色带的接头处，旋转180度后，连在一起。

这样一条首尾想连的色带，色带实际使用长度增加一倍的长度，使原本单侧使用的色带，变成双侧使用的色带。

从而增加了使用寿命，这就是著名的“莫比乌斯环”。

公元1858年，莫比乌斯发现：把一个扭转180°后再两头粘接起来的纸条，具有魔术般的性质。

拿一张白的长纸条，把一面涂成黑色，然后把其中一端翻一个身，如同上页图那样粘成一个莫比乌斯带。

现在像图中那样用剪刀沿纸带的中央把它剪开。

你就会惊奇地发现，纸带不仅没有一分为二，反而像图中那样剪出一个两倍长的纸圈！有趣的是：新得到的这个较长的纸圈，本身却是一个双侧曲面，它的两条边界自身虽不打结，但却相互套在一起！莫比乌斯带常被认为是无穷大符号「∞」的创意来源，因为如果某个人站在一个巨大的莫比乌斯带的表面上沿着他能看到的“路”一直走下去，他就永远不会停下来。

但是这是一个不真实的传闻，因为「∞」的发明比莫比乌斯带还要早。

更换色带：1、先关闭打印机电源。

（这一点很重要，请不要带电操作）。

打开打印机上部的色带架盖板，露出色带架和机芯部分。

2、看下图，将打印头高度调整拨杆，向上推到最上面的位置“9”。

这个调整杆的作用是，抬高打印头的高度，这样便于色带和打印头托架插、拔操作。

同理有利于保护打印头的安全。

调整后的位置，这里要注意，当你更换完色带后，还要把这个拨杆，推回到原来的位置。

3、在取出色带架之前，我们需要先将打印头定位到打印机上固定的位置，如下图中两个箭头指向的位置，这个位置有个缺口，专门为取出色带、打印头托架或者维修使用的，所以我们需要先将打印头对准这个位置。

色带更换教程————————————————————————————————作者：————————————————————————————————日期：针式打印机更换色带的方法，更换色带图解教程。

说明：本色带更换方法，适用于我单位oki5560sc打印机，此教程，除色带大小不同，其他完全相同，我单位色带为“莫比乌斯-曲面结构”，即扭曲180度的翻转式色带结构。

关于扭曲结构（莫比乌斯结构）说明：莫比乌斯环结构：因为OKI的色带和许多的色带厂家一样，在针式打印机的色带上，使用了“莫比乌斯带”的结构，就是将一条色带的接头处，旋转180度后，连在一起。

这样一条首尾想连的色带，色带实际使用长度增加一倍的长度，使原本单侧使用的色带，变成双侧使用的色带。

从而增加了使用寿命，这就是著名的“莫比乌斯环”。

公元1858年，莫比乌斯发现：把一个扭转180°后再两头粘接起来的纸条，具有魔术般的性质。

拿一张白的长纸条，把一面涂成黑色，然后把其中一端翻一个身，如同上页图那样粘成一个莫比乌斯带。

现在像图中那样用剪刀沿纸带的中央把它剪开。

你就会惊奇地发现，纸带不仅没有一分为二，反而像图中那样剪出一个两倍长的纸圈！有趣的是：新得到的这个较长的纸圈，本身却是一个双侧曲面，它的两条边界自身虽不打结，但却相互套在一起！莫比乌斯带常被认为是无穷大符号「∞」的创意来源，因为如果某个人站在一个巨大的莫比乌斯带的表面上沿着他能看到的“路”一直走下去，他就永远不会停下来。

但是这是一个不真实的传闻，因为「∞」的发明比莫比乌斯带还要早。

更换色带：1、先关闭打印机电源。

（这一点很重要，请不要带电操作）。

打开打印机上部的色带架盖板，露出色带架和机芯部分。

2、看下图，将打印头高度调整拨杆，向上推到最上面的位置“9”。

这个调整杆的作用是，抬高打印头的高度，这样便于色带和打印头托架插、拔操作。

同理有利于保护打印头的安全。

调整后的位置，这里要注意，当你更换完色带后，还要把这个拨杆，推回到原来的位置。

打印机安装使用说明（使用前请详细阅读打印机技术手册）顾客您好：承蒙惠顾，购得得实DS系列打印机。

在使用本机前，请细阅用户手册，以便能正确使用。

并且请妥善操作手册，万一有不了解或故障时，它能带给您很大的帮助。

得实打印机是得实集团与日本西铁城公司合作开发、生产的超高速打印机。

采用高速打印头设计，打印速度高达188 汉字/秒，打印针寿命4亿次，1000 万字符长寿命耐用大色带，GB18030 中文大字符集硬字库及多款防改写数字、半角英数字及八款条形码打印，使打印机在硬件方面别具特色。

在软件方面，秉承了得实系列打印机的高性能、高兼容性，可兼容所有STAR、EPSON 和OKI 打印机，方便的自动撕纸功能、票据通功能、参数设置功能是得实打印机的特色。

打印机针调整和断针自动补偿功能是得实打印机的专利技术。

得实打印机设计精美、功能齐全、用途广泛，服务周到，是税务、银行、运输、医院、商业、保险、POS 系统等票据用户的最佳选择。

特别提醒：请完整保留机器包装箱内的保修卡、操作手册、驱动光盘等附件、以保证您得到有效保修服务。

如果使用了非原装的色带或色带架，以及非得实认可的人员进行拆装后。

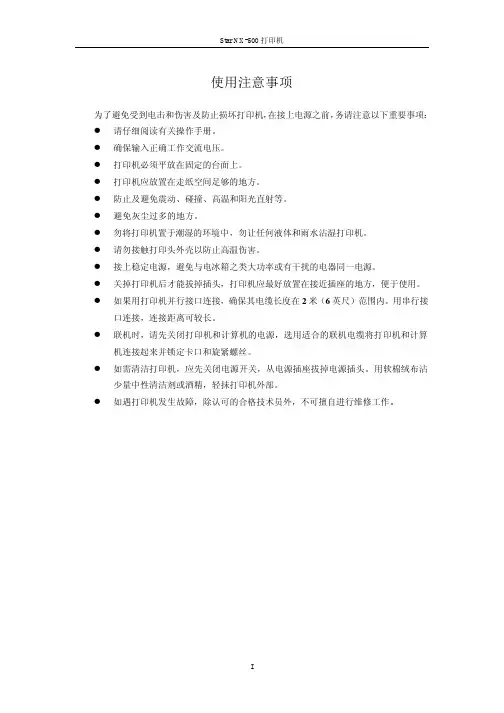

我公司有权拒绝提供保修使用注意事项为了避免受到电击和伤害及防止损坏打印机，在接上电源之前，务必请注意以下重要事项：●请仔细阅读有关操作手册。

●确保电源的电压值与打印机所规定的电压值一致，只能使用符合有关电压的插座。

●为保证安全操作，三脚插头必须插进三孔交流电源插座中，其中地线必须有效接地。

●电源延长线必须为三芯及正确连接以提供接地。

●如果插头不能插进交流电源插座，更换合适的电源插座。

●打印机必须平放在固定的台面上。

并防止及避免震动、碰撞、高温和阳光直射等。

●勿将打印机置于潮湿的环境中，勿让任何液体和雨水沾湿打印机。

●请勿接触打印头外壳以防止高温伤害。

●联机时，请先关闭打印机和计算机的电源，选用适合的联机电●缆将打印机和计算机连接起来并锁定卡口和旋紧螺丝。

绪 言承蒙惠顾，购得DS-1100打印机。

在使用本机前，请细阅这本用户手册，以便能正确使用。

并且请妥善保存这本手册，万一有不了解或故障时，这本手册会带给您很大的帮助。

DS-1100打印机是得实集团与日本西铁城公司合作开发、生产的超高速24针平推式票据打印机。

DS-1100采用高速打印头设计，打印速度高达188汉字/秒，打印针寿命3亿次，前后两种平推式进纸，1000万字符长寿命耐用大色带，GB18030中文大字符集硬字库及多款防改写数字、半角英数字及八款条形码打印，使DS-1100在硬件方面别具特色。

在软件方面，DS-1100秉承了得实系列打印机的高性能、高兼容性，可兼容所有STAR、EPSON和OKI 打印机，方便的自动撕纸功能及参数设置功能是得实打印机的特色。

打印机针调整和断针自动补偿功能是得实打印机的专利技术。

DS-1100设计精美、外形精巧、功能齐全、用途广泛，是税务、银行、运输、医院、商业、POS系统等票据用户的极佳选择。

目录第1章安装打印机.....................................1-11.1开箱和检查......................................1-11.2放置打印机......................................1-21.3打印机部件......................................1-31.4安装和更换色带盒................................1-51.5打印机和主机连接.................错误！未定义书签。

1.6连接电源........................................1-61.7安装打印驱动程序...............................1-10第2章纸的安装和使用.................................2-12.1选纸............................................2-12.2调校打印头间隙..................................2-12.3装入单页纸......................................2-22.4装入链式纸......................................2-4第3章控制面板.......................................3-13.1按钮及其指示灯..................................3-13.2开机功能........................................3-43.3组合功能........................................3-7第4章参数设置.......................................4-14.1如何选择打印机参数设置..........................4-14.2如何进行参数设置................................4-24.3如何进行双向测试及纵向校正.....................4-184.4如何进行打印针自动调整设置.....................4-224.5如何进行打印针补偿设置.........................4-244.6票据通设置和使用...............................4-264.7如何恢复出厂参数设置...........................4-29第5章故障和保养.....................................5-15.1故障处理........................................5-15.2保养与维护......................................5-6第6章规格...........................................6-16.1打印机规格......................................6-16.2接口接头引脚....................................6-46.3字符集..........................................6-86.4控制码摘要表...................................6-146.4.1ESC/P和LQ仿真控制码摘要表..................6-146.4.2OKI仿真控制码摘要表........................6-18安全规范第1章 安装打印机1.1 开箱和检查打开纸箱，对照下图检查箱内部件和附件是否齐全。
