电磁阀原理及使用注意事项实用版

编号：SY-AQ-05098( 安全管理)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑电磁阀原理及使用注意事项Principle of solenoid valve and matters needing attention电磁阀原理及使用注意事项导语：进行安全管理的目的是预防、消灭事故，防止或消除事故伤害，保护劳动者的安全与健康。

在安全管理的四项主要内容中，虽然都是为了达到安全管理的目的，但是对生产因素状态的控制，与安全管理目的关系更直接，显得更为突出。

1.电磁阀从原理上分为三大类：1）直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

2）分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。

3）先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。

2.电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构。

电磁阀工作原理电磁阀是一种常用的控制元件，用于控制液体或气体的流动。

它通过电磁力的作用来控制阀门的开关，从而实现流体的控制。

电磁阀由电磁铁和阀体两部分组成。

电磁铁包括线圈、铁芯和阀门，阀体包括阀座、阀门和密封件。

电磁阀的工作原理如下：1. 基本结构电磁阀的基本结构包括线圈、铁芯、阀门、阀座和密封件。

线圈通过通电产生磁场，磁场作用于铁芯，使其产生吸引力或推力，从而控制阀门的开关。

2. 工作过程当电磁阀通电时，线圈中的电流产生磁场，磁场作用于铁芯，使其产生磁力。

磁力作用于阀门，使阀门关闭或打开。

当线圈断电时，磁场消失，阀门恢复原来的状态。

3. 工作原理电磁阀的工作原理主要依靠电磁铁的磁力作用。

当电流通过线圈时，线圈产生磁场，磁场作用于铁芯，使其产生磁力。

磁力作用于阀门，使阀门关闭或打开。

当线圈断电时，磁场消失，阀门恢复原来的状态。

4. 工作方式电磁阀可以分为直动式和导向式两种工作方式。

直动式电磁阀的阀门直接受到电磁力的作用，开关速度快；导向式电磁阀通过导向阀来控制阀门的开关，开关速度相对较慢。

5. 应用领域电磁阀广泛应用于工业自动化控制系统中，如液压系统、气动系统、液位控制系统等。

它们可以控制液体或气体的流动，实现自动化控制。

6. 特点和优势电磁阀具有体积小、重量轻、结构简单、可靠性高、使用寿命长等特点。

它们能够快速响应，具有良好的控制性能，适用于各种复杂的工况环境。

7. 注意事项在使用电磁阀时，需要注意以下几点：- 选择合适的电磁阀型号和规格，根据实际需求确定工作压力、流量和介质等参数。

- 定期检查电磁阀的工作状态，确保其正常运行。

- 避免电磁阀过载使用，以免损坏线圈或其他部件。

- 注意电磁阀的维护保养，及时更换损坏的密封件或其他零部件。

总结：电磁阀是一种常用的控制元件，通过电磁力的作用来控制阀门的开关，实现液体或气体的流动控制。

它的工作原理主要依靠电磁铁的磁力作用，通过通电和断电来控制阀门的开关。

电磁阀原理及使用注意事项电磁阀是一种利用电磁力控制液体或气体流动的装置。

它由电磁铁和阀体组成，当通电时，电磁铁会产生磁场，磁场作用在阀体上，使得阀体上的阀门打开或关闭，从而控制介质的流通。

电磁阀的工作原理主要有两种：直动式和间接式。

直动式电磁阀的阀门直接由电磁铁驱动，当通电时，电磁铁吸引阀门，阀门打开，介质流通；间接式电磁阀的阀门由电磁铁间接驱动，通电时，电磁铁吸引阀门控制杆，通过杆传递力量给阀门，阀门打开。

电磁阀广泛应用于工业自动化控制系统中，可控制气体、液体的流量、方向、压力等。

它具有响应速度快、可靠性高、体积小、功耗低等优点，在控制各种工业流程中起着非常重要的作用。

使用电磁阀时需要注意以下几点：1. 选型准确：根据工作介质、流量、压力等特性选择适合的电磁阀。

不同的工况对电磁阀的要求不同，选型不当可能导致电磁阀不能正常工作或损坏。

2. 安装正确：根据电磁阀的使用要求进行正确的安装。

安装时应注意阀门的方向、进出口的连接方式等，确保电磁阀的顺利工作。

3. 维护保养：定期对电磁阀进行检查和保养，保持其正常工作状态。

清洁阀体和阀门，检查阀门的密封性能，确保阀门的正常开关和密封。

4. 防止堵塞：对于易结垢的介质，应定期清洗阀门，防止阀门堵塞。

同时，对于颗粒较大的介质，应在电磁阀前安装过滤器，防止颗粒物进入阀体。

5. 电气保护：电磁阀的控制电路应进行正确的电气保护，避免过电流、过电压等情况对电磁阀造成损害。

选择合适的控制电源和保护装置，确保电磁阀的长期正常工作。

6. 温度适应：根据工作环境的温度要求选择适合的电磁阀。

高温或低温环境会对电磁阀的使用寿命和性能产生影响，需要选择能够适应这些温度的电磁阀。

7. 防爆要求：对于易燃、易爆、有特殊安全要求的场所，应选择具有防爆性能的电磁阀。

防爆电磁阀可以避免因电弧、火花等引起的火灾和爆炸事故。

总之，电磁阀是一种非常重要的工业自动化控制设备，正确选择和使用电磁阀对于工业生产的正常进行至关重要。

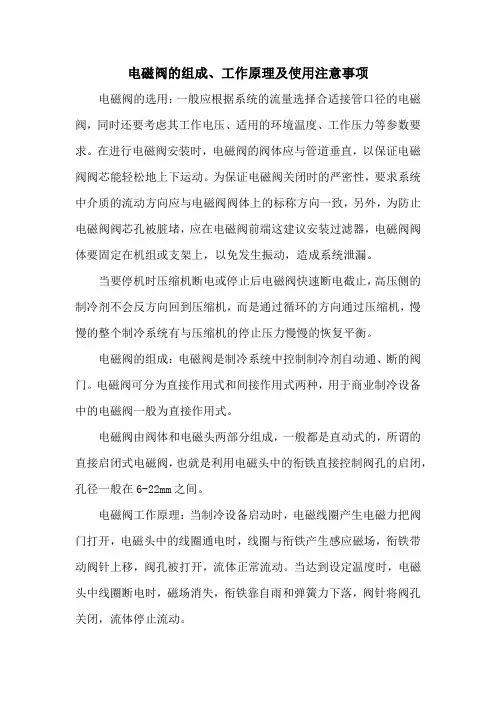

电磁阀的组成、工作原理及使用注意事项电磁阀的选用：一般应根据系统的流量选择合适接管口径的电磁阀，同时还要考虑其工作电压、适用的环境温度、工作压力等参数要求。

在进行电磁阀安装时，电磁阀的阀体应与管道垂直，以保证电磁阀阀芯能轻松地上下运动。

为保证电磁阀关闭时的严密性，要求系统中介质的流动方向应与电磁阀阀体上的标称方向一致，另外，为防止电磁阀阀芯孔被脏堵，应在电磁阀前端这建议安装过滤器，电磁阀阀体要固定在机组或支架上，以免发生振动，造成系统泄漏。

当要停机时压缩机断电或停止后电磁阀快速断电截止，高压侧的制冷剂不会反方向回到压缩机，而是通过循环的方向通过压缩机，慢慢的整个制冷系统有与压缩机的停止压力慢慢的恢复平衡。

电磁阀的组成：电磁阀是制冷系统中控制制冷剂自动通、断的阀门。

电磁阀可分为直接作用式和间接作用式两种，用于商业制冷设备中的电磁阀一般为直接作用式。

电磁阀由阀体和电磁头两部分组成，一般都是直动式的，所谓的直接启闭式电磁阀，也就是利用电磁头中的衔铁直接控制阀孔的启闭，孔径一般在6-22mm之间。

电磁阀工作原理：当制冷设备启动时，电磁线圈产生电磁力把阀门打开，电磁头中的线圈通电时，线圈与衔铁产生感应磁场，衔铁带动阀针上移，阀孔被打开，流体正常流动。

当达到设定温度时，电磁头中线圈断电时，磁场消失，衔铁靠自雨和弹簧力下落，阀针将阀孔关闭，流体停止流动。

电磁阀的作用与工作原理：制冷系统分高压和低压，液态和气态，为了防止压缩机停机后高压液态的制冷剂对压缩机形成冲击，故采用电磁阀来保护，当压缩机启动前系统压力处于平衡的状态所以不存在冲击，这时电磁阀供电打开压缩机启动，制冷剂循环制冷。

电磁阀常见的故障：1、电源接线不良，只需要重新接线或者是接好插件即可。

2、电源的电压不稳定需要及时的调整电压恢复到额定值。

3、系统内存在杂质造成电磁阀的主阀芯或者是动铁阀芯被卡死，必须及时清洁系统内的杂质然后更换电磁阀。

4、电磁阀本身的质量问题或者是工作年限太长，需要更换新的。

电磁阀的原理和应用电磁阀是一种可以控制流体流动的设备，它基于电磁效应来实现开关控制。

本文将详细介绍电磁阀的工作原理以及其在各个领域中的应用。

一、电磁阀的工作原理电磁阀由电磁铁和阀体组成，电磁铁是电磁阀的驱动部分。

当电流通过电磁铁时，会产生一个磁场，这个磁场会吸引或释放移动部件，从而控制阀体的开关状态。

具体而言，电磁阀通过控制电磁铁通电和断电来实现开关的控制。

当电流通电时，电磁铁产生磁场，吸引移动部件，使阀体开启；当电流断电时，磁场消失，移动部件被弹簧或气压恢复原始位置，阀体关闭。

这种通过电磁效应来实现开关控制的原理，使得电磁阀成为了控制流体流动的重要设备。

二、电磁阀的应用领域1. 工业自动化在工业生产中，需要控制气体或液体的流动，电磁阀被广泛应用于各种自动化系统中。

比如，自动化生产线上的流体控制、机械设备中的冷却系统、燃气锅炉的燃气控制等。

2. 农业灌溉电磁阀在农业灌溉系统中扮演着重要的角色。

通过控制电磁阀的开关状态，可以实现灌溉系统的自动化控制。

例如，可以根据作物的需水量和土壤湿度来自动控制电磁阀的开启和关闭，从而实现灌溉的精确控制。

3. 餐饮业电磁阀在餐饮业中也得到了广泛的应用。

例如，咖啡机、饮料机等设备都需要通过电磁阀控制水流的开闭。

此外，热水锅炉、蒸汽炉等厨房设备中的温控系统也需要电磁阀进行流体控制。

4. 医疗设备在医疗设备中，电磁阀也扮演着重要的角色。

例如，呼吸机、输液泵等设备需要通过电磁阀来控制气体或液体的流动，从而实现病人的治疗或监测。

5. 汽车工业电磁阀在汽车工业中的应用也非常广泛。

例如，发动机的燃油喷射控制、变速器的换挡控制等都需要电磁阀进行精确的流体控制。

6. 家居设备一些家居设备中也会采用电磁阀。

例如，洗衣机、洗碗机等家电中的水流控制就需要电磁阀的帮助。

通过以上例子可以看出，电磁阀的应用范围非常广泛，涉及到各个领域的流体控制。

正是因为电磁阀在控制流体方面的独特优势，使其成为了这些设备中不可或缺的组成部分。

电磁阀的原理及应用1. 电磁阀的工作原理电磁阀是一种利用电磁原理控制气体或液体流动的装置。

它由电磁阀体、阀芯和导磁铁等组成。

以下是电磁阀的工作原理的详细说明：•电磁阀体：电磁阀体由阀座和外壳构成，阀座上有进口和出口，通过这两个通道介导气体或液体的流动。

•阀芯：阀芯是电磁阀的关键部件，它在电磁力的作用下，打开或关闭进口和出口之间的通道。

阀芯上设置有密封元件，以确保在关闭状态下不发生泄漏。

•导磁铁：导磁铁是由线圈和磁铁构成的，当通过线圈加上电流时，产生的磁场会使磁铁吸引或释放阀芯，从而控制流体的流动。

•控制电路：控制电路用于控制导磁铁的电流，可以通过开关或电气信号来实现电磁阀的开关控制。

2. 电磁阀的应用2.1 工业领域电磁阀在工业领域有着广泛的应用，主要体现在以下几个方面：•气动控制系统：电磁阀可用于控制气动设备，例如气缸、气动阀门等，实现自动化生产线上各种动作的控制，提高生产效率。

•液压控制系统：电磁阀可用于液压控制系统，如液压传动、液压启闭机构等。

通过控制电磁阀的开关，可以改变液压系统的流量、压力和方向等参数。

•环境监测系统：电磁阀可用于环境监测系统中的气体采样、气体分析和气体排放等环节。

通过电磁阀的控制，可以实现对不同气体的取样、传输和处理。

2.2 家用电器电磁阀也广泛应用于各类家用电器，主要体现在以下几个方面：•洗衣机：电磁阀用于控制洗衣机进水和排水，通过控制阀芯的开关，实现进水、排水的控制。

•冰箱：冰箱中的制冷系统需要通过电磁阀来控制制冷剂的流动，从而实现冷却和保持低温的功能。

•饮水机：电磁阀在饮水机中用于控制自来水和过滤后的水的流动，保证水的净化和供应。

2.3 其他领域此外，电磁阀还在医疗设备、交通系统等领域得到广泛应用：•医疗设备：电磁阀在医疗设备中用于控制液体药剂的输送，如输液器和呼吸机等。

•交通系统：电磁阀用于控制汽车空调系统中的制冷循环和加热循环的切换，以及控制液压刹车系统和气动悬挂系统。

电磁阀的工作原理及应用1. 电磁阀的概述电磁阀是一种基于电磁力控制流体的设备，通过对电磁阀线圈施加电流来控制阀门的开关。

电磁阀由阀体、电磁铁组合而成，其主要工作原理是通过电磁力的作用使阀门开关。

2. 电磁阀的工作原理电磁阀的工作原理基于安培定律和法拉第电磁感应定律。

2.1 动作原理当电磁线圈通电时，产生的磁场会使得阀体内部的铁芯磁化并吸合，从而打开阀门；当电磁线圈断电时，磁场消失，铁芯失去磁化并回弹，阀门关闭。

2.2 工作过程1.电磁线圈通电：线圈中的电流会产生磁场，磁场的作用使得阀门打开。

此时，流体可以从阀门通过。

2.电磁线圈断电：线圈中断电后，磁场消失，阀门关闭。

此时，阀门停止流体通过。

2.3 特点•快速响应：由于电磁阀的工作原理是基于电磁力，因此响应速度快，可以迅速实现阀门的开关。

•可靠性高：电磁阀结构简单，没有动作件，因此寿命长且容易维护。

•隔离性强：电磁阀在开关状态下，可以有效地隔离流体，在工业控制系统中起到重要的作用。

3. 电磁阀的应用领域电磁阀广泛应用于各个领域，特别是涉及流体控制的工业领域。

3.1 自动化控制系统电磁阀在自动化控制系统中起着关键作用。

通过控制电磁阀的开关状态，可以实现对流体的控制，如液体的流量、液位和压力控制等。

3.2 液压与气动系统在液压和气动系统中，电磁阀用于控制流体的流向和流量。

例如，当液压系统中需要切换液压缸的工作方向，可以通过控制相应的电磁阀来实现。

3.3 燃气系统电磁阀在燃气系统中用于控制燃气的流量和开关。

例如，当燃气燃烧设备需要启停时，可以通过控制相应的电磁阀来实现燃气的供应或切断。

3.4 生命科学领域电磁阀在生命科学研究和医疗设备中也有应用。

例如，在实验室中对生物样品进行自动化处理时，可以通过控制电磁阀来调控液体的添加和移除。

3.5 其他领域除了上述领域之外，电磁阀还广泛应用于汽车工业、冶金工业、农业、环境保护等领域。

4. 总结电磁阀基于电磁力控制流体的开关，具有快速响应、可靠性高和隔离性强等优点。

电磁阀的工作原理电磁阀是一种利用电磁原理控制液体或气体流动的装置。

它由电磁铁和阀体组成，通过控制电磁铁的通断来控制阀体的开关状态。

电磁阀的工作原理如下：1. 结构组成- 电磁铁（线圈）：由绕制在绝缘线圈上的导线组成，当通电时会产生电磁场。

- 阀体：包含阀门和密封部件，用于控制流体的通断。

2. 通电状态- 当电流通过电磁铁的线圈时，电流会在导线中形成磁场。

- 这个磁场会使得电磁铁产生磁性，吸引或推动与之相连的活动部件。

- 通过磁力的作用，活动部件会改变阀体的状态，使流体通路打开或关闭。

3. 断电状态- 当电流停止通过电磁铁的线圈时，磁场消失，电磁铁失去磁性。

- 活动部件受到弹簧或其他机械力的作用，恢复到原始位置。

- 阀体的状态也随之改变，使流体通路打开或关闭。

电磁阀的工作原理还可以进一步解释如下：4. 工作原理- 在电磁阀中，电磁铁的线圈通电后产生的磁场会使得磁芯（活动部件）被吸引或推动，改变阀体的状态。

- 当线圈通电时，磁场使得磁芯与阀体之间的密封部件打开或关闭，改变流体通路。

- 通过控制电磁铁的通断状态，可以控制磁芯的位置和阀体的开关状态，从而实现对流体的控制。

5. 工作过程- 通常情况下，电磁阀处于断电状态，磁芯被弹簧或其他机械力推动，使阀体保持关闭状态。

- 当外部信号触发电磁铁通电时，线圈中的电流产生磁场，吸引磁芯与阀体之间的密封部件打开。

- 这使得流体可以通过阀体，实现流动或停止流动，具体取决于阀体的设计和连接方式。

- 当外部信号停止触发电磁铁时，电磁铁断电，磁芯受到弹簧力或其他机械力的作用，恢复到原始位置，阀体再次关闭。

通过控制电流的通断，可以实现电磁阀的开关控制。

电磁阀可用于控制液体或气体的流量、方向和压力，广泛应用于工业自动化、液压系统、供水系统、气体控制系统等领域。

需要注意的是，不同类型的电磁阀在结构和工作原理上可能会有差异，具体的工作原理和操作方式会根据具体的电磁阀型号和应用场景而有所不同。

电磁阀工作原理及应用电磁阀是一种利用电磁力对机械运动进行控制的设备。

其工作原理主要基于电磁感应和磁力定律。

电磁阀通过控制电流的通断，使得阀芯在电磁力的作用下产生运动，从而控制介质的通断或流量。

下面将详细介绍电磁阀的工作原理及应用。

一、工作原理：电磁阀由电磁线圈和阀体组成，电磁线圈通电时产生磁场，通过对磁场的控制来控制阀芯的运动。

根据控制电磁线圈的连接方式的不同，电磁阀可分为直流电磁阀和交流电磁阀。

1.直流电磁阀：直流电磁阀的电磁线圈一般为螺线管，通过控制电流的通断，产生磁场，磁场作用在阀芯上，使阀芯移动，从而控制介质的通断或流量。

当电流通入螺线管时，由于电流的方向与磁场方向一致，产生的磁力将引起阀芯向电磁线圈方向移动，从而打开阀门；当电流断开时，由于磁场消失，弹簧的作用使阀芯恢复原位，阀门关闭。

2.交流电磁阀：交流电磁阀的电磁线圈一般为环形线圈，通过交流电源的正负半周期的切换，产生交变的磁场，使阀芯产生周期性的运动。

当电流通入线圈时，由于正负半周期的磁场方向不同，阀芯将产生往复运动，从而控制介质的通断或流量。

二、应用：电磁阀广泛应用于工业控制领域，其主要应用如下：1.液压系统控制：电磁阀可用于控制液压装置的压力、流量和方向。

当电磁阀通电时，阀芯打开，液体流过。

当电磁阀断电时，阀芯关闭，阻止液体流动。

2.气动系统控制：电磁阀可用于气动装置的压力、流量和方向的控制。

当电磁阀通电时，阀芯打开，气体流过。

当电磁阀断电时，阀芯关闭，阻止气体流动。

3.液位控制：通过控制电磁阀的开关来控制液位的上升和下降。

当电磁阀通电时，阀芯打开，液体流入；当电磁阀断电时，阀芯关闭，阻止液体流入。

4.温度控制：通过控制电磁阀的开关来调节流体的温度。

当要降低流体温度时，电磁阀通电，冷却液流入；当要升高流体温度时，电磁阀断电，冷却液停止流入。

5.自动化设备控制：电磁阀可用于自动化设备中的控制元件，实现自动启停、顺序控制等功能。

总之，电磁阀是一种重要的工业控制元件，通过控制电流的通断，实现对介质的通断或流量的控制。

电磁阀说明书电磁阀说明书1. 简介电磁阀是一种常见的控制装置，通过电磁力作用来控制介质（例如液体、气体或气体）的流动。

电磁阀广泛应用于各种工业领域，例如液压系统、气动系统、冷却系统等。

本说明书旨在介绍电磁阀的工作原理、结构、安装和使用方法。

2. 工作原理电磁阀是由电磁线圈和阀体组成的。

电磁线圈通过通电产生磁场，使阀体内的阀芯移动，从而开启或关闭阀门。

在通电或断电状态下，电磁阀起到控制介质流动的作用。

当线圈通电时，磁场吸引阀芯，使阀门打开；当线圈断电时，阀芯弹簧恢复原位，阀门关闭。

3. 结构电磁阀主要由以下几个部分组成：- 阀体：包含阀门和管道接口，用于控制介质的流动。

- 阀芯：位于阀体内，受到电磁力控制，用于打开或关闭阀门。

- 电磁线圈：位于阀体外侧，通过通电产生磁场，控制阀芯的移动。

- 弹簧：用于恢复阀芯原位，关闭阀门。

- 密封件：防止介质泄漏，保证阀门的密封性能。

4. 安装方法在安装电磁阀时，需要注意以下几点：1. 选择合适的阀门类型和规格，根据实际需要确定。

2. 确保安装位置符合要求，避免电磁阀受到外力干扰或介质堵塞。

3. 注意阀门的进出口方向，确保介质能够顺利流动。

4. 连接接口要牢固可靠，确保不会发生泄漏。

5. 注意接线的正确性，防止电磁阀工作异常。

5. 使用方法电磁阀使用时需要注意以下几点：1. 确保电源的正常供应，电压和频率要与电磁阀的标定值相匹配。

2. 操作开关或控制装置，控制电磁阀的通电和断电。

3. 注意使用环境温度，避免过高或过低的温度对电磁阀的影响。

4. 定期检查电磁阀的工作状态，确保正常运行。

5. 当电磁阀长时间不使用时，应断开电源，并进行必要的维护。

6. 注意事项在使用电磁阀时，需要特别注意以下事项：1. 严禁在电磁阀上进行改装或修理，以免造成故障或危险。

2. 禁止超负荷使用电磁阀，确保电磁阀在额定压力和温度下正常工作。

3. 当电磁阀出现异常情况（如漏电、发热等）时，应立即停止使用，并寻求专业人士的帮助。

2023年电磁阀原理及使用注意事项一、电磁阀原理电磁阀是一种利用电磁原理实现开关控制的装置。

其工作原理是通过电磁铁产生的磁场来控制阀门的开闭。

电磁铁由线圈和铁芯组成，当通过电流通过线圈时，产生的磁场使铁芯被吸引，从而使阀门开启；反之，当电流停止流动时，磁场消失，铁芯回到初始位置，阀门关闭。

具体来说，电磁阀的原理可以分为两部分：电磁部分和机械部分。

电磁部分由线圈、铁芯和阀芯组成，机械部分由阀体和阀座组成。

当线圈通电时，线圈中产生的磁场使铁芯受到吸引力，向上运动，阀芯从阀座上抬起，阀门打开；当线圈断电时，铁芯受到弹簧力的作用，向下运动，阀芯与阀座接触，阀门关闭。

二、使用注意事项1. 选择合适的电磁阀型号和规格。

根据工作场景和要求选择合适的电磁阀型号和规格，包括通径、材质、工作压力等参数。

同时，要确保电磁阀的工作温度范围符合要求。

2. 正确安装电磁阀。

电磁阀需要垂直或水平安装，避免倾斜或倒置安装。

电磁阀安装时应避免有振动和冲击，以免影响其正常工作。

3. 保持电磁阀清洁。

长期使用的电磁阀可能会积累污垢和杂质，需定期清洁和维护，避免影响其正常运行。

清洁时要注意使用适当的清洗剂，不要使用腐蚀性强的溶剂。

4. 预防电磁阀漏气。

电磁阀在工作中可能会发生漏气现象，影响其工作效果。

预防电磁阀漏气的方法包括定期检查阀门密封性能、及时更换损坏的密封件等。

5. 避免电磁阀受潮。

电磁阀对潮湿环境较为敏感，需避免受潮。

可以采用防潮箱、密封罩等方式进行防护。

6. 定期检查电磁阀的线路和接线端子。

电磁阀的线路和接线端子要保持正常，定期检查电磁阀的线路和接线端子是否松动或损坏，及时修复或更换。

7. 注意电磁阀的工作环境和工作状态。

电磁阀应在干燥、无腐蚀性气体和灰尘的环境中使用，避免进入腐蚀性气体或液体。

同时，在使用电磁阀时要注意其工作状态，如电磁铁发热是否正常等。

8. 合理控制电磁阀的工作时间和频率。

过频繁或过长时间的使用可能导致电磁阀过热或损坏，在使用过程中要合理控制工作时间和频率，避免电磁阀的过载运行。

电磁阀工作原理电磁阀是一种常用的控制元件，广泛应用于工业自动化领域。

它通过电磁力的作用来控制流体介质的通断，实现对管道流量、压力和方向的控制。

在本文中，我们将详细介绍电磁阀的工作原理及其相关知识。

一、电磁阀的基本结构电磁阀主要由电磁铁、阀体、阀芯和弹簧等组成。

其中，电磁铁是电磁阀的核心部件，它由线圈和铁芯组成。

当电流通过线圈时，会在铁芯上产生磁场，从而使阀芯受到电磁力的作用，实现阀门的开启或者关闭。

二、电磁阀的工作原理1. 常开型常开型电磁阀在无电流情况下，阀芯由弹簧压力将阀门保持在开启状态。

当电流通过线圈时，电磁铁产生磁场，磁场作用于阀芯，克服了弹簧的压力，使阀芯向上挪移，阀门关闭。

当电流断开时，弹簧的压力将阀芯恢复到开启状态。

2. 常闭型常闭型电磁阀在无电流情况下，阀芯由弹簧压力将阀门保持在关闭状态。

当电流通过线圈时，电磁铁产生磁场，磁场作用于阀芯，克服了弹簧的压力，使阀芯向下挪移，阀门打开。

当电流断开时，弹簧的压力将阀芯恢复到关闭状态。

三、电磁阀的工作过程电磁阀的工作过程可以分为两个阶段：吸合阶段和保持阶段。

1. 吸合阶段当电流通过线圈时，电磁铁产生磁场，磁场作用于阀芯，克服了弹簧的压力，使阀芯挪移到吸合位置。

在吸合位置，阀芯与阀座之间的间隙被打开，流体介质可以通过阀门。

2. 保持阶段在保持阶段，电磁阀的线圈中的电流保持稳定，电磁铁继续产生磁场，使阀芯保持在吸合位置。

阀芯与阀座之间的间隙保持打开状态，流体介质可以持续通过阀门。

四、电磁阀的应用领域电磁阀广泛应用于工业自动化领域，主要用于控制液体温和体介质的通断和流量调节。

以下是一些常见的应用领域：1. 液压系统：电磁阀在液压系统中用于控制液压油的流量和压力，实现对液压缸、液压马达等执行元件的控制。

2. 自动化生产线：电磁阀在自动化生产线中用于控制气动设备的通断和动作顺序，实现自动化生产的连续性和高效性。

3. 空调系统：电磁阀在空调系统中用于控制冷凝器和蒸发器之间的制冷剂流动，实现空调系统的制冷和制热功能。

电磁阀的使用说明引言：电磁阀是一种电磁控制的开关设备，广泛应用于工业自动化控制系统中。

本文将为您介绍电磁阀的基本原理、安装要求以及使用注意事项，以帮助您正确使用电磁阀并确保其正常运行。

一、基本原理电磁阀是利用电磁力控制流体介质的开关装置。

其工作原理基于电磁铁的吸合和释放，通过电磁铁的控制，控制介质的流通或截断。

电磁阀一般由电磁铁和阀体两部分组成，当电磁铁通电时，磁场会使阀芯产生吸引力，使得阀芯与阀座贴合，介质通路打开；当电磁铁断电时，磁场消失，阀芯受到弹簧力的作用回弹，阀座关闭，中断介质的流通。

二、安装要求1. 选用适当型号的电磁阀，必须根据实际需求确定电磁阀的口径、压力等参数，确保其能够满足控制系统的要求。

2. 安装电磁阀时，注意将其安装在水平或倾斜不超过5°的位置，以确保阀内部零件的正常工作，防止泄漏。

3. 针对不同介质的使用需求，选择相应的密封材料，以确保电磁阀的密封性能。

4. 安装电磁阀时，应保持周围环境清洁，并避免灰尘、杂质等进入阀体，影响阀芯的正常工作。

三、使用注意事项1. 在使用电磁阀前，请确保电源符合电磁阀的额定电压。

同时，应按照电磁阀的接线图正确接线，以免引起短路或损坏设备。

2. 请勿将电磁阀的电磁线束曲折、剪断或过度拉扯，以免损坏电磁线圈。

3. 在使用过程中，应定期维护电磁阀，检查其密封性能、阀芯的灵活性以及电磁线圈的绝缘状况。

如有问题，请及时更换损坏部件。

4. 使用电磁阀时，请勿频繁开关，以免过于频繁的启停导致电磁阀温升过大，影响其使用寿命。

5. 在电磁阀运行过程中，如出现异常情况，如声音变大、漏水等，请立即停止使用，并检查原因并及时修理。

结语：电磁阀作为一种重要的控制元件，广泛应用于工业自动化控制系统中。

通过正确的安装和使用，可以确保电磁阀的正常工作，提高系统的稳定性和可靠性。

在使用电磁阀时，请务必遵守操作规程，并按照相关要求进行维护和维修，以延长电磁阀的使用寿命。

电磁阀原理及使用注意事项1）直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

2）分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点：在零压差或真空、高压时亦能可x动作，但功率较大，要求必须水平安装。

3）先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。

2.电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构。

电磁阀在选型时的注意事项一：适用性管路中的流体必须和选用的电磁阀系列型号中标定的介质一致。

流体的温度必须小于选用电磁阀的标定温度。

电磁阀允许液体粘度一般在20CST以下，大于20CST应注明。

工作压差，管路最高压差在小于0.04MPa时应选用如ZS,2W,ZQDF,ZCM系列等直动式和分步直动式；最低工作压差大于0.04MPa时可选用先导式（压差式）电磁阀；最高工作压差应小于电磁阀的最大标定压力；一般电磁阀都是单向工作，因此要注意是否有反压差，如有安装止回阀。

流体清洁度不高时应在电磁阀前安装过滤器，一般电磁阀对介质要求清洁度要好。

电磁阀原理及使用注意事项1.电磁阀从原理上分为三大类：1）直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

2）分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。

3）先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。

2.电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构。

电磁阀在选型时的注意事项一：适用性管路中的流体必须和选用的电磁阀系列型号中标定的介质一致。

流体的温度必须小于选用电磁阀的标定温度。

电磁阀允许液体粘度一般在20CST以下，大于20CST应注明。

工作压差，管路最高压差在小于0.04MPa时应选用如ZS,2W,ZQDF,ZCM系列等直动式和分步直动式；最低工作压差大于0.04MPa时可选用先导式（压差式）电磁阀；最高工作压差应小于电磁阀的最大标定压力；一般电磁阀都是单向工作，因此要注意是否有反压差，如有安装止回阀。

流体清洁度不高时应在电磁阀前安装过滤器，一般电磁阀对介质要求清洁度要好。

电磁阀的原理和应用电磁阀是一种通过电磁力控制流体流动的装置，广泛应用于工业控制系统中。

本文将从电磁阀的原理和应用两个方面展开论述，介绍电磁阀的工作原理以及在不同领域中的应用。

一、电磁阀的原理电磁阀的工作原理基于电磁力和磁通量的相互作用。

它主要由线圈、铁芯、阀门和密封件组成。

当电流通过线圈时，线圈产生的磁场会使得铁芯被磁化，阀门打开或关闭，从而控制流体的通断。

电磁阀通常通过电压的施加和断开来实现控制。

1.1 开关型电磁阀开关型电磁阀是最常见的一种类型，它由一个线圈和一个阀体组成。

在工作时，线圈受到电流激励，产生的磁场将阀体吸引或推开，从而改变流体通道的状态。

当线圈通电时，阀门打开；当线圈断电时，阀门关闭。

开关型电磁阀被广泛应用于液体或气体控制系统中。

1.2 比例型电磁阀比例型电磁阀可以根据电流的大小来控制流体的流量。

它主要由一个线圈、阀体和一个电流调节器组成。

通过改变电流的大小，可以调节电磁阀的开度，从而控制流体的通断和流量。

比例型电磁阀常用于需要精确控制流体流动的场合，如工业自动化控制系统。

二、电磁阀的应用电磁阀在日常生活和各个领域中都有重要应用。

下面将从工业、汽车和家庭三个方面介绍电磁阀的应用。

2.1 工业领域电磁阀在工业领域中广泛应用于流体控制系统。

它可以控制气体、液体和蒸汽等流体的通断和流量，用于控制阀门、气缸、执行器等设备的工作状态。

电磁阀的高可靠性和精确控制能力使得它在自动化生产线、冶金、化工、能源等领域发挥着重要作用。

2.2 汽车工业电磁阀在汽车工业中扮演着重要角色。

它被广泛应用于汽车发动机的燃油控制系统、传动系统和制动系统中。

例如，电磁喷油阀可以实现对燃油喷射量的精确控制，提高燃油的利用率和发动机的性能。

此外，电磁阀还被应用于汽车空调系统、座椅调节系统等部件的控制中。

2.3 家庭领域电磁阀在家庭领域中也有一定的应用。

例如，自动洗衣机中的水位控制系统使用电磁阀来控制水的进出，确保洗涤效果和节约用水。

电磁阀原理及使用注意事项电磁阀是一种由电磁力控制的阀门装置，它的原理是通过电磁线圈通电产生磁场，使阀体内的阀芯或阀片受到磁力作用，从而打开或关闭阀门。

电磁阀广泛应用于流体的控制领域，例如自动控制系统、工业生产流程中的流量控制等。

电磁阀的主要组成部分包括阀体、阀芯或阀片、电磁线圈和控制电路。

阀体是电磁阀的外壳，用于固定其他零部件，通常由金属材料制成。

阀芯或阀片是电磁阀的关键部件，通过受到电磁力的作用，实现打开、关闭或调节流体流量的功能。

电磁线圈是电磁阀的动力来源，通过通电产生磁场，激活阀芯或阀片。

控制电路用于控制电磁线圈的通断，从而控制阀芯或阀片的动作。

电磁阀的工作原理较为简单，当电磁线圈通电时，磁场将吸引阀芯或阀片，使其与阀座分离，流体通道打开。

当电磁线圈断电时，磁场消失，阀芯或阀片由于弹簧的作用回到初始位置，流体通道关闭。

控制电磁阀的通断可以通过外部控制电路实现，例如利用开关、计算机、PLC等设备。

在使用电磁阀时需要注意一些事项，以确保其正常工作和安全使用。

首先，为了保证电磁阀的正常工作，应正确选用电磁阀的型号和规格，根据具体的工作环境和要求进行选择。

其次，在安装电磁阀时，应正确接驳电磁线圈的电源，注意电源电压和频率的要求，以免影响电磁阀的工作。

同时，还需要注意电磁阀的接口连接，如螺纹接口、法兰接口等，确保连接紧固，并严禁出现漏气、漏油等现象。

在使用过程中，应注意电磁阀的工作环境和介质的特性。

电磁阀通常适用于不含腐蚀性和粉尘等杂质的中性介质。

如果介质具有腐蚀性，应选用适用的材料进行阀体和接口的选择，以免阀体损坏或介质泄漏。

如果介质带有杂质，应定期进行检查清理，以保证通道畅通。

此外，使用电磁阀时还需注意控制电路的安全性。

首先，应确保电磁阀的电源电压和控制电路的电压一致，以免因电压不匹配而损坏电磁阀。

其次，控制电路应符合相关的标准和规范，例如防护等级、防雷击能力等，以保证人身安全和设备的正常运行。

2023年电磁阀原理及使用注意事项____年电磁阀原理及使用注意事项引言：电磁阀，作为一种控制流体流动的装置，广泛应用于各个行业和领域。

随着科技的不断发展和进步，电磁阀的原理和使用也在不断地演变和改进。

本文将介绍____年最新的电磁阀原理和使用注意事项。

一、电磁阀原理：____年的电磁阀原理与传统电磁阀相比，主要在材料、结构和控制技术方面进行了改进和创新。

1. 材料创新：随着材料科学的进步，新型的磁性材料被广泛应用于电磁阀的制造中。

这些新材料具有更高的磁导率和磁感应强度，从而提高了电磁阀的开关速度和响应时间。

2. 结构创新：____年的电磁阀的结构也发生了一定的变化。

采用更紧凑的设计，减少了电磁阀的占地面积。

同时，结构也更加便于维护和维修，增加了电磁阀的使用寿命。

3. 控制技术创新：随着控制技术的不断发展，____年的电磁阀采用了更先进的控制技术。

比如采用可编程控制器（PLC）和传感器，实现了电磁阀的智能化控制。

可以对电磁阀的工作时间、开关频率等进行精确的控制。

二、电磁阀的使用注意事项：电磁阀作为一种重要的控制装置，在使用过程中需要注意以下几个方面：1. 选型准确：根据具体的工况要求选择合适的电磁阀。

需要考虑流体介质的性质、流量、压力等因素，确保选用的电磁阀能够满足实际需求。

2. 安装位置合理：电磁阀的安装位置对其工作性能有直接影响。

应避免大量冷凝水或杂质进入电磁阀内部，建议安装在干燥、通风良好的地方。

3. 使用环境恰当：电磁阀应避免长时间处于高温、潮湿或有腐蚀性气体的环境中，以免对电磁阀造成损坏。

4. 维护保养及时：定期对电磁阀进行维护保养，包括清洗、润滑、检查电磁阀的密封性能等。

保持电磁阀的正常工作状态，延长使用寿命。

5. 控制信号稳定：电磁阀的控制信号应稳定，避免出现控制信号的干扰或断电情况。

使用合适的控制设备，确保电磁阀能够正常开关。

6. 安全使用：在进行维护和操作电磁阀时，应按照安全操作规程进行，避免发生安全事故。

电磁阀原理及使用注意事项1）直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

2）分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。

当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。

3）先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。

2.电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构。

电磁阀在选型时的注意事项一：适用性管路中的流体必须和选用的电磁阀系列型号中标定的介质一致。

流体的温度必须小于选用电磁阀的标定温度。

电磁阀允许液体粘度一般在20CST以下，大于20CST应注明。

工作压差，管路最高压差在小于0.04MPa时应选用如ZS,2W,ZQDF,ZCM系列等直动式和分步直动式；最低工作压差大于0.04MPa时可选用先导式（压差式）电磁阀；最高工作压差应小于电磁阀的最大标定压力；一般电磁阀都是单向工作，因此要注意是否有反压差，如有安装止回阀。

流体清洁度不高时应在电磁阀前安装过滤器，一般电磁阀对介质要求清洁度要好。
