安防监控系统材料设备安装的要求和重点

一、项目背景随着社会经济的发展，安全防范意识逐渐增强，安防监控系统在各个领域得到了广泛应用。

为确保监控系统的正常运行，提高安防效果，特制定本安防监控安装施工方案。

二、施工范围1. 监控系统设备安装：摄像机、硬盘录像机（DVR）、网络录像机（NVR）、显示屏等。

2. 综合布线：线缆敷设、桥架安装、线槽布置等。

3. 系统调试与验收。

三、施工流程1. 施工准备（1）施工人员：由具备相关专业技能的施工人员组成，包括电工、网络工程师、安防监控工程师等。

（2）施工材料：摄像机、硬盘录像机（DVR）、网络录像机（NVR）、显示屏、线缆、桥架、线槽、膨胀螺栓、接地线等。

（3）施工工具：电钻、扳手、螺丝刀、剥线钳、网络测试仪等。

2. 施工步骤（1）现场勘查：了解现场环境，确定监控点位置、数量及安装要求。

（2）设备安装：1）摄像机安装：选择合适的位置，确保摄像机视野开阔，无遮挡。

安装摄像机支架，调整摄像机角度，使其覆盖目标区域。

2）硬盘录像机（DVR）/网络录像机（NVR）安装：将DVR/NVR放置在合适的位置，连接电源线、网线等。

3）显示屏安装：根据现场环境，选择合适的显示屏安装位置，确保画面清晰、无畸变。

（3）综合布线：1）线缆敷设：按照设计图纸，进行线缆敷设，确保线缆走线合理、整齐。

2）桥架、线槽安装：根据现场环境，选择合适的桥架、线槽安装位置，确保安装牢固、美观。

（4）系统调试：1）连接设备：将摄像机、DVR/NVR、显示屏等设备连接，确保信号传输正常。

2）参数设置：根据现场需求，设置摄像机参数，如分辨率、帧率等。

3）画面回放：检查录像画面，确保画面清晰、无马赛克。

4）系统测试：进行系统测试，确保系统运行稳定、可靠。

（5）验收交付：1）现场验收：由甲方、监理、施工方共同进行现场验收，确认系统符合设计要求。

2）资料整理：整理施工资料，包括施工图纸、设备清单、验收报告等。

3）交付使用：将系统交付甲方使用，并提供相应的技术支持。

安防监控系统施工安装规范（暂行）目录安防监控系统施工安装规范（暂行） (1)第一章：监控机房及监控室安装规范 (4)1、机房及监控室的选取 (4)2、监控室及机房及监控室走线 (4)3、机房及监控室其他注意事项 (5)第二章：土建及立杆的安装 (5)1、立杆基础 (5)2、窨井制作 (6)3 、线缆管敷设 (7)4、接地体安装 (8)5、杆件制作与安装 (9)6、摄像机云台制作与安装 (10)7、土建施工及安装立杆的要求 (10)第三章：前端设备安装 (11)1、前端附属设施的安装规范 (11)2、摄像机的安装规范 (12)第四章：传输线缆的安装规范 (13)1、线缆布放要求： (13)2、绑扎总体要求 (13)3、线缆端接基本要求： (14)第五章：电源、接地要求 (15)1、电源要求 (15)2、防雷要求 (15)第六章：标签标识规范 (17)1、总体要求 (17)2、设备标签规范 (17)3、线缆标签规范 (17)第七章：竣工验收文件 (17)第一章：监控机房及监控室安装规范1、机房及监控室的选取选择噪音小、地面干净、空间宽敞（根据厂区实际情况考虑,建议面积大于30㎡）;地板：采用防静电活动地板，安装高度为300mm至350mm;天花板：采用铝合金针孔吸音天花，白色亚光；（禁止使用易产生粉尘的天花板）墙面：采用易清洁的阻燃材料作墙面装饰处理；照度：机房及监控室（室）照度在300~400LUX，其他房间在200~300LUX；具体安装数量参考以上数值作为依据，灯光具备分区、分组控制可根据外界光线的强弱进行调整。

温湿度：机房及监控室内必须保持一定的湿度和温度（温度建议为23±1℃，相对湿度宜为30%~75%），并有良好的通风条件。

2、监控室及机房及监控室走线线缆种类：包括通讯线、电源线。

通讯线要求必须采用带有屏蔽层的线缆，且通讯线和电源线尽量保持在一定的安全距离（15cm以上）；若通讯线和电源线垂直时，建议采用厚度在1.6mm以上的铁板覆盖交叉部分，平行距离小于15cm时，中间建议放置金属隔板，以防止对设备通信造成影响；布线方式：主要分为上走线、下走线两种布线方式，下走线施工方便省钱省工而且美观，但维护与机房及监控室扩容时比较麻烦。

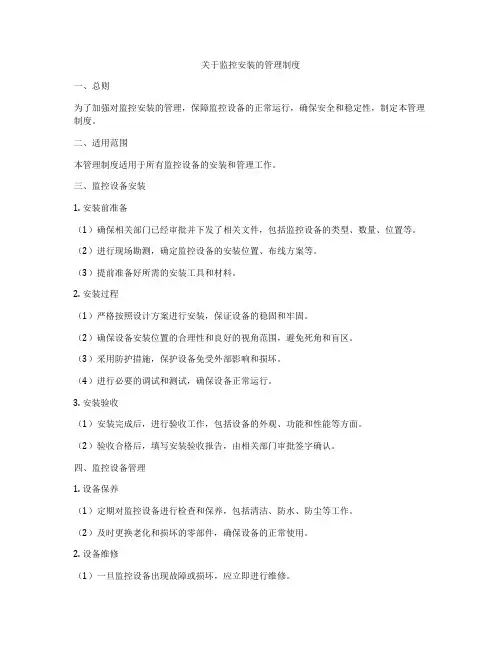

关于监控安装的管理制度一、总则为了加强对监控安装的管理，保障监控设备的正常运行，确保安全和稳定性，制定本管理制度。

二、适用范围本管理制度适用于所有监控设备的安装和管理工作。

三、监控设备安装1. 安装前准备（1）确保相关部门已经审批并下发了相关文件，包括监控设备的类型、数量、位置等。

（2）进行现场勘测，确定监控设备的安装位置、布线方案等。

（3）提前准备好所需的安装工具和材料。

2. 安装过程（1）严格按照设计方案进行安装，保证设备的稳固和牢固。

（2）确保设备安装位置的合理性和良好的视角范围，避免死角和盲区。

（3）采用防护措施，保护设备免受外部影响和损坏。

（4）进行必要的调试和测试，确保设备正常运行。

3. 安装验收（1）安装完成后，进行验收工作，包括设备的外观、功能和性能等方面。

（2）验收合格后，填写安装验收报告，由相关部门审批签字确认。

四、监控设备管理1. 设备保养（1）定期对监控设备进行检查和保养，包括清洁、防水、防尘等工作。

（2）及时更换老化和损坏的零部件，确保设备的正常使用。

2. 设备维修（1）一旦监控设备出现故障或损坏，应立即进行维修。

（2）对于无法及时维修的故障，应进行临时处理措施，保证设备的正常使用。

3. 设备更新（1）监控设备应随着技术的更新和发展进行及时更换和更新，确保设备的性能和功能跟上时代发展的步伐。

（2）设备更新需经过相关部门的审批和确认。

五、责任制度1. 设备安装责任（1）设备安装工作由专门的技术人员负责，确保安装工作的质量和效果。

（2）安装工作完成后，应由相关部门负责人进行验收确认。

对于存在质量问题的，应及时整改。

2. 设备管理责任（1）专门设立监控设备管理部门，对设备的保养、维修、更新等工作进行管理。

（2）管理部门要确保设备的正常运行和安全使用，定期进行检查和评估。

3. 违规处理（1）对于违反安装和管理制度的行为，给予相应的处罚和处理，确保企业的正常运行。

（2）对于监管部门和相关人员的失职和渎职行为，应严肃追究责任。

安防监控系统室外施工安装要求规范首先，选择合适的监控摄像机。

室外的监控系统经常接触到各种恶劣的气候条件，所以需要选择能够防水、耐高温、耐低温、抗风化等特殊性能的监控摄像机。

此外，还需要考虑到监控范围和分辨率等因素，确保它们能够满足实际需求。

其次，需要合理规划监控点位。

在室外环境中，监控点位的位置非常重要。

需要在安装过程中考虑到周围环境因素，例如建筑物、树木、灯光等，避免盲点和死角。

要保证监控点位的全方位监控能力，提高监控系统的效果。

同时，为了保护监控设备的安全，需考虑安装位置的易达性和防护措施。

第三，完善电源和布线系统。

室外施工安装需要为监控系统提供稳定和可靠的电源供应。

如果可能，可以采用UPS（不间断电源系统）来保证系统的持续运行，防止意外断电导致的数据丢失。

此外，还需要合理布线，保证监控摄像机与录像设备之间的连通性，避免信号干扰和数据丢失。

第四，加强系统安全性。

室外安防监控系统要求更高的安全性，防止非法侵入和破坏。

为了确保系统的安全性，可以采取以下措施：1.设置密码和权限控制，限制系统操作权限，防止非法人员擅自操作和篡改。

2.确保网络安全，设置防火墙和入侵检测系统，防止黑客攻击和病毒感染。

3.定期进行系统维护和巡查，确保设备的正常运行和性能。

4.安装防护罩和支架，保护监控设备免受恶劣天气和外力的破坏。

5.安装高效的录像设备，并设置合理的存储策略和备份机制，确保监控数据的安全性和可用性。

最后，进行系统调试和运行检测。

安防监控系统安装完毕后，需要进行系统调试和运行检测，确保系统的正常运行和性能稳定。

调试过程中，需要检查监控画面的清晰度、角度是否合适，信号传输是否正常等。

综上所述，安防监控系统室外施工安装要求规范，并不仅仅是简单地把摄像机安装在合适的位置，而是需要综合考虑监控设备的性能、监控点位的选择和布置、电源和布线系统的规划、系统的安全性以及系统的调试和运行检测等多个方面。

只有按照规范要求进行施工安装，才能更好地保障室外安防监控系统的正常运行和效果。

安防监控系统安装流程安防监控系统是一种重要的设备，广泛应用于各种场所，如住宅、商业区、工厂等。

它可以通过视频监控、入侵报警等功能来提供安全保障。

本文将为您介绍安防监控系统的安装流程。

一、前期准备在开始安装安防监控系统之前，我们需要进行一些前期准备工作。

首先，确定需要安装监控系统的区域和范围。

然后，进行周围环境的勘察，了解有无适合安装摄像头的位置以及安装所需的电源等设施。

接下来，我们需要编制安装方案，包括监控点位的布局、设备选型及所需材料等。

二、设备安装1. 安装摄像头根据前期准备的方案，确定摄像头的安装位置。

将摄像头固定在支架上，然后将支架安装在预定的位置上。

确保摄像头能够清晰地监控到所需区域，并且安装牢固稳定。

2. 铺设视频传输线路将摄像头与监控设备之间的视频传输线路进行铺设。

根据实际情况，选择合适的传输线缆，如同轴电缆、网线等。

保证线路的连接稳定可靠，避免信号干扰和损耗。

3. 安装监控设备根据安装方案，将监控设备（如录像机、网络视频服务器等）固定在安装位置上。

同时，确保设备与摄像头的连接正确无误。

4. 供电接入将监控设备与电源进行连接。

根据设备的功耗和供电要求，选择合适的供电方式，如直接插座供电、交流电源转直流电源等。

三、系统调试安装完设备后，需要进行调试以确保监控系统的正常运行。

首先，检查设备的供电情况，确保电源接入正常。

然后，通过监控设备的界面设置各项参数，如视频图像质量、录制时间等。

最后，进行系统的功能测试，包括视频监控、入侵报警、网络传输等功能。

四、培训与验收完成安防监控系统的安装和调试后，应对工作人员进行培训，使其熟悉系统的使用和维护。

同时，进行系统的验收，检查系统是否满足前期设定的安全需求和功能要求。

五、后期维护安防监控系统的后期维护至关重要。

定期对系统进行检查和维护，如检查设备是否正常运行、清洁摄像头镜头、备份重要的监控数据等。

同时，及时处理设备故障和异常情况，确保系统长期稳定运行。

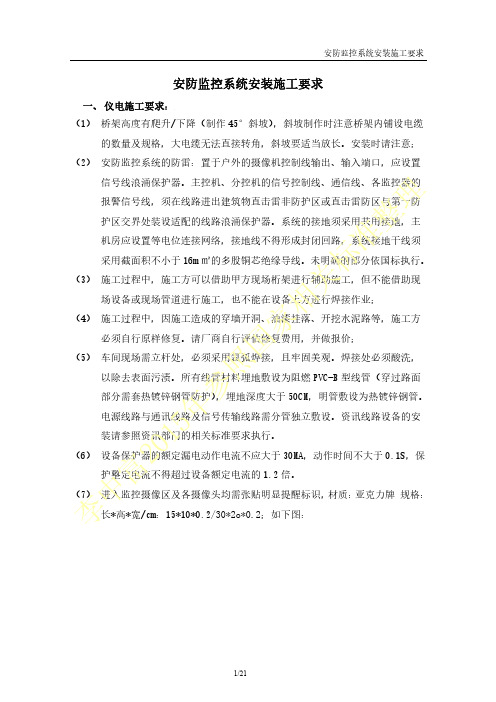

安防监控系统安装施工要求一、 仪电施工要求：（1） 桥架高度有爬升/下降（制作45°斜坡），斜坡制作时注意桥架内铺设电缆的数量及规格，大电缆无法直接转角，斜坡要适当放长。

安装时请注意；（2） 安防监控系统的防雷：置于户外的摄像机控制线输出、输入端口，应设置信号线浪涌保护器。

主控机、分控机的信号控制线、通信线、各监控器的报警信号线，须在线路进出建筑物直击雷非防护区或直击雷防区与第一防护区交界处装设适配的线路浪涌保护器。

系统的接地须采用共用接地，主机房应设置等电位连接网络，接地线不得形成封闭回路，系统接地干线须采用截面积不小于16m ㎡的多股铜芯绝缘导线。

未明确的部分依国标执行。

（3） 施工过程中，施工方可以借助甲方现场桁架进行辅助施工，但不能借助现场设备或现场管道进行施工，也不能在设备上方进行焊接作业； （4） 施工过程中，因施工造成的穿墙开洞、油漆挂落、开挖水泥路等，施工方必须自行原样修复。

请厂商自行评估修复费用，并做报价；（5） 车间现场需立杆处，必须采用氩弧焊接，且牢固美观。

焊接处必须酸洗，以除去表面污渍。

所有线管材料埋地敷设为阻燃PVC-B 型线管（穿过路面部分需套热镀锌钢管防护），埋地深度大于50CM，明管敷设为热镀锌钢管。

电源线路与通讯线路及信号传输线路需分管独立敷设。

资讯线路设备的安装请参照资讯部门的相关标准要求执行。

（6） 设备保护器的额定漏电动作电流不应大于30MA，动作时间不大于0.1S，保护整定电流不得超过设备额定电流的1.2倍。

（7） 进入监控摄像区及各摄像头均需张贴明显提醒标识，材质：亚克力牌 规格：长*高*宽/cm：15*10*0.2/30*2o*0.2；如下图： 李中富2015年参照国家相关标准整理（10）特别申明：为确保工厂防火安全，厂内严禁携带香烟、打火机，严禁吸烟，违者按《施工安全承诺书》之规定罚款；（11）机柜内线路整齐、美观，机柜散热良好线槽内进行线缆敷设时，要求整齐美观前端监控设备安装牢固，线路需穿管，电源、插头等装于塑料防水盒内，严禁有线路外露（12）所有摄像机安装支架为铝合金材质，壁厚为2.5mm，线管材料埋地敷设为阻燃PVC-B 型线管，明管敷设为热镀锌钢管。

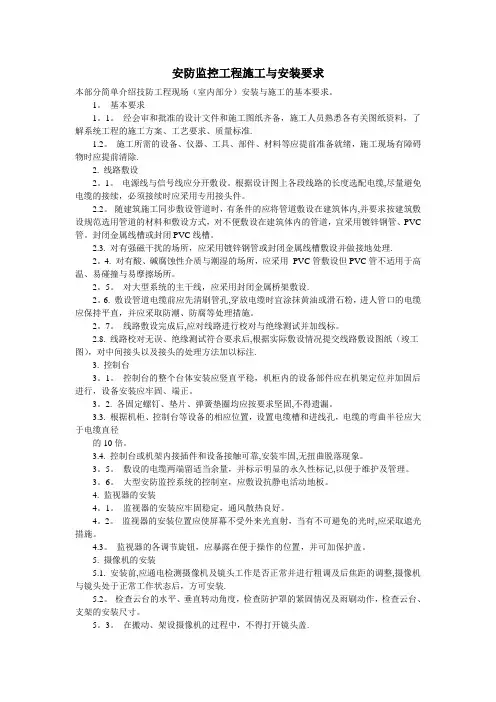

安防监控工程施工与安装要求本部分简单介绍技防工程现场（室内部分）安装与施工的基本要求。

1。

基本要求1。

1。

经会审和批准的设计文件和施工图纸齐备，施工人员熟悉各有关图纸资料，了解系统工程的施工方案、工艺要求、质量标准.1.2。

施工所需的设备、仪器、工具、部件、材料等应提前准备就绪，施工现场有障碍物时应提前清除.2. 线路敷设2。

1。

电源线与信号线应分开敷设。

根据设计图上各段线路的长度选配电缆,尽量避免电缆的接续，必须接续时应采用专用接头件。

2.2。

随建筑施工同步敷设管道时，有条件的应将管道敷设在建筑体内,并要求按建筑敷设规范选用管道的材料和敷设方式，对不便敷设在建筑体内的管道，宜采用镀锌钢管、PVC 管。

封闭金属线槽或封闭PVC线槽。

2.3. 对有强磁干扰的场所，应采用镀锌钢管或封闭金属线槽敷设并做接地处理.2。

4. 对有酸、碱腐蚀性介质与潮湿的场所，应采用PVC管敷设但PVC管不适用于高温、易碰撞与易摩擦场所。

2。

5。

对大型系统的主干线，应采用封闭金属桥架敷设.2。

6. 敷设管道电缆前应先清刷管孔,穿放电缆时宜涂抹黄油或滑石粉，进人管口的电缆应保持平直，并应采取防潮、防腐等处理措施。

2。

7。

线路敷设完成后,应对线路进行校对与绝缘测试并加线标。

2.8. 线路校对无误、绝缘测试符合要求后,根据实际敷设情况提交线路敷设图纸（竣工图），对中间接头以及接头的处理方法加以标注.3. 控制台3。

1。

控制台的整个台体安装应竖直平稳，机柜内的设备部件应在机架定位并加固后进行，设备安装应牢固、端正。

3。

2. 各固定螺钉、垫片、弹簧垫圈均应按要求坚固,不得遗漏。

3.3. 根据机柜、控制台等设备的相应位置，设置电缆槽和进线孔，电缆的弯曲半径应大于电缆直径的10倍。

3.4. 控制台或机架内接插件和设备接触可靠,安装牢固,无扭曲脱落现象。

3。

5。

敷设的电缆两端留适当余量，并标示明显的永久性标记,以便于维护及管理。

3。

6。

大型安防监控系统的控制室，应敷设抗静电活动地板。

安防监控管理系统安装技术要点摘要：伴随着社会经济水平的提升，科学技术得到了一定的创新和改进，人们生活质量也随之提高，但是犯罪案件逐渐增多。

这就需要开发出新的设备来确保安全性，在这一背景下，安防监控系统得到了广泛应用。

该项系统能够构建良好的社会环境，对犯罪分子产生震慑，避免犯罪行为的出现。

虽然安防监控系统十分重要，但是采取何种方式加以安装也是一项要点，这是因为该项系统十分复杂和繁琐。

在本篇文章中主要论述了安防监控管理系统安装技术的要点。

关键词：安防监控；管理系统；安装技术要点引言在人们日常日常生产和生活中加大了对安防监控管理系统的应用力度，无论是学校、车站、仓库还是工厂等多项场所引进了该项系统。

该项系统在社会治安管理以及案件侦破方面都起着极高的效果。

当前阶段，需要进一步了解到安防监控系统的安装条件、安装技术和设备管理要点。

性能良好的安装材料和设备是安装监控系统的关键所在，有利于将安防监控管理系统的作用发挥到最大化。

1、对于安防监控管理系统的论述所谓安防监控管理系统主要是指采取光纤或者同轴电线的方式，基于闭合环路内对视频信号高效率传输，摄影和图像显示以及记录相互组合形成规范性的系统，能够清楚的反映出被监控对象的真实形态。

可以延伸人们眼睛的观察距离，即便是处于相对复杂的环境状态下也可以全面监控可以替换人工方式，清楚的查看具体发生的情况。

利用录像机详细记录。

而且该项系统也具备报警功能，可以对非法入侵进行报警。

形成的报警信号进入报警主机，报警主机触动监控系统录像重点记录。

安防系统包含了数字视频系统防盗报警系统以及门禁系统。

在保持各项子系统单独运行的状态下，通过相关平台达到界面统一管理、统一联动和统一维护，从根本上提升了管理效率和水平。

基本组成部分表现为前端部分、函数部分、控制部分、防盗报警部分等多方面。

2、安防监控系统配线和配管的技术要求基于社会经济水平的提升，城市建设中加大了智能建筑的重视程度。

其中，机电设备属于智能建筑中十分重要的一项设备。

安防行业安防设备安装规范随着社会发展和科技进步，安防行业在保障人们生命财产安全方面发挥着越来越重要的作用。

安防设备的安装是安防系统正常运行的基础，对于确保安防设备发挥最大作用至关重要。

本文将从安防设备安装的规范、流程、注意事项等方面展开论述，以指导相关从业人员正确进行安装操作，并提高安防系统的工作效率和稳定性。

一、选址与布局在进行安防设备的安装前，需要仔细选择合适的位置。

首先，根据工程需求，确定不同类型设备的安装位置，包括监控摄像机、报警主机、门禁系统等。

其次，根据相应的安全要求，选择适宜的设备安装高度和角度，以确保监控范围清晰、无盲区。

布局时要充分考虑周围环境因素，如光线状况、建筑物结构等，避免设备的防尘、防水性能受到影响。

二、安装准备工作在安装前，进行充分的准备工作可以提高安装效率和质量。

首先，需要检查设备及相关配件是否齐全，确保所使用的设备和工具符合安全标准，以免给安装带来隐患。

其次，对设备所需的电源、信号线路进行预估和规划，保证配套设施完善。

同时，要进行充分的沟通和协调工作，与其他相关工程施工单位达成安装时间、空间的协调，避免工程施工冲突和影响。

三、安装步骤3.1. 动力线路的安装动力线路是设备正常运行的基础，其安装需要注意以下几点。

首先，根据电源负载计算并选择合适的电缆规格，确保电缆能够承受设备的功率需求。

其次，安装电缆时要保证电线的绝缘层完好，并按照电气标准进行正确的接线。

在走线过程中，要避免与其他线缆混淆和破坏现有线缆，以免造成设备故障或安全事故。

3.2. 信号线路的安装信号线路的安装直接关系到设备数据传输的稳定与可靠，因此需要特别注意。

首先，对于不同的信号类型，选择不同的信号线材质和规格，以保证信号传输的质量。

在信号传输过程中，要避免与电源线路相交、并排走线，以免产生干扰。

此外，在信号线路的连接过程中，要保持连接的稳定性和可靠性，避免松动或接触不良。

3.3. 设备安装设备安装是整个安防系统建设的核心环节，需要注意以下几点。

安防监控系统施工安装规范（暂行）目录安防监控系统施工安装规范（暂行） (1)第一章：监控机房及监控室安装规范 (4)1、机房及监控室的选取 (4)2、监控室及机房及监控室走线 (4)3、机房及监控室其他注意事项 (5)第二章：土建及立杆的安装 (5)1、立杆基础 (6)2、窨井制作 (6)3 、线缆管敷设 (7)4、接地体安装 (8)5、杆件制作与安装 (9)6、摄像机云台制作与安装 (10)7、土建施工及安装立杆的要求 (11)第三章：前端设备安装 (11)1、前端附属设施的安装规范 (11)2、摄像机的安装规范 (12)第四章：传输线缆的安装规范 (13)1、线缆布放要求： (13)2、绑扎总体要求 (14)3、线缆端接基本要求： (15)第五章：电源、接地要求 (15)1、电源要求 (15)2、防雷要求 (16)第六章：标签标识规范 (17)1、总体要求 (17)2、设备标签规范 (18)3、线缆标签规范 (18)第七章：竣工验收文件 (18)第一章：监控机房及监控室安装规范1、机房及监控室的选取➢选择噪音小、地面干净、空间宽敞（根据厂区实际情况考虑,建议面积大于30㎡）;➢地板：采用防静电活动地板，安装高度为300mm至350mm;➢天花板：采用铝合金针孔吸音天花，白色亚光；（禁止使用易产生粉尘的天花板）➢墙面：采用易清洁的阻燃材料作墙面装饰处理；➢照度：机房及监控室（室）照度在300~400LUX，其他房间在200~300LUX；具体安装数量参考以上数值作为依据，灯光具备分区、分组控制可根据外界光线的强弱进行调整。

➢温湿度：机房及监控室内必须保持一定的湿度和温度（温度建议为23±1℃，相对湿度宜为30%~75%），并有良好的通风条件。

2、监控室及机房及监控室走线➢线缆种类：包括通讯线、电源线。

通讯线要求必须采用带有屏蔽层的线缆，且通讯线和电源线尽量保持在一定的安全距离（15cm以上）；➢若通讯线和电源线垂直时，建议采用厚度在1.6mm以上的铁板覆盖交叉部分，平行距离小于15cm时，中间建议放置金属隔板，以防止对设备通信造成影响；➢布线方式：主要分为上走线、下走线两种布线方式，下走线施工方便省钱省工而且美观，但维护与机房及监控室扩容时比较麻烦。
