常用电子元器件检测方法及技巧

民常用电子元器件检测方法与技巧元器件的检测是家电维修的一项基本功，如何准确有效地检测元器件的相关参数,判断元器件的是否正常，不是一件千篇一律的事，必须根据不同的元器件采用不同的方法,从而判断元器件的正常与否。

特别对初学者来说,熟练掌握常用元器件的检测方法和经验很有必要，以下对常用电子元器件的检测经验和方法进行介绍供对考。

一、电阻器的检测方法与经验：1固定1固定电容器的检测A检测10pF以下的小电容因10pF以下的固定电容器容量太小，用万用表进行测量，只能定性的检查其是否有漏电,内部短路或击穿现象。

测量时，可选用万用表R×10k挡，用两表笔分别任意接电容的两个引脚，阻值应为无穷大。

若测出阻值（指针向右摆动）为零，则说明电容漏电损坏或内部击穿。

B检测10PF～001μF固定电容器是否有充电现象，进而判断其好坏。

万用表选用R×1k挡。

两只三极管的β值均为100以上,且穿透电流要小。

可选用3DG6等型号硅三极管组成复合管。

万用表的红和黑表笔分别与复合管的发射极e和集电极c相接。

由于复合三极管的放大作用，把被测电容的充放电过程予以放大，使万用表指针摆幅度加大，从而便于观察.应注意的是：在测试操作时，特别是在测较小容量的电容时，要反复调换被测电容引脚接触A、B两点，才能明显地看到万用表指针的摆动。

C对于001μF以上的固定电容，可用万用表的R×10k 挡直接测试电容器有无充电过程以及有无内部短路或漏电，并可根据指针向右摆动的幅度大小估计出电容器的容量。

2电解电容器的检测A因为电解电容的容量较一般固定电容大得多，所以，测量时，应针对不同容量选用合适的量程。

根据经验，一般情况下，1～47μF间的电容，可用R×1k挡测量，大于47μF的电容可用R×100挡测量。

B将万用表红表笔接负极，黑表笔接正极，在刚接触的瞬间，万用表指针即向右偏转较大偏度(对于同一电阻挡,容量越大，摆幅越大),接着逐渐向左回转，直到停在某一位置。

常用电子元器件识别与检测大家好，我是一名电子工程师，今天我要和大家分享一下关于常用电子元器件的识别与检测。

在我们的日常工作中，电子元器件是非常常见的，但是如何正确地识别和检测它们呢？这就需要我们掌握一定的知识和技巧。

我们需要了解一些基本的电子元器件。

比如说，电阻器、电容器、二极管、晶体管等等。

这些元器件都有各自的特点和用途，我们需要根据实际情况来选择合适的元器件。

我们还需要了解一些基本的测量工具，比如万用表、示波器等等。

这些工具可以帮助我们准确地测量元器件的参数和性能。

接下来，我将从三个方面来介绍常用电子元器件的识别与检测方法。

一、电阻器的识别与检测电阻器是我们最常用的电子元器件之一，它可以用来限制电流的大小。

在识别电阻器时，我们需要看它的外观特征，比如说颜色、形状、尺寸等等。

我们还需要使用万用表来测量电阻器的阻值和功率等参数。

如果测量结果不符合要求，就需要更换电阻器了。

二、电容器的认识与检测电容器是一种能够储存电荷的元器件，它可以用来滤波、耦合、隔直流等。

在认识电容器时，我们需要看它的外观特征，比如说颜色、形状、尺寸等等。

我们还需要了解电容器的类型和参数，比如说容量、电压等级、工作温度等等。

在使用万用表测量电容器时，我们需要先将其充电到一定电压，然后再进行测试。

如果测试结果不符合要求，就需要更换电容器了。

三、二极管和晶体管的认识与检测二极管和晶体管是常见的半导体元器件，它们可以用来放大信号、开关电路等等。

在认识二极管和晶体管时，我们需要看它们的外观特征，比如说颜色、形状、尺寸等等。

我们还需要了解它们的结构和工作原理，比如说PN结、双极性、单向导通等等。

在使用万用表测量二极管和晶体管时，我们需要先将其接入电路中，然后再进行测试。

如果测试结果不符合要求，就需要更换二极管或晶体管了。

以上就是我对常用电子元器件识别与检测的一些介绍。

希望大家能够通过学习这些知识，提高自己的技能水平。

谢谢大家！。

实验一、指针万用表的使用方法和测量常见器件的技巧一、实验目的１.学习电阻、电位器、电容的不同种类特点和参数识别方法２.了解指针式万用表的原理和使用方法３.了解指针式万用表的检测常用电子元器件的方法二、实验器材指针式万用表，若干常见的电子元器件，直流稳压电流三、实验原理电阻器是电子设备中应用最广泛的元件之一，在电路中起限流、分流、降压、分压、负载、与电容配合作滤波器及阻抗匹配等作用。

1、根据电阻器的电阻值在电路中的特性来分，可分为固定电阻、可变电阻器（电位器）和敏感电阻器三大类。

⑴固定电阻器固定电阻器按组成材料可分为非线绕电阻器和线绕电阻器两大类。

非线绕电阻器又可分为薄膜电阻器、实心型电阻器。

薄膜电阻器：碳膜电阻、、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。

实心型电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。

线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。

⑵电位器（可变电阻器）电位器是靠一个电刷在电阻体上移动而获得变化的电阻值，在一定的范围内可调。

按电阻体的材料分，可分为薄膜电位器和线绕电位器两种。

薄膜电位器：WTX型小型碳膜电位器、WTH型合成碳膜电位器、WS型有机实心电位器、WTJ型精密合成电位器、WHD型多圈合成膜电位器等线绕电位器的电阻体由金属线线绕而成，能承受较高的温度，因此可制成功率型的电位器，其额定功率为0.25W～50W左右。

阻值范围在100Ω～100KΩ左右。

按调节活动机构的运动方式可分为旋转式和直滑式电位器。

按输出特性的函数关系，又可分为线性电位器和非线性电位器⑶敏感电阻器按照其对温度、光机械力等物理量表现敏感的特性可分为：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。

2、电阻器的阻值和误差的标注方法电阻器的标称阻值一般都标在电阻体上，其标志有四种：直标法、文字符号法、数码法和色标法。

常用电子元器件检测方法与技巧电子元器件是电子产品中不可或缺的重要组成部分，质量的好坏直接影响着电子产品的可靠性和性能。

因此，进行电子元器件的检测和筛选是非常重要的。

以下是一些常用的电子元器件检测方法与技巧。

电阻是电子元器件中最基本的元器件之一，常用的检测方法有以下几种：(1)万用表：使用万用表可以直接测量电阻值。

(2)曼昆电桥：曼昆电桥是一种精确测量电阻值的仪器。

在使用前需要进行校准，可以得到更加准确的测量结果。

(3)电子数码电阻：电子数码电阻可以通过按键设定电阻值，并且可以直接显示测得的电阻值，非常方便。

电容是常见的一种电子元器件，电容的检测方法与技巧如下所示：(1)万用表：万用表可以通过测量电容的充电和放电时间来测量电容值。

(2)LCR电表：LCR电表专门用于测量电容值，可以得到较为准确的测量结果。

(3)示波器：示波器可以通过测量电容在电路中的响应和充放电过程图像来判断电容的工作状态。

电感是储存电能并产生磁场的元器件，电感的检测方法与技巧如下所示：(1)万用表：万用表可以通过测量电感的自感电压和自感电流来测量电感值。

(2)示波器：示波器可以通过测量电感在电路中的响应和振荡频率来判断电感的工作状态。

(3)自制共振电路：可以利用自制共振电路来测量电感与频率之间的相关性，得到电感的近似值。

二极管和晶体管是常见的半导体元件，检测方法与技巧如下所示：(1)万用表：万用表可以通过在二极管或晶体管的两个引脚之间测量伏安值来判断其导通与否。

(2)示波器：示波器可以通过测量二极管或晶体管在电路中的响应和波形来判断其工作状态。

(3)特殊测试仪器：有专门的测试仪器可用于检测和测量二极管和晶体管的特性参数，如硅谷试验仪、光电替代样机等。

集成电路是现代电子产品中常用的元器件之一，检测方法和技巧如下所示：(1)观察外观：通过观察集成电路的外观，检查是否有损坏、锡垒或过热现象。

(2)测试电极：使用万用表测试集成电路的引脚之间的电阻或导通情况，以判断其工作状态。

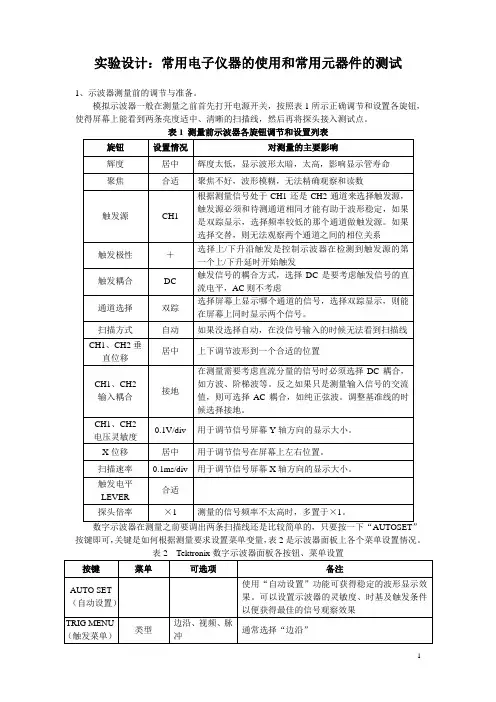

实验设计：常用电子仪器的使用和常用元器件的测试1、示波器测量前的调节与准备。

模拟示波器一般在测量之前首先打开电源开关，按照表1所示正确调节和设置各旋钮，使得屏幕上能看到两条亮度适中、清晰的扫描线，然后再将探头接入测试点。

表1 测量前示波器各旋钮调节和设置列表按键即可，关键是如何根据测量要求设置菜单变量，表2是示波器面板上各个菜单设置情况。

表2 Tektronix数字示波器面板各按钮、菜单设置2、机内标准信号测量将机内的标准方波信号输入到CH1通道，用示波器测量这个信号，将波形画在坐标纸上，测量数据记录到表3中并分析讨论（峰峰值和周期要按所列格式记录）。

用数字示波器测量电压峰峰值、高电平、低电平、周期时必须用三种方法：第一种方法是直接使用面板上的“MEASURE”按钮，然后在显示屏上读数；第二种方法是先读出波形垂直所占格数或水平所占格数，然后用“格数×倍率（V/DIV ，S/DIV ）”方式计算相应电压或时间；第三种方法是用游标来测量。

如果是模拟示波器，只用第二种方法即可。

表3 机内标准信号的测量实验技巧：1） 用“格数×倍率（V/DIV ，S/DIV ）”方式测量信号高、低电平时的步骤：输入信号从某个通道输入后，首先将该通道的耦合方式拨到GND 位置，在屏幕上会显示一条扫描基线，该扫描基线代表0V 电压的位置，调节上下位移旋钮使基线固定于某个标尺上，记住该位置。

然后将耦合方式调节到DC 耦合，屏幕上显示脉冲信号，参考标尺读出高、低电平等电压值。

注意耦合方式由GND 调至DC 后，上下位移旋钮不可再调。

2） 用数字示波器测量电压时，注意面板上探头设置的倍率，实际测量值是读数除以探头倍率。

3） 探头检测示波器的探头线接入波形以后，一般要将示波器面板上的部分旋钮作相应调整，比如根据被测信号电压大小调节CH1、CH2电压灵敏度旋钮，根据被测信号频率大小调节扫描速率等等。

但如果出现的仍然是扫描线，最常见的是示波器的探头和连接电缆损坏，此时应首先检查探头。

贴片电容测量方法贴片电容是一种常见的电子元器件，广泛应用于各种电路中，例如滤波、隔离、耦合、调谐等。

如何正确测量贴片电容的参数是电子工程师需要掌握的基本技能之一。

本文将介绍贴片电容测量的方法和技巧。

一、贴片电容的基本参数在测量贴片电容之前，我们需要了解贴片电容的基本参数，包括电容值、容差、工作电压和温度系数等。

1.电容值：指贴片电容的电容量大小，通常用单位法拉(F)表示。

2.容差：指贴片电容的电容值与标称值之间的允许误差范围，通常用百分比表示。

3.工作电压：指贴片电容能够承受的最大电压值，超过该值容易损坏。

4.温度系数：指贴片电容的电容值随温度变化的程度，通常用ppm/℃表示。

贴片电容的测量通常需要使用LCR表或万用表等测试仪器。

下面介绍几种常见的测量方法。

1.直流电阻测量法直流电阻测量法是一种简单易行的测量方法，只需要使用万用表的电阻档位即可。

将贴片电容两端接在万用表的电阻档位上，读取电阻值，然后根据公式C=1/R计算出电容值。

需要注意的是，这种方法只适用于电容值较小且容差较小的贴片电容。

2.串联谐振法串联谐振法是一种常用的测量方法，主要适用于电容值较大的贴片电容。

将贴片电容串联在一个电路中，通过调节频率使得电路的谐振现象发生，此时电路的阻抗最小。

测量此时电路的谐振频率和电路中的电感值，即可根据公式C=1/(2πfL)计算出电容值。

3.并联谐振法并联谐振法也是一种常用的测量方法，主要适用于电容值较小的贴片电容。

将贴片电容并联在一个电路中，通过调节频率使得电路的谐振现象发生，此时电路的阻抗最大。

测量此时电路的谐振频率和电路中的电感值，即可根据公式C=1/(2πfL)计算出电容值。

三、贴片电容测量技巧1.选择合适的测量方法，根据电容的参数和实际情况选择合适的测量方法，以获得更准确的测量结果。

2.保持测试仪器的精度，使用高精度的测试仪器，如LCR表，以获得更准确的测量结果。

3.注意测试环境的影响，避免电磁干扰和温度变化等因素对测量结果的影响。

电子元器件检验标准电子元器件是现代电子产品中不可或缺的部分，其质量直接影响着整个产品的性能和可靠性。

因此，对电子元器件进行严格的检验是非常重要的。

本文将介绍电子元器件检验的标准和方法，以期提高电子产品的质量和可靠性。

首先，电子元器件的外观检验是非常重要的一步。

在外观检验中，需要检查元器件的外观是否完整，表面是否有损坏、变形或者污垢等情况。

同时，还需要检查元器件的标识是否清晰可见，以及是否与相关文件中的描述一致。

外观检验可以直观地判断出元器件是否存在明显的质量问题，是最基本的检验环节。

其次，电子元器件的尺寸检验也是非常重要的一环。

尺寸检验需要使用专门的测量工具，对元器件的各项尺寸进行精确的测量。

这些尺寸包括元器件的长度、宽度、厚度等，需要与相关的标准进行比对，以确保元器件的尺寸符合要求。

尺寸检验可以有效地排除因尺寸偏差引起的安装和连接问题，提高产品的可靠性。

除此之外，电子元器件的材料和结构检验也是至关重要的一步。

材料和结构检验需要对元器件的材料进行分析，确保其符合相关的标准要求。

同时，还需要对元器件的结构进行检查，以确保元器件的内部结构完整，不会因材料或结构问题导致性能下降或损坏。

最后，电子元器件的性能检验是电子产品质量保证的重要环节。

性能检验需要使用专门的测试设备，对元器件的各项性能进行测试。

这些性能包括元器件的电气特性、工作温度范围、耐压和耐热能力等。

通过性能检验，可以确保元器件在实际使用中能够稳定可靠地工作，达到设计要求的性能指标。

综上所述，电子元器件的检验标准涵盖了外观、尺寸、材料、结构和性能等多个方面。

只有通过严格的检验，才能保证电子元器件的质量和可靠性，从而提高整个电子产品的质量水平。

希望本文所介绍的电子元器件检验标准和方法能够对相关行业提供一定的参考和帮助，促进电子产品质量的持续提升。

常用电子元器件检测方法与技巧电子元器件是现代电子设备中不可缺少的部分，它的正确性和可靠性对整个设备的性能和寿命有很大的影响。

因此，准确地检测电子元器件的性能和质量是非常重要的。

以下是一些常用的电子元器件检测方法和技巧。

1.电阻检测：使用万用表可以测量电阻值。

将待测的电阻器两端与万用表的两个测试引脚连接，选择合适的量程，读取电阻值。

如果电阻值正常范围内，则电阻器正常；如果电阻值无限大或接近零，表示电阻器故障。

2.电容检测：可以使用万用表的电容测试功能来检测电容的数值。

将待测电容器的两个引脚与万用表的两个测试引脚连接，选择合适的电容量程，读取电容值。

如果电容值在正常范围内，则电容器正常；如果电容值无限大或接近零，则电容器故障。

3.二极管和三极管检测：可以使用万用表的二极管测试模式或者三极管测试模式来检测二极管和三极管。

将待测二极管或三极管的引脚与万用表的测试引脚连接，选择相应的测试模式，观察读数。

如果正向电压降在正常范围内，且反向电压无限大，则元器件正常；如果正向电压降或反向电压接近零，表示元器件故障。

4.稳压器和集成电路检测：对于稳压器和集成电路，可以使用测试电路来检测。

将待测稳压器或集成电路安装在一个测试电路中，给予适当的输入电压，并测量输出电压和电流。

将测量结果与规格进行比较，如果输出电压和电流在规格内，则元器件正常；如果输出电压和电流异常，表示元器件故障。

5.电感检测：对于电感器，可以使用万用表的电感测试功能来检测电感数值。

将待测电感器的两个引脚与万用表的两个测试引脚连接，选择相应的电感量程，读取电感值。

如果电感值在正常范围内，则电感器正常；如果电感值无限大或接近零，则电感器故障。

6.继电器检测：对于继电器，可以通过观察继电器的工作状态来检测。

将待测继电器的电源引脚与电源连接，并通过观察继电器的吸合和断开状态来判断继电器是否正常。

如果继电器吸合和断开动作正常，则继电器正常；如果继电器无法吸合或断开，则继电器故障。

常用电子元器件的识别技巧一、电阻的常用识别方法电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。

电阻在电路中的主要作用为：分流、限流、分压、偏置等。

1、参数识别：电阻的单位为欧姆(Ω)，倍率单位有：千欧(KΩ)，兆欧(MΩ)等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路，如：472 表示47×100Ω(即4.7K); 104则表示100Kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻(精密电阻)2、电阻的色标位置和倍率关系如下表所示：二、电容的常用识别方法1、电容在电路中一般用“C”加数字表示(如C13表示编号为13的电容)。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的'频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3 种。

电容的基本单位用法拉(F)表示，其它单位还有：毫法(mF)、微法(uF)、纳法(nF)、皮法(pF)。

其中：1 法拉=103 毫法=106 微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

如：102表示10×102PF=1000PF 224表示22×104PF=0.22 uF3、电容容量误差表符号 F G J K L M允许误差±1% ±2% ±5% ±10% ±15% ±20% 如：一瓷片电容为104J 表示容量为0. 1 uF、误差为±5%.三、晶体二极管的常用识别方法晶体二极管在电路中常用“D”加数字表示，如： D5表示编号为5的二极管。

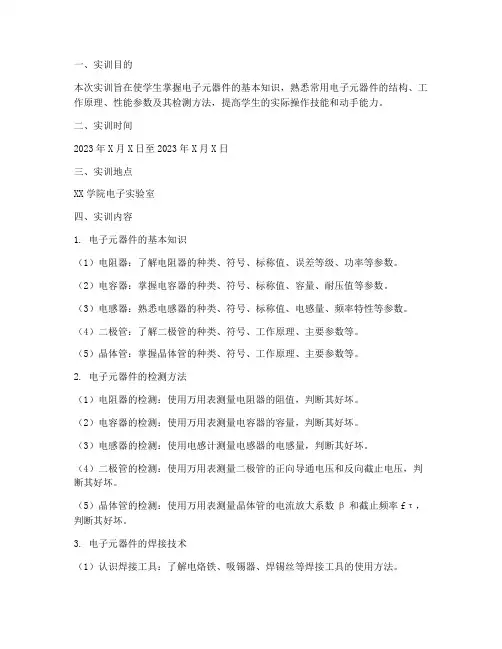

一、实训目的本次实训旨在使学生掌握电子元器件的基本知识，熟悉常用电子元器件的结构、工作原理、性能参数及其检测方法，提高学生的实际操作技能和动手能力。

二、实训时间2023年X月X日至2023年X月X日三、实训地点XX学院电子实验室四、实训内容1. 电子元器件的基本知识（1）电阻器：了解电阻器的种类、符号、标称值、误差等级、功率等参数。

（2）电容器：掌握电容器的种类、符号、标称值、容量、耐压值等参数。

（3）电感器：熟悉电感器的种类、符号、标称值、电感量、频率特性等参数。

（4）二极管：了解二极管的种类、符号、工作原理、主要参数等。

（5）晶体管：掌握晶体管的种类、符号、工作原理、主要参数等。

2. 电子元器件的检测方法（1）电阻器的检测：使用万用表测量电阻器的阻值，判断其好坏。

（2）电容器的检测：使用万用表测量电容器的容量，判断其好坏。

（3）电感器的检测：使用电感计测量电感器的电感量，判断其好坏。

（4）二极管的检测：使用万用表测量二极管的正向导通电压和反向截止电压，判断其好坏。

（5）晶体管的检测：使用万用表测量晶体管的电流放大系数β和截止频率fτ，判断其好坏。

3. 电子元器件的焊接技术（1）认识焊接工具：了解电烙铁、吸锡器、焊锡丝等焊接工具的使用方法。

（2）焊接技巧：掌握焊接过程中的温度控制、焊接速度、焊接角度等技巧。

（3）焊接质量检查：学会检查焊接点是否牢固、焊锡是否饱满、焊点是否有虚焊等。

五、实训过程1. 理论学习：认真阅读教材，了解电子元器件的基本知识、检测方法和焊接技术。

2. 实践操作：按照实训指导书的要求，进行电子元器件的检测和焊接。

（1）电阻器检测：使用万用表测量多个电阻器的阻值，对比其标称值，判断其好坏。

（2）电容器检测：使用万用表测量多个电容器的容量，对比其标称值，判断其好坏。

（3）电感器检测：使用电感计测量多个电感器的电感量，对比其标称值，判断其好坏。

（4）二极管检测：使用万用表测量多个二极管的正向导通电压和反向截止电压，判断其好坏。

第1篇一、实验目的1. 掌握电子元件的基本知识和特性；2. 学会识别常用电子元件，包括电阻、电容、电感、二极管、三极管等；3. 熟悉使用万用表等仪器进行元件检测和测量；4. 提高电子电路分析和维修能力。

二、实验原理电子元件是构成电子电路的基本单元，具有不同的电气特性。

本实验主要介绍常用电子元件的识别方法和检测技巧。

1. 电阻：电阻是电子电路中的一种基本元件，具有限制电流通过的功能。

电阻的阻值通常用欧姆（Ω）表示，其标识方法有色标法、直标法等。

2. 电容：电容是一种能够储存电荷的元件，具有通交流、阻直流的特性。

电容的容量单位有法拉（F）、微法拉（μF）等。

3. 电感：电感是一种能够储存磁能的元件，具有通直流、阻交流的特性。

电感的单位有亨利（H）、毫亨利（mH）等。

4. 二极管：二极管是一种具有单向导电性的元件，具有整流、限幅、保护等功能。

5. 三极管：三极管是一种具有放大、开关等功能的元件，是电子电路中的核心元件。

三、实验器材1. 数字万用表2. 电阻、电容、电感、二极管、三极管等元件3. 电路板、导线、电源等四、实验步骤1. 识别电阻：观察电阻的外观，识别其颜色标识。

根据色标法，将颜色对应的数值相乘，即可得到电阻的阻值。

2. 识别电容：观察电容的外观，识别其容量标识。

根据容量标识，确定电容的容量和耐压值。

3. 识别电感：观察电感的外观，识别其电感值和单位。

根据电感值和单位，确定电感的电感量。

4. 识别二极管：观察二极管的外观，识别其正负极。

使用万用表测量二极管的正向压降，判断其性能。

5. 识别三极管：观察三极管的外观，识别其三个电极。

使用万用表测量三极管的放大倍数，判断其类型。

6. 元件检测：使用万用表测量电阻、电容、电感的实际值，与标识值进行对比，判断其性能。

五、实验结果与分析1. 电阻：通过色标法识别电阻，测量其阻值，与标识值进行对比，结果基本一致。

2. 电容：通过容量标识识别电容，测量其容量和耐压值，与标识值进行对比，结果基本一致。

电容器电容测量实验的操作技巧和误差分析电容器是电学领域中常用的一种电子元器件，用来储存电荷并产生电场。

在电容器的使用过程中，准确测量电容值是十分重要的。

本文将介绍电容器电容测量实验的操作技巧和误差分析，以帮助读者更好地理解和应用电容器。

一、实验介绍电容器电容测量实验是一种常用的实验方法，通过测量电容器的电荷量和电压来计算其电容值。

通常，我们可以使用直流电源、电压表和电流表等设备来完成这个实验。

二、实验步骤1. 首先，将电容器连接到直流电源的正负极上，并确保电容器处于放电状态。

2. 调节直流电源的电压输出，并将电压表连接到电容器的两端，测量电容器的电压值。

3. 使用电流表测量电容器上的电流，并记录下来。

4. 根据测得的电压和电流值，可以使用以下公式计算电容值：C = Q/V其中，C为电容值，Q为电容器所储存的电荷量，V为电容器上的电压。

5. 可以重复上述步骤，以获得更准确的电容值。

三、操作技巧1. 在进行测量之前，确保电容器处于放电状态。

可以使用一个导线连接电容器的两端，以将其中的电荷放空。

2. 在连接电压表和电流表时，要确保连接稳定可靠，避免接触不良引起的测量误差。

3. 在调节直流电源的电压输出时，要慢慢调节，避免大幅度变化导致电容器的损坏。

4. 在记录电流和电压值时，要注意读数的准确性。

可以多次测量并取平均值，以提高测量结果的精度。

5. 如果测量结果出现较大的误差，可以尝试换用其他电容器进行实验，或者检查电路连接是否正确。

四、误差分析在电容器电容测量实验中，常见的误差来源包括以下几个方面：1. 电压测量误差：电压表的精度限制了我们对电容器电压的准确测量。

较低精度的电压表可能导致较大的测量误差。

2. 电流测量误差：与电压测量类似，电流表的精度也会对测量结果产生影响。

因此，选择合适精度的电流表是十分重要的。

3. 电容器内部损耗：由于电容器的内部结构和材料等原因，会存在一定的电容器内部损耗。

这种损耗会导致测量结果的偏差，尤其在高频率下更为明显。

半导体元器件的测试方法1.外观检查：包括检查元器件的表面状态、引脚形状、标记、包装等外观特征，以确保元器件没有明显的物理损伤或污染。

2.尺寸测量：使用显微镜、光栅等工具对元器件的尺寸进行测量，以验证尺寸是否符合规格要求。

3.引脚电性测试：通过恢复到终端引脚以测试引脚间的电性。

常用的引脚电性测试包括接触电阻、引脚电容和导通测试。

4.功能测试：对元器件进行功能测试，以验证元器件是否按照设计要求正常工作。

功能测试可以使用模拟测试、数字测试或混合信号测试等不同方法，取决于元器件的类型。

5.静电放电测试：通过静电放电模拟静电对元器件的破坏。

在此测试中，元器件暴露在静电电流或高压脉冲下，以确定元器件的静电抗性。

6.温度环境测试：通过将元器件置于高温、低温等极端环境中，并在不同温度下执行功能测试，以测试元器件的性能稳定性和温度特性。

7.可靠性测试：通过在扩展时间和条件下对元器件进行电压应力、温度应力和振动等测试，以评估元器件的长期可靠性和寿命。

这些测试可以是加速寿命测试（ALT）或可靠性验证测试（RVT）。

8.电气参数测试：对元器件的电流、电压、功耗和频率等电性能参数进行测试，以验证元器件是否满足性能要求。

9.故障分析：当元器件未通过测试或出现异常时，进行故障分析以确定故障原因和位置。

故障分析可以使用X射线检测、显微镜观察、电子显微探针等技术。

10.封装测试：对元器件的封装进行测试，以验证封装的机械强度、密封性和封装的电学性能是否良好。

综上所述，半导体元器件的测试方法包括外观检查、尺寸测量、引脚电性测试、功能测试、静电放电测试、温度环境测试、可靠性测试、电气参数测试、故障分析和封装测试等。

这些测试方法旨在确保元器件符合质量和性能要求，以提供可靠的半导体元器件给客户。

品检中的电子元器件检测方法与技巧电子元器件是现代电子产品的核心组成部分，其质量和性能直接影响着产品的可靠性和稳定性。

因此，在电子产品的生产过程中，对电子元器件进行品检是非常重要的一环。

本文将介绍一些电子元器件的检测方法和技巧。

外观检测是电子元器件检测的基础。

通过仔细观察元器件的外观，包括颜色、形状、标识、封装等，可以初步判断元器件的品质。

例如，电容器的电极是否完整，焊接点是否规整，电阻器的色带是否正确等都可以通过外观检测来判断。

电性能测试是电子元器件品检的重要环节。

通过扫描仪、示波器、万用表等测试设备，对元器件的电阻、电容、电压等电性能进行准确测量。

例如，对电容器可以进行静电容量和损耗角正切等指标的测试，对电阻器可以进行阻值和温度系数的测试。

这些测试数据可以帮助判断元器件是否符合规格要求。

第三，焊接质量检测也是电子元器件品检的重要方面。

焊接是电子产品制造过程中必不可少的步骤，焊接质量的好坏直接关系到产品的可靠性和稳定性。

通过目视检查和显微镜观察焊接接头的表面形态和细节，可以判断焊接是否牢固、接触是否良好、焊缝是否完整等。

同时，还可以使用X射线和红外热像仪等设备来检测焊点的质量，以发现可能存在的焊接缺陷。

环境适应性测试也是电子元器件品检的重要内容之一。

电子产品常常处于各种极端环境中，如高温、低温、湿度变化等。

通过将电子元器件置于不同的环境条件下，观察其电性能和物理特性是否发生变化，来判断电子元器件是否具有足够的环境适应性。

这项测试可以帮助鉴别电子元器件是否能够在各种恶劣环境下正常工作。

可靠性测试是电子元器件品检的关键环节之一。

可靠性是指元器件在一定的规定条件下，能够长期、安全、稳定地工作的能力。

在可靠性测试中，可以使用加速寿命试验、恒温恒湿试验等手段，模拟元器件在长时间使用过程中可能遇到的各种工作环境，并观察其性能是否发生变化，以判断元器件的可靠性。

综上所述，电子元器件的品检包括外观检测、电性能测试、焊接质量检测、环境适应性测试以及可靠性测试等多个方面。
