共安智能科技有限公司/深圳洪恩智能-消防设备电源监控系统说明消防设备电源监控系统由监控主机、监控分机中继器及不同类型的监控传感器，电压电流传感器。
目前在国内还是洪恩智能消防及共安智能科技厂家做的好。
您可以参考下洪恩智能消防厂家的HE601型监控系统。
以下就是洪恩智能消防的消防设备电源监控系统设备，请参考！一、产品概述消防设备电源监控系统，主要针对消防设备的电源的各项参数进行实时监控。
通过检测消防设备电源的电压、电流以及开关的状态，进而判断是否存在短路、断路、过压、欠压、过流以及缺相、过载等故障问题并进行及时的报警和记录。
消防电源实时监控系统具有可靠性高、实时性强等特点，通过高效的运算及便捷的通讯功能，可以实时反映出被监控设备电源的状况，集中显示各项参数信息，从而有效避免火灾发生时，消防设备由于电源故障而无法正常工作的危急情况，最大限度地保障消防联动系统的可靠性。
共安智能科技有限公司/二、主要部件功能说明1、智能型电流/电压传感器主要功能◆检测两路消防设备主、备电源工作状态信息◆检测消防设备电源过压、欠压、过流、缺相、电源中断等报警信息◆LCD显示电压和电流等电气参数◆采用DC24V工作电压，由系统主机集中不间断供给◆声光报警功能◆具有二总线报警总线，不分极性◆本机自检功能◆I/O口输入与输出监控功能共安智能科技有限公司/2、附加功能：◆监测配电箱体内温度、烟雾、弧光预警功能◆可增加扩展模块监测8路三相电压和电流功能◆当配电箱内部电缆或电气接头接触不良或松动时，容易发生电气故障，本装置采用先进的传感技术，经微处理器判断后发出预警信号。
当配电箱内部温度超过设置值时，发出预警信号，内置自动温度补偿功能。
当配电箱内部烟雾超过一定浓度时，发出预警信号；当配电箱内因电气接头松动，发生电气打火花现象时，产生高亮度的弧光，本系统发出预警信号。
注：过电流功能：电流互感器由用户根据断路器额定电流进行选配，本产品可以根据电流互感器设置变化。
ZXHA 消防设备电源监控系统使用说明书概述消防设备电源监控系统是根据国家标准GB28184‐2011《消防设备电源监控系统》，针对消防设备电源进行实时监控的系统。
通过检测消防设备电源工作状态，在电源发生过压、欠压、过流、缺相等故障时，发出报警信号，实时反应被监控设备电源的工作状态，集中显示，从而有效避免火灾发生时，消防设备由于电源故障而无法正常工作的危机情况，最大限度地保障消防联动系统的可靠行。
系统组成：消防设备电源状态监控器（简称监控器）、电压信号传感器、电压/电流传信号感器等部分或全部设备组成。
一、监控器1、产品特点（1）监控器采用 AC220V 供电，通过四条总线与传感器连接（2 条电源线，2 条通信线）。
（2）监控器采用主、备电源供电方式，主电供电范围 175V～245V，标准频率50Hz。
（3）监控器具有主、备电源工作状态指示，在主电源电压断开或低于AC175V 时，自动切换到备用电源；在主电源恢复后，自动切换到主电源；主、备电源切换时不影响监控器正常工作；备用电源在放电至终止电压后，充电 24 小时后，可提供监控器正常监视状态下工作 8 小时。
（4）监控器实时显示所有监控的消防设备主电源和备用电源的工作状态和故障报警信息。
（5）监控器在下述状况，100 秒内发出故障声、光信号，显示并记录故障的部位、类型和时间：a、被监控的消防设备供电中断； b、监控器与连接的外部部件间连接线的断路、短路等故障； c、被监控电源电压值大于额定电压的 110%或小于额定电压的 85%； d、被监控电源发生缺相、过载等供电异常现象； e、监控器自身备用电源充电的充电器与备用电源间连接线的断路、短路； f、监控器自身主电源欠压。
（6）故障声音能手动消除，再有故障信号输入时，能再次启动，故障光信号可保持到故障排除。
（7）任一故障不影响非故障部分的正常工作;故障排除后，故障信号可自动或手动复位;复位后，监控器可在 100秒内重新显示尚存在的故障。
消防设备电源监控系统JBF-62S60使用说明书在安装和使用本产品前务必仔细阅读和理解该使用说明书！青鸟消防股份有限公司Jade Bird Fire Co.,Ltd.目录第一章系统概述 (1)1.1 特点 (1)1.2 参数 (2)1.3 外形尺寸 (2)1.4 结构介绍 (3)1.5指示灯及按键 (4)1.6 执行标准 (4)第二章安装调试步骤 (5)2.1 系统安装要求 (5)2.2 接线说明 (5)2.3现场调试 (5)第三章监控器主要功能 (7)第四章监控器显示说明 (8)4.1 监控器正常监视状态 (8)4.2监控器故障报警状态 (8)第五章监控器操作 (9)5.1系统查询 (10)5.1.1 查询注册地址 (10)5.1.2查询系统单元配置 (11)5.1.3 查询历史记录 (11)5.1.4 查询组网控制器 (12)5.1.5 查询注释信息 (12)5.1.6 查询传感器运行状态 (12)5.1.7 查询传感器参数： (13)5.1.8 查询电源状态 (13)5.2 测试菜单 (14)5.2.1 回路状态信息浏览 (14)5.2.2 回路电流信号浏览 (15)5.2.3 回路部件电流信号值 (15)5.2.4 现场部件类型及版本 (16)5.2.5 用户密码及授权管理 (16)5.3 设置菜单 (17)5.3.1 时间设置 (17)5.3.2 设置部件屏蔽 (17)5.3.3 设置打印机 (18)5.3.4 打印历史记录 (18)5.3.5 设置单相电压参数 (19)5.3.6 设置三相电压参数 (19)5.3.8 设置部件额定电压 (20)5.4 安装设置菜单 (21)5.4.1 回路部件自动登记 (21)5.4.2 回路部件手动登记 (22)5.4.3 设置本机地址 (22)5.4.4 定点编址 (23)5.5 系统设置菜单 (24)5.5.1 系统配置 (24)5.5.2 清除处理 (24)5.5.3 设置密码 (25)5.5.4 设置语言 (25)5.5.5 运行模式 (25)5.4.6 设置试用期 (26)5.4.7 WIFI管理 (26)5.6 帮助菜单 (27)第六章信号传感器 (28)6.1 JBF62P-ATV2A1型电压信号传感器 (28)6.1.1 功能概述 (28)6.1.2 主要功能 (28)6.1.3 主要参数 (28)6.1.4 结构尺寸 (29)6.1.5 安装与布线 (29)6.2 JBF62P-ATV1A1型电压信号传感器 (30)6.2.1 功能概述 (30)6.2.2 主要功能 (30)6.2.3 主要参数 (31)6.2.4 结构尺寸 (31)6.2.5 安装与布线 (32)6.3 JBF62P-ATV2型电压信号传感器 (32)6.3.1 功能概述 (32)6.3.2 主要功能 (33)6.3.3 主要参数 (33)6.3.4 结构尺寸 (33)6.3.5 安装与布线 (33)6.4 JBF62P-ASV6型电压信号传感器 (34)6.4.1 功能概述 (34)6.4.2 主要功能 (34)6.4.3 主要参数 (35)6.4.5 结构尺寸 (35)6.5 JBF62P-ASV1型电压信号传感器 (36)6.5.1 功能概述 (36)6.5.2 主要功能 (36)6.5.3 主要参数 (36)6.5.4 结构尺寸 (37)6.5.5 安装与布线 (37)第七章常见故障分析及维护 (39)7.1 故障处理 (39)7.2 保养维修 (39)7.3 安全使用及注意事项 (39)附录：消防设备电源监控系统的应用 (40)1、设计依据 (40)2、设计说明 (40)第一章系统概述近年来由于火灾发生时各类消防设备供电系统异常等原因不能正常投入消防灭火运行而造成重大人员、财产损失的火灾案例屡见不鲜，为了确保建筑物中的火灾报警系统、消防联动控制系统及其相关的被控设备（消防水泵、排烟风机等）在火灾发生时不会因为供电系统异常而导致这些消防设备不能投入到防灾、减灾运行的事故发生，青鸟消防股份有限公司严格遵照国标《GB 28184-2011消防设备电源监控系统》研制开发了JBF-62S60型消防设备电源监控系统。

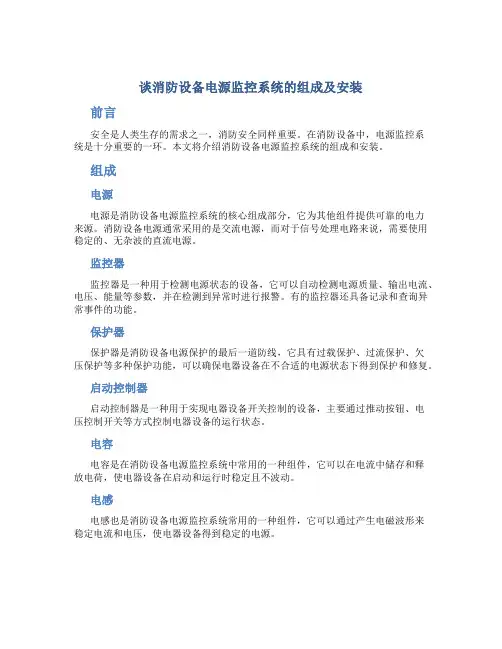

谈消防设备电源监控系统的组成及安装前言安全是人类生存的需求之一，消防安全同样重要。
在消防设备中，电源监控系统是十分重要的一环。
本文将介绍消防设备电源监控系统的组成和安装。
组成电源电源是消防设备电源监控系统的核心组成部分，它为其他组件提供可靠的电力来源。
消防设备电源通常采用的是交流电源，而对于信号处理电路来说，需要使用稳定的、无杂波的直流电源。
监控器监控器是一种用于检测电源状态的设备，它可以自动检测电源质量、输出电流、电压、能量等参数，并在检测到异常时进行报警。
有的监控器还具备记录和查询异常事件的功能。
保护器保护器是消防设备电源保护的最后一道防线，它具有过载保护、过流保护、欠压保护等多种保护功能，可以确保电器设备在不合适的电源状态下得到保护和修复。
启动控制器启动控制器是一种用于实现电器设备开关控制的设备，主要通过推动按钮、电压控制开关等方式控制电器设备的运行状态。
电容电容是在消防设备电源监控系统中常用的一种组件，它可以在电流中储存和释放电荷，使电器设备在启动和运行时稳定且不波动。
电感电感也是消防设备电源监控系统常用的一种组件，它可以通过产生电磁波形来稳定电流和电压，使电器设备得到稳定的电源。
安装在安装消防设备电源监控系统的时候，一定要将其安装在一个相对稳定的环境中，也要做好细节上的处理，以保证电源安全稳定、监控精准、保护完备。
在安装过程中，需要注意以下几个方面。
适宜的环境消防设备电源监控系统的安装环境应尽量避开环境噪音和震动，并选择相对稳定、透风的地方，建议安装在专业的消防设备房里面。
电源线路维护在安装中要选择质量可靠的电源线路，并在电线箱中做好标记和分类，以利于维护和更换。
维护电池电池是消防设备电源监控系统中必不可少的一个组成部分。
在安装前需先检查电池电压是否正常，选择质量可靠的电池，并根据使用频率和环境不同制定不同的更换周期计划。
定期维护消防设备电源监控系统在使用过程中需要定期进行维护，对于监控器等核心设备要加强保养和检查，保证设备的安全性和使用寿命。
