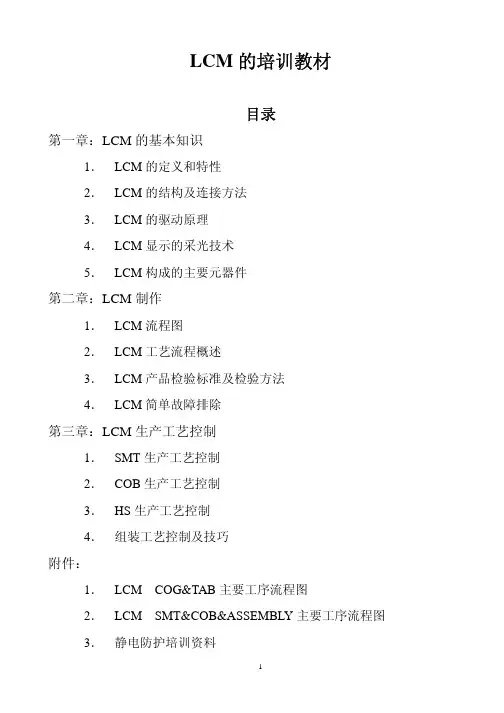

LCM的培训教材目录第一章：LCM的基本知识1．LCM的定义和特性2．LCM的结构及连接方法3．LCM的驱动原理4．LCM显示的采光技术5．LCM构成的主要元器件第二章：LCM制作1．LCM流程图2．LCM工艺流程概述3．LCM产品检验标准及检验方法4．LCM简单故障排除第三章：LCM生产工艺控制1．SMT生产工艺控制2．COB生产工艺控制3．HS生产工艺控制4．组装工艺控制及技巧附件：1．LCM COG&TAB主要工序流程图2．LCM SMT&COB&ASSEMBLY主要工序流程图3．静电防护培训资料第一章LCM的基本知识一、LCM的定义的特性：液晶显示器件是将液晶显示器件、连接件、集成电路、控制驱动电路和PCB线路板、背光源、结构件装配在一起的组件；通常将点阵型液晶显示器件和驱动器做在一块成套出售，这种产品称为液晶显示模块或模块（LCM：Liquid Crystal Display Module）。
二、LCM的结构和连接方法：1．LCM的装配结构原理：液晶显示器件是用透明导电玻璃做基板粘合而成，外引线是透明电极，液晶显示器件只有将驱动电路的电场信号施加到ITO导电电极上，才能实现显示器件的显示，因此，LCM的装配结构原理就是将液晶显示器件的导电电极与驱动电路的电场信号连接起来。
2．LCM的外引线连接方法：液晶显示器件装配中的连接方式有：导电橡胶连接、金属插肢连接、热胶片连接、直接集成连接。
A．导电橡胶连接：这是一种可以称之为传统的普通连接方式。
液晶显示器的外引线是ITO导电膜，不能焊接，但是利用一条导电橡胶条却可以轻而易举的将LCD和线路板（PCB）连接起来，使用导电橡胶连接时，必须用一结构件将LCD与导电橡胶和PCB板固定在一起，这就是压框的功能，一种压框是用硬塑料注塑而成，另一种压框则是用金属冲压而成。
B．金属插脚连接：由于人们习惯和信赖焊接式连接，为此，设计了金属插脚的连接方式，将金属插脚固定在LCD外引线上，即可以直接将LCD焊在PCB板上，也可以将LCD插在PCB板的插座上，插脚一般不是由客户安装，而是由LCD生产厂装好的，其安装结构是在LCD外引线上点上银浆点，再将插脚插上。
液晶电视机的培训资料液晶电视机培训资料欢迎参加液晶电视机培训课程。
本资料将为您详细介绍液晶电视机的基本知识、使用方法以及常见问题的解决方案。
希望通过这次培训，您能掌握液晶电视机的操作技巧，提供良好的服务和支持给客户。
一、液晶电视机的基本知识1. 液晶电视机是一种采用液晶显示技术的平面电视机，它的屏幕由许多微小的液晶设置组成。
2. 液晶电视机的分辨率决定了显示画面的清晰度和细节表现能力。
分辨率越高，画面效果越好。
3. 电视机的屏幕尺寸指的是电视机屏幕的对角线长度，单位通常为英寸。
4. 电视机的刷新率表示屏幕每秒更新画面的次数，刷新率越高，画面越平滑。
5. 背光是液晶电视机的光源，常见的背光技术包括直下式和边缘式，后者更常用。
二、液晶电视机的使用方法1. 开关机操作：按下电源按钮开机，再次按下即可关机。
2. 遥控器操作：使用遥控器选择不同的频道、调节音量和亮度等功能。
3. 输入源选择：通过遥控器或电视机上的按键，选择不同的输入源，如HDMI、AV、USB等。
4. 频道搜索：使用遥控器上的相关按键可以自动或手动搜索电视信号。
5. 菜单操作：根据电视机的不同品牌和型号，使用菜单按键可以调节画面模式、音效等参数。
三、常见问题的解决方案1. 画面无法显示：请检查电视机是否接通电源，确认是否选择了正确的输入源。
2. 无法调节音量：检查遥控器是否有电并处于正确的操作模式。
3. 遥控器不可用：检查电池是否充电或更换新电池。
4. 画面出现白点或黑点：这可能是液晶屏幕上的坏点，建议联系售后服务进行处理。
5. 无法连接外部设备：确认电视机和外部设备之间的连接是否正确。
希望以上的培训资料可以帮助您更好地了解和使用液晶电视机。
通过不断学习和实践，您将能够为客户提供准确、及时的支持和服务。
谢谢！继续写相关内容，1500字四、液晶电视机的高级功能和设置1. 多媒体播放：许多液晶电视机具备多媒体播放的功能，可以通过USB接口连接外部存储设备或者使用内建的媒体播放器，播放照片、音乐和视频。
液晶屏知识简介The Brief Introduction For LCD Panel 市场质量部陈允保April,2007培训目的Targets1、熟悉液晶显示屏的基本结构To know the basic configuration of LCD panel2、掌握液晶显示屏各接口的意义To handle the meanings of each port3、掌握液晶显示屏工作条件To handle the working conditions of LCD panel4、熟悉液晶屏的常见故障To know the general fault on LCD panel目录Contents 1、液晶屏的基本组成The basic configuration of LCD panel2、液晶屏接口的意义The meanings of LCD panel’s ports3、液晶屏的工作条件The working conditions of LCD panel4、液晶屏的常见故障The general fault on LCD panel一、液晶屏的基本组成Basic configuration所有的液晶屏（TFT-LCD）都包括：All TFT-LCD panel includes:显示屏单元Panel unitTFT驱动板TFT driving board背光板Backlight board冷镜色轮光源屏幕投影镜头处理器存储器光学1、显示屏单元Panel unit•液晶基片：主要由液晶、TFT、TFT电极、彩色滤光片、玻璃基板和偏光片等组成。
Liquid Crystal Module: Consist of Liquid crystal, Thin FilmTransistor, TFT electrode sheets, Color filter sheet, Glasssheets and Polarizing filter.•光源模组：主要由灯管、反射板、导光板、散射板、棱镜片和保护膜等组成。

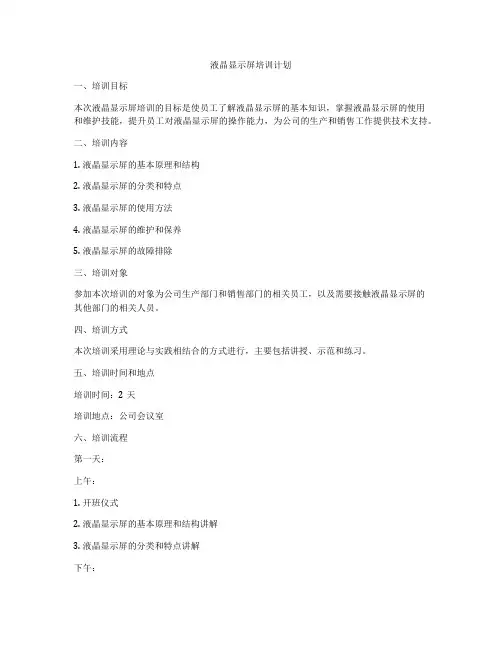

液晶显示屏培训计划一、培训目标本次液晶显示屏培训的目标是使员工了解液晶显示屏的基本知识，掌握液晶显示屏的使用和维护技能，提升员工对液晶显示屏的操作能力，为公司的生产和销售工作提供技术支持。
二、培训内容1. 液晶显示屏的基本原理和结构2. 液晶显示屏的分类和特点3. 液晶显示屏的使用方法4. 液晶显示屏的维护和保养5. 液晶显示屏的故障排除三、培训对象参加本次培训的对象为公司生产部门和销售部门的相关员工，以及需要接触液晶显示屏的其他部门的相关人员。
四、培训方式本次培训采用理论与实践相结合的方式进行，主要包括讲授、示范和练习。
五、培训时间和地点培训时间：2天培训地点：公司会议室六、培训流程第一天：上午：1. 开班仪式2. 液晶显示屏的基本原理和结构讲解3. 液晶显示屏的分类和特点讲解下午：4. 液晶显示屏的使用方法讲解5. 液晶显示屏的维护和保养讲解第二天：上午：6. 液晶显示屏的故障排除讲解7. 案例分析和讨论下午：8. 综合练习9. 总结和答疑七、培训考核1. 培训结束后，进行笔试考核，合格分数为60分。
2. 进行实际操作考核，合格率为80%。
3. 不合格者可参加第二次补考，合格者颁发证书。
八、培训评价1. 培训后，进行满意度评价，以了解员工对培训的满意度和改进建议。
2. 培训效果评估，以查看培训是否能够符合提高员工工作能力的预期目标。
九、培训结果经过本次培训，员工将掌握液晶显示屏的基本原理和结构，熟练掌握液晶显示屏的使用和维护技能，提升了对液晶显示屏的操作能力，为公司的生产和销售工作提供了更有力的技术支持。
十、培训总结通过本次培训，公司员工对液晶显示屏有了更深入的了解，技术能力得到了提升，为公司的发展提供了更为坚实的基础。
以上就是液晶显示屏培训计划的内容，希望能够得到各位领导的支持和员工的配合，让本次培训取得圆满的成功。
一：液晶显示器概述：什么是液晶显示屏呢？最简单地说，LCD屏是中间夹有一些液晶材料的两块玻璃板。
在此夹层的各个节点上通以微小的电流，就能够让液晶显现出图案，诸如计算器上的数字、PDA上的文本、笔记本电脑显示器上的图像之类的东西。
1、液晶屏的优点：1、体积轻而且薄，只有几英寸厚。
2、能耗少，比CRT显示器少90%。
3、LCD的文本和图表显示要比CRT显示器上的清晰。
2、缺点：目前的不足之处也是显而易见的，如视角窄，颜色表现力欠佳。
二：关于液晶物质有三种形态：固态、液态和气态。
1888年，奥地利植物学者莱尼茨尔(Reinitzer)研究胆甾（zai）醇在植物中的作用时，用胆甾基苯进行试验，无意间发现了液晶，但液晶的实际应用直到二十世纪五十年代才开始。
顾名思义，液晶是固液态之间的一种中间类状态。
液晶是一种有机化合物，在一定的温度范围内，它既具有液体的流动性、粘度、形变等机械性质，又具有晶体的热（热效应）、光（光学各向异性）、电（电光效应）、磁（磁光效应）等物理性质。
光线穿透液晶的路径由构成它的分子排列所决定。
人们发现给液晶充电会改变它的分子排列，继而造成光线的扭曲或折射。
液晶按照分子结构排列的不同，分为三种：晶体颗粒粘土状的称为近晶相（Smectic）液晶、类似细火柴棒的称为向列相（Nematic）液晶、类似胆固醇状的称为胆甾相（Cholestic）液晶。
这三种液晶的物理特性都不尽相同，用于液晶显示器的是第二类的向列相（Nematic）液晶。
三、LCD的原理LCD（液晶显示器，显像原理是将液晶置于两片导电玻璃之间，*两个电极间电场的驱动，引起液晶分子扭曲向列的电场效应，以控制光源透射或遮蔽功能，在电源关开之间产生明暗而将影像显示出来，若加上彩霞色滤光片，则可显示彩色影像）主要有三种TFT、STN、UFB。
1. 滤光原理偏振滤光器为两块开有精确的细槽的平板，液晶就充斥在其间。
两块滤光器平板的刻槽成相互垂直的方向排列。
可以设想液晶分子是一种“长棒”状结构，在自然状态下，这些棒状分子的长轴大致平行。
紧挨滤光器平板刻槽中的液晶“长棒”状分子，其轴向将与刻槽的方向一致，即滤光器两板上对应刻槽旁的液晶分子也成相互垂直的方向排列。
液晶的“长棒”状分子紧挨着排列，就像扎起的一道篱笆，由于相互牵引，这道篱笆在通过滤光器平板的过程中，转了一个90度的方向这是自然状态下的液晶分子的排列性质。
光线通过滤光器一面的刻槽进入，并顺着由这些长棒排成的栅栏传播。
在经过一个旋转了９０度的路径后由第二块滤光器平板的刻槽中射出来，这就是我们在液晶屏上看到亮点时的情形。
如果两个滤光器平板间加电，液晶分子的长棒将统一沿电场方向排列，因此形不成一个扭曲９０度的“篱笆”通道，光线不能从第二道刻槽中射出。
这是我们看不到亮点时的情形。
2. 偏振原理自然光是非偏振的，在所有方向振幅相同，机会均等。
偏振片就像是一个开着长槽的筛子，只允许顺着长槽振动的光线通过。
如图2所示，光线通过第一个滤片后，只剩下水平偏光。
由于第二个滤片“筛子”开槽和第一个成90度垂直，所以如果闯过第一道“筛子”后的水平偏振光如果不做一个90度转向，则被完全挡在第二道滤片之前了。
若第二道滤片转动一个小角度，如30度，则会有少量的光泄露出来，这就呈现出暗淡的图像。
四、LCD的分类1、显示器分类：CRT：显像管，一般的显示器是这一种LED：发光二级管LCD：液晶显示器，一般统称所有的液晶显示器（包含单色、彩色、TFT等）TFT：薄膜晶体管，是LCD技术领域里面的一个分支DSTN：是在单色液晶显示器的显示原理和结构上增加了一层CF，把原来的普遍黑白光源转化为红绿蓝三源色，从而达到彩色效果。
2、LCD分类LCD（Liquid Crystal Display），即液晶显示屏。
一般皆分为单色与彩色液晶屏两种，目前单色的LCD已几乎退出笔记本电脑市场，而彩色的LCD仍持续发展。
彩色LCD主要又分为STN和TFT两种，其中TFT（Thin Film Transistor）LCD，又称为主动式电晶薄膜晶体管液晶显示屏，也就是被很多人俗称的真彩液晶显示屏；DSTN (Dual-Scn Twisted Nematic)LCD，即双扫描液晶显示屏。
是STN LCD的一种显示方式，现在已经退出市场特别要说明一下的是LCD、CSTN和TFTCSTN和TFT同属于彩色LCD技术领域内的两种不同的生产技术就显示效果、颜色体现和技术水平而言：TFT远远高于CSTN，所以现在TFT是主流，而CSTN 是属于淘汰ing的技术和产品可以将LCD分为被动技术和主动技术两种，代表性的产品分别是DSTN(double-layer supertwist nematic双层超扭曲向列相液晶)和TFT（thin film transistor薄膜晶体管）。
DSTN一直是被动式笔记本显示器的标准，HPA和CSTN则是被动技术的最新改进。
HPA 也被称为高性能定址或快速DSTN。
HPA和CSTN皆比DSTN提供了更好的对比度和亮度。
CSTN的反应时间现在已下降到100ms，并提供140度视角。
DSTN是由超扭曲向列型显示器（STN）发展而来的，由于DSTN采用双扫描技术，因而显示效果较STN有大幅度的提高。
笔记本电脑刚出现时主要是使用STN。
STN的反应时间较慢，一般为300ms左右，用户能感觉到拖尾（余辉）。
由于DSTN 分上下两屏同时扫描，所以在使用中有可能在显示屏中央出现一条亮线。
主动矩阵显示屏通过薄膜晶体管直接寻址，这也是该技术名称的由来，即TFT（薄膜晶体管）。
TFT属于有源矩阵液晶显示器中的一种，反应时间大大提高，已达到5ms。
其具有更高的对比度和更丰富的色彩。
相对DSTN而言，TFT的主要特点是每个像素都配置一个半导体开关器件，其加工工艺类似于大规模集成电路。
由于每个像素都可通过点脉冲直接控制，因而每个节点相对独立，并可连续控制，这样不仅提高了反应时间，同时在灰度控制上可以非常精确，这就是TFT色彩较DSTN更为逼真的原因。
目前绝大部分厂商的主流产品都是采用TFT显示屏。
五、什么是TFT液晶显示屏？所谓薄膜晶体管，是指液晶显示器上的每一液晶象素点都是由集成在其后的薄膜晶体管来驱动。
从而可以做到高速度、高亮度、高对比度显示屏幕信息。
TFT属于有源矩阵液晶显示器TFT-LCD液晶显示屏是薄膜晶体管型液晶显示屏，也就是“真彩”TFT液晶为每个像素都设有一个半导体开关，每个像素都可以通过点脉冲直接控制，因而每个节点都相对独立，并可以连续控制，不仅提高了显示屏的反应速度，同时可以精确控制显示色阶，所以TFT液晶的色彩更真。
TFT液晶显示屏的特点是亮度好、对比度高、层次感强、颜色鲜艳，但也存在着比较耗电和成本较高的不足。
TFT液晶技术加快了手机彩屏的发展。
新一代的彩屏手机中很多都支持65536色显示，有的甚至支持16万色显示，这时TFT的高对比度，色彩丰富的优势就非常重要TFT--ThinFilmTransistor薄膜晶体管是有源矩阵类型液晶显示器AM-LCD中的一种，TFT在液晶的背部设置特殊光管，可以“主动的”对屏幕上的各个独立的像素进行控制，这也就是所谓的主动矩阵TFT(activematrixTFT)的来历，这样可以大大地提高反应时间，一般TFT的反应时间比较快，约80ms，而STN则为200ms，如果要提高就会有闪烁现象发生。
而且由于TFT是主动式矩阵LCD可让液晶的排列方式具有记忆性，不会在电流消失后马上恢复原状。
TFT还改善了STN闪烁(水波纹)-模糊的现象有效地提高了播放动态画面的能力。
和STN相比，TFT有出色的色彩饱和度、还原能力和更高的对比度，但是缺点就是比较耗电，而且成本也比较高。
TFT（Thin Film Transistor）即薄膜场效应晶体管，属于有源矩阵液晶显示器中的一种。
它可以“主动地”对屏幕上的各个独立的像素进行控制，这样可以大大提高反应时间。
一般TFT 的反应时间比较快，约80毫秒，而且可视角度大，一般可达到130度左右，主要运用在高端产品。
所谓薄膜场效应晶体管，是指液晶显示器上的每一液晶象素点都是由集成在其后的薄膜晶体管来驱动。
从而可以做到高速度、高亮度、高对比度显示屏幕信息。
TFT属于有源矩阵液晶显示器，在技术上采用了“主动式矩阵”的方式来驱动，方法是利用薄膜技术所作成的电晶体电极，利用扫描的方法“主动拉”控制任意一个显示点的开与关，光源照射时先通过下偏光板向上透出，借助液晶分子传导光线，通过遮光和透光来达到显示的目的。
TFT-LCD液晶显示屏是薄膜晶体管型液晶显示屏，也就是“真彩”(TFT)。
TFT液晶为每个像素都设有一个半导体开关，每个像素都可以通过点脉冲直接控制，因而每个节点都相对独立，并可以连续控制，不仅提高了显示屏的反应速度，同时可以精确控制显示色阶，所以TFT液晶的色彩更真。
TFT液晶显示屏的特点是亮度好、对比度高、层次感强、颜色鲜艳，但也存在着比较耗电和成本较高的不足。
TFT液晶技术加快了手机彩屏的发展。
新一代的彩屏手机中很多都支持65536色显示，有的甚至支持16万色显示，这时TFT的高对比度，色彩丰富的优势就非常重要了。
TFT型的液晶显示器主要的构成包括：萤光管、导光板、偏光板、滤光板、玻璃基板、配向膜、液晶材料、薄模式晶体管等等。
TFT（Thin Film Transistor）是薄膜晶体管的英文缩写，属于有源矩阵液晶显示器中的一种。
它可以“主动地”对屏幕上的各个独立的像素进行控制，这样可以大大提高反应时间。
一般TFT的反应时间比较快，约80毫秒，而且可视角度大，一般可达到130度左右，主要运用在高端产品。
主要分类：VA型：VA型液晶面板在目前的显示器产品中应用较为广泛的，使用在高端产品中，16.7M 色彩（8bit面板）和大可视角度是它最为明显的技术特点，目前VA型面板分为两种：MVA、PVA。
MVA型：全称为（Multi-domain Vertical Alignment），是一种多象限垂直配向技术。
它是利用突出物使液晶静止时并非传统的直立式，而是偏向某一个角度静止；当施加电压让液晶分子改变成水平以让背光通过则更为快速，这样便可以大幅度缩短显示时间，也因为突出物改变液晶分子配向，让视野角度更为宽广。
在视角的增加上可达160度以上，反应时间缩短至20ms以内。
PVA型：是三星推出的一种面板类型，是一种图像垂直调整技术，该技术直接改变液晶单元结构，让显示效能大幅提升可以获得优于MVA的亮度输出和对比度。
此外在这两种类型基础上又延出改进型S-PVA和P-MVA两种面板类型，在技术发展上更趋向上，可视角度可达170度，响应时间被控制在20毫秒以内（采用Overdrive加速达到8ms GTG），而对比度可轻易超过700:1的高水准，三星自产品牌的大部份产品都为PVA液晶面板。
