常见的振动筛筛面的材质和分类

振动筛各种筛板的用途振动筛是一种常用的筛分设备，广泛应用于矿山、冶金、建材、化工、电力等行业。

它采用振动力和筛网的运动将物料分离成不同粒度的颗粒。

振动筛通常由筛箱、振动器、筛网、减振弹簧等组成。

筛网是振动筛的核心部件，不同种类的筛板由于具有不同的孔径尺寸、形状和材质，因此其用途也各有特点。

以下是常见的五种筛板及其用途：1.方孔筛板：方孔筛板的孔径呈正方形，适用于需要较大粒径颗粒筛分的场合。

它的特点是通风性好，通常用于煤炭、化肥、矿石等领域。

2.圆孔筛板：圆孔筛板的孔径呈圆形，适用于需要较大粒径和精度较低的颗粒筛分。

它常用于颗粒分级、破碎分级和颗粒筛分要求不高的工艺。

3.长方孔筛板：长方孔筛板的孔径呈矩形，适用于颗粒呈长方形形状的物料筛分，如煤炭、熟料、砂石等。

4.等孔筛板：等孔筛板的孔径大小相等，适用于粒径范围较小、颗粒形状相对规则的物料筛分，如砂石、矿石、粉煤灰等。

5.阶梯筛板：阶梯筛板的孔径由小到大逐级递增，适用于需要多重分级的颗粒筛分，如冷矿石、骨料、煤炭等。

此外，还有一些特殊用途的筛板，如耐高温筛板、耐腐蚀筛板、降噪筛板等。

耐高温筛板通常采用耐高温材料制成，广泛应用于冶金、耐火材料等行业。

耐腐蚀筛板采用耐腐蚀材料制成，适用于化工、硫酸、盐碱等腐蚀性介质的筛分。

降噪筛板通常采用橡胶材料制成，可有效降低振动筛产生的噪音。

总之，振动筛的各种筛板根据孔径、形状和材质的不同，能满足不同粒径、形状的物料筛分需求。

筛板的使用也直接影响到振动筛的筛分效果和生产效率。

因此，在选择振动筛和筛板时，需要根据物料的特性和筛分要求，选择合适的筛板，以达到预期的筛分效果。

振动筛结构组成振动筛是一种常见的筛分设备，广泛应用于化工、食品、医药、冶金等领域。

振动筛的结构组成包括以下几个方面：一、振动筛的整体结构1.1 筛箱振动筛的主体部分为筛箱，它是由钢板焊接而成。

一般情况下，筛箱采用圆形或者矩形结构，其大小和形状根据具体生产要求进行设计。

1.2 振动器振动器是振动筛的核心部件，它能够使整个筛箱产生高频低幅度的振动。

通常情况下，振动器由电机、偏心块、轴承等部件组成。

1.3 支撑装置支撑装置主要是为了保证整个振动筛能够稳定运行。

一般情况下，支撑装置由弹簧和橡胶制品组成。

二、筛网结构2.1 筛框在振动筛中，筛框通常采用钢板焊接而成。

其大小和形状根据具体生产要求进行设计。

2.2 筛网在不同的生产场合中，振动筛所使用的筛网也不尽相同。

常见的筛网材料有金属丝网、橡胶筛板、聚氨酯筛板等。

2.3 筛网夹为了保证筛网能够牢固地固定在筛框上，通常会在筛框的四周安装筛网夹。

三、进出料口结构3.1 进料口进料口是振动筛中物料进入的通道。

一般情况下，进料口位于振动筛的上部或者侧面。

3.2 出料口出料口是振动筛中物料排出的通道。

一般情况下，出料口位于振动筛的下部或者侧面。

四、附属设备4.1 挂钩和吊环为了方便悬挂和运输，振动筛通常会安装挂钩和吊环。

4.2 喷水装置在某些场合中，为了防止物料堵塞或者粘附在筛网上，需要安装喷水装置进行清洗。

4.3 防尘罩为了防止物料飞溅和粉尘扩散，振动筛还需要安装防尘罩。

总之，振动筛的结构组成是一个复杂的系统工程，需要根据具体生产要求进行设计和制造。

只有在各个方面都充分考虑到，才能保证振动筛的正常运行和高效工作。

振动筛的制造工艺1. 简介振动筛是一种常用于分离固体颗粒或液体的机械设备。

它具有高效、精确和可靠的特点，广泛应用于矿山、冶金、化工、建筑材料等行业。

2. 材料准备制造振动筛所需的主要材料有以下几种：- 筛框：通常采用优质不锈钢材料制作，具有较好的耐腐蚀性能。

- 振动器：用于产生振动力，通常采用电动振动机或惯性振动器。

- 筛网：用于筛分材料，通常采用高强度的合金钢材料制作，具有耐磨损和耐高温性能。

3. 制造过程制造振动筛的工艺一般包括以下几个步骤：3.1 筛框制作1. 制作筛框的主体结构，包括上部和下部。

2. 使用焊接工艺将各个零部件焊接在一起。

3. 对焊接部位进行磨光处理，以提高外观质量和焊接强度。

3.2 安装振动器1. 根据设计要求选择合适的振动器类型。

2. 将振动器安装在筛框上部，并通过螺栓进行固定。

3. 连接振动器与电源线，并进行电气调试。

3.3 安装筛网1. 选择合适规格的筛网。

2. 将筛网安装在筛框上，确保紧密贴合并固定在筛框的周边。

3.4 调试与测试1. 对振动筛进行全面检查，确保各个部件安装正确。

2. 进行振动筛机械性能、筛分效果和噪音测试。

3. 根据检测结果对振动筛进行调整和优化，以达到设计要求。

4. 注意事项在制造振动筛的过程中，需要注意以下几点：- 材料选择要符合相关标准和要求。

- 制造过程中需保持安全、环保的工作环境。

- 振动筛的安装和调试必须由专业人员进行。

5. 结论振动筛的制造工艺包括筛框制作、振动器安装、筛网安装以及调试与测试等步骤。

制造过程需要严格遵循相关标准和要求，并由专业人员进行操作，以确保振动筛的质量和性能符合设计要求。

影响振动筛筛分的三类因素振动筛是破碎和制砂生产线中必不可少的设备，它是利用振子激振所产生的往复旋型振动而工作的。

振动筛筛分过程的技术经济指标是筛分效率和生产率，前者为质量指标，后者为数量指标。

它们之间有一定的关系，同时还与其他许多因素有关，这些因素决定筛分的结果。

影响筛分过程的因素大体可以分三类：一、被筛分物料的性质物料的性质包括物料的湿度、含泥量和粒度等。

物料细粒含量较大时，筛子的生产率也大。

当物料的湿度较大时，一般来说筛分效率都会降低。

但筛孔尺寸愈大，水分影响愈小，所以对于含水分较大的湿物料，为了改善筛分过程，一般可以采用加大筛孔的办法，或者采用湿式筛分。

物料含泥量大（当含泥量大于8%时）应当采用湿式筛分，或预先洗矿。

二、振动筛筛面的结构和质地直线振动筛是使粒子和筛面作垂直运动，所以筛分效率高，生产能力大。

而粒子与筛面相对运动主要是平行运动的棒条筛、平面振动筛、筒筛等，其筛分效率和生产能力都低。

对于一定的物料而言，筛子的生产率和筛分效率决定于筛孔尺寸。

生产率取决于筛面宽度，筛面宽生产率高。

筛分效率取决于筛面长度，筛面长筛分效率高。

一般长宽比为2。

有效的筛子面积（即筛孔面积与整个筛面面积之比）愈大，则筛面的单位面积生产率和筛分效率愈高。

三、生产的条件振动筛在运行过程中，常会由于金属和石料硬对硬的配合关系导致零件磨损及划伤，如振动筛主轴轴承位磨损等故障。

出现上述问题后，企业传统解决办法是补焊或刷镀后机加工修复，但两者均存在一定弊端：补焊高温产生的热应力无法完全消除，易造成材质损伤，导致部件出现弯曲或断裂；而电刷镀受涂层厚度限制，容易剥落，且以上两种方法都是用金属修复金属，无法改变“硬对硬”的配合关系，在各力综合作用下，仍会造成再次磨损。

当代西方国家针对以上问题多使用高分子复合材料的修复方法，而应用较多的有美嘉华技术体系，其具有超强的粘着力，优异的抗压强度等综合性能。

应用高分子材料修复，可免拆卸，免机加工。

振动筛筛网规格标准规格振动筛筛网简介不锈钢网主要用于酸、碱环境条件下筛分和过滤，石油工业作泥浆网、化工化纤工业作筛滤网、电镀工业作酸洗网，气体、液体过滤和其它介质做分流用。

一般采用不锈钢网丝、镍丝、黄铜丝为材料。

金属丝编织密纹网中纬丝聚密排列，有平纹编织，斜纹荷兰编织，反向荷兰编织五种方法。

不锈钢网的规格8目-325目。

本公司生产的不锈钢网具有过滤性能稳定、精细等特点。

也可根据用户需要设计制作各种型号的不锈钢网产品。

材料：不锈钢网丝、镍丝、黄铜丝。

主要用于气体、液体过滤和其它介质分离用。

不锈钢耐热、耐酸、耐腐蚀、耐磨损。

正因为这些特性，不锈钢丝网才广泛用于矿业、化工、食品、医药等行业。

不锈钢筛网特点：耐酸、耐碱、耐锈蚀性能好；拉力、韧性和耐磨性强，经久耐用；耐高温氧化，304不锈钢筛网耐受温度位800摄氏度。

光洁度高，不必表面处理，维护方便简单。

主要材质：304材质筛网、316L材质筛网与生产现场设备配套的筛机定制特殊物料筛分设备的定制（如易燃、易爆、强酸、强腐蚀等物料）特殊结构要求的设备设计、制造与筛机关联的配套设备的设计制造（如给料、输送、除尘）提供在线设备的改制振动筛的超声波系统改装、加装直线筛的超声波系统改装、加装超声波振动筛的维护、改制及零件提供直线振动筛是流水线作业中常用的一种振动筛设备。

该设备是利用振动电机激振作为振动源，使物料在筛网上被抛起，同时向前作直线运动。

物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。

在实际应用中，直线振动筛型号有很多种，客户可以任意选择。

在工作过程中，直线振动筛采用双振动电机驱动。

当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。

物料在筛面上被抛起，跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。

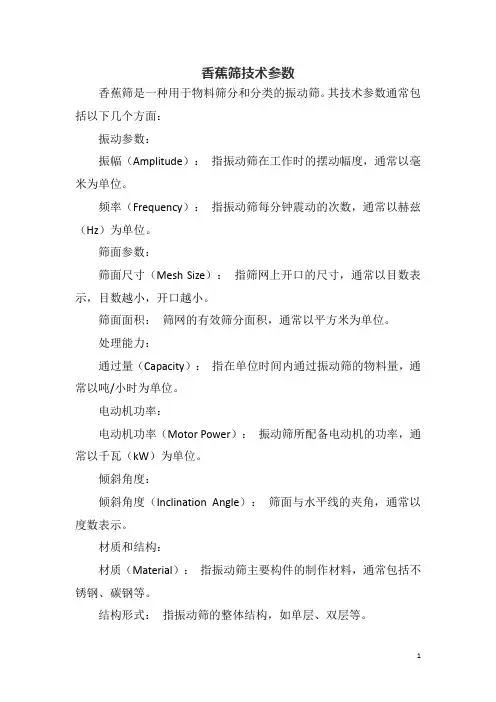

香蕉筛技术参数
香蕉筛是一种用于物料筛分和分类的振动筛。

其技术参数通常包括以下几个方面：
振动参数：
振幅（Amplitude）：指振动筛在工作时的摆动幅度，通常以毫米为单位。

频率（Frequency）：指振动筛每分钟震动的次数，通常以赫兹（Hz）为单位。

筛面参数：
筛面尺寸（Mesh Size）：指筛网上开口的尺寸，通常以目数表示，目数越小，开口越小。

筛面面积：筛网的有效筛分面积，通常以平方米为单位。

处理能力：
通过量（Capacity）：指在单位时间内通过振动筛的物料量，通常以吨/小时为单位。

电动机功率：
电动机功率（Motor Power）：振动筛所配备电动机的功率，通常以千瓦（kW）为单位。

倾斜角度：
倾斜角度（Inclination Angle）：筛面与水平线的夹角，通常以度数表示。

材质和结构：
材质（Material）：指振动筛主要构件的制作材料，通常包括不锈钢、碳钢等。

结构形式：指振动筛的整体结构，如单层、双层等。

振动方式：
振动方式（Vibration Mode）：指振动筛的振动方式，有直线振动、圆形振动等。

这些技术参数可以根据具体的香蕉筛型号和制造商的要求而有所不同。

在选择和使用香蕉筛时，根据物料的特性和处理要求，合理配置和调整这些参数是十分重要的。

各类型振动筛型号分类及技术参数振动筛是一种常用的物料筛选设备，广泛应用于矿山、建筑材料、化工、电力、冶金等行业。

根据其结构特点、筛分材料的性质，振动筛可以分为多种类型，以下是各类型振动筛的分类及其技术参数。

一、直线振动筛1.结构特点：直线振动筛采用振动电机作为振动源，通过其激振装置使筛板产生直线振动，一般采用双振动电机驱动，可产生强大的激振力，适用于中、细颗粒物料的筛分。

2.技术参数：-筛面倾角：0-7°-处理能力：10-500t/h- 筛分粒度：0.074-15mm二、圆振动筛1.结构特点：圆振动筛采用筛箱为圆形，通过振动电机产生惯性离心力使物料在筛面上产生圆形运动。

圆振动筛适用于湿、干、细颗粒物料的筛分。

2.技术参数：- 筛面直径：600-3000mm-处理能力：20-300t/h- 筛分粒度：0.074-350mm三、高频振动筛1.结构特点：高频振动筛采用振动电机作为振动源，通过筛架上的振动传感器将高频振动转换为筛板上的微弱振动，使物料在筛面上进行高频筛分。

高频振动筛适用于湿、糊状物料的筛分，可以有效去除细小颗粒物料。

2.技术参数：-震动频率：325-3300次/分钟-处理能力：15-700t/h- 筛分粒度：0.075-20mm四、椭圆振动筛1.结构特点：椭圆振动筛采用筛箱为椭圆形，通过两个不同速度的振动电机产生椭圆振动，使物料在筛面上沿椭圆轨迹进行筛分。

椭圆振动筛适用于湿、干物料的筛分，可提高筛分效率。

2.技术参数：- 筛面宽度：1000-4000mm-处理能力：50-850t/h- 筛分粒度：0.075-300mm五、翻转振动筛1.结构特点：翻转振动筛采用筛箱为翻转角度可调的矩形结构，通过偏心块驱动振动装置产生筛箱的翻转运动，使物料在筛面上进行筛分。

翻转振动筛适用于高湿度、黏糊性物料的筛分，可解决物料黏结、堵塞的问题。

2.技术参数：-筛箱翻转角度：35-55°-处理能力：15-450t/h- 筛分粒度：2-75mm以上是各类型振动筛的分类及其技术参数。

六种常用振动筛种类介绍振动筛是一种常用的筛分设备，在很多行业中都得到广泛应用。

根据不同的筛分要求和工作环境，振动筛可以分为多种不同的类型。

以下是常用的六种振动筛的种类介绍。

1.园形振动筛园形振动筛是一种非线性振动筛，其振动轨迹呈圆形或椭圆形。

该类型的振动筛具有较高的筛分效率和处理量，适用于各种材料的筛分工作。

它可以根据不同的需要进行定制，例如，可以配置多层筛网，以实现多级筛分。

2.直线振动筛直线振动筛是最常见的一种振动筛。

其振动轨迹呈直线，具有高筛分效率和较大的处理量。

直线振动筛通常由筛箱、筛网、振动电机等组成。

它广泛应用于化工、食品、建材等工业领域，可用于物料的分类、分级和脱水等工艺过程。

3.激振振动筛激振振动筛是一种特殊的振动筛，其筛分效果由中间控制台发出的振动波导致。

该类型的振动筛具有较高的振动频率和强烈的振动力，可以有效地分离大颗粒和小颗粒。

激振振动筛通常用于粗颗粒的筛分，如矿石等。

4.高频振动筛高频振动筛是一种特殊的振动筛，其振动频率较高，通常在20Hz以上。

高频振动筛可以实现更细腻的筛分效果，并且可以有效地分离潮湿的物料。

它常用于煤炭、冶金、化工等行业的湿筛分工作。

5.真空振动筛真空振动筛是一种用于特殊环境下的振动筛。

它利用真空环境，使物料在低压下进行筛分，避免了氧化、爆炸等问题。

真空振动筛广泛应用于粉末冶金、电子材料、粉体涂料等领域。

6.洗涤振动筛洗涤振动筛是一种用于物料清洗和脱水的振动筛。

它通过筛网的水冲洗和振动，可以清洗物料表面的污垢，并将水分从物料中脱除。

洗涤振动筛常用于砂石、煤炭等行业的物料清洗和处理。

总结起来，振动筛根据不同的筛分要求和工作环境，可以分为园形振动筛、直线振动筛、激振振动筛、高频振动筛、真空振动筛和洗涤振动筛等六种类型。

每种振动筛都有其特殊的应用领域和优势，用户可以根据自己的需求选择合适的振动筛进行使用。
