潮湿敏感器件 PCB PCBA保存烘烤规范

湿度敏感元器件管理规范1、目的规范湿度敏感元器件的保管、储存和使用，为湿度敏感元器件管理提供一个有效的规定，保障湿敏器件的生产品质。

2、适用范围及流程客户2.1 适用范围：适用于湿度敏感等级为2 - 6级的湿度敏感元器件及F/PCB。

2.2 流程客户：直接客户：IQC、资材室、SMT车间。

3、权责划分3.1 资材室3.3.1 负责仓库中湿度敏感器件的收发、存储管理以及信息维护；3.3.2 触发超期湿敏器件和结存套料、良品批退、库存超期、转储、的湿敏器件的复检需求；3.3.3负责对需要烘烤的湿敏器件完成冻结、转储、烘烤、预警、记录工作；3.2 IQC3.6.1 依检验标准、规格书、图纸、封样、SIP要求对湿敏器件来料进行检验，记录及输出检验结果，对检验不合格的湿敏器件应在检验完毕后立即发出异常通报；3.6.2负责结存套料、良品批退、库存超期、转储的湿敏器件的复检；3.6.3 完成特采湿敏器件的标示、烘烤参数填写、入库办理等工作。

3.3 SMT车间：3.1.1负责本车间湿度敏感器件上料、生产、退料的质量管控和异常反馈；3.1.2负责执行特殊管控湿敏器件产线上料、生产、退料的质量管控和异常反馈。

4、定义：4.1 SMD：表面贴装器件，主要指通过SMT生产的PSMD（Plastic Surface Mount Devices），也即塑封表面贴（封装）器件，如下表1项目描述的器件。

表1 封装名称缩写4.2 潮湿敏感器件：指易于吸收湿气，受热（回流焊或波峰焊）后湿气膨胀，导致内部损坏或分层的器件，基本上都是SMD。

4.3 一般器件：指除潮湿敏感器件以外，组装时需要焊接的所有元器件。

4.4 存储条件：是指与所有元器件封装体和引脚直接接触的外部环境。

4.5 存储期限：是指元器件从生产日期到使用日期间的允许最长保存时间。

4.6 PCB：印制电路板，printed circuit board的简称。

在绝缘基材上，按预定设计形成印制元件或印制线路以及两者结合的导电图形的印制板。

pcba存放标准
PCBA（印刷电路板组装）的存放标准主要包括以下几个方面：
1.温度控制：PCBA在存储过程中需要控制好存储温度，常见的PCBA存储温
度为20℃~25℃，避免过高或过低的温度导致PCBA承受压力过大、电流失控、电子元件烧焦等现象。

2.湿度控制：湿度是影响PCBA性能稳定的重要因素之一，过高或过低的湿
度会导致元件的水分含量发生变化，从而引起电气性能的降低或短路。

因此，PCBA存储最好在相对湿度40%~70%之间。

3.标识：运输、存储的PCBA容器、工具车上应该做好明确的标识，记录产
品相关的信息，以免错放、混放等。

4.叠放要求：在运输工具上、周转区存储、工序工位存储时，禁止PCBA之
间直接叠放，尤其是在运输中，直接的重叠放置，摩擦会导致元器件之间的损坏。

5.装卸要求：运输装卸PCBA过程中，要稳妥有序，禁止野蛮装卸。

6.防止跌落：在运输工具上、周转区存储PCBA时，码放后要做好四周的防
护，避免掉落。

7.防止摩擦损伤：运输过程中，注意路面状况是否良好，有无障碍物、坑洼
突起等，避免车辆颠簸造成半成品的损伤。

运输工具的速度要均衡合理。

8.转运要求：工位之间的板卡传递，通过传送带或者“手递手”进行等方式，
必须避免出现PCBA的重叠放置、挤压。

严禁在转运和传递中，抛掷等动作。

9.防尘要求：周转区存放PCBA应确保存放工具稳固，并做好保护，并严格
限定在规定的区域内。

遵循上述标准有助于确保PCBA的存储安全并保持其性能稳定。

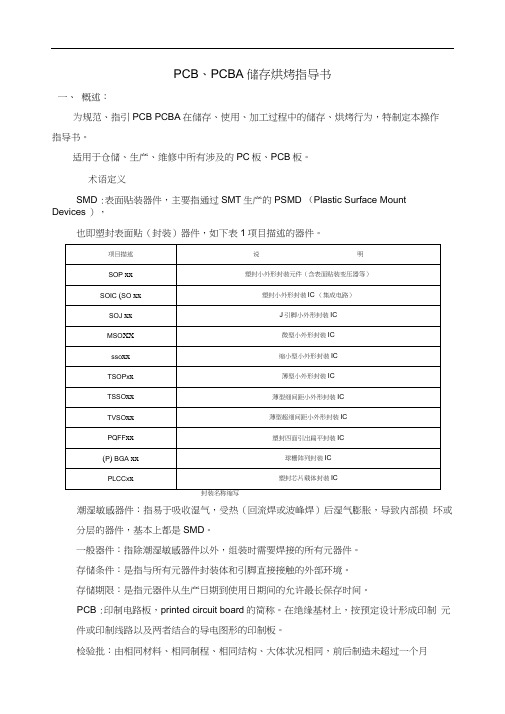

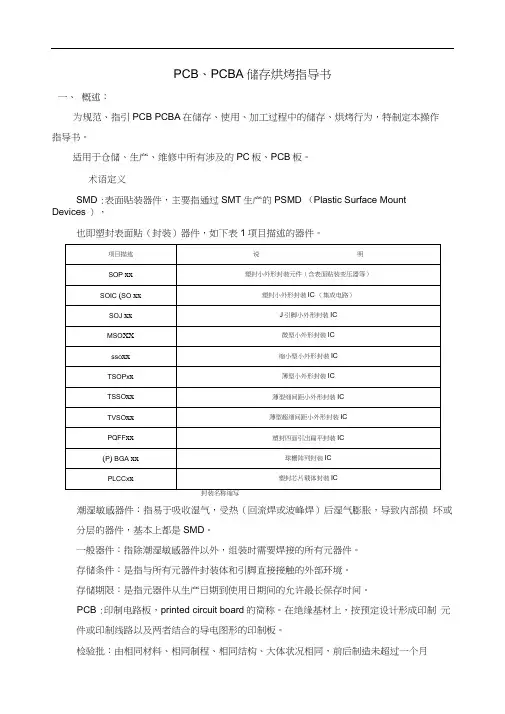

PCB、PCBA储存烘烤指导书一、概述：为规范、指引PCB PCBA在储存、使用、加工过程中的储存、烘烤行为，特制定本操作指导书。

适用于仓储、生产、维修中所有涉及的PC板、PCB板。

术语定义SMD :表面贴装器件，主要指通过SMT生产的PSMD （Plastic Surface MountDevices ），也即塑封表面贴（封装）器件，如下表1项目描述的器件。

潮湿敏感器件：指易于吸收湿气，受热（回流焊或波峰焊）后湿气膨胀，导致内部损坏或分层的器件，基本上都是SMD。

一般器件：指除潮湿敏感器件以外，组装时需要焊接的所有元器件。

存储条件：是指与所有元器件封装体和引脚直接接触的外部环境。

存储期限：是指元器件从生产日期到使用日期间的允许最长保存时间。

PCB :印制电路板，printed circuit board的简称。

在绝缘基材上，按预定设计形成印制元件或印制线路以及两者结合的导电图形的印制板。

检验批：由相同材料、相同制程、相同结构、大体状况相同，前后制造未超过一个月时间并一次送检的产品，谓之检验批三、操作指导说明烘烤所涉及的设备a）柜式高温烘箱。

b）柜式低温、除湿烘箱。

c）防静电、耐高温的托盘d）防静电手腕带。

3.1潮湿敏感器件存储3.1.1 包装要求潮湿敏感器件包装要求其中：MBB : Moisture Barrier Bag ，即防潮包装袋，该包装袋同时要具备ESD保护功能；干燥材料：必须满足MIL —D —3464 Class II 标准的干燥材料；HIC : Humidity Indicator Card , 即防潮包装袋内的满足MIL —I—8835、MIL —P —116 , Method II等标准要求的湿度指示卡。

HIC指示包装袋内的潮湿程度（一般HIC上有至少3个圆圈，分别代表不同的相对湿度值，如：8%、10 %、20 %等（见图1），各圆圈内原色为蓝色，当某圆圈内由蓝色变为紫红色时，表明袋内已达到该圆圈对应的相对湿度；当该圆圈再由紫红色变为淡红色时，则表明袋内已超过该圆圈对应的相对湿度）；如果湿度指示卡指示袋内湿度已达到或超过需要烘烤的湿度界限（按照厂家规定执行，如果厂家未提供湿度界限值，我司规定此值为20%RH ），需要对器件进行烘烤后再焊接。

其中：MBB：Moisture Barrier Bag，即防潮包装袋，该包装袋同时要具备ESD保护功能；干燥材料：必须满足MIL－D－3464 Class II 标准的干燥材料；HIC：Humidity Indicator Card，即防潮包装袋的满足MIL－I－8835、 MIL－P－116，Method II等标准要求的湿度指示卡。

HIC指示包装袋的潮湿程度(一般HIC上有至少3个圆圈，分别代表不同的相对湿度值，如：8％、10％、20％等（见图1），各圆圈原色为蓝色，当某圆圈由蓝色变为紫红色时，表明袋已达到该圆圈对应的相对湿度；当该圆圈再由紫红色变为淡红色时，则表明袋已超过该圆圈对应的相对湿度）；如果湿度指示卡指示袋湿度已达到或超过需要烘烤的湿度界限（按照厂家规定执行，如果厂家未提供湿度界限值，我司规定此值为20%RH），需要对器件进行烘烤后再焊接。

说明：有的公司无湿度指示卡，而是在干燥剂中加蓝色晶体，蓝色晶体受潮后会变红，如果拆封后干燥剂袋有晶体已变为红色，则表明器件已受潮，生产前需要烘烤。

MSIL：Moisture-sensitive identification label，即潮敏标签（见图1），用来指示包装袋装的是潮湿敏感器件。

警告标签： Caution Label，即防潮包装袋外含MSIL（Moisture Sensitive Identification Label）符号、芯片的潮湿敏感等级、芯片存储条件和拆封后最长存放时间、受潮后烘烤条件及包装袋本身密封日期等信息的标签，图1：图2：图 1与 2 潮敏指示卡、潮敏标签、潮敏警告标签示例注：引脚镀银器件比较容易硫化，对包装要求比较严，要求在存储时采用双层塑料袋包装，且需采用热压封口以加强密封作用。

最外层塑料袋包装推荐选用气泡袋，防止在运输中袋子被刺穿。

2.3.1.2 存储条件仓储存储潮湿敏感器件，存储须满足以下二条之一：a、保持在有干燥材料的MBB密封包装（真空或充氮气包装）状态下存储。

潮湿敏感器件、PCB、PCBA保存、烘烤通用指导书1.目的：为规范、指引潮湿敏感元器件、PCB、PCBA在储存、使用、加工过程中的储存、烘烤行为，特制定本操作指导书。

2.适用范围适用于仓储、生产、维修中所有涉及的潮湿敏感元器件、PCB板、PCBA板。

3.定义：SMD：表面贴装器件，主要指通过SMT生产的PSMD（Plastic Surface Mount Devices），也即塑封表面贴（封装）器件，如下表1项目描述的器件。

表1 封装名称缩写潮湿敏感器件：指易于吸收湿气，受热（回流焊或波峰焊）后湿气膨胀，导致内部损坏或分层的器件，基本上都是SMD。

一般器件：指除潮湿敏感器件以外，组装时需要焊接的所有元器件。

存储条件：是指与所有元器件封装体和引脚直接接触的外部环境。

存储期限：是指元器件从生产日期到使用日期间的允许最长保存时间。

PCB：印制电路板，printed circuit board的简称。

在绝缘基材上，按预定设计形成印制元件或印制线路以及两者结合的导电图形的印制板。

检验批：由相同材料、相同制程、相同结构、大体状况相同，前后制造未超过一个月时间并一次送检的产品，谓之检验批。

4.作业内容：4.1烘烤所涉及的设备4.1.1 柜式高温烘箱。

4.1.2 柜式低温、除湿烘箱。

4.1.3 防静电、耐高温的托盘。

4.1.4 防静电手腕带。

4.2 潮湿敏感器件存储4.2.1 包装要求（见表2）表2 潮湿敏感器件包装要求其中：MBB：Moisture Barrier Bag，即防潮包装袋，该包装袋同时要具备ESD保护功能；干燥材料：必须满足MIL－D－3464 Class II 标准的干燥材料；HIC：Humidity Indicator Card，即防潮包装袋内的满足MIL－I－8835、 MIL－P－116，Method II等标准要求的湿度指示卡。

HIC指示包装袋内的潮湿程度(一般HIC上有至少3个圆圈，分别代表不同的相对湿度值，如：8％、10％、20％等（见图1），各圆圈内原色为蓝色，当某圆圈内由蓝色变为紫红色时，表明袋内已达到该圆圈对应的相对湿度；当该圆圈再由紫红色变为淡红色时，则表明袋内已超过该圆圈对应的相对湿度）；如果湿度指示卡指示袋内湿度已达到或超过需要烘烤的湿度界限（按照厂家规定执行，如果厂家未提供湿度界限值，我司规定此值为20%RH），需要对器件进行烘烤后再焊接。

（2）在SMT现场拆封时，需检查湿度显示卡，暴露在空气中的时间应低于8小时，生产在拆封时要确保PCB在8小时内能上线生产过炉，具体参考《OSP PCB使用管理规定》。

（3）如客户物料、半成品有超过存储期限的，需知会相关部门，如需烘烤，则由工程或技术部出具相关文件执行。

4.1.3 潮湿敏感件储存环境要求，具体要求可参考《工作环境控制程序》。

5.2 生产使用
5.2.1 根据生产进度控制包装开封的数量，潮湿敏感元件拆封使用寿命对照表（使用环境
参考《工作环境控制程序》）。

2A 28天
3 168小时
4 72小时
5 48小时
5A 24小时
5.2.2 对于散料、卷带包装的物料在上线使用时应根据物料焊接的品质状况或客户有明确
烘烤要求时需对物料进行烘烤。

5.3烘烤操作
5.3.1 在大型的SMD器件开封时发现指示卡的湿度为已经达到需要烘烤的级别是则需进行
高温烘干，将存放元件的托盘叠放在一起，温度与时间可参考下表，因不同厂商略
有差异，具体则可参照厂商提供的资料参数或依据客户的烘烤要求进行烘烤。

耐温度
6.5 烘烤箱在作业状态下严禁关闭电源或更改温度设置。

7.0 文件支持
7.1《工作环境控制程序》
7.2《OSP PCB使用管理规定》。

8.0 引用文件
8.1 IPC/JEDEC J-STD-020
8.2 IPC/JEDEC J-STD-033
9.0 表格记录
9.1《烘烤记录表》
8.2《MSD时间控制标签》。
