1.1 本本协议合用于******有限公司YBM-10/0.4-630 系列预装型 (欧式)箱变的使用条件、额定参数、技术要求、试验、包装运输、安装和维护等具体内容。
1.2 本技术协议提出的是最低限度的技术要求，并未规定所有的技术要求和合用的标准，除本技术条件中规定的技术参数和要求外，其余均应遵循最新版本的国家标准(GB)、电力行业标准(DL)、 IEC 标准和国际单位制(SI)。
1.3 供方将严格执行本技术协议所列标准及相应的国家和行业相关技术要求和合用标准，有矛盾时，按较高标准执行。
供方在设备设计和创造中所涉及的各项规程，规范和标准遵循现行最新版本的标准。
1.4 供方将提供一套满足本技术协议和所列标准要求的高质量产品及相应服务。
对本项目国家有关安全、环保等强制标准,供方彻底能满足其要求。
1.5 合同签订后 3 天内供方提供箱变的荷载及基础施工图。
设备交货时，供方将按本技术的要求，提出合同设备的安装、接线图纸、实验报告、合格证、使用说明书给需方，由需方确认。
1.6 供方采用的专利涉及到的全部费用均被认为已保含在设备总价内，供方保证需方不承担有关设备专利的一切责任。
1.7 供方将提供高质量的设备。
这些设备是成熟可靠、技术先进的产品，并且供方已有多台相同容量设备创造、运行的成功经验。
1.8 在合同签订后，需方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目及费用由买卖双方共同商定。
当个别参数发生变化或者供电局提出的要求引起补充变化不会引起供方技术方案的原则性调整时，供方承诺设备不加价。
1.9 本技术协议为经济合同的合同附件，具有与经济合同同等的法律效力，是合同各方开展工作的依据，本协议与经济合同同时生效。
1.10 有关设计、创造和其它未尽事宜，双方应本着互相配合、互相体谅的原则，进一步商议解决。
厂区位于*******。
地震烈度历年平均气温度极端最低气温极端最高气温一月平均气温七月平均气温平均湿度年平均大气压年绝对最高大气压年绝对最低大气压7 度19.8℃-0.3℃37℃11.6℃27.2℃81%1011.7 百帕1026.7 百帕990.3 百帕GB 1094.1-1996 电力变压器第 1 部份总则GB 1094.2-1996 GB 1094.3-2003 GB 1094.5-2003 GB 1094.11-2022 GB 16926-1997 GB 3096-1993 GB 3804-2004 GB 3906-2022 GB 7251-2005GB/T GB/T GB/T DL/T DL/T DL/T DL/T 备11022-199914048-199317467-1998537-2002791-2001593-2022404-2022电力变压器电力变压器电力变压器电力变压器第 2 部份第 3 部份第 5 部份第 11 部份温升绝缘水平和绝缘试验承受短路的能力干式电力变压器交流高压负荷开关-熔断器组合电器城市区域环境噪声标准3.6~40.5kV 交流高压负荷开关3.6~40.5kV 交流金属封闭开关设备和控制设备低压成套开关设备和控制设备高压开关设备和控制设备标准的共同技术要求低压开关设备和控制设备总则高压/低压预装式变电站高压/低压预装箱式变电站选用导则户内交流充气式开关柜选用导则高压开关设备和控制设备标准的共用技术要求3.6kV~40.5kV 交流金属封闭开关设备和控制设变压器符合 GB1094.1、GB1094.2、GB1094.3、GB1094.5，及 GB/T6451.1999 标准。

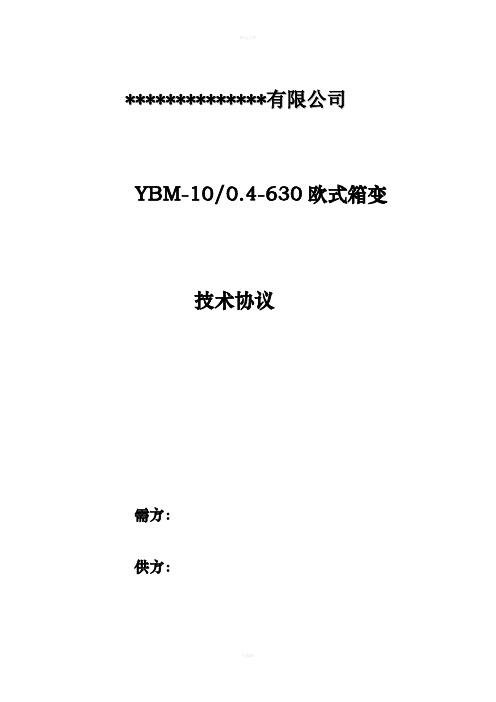

**************有限公司YBM-10/0.4-630欧式箱变技术协议需方：供方：1 .总则1.1 本本协议适用于******有限公司YBM-10/0.4-630系列预装型（欧式）箱变的使用条件、额定参数、技术要求、试验、包装运输、安装和维护等具体内容。
1.2本技术协议提出的是最低限度的技术要求，并未规定所有的技术要求和适用的标准，除本技术条件中规定的技术参数和要求外，其余均应遵循最新版本的国家标准（GB）、电力行业标准（DL）、IEC 标准和国际单位制（SI）。
1.3供方将严格执行本技术协议所列标准及相应的国家和行业相关技术要求和适用标准，有矛盾时，按较高标准执行。
供方在设备设计和制造中所涉及的各项规程，规范和标准遵循现行最新版本的标准。
1.4供方将提供一套满足本技术协议和所列标准要求的高质量产品及相应服务。
对本项目国家有关安全、环保等强制标准,供方完全能满足其要求。
1.5合同签订后3天内供方提供箱变的荷载及基础施工图。
设备交货时，供方将按本技术的要求，提出合同设备的安装、接线图纸、实验报告、合格证、使用说明书给需方，由需方确认。
1.6供方采用的专利涉及到的全部费用均被认为已保含在设备总价内，供方保证需方不承担有关设备专利的一切责任。
1.7供方将提供高质量的设备。
这些设备是成熟可靠、技术先进的产品，并且供方已有多台相同容量设备制造、运行的成功经验。
1.8在合同签订后，需方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目及费用由买卖双方共同商定。
当个别参数发生变化或供电局提出的要求引起补充变化不会引起供方技术方案的原则性调整时，供方承诺设备不加价。
1.9本技术协议为经济合同的合同附件，具有与经济合同同等的法律效力，是合同各方开展工作的依据，本协议与经济合同同时生效。
1.10有关设计、制造和其它未尽事宜，双方应本着互相配合、互相体谅的原则，进一步协商解决。
2．现场环境厂区位于*******。
箱变技术协议协议名称：箱变技术协议一、协议背景本协议旨在确立双方在箱变技术领域合作的具体内容、责任和权益，并明确双方的权责关系，以促进双方合作的顺利进行。
二、定义1. 箱变：指用于电力输配系统中的变电设备，用于将高压电能转换为低压电能的装置。
2. 供应商：指为买方提供箱变技术产品和相关服务的企业。
3. 买方：指需购买箱变技术产品和相关服务的企业。
三、合作内容1. 技术支持：供应商将为买方提供与箱变技术相关的技术咨询、培训和技术支持服务，以确保买方在使用箱变产品时能够达到预期的效果。
2. 产品供应：供应商将提供买方所需的箱变产品，包括但不限于箱变设备、配件和相关软件等。
供应商应确保产品的质量符合行业标准和买方的需求，并按时交付。
3. 安装调试：供应商将指导买方进行箱变产品的安装和调试工作，确保产品能够正常运行。
买方应按照供应商提供的指导进行操作，并提供必要的人力和设备支持。
4. 售后服务：供应商将为买方提供箱变产品的售后服务，包括但不限于设备维护、故障排除和备件供应等。
供应商应及时响应买方的需求，并尽力解决问题。
四、责任和义务1. 供应商责任：a. 提供技术支持和产品供应，确保产品质量符合标准。
b. 指导买方进行安装调试工作，确保产品正常运行。
c. 提供售后服务，解决买方在使用过程中的问题。
d. 保护买方的商业机密和知识产权。
2. 买方责任：a. 合理提供与箱变技术相关的需求和信息。
b. 按照供应商的指导进行操作和安装调试工作。
c. 及时向供应商反馈产品使用过程中的问题，并积极配合解决。
d. 保护供应商的商业机密和知识产权。
五、费用和支付方式1. 技术支持费用：买方应按照双方协商确定的费用标准支付技术支持费用，支付方式为（具体支付方式）。
2. 产品供应费用：买方应按照双方协商确定的费用标准支付产品供应费用，支付方式为（具体支付方式）。
3. 安装调试费用：买方应按照双方协商确定的费用标准支付安装调试费用，支付方式为（具体支付方式）。
630KV A 箱式变压器技术协议需方：**县电力公司供方：一、设备名称：预装式箱式变压电站壹台，变压器容量为630KV A。
设备外壳生产时变压器室按630KV A变压器留安装位置，高低压主母线、开关应按630KV A变压器配置。
二、技术要求：1、箱变共设高压室1个，变压器室1个，低压进线屏1块（应预留电度表安装位置），低压出线屏2块，设置低压开关6只，无功自动补偿屏1块。
2、箱变一次接线图（见附件）3、高低压开关、刀闸、互感器等电器配件均应选用知名企业的合格产品，厂家应向用户提供合格证（或复印件）。
高压开关选用知名企业产品，低压隔离及断路器、互感器等选用中国德力西集团产品，型号参数满足图纸要求。
4、箱变外壳采用非金属外壳，外墙贴满瓷砖，颜色在签商务合同时确定，箱变基础四周底部向外延伸60cm的维修平台。
5、箱变内留低压操作走廊，每个柜子均设置向外开启的门，每个柜的上下应留窗，便于通风，且有防小动物的措施。
6、箱变内的变压器由需方自购，变压器室的设计尺寸不应小于（长×宽×高）2000*1400*1800米，变压器室设计要考虑变压器进出方便。
7、箱变内高低压主母线及开关设备等，均按630KV A变压器设计。
8、产品安装投运时，由供方派专业技术人员到现场进行技术指导。
9、产品的质保期为2年。
10、箱变内温控系统及排风风机，保证设备正常运行，风机的控制，能根据箱变内的温度和湿度，自动控制。
11、其它技术标准按国家和行业相关标准执行。
12、供货日期：从合同签定之日起15天之内供货。
供方（盖章）：需方（盖章）：**县电力公司技术负责人：技术负责人：年月日。

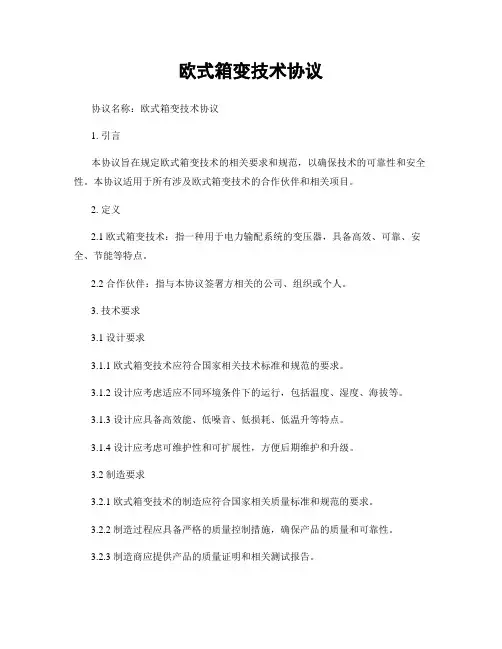

欧式箱变技术协议协议名称：欧式箱变技术协议1. 引言本协议旨在规定欧式箱变技术的相关要求和规范，以确保技术的可靠性和安全性。
本协议适用于所有涉及欧式箱变技术的合作伙伴和相关项目。
2. 定义2.1 欧式箱变技术：指一种用于电力输配系统的变压器，具备高效、可靠、安全、节能等特点。
2.2 合作伙伴：指与本协议签署方相关的公司、组织或个人。
3. 技术要求3.1 设计要求3.1.1 欧式箱变技术应符合国家相关技术标准和规范的要求。
3.1.2 设计应考虑适应不同环境条件下的运行，包括温度、湿度、海拔等。
3.1.3 设计应具备高效能、低噪音、低损耗、低温升等特点。
3.1.4 设计应考虑可维护性和可扩展性，方便后期维护和升级。
3.2 制造要求3.2.1 欧式箱变技术的制造应符合国家相关质量标准和规范的要求。
3.2.2 制造过程应具备严格的质量控制措施，确保产品的质量和可靠性。
3.2.3 制造商应提供产品的质量证明和相关测试报告。
3.3 安装要求3.3.1 欧式箱变技术的安装应由具备相关资质和经验的专业人员进行。
3.3.2 安装过程中应遵循相关安全规范和操作规程，确保安装质量和安全性。
3.3.3 安装完成后，应进行相关测试和验收，确保技术的正常运行。
3.4 运行要求3.4.1 欧式箱变技术应具备稳定的运行性能，能够满足电力输配系统的需求。
3.4.2 运行过程中应定期进行检查和维护，确保设备的正常运行和安全性。
3.4.3 运行过程中如发现异常情况，应立即采取相应措施进行处理，并及时通知相关方。
4. 质量保证4.1 制造商应提供产品的质量保证期限，并在合同中明确约定。
4.2 在质量保证期限内，制造商应负责修理或更换因制造缺陷导致的故障设备。
4.3 质量保证期限过后，制造商应提供相应的维修和技术支持服务，以确保设备的正常运行。
5. 知识产权5.1 欧式箱变技术的知识产权归属于制造商或相关权利人所有。
5.2 合作伙伴不得擅自复制、修改或传播相关技术信息，如有需要，应事先取得相关权利人的书面许可。

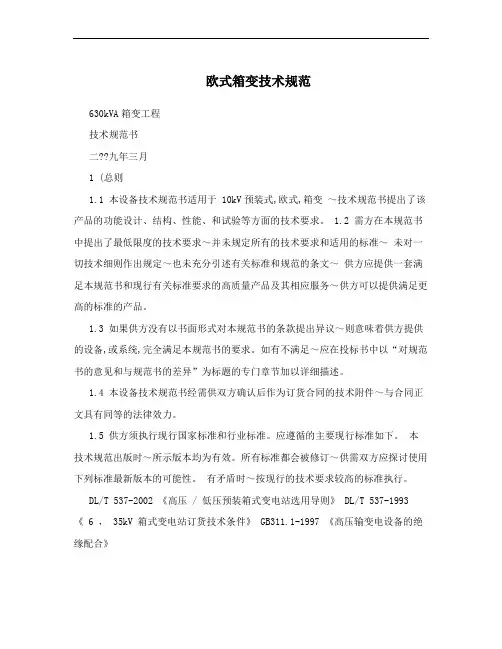

欧式箱变技术规范630kVA箱变工程技术规范书二??九年三月1 (总则1.1 本设备技术规范书适用于 10kV预装式,欧式,箱变～技术规范书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。
1.2 需方在本规范书中提出了最低限度的技术要求～并未规定所有的技术要求和适用的标准～未对一切技术细则作出规定～也未充分引述有关标准和规范的条文～供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务～供方可以提供满足更高的标准的产品。
1.3 如果供方没有以书面形式对本规范书的条款提出异议～则意味着供方提供的设备,或系统,完全满足本规范书的要求。
如有不满足～应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
1.4 本设备技术规范书经需供双方确认后作为订货合同的技术附件～与合同正文具有同等的法律效力。
1.5 供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
本技术规范出版时～所示版本均为有效。
所有标准都会被修订～供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时～按现行的技术要求较高的标准执行。
DL/T 537-2002 《高压 / 低压预装箱式变电站选用导则》 DL/T 537-1993 《 6 ， 35kV 箱式变电站订货技术条件》 GB311.1-1997 《高压输变电设备的绝缘配合》GB/T6451-1999 《三相油浸式电力变压器技术参数和要求》 GB6450-1986 《干式电力变压器》GB11022-1999 《高压开关设备和控制设备标准的共用技术要求》 GB3804-1990 《 3 ， 63kV 交流负荷开关》GB7328-1987 《电力变压器和电抗器的声级测定》 2 使用环境条件2.1 周围空气温度:最高气温:， 40 ?最低气温:, 17.5 ?最高日平均气温:， 30 ?最高年平均气温:， 20 ?最大日温差: 25K2.2 海拔: 不超过 1000m ,2.3 风速: 不大于 25m /s ,2.4 环境湿度:月平均值不大于 90% ,日平均值不大于 95% ,2.5 耐地震能力地震烈度: 8 级地面水平加速度: 0.2g;地面垂直加速度: 0.1g ;2.6 安装地点的倾斜度:不大于 3 ? 2.7 考虑日照、污秽、凝露及自然腐蚀的影响。

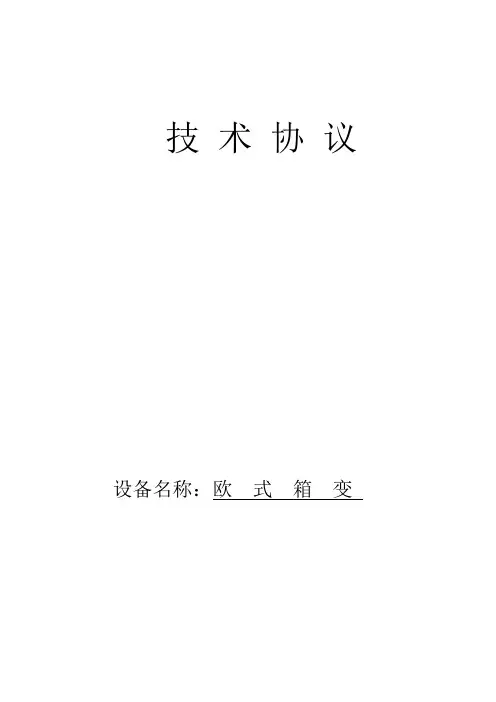

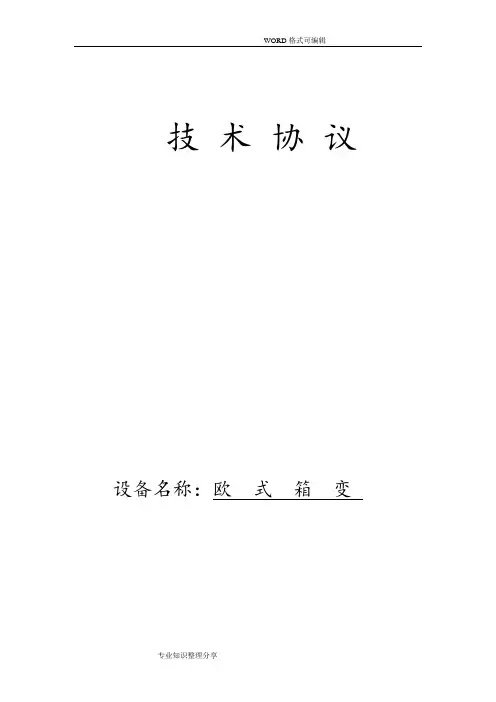

技术协议设备名称：欧式箱变技术规范书1 总则1.1 本技术规范书适用于工程10kV供电设备用，对其功能设计，结构，性能，安装和调试等方面提出了技术要求。
1.2本技术规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用标准，我方提供满足本技术规范书和所列标准要求的的高质量产品及其相应服务。
1.3本技术规范所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。
对国家有关安全、环保等强制性标准，供方必须满足其要求。
1.4本技术规范经供需双方确认后作为订货合同的技术附件，与合同正本具有同等的法律效力。
1.5本技术规范未尽事宜，由供需双方协商确定。
2、主要技术要求2.1产品制造应满足下列规范和标准：GB /T10228-2008 《干式电力变压器技术参数和要求》DL/T537-93 《6~35kV箱式变电站订货技术条件》GB311.1~6-1997 《高压输变电设备的绝缘配合》GB/T17467—1998 《高压/低压预装式变电站》GB/1094.1-1996 《电力变压器第一部分总则》GB/1094.2-1996 《电力变压器第二部分温升》GB 1094.3-2003 《电力变压器第三部分绝缘水平和绝缘试验》GB 1094.5-2003 《电力变压器第5部分承受短路的能力》GB/T16927.1~2-1997 《高电压试验技术》GB 4109-88 《高压套管技术条件》GB 11022-89 《高压套管技术条件》GB 763-90 《交流高压电器在长期工作时的发热》GB 3906-91 《3~35kV交流金属封闭开关设备》GB 7251-87 《低压成套开关设备》GB/T5582-93 《高压电力设备外绝缘污秽等级》GB 328-87 《电力变压器和电抗器的声级测定》GB 4208-92 《外壳防护等级（IP代码）》2.2环境条件2.1.1 安装地点：室内2.1.2 海拔高度：＜1000m2.1.3 地震裂度：水平0.2g，垂直0.1g，水平与垂直同时作用，安全系数1.672.1.4 最高年平均气温：20℃2.1.5 最高日平均气温：30℃2.1.6 最高气温：40℃2.1.7 最低气温(室内)：-20℃2.1.8 月平均最大相对湿度90％（20℃）2.1.9 降雨量：年最大降雨量2400mm，日最大降雨量200mm3、系统参数：3.1 系统额定电压：12kV3.2 系统额定频率：50Hz3.3 系统最高运行电压：12kV4、产品技术规范4.1变压器技术参数4.1.1 铁芯：铁芯采用优质冷轧硅钢片30Q120制造，45º全斜五级接缝结构，心柱采用绝缘带绑扎，铁芯表面采用防潮防锈，夹件及紧固件经表面处理以防锈蚀。
技术协议设备名称：欧式箱变技术规范书1 总则1.1 本技术规范书适用于工程10kV供电设备用，对其功能设计，结构，性能，安装和调试等方面提出了技术要求。
1.2本技术规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用标准，我方提供满足本技术规范书和所列标准要求的的高质量产品及其相应服务。
1.3本技术规范所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。
对国家有关安全、环保等强制性标准，供方必须满足其要求。
1.4本技术规范经供需双方确认后作为订货合同的技术附件，与合同正本具有同等的法律效力。
1.5本技术规范未尽事宜，由供需双方协商确定。
2、主要技术要求2.1产品制造应满足下列规范和标准：GB /T10228-2008 《干式电力变压器技术参数和要求》DL/T537-93 《6~35kV箱式变电站订货技术条件》GB311.1~6-1997 《高压输变电设备的绝缘配合》GB/T17467—1998 《高压/低压预装式变电站》GB/1094.1-1996 《电力变压器第一部分总则》GB/1094.2-1996 《电力变压器第二部分温升》GB 1094.3-2003 《电力变压器第三部分绝缘水平和绝缘试验》GB 1094.5-2003 《电力变压器第5部分承受短路的能力》GB/T16927.1~2-1997 《高电压试验技术》GB 4109-88 《高压套管技术条件》GB 11022-89 《高压套管技术条件》GB 763-90 《交流高压电器在长期工作时的发热》GB 3906-91 《3~35kV交流金属封闭开关设备》GB 7251-87 《低压成套开关设备》GB/T5582-93 《高压电力设备外绝缘污秽等级》GB 328-87 《电力变压器和电抗器的声级测定》GB 4208-92 《外壳防护等级（IP代码）》2.2环境条件2.1.1 安装地点：室内2.1.2 海拔高度：＜1000m2.1.3 地震裂度：水平0.2g，垂直0.1g，水平与垂直同时作用，安全系数1.672.1.4 最高年平均气温：20℃2.1.5 最高日平均气温：30℃2.1.6 最高气温：40℃2.1.7 最低气温(室内)： -20℃2.1.8 月平均最大相对湿度 90％（20℃）2.1.9 降雨量：年最大降雨量2400mm，日最大降雨量200mm3、系统参数：3.1 系统额定电压： 12kV3.2 系统额定频率： 50Hz3.3 系统最高运行电压： 12kV4、产品技术规范4.1变压器技术参数4.1.1 铁芯：铁芯采用优质冷轧硅钢片30Q120制造，45º全斜五级接缝结构，心柱采用绝缘带绑扎，铁芯表面采用防潮防锈，夹件及紧固件经表面处理以防锈蚀。

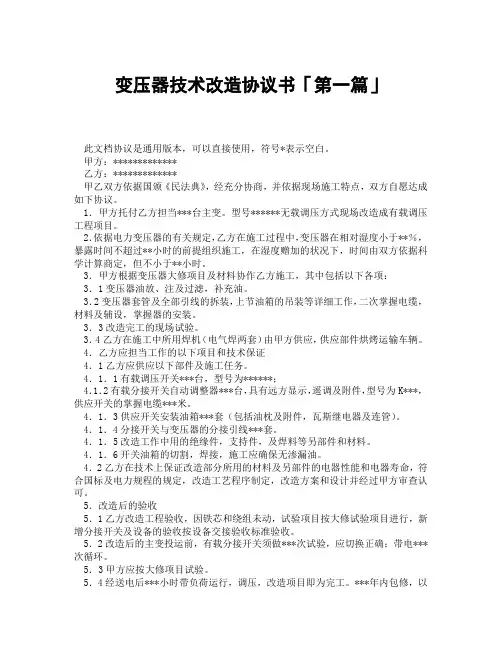

变压器技术改造协议书「第一篇」此文档协议是通用版本，可以直接使用，符号*表示空白。
甲方：*************乙方：*************甲乙双方依据国颁《民法典》，经充分协商，并依据现场施工特点，双方自愿达成如下协议。
1．甲方托付乙方担当***台主变。
型号******无载调压方式现场改造成有载调压工程项目。
2．依据电力变压器的有关规定，乙方在施工过程中，变压器在相对湿度小于**％，暴露时间不超过**小时的前提组织施工，在湿度赠加的状况下，时间由双方依据科学计算商定，但不小于**小时。
3．甲方根据变压器大修项目及材料协作乙方施工，其中包括以下各项：3．1变压器油放、注及过滤，补充油。
3．2变压器套管及全部引线的拆装，上节油箱的吊装等详细工作，二次掌握电缆，材料及辅设，掌握器的安装。
3．3改造完工的现场试验。
3．4乙方在施工中所用焊机（电气焊两套）由甲方供应，供应部件烘烤运输车辆。
4．乙方应担当工作的以下项目和技术保证4．1乙方应供应以下部件及施工任务。
4．1．1有载调压开关***台，型号为******；4．1．2有载分接开关自动调整器***台，具有远方显示，遥调及附件，型号为K***，供应开关的掌握电缆***米。
4．1．3供应开关安装油箱***套（包括油枕及附件，瓦斯继电器及连管）。
4．1．4分接开关与变压器的分接引线***套。
4．1．5改造工作中用的绝缘件，支持件，及焊料等另部件和材料。
4．1．6开关油箱的切割，焊接，施工应确保无渗漏油。
4．2乙方在技术上保证改造部分所用的材料及另部件的电器性能和电器寿命，符合国标及电力规程的规定，改造工艺程序制定，改造方案和设计并经过甲方审查认可。
5．改造后的验收5．1乙方改造工程验收，因铁芯和绕组未动，试验项目按大修试验项目进行，新增分接开关及设备的验收按设备交接验收标准验收。
5．2改造后的主变投运前，有载分接开关须做***次试验，应切换正确；带电***次循环。
630KVA欧式箱式变电站技术协议
箱式变电站技术协议
需方：
供方：
供方所提供的箱式变电站设备应满足以下要求：
1. 提供产品符合下列标准
GB17467 《高压/低压预装式变电站》
GB1094.1 《电力变压器第一部分总则》
GB1094.2 《电力变压器第二部分温升》
GB1094.3 《电力变压器第三部分绝缘水平和绝缘试验》
GB1094.5 《电力变压器第五部分承受短路的能力》
GB/T1408.1 《低压开关设备和控制设备》
GB7251.1 《低压开关设备和成套设备第一部分型式试验和部分型式试
验成套设备》
2.使用条件
2.1运行环境
**风速为距地面10m高度10min内最大平均值。
*地震应考虑水平加速度和垂直加速度同时作用。
安全系数为1.67，采用正弦、共振、拍波试验法，激振5次，每次5波，间隔2s。
2.2安装环境
安装环境无明显污秽、无爆炸性、腐蚀性气体和粉尘
3技术要求
3.1产品主要技术要求
3.2 变压器配置要求（S13型）
选用的变压器必须是由国家权威机构鉴定并通过型式试验的产品，变压器技术技术参数满足且优于下表数据
*3.3 箱变高低压侧元件配置详见报价明细表。
注：箱变主要元件严格按表内配置设置，对于未列入表中的辅件，我方完善补充。
4箱变其他元件
4.1箱体外壳：
4.1.1箱变采用非金属环保型外壳，外型尺寸小巧，美观大方，寿命超过20
年，防护等级IP33。
4.1.2外壳应能牢固地接地并能承受运行中出现的正常和瞬时压力。
接地端子
最小截面不得小于48mm2，厚度不小于4mm。
4.1.3箱体能防尘、防潮、耐腐蚀，适合各种恶劣环境，在顶盖加装有斜坡的
铝板,让凝露水流出不致于损害变压器内的元器件.
4.1.4箱体底部有电缆进出口，有固定电缆的支架，侧面有通风孔，有防小动
物及其它固体异物（直径大于2.5mm）进入措施。
能安装50mm2-185mm2
的电缆。
4.1.5箱体结构紧凑合理，能保证运行和人员的安全，且便于维护、检查、监
视、检修和检验。
箱体锁具应有防撬、防盗措施。
4.1.6箱体散热器高温部分加设不锈钢网罩，防止人触摸高温部分。
网洞直径
不大于20mm。
5 技术服务
5.1 我方现场技术服务
我方现场服务人员的目的是使所供设备安全、正常投运。
我方要派合格的现场服务人员。
5.2 我方现场服务人员的职责
现场服务人员的任务主要包括设备催交、货物的开箱检验、设备质量
问题的处理、指导安装和调试、参加试运和性能验收试验。
在安装和
调试前，我方技术服务人员应向需方技术交底，讲解和示范将要进行
的程序和方法。
6、其它
1、本协议书由双方代表签字后生效。
2、本协议与商务合同具有同等的法律效力。
3、未尽事宜协商解决，形成书面文件备查。
需方：代表：
供方：代表：
签订日期：年月日。
