典型500kVA欧式箱变(采用油浸式变压器)技术协议

预装式变电站亭式多功能变电站）YBM-10/0.4-500 技术协议书供方：需方：2017 年02 月总则需方____________________ 与供方 _______________________ 经 过双方认真磋商，就 YBM-10/0.4-500预装式变电站主要技术参数达成如下一致协议。

本技术协议书采用的国际及国家标准均为最新颁布有效标准。

引用标准GB 1094.1-1996 《电力变压器第1部分总则》 GB 1094.2-1996 《电力变压器第2部分温升》GB 1094.3-2003《电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙》GB 1094.5-2003 《电力变压器 第5部分 承受短路的能力》 GB/T1094.10-2003 《电力变压器声级测定》 JB/T501-91 《电力变压器试验导则》 GB/T 17467-1998 《咼压/低压预装式变电站》DL/T537-2002 《高压/低压预装箱式变电站选用导则》GB 11022-1999 《高压开关设备和控制设备标准的共用技术条件》JB/T 10088-2004 《6kV~500kV 级电力变压器声级》GB 4208-1993 《外壳防护等级》GB7251.1-2005 《低压成套开关设备和控制设备第1部分》 GB3906-1991 《3〜35kV 交流金属封闭开关设备》 GB3804-2004 《3〜63kV 交流咼压负荷开关》DL/T403-1991 《3.6~40.5kV 户内交流高压真空断路器》 GB1984-2003 《交流咼压断路器》GB1985-1989 《交流咼压隔离开关和接地开关》 GB3096-1993《城市区域环境噪声标准》使用环境使用地点：户外 海拔高度：＜ 1000m 环境温度： 最高温度： 45C 最热月平均温度：30C 最低温度： -10C 最大日温差： 25K 环境湿度：日平均相对湿度w 95%日平均水蒸汽压力值不超过2.2kPa 月平均相对湿度不大于90% 月平均水蒸汽压力值不超过1.8kPa 地震烈度：8度 污秽等级：III 级1. 1.1. 1.2. 2.3.3.1. 3.2. 3.3.3.4.3.5. 3.6.4.设备的主要参数本次采购的预装型欧式箱变，其技术参数除应满足应遵循的主要标准外，还应满足本协议以下要求：注1:低压功能单元的热稳定电流应为50 kA;低压功能单元额定热稳定时间：1so 注3:低压功能单元的额定短路接通能力（用最大预期峰值电流表示）应不小于其额定极限短路分断能力（leu用预期分断电流表示）乘以系数n,系数n见表如下:5. 结构要求：5.1.变电站外壳的材料以不锈钢板制造而成，箱体表面油漆采用焗漆方式，油漆采用进口汽车漆可保证使用15年以上不掉漆、不褪色。

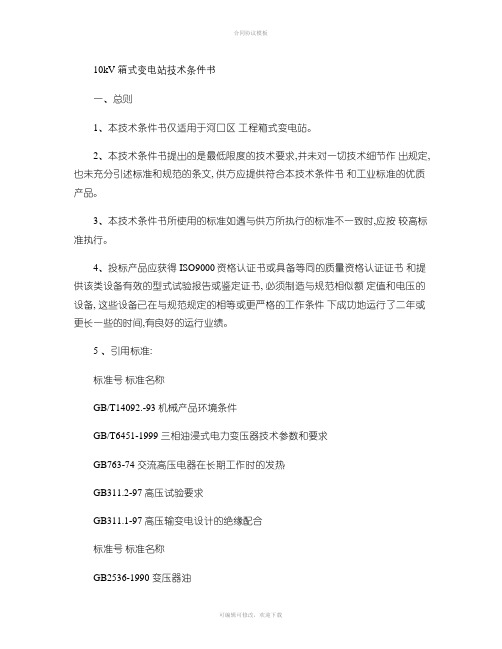

10kV 箱式变电站技术条件书一、总则1、本技术条件书仅适用于河口区工程箱式变电站。

2、本技术条件书提出的是最低限度的技术要求,并未对一切技术细节作出规定, 也未充分引述标准和规范的条文, 供方应提供符合本技术条件书和工业标准的优质产品。

3、本技术条件书所使用的标准如遇与供方所执行的标准不一致时,应按较高标准执行。

4、投标产品应获得 ISO9000资格认证书或具备等同的质量资格认证证书和提供该类设备有效的型式试验报告或鉴定证书, 必须制造与规范相似额定值和电压的设备, 这些设备已在与规范规定的相等或更严格的工作条件下成功地运行了二年或更长一些的时间,有良好的运行业绩。

5 、引用标准:标准号标准名称GB/T14092.-93 机械产品环境条件GB/T6451-1999 三相油浸式电力变压器技术参数和要求GB763-74 交流高压电器在长期工作时的发热GB311.2-97 高压试验要求GB311.1-97 高压输变电设计的绝缘配合标准号标准名称GB2536-1990 变压器油SDGJ14-86 导体和电器选择设计技术规定SDGJ9-88 电器测量仪表设计技术规定SD334-89 高压带电显示装置技术条件JB/T10217-2000 组合式变压器GB1094.3.5-2003 电力变压器GB/T17467-98 高压 /低压预装式变电站GB/T11022-99 高压开关设备和控制设备标准的共用技术要求 DL/T537-936~35kV 箱式变电站订货技术条件GB/T5582-1993 高压电力设备外绝缘污秽等级GB/T13499 电力变压器应用导则GB/T17468-1998 电力变压器选用导则GB/T15164-1994 油浸式电力变压器负载导则GB1208-1997 电流互感器GB 4208-93 外壳防护等级(IP 代码GB50150 电气装置安装工程电气设备交接试验标准 JB/T8637-1997 无励磁分接开关JB/T3837-1996 变压器类产品型号编制方法DL/T596-1996 电力设备预防性试验规程标准号标准名称 DL/T572-1995 电力变压器运行规程下列为所参照的 IEC 标准,但不仅限于此: IEC60296:2003 变压器与断路器用新绝缘油规范 IEC56 (1987 高压交流断路器二、使用环境条件:环境条件参数表三、设备运行条件 :1系统额定电压 :10kV2系统最高工作电压 :12kV3额定频率、相数:50Hz 、 3相4变压器冷却方式 : ONAN5安装地点:户外四、主要技术性能要求 :4.1 主要技术参数表主要技术参数表五、对箱变结构部件的技术要求:1 设备布置要求应能方便、安全地进行运行监视和维护工作 , 并应具有较好的系列性和通用性。

湖北晶星科技股份有限公司450KWp分布式光伏电站10KV箱式变压器技术要求一、项目基本情况1.项目建设地点：湖北省随州市2.项目工程规模：450Kwp3.变压器：500KVA箱式变压器二、箱变技术参数1.等级：S112.类别：欧式3.铜芯4.额定容量：500KVA5.额定工作电压：10KV/0.4KV6.额定频率：50HZ三、箱变技术要求1.高压侧a．采用全密封油浸式变压器，以适合恶劣环境。

b．变压器应装设带有电接点的温度监测装置，应能监测顶层油温。

c．箱式变压器带有注油孔、放油阀、压力释放阀、温度计、油位计。

d．高压侧须配备高压电缆头拔出时的临时挂放座。

e．高压侧内靠变压器一面适当位置贴箱式变压器一次接线图铭牌。

2.低压侧a. 按图纸配备响应零部件.b. 变压器低压绕组采用箔式绕组，铜箔应厚薄均匀，表面光洁无毛刺。

3.箱体a. 箱体应有足够的机械强度和刚度，其外观和色彩应美观，并与周围环境相协调。

b. 应采取措施解决凝露、防尘问题，高压室内在各种运行条件下不发行凝露、积灰现象。

c. 箱体采用较好防腐性能材料，结构应紧凑，门绞链及紧固件如螺丝等应采用不锈钢材料，以保证运行寿命期内不发生锈蚀现象。

d. 箱式变压器的接地系统应符合相关接地规程要求，箱体应设专用接地导体，并有明显接地点标志。

4.其它a. 箱式变的高、低压配件采用国产一线产品。

b. 箱式变的零部件应有良好的互换性，便于安装及检修。

c. 箱式变的寿命期大于20年，寿命期内厂方提供免费调换和服务。

d. 设备制造应采用先进的工艺，以保证各种运行情况下运行可靠。

四、技术资料1.箱式变压器主要技术参数2.箱式变压器外型尺寸图及重量表3.安装、使用和维护说明书4.出厂试验报告五、需提供的资料1.产品报价表2.产品交货期3.企业概况：包括企业简历、企业概况、工厂简介（包括组织机构、生产能力、货物、厂房、人员等）、有关资质证明文件（有关资质证书、经当年年检的营业执照和组织机构代码证、一般纳税人证明及税务登记证、生产许可证、有关鉴定货物、质量管理体系、环境管理体系、职业健康安全管理体系认证证书等扫描件）4.经审计的近三年财务报表六、附件箱式变压器电气系统总图。

20XX 专业合同封面COUNTRACT COVER甲方：XXX乙方：XXX2024年500KVA箱变工程安装合同本合同目录一览1. 工程概述1.1 工程名称：2024年500KVA箱变工程安装合同1.2 工程地点：____________________1.3 工程内容：____________________2. 合同主体2.1 发包方：____________________2.2 承包方：____________________3. 工程进度与交付3.1 工程开工日期：____________________3.2 工程竣工日期：____________________3.3 工程交付条件：____________________4. 工程质量与标准4.1 工程质量标准：____________________4.2 验收标准：____________________5. 工程款项5.1 合同总价：____________________5.2 付款方式：____________________5.3 付款进度：____________________5.4 价款调整：____________________6. 工期延误6.1 工期延误的责任：____________________6.2 工期延误的违约金：____________________7. 保险与安全7.1 承包方保险：____________________7.2 发包方保险：____________________7.3 安全措施：____________________8. 违约责任8.1 承包方违约：____________________8.2 发包方违约：____________________9. 争议解决9.1 争议解决方式：____________________9.2 争议解决地点：____________________9.3 适用法律：____________________10. 合同的变更与解除10.1 合同变更的条件：____________________10.2 合同解除的条件：____________________11. 保密条款11.1 保密内容：____________________11.2 保密期限：____________________11.3 违约责任：____________________12. 合同的生效与终止12.1 合同生效条件：____________________12.2 合同终止条件：____________________13. 其他条款13.1 ____________________13.2 ____________________13.3 ____________________14. 附件14.1 工程设计图纸：____________________14.2 技术规格书：____________________14.3 其他附件：____________________第一部分：合同如下：第一条工程概述1.1 工程名称：2024年500KVA箱变工程安装合同1.2 工程地点：____________________1.3 工程内容：包括但不限于500KVA箱变的采购、运输、安装、调试、验收及保修服务等。

需方：供方：1、总则1.1本规范书适用于XX热电厂用10KV油浸式变压器；1.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，我方提供符合本规范书和有关标准的功能完整、性能优良的产品；1.3 本技术规范书所使用的标准如遇与我方设备制造所执行的标准不一致时，按较高标准执行；1.4 本设备技术规范书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力；1.5 本设备技术规范书未尽事宜，由供、需双方协商确定。

2、标准规范以下标准的最新版本作为技术执行标准：GB1094.1-20XX 《电力变压器》第一部分总则GB1094.2-20XX 《电力变压器》第二部分温升GB1094.3-20XX 《电力变压器》第三部分绝缘水平和绝缘试验GB1094.5-20XX 《电力变压器》第五部分承受短路的能力GB2900.15-20XX 《电工术语变压器互感器电抗器调压器》GB4208-93 《外壳防护等级》GB4109-88 《高压套管技术条件》GB6582/T-93 《高压电力设备外绝缘污秽等级》GB/T6451-20XX 《三相油浸式电力变压器技术参数和要求》GB/T2461-20XX 《发电厂和变电所自用三相变压器技术参数和要求》GB10237-88 《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》GB/T13499-92 《电力变压器试验导则》GB/T19001-94 《质量体系、设计开发生产安装和服务的质量保证模式》GB/T15164-94 《油浸式电力变压器负载导则》JB/T 10088-20XX 《6kV～500kV级电力变压器声级》JB/T56011-20XX 《油浸式电力变压器产品质量分等》JB/T3837-20XX 《变压器产品型号编制办法》JB/501-91 《电力变压器试验导则》IEC76-20XX 《电力变压器》3、使用条件3.1 周围空气温度最高温度： +40℃最热月平均温度: +30℃最高年平均月温度: +20℃最低温度： -25℃（适用于户外式变压器）最低温度： -5℃（适用于户内式变压器）3.2 海拔高度：≤1000m3.3 最大风速： 35m/s3.4 地震烈度： 8级水平加速度： 0.25g垂直加速度： 0.125g3.5 环境湿度: 周围空气的相对湿度应低于93%。

箱变技术协议协议编号：[协议编号]协议名称：箱变技术协议一、协议背景本协议由[甲方名称]（以下简称甲方）与[乙方名称]（以下简称乙方）共同订立，旨在明确双方在箱变技术方面的合作关系，确保双方的权益和责任。

二、协议内容1. 技术支持甲方将向乙方提供与箱变技术相关的技术支持，包括但不限于：（1）提供技术咨询服务，回答乙方在箱变技术方面的疑问；（2）提供技术培训，包括箱变的安装、调试、维护等方面的培训；（3）提供技术文档和资料，包括箱变的技术规格、设计图纸等；（4）提供技术指导，协助乙方解决箱变技术方面的问题。

2. 保修责任（1）甲方保证所提供的箱变产品符合国家相关标准和技术规范，并具备良好的品质和性能；（2）甲方将对所提供的箱变产品提供一定的保修期，具体保修期限为[保修期限]，自箱变产品交付之日起计算；（3）在保修期内，如发生由甲方原因引起的箱变产品质量问题，甲方将负责免费维修或更换；（4）在保修期外，甲方将提供有偿维修服务，具体费用根据实际情况协商确定。

3. 保密义务双方在履行本协议过程中可能会接触到对方的商业秘密或机密信息，双方同意遵守以下保密义务：（1）双方承诺对对方提供的商业秘密或机密信息予以保密，并不得向任何第三方披露；（2）双方不得将对方的商业秘密或机密信息用于任何其他目的，除非取得对方的书面许可；（3）双方应采取必要的措施，确保对方的商业秘密或机密信息不被未经授权的人员获取。

4. 知识产权（1）甲方保留所有与箱变技术相关的知识产权，包括但不限于专利权、商标权、著作权等；（2）乙方在履行本协议过程中所获得的技术文档和资料仅限于乙方内部使用，不得用于商业目的或向第三方披露；（3）如乙方在履行本协议过程中产生了与箱变技术相关的新技术或发明，应及时通知甲方，并由双方协商确定相关的知识产权归属。

5. 争议解决双方在履行本协议过程中如发生争议，应通过友好协商解决。

如协商不成，任何一方均有权向有管辖权的人民法院提起诉讼。

变压器技术合作协议书范本甲方：___________乙方：___________根据《中华人民共和国合同法》、《中华人民共和国技术合同管理条例》等相关法律法规的规定，甲乙双方在平等、自愿、公平、诚实信用的原则基础上，就甲方委托乙方进行变压器技术研发的相关事项，经充分协商，达成以下合作协议：一、合作内容1.1 甲方委托乙方就甲方提供的技术需求进行变压器技术研发，乙方负责完成变压器技术研发工作，并向甲方交付研发成果。

1.2 乙方应按照甲方的技术需求进行研发，确保研发成果符合甲方要求。

二、技术研发2.1 乙方应根据甲方的技术需求，制定详细的研发计划，并提交甲方审批。

甲方应按照双方约定的时间节点对乙方的研发进度进行监督和检查。

2.2 乙方应保证研发成果的原创性和新颖性，不得侵犯他人的知识产权。

2.3 研发过程中产生的所有技术秘密和商业秘密，甲乙双方应共同保守，并按照双方约定的方式使用和保护。

三、交付与验收3.1 乙方应在研发周期届满后，向甲方交付完整的研发成果，包括技术文件、样品等。

3.2 甲方应对乙方交付的研发成果进行验收，并在验收合格后支付乙方研发费用。

四、费用与支付4.1 甲乙双方应按照约定的费用及支付方式，向对方支付或收取研发费用。

4.2 甲方应按照双方约定的时间节点支付乙方的研发费用。

如甲方逾期支付，应按照中国人民银行同期贷款利率支付乙方利息。

五、违约责任5.1 任何一方违反本协议的约定，导致合作不能继续进行，应承担相应的违约责任。

5.2 乙方研发成果不符合甲方要求，甲方有权要求乙方免费进行修改或重新研发。

六、争议解决6.1 双方在履行本协议过程中发生的争议，应首先通过友好协商解决；协商不成的，任何一方均有权向甲方所在地的人民法院提起诉讼。

七、其他约定7.1 本协议自双方签字（或盖章）之日起生效，有效期为____年。

7.2 本协议一式两份，甲乙双方各执一份，具有同等法律效力。

甲方（盖章）：___________乙方（盖章）：___________签订日期：___________以上变压器技术合作协议书范本，仅供参考。

欧式箱变技术协议协议名称：欧式箱变技术协议协议双方：甲方：[甲方名称]乙方：[乙方名称]背景：为了推动欧式箱变技术的开发和应用，甲方与乙方达成以下协议，以确保双方在技术合作方面的权益和责任。

一、定义1.1 欧式箱变技术：指一种用于电力输配系统的变压器，采用欧式设计和制造标准，具有高效、可靠、节能等特点。

1.2 甲方：指协议中的甲方。

1.3 乙方：指协议中的乙方。

二、目标2.1 甲方和乙方将共同努力，推动欧式箱变技术的研发、生产和应用。

2.2 甲方将向乙方提供相关技术支持和培训，以确保乙方能够有效地生产和销售欧式箱变产品。

三、责任和义务3.1 甲方责任：3.1.1 提供欧式箱变技术的专业知识和经验，包括设计、制造、测试、安装和维护等方面的指导。

3.1.2 提供相关技术文件、图纸和规范，以便乙方能够进行合规的生产。

3.1.3 定期对乙方进行技术培训，以提高其对欧式箱变技术的理解和应用能力。

3.1.4 提供技术支持，解答乙方在生产和销售过程中遇到的问题。

3.2 乙方责任：3.2.1 根据甲方提供的技术文件和规范，进行欧式箱变产品的生产和销售。

3.2.2 保证生产过程中的质量控制，确保产品符合相关的国家标准和行业标准。

3.2.3 配合甲方进行技术培训，提高自身的技术水平和专业能力。

3.2.4 及时向甲方报告生产和销售情况，包括销售量、市场反馈和客户需求等。

四、知识产权4.1 欧式箱变技术的知识产权归甲方所有。

4.2 乙方在协议期限内，享有使用欧式箱变技术的权利，但不得将相关技术转让给第三方。

4.3 乙方在使用欧式箱变技术时，应遵守相关的法律法规和保密协议，确保技术的安全和保密。

五、保密条款5.1 甲方和乙方在协议期限内，应保守双方之间的商业秘密和技术信息，不得向第三方披露。

5.2 协议终止后，双方仍应继续履行保密义务，直至相关商业秘密进入公共领域。

六、协议期限6.1 本协议自双方签署之日起生效，有效期为三年。

箱变技术协议书甲方（委托方）：_____________________乙方（受托方）：_____________________鉴于甲方需对箱变技术进行专业设计、制造和安装，乙方具备相应的专业技术能力和资质，双方本着平等互利的原则，经友好协商，就箱变技术合作事宜达成如下协议：第一条合作内容1.1 乙方负责按照甲方提供的技术要求和标准，进行箱变的设计和制造。

1.2 乙方应确保箱变设备符合国家及行业相关安全、环保标准。

1.3 乙方负责箱变设备的安装、调试，并确保设备达到甲方的使用要求。

第二条技术要求2.1 甲方应向乙方提供详尽的技术参数和设计要求。

2.2 乙方应根据甲方的要求，提供相应的技术方案和设计图纸。

2.3 双方应对技术方案进行充分讨论，并达成一致意见。

第三条质量保证3.1 乙方保证所提供的箱变设备质量符合甲方要求。

3.2 乙方应提供相应的质量保证措施和售后服务。

3.3 甲方有权对乙方提供的箱变设备进行质量检验。

第四条交付与验收4.1 乙方应在约定的时间内完成箱变设备的交付。

4.2 甲方应在收到设备后的合理期限内进行验收。

4.3 如设备存在质量问题，甲方有权要求乙方进行整改或更换。

第五条价格与支付5.1 双方应根据箱变设备的技术要求和市场价格，协商确定设备价格。

5.2 甲方应按照协议约定的支付方式和时间，向乙方支付相应款项。

5.3 乙方应在收到款项后，向甲方开具相应的发票。

第六条知识产权6.1 乙方应保证所提供的箱变技术不侵犯任何第三方的知识产权。

6.2 双方应共同保护在合作过程中产生的知识产权。

第七条保密条款7.1 双方应对合作过程中知悉的商业秘密和技术秘密负有保密义务。

7.2 未经对方书面同意，任何一方不得向第三方泄露合作信息。

第八条违约责任8.1 如任何一方违反本协议约定，应承担违约责任，并赔偿对方因此遭受的损失。

8.2 因不可抗力导致不能履行或完全履行本协议的，双方互不承担违约责任。

甲方： [甲方全称]地址： [甲方地址]联系人： [甲方联系人]联系电话： [甲方联系电话]乙方： [乙方全称]地址： [乙方地址]联系人： [乙方联系人]联系电话： [乙方联系电话]鉴于甲方拥有 [具体技术名称或型号] 变压器的研发、生产及销售经验，乙方对甲方技术有深入了解，并有意采用甲方的技术进行相关产品的生产与销售。

双方本着平等互利、诚实信用的原则，经友好协商，特订立本协议，以资共同遵守。

第一条合作内容1.1 甲方同意向乙方提供 [具体技术名称或型号] 变压器的技术资料、设计图纸、生产工艺、操作规范等，并负责对乙方进行技术培训和指导。

1.2 乙方同意在甲方的技术指导下，按照甲方提供的技术要求生产 [具体产品名称或型号] 变压器，并保证产品质量符合国家标准。

1.3 双方共同商定，甲方为乙方提供的产品提供 [具体期限] 的技术支持。

第二条合作方式2.1 甲方按照协议约定，向乙方提供所需的技术资料、设计图纸等，并对乙方进行技术培训。

2.2 乙方在生产过程中，应严格按照甲方提供的技术要求进行生产，确保产品质量。

2.3 双方应保持密切沟通，共同解决生产过程中遇到的技术问题。

第三条保密条款3.1 双方对本协议内容、技术资料、商业秘密等负有保密义务，未经对方同意，不得向任何第三方泄露。

3.2 本保密条款的保密期限自协议签订之日起 [具体期限] 年。

第四条知识产权4.1 甲方提供的技术资料、设计图纸等知识产权归甲方所有，乙方在使用过程中不得侵犯甲方知识产权。

4.2 乙方在生产过程中，不得将甲方提供的技术资料、设计图纸等用于其他产品的生产。

第五条违约责任5.1 若甲方未按照协议约定提供技术资料、设计图纸等，乙方有权要求甲方承担违约责任。

5.2 若乙方未按照协议约定生产，导致产品质量不符合国家标准，甲方有权要求乙方承担违约责任。

5.3 若任何一方违反保密条款，泄露对方商业秘密，应承担相应的法律责任。

第六条争议解决6.1 双方在履行本协议过程中发生的争议，应友好协商解决；协商不成的，可向有管辖权的人民法院提起诉讼。
