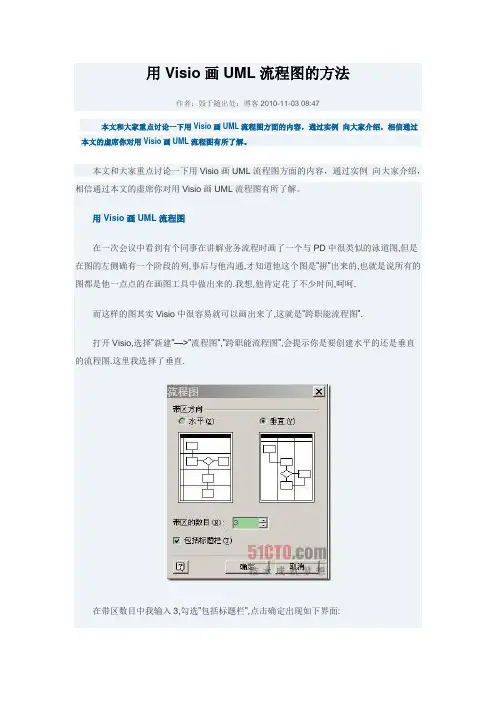

用Visio画UML流程图的方法作者：毁于随出处：博客2010-11-03 08:47本文和大家重点讨论一下用Visio画UML流程图方面的内容，通过实例向大家介绍，相信通过本文的虚席你对用Visio画UML流程图有所了解。
本文和大家重点讨论一下用Visio画UML流程图方面的内容，通过实例向大家介绍，相信通过本文的虚席你对用Visio画UML流程图有所了解。
用Visio画UML流程图在一次会议中看到有个同事在讲解业务流程时画了一个与PD中很类似的泳道图,但是在图的左侧确有一个阶段的列,事后与他沟通,才知道他这个图是”拼”出来的,也就是说所有的图都是他一点点的在画图工具中做出来的.我想,他肯定花了不少时间,呵呵.而这样的图其实Visio中很容易就可以画出来了,这就是”跨职能流程图”.打开Visio,选择”新建”—>”流程图”,”跨职能流程图”,会提示你是要创建水平的还是垂直的流程图.这里我选择了垂直.在带区数目中我输入3,勾选”包括标题栏”,点击确定出现如下界面:用Visio画UML流程图时假设这里面需要处理的业务流程是:秘书编写公文,由办公室副主任审核,通过后再交由主任审核,任何不通过的审核都提交到前一个审核人,所以通过将基本的流程图中的相关图形拖入这个泳道图中,并按业务流程进行处理后,可以得到:这样基本的业务流程就表现出来了,并且通过添加”分隔符”来说明以上流程是”审核阶段”.但是,这个图是不是与PowerDesigner的相比显示有些难看呢?没关系,可以通过Visio中对各个区域的”填充”功能来美化界面.在需要进行美化的元素上点击右键,选择”格式”—>”填充”,出来以下界面:在上图中可以选择相应的颜色和图案以及透明度,用Visio画UML流程图在这里我选择了渐变的图案.点击应用后就可以看到效果了.依次将所有的元素进行相应的填充后可以得到最终的效果:。
Visio2010教程Visio2010教程Visio 图表具有许多种类，但您可以使用相同的三个基本步骤创建几乎全部种类的图表:, 选择并打开一个模板。
拖动并连接形状。
向形状添加文本。
创建简单的流程图第 1 步:选择并打开一个模板第 2 步:拖动并连接形状第 3 步:向形状添加文本什么是 Visio形状、模具和模板,模板形状模具创建简单的流程图第 1 步:选择并打开一个模板启动 Visio。
在“模板类别”下，单击“流程图”。
在“流程图”窗口中，双击“基本流程图”。
模板将相关形状包括在名为模具的集合中。
例如，随“基本流程图”模板打开的任何一种模具即“基本流程图形状”。
第 2 步:拖动并连接形状若要创建图表，请将形状从模具拖至空白页上并将它们相互连接起来。
用于连接形状的方法有多种，但是现在使用自动连接功能。
将“开始/结束”形状从“基本流程图形状”模具拖至绘图页上，然后松开鼠标按钮。
将指针放在形状上，以便显示蓝色箭头。
将指针移到蓝色箭头上，蓝色箭头指向第二个形状的放置位置。
此时将会显示一个浮动工具栏，该工具栏包含模具顶部的一些形状。
,, 单击正方形的“流程”形状。
“流程”形状即会添加到图表中，并自动连接到“开始/结束”形状。
如果要添加的形状未出现在浮动工具栏上，则可以将所需形状从“形状”窗口拖放到蓝色箭头上。
新形状即会连接到第一个形状，就像您在浮动工具栏上单击了它一样。
第 3 步:向形状添加文本,, 单击相应的形状并开始键入文本。
, 键入完毕后，单击绘图页的空白区域或按 Esc。
返回页首什么是 Visio 形状、模具和模板,形状Visio 形状是指您拖至绘图页上的现成图像，它们是图表的构建基块。
当您将形状从模具拖至绘图页上时，原始形状仍保留在模具上。
该原始形状称为主控形状。
放置在绘图上的形状是该主控形状的副本，也称为实例。
您可以根据需要从中将同一形状的任意数量的实例拖至绘图上。
旋转形状和调整形状的大小人们对形状进行的最常见的处理涉及形状中内置的功能。
vs2010建模（uml关系图）因为在平时⼯作中⼀直⽤Rational Rose或者EA等UML建模⼯具来实现UML图的设计绘制，当然它们也⽀持正向及逆向⼯程。
但⼀直感觉使⽤起来不能和Visual Studio很好的结合起来。
直到今天我在微软官⽹发现了⼀个拓展即：Visual Studio 2010的可视化和建模⼯具包。
⾃⼰⼩试了⼀下发现这是个⾮常强⼤，使⽤也很便捷的拓展，下⾯具体说明⼀下本⼈是怎么使⽤该拓展的。
⾸先，需要安装VS2010 Ultimate然后，下载Visual Studio 2010的可视化和建模⼯具包（在vs的“⼯具”——“扩展管理器”——“联机库”中输⼊检索条件，即可检索到）Visual Studio 2010的可视化和建模⼯具包下载完成后是2个.vsix拓展⽂件，⼀个是建模⼯具包，⼀个是运⾏时，如下图：双击直接安装即可，安装后开启VS2010，在新建项⽬对话框中会多了⼀项“建模项⽬”如下图：其中包括：Layer Designer Command Extension——即向层关系图添加命令和特定动作，具体请参见：Layer Designer Gesture Extension——即在图层图表中加⼊命令和轨迹，具体请参见：Layer Designer Validation Extension——即向层关系图添加⾃定义体系结构验证，具体请参见：建模项⽬——今天我们主要讨论该模板。
选中“建模项⽬”模板，设置名称为“TestModelingProject”及设置存储路径，点击【确定】按钮。
这样我们就创建了⼀个建模项⽬，在VS2010中的解决⽅案资源管理器中会看到如下图：选中TestModelingProject建模项⽬，然后点击IDE菜单栏中的【体系结构】菜单项然后选择【新建关系图】弹出关系图选择页⾯⽬前共有如下⼏种关系图类别，我们以UML类图为例，来建⽴我们⾃⼰的程序UML。
设置名称及添加到建模项⽬后点击【确定】按钮。
Visio2010教程Visio 图表具有许多种类，但您可以使用相同的三个基本步骤创建几乎全部种类的图表：1选择并打开一个模板。
2拖动并连接形状。
3向形状添加文本。
本文内容•创建简单的流程图第 1 步：选择并打开一个模板第 2 步：拖动并连接形状第 3 步：向形状添加文本•什么是Visio形状、模具和模板？形状模具模板创建简单的流程图第 1 步：选择并打开一个模板4启动Visio。
5在“模板类别”下，单击“流程图”。
6在“流程图”窗口中，双击“基本流程图”。
模板将相关形状包括在名为模具的集合中。
例如，随“基本流程图”模板打开的任何一种模具即“基本流程图形状”。
第 2 步：拖动并连接形状若要创建图表，请将形状从模具拖至空白页上并将它们相互连接起来。
用于连接形状的方法有多种，但是现在使用自动连接功能。
7将“开始/结束”形状从“基本流程图形状”模具拖至绘图页上，然后松开鼠标按钮。
8将指针放在形状上，以便显示蓝色箭头。
9将指针移到蓝色箭头上，蓝色箭头指向第二个形状的放置位置。
此时将会显示一个浮动工具栏，该工具栏包含模具顶部的一些形状。
10单击正方形的“流程”形状。
“流程”形状即会添加到图表中，并自动连接到“开始/结束”形状。
如果要添加的形状未出现在浮动工具栏上，则可以将所需形状从“形状”窗口拖放到蓝色箭头上。
新形状即会连接到第一个形状，就像您在浮动工具栏上单击了它一样。
第 3 步：向形状添加文本11单击相应的形状并开始键入文本。
12键入完毕后，单击绘图页的空白区域或按Esc。
返回页首什么是Visio 形状、模具和模板？形状Visio 形状是指您拖至绘图页上的现成图像，它们是图表的构建基块。
当您将形状从模具拖至绘图页上时，原始形状仍保留在模具上。
该原始形状称为主控形状。
放置在绘图上的形状是该主控形状的副本，也称为实例。
您可以根据需要从中将同一形状的任意数量的实例拖至绘图上。
旋转形状和调整形状的大小人们对形状进行的最常见的处理涉及形状中内置的功能。
visio2010绘制用例图1.Microsoft Office2010中打开Microsoft Visio 2010，在“新建中选择”软件和数据库“，如图：2.然后选择“UML模型图”，点击右下方的“创建”，进入主页面，如图：3.在左下角模型资源管理器中，“顶层包”上右键→新建→”子系统“，如图：4.给新建的“子系统”命名，如图：5.然后在新建的子系统上右击，选择”用例图“如图：6.新建用例图后打开。
左上角工具栏出现常用工具，拖拽即可绘制用例图：7.选中需要自定义的元素，右键可查看具体自定义元素样式，包括连线方式，文本，线条样式，填充，如图：8.设置参与者与用例之间的关系：a)在左侧工具栏中选择“用”工具如图b)在用例图中拖动图标目标用例与参与者：c)选中线条右键-》格式-》线条，设置箭头起点为无d)双击连线。
修改构造型为空，可隐藏连线上的label9.设置用例之间的扩展关系：a)选中工具栏上的扩展按钮：b)拖动到有扩展关系的用例上c)选中线条右键-》格式-》线条。
设置虚线和起始箭头：用例图图例说明用例图事物说明事物名称解释UML表示参与者（Actor）在系统外部与系统直接交互的人或事物(如另一个计算机系统或一些可运行的进程)。
我们需要注意的是：1.参与者是角色(role)而不是具体的人，它代表了参与者在与系统打交道的过程中所扮演的角色。
所以在系统的实际运作中，一个实际用户可能对应系统的多个参与者。
不同的用户也可以只对应于一个参与者，从而代表同一参与者的不同实例。
2.参与者作为外部用户(而不是部)与系统发生交互作用，是它的主要特征。
3.在后面的顺序图等中出现的“参与者”，与此概念相同，但具体指代的含义，视具体情况而定。
用例(Use Case) 系统外部可见的一个系统功能单元。
系统的功能由系统单元所提供，并通过一系列系统单元与一个或多个参与者之间交换的消息所表达。
系统边界确定系统围、明确用例所属系统用例图关系说明关系解释图参与者与用例之间关系关联表示参与者与用例之间的交互，通信途径。
实验三_Visio2010绘制数据流图实验三绘制数据流图及数据字典（4学时）一、实验目的通过绘制数据流图，熟练掌握数据流图的基本原理，并能对简单问题进行数据流图的分析，独立地完成数据流图设计，熟练应用Visio 2010工具完成数据流图的分析与实现。
二、实验内容实验任务一：请根据下面的描述使用Visio分层绘制对应的数据流图，至少画出前3层。
某培训中心要研制一个计算机管理系统。
它的业务是：将学员发来的信件收集分类后，按几种不同的情况处理。
(1) 如果是报名的，则将报名数据送给负责报名事务的职员，他们将查阅课程文件，检查该课程是否额满，然后在学生文件、课程文件上登记，并开出报告单交财务部门，财务人员开出发票给学生。
(2) 如果是想注销原来已选修的课程，则由注销人员在课程文件、学生文件和帐目文件上做相应的修改，并给学生注销单。
(3) 如果是付款的，则由财务人员在帐目文件上登记，也给学生一张收费收据。
实验任务二：根据要求使用Visio绘制“教育基金会捐助资金管理系统”的数据流图。
某教育基金会捐助资金管理系统的基本功能如下：(1) 由捐助者向基金会提出捐助请求，经身份确认后被接受，对捐助人进行登记并授予捐助证书，捐款存入银行。
(2) 由教育单位提出用款申请，在进行相应的合法性校验和核对相应的捐款储备后做出支出。
(3) 每月给基金会的理事会一份财政状况报表，列出本月的收入和支出情况和资金余额。
要求：1．确定“教育基金会捐助资金管理系统”的数据源点和终点，画出系统的顶层数据流图；2．分析系统的主要功能，细化系统的顶层数据流图，画出系统的第1层数据流图；3．细化系统的各个主要功能，画出系统的第2层数据流图。
提示：1．系统中有三个实体：捐助者、教育单位、基金会的理事会；2．系统的主要功能有：收入处理、支出处理、产生报表。
其中收入处理可以细分为：接受请求（捐助请求）、确认身份和登记收入（存入款项）；支出处理可以细分为：接受请求（用款请求）、合法性检查和登记支出（支出款项）；3．系统需要存储的信息：捐助者信息、教育单位信息和收支状况信息。
1.1 如何应用MyEclipse开发工具创建UML的用例图1.1.1UML透视图
1、打开UML透视图
（1）进入UML透视图
（2）UML透视图的组成
（1）创建出UMR所在的项目文件
选择项目的类型为Java项目
名称为FirstUML
最后，将产生出下面的内容
（2）在该项目中添加一个UMR
选择为UMR 类型
提示是否要显示出UML透视图（因为我们现在是在Java透视图状态）
将进入到UML透视图
同时，将在项目的目录下产生出项目的文件
3、UML透视图的主要的功能
（1）窗口的结构
（2）主工具条
（3）主工具条中的各个功能图标
1.1.2在UML透视图中创建出项目的用例图
1、在UML透视图中创建出项目的用例图（1）右击工具条中的工具按钮
（2）命名该图
（3）根据项目中的各个具体的用例画出参与者
2、添加各个用例
3、设置参与者与用例的交互关系
4、设置参与者之间的关系和用例之间的关系。
Visio2010教程Visio 图表具有许多种类，但您可以使用相同的三个基本步骤创建几乎全部种类的图表：1选择并打开一个模板。
2拖动并连接形状。
3向形状添加文本。
本文内容∙创建简单的流程图第 1 步：选择并打开一个模板第 2 步：拖动并连接形状第 3 步：向形状添加文本∙什么是Visio形状、模具和模板？形状模具模板创建简单的流程图第 1 步：选择并打开一个模板4启动Visio。
5在“模板类别”下，单击“流程图”。
6在“流程图”窗口中，双击“基本流程图”。
模板将相关形状包括在名为模具的集合中。
例如，随“基本流程图”模板打开的任何一种模具即“基本流程图形状”。
第 2 步：拖动并连接形状若要创建图表，请将形状从模具拖至空白页上并将它们相互连接起来。
用于连接形状的方法有多种，但是现在使用自动连接功能。
7将“开始/结束”形状从“基本流程图形状”模具拖至绘图页上，然后松开鼠标按钮。
8将指针放在形状上，以便显示蓝色箭头。
9将指针移到蓝色箭头上，蓝色箭头指向第二个形状的放置位置。
此时将会显示一个浮动工具栏，该工具栏包含模具顶部的一些形状。
10单击正方形的“流程”形状。
“流程”形状即会添加到图表中，并自动连接到“开始/结束”形状。
如果要添加的形状未出现在浮动工具栏上，则可以将所需形状从“形状”窗口拖放到蓝色箭头上。
新形状即会连接到第一个形状，就像您在浮动工具栏上单击了它一样。
第 3 步：向形状添加文本11单击相应的形状并开始键入文本。
12键入完毕后，单击绘图页的空白区域或按Esc。
返回页首什么是Visio 形状、模具和模板？形状Visio 形状是指您拖至绘图页上的现成图像，它们是图表的构建基块。
当您将形状从模具拖至绘图页上时，原始形状仍保留在模具上。
该原始形状称为主控形状。
放置在绘图上的形状是该主控形状的副本，也称为实例。
您可以根据需要从中将同一形状的任意数量的实例拖至绘图上。
旋转形状和调整形状的大小人们对形状进行的最常见的处理涉及形状中内置的功能。
UML--示范.(用例图、类图、序列图、时序图、包图....)2010-12-19 14:39中文版:面向对象的问题的处理的关键是建模问题。
建模可以把在复杂世界的许多重要的细节给抽象出。
许多建模工具封装了UML（也就是Unified Modeling Language™），这篇课程的目的是展示出UML的精彩之处。
UML中有九种建模的图标，即：l用例图l类图l对象图l顺序图l协作图l状态图l活动图l组件图l配置图本课程中的某些部分包含了这些图的细节信息的页面链接。
而且每个部分都有一个小问题，测试一下你对这个部分的理解。
―――――――――――――――――――――――――――――――――――――――为什么UML很重要？为了回答这个问题，我们看看建筑行业。
设计师设计出房子。
施工人员使用这个设计来建造房子。
建筑越复杂，设计师和施工人员之间的交流就越重要。
蓝图就成为了这个行业中的设计师和施工人员的必修课。
写软件就好像建造建筑物一样。
系统越复杂，参与编写与配置软件的人员之间的交流也就越重要。
在过去十年里UML就成为分析师，设计师和程序员之间的“建筑蓝图”。
现在它已经成为了软件行业的一部分了。
UML提供了分析师，设计师和程序员之间在软件设计时的通用语言。
UML被应用到面向对象的问题的解决上。
想要学习UML必须熟悉面向对象解决问题的根本原则――都是从模型的建造开始的。
一个模型model就是根本问题的抽象。
域domain就是问题所处的真实世界。
模型是由对象objects组成的，它们之间通过相互发送消息messages来相互作用的。
记住把一个对象想象成“活着的”。
对象有他们知道的事（属性attributes）和他们可以做的事（行为或操作behaviors or operations）。
对象的属性的值决定了它的状态state。
类Classes是对象的“蓝图”。
一个类在一个单独的实体中封装了属性（数据）和行为（方法或函数）。

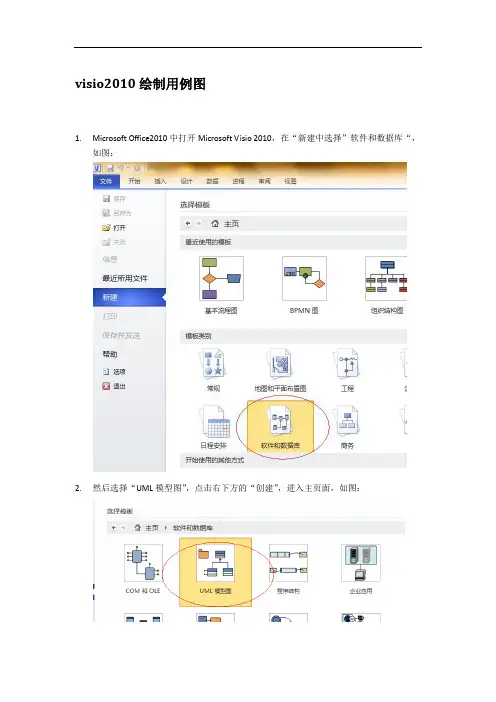

visio2010绘制用例图
1.Microsoft Office2010中打开Microsoft Visio 2010，在“新建中选择”软件和数据库“，
如图：
2.然后选择“UML模型图”，点击右下方的“创建”，进入主页面，如图：
3.在左下角模型资源管理器中，“顶层包”上右键→新建→”子系统“，如图：
4.给新建的“子系统”命名，如图：
5.然后在新建的子系统上右击，选择”用例图“如图：
6.新建用例图后打开。
左上角工具栏出现常用工具，拖拽即可绘制用例图：
7.选中需要自定义的元素，右键可查看具体自定义元素样式，包括连线方式，文本，线条
样式，填充，如图：
8.设置参与者与用例之间的关系：
a)在左侧工具栏中选择“用”工具如图
b)在用例图中拖动图标链接目标用例与参与者：
c)选中线条右键-》格式-》线条，设置箭头起点为无
d)双击连线。
修改构造型为空，可隐藏连线上的label
9.设置用例之间的扩展关系：
a)选中工具栏上的扩展按钮：
b)拖动到有扩展关系的用例上
c)选中线条右键-》格式-》线条。
设置虚线和起始箭头：
用例图图例说明
UML表示
的过程中所扮演的角色。
同一参与者的不同实例。
含义，视具体情况而定。
图的，如果缺少包含用例，
出发用例成为扩展用例。
