使用PowerDesigner画ER图详细教程
- 格式：docx
- 大小：837.62 KB
- 文档页数：28
下载文档原格式
合集下载
PowerDesigner15.1连接oracle11g逆向生成ER图
PowerDesigner15.1连接oracle11g逆向⽣成ER图本⽂为⼤家分享了PowerDesigner15.1连接oracle11g逆向⽣成ER图，供⼤家参考，具体内容如下
1. 创建dmp
选择菜单File->New Model，【Model type】选择Physical Data Model，【Model name】⾃由定名，【DBMS】选择“ORACLE Version 11g”，点击OK。
2.创建数据源
点击添加数据源
选择‘系统数据源'，下⼀步
选择 oracle in OraDb11g_home1 下⼀步
然后点击完成弹出下⾯对话框：
Data dource Name ⾃由命名
TNS Service Name 选择ORCL
点击 Test Connection 测试是否成功！
输⼊⽤户名和密码点击OK
点击OK 确定完成数据源添加。
3.选择DataBase->Configure Connections 查看新建的数据源。
4.选择菜单Database—Update Model Database，选择Using a data source，点击右侧的选择按钮；
如下图点击 connect。
然后点击确定：
可选择所需表导出ER图。
以上就是本⽂的全部内容，希望对⼤家的学习有所帮助，也希望⼤家多多⽀持。
PowerDesigner画E-R图详细教程最完整
一、概念数据模型概述数据模型是现实世界中数据特征的抽象。
数据模型应该满足三个方面的要求：1）能够比较真实地模拟现实世界2）容易为人所理解3）便于计算机实现概念数据模型也称信息模型，它以实体－联系(Entity-RelationShip,简称E-R)理论为基础，并对这一理论进行了扩充。
它从用户的观点出发对信息进行建模，主要用于数据库的概念级设计。
通常人们先将现实世界抽象为概念世界，然后再将概念世界转为机器世界。
换句话说，就是先将现实世界中的客观对象抽象为实体(Entity)和联系(Relationship),它并不依赖于具体的计算机系统或某个DBMS系统，这种模型就是我们所说的CDM;然后再将CDM转换为计算机上某个DBMS所支持的数据模型，这样的模型就是物理数据模型,即PDM。
1）数据结构表达为实体和属性;2）数据操作表达为实体中的记录的插入、删除、修改、查询等操作;3）完整性约束表达为数据的自身完整性约束（如数据类型、检查、规则等）和数据间的参照完整性约束（如联系、继承联系等）;二、实体、属性及标识符的定义实体（Entity），也称为实例，对应现实世界中可区别于其他对象的“事件”或“事物”。
例如，学校中的每个学生，医院中的每个手术。
每个实体都有用来描述实体特征的一组性质，称之为属性，一个实体由若干个属性来描述。
如学生实体可由学号、姓名、性别、出生年月、所在系别、入学年份等属性组成。
实体集（Entity Set）是具体相同类型及相同性质实体的集合。
例如学校所有学生的集合可定义为“学生”实体集，“学生”实体集中的每个实体均具有学号、姓名、性别、出生年月、所在系别、入学年份等性质。
实体类型（Entity Type）是实体集中每个实体所具有的共同性质的集合，例如“患者”实体类型为：患者｛门诊号，姓名，性别，年龄，身份证号.............｝。
实体是实体类型的一个实例，在含义明确的情况下，实体、实体类型通常互换使用。
使用PowerDesigner画ER图详细教程
一、概念数据模型概述数据模型是现实世界中数据特征的抽象。
数据模型应该满足三个方面的要求：1）能够比较真实地模拟现实世界2）容易为人所理解3）便于计算机实现概念数据模型也称信息模型，它以实体－联系(Entity-RelationShip,简称E-R)理论为基础，并对这一理论进行了扩充。
它从用户的观点出发对信息进行建模，主要用于数据库的概念级设计。
通常人们先将现实世界抽象为概念世界，然后再将概念世界转为机器世界。
换句话说，就是先将现实世界中的客观对象抽象为实体(Entity)和联系(Relationship),它并不依赖于具体的计算机系统或某个DBMS系统，这种模型就是我们所说的CDM;然后再将CDM转换为计算机上某个DBMS所支持的数据模型，这样的模型就是物理数据模型,即PDM。
1）数据结构表达为实体和属性;2）数据操作表达为实体中的记录的插入、删除、修改、查询等操作;3）完整性约束表达为数据的自身完整性约束（如数据类型、检查、规则等）和数据间的参照完整性约束（如联系、继承联系等）;二、实体、属性及标识符的定义实体（Entity），也称为实例，对应现实世界中可区别于其他对象的“事件”或“事物”。
例如，学校中的每个学生，医院中的每个手术。
每个实体都有用来描述实体特征的一组性质，称之为属性，一个实体由若干个属性来描述。
如学生实体可由学号、姓名、性别、出生年月、所在系别、入学年份等属性组成。
实体集（Entity Set）是具体相同类型及相同性质实体的集合。
例如学校所有学生的集合可定义为“学生”实体集，“学生”实体集中的每个实体均具有学号、姓名、性别、出生年月、所在系别、入学年份等性质。
实体类型（Entity Type）是实体集中每个实体所具有的共同性质的集合，例如“患者”实体类型为：患者｛门诊号，姓名，性别，年龄，身份证号.............｝。
实体是实体类型的一个实例，在含义明确的情况下，实体、实体类型通常互换使用。
PowerDesigner反向工程,根据Oracle数据库结构生成ER图（2014-3-25记）
PowerDesigner反向⼯程,根据Oracle数据库结构⽣成ER图
（2014-3-25记）
01.添加数据服务端
02. PowerDesigner
1、新建PDM：
选择菜单File->New Model，【Model type】选择Physical Data Model，【DBMS】选择“ORACLE Version 10g”。
2、选择DataBase->Configure Connections，点击“Add Data Source”。
3、选择“系统数据源”—“下⼀步”。
4、选择Oracle in OraDb10g_home1。
5、选择01步骤配置好的服务端
6、点击“Test Connection”输⼊数据库⽤户和密码，点击OK，显⽰Connection successful就说明链接成功。
7、点击OK保存。
8、之后会显⽰出“mySource”
9、选择菜单【Database】—【Update Model from Database】，选择【Using a data source】，点击右侧的选择按钮。
10、选择【ODBC machine data source】，下拉菜单中选择刚才配置好的数据源，填好登录数据库⽤户名【User ID】和密码【Password】，点击【Connect】。
11、选择相应的⽤户，可选择⽤户下的数据表⽣成ER
注： PowerDesigner安装⽬录不能有空格，否则会报错：“[Oracle][ODBC][Ora]ORA-12154:TNS:⽆法解析指定的连接标⽰符”。
PowerDesigner_11_使用方法简介
PowerDesigner 使用方法简介一、从网上下载软件。
路径为：计算机系\软件工程与项目管理（CMM）\工具二、安装软件三、软件使用过程根据下述过程建立如图所示的E-R图。
1、点击PowerDesigner图标启动软件。
进入到初始页面，如图2所示2、点击菜单中的文件项，选择新建，出现要求选择建立何种模型的模型类型对话框。
其中Conceptual Data Model CDM，为概念(数据)模型，它建立的就是E-R图Business Process Model BPM，业务处理模型Object-Oriented Model OOM，面向对象模型Physical Data Model PDM，物理（数据）模型，它建立的就是数据库表选择CDM并单击确认按钮。
3、进入PowerDesigner的CDM操作窗口4、界面上出现一个小工具条palette，里面包括常用的数据库建模工具。
用鼠标单击工具条中的工具后，到界面中央单击或拖动即可。
为了能够完成前述图1的内容，选中图标，在界面中间单击五次，形成如图所示画面。
此时，每一个实体都是空的。
需要逐个进行定义和描述。
5、定义实体双击其中的一个实体，弹出实体属性定义对话框。
对“General”选项卡上的内容进行定义。
Name ：定义实体的显示名称（图书）Code ：定义实体的代码中表示名称（book），必须是英文。
Number ：实体中实例（记录）的最大个数（100000000，它表示图书馆的最大藏书量可达一亿册）。
这个数字的作用是便于估计数据库服务器的磁盘容量。
6、定义属性、属性的约束和算法“Attribute”选项卡上定义属性，如图所示每一行定义一个属性，包括属性描述（名称，name）、属性代码（code）、数据类型（type）、使用域（domain）、是否可空（强制，M）、是否为主键（P）、是否显示在模型中（D）。
属性描述在概念模型中进行显示，转换成物理模型后将被忽略，转而显示属性代码。

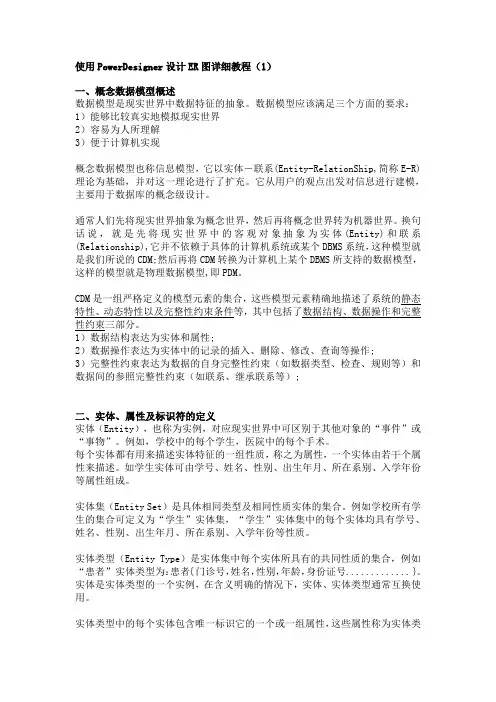

使用PowerDesigner设计ER图详细教程
使用PowerDesigner设计ER图详细教程（1）一、概念数据模型概述数据模型是现实世界中数据特征的抽象。
数据模型应该满足三个方面的要求：1）能够比较真实地模拟现实世界2）容易为人所理解3）便于计算机实现概念数据模型也称信息模型，它以实体－联系(Entity-RelationShip,简称E-R)理论为基础，并对这一理论进行了扩充。
它从用户的观点出发对信息进行建模，主要用于数据库的概念级设计。
通常人们先将现实世界抽象为概念世界，然后再将概念世界转为机器世界。
换句话说，就是先将现实世界中的客观对象抽象为实体(Entity)和联系(Relationship),它并不依赖于具体的计算机系统或某个DBMS系统，这种模型就是我们所说的CDM;然后再将CDM转换为计算机上某个DBMS所支持的数据模型，这样的模型就是物理数据模型,即PDM。
CDM是一组严格定义的模型元素的集合，这些模型元素精确地描述了系统的静态特性、动态特性以及完整性约束条件等，其中包括了数据结构、数据操作和完整性约束三部分。
1）数据结构表达为实体和属性;2）数据操作表达为实体中的记录的插入、删除、修改、查询等操作;3）完整性约束表达为数据的自身完整性约束（如数据类型、检查、规则等）和数据间的参照完整性约束（如联系、继承联系等）;二、实体、属性及标识符的定义实体（Entity），也称为实例，对应现实世界中可区别于其他对象的“事件”或“事物”。
例如，学校中的每个学生，医院中的每个手术。
每个实体都有用来描述实体特征的一组性质，称之为属性，一个实体由若干个属性来描述。
如学生实体可由学号、姓名、性别、出生年月、所在系别、入学年份等属性组成。
实体集（Entity Set）是具体相同类型及相同性质实体的集合。
例如学校所有学生的集合可定义为“学生”实体集，“学生”实体集中的每个实体均具有学号、姓名、性别、出生年月、所在系别、入学年份等性质。
实体类型（Entity Type）是实体集中每个实体所具有的共同性质的集合，例如“患者”实体类型为：患者｛门诊号，姓名，性别，年龄，身份证号.............｝。
使用PowerDesigner导出MySql数据库的表结构生成ER图
使用PowerDesigner导出MySql数据库的表结构生成ER图1、在PowerDesigner中新建模型。
File ----New Model，在弹出的对话框中选择Physical DataModel类型，填写Model name后点击【OK】。
2、点击“Database”->'Configure Connections',弹出窗口“Configure Data Connections”, 并选择'Connection Profiles'如下图所示：3、新建mysql的链接，点击上图中的新建标识，弹出下图：如上图所示，连接类型为 JDBC，然后选择对应的数据库种类，填写连接数据库使用的用户名和密码，选择连接使用的驱动jar包。
填写完毕后，可点击【Test Connection】测试连接数据库是否成功。
若返回 Connection test successful，则表明连接数据库成功，点击【OK】进入下一步。
注：连接数据库使用的jdk需是32位，64位时则连接不成功4、连接成功后，点击“Database”->'Update Model from Database(快捷键为：CTRL_R)',弹出窗口“Database Reverse Engineering Options”,如上图所示，点击左图中连接数据库按钮，弹出右侧图中的对话框，选择第3步中建立的数据库连接文件，点击【Connect】。
另外，若导出的数据量结构中需要导出外键等关系，则酌情选择如下选择项。
5、选择之后，点击【确定】，则弹出如下图：如上图所示：可以选择某一个用户下的表，可以选择需要导出的数据表。
6、等选择合适之后，点击【OK】按钮，则弹出导出数据库表结构的动态进度表，如下图所示：7、上一步进度完成之后，在PowerDesigner则显示导出的所有的数据表和表关系等，如下图所示：如此，则将数据库的表结构导出来了，8、在PowerDesigner中，表结构的code，name字段均为英文，不易阅读，若需要将备注中的字段替换到name字段显示，则执行方法：Tools -- Execute Commands -- Edit/Run Script ，则弹出如下图中的对话框：将如下代码，放入输入框中，点击执行按钮或者【run】，执行之，Vb script代码Option ExplicitValidationMode = TrueInteractiveMode = im_BatchDim mdl 'the current model'get the current active modelSet mdl = ActiveModelIf (mdl Is Nothing) ThenMsgBox 'There is no current Model'ElseIf Not mdl.IsKindOf(PdPDM.cls_Model) ThenMsgBox 'The current model is not an Physical Data model.'ElseProcessFolder mdlEnd If'This routine copy name into code for each table, each column and each view'of the current folderPrivate sub ProcessFolder(folder)Dim Tab 'running tablefor each Tab in folder.tablesif not tab.isShortcut thenif len(ment) <> 0 then = mentend ifOn Error Resume NextDim col 'running columnfor each col in tab.columnsif len(ment) <>0 then =mentend ifOn Error Resume Nextnextend ifnextend sub9、执行之后，则将备注中的字段填写到name字段了，如下图所示：完成。
PowerDesigner画E-R图详细教程最完整
一、概念数据模型概述数据模型是现实世界中数据特征的抽象。
数据模型应该满足三个方面的要求：1）能够比较真实地模拟现实世界2）容易为人所理解3）便于计算机实现概念数据模型也称信息模型，它以实体－联系(Entity-RelationShip,简称E-R)理论为基础，并对这一理论进行了扩充。
它从用户的观点出发对信息进行建模，主要用于数据库的概念级设计。
通常人们先将现实世界抽象为概念世界，然后再将概念世界转为机器世界。
换句话说，就是先将现实世界中的客观对象抽象为实体(Entity)和联系(Relationship),它并不依赖于具体的计算机系统或某个DBMS系统，这种模型就是我们所说的CDM;然后再将CDM转换为计算机上某个DBMS所支持的数据模型，这样的模型就是物理数据模型,即PDM。
CDM是一组严格定义的模型元素的集合，这些模型元素精确地描述了系统的静态特性、动态特性以及完整性约束条件等，其中包括了数据结构、数据操作和完整性约束三部分。
1）数据结构表达为实体和属性;2）数据操作表达为实体中的记录的插入、删除、修改、查询等操作;3）完整性约束表达为数据的自身完整性约束（如数据类型、检查、规则等）和数据间的参照完整性约束（如联系、继承联系等）;二、实体、属性及标识符的定义实体（Entity），也称为实例，对应现实世界中可区别于其他对象的“事件”或“事物”。
例如，学校中的每个学生，医院中的每个手术。
每个实体都有用来描述实体特征的一组性质，称之为属性，一个实体由若干个属性来描述。
如学生实体可由学号、姓名、性别、出生年月、所在系别、入学年份等属性组成。
实体集（Entity Set）是具体相同类型及相同性质实体的集合。
例如学校所有学生的集合可定义为“学生”实体集，“学生”实体集中的每个实体均具有学号、姓名、性别、出生年月、所在系别、入学年份等性质。
实体类型（Entity Type）是实体集中每个实体所具有的共同性质的集合，例如“患者”实体类型为：患者｛门诊号，姓名，性别，年龄，身份证号.............｝。
PowerDesigner_11_使用方法简介
PowerDesigner 使用方法简介一、从网上下载软件。
路径为：计算机系\软件工程与项目管理（CMM）\工具二、安装软件三、软件使用过程根据下述过程建立如图所示的E-R图。
1、点击PowerDesigner图标启动软件。
进入到初始页面，如图2所示2、点击菜单中的文件项，选择新建，出现要求选择建立何种模型的模型类型对话框。
其中Conceptual Data Model CDM，为概念(数据)模型，它建立的就是E-R图Business Process Model BPM，业务处理模型Object-Oriented Model OOM，面向对象模型Physical Data Model PDM，物理（数据）模型，它建立的就是数据库表选择CDM并单击确认按钮。
3、进入PowerDesigner的CDM操作窗口4、界面上出现一个小工具条palette，里面包括常用的数据库建模工具。
用鼠标单击工具条中的工具后，到界面中央单击或拖动即可。
为了能够完成前述图1的内容，选中图标，在界面中间单击五次，形成如图所示画面。
此时，每一个实体都是空的。
需要逐个进行定义和描述。
5、定义实体双击其中的一个实体，弹出实体属性定义对话框。
对“General”选项卡上的内容进行定义。
Name ：定义实体的显示名称（图书）Code ：定义实体的代码中表示名称（book），必须是英文。
Number ：实体中实例（记录）的最大个数（100000000，它表示图书馆的最大藏书量可达一亿册）。
这个数字的作用是便于估计数据库服务器的磁盘容量。
6、定义属性、属性的约束和算法“Attribute”选项卡上定义属性，如图所示每一行定义一个属性，包括属性描述（名称，name）、属性代码（code）、数据类型（type）、使用域（domain）、是否可空（强制，M）、是否为主键（P）、是否显示在模型中（D）。
属性描述在概念模型中进行显示，转换成物理模型后将被忽略，转而显示属性代码。
PowerDesigner反向生成ER图
口“Configure Data Connections”, 并选择"Connection Profiles"如下图所示：）点击进行新建一个
填写连接相关信息，填写完毕后如下图所示：
（上图相关信息填写需注意：
<1>User name：和Password:为mysql数据库的用户名和密码；
<2>JDBC driver jar files:为你的mysql-connector-java-5.1.13-bin.jar所在位置，点击后面的图标选择即可。
）填写完相关信息后点击左下角的“Test Connection。
”进行测试连接是否连接成功。
若连接成功，点击“OK”时弹出如下窗口。
若连接不成功，则需要配置mysql-connector-java-5.1.13-bin.jar的环境变量，过程如下：
（5）连接成功后，点击“Database”->"Update Model from Database(快捷键为：CTRL_R)",弹出窗口“Database Reverse Engineering Options”,如下图所示：
点击进行连接的一些配置，如下图所示：
即可完成数据库的反向工程操作。
（注意：默认是所有数据库全部选中的，所以在进行选择需要进行反向工程的数据库之前，先点击使得数据库全部未选
向楼主学习！！。

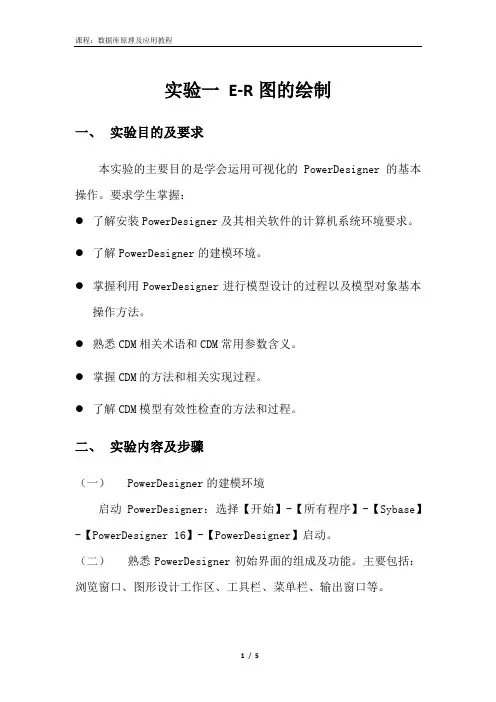

实验1：E-R图的绘制
实验一E-R图的绘制一、实验目的及要求本实验的主要目的是学会运用可视化的PowerDesigner的基本操作。
要求学生掌握：●了解安装PowerDesigner及其相关软件的计算机系统环境要求。
●了解PowerDesigner的建模环境。
●掌握利用PowerDesigner进行模型设计的过程以及模型对象基本操作方法。
●熟悉CDM相关术语和CDM常用参数含义。
●掌握CDM的方法和相关实现过程。
●了解CDM模型有效性检查的方法和过程。
二、实验内容及步骤（一）PowerDesigner的建模环境启动PowerDesigner：选择【开始】-【所有程序】-【Sybase】-【PowerDesigner 16】-【PowerDesigner】启动。
（二）熟悉PowerDesigner初始界面的组成及功能。
主要包括：浏览窗口、图形设计工作区、工具栏、菜单栏、输出窗口等。
（三）熟悉建立模型基本操作1.选择【File】-【New Model】菜单项或单击标准工具条中的【New Model】工具选项，打开新建模型窗口。
2.了解PowerDesigner模型类型。
包括：业务流程模型（BPM）、概念数据模型（CDM）、数据移动模型（DMM）、企业架构模型（EAM）、自由模型（FEM）、逻辑数据模型（LDM）、多模型报告（MMR）、面向对象模型（OOM）、物理数据模型（PDM）、需求模型（RQM）和XML模型。
3.选择【概念数据模型（Conceptual Data Model）】-【Conceptual Diagram】，输入模型的名称，默认的模型名称为“ConceptualDataModel_1”，在Model Name处输入模型名称“教学管理系统”，然后单击OK按钮，创建CDM模型。
选择和放置图形符号。
单击工具箱中所需工具选项（图形符号），当指针形状变为所选图形符号时，表示选中。
选中图形符号后，在工作区合适位置单击鼠标左键放置图形符号。
实验二用PowerDesigner设计ER图
实验二用PowerDesigner设计ER图一、实验目的1.熟悉PowerDesigner应用环境；2.掌握PowerDesigner概念模型的定义和创建方法二、实验内容给定一组内容，通过分析，将该组内容抽象为概念模型，并在PowerDesigner中生成该模型。
实验基础知识提要关于PowerDesigner:•由中国人王晓昀完成编制•1989 -在法国发布第一个商用版本AMC*Designor (版本2.0)•1992 -在美国发布第一个商用版本S-Designor•1995 -S-Designor改名为PowerDesigner•1997 -发布PowerDesigner 6.0•2001 12月-发布PowerDesigner 9.5 的最初版本, 并发布升级及维护版本直到2003年•2004 12月-发布版本PowerDesigner 10.0•2005 -发布PowerDesigner 11.0•2007 7月-发布PowerDesigner 12PowerDesigner是一个集所有现代建模技术于一身的完整工具，它集成了强有力的业务建模技术、传统的数据库分析和实际，以及UML对象建模。
通过了元数据的管理、冲突分析和真正的企业知识库等功能。
•提供了一个完整的企业建模环境•包括了数据库模型设计的全过程。
利用可以制作数据流程图、概念数据模型、物理数据模型•可以生成多种客户端开发工具的应用程序•还可为数据仓库制作结构模型，•能对团队设计模型进行控制。
•可与许多流行的数据库设计软件以及开发软件，例如：Visual Studio，Java，Power Builder等相配合使用来缩短开发时间和使系统设计更优化。
概念模型（CDM）：•CDM 表现数据库的全部逻辑的结构,与任何的软件或数据储藏结构无关。
一个概念模型经常包括在物理数据库中仍然不实现的数据对象。
它给运行计划或业务活动的数据一个正式表现方式。
利用powerdesigner反向数据库结构,生成ER图
利用powerdesigner反向数据库结构，生成ER图(1)首先新建一个“PhysicalDataModel”类型的文件，然后点击“Database”->"Configure Connections",弹出窗口“Configure Data Connections”, 并选择"Connection Profiles"如下图所示：（2）点击进行新建一个mysql连接，出现如下窗口：填写连接相关信息，填写完毕后如下图所示：（上图相关信息填写需注意：<1>User name：和Password:为mysql数据库的用户名和密码；<2>JDBC driver jar files:为你的mysql-connector-java-5.1.13-bin.jar所在位置，点击后面的图标选择即可。
）填写完相关信息后点击左下角的“Test Connection。
”进行测试连接是否连接成功。
若连接成功，点击“OK”时弹出如下窗口。
若连接不成功，则需要配置mysql-connector-java-5.1.13-bin.jar的环境变量，过程如下：（5）连接成功后，点击“Database”->"Update Model from Database(快捷键为：CTRL_R)",弹出窗口“Database Reverse Engineering Options”,如下图所示：点击进行连接的一些配置，如下图所示：完成配置后，弹出如下窗口：选择需要进行反向工程的数据库或数据库中的某些表，然后点击“OK”即可完成数据库的反向工程操作。
（注意：默认是所有数据库全部选中的，所以在进行选择需要进行反向工程的数据库之前，先点击使得数据库全部未选中。
）到目前为止，powerdesigner的反向工程的连接环境全部配置完成，此时只需选中需要进行反向工程的数据库或表，点击“OK”便可导出数据的PhysicalDataModel图。
powerdesigner画ER图
一、概念数据模型概述数据模型是现实世界中数据特征的抽象。
数据模型应该满足三个方面的要求：1）能够比较真实地模拟现实世界2）容易为人所理解3）便于计算机实现概念数据模型也称信息模型，它以实体－联系(Entity-RelationShip,简称E-R)理论为基础，并对这一理论进行了扩充。
它从用户的观点出发对信息进行建模，主要用于数据库的概念级设计。
通常人们先将现实世界抽象为概念世界，然后再将概念世界转为机器世界。
换句话说，就是先将现实世界中的客观对象抽象为实体(Entity)和联系(Relationship),它并不依赖于具体的计算机系统或某个DBMS系统，这种模型就是我们所说的CDM;然后再将CDM转换为计算机上某个DBMS所支持的数据模型，这样的模型就是物理数据模型,即PDM。
CDM是一组严格定义的模型元素的集合，这些模型元素精确地描述了系统的静态特性、动态特性以及完整性约束条件等，其中包括了数据结构、数据操作和完整性约束三部分。
1）数据结构表达为实体和属性;2）数据操作表达为实体中的记录的插入、删除、修改、查询等操作;3）完整性约束表达为数据的自身完整性约束（如数据类型、检查、规则等）和数据间的参照完整性约束（如联系、继承联系等）;二、实体、属性及标识符的定义实体（Entity），也称为实例，对应现实世界中可区别于其他对象的“事件”或“事物”。
例如，学校中的每个学生，医院中的每个手术。
每个实体都有用来描述实体特征的一组性质，称之为属性，一个实体由若干个属性来描述。
如学生实体可由学号、姓名、性别、出生年月、所在系别、入学年份等属性组成。
实体集（Entity Set）是具体相同类型及相同性质实体的集合。
例如学校所有学生的集合可定义为“学生”实体集，“学生”实体集中的每个实体均具有学号、姓名、性别、出生年月、所在系别、入学年份等性质。
实体类型（Entity Type）是实体集中每个实体所具有的共同性质的集合，例如“患者”实体类型为：患者｛门诊号，姓名，性别，年龄，身份证号.............｝。
反向生成ER图
使用PowerDesigner方向生成ER图方法通过jdbc(1)首先新建一个“PhysicalDataModel”类型的文件，然后点击“Database”->"Configure Connections",弹出窗口“Configure Data Connections”, 并选择"Connection Profiles"如下图所示：（2）点击进行新建一个mysql连接，出现如下窗口：填写连接相关信息，填写完毕后如下图所示：（上图相关信息填写需注意：<1>User name：和Password:为mysql数据库的用户名和密码；<2>JDBC driver jar files:为你的mysql-connector-java-5.1.13-bin.jar所在位置，点击后面的图标选择即可。
）填写完相关信息后点击左下角的“Test Connection。
”进行测试连接是否连接成功。
若连接成功，点击“OK”时弹出如下窗口。
若连接不成功，则需要配置mysql-connector-java-5.1.13-bin.jar的环境变量，过程如下：PS:更改环境变量后要重启计算机，否则没有效果（5）连接成功后，点击“Database”->"Update Model from Database(快捷键为：CTRL_R)",弹出窗口“Database Reverse Engineering Options”,如下图所示：点击进行连接的一些配置，如下图所示：完成配置后，弹出如下窗口：选择需要进行反向工程的数据库或数据库中的某些表，然后点击“OK”即可完成数据库的反向工程操作。
（注意：默认是所有数据库全部选中的，所以在进行选择需要进行反向工程的数据库之前，先点击使得数据库全部未选中。
）到目前为止，powerdesigner的反向工程的连接环境全部配置完成，此时只需选中需要进行反向工程的数据库或表，点击“OK”便可导出数据的PhysicalDataModel图。
PowerDesigner画ER图详细教程最完整
一、概念数据模型概述数据模型就是现实世界中数据特征得抽象。
数据模型应该满足三个方面得要求:1)能够比较真实地模拟现实世界2)容易为人所理解3)便于计算机实现概念数据模型也称信息模型,它以实体－联系(Entity-RelationShip,简称E-R)理论为基础,并对这一理论进行了扩充。
它从用户得观点出发对信息进行建模,主要用于数据库得概念级设计。
通常人们先将现实世界抽象为概念世界,然后再将概念世界转为机器世界。
换句话说,就就是先将现实世界中得客观对象抽象为实体(Entity)与联系(Relationship),它并不依赖于具体得计算机系统或某个DBMS系统,这种模型就就是我们所说得CDM;然后再将CDM转换为计算机上某个DBMS所支持得数据模型,这样得模型就就是物理数据模型,即PDM。
1)数据结构表达为实体与属性;2)数据操作表达为实体中得记录得插入、删除、修改、查询等操作;3)完整性约束表达为数据得自身完整性约束(如数据类型、检查、规则等)与数据间得参照完整性约束(如联系、继承联系等);二、实体、属性及标识符得定义实体(Entity),也称为实例,对应现实世界中可区别于其她对象得“事件”或“事物”。
例如,学校中得每个学生,医院中得每个手术。
每个实体都有用来描述实体特征得一组性质,称之为属性,一个实体由若干个属性来描述。
如学生实体可由学号、姓名、性别、出生年月、所在系别、入学年份等属性组成。
实体集(Entity Set)就是具体相同类型及相同性质实体得集合。
例如学校所有学生得集合可定义为“学生”实体集,“学生”实体集中得每个实体均具有学号、姓名、性别、出生年月、所在系别、入学年份等性质。
实体类型(Entity Type)就是实体集中每个实体所具有得共同性质得集合,例如“患者”实体类型为:患者｛门诊号,姓名,性别,年龄,身份证号、、、、、、、、、、、、、｝。
实体就是实体类型得一个实例,在含义明确得情况下,实体、实体类型通常互换使用。
使用PowerDesigner设计ER图详细教程
使用Powe rDesi gner设计ER图详细教程（1）一、概念数据模型概述数据模型是现实世界中数据特征的抽象。
数据模型应该满足三个方面的要求：1）能够比较真实地模拟现实世界2）容易为人所理解3）便于计算机实现概念数据模型也称信息模型，它以实体－联系(Entity-Relati onShi p,简称E-R)理论为基础，并对这一理论进行了扩充。
它从用户的观点出发对信息进行建模，主要用于数据库的概念级设计。
通常人们先将现实世界抽象为概念世界，然后再将概念世界转为机器世界。
换句话说，就是先将现实世界中的客观对象抽象为实体(Entity)和联系(Relati onshi p),它并不依赖于具体的计算机系统或某个DBMS系统，这种模型就是我们所说的CDM;然后再将CD M转换为计算机上某个DBMS所支持的数据模型，这样的模型就是物理数据模型,即PDM。
CDM是一组严格定义的模型元素的集合，这些模型元素精确地描述了系统的静态特性、动态特性以及完整性约束条件等，其中包括了数据结构、数据操作和完整性约束三部分。
1）数据结构表达为实体和属性;2）数据操作表达为实体中的记录的插入、删除、修改、查询等操作;3）完整性约束表达为数据的自身完整性约束（如数据类型、检查、规则等）和数据间的参照完整性约束（如联系、继承联系等）;二、实体、属性及标识符的定义实体（Entity），也称为实例，对应现实世界中可区别于其他对象的“事件”或“事物”。
例如，学校中的每个学生，医院中的每个手术。
每个实体都有用来描述实体特征的一组性质，称之为属性，一个实体由若干个属性来描述。
如学生实体可由学号、姓名、性别、出生年月、所在系别、入学年份等属性组成。
实体集（Entity Set）是具体相同类型及相同性质实体的集合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

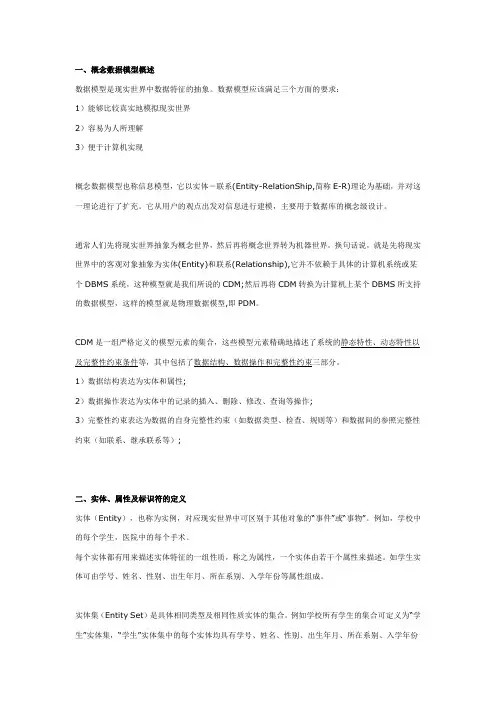

一、概念数据模型概述数据模型是现实世界中数据特征的抽象。
数据模型应该满足三个方面的要求：1）能够比较真实地模拟现实世界2）容易为人所理解3）便于计算机实现概念数据模型也称信息模型，它以实体－联系(Entity-RelationShip,简称E-R)理论为基础，并对这一理论进行了扩充。
它从用户的观点出发对信息进行建模，主要用于数据库的概念级设计。
通常人们先将现实世界抽象为概念世界，然后再将概念世界转为机器世界。
换句话说，就是先将现实世界中的客观对象抽象为实体(Entity)和联系(Relationship),它并不依赖于具体的计算机系统或某个DBMS系统，这种模型就是我们所说的CDM;然后再将CDM转换为计算机上某个DBMS所支持的数据模型，这样的模型就是物理数据模型,即PDM。
1）数据结构表达为实体和属性;2）数据操作表达为实体中的记录的插入、删除、修改、查询等操作;3）完整性约束表达为数据的自身完整性约束（如数据类型、检查、规则等）和数据间的参照完整性约束（如联系、继承联系等）;二、实体、属性及标识符的定义实体（Entity），也称为实例，对应现实世界中可区别于其他对象的“事件”或“事物”。
例如，学校中的每个学生，医院中的每个手术。
每个实体都有用来描述实体特征的一组性质，称之为属性，一个实体由若干个属性来描述。
如学生实体可由学号、姓名、性别、出生年月、所在系别、入学年份等属性组成。
实体集（Entity Set）是具体相同类型及相同性质实体的集合。
例如学校所有学生的集合可定义为“学生”实体集，“学生”实体集中的每个实体均具有学号、姓名、性别、出生年月、所在系别、入学年份等性质。
实体类型（Entity Type）是实体集中每个实体所具有的共同性质的集合，例如“患者”实体类型为：患者｛门诊号，姓名，性别，年龄，身份证号.............｝。
实体是实体类型的一个实例，在含义明确的情况下，实体、实体类型通常互换使用。
实体类型中的每个实体包含唯一标识它的一个或一组属性，这些属性称为实体类型的标识符（Identifier），如“学号”是学生实体类型的标识符，“姓名”、“出生日期”、“信址”共同组成“公民”实体类型的标识符。
有些实体类型可以有几组属性充当标识符，选定其中一组属性作为实体类型的主标识符，其他的作为次标识符。
三、实体、属性及标识符的表达介绍PowerDesigner概念数据模型以及实体、属性创建。
一、新建概念数据模型1）选择File-->New,弹出如图所示对话框，选择CDM模型（即概念数据模型）建立模型。
2）完成概念数据模型的创建。
以下图示，对当前的工作空间进行简单介绍。
（以后再更详细说明）3）选择新增的CDM模型，右击，在弹出的菜单中选择“Properties”属性项，弹出如图所示对话框。
在“General”标签里可以输入所建模型的名称、代码、描述、创建者、版本以及默认的图表等等信息。
在“Notes”标签里可以输入相关描述及说明信息。
当然再有更多的标签，可以点击 "More>>"按钮，这里就不再进行详细解释。
二、创建新实体1）在CDM的图形窗口中，单击工具选项版上的Entity工具，再单击图形窗口的空白处，在单击的位置就出现一个实体符号。
点击Pointer工具或右击鼠标，释放Entitiy工具。
如图所示2）双击刚创建的实体符号，打开下列图标窗口，在此窗口“General”标签中可以输入实体的名称、代码、描述等信息。
三、添加实体属性1）在上述窗口的“Attribute”选项标签上可以添加属性，如下图所示。
注意：数据项中的“添加属性”和“重用已有数据项”这两项功能与模型中Data Item的Unique code 和Allow reuse选项有关。
P列表示该属性是否为主标识符;D列表示该属性是否在图形窗口中显示;M列表示该属性是否为强制的，即该列是否为空值。
如果一个实体属性为强制的，那么，这个属性在每条记录中都必须被赋值，不能为空。
2）在上图所示窗口中，点击插入属性按钮，弹出属性对话框，如下图所示。
注意：这里涉及到域的概念，即一种标准的数据结构，它可应用至数据项或实体的属性上一、定义属性的标准检查约束标准检查约束是一组确保属性有效的表达式。
在实体属性的特性窗口，打开如图所示的检查选项卡。
在这个选项卡可以定义属性的标准检查约束，窗口中每项的参数的含义，如下参数说明Minimum属性可接受的最小数Maximum 属性可接受的最大数Default属性不赋值时，系统提供的默认值Unit单位，如公里、吨、元Format属性的数据显示格式Lowercase属性的赋值全部变为小写字母Uppercase属性的赋值全部变为大写字母Cannot modify该属性一旦赋值不能再修改List Of Values属性赋值列表，除列表中的值，不能有其他的值Label属性列表值的标签二、定义属性的附加检查当Standard checks 或Rules 不能满足检查的要求时，可以在Additional Checks选项卡的Server子页上，通过SQL语句中使用%MINMAX%、%LISTVAL%、%RULES%、%UPPER%、%LOWER%几个变量来定义Standard和Rule,如图所示%MINMAX%、%LISTVAL%、%UPPER%、%LOWER%在Standard Check中定义的Minimum 和Maximum、List values 、uppervalues、lowervalues%RULES%在Rules特性窗口Expression选项卡中定义的有效性规则表达式一、标识符标识符是实体中一个或多个属性的集合，可用来唯一标识实体中的一个实例。
要强调的是，CDM中的标识符等价于PDM中的主键或候选键。
每个实体都必须至少有一个标识符。
如果实体只有一个标识符，则它为实体的主标识符。
如果实体有多个标识符，则其中一个被指定为主标识符，其余的标识符就是次标识符了。
二、如果定义主、次标识符1）选择某个实体双击弹出实体的属性对话框。
在Identifiers选项卡上可以进行实体标识符的定义。
如下图所示2）选择第一行“主标识符”，点击属性按钮或双击第一行“主标识符”，弹出属性对话框，如图所示3）选择"Attributes"选项卡，再点击“Add Attributes”工具，弹出如图所示窗口，选择某个属性作为标识符就行了。
一、数据项数据项（Data Item）是信息存储的最小单位，它可以附加在实体上作为实体的属性。
注意：模型中允许存在没有附加至任何实体上的数据项。
二、新建数据项1）使用“Model”---> Data Items 菜单，在打开的窗口中显示已有的数据项的列表，点击“Add a Row”按钮，创建一个新数据项，如图所示2）当然您可以继续设置具体数据项的Code、DataType、Length等等信息。
这里就不再详细说明了。
三、数据项的唯一性代码选项和重用选项使用Tools--->Model Options->Model Settings。
在Data Item组框中定义数据项的唯一性代码选项(Unique Code)与重用选项（Allow Reuse）。
注意：如果选择Unique Code复选框，每个数据项在同一个命名空间有唯一的代码，而选择Allow reuse ，一个数据项可以充当多个实体的属性。
四、在实体中添加数据项1）双击一个实体符号，打开该实体的属性窗口。
2）单击Attributes选项卡，打开如下图所示窗口注意：Add a DataItem 与 Reuse a DataItem的区别在于Add a DataItem 情况下，选择一个已经存在的数据项，系统会自动复制所选择的数据项。
如果您设置了UniqueCode选项，那系统在复制过程中，新数据项的Code会自动生成一个唯一的号码，否则与所选择的数据项完全一致。
Reuse a DataItem情况下，只引用不新增，就是引用那些已经存在的数据项，作为新实体的数据项一、联系联系（Relationship）是指实体集之间或实体集内部实例之间的连接。
实体之间可以通过联系来相互关联。
与实体和实体集对应，联系也可以分为联系和联系集，联系集是实体集之间的联系，联系是实体之间的联系，联系是具有方向性的。
联系和联系集在含义明确的情况之下均可称为联系。
按照实体类型中实例之间的数量对应关系，通常可将联系分为4类，即一对一（ONE TOONE）联系、一对多（ONE TO MANY）联系、多对一（MANY TO ONE）联系和多对多联系（MANY TO MANY）。
二、建立联系在CDM工具选项板中除了公共的工具外，还包括如下图所示的其它对象产生工具。
在图形窗口中创建两个实体后，单击“实体间建立联系”工具，单击一个实体，在按下鼠标左键的同时把光标拖至别一个实体上并释放鼠标左键，这样就在两个实体间创建了联系，右键单击图形窗口，释放Relationship工具。
如下图所示三、四种基本的联系即一对一（ONE TO ONE）联系、一对多（ONE TO MANY）联系、多对一（MANY TO ONE）联系和多对多联系（MANY TO MANY）。
如图所示四、其他几类特殊联系除了4种基本的联系之外，实体集与实体集之间还存在标定联系（Identify Relationship）、非标定联系（Non-Identify RelationShip）和递归联系（Recursive Relationship）。
标定联系：每个实体类型都有自己的标识符，如果两个实体集之间发生联系，其中一个实体类型的标识符进入另一个实体类型并与该实体类型中的标识符共同组成其标识符时，这种联系则称为标定联系，也叫依赖联系。
反之称为非标定联系，也叫非依赖联系。
注意：在非标定联系中，一个实体集中的部分实例依赖于另一个实例集中的实例，在这种依赖联系中，每个实体必须至少有一个标识符。
而在标定联系中，一个实体集中的全部实例完全依赖于另个实体集中的实例，在这种依赖联系中一个实体必须至少有一个标识符，而另一个实体却可以没有自己的标识符。
没有标识符的实体用它所依赖的实体的标识符作为自己的标识符。
换句话来理解，在标定联系中，一个实体（选课）依赖一个实体（学生），那么（学生）实体必须至少有一个标识符，而（选课）实体可以没有自己的标识符，没有标标识符的实体可以用实体（学生）的标识符作为自己的标识符。
递归联系：递归联系是实体集内部实例之间的一种联系，通常形象地称为自反联系。
同一实体类型中不同实体集之间的联系也称为递归联系。
