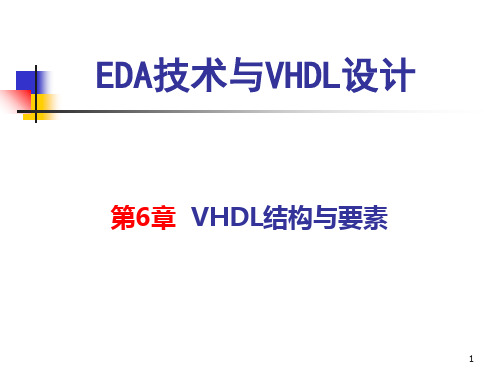

EDA技术与VHDL设计第6章VHDL结构与要素PPT课件

EDA技术与VHDL设计第6章VHDL结构与要素PPT课件
end entity decoder ;
6
例：使用类属语句表示延迟
entity gate is generic ( delay : time : = 5ns; port ( …);
end entity gate ; … out<=in1 and in2 after delay ;
7
6.1.2 端口说明
❖ 端口模式用来定义外部引脚的信号方向， 模式有4种：in（输入）、out（输出）、 buffer（缓冲器）、inout（双向）。
9
6.2 结构体
❖ 结构体也叫构造体，描述基本设计单元的 结构、行为、元器件及宁内部连接关系。
❖ 结构体包括两个组成部分： （1）说明部分：对数据类型、常数、信号、
子程序和元器件等要素进行说明。 （2）描述语句部分：包括各种顺序语句和并
❖ 库的好处在于使设计者可以共享已经编译 过的设计结果。
❖ 在VHDL语言中可以存在多个不同的库， 但是库与库之间是独立的，不能相互嵌套 。
14
6.3.1 库的种类
❖ 当前在VHDL语言中存在的库大致可以归 纳为5种：IEEE库、STD库、WORK库和 用户自定义的库。
15
1. IEEE库
是VHDL设计中最为常用的库，包含有IEEE标
❖ 端口为设计实体和其外部环境提供动态通 信的通道，功能相当于外部引脚。
❖ 端口说明语句的一般格式如下：
port ( 端口名 ： 端口模式 数据类型； … 端口名 ：端口模式 数据类型）；
8
端口名与端口模式
❖ 端口名是每个实体外部引脚的名称，通常 用一个或几个英文字母或英文字母加数字 命名，如d0、sel、q0等。
准的程序包和其它一些支持工业标准的程序包

EDA技术_第二章_VHDL语言ppt课件

EDA技术_第二章_VHDL语言ppt课件
标准的STD_LOGIC、STD_LOGIC_VECTOR； ▪ 运算操作符； ▪ VHDL程序的组成 ▪ VHDL语言设计▪ 库及IEEE库中包集合的使用
❖ 2．熟悉：
▪ VHDL语言的其它数据类型、子程序、包集合及配置
❖ 3．了解：
▪ 标示符：扩展标识符；数据类型转换
❖ 合法标示符：Decoder_1 , FFT , Sig_N , Not_Ack , State0 , Idle
❖ 非法标识符： _Decoder_1 , 2FFT , Sig_#N , Not-Ack ,
❖
RyY_RST_ , data_ _BUS , return
2021/6/11
ppt精选版
❖ 具有全局性特性，可以在以下区域定义和使用：
▪ 实体：作用于该实体中所有的结构体 ▪ 结构体：作用于整个结构体 ▪ 包集合：作用于调用此包集合的所有实体
❖ 除了没有方向说明以外，信号与实体的端口(PORT)概念是一致的。
2021/6/11
ppt精选版
16
VHDL语言客体—信号
LOGO
❖ SIGNAL Sys_clk：bit﹕= ‘0’；
▪ S2<=s1 after 10 ns;
2021/6/11
ppt精选版
17
4、信号、变量、常量的比较
LOGO
❖从硬件电路系统来看
▪ 常量相当于电路中的恒定电平，如GND或VCC 接口
▪ 变量和信号则相当于组合电路系统中门与门间 的连接及其连线上的信号值。
❖从行为仿真和VHDL语句功能上看
▪ 信号可以设置延时量，而变量则不能；
存放各设计模块都能共享的数据类型、常数、子 程序和函数。
库： library

EDA技术及应用 第四章 VHDL设计初步PPT课件

EDA技术及应用 第四章 VHDL设计初步PPT课件
3
4.1 多路选择器的VHDL描述
1. 2选1多路选择器的示意图和真值表
a 0y b1
s
当s=0时，y=a 当s=1时，y=b
absy ax0a xb1b
4
4.1 多路选择器的VHDL描述
2. 2选1多路选择器实现－原理图形输入法
01
10
a0
yy==ab
01
0b
5
4.1 多路选择器的VHDL描述
yasbs
19
4.1 多路选择器的VHDL描述
6. 各种表达式的比较---条件赋值表达式
y <= a WHEN s1=‘0’ ELSE b;
赋值目标 <= 表达式 WHEN 赋值条件 ELSE 表达式 WHEN 赋值条件 ELSE 表达式 WHEN 赋值条件 ELSE 表达式 ;
20
4.1 多路选择器的VHDL描述
14
_ 4.1 多路选择器的VHDL描述 4. 思考 y = ab + c
思考1：画出真值表
abcy
xx11
0 x 0 _0
1b0b 15
_ 4.1 多路选择器的VHDL描述 4. 思考 y = ab + c
思考2：使用原理图方式实现上式功能
16
_ 4.1 多路选择器的VHDL描述 4. 思考 y = ab + c
描述结构体的关键词。
功能描述语句：并行语句，顺序语句
并行语句：WHEN_ELSE，逻辑操作赋值
顺序语句：IF_THEN_ELSE
13
4.1 多路选择器的VHDL描述
3. 相关语句结构和语法－文件名称 文件名称建议和实体名称相同 使用VHDL语句编写：后缀是.vhd 使用Verilog HDL语句编写：后缀是.v 使用原理图输入设计：后缀是.gdf

VHDL第1章数字系统设计与EDA技术PPT课件

VHDL第1章数字系统设计与EDA技术PPT课件

Q2 11
Q3
TC 15
D8 74LS161
Q0
14 13
Q1 12
Q2 11
Q3
TC 15
D9 74LS161
Q0
14 13
Q1 12
Q2 11
Q3
TC 15
D10 74LS161
12 12MHz 43
2 CET CL K
9 PE 1 MR
10 CEP
P3
P2
7
5 6
D13 4 P1
D12 3 P0
硬件描述语言
35
EDA技术要求采用硬件描述语言来描述系统设计。 硬件描述语言(Hardware Description
Language)：用于描述硬件电路的功能、信号 连接关系和定时关系的语言
VHDL Verilog HDL ABEL-HDL C语言
VHDL和Verilog HDL被IEEE接纳为国际标准
15
5、基于可编程逻辑器件实现数字系统
自己动手，设计实现确定功能的芯片 例如：原型设计通常利用可编程逻辑器件实现 特点：
无需厂家参与设计生产 可重复设计，改变芯片的功能 可通过EDA软件在实验室进行操作 速度/功耗/面积不及全定制/半定制设计的数字系统
数字系统的实现方式
16
几种方式的比较
实现方式 全定制
储器芯片，甚至包括GAL等。 特点：
传统的设计方法 适合小规模、功能简单的数字系统
基于通用标准集成电路实现数字系统示例 9
UC C 74LS161
3 P0 Q0 14 A0
4 5 6
P1 P2
Q1 Q2
13 12 11
A1 A2 A3

《VHDL语言与数字逻辑电路设计》EDA基础 ppt课件

《VHDL语言与数字逻辑电路设计》EDA基础 ppt课件
VHDL语言与 数字逻辑电路设计
ppt课件
1
第1讲 EDA基础
电子设计自动化EDA（Electronic Design Automation）技术是新一代 的自动辅助电子设计工具，近年来在电子设计与制造领域，EDA技术越 来越受到重视，已形成强劲的发展势头。专用集成电路ASIC （Application Specific Integrated Circuit）、片上系统SoC（System on Chip）、可编程片上系统SoPC（System on Programmable Chip）是当前 各种电子高科技产品的核心部分。ASIC、 SoC 和SoPC的设计必须借助 于EDA工具，而ASIC、 SoC 和SoPC的改进又对EDA工具提出更高的要 求，从而促进了EDA技术的发展。
ppt课件
9
第1讲 EDA基础
1.2 可编程逻辑器件基础
一、可编程逻辑器件（PLD）的分类
1. 按可编程的部位分类：
PROM PLA PAL GAL
与阵列 固定 可编程 可编程 可编程
或阵列 可编程 可编程 固定 固定
输出电路 固定 固定 固定 可组态
ppt课件
10
第1讲 EDA基础
1.2 可编程逻辑器件基础
ppt课件
2
第1讲 EDA基础
1.1 EDA技术的发展及技术特色
EDA技术的发展从60年代中期至今经历了三个阶段。 • 电子线路CAD是EDA发展的初级阶段（60年代中期~80年代初）。 • 电子线路CAE是EDA发展的中级阶段（80年代初~90年代初）。 • ESDA是EDA发展的高级阶段（90年代以来）
13
第1讲 EDA基础
1.2 可编程逻辑器件基础

EDA技术和VHDL设计第4章 VHDL语言要素.ppt

EDA技术和VHDL设计第4章 VHDL语言要素.ppt

10#235#
(十进制数表示，等于235)
2#1110_1011#
(二进制数表示，等于235)
8#353#
(八进制数表示，等于235)
16#EB#
(十六进制数表示，等于235)
16#E#E1
(十六进制数表示，等于16#E0#，等于
2#11100000#，等于224)
16#F.01#E2
(十六进制数表示，等于16#F01#，等于3841.00)
Data_ _bus Copper_ _ Return tx_clk
--非法标识符，不能含有多个下划线 --非法标识符，不能以下划线结束 --非法标识符，关键字不能用作标识符 --合法标识符
11
第4章 VHDL语言要素 VHDL93标准还支持扩展标识符，以反斜杠来界定，免
去了87标准中基本标识符的一些限制，如：可以以数字打头， 允许包含图形符号，允许使用VHDL保留字，区分字母大小 写等。扩展标识符举例：\entity\、\2chip\、\EDA\、\eda\、 \aa\\bb\。但目前仍有较多VHDL工具不支持扩展标识符，所 以本书仍以87标准为准。由于VHDL语言不区分大小写，在 书写时一定要养成良好的书写习惯。一般而言，应用关键词 时应大写，自行定义的标识符应小写。
2
第4章 VHDL语言要素 其中，数字间的下划线仅仅是为了提高文字的可读性，相当 于一个空的间隔符，没有其他意义，也不影响文字本身的数 值。 (2) 实数(Real)。实数也是十进制的数，但必须带有小数 点。它类似于数学上的实数，或称浮点数，表示范围是 1.0E38～1.0E38。实数的表达方式举例： 0.0，123.45，6.0，78.99E - 2( = 0.7899)， 12_345.678_999(=12345.678999)

EDA技术与数字系统设计第4章 VHDL语言基础幻灯片PPT


第4章 VHDL语言基础
ARCHITECTURE choice OF mux41 IS
--结构体说明
SIGNAL able：STD_LOGIC_VECTOR(1 DOWNTO 0)；
BEGIN
able<=sel；
PROCESS(able) --进程
BEGIN
CASE able IS
WHEN "00"=> p<=a；
第4章 VHDL语言基础
4.1 VHDL 概 述
4.1.1 VHDL语言的起源 VHDL语言起源于1983年，1986年IEEE标准化组织开始工
作，讨论VHDL语言标准。1987年12月IEEE接受VHDL为 标准HDL，这就是IEEE Std.l076-1987(LRM87)。1993年 IEEE对VHDL重新修订，增加了一些功能，公布了新的 标准版本IEEE Std.1076-1993 (LRM93)。
实 体 (E N T IT Y ) 结 构 体 (A R C H IT E C T U R E )
进 程 (P R O C E S S ) 或其他结构
配 置 (C O N F IG U R A T IO N )
图4.1 VHDL程序的基本结构示意图
第4章 VHDL语言基础
从例4.1的描述可以看出，一个最基本的VHDL程序由三部 分组成：库说明(LIBRARY)、实体说明(ENTITY)和结构 体说明(ARCHITECTURE)，其它的结构层次可根据需要 选用。一个程序只能有一个实体，但可以有多个结构 体。
并且可以并入设计库。其功能是对设计实体与外部电路 进行接口描述，例如它可以对一个门电路、一个芯片、 一块电路板乃至整个系统进行接口描述。

精品课件-EDA技术与VHDL设计-第1章

(2) 硬件描述语言，即实现系统逻辑功能的具体表述形 式，它用软件编程的方式来描述电子系统的逻辑功能、电路结 构和连接形式。目前常用的硬件描述语言有VHDL和Verilog。 本书从第3章开始将详细讲述VHDL语言的语法结构以及应用。
7
第1章 EDA技术概述 (3) 相关EDA软件开发工具。EDA工具既有与EDA整个设计
3
第1章 EDA技术概述 线宽已经达到22 nm。微电子技术和现代电子设计技术是相互 促进、相互推动又相互制约的两个技术环节。微电子技术的进 步意味着传统电子设计技术的不适应，要求现代先进的电子理 论、电子技术、仿真技术、设计工艺等现代电子设计技术必须 满足微电子技术的进步需求。电子设计自动化(EDA， Electronic Design Automation)技术就是在电子技术快速发 展的过程中产生的现代电子设计技术。
8
第1章 EDA技术概述 1.1.2 EDA技术的发展 EDA技术的发展可分为计算机辅助设计(CAD，ComputerAided Design)、计算机辅助工程设计(CAE，Computer-Aided Engineering design)以及电子设计自动化(EDA)三个阶段。 20世纪70年代，是EDA技术发展的初期，设计者开始使用 计算机辅助进行IC版图的编辑、PCB布局布线等这些在产品设 计过程中重复性很高的繁杂劳动，最具有代表性的产品是美国 ACCEL公司开发的Tango布线软件。但由于当时软件工具受到 计算机工作平台的制约，其支持的设计工作有限且性能也比较 差。
2
第1章 EDA技术概述
集成电路在一小块半导体晶片上，将电路所需的成千上万的晶 体管、二极管、电阻、电容及布线互连在一起。集成电路的出 现使得电子器件向微小型化、高可靠性方面迈进了一大步。随 着集成度的不断提高，大规模集成电路(LSI，Large Scale Integrated circuits)、超大规模集成电路(VLSI，Very Large Scale Integrated circuits)、特大规模集成电路 (ULSI，Ultra Large Scale Integrated circuits)，以及巨 大规模集成电路(GSI，Giga Scale Integration circuits) 相继出现，集成度平均每两年提高近3倍。进入21世纪，电子 技术发展的根基就是微电子技术的进步，它表现在大规模集成 电路加工技术(即半导体工艺技术)的发展上。目前，表征半导 体工艺水平的

EDA技术与VHDL设计(西电版)第5章 VHDL基本语句PPT


L10 ARCHITECTURE construct OF example1 IS
L11 BEGIN
L12
x <= a AND b;
L13
y <= NOT x;
L14
z <= c OR y;
L15 END;
L16 -------------------------------------------------------------------------------------------------------------------------
第5章 VHDL基本语句
第5章 VHDL根本语句
5.1 并行语句 5.2 顺序语句 5.3 常用语句的比较 5.4 组合逻辑电路的设计 5.5 时序逻辑电路的设计
1
第5章 VHDL基本语句
5.1 并 行 语 句 VHDL中既具有并行语句(如元件例化语 句)，也具有顺序语句(如IF语句)。不同的语 句使用在不同的地方。对于VHDL设计者来 说，重要的是要知道哪些语句构造中需要使 用并行语句，哪些语句构造中需要使用顺序 语句。可以简单地概括为：构造体中除进程 (PROCESS)、函数(FUNCTION)和过程 (PROCEDURE)构造内部以外的其他VHDL 代码都是并行语句，如2 图5-1所示。需要注意
9
第5章 VHDL基本语句
图5-3 例5-3综合后电路构造
10
第5章 VHDL基本语句 在一个构造体内部，可以有一种或是几种类型的并行语
句。并行语句之间通过信号进展信息的传递。图5-4所示是 构造体中并行语句的构造示意图，从图中可以看到，VHDL 支持的并行语句主要有进程语句、元件例化语句(包括类属 参数传递映射语句)、并行信号赋值语句、生成语句、并行 过程(或函数)调用语句以及块语句。下面分别讲述每一种语 句的构造和应用。

EDA技术与VHDL课件 第一章


EDA技术概述 3） 平面规划技术 平面规划（Floorplaning）技术对逻辑综合和物理版图设计 进行联合管理，做到在逻辑综合早期设计阶段就考虑到物理设 计信息的影响。通过这些信息，可以再进一步地对设计进行综 合和优化，并保证不会对版图设计带来负面的影响。 这在深亚 微米级布线时延已经成为主要时延的情况下，对加速设计过程 的收敛与成功是有所帮助的。在Synopsys和Cadence等著名公司 的EDA系统中都采用了这项技术。
了更高的要求，促进了EDA技术的发展。
在这一阶段，出现了以硬件描述语言、 系统级仿真和综合技术 为基本特征的第三代EDA技术， 它使设计师们摆脱了大量的具体 设计工作，而把精力集中于创造性的方案与概念构思上， 从而极 大地提高了系统设计的效率，缩短了产品的研制周期。 EDA技术 在这一阶段的发展主要有以下几个方面。
受HDL为标准HDL，也就是IEEEStd1076-1987［LRM87］。此后
又做了一些修改，新的版本为IEEEStd1076-1993［LRM93］。
EDA技术概述
Verilog HDL是在1983年，由GDA（Gate Way Design
Automation）公司的Phil Moorby首创的。1986年， Moorby提出
EDA技术概述
1） 用硬件描述语言来描述数字电路与系统
这是现代EDA技术的基本特征之一， 并且已经形成了
VHDL和Verilog HDL两种IEEE（The Institute of Electrical and
Electronics Engineers， 电气和电子工程师协会）标准硬件描述
语言。它们均能支持系统级、算法级、RTL级（又称数据流级）
EDA技术概述
