EDA技术与VHDL程序设计基础教程习题答案

eda技术与vhdl设计答案eda技术与vhdl设计答案【篇一：eda技术与vhdl复习练习题】/p> 一、填空题1、pld的中文含义是：________。

2、asic的中文含义是：________。

3、“与－或”结构的可编程逻辑器件主要由四部分构成：________、________、____________和____________。

4、可编程逻辑器件结构图中一般用“x”表示此编程单元为________。

6、可编程逻辑器件结构图中无任何标记表示此编程单元为________。

7、可编程逻辑器件按规模的大小一般分为________和_________。

8、低密度可编程逻辑器件的主要有________和_________。

9、gal器件________取代全部pal器件。

10、pal器件只能________次编程。

11、gal器件能________次编程。

12、gal器件________取代ttl器件。

13、gal器件采用________擦除。

14、pal和gal器件________在系统编程。

15、pal和gal器件需要使用________编程。

二、选择题1、可编程逻辑器件pld的基本结构形式是_______:a：与——与b：与——或c：或——与d：或——或2、可以多次编程的器件是_______:a：prom b：plac：pal d：gal3、pld器件未编程时_______:a：有逻辑功能 b：没有逻辑功能c：pal器件有逻辑功能d：gal 器件有逻辑功能 4、gal器件可以用擦除:a：普通光 b：紫外线c：红外线 d：电5、gal16v8器件的输出引脚最多有______:a：16b：4 c：8 d：206、pal16v8器件的输入引脚最多有_______:a：16 b：4 c：8 d：207、gal16v8不能取代_________:a：pal16v b：74ls138c：74ls373 d：isplsi1032e-70plcc848、gal16v8的_______不可编程:a：与阵列b：或阵列c：输出逻辑宏单元olmc d：a、b都三、判断题1、gal器件的输出逻辑宏单元olmc不能实现pal器件的所有输出形式。

第一章1-1 EDA技术与ASIC设计和FPGA开发有什么关系? P3~4答：利用EDA技术进行电子系统设计的最后目标是完成专用集成电路ASIC的设计和实现；FPGA和CPLD是实现这一途径的主流器件。

FPGA和CPLD通常也被称为可编程专用IC，或可编程ASIC。

FPGA和CPLD的应用是EDA技术有机融合软硬件电子设计技术、SoC（片上系统）和ASIC设计，以及对自动设计与自动实现最典型的诠释。

1-2与软件描述语言相比，VHDL有什么特点? P6答：编译器将软件程序翻译成基于某种特定CPU的机器代码，这种代码仅限于这种CPU而不能移植，并且机器代码不代表硬件结构，更不能改变CPU的硬件结构，只能被动地为其特定的硬件电路结构所利用。

综合器将VHDL 程序转化的目标是底层的电路结构网表文件，这种满足VHDL设计程序功能描述的电路结构，不依赖于任何特定硬件环境；具有相对独立性。

综合器在将VHDL(硬件描述语言)表达的电路功能转化成具体的电路结构网表过程中，具有明显的能动性和创造性，它不是机械的一一对应式的“翻译”，而是根据设计库、工艺库以及预先设置的各类约束条件，选择最优的方式完成电路结构的设计。

l-3什么是综合?有哪些类型?综合在电子设计自动化中的地位是什么? P5什么是综合? 答：在电子设计领域中综合的概念可以表示为：将用行为和功能层次表达的电子系统转换为低层次的便于具体实现的模块组合装配的过程。

有哪些类型? 答：(1)从自然语言转换到VHDL语言算法表示，即自然语言综合。

(2)从算法表示转换到寄存器传输级(RegisterTransport Level，RTL)，即从行为域到结构域的综合，即行为综合。

(3)从RTL级表示转换到逻辑门(包括触发器)的表示，即逻辑综合。

(4)从逻辑门表示转换到版图表示(ASIC设计)，或转换到FPGA的配置网表文件，可称为版图综合或结构综合。

综合在电子设计自动化中的地位是什么? 答：是核心地位（见图1-3）。

4．大规模可编程器件主要有FPGA、CPLD两类，下列对FPGA结构与工作原理的描述中，正确的是C。

A. FPGA是基于乘积项结构的可编程逻辑器件；B. FPGA是全称为复杂可编程逻辑器件；C. 基于SRAM的FPGA器件，在每次上电后必须进行一次配置；D. 在Altera公司生产的器件中，MAX3000系列属FPGA结构。

5．以下对于进程PROCESS的说法，正确的是： AA. 进程语句本身是并行语句B. 进程内部由一组并行语句来描述进程功能C. 进程之间可以通过变量进行通信D. 一个进程可以同时描述多个时钟信号的同步时序逻辑6．在VHDL语言中，下列对时钟上升沿检测描述中，错误的是C。

A. if clk’event and clk = ‘1’ thenB. if rising_edge(clk) thenC. if clk’event and clk = ‘0’ thenD. if not clk’stable and clk = ‘1’ then7．关于VHDL中的数字，请找出以下数字中数值最大的一个：BA. 2#1111_1110#B. 8#366#C. 10#169#D. 16#F#E18．下列标识符中，B是不合法的标识符。

A. State0B. 9moonC. Not_Ack_0D. signall9．下列语句中，不属于并行语句的是：DA．进程语句B．条件信号赋值语句C．元件例化语句D．IF语句10. 状态机编码方式中，其中 C 占用触发器较多，但其实现比较适合FPGA的应用A. 状态位直接输出型编码B. 顺序编码C. 一位热码编码D. 以上都不是1．在程序中存在两处错误，试指出，并说明理由：14行，TMP和A矢量位宽不一致19行，CASE语句缺少WHEN OTHERS语句处理剩余条件2．修改相应行的程序（如果是缺少语句请指出大致的行数）：错误1 行号：9程序改为：SIGNAL TMP : STD_LOGIC_VECTOR(3 DOWNTO 0);错误2 行号：29 程序改为：这行后添加when others => null;SEL COUT 00011011OTHERSA orB A xor B A nor B A and B “XX ”Begin Process (sel, ain, bin) Begin Case sel is when “00” => cout <= ain or bin; when “01” => cout <= ain xor bin; when “10” => cout <= ain and bin; when others => cout <= ain nor bin; End case; End process;End rtl;2. 看下面原理图，写出相应VHDL 描述（10分）DQDFFDQ DFFORyoutOUTPUTxinINPUTclkINPUTLIBARRY IEEE;USE IEEE.STD_LOGIC_1164.ALL; ENTITY MYCIR IS PORT ( XIN, CLK : IN STD_LOGIC; YOUT : OUT STD_LOGIC); END MYCIR;ARCHITECTURE ONE OF MYCIR IS SIGNAL A, B, C; BEGIN B <= XIN OR A; PROCESS (CLK) BEGIN IF CLK’EVENT AND CLK = ‘1’ THEN A <= C; C <= B; END IF; END PROCESS; YOUT <= C; END ONE;六、综合题：（20分）（一）已知状态机状态图如图(a)所示；完成下列各题：1.试判断该状态机类型，并说明理由。

2023年EDA技术与VHDL第二版（潘松著）课后习题答案下载EDA技术与VHDL第二版（潘松著）课后答案下载第1章 EDA技术概述1.1 EDA技术及其发展1.1.1 EDA技术的发展1.1.2 EDA技术的涵义1.1.3 EDA技术的基本特征1.2 EDA技术的主要内容及主要的EDA厂商1.2.1 EDA技术的主要内容1.2.2 主要EDA厂商概述1.3 EDA技术实现目标1.3.1 超大规模可编程逻辑器件1.3.2 半定制或全定制ASIC1.3.3 混合ASIC1.4 EDA技术应用1.4.1 EDA技术应用形式1.4.2 EDA技术应用场合1.5 EDA技术的发展趋势1.5.1 可编程器件的发展趋势1.5.2 软件开发工具的发展趋势1.5.3 输入方式的发展趋势__小结思考题和习题第2章大规模可编程逻辑器件2.1 可编程逻辑器件概述2.1.1 PLD的'发展进程2.1.2 PLD的种类及分类方法2.2 简单可编程逻辑器件2.2.1 PLD电路的表示方法及有关符号 2.2.2 PROM基本结构2.2.3 PLA基本结构2.2.4 PAL基本结构2.2.5 GAL基本结构2.3 复杂可编程逻辑器件2.3.1 CPLD基本结构2.3.2 Altera公司器件2.4 现场可编程逻辑器件2.4.1 FPGA整体结构2.4.2 Xilinx公司FPGA器件2.5 在系统可编程逻辑器件2.5.1 ispLSl/pLSl的结构2.5.2 Lattice公司ispLSI系列器件 2.6 FPGA和CPLD的开发应用2.6.1 CPLD和FPGA的编程与配置2.6.2 FPGA和CPLD的性能比较2.6.3 FPGA和CPLD的应用选择__小结思考题和习题第3章 EDA设计流程与开发3.1 EDA设计流程3.1.1 设计输入3.1.2 综合3.1.3 适配3.1.4 时序仿真与功能仿真3.1.5 编程下载3.1.6 硬件测试3.2 ASIC及其设计流程3.2.1 ASIC设计方法3.2.2 一般的ASIC设计流程3.3 可编程逻辑器件的开发环境 3.4 硬件描述语言3.5 IP核__小结思考题和习题第4章硬件描述语言VHDL4.1 VHDL概述4.1.1 VHDL的发展历程4.1.2 VHDL的特点4.2 VHDL程序基本结构4.2.1 实体4.2.2 结构体4.2.3 库4.2.4 程序包4.2.5 配置4.3 VHDL基本要素4.3.1 文字规则4.3.2 数据对象4.3.3 数据类型4.3.4 运算操作符4.3.5 VHDL结构体描述方式 4.4 VHDL顺序语句4.4.1 赋值语句4.4.2 IF语句4.4.3 等待和断言语句4.4.4 cASE语句4.4.5 LOOP语句4.4.6 RETIARN语句4.4.7 过程调用语句4.4.8 REPORT语句4.5 VHDL并行语句4.5.1 进程语句4.5.2 块语句4.5.3 并行信号代人语句4.5.4 并行过程调用语句4.5.5 并行断言语句4.5.6 参数传递语句4.5.7 元件例化语句__小结思考题和习题第5章 QuartusⅡ软件及其应用5.1 基本设计流程5.1.1 建立工作库文件夹和编辑设计文件 5.1.2 创建工程5.1.3 编译前设计5.1.4 全程编译5.1.5 时序仿真5.1.6 应用RTL电路图观察器5.2 引脚设置和下载5.2.1 引脚锁定5.2.2 配置文件下载5.2.3 AS模式编程配置器件5.2.4 JTAG间接模式编程配置器件5.2.5 USBBlaster编程配置器件使用方法 __小结思考题和习题第6章 VHDL应用实例6.1 组合逻辑电路设计6.1.1 基本门电路设计6.1.2 译码器设计6.1.3 数据选择器设计6.1.4 三态门设计6.1.5 编码器设计6.1.6 数值比较器设计6.2 时序逻辑电路设计6.2.1 时钟信号和复位信号6.2.2 触发器设计6.2.3 寄存器和移位寄存器设计6.2.4 计数器设计6.2.5 存储器设计6.3 综合实例——数字秒表的设计__小结思考题和习题第7章状态机设计7.1 一般有限状态机7.1.1 数据类型定义语句7.1.2 为什么要使用状态机 7.1.3 一般有限状态机的设计 7.2 Moore型有限状态机设计 7.2.1 多进程有限状态机7.2.2 单进程有限状态机7.3 Mealy型有限状态机7.4 状态编码7.4.1 状态位直接输出型编码 7.4.2 顺序编码7.4.3 一位热码编码7.5 状态机处理__小结思考题和习题第8章 EDlA实验开发系统8.1 GW48型实验开发系统原理与应用8.1.1 系统性能及使用注意事项8.1.2 GW48系统主板结构与使用方法8.2 实验电路结构图8.2.1 实验电路信号资源符号图说明8.2.2 各实验电路结构图特点与适用范围简述8.3 GW48CK/GK/EK/PK2系统信号名与芯片引脚对照表 __小结思考题和习题第9章 EnA技术实验实验一：全加器的设计实验二：4位加减法器的设计实验三：基本D触发器的设计实验四：同步清零计数器的设计实验五：基本移位寄存器的设计串人/串出移位寄存器实验六：同步预置数串行输出移位寄存器的设计实验七：半整数分频器的设计实验八：音乐发生器的设计实验九：交通灯控制器的设计实验十：数字时钟的设计EDA技术与VHDL第二版（潘松著）：内容简介《EDA技术与VHDL》主要内容有Altera公司可编程器件及器件的选用、QuartusⅡ开发工具的使用;VHDL硬件描述语言及丰富的数字电路和电子数字系统EDA设计实例。

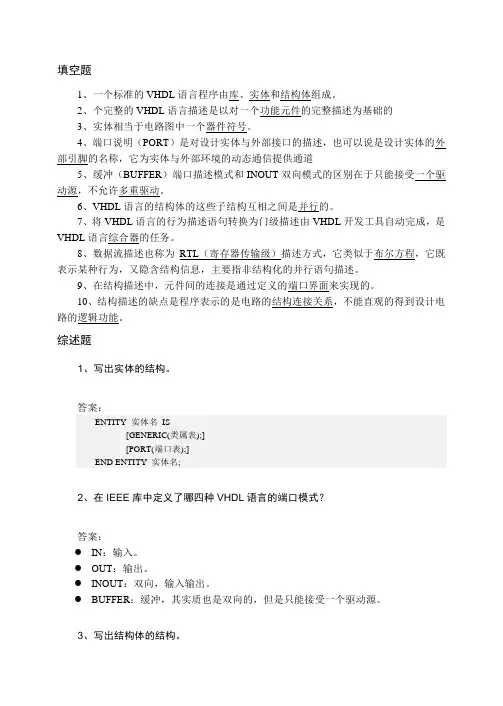

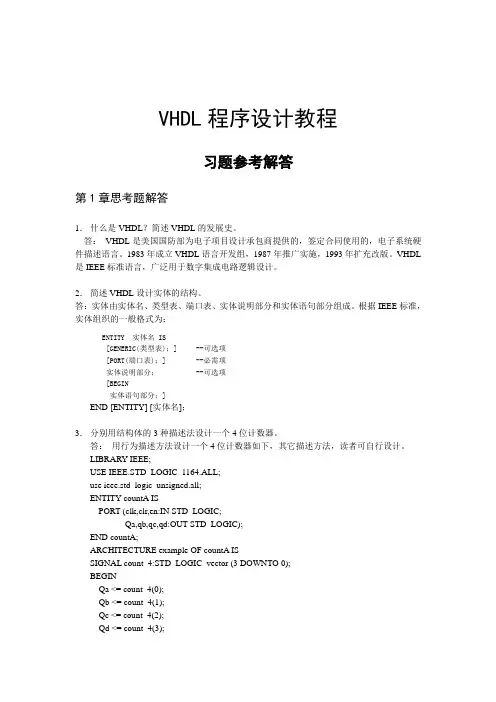

VHDL程序设计教程习题参考解答第1章思考题解答1．什么是VHDL？简述VHDL的发展史。

答：VHDL是美国国防部为电子项目设计承包商提供的，签定合同使用的，电子系统硬件描述语言。

1983年成立VHDL语言开发组，1987年推广实施，1993年扩充改版。

VHDL 是IEEE标准语言，广泛用于数字集成电路逻辑设计。

2．简述VHDL设计实体的结构。

答：实体由实体名、类型表、端口表、实体说明部分和实体语句部分组成。

根据IEEE标准，实体组织的一般格式为：ENTITY 实体名 IS[GENERIC(类型表)；] --可选项[PORT(端口表)；] --必需项实体说明部分； --可选项[BEGIN实体语句部分；]END [ENTITY] [实体名]；3．分别用结构体的3种描述法设计一个4位计数器。

答：用行为描述方法设计一个4位计数器如下，其它描述方法，读者可自行设计。

LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;use ieee.std_logic_unsigned.all;ENTITY countA ISPORT (clk,clr,en:IN STD_LOGIC;Qa,qb,qc,qd:OUT STD_LOGIC);END countA;ARCHITECTURE example OF countA ISSIGNAL count_4:STD_LOGIC_vector (3 DOWNTO 0);BEGINQa <= count_4(0);Qb <= count_4(1);Qc <= count_4(2);Qd <= count_4(3);PROCESS (clk,clr)BEGINIF (clr = '1' ) THENCount_4 <= "0000";ELSIF (clk'EVENT AND clk = '1' ) THENIF (en = '1' ) THENIF (count_4 = "1111") THENcount_4 <= "0000";ELSEcount_4 <= count_4+ '1';END IF;END IF;END IF;END PROCESS;END example;第2章思考题解答1．什么叫对象？对象有哪几个类型？答：在VHDL语言中，凡是可以赋于一个值的客体叫对象(object)。

VHDL程序填空题(一) 在下面横线上填上合适的VHDL关键词，完成2选1多路选择器的设计。

LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;1 MUX21 ISPORT(SEL:IN STD_LOGIC;A,B:IN STD_LOGIC;Q: OUT STD_LOGIC );END MUX21;2 BHV OF MUX21 ISBEGINQ<=A WHEN SEL=’1’ EL SE B;END BHV;(二) 在下面横线上填上合适的语句，完成BCD-7段LED显示译码器的设计。

LIBRARY IEEE ;USE IEEE.STD_LOGIC_1164.ALL;ENTITY BCD_7SEG ISPORT( BCD_LED : IN STD_LOGIC_VECTOR(3 DOWNTO 0);LEDSEG : OUT STD_LOGIC_VECTOR(6 DOWNTO 0));END BCD_7SEG;ARCHITECTURE BEHAVIOR OF BCD_7SEG ISBEGINPROCESS(BCD_LED)3IF BCD_LED="0000" THEN LEDSEG<="0111111";ELSIF BCD_LED="0001" THEN LEDSEG<="0000110";ELSIF BCD_LED="0010" THEN LEDSEG<= 4 ;ELSIF BCD_LED="0011" THEN LEDSEG<="1001111";ELSIF BCD_LED="0100" THEN LEDSEG<="1100110";ELSIF BCD_LED="0101" THEN LEDSEG<="1101101";ELSIF BCD_LED="0110" THEN LEDSEG<="1111101";ELSIF BCD_LED="0111" THEN LEDSEG<="0000111";ELSIF BCD_LED="1000" THEN LEDSEG<="1111111";ELSIF BCD_LED="1001" THENLEDSEG<="1101111";ELSE LEDSEG<= 5 ;END IF;END PROCESS;END BEHAVIOR;(三) 在下面横线上填上合适的语句，完成数据选择器的设计。

LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY MEALY12 ISPORT ( CLK ,DA TAIN,RESET : IN STD_LOGIC;Q : OUT STD_LOGIC_VECTOR(4 DOWNTO 0));END MEALY12;ARCHITECTURE behav OF MEALY12 ISTYPE states IS (st0, st1, st2, st3,st4);SIGNAL STX : states ;BEGINCOMREG : PROCESS(CLK,RESET) BEGIN--决定转换状态的进程IF RESET ='1' THEN STX <= ST0;ELSIF CLK'EVENT AND CLK = '1' THEN CASE STX ISWHEN st0 => IF DA TAIN = '1' THEN STX <= st1;Q <= "10000" ;else Q<="01010" ;END IF;WHEN st1 => IF DA TAIN = '0' THEN STX <= st2;Q <= "10111" ;else Q<="10100" ; END IF;WHEN st2 => IF DA TAIN = '1' THEN STX <= st3; Q <= "10101" ;else Q<="10011" ;END IF;WHEN st3=> IF DA TAIN = '0' THEN STX <= st4; Q <= "11011" ;else Q<="01001" ;END IF;WHEN st4=> IF DA TAIN = '1' THEN STX <= st0; Q <= "11101" ;else Q<="01101" ;END IF;WHEN OTHERS => STX <= st0; Q<="00000" ;END CASE ;END IF;END PROCESS COMREG ;END behav;（例5-5，双进程时序图）（单进程时序图）要求一：表达的是moore型状态机，特点是输出仅为当前状态的函数。

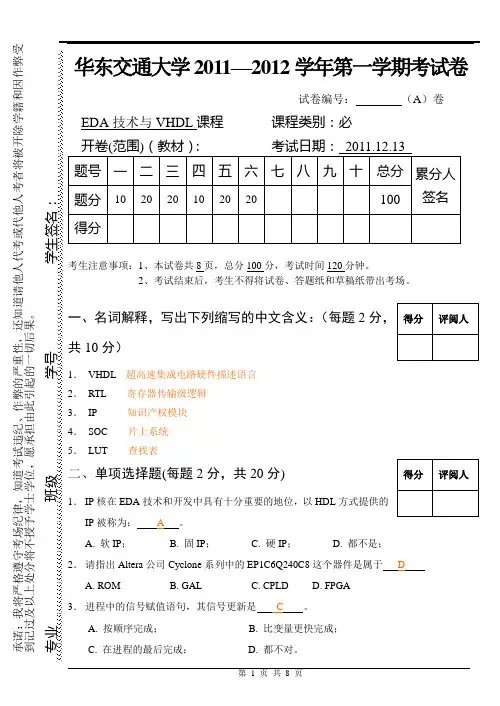

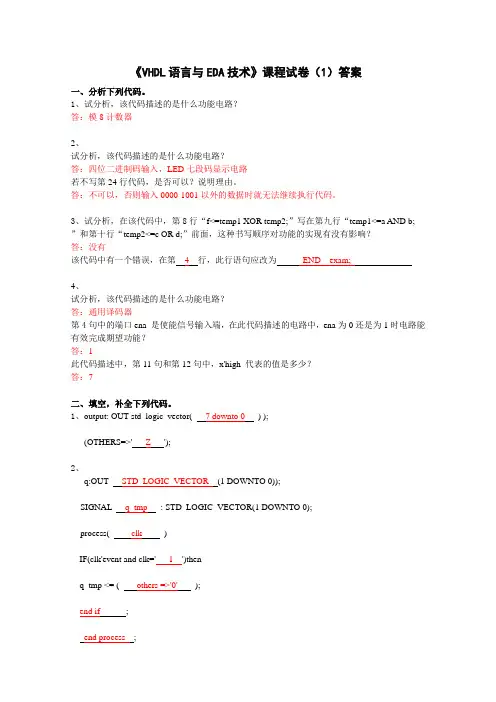

《VHDL语言与EDA技术》课程试卷（1）答案一、分析下列代码。

1、试分析，该代码描述的是什么功能电路？答：模8计数器2、试分析，该代码描述的是什么功能电路？答：四位二进制码输入，LED七段码显示电路若不写第24行代码，是否可以？说明理由。

答：不可以，否则输入0000-1001以外的数据时就无法继续执行代码。

3、试分析，在该代码中，第8行“f<=temp1 XOR temp2;”写在第九行“temp1<=a AND b; ”和第十行“temp2<=c OR d;”前面，这种书写顺序对功能的实现有没有影响？答：没有该代码中有一个错误，在第4行，此行语句应改为END exam;4、试分析，该代码描述的是什么功能电路？答：通用译码器第4句中的端口ena 是使能信号输入端，在此代码描述的电路中，ena为0还是为1时电路能有效完成期望功能？答：1此代码描述中，第11句和第12句中，x'high 代表的值是多少？答：7二、填空，补全下列代码。

1、output: OUT std_logic_vector( 7 downto 0) );(OTHERS=>' Z');2、q:OUT STD_LOGIC_VECTOR (1 DOWNTO 0));SIGNAL q_tmp: STD_LOGIC_VECTOR(1 DOWNTO 0);process( clk)IF(clk'event and clk=' 1 ')thenq_tmp <= ( others =>'0');end if;end process ;end rtl;三、设计程序，完成下列功能1、LIBRARY ieee;USE ieee.std_logic_1164.all;ENTITY fulladder ISPORT (a, b, cin: IN BIT;s, cout: OUT BIT);END fulladder;ARCHITECTURE rtl OF fulladder ISBEGINs<=a XOR b XOR cin;cout<=(a AND B) OR (a AND cin) OR (b AND cin);END rtl;2、LIBRARY ieee;USE ieee.std_logic_1164.all;ENTITY dff1 ISPORT(d, clk, rst: IN STD_LOGIC;q: OUT STD_LOGIC);END dff1;ARCHITECTURE behavior OF dff1 ISBEGINPROCESS (rst, clk)BEGINIF (rst='1') THENq<='0';ELSIF ( clk'EVENT AND clk='1' ) THENq<=d;END IF;END PROCESS;END behavior;四、简答题1、进程（process）内部的语句是一种顺序描述语句，其内部经常包括if,wait,case或loop语句。

eda技术实用教程-veriloghdl答案【篇一：eda技术与vhdl程序开发基础教程课后答案】eda的英文全称是electronic design automation2.eda系统设计自动化eda阶段三个发展阶段3. eda技术的应用可概括为4.目前比较流行的主流厂家的eda软件有、5.常用的设计输入方式有原理图输入、文本输入、状态机输入6.常用的硬件描述语言有7.逻辑综合后生成的网表文件为 edif8.布局布线主要完成9.10.常用的第三方eda工具软件有synplify/synplify pro、leonardo spectrum1.8.2选择1.eda技术发展历程的正确描述为（a）a cad-cae-edab eda-cad-caec eda-cae-cadd cae-cad-eda2.altera的第四代eda集成开发环境为（c）a modelsimb mux+plus iic quartus iid ise3.下列eda工具中，支持状态图输入方式的是（b）a quartus iib isec ispdesignexpertd syplify pro4.下列几种仿真中考虑了物理模型参数的仿真是（a）a 时序仿真b 功能仿真c 行为仿真d 逻辑仿真5.下列描述eda工程设计流程正确的是（c）a输入-综合-布线-下载-仿真b布线-仿真-下载-输入-综合c输入-综合-布线-仿真-下载d输入-仿真-综合-布线-下载6.下列编程语言中不属于硬件描述语言的是（d）a vhdlb verilogc abeld php1.8.3问答1.结合本章学习的知识，简述什么是eda技术？谈谈自己对eda技术的认识？答：eda（electronic design automation）工程是现代电子信息工程领域中一门发展迅速的新技术。

2.简要介绍eda技术的发展历程？答：现代eda技术是20世纪90年代初从计算机辅助设计、辅助制造和辅助测试等工程概念发展而来的。

班级 学号 姓名密 封 线 内 不 得 答 题一、单项选择题(30分)1．以下描述错误的是 CA ．QuartusII 是Altera 提供的FPGA/CPLD 集成开发环境B ．Altera 是世界上最大的可编程逻辑器件供应商之一C ．MAX+plusII 是Altera 前一代FPGA/CPLD 集成开发环境QuartusII 的更新换代新产品D ．QuartusII 完全支持VHDL 、Verilog 的设计流程2．以下工具中属于FPGA/CPLD 开发工具中的专用综合器的是 BA ．ModelSimB ．Leonardo SpectrumC ．Active HDLD ．QuartusII 3．以下器件中属于Xilinx 公司生产的是 CA ．ispLSI 系列器件B ．MAX 系列器件C ．XC9500系列器件D ．FLEX 系列器件 4．以下关于信号和变量的描述中错误的是 BA ．信号是描述硬件系统的基本数据对象，它的性质类似于连接线B ．信号的定义范围是结构体、进程 //在整个结构体的任何地方都能使用C ．除了没有方向说明以外，信号与实体的端口概念是一致的D ．在进程中不能将变量列入敏感信号列表中 5．以下关于状态机的描述中正确的是 BA ．Moore 型状态机其输出是当前状态和所有输入的函数//Mealy 型状态机其输出信号是当前状态和当前输入的函数B ．与Moore 型状态机相比，Mealy 型的输出变化要领先一个时钟周期C ．Mealy 型状态机其输出是当前状态的函数D ．以上都不对6．下列标识符中， B 是不合法的标识符。

A ．PP0B ．ENDC ．Not_AckD ．sig7．大规模可编程器件主要有FPGA 、CPLD 两类，下列对CPLD 结构与工作原理的描述中，正确的是 C 。

A//．FPGA 即是现场可编程逻辑器件的英文简称CPLD 复杂可编程逻辑器件 B ．CPLD 是基于查找表结构的可编程逻辑器件 C ．早期的CPLD 是从GAL 的结构扩展而来D ．在Altera 公司生产的器件中，FLEX10K 系列属CPLD 结构 8．综合是EDA 设计流程的关键步骤，在下面对综合的描述中， D 是错误的.A ．综合就是把抽象设计层次中的一种表示转化成另一种表示的过程B ．综合就是将电路的高级语言转化成低级的，可与FPGA / CPLD 的基本结构相映射的网表文件C ．为实现系统的速度、面积、性能的要求,需要对综合加以约束，称为综合约束D ．综合可理解为，将软件描述与给定的硬件结构用电路网表文件表示的映射过程，并且这种映射关系是唯一的(即综合结果是唯一的)9．嵌套使用IF 语句,其综合结果可实现 A .A ．带优先级且条件相与的逻辑电路B ．条件相或的逻辑电路C ．三态控制电路D ．双向控制电路 10．在VHDL 语言中，下列对时钟边沿检测描述中,错误的是 D 。

第一章1-1 EDA技术与ASIC设计和FPGA开发有什么关系? P3~4答：利用EDA技术进行电子系统设计的最后目标是完成专用集成电路ASIC的设计和实现；FPGA和CPLD是实现这一途径的主流器件。

FPGA和CPLD通常也被称为可编程专用IC，或可编程ASIC。

FPGA和CPLD的应用是EDA技术有机融合软硬件电子设计技术、SoC（片上系统）和ASIC设计，以及对自动设计与自动实现最典型的诠释。

1-2与软件描述语言相比，VHDL有什么特点? P6答：编译器将软件程序翻译成基于某种特定CPU的机器代码，这种代码仅限于这种CPU而不能移植，并且机器代码不代表硬件结构，更不能改变CPU的硬件结构，只能被动地为其特定的硬件电路结构所利用。

综合器将VHDL程序转化的目标是底层的电路结构网表文件，这种满足VHDL设计程序功能描述的电路结构，不依赖于任何特定硬件环境；具有相对独立性。

综合器在将VHDL(硬件描述语言)表达的电路功能转化成具体的电路结构网表过程中，具有明显的能动性和创造性，它不是机械的一一对应式的“翻译”，而是根据设计库、工艺库以及预先设置的各类约束条件，选择最优的方式完成电路结构的设计。

l-3什么是综合?有哪些类型?综合在电子设计自动化中的地位是什么? P5什么是综合? 答：在电子设计领域中综合的概念可以表示为：将用行为和功能层次表达的电子系统转换为低层次的便于具体实现的模块组合装配的过程。

有哪些类型? 答：(1)从自然语言转换到VHDL语言算法表示，即自然语言综合。

(2)从算法表示转换到寄存器传输级(RegisterTransport Level，RTL)，即从行为域到结构域的综合，即行为综合。

(3)从RTL级表示转换到逻辑门(包括触发器)的表示，即逻辑综合。

(4)从逻辑门表示转换到版图表示(ASIC设计)，或转换到FPGA 的配置网表文件，可称为版图综合或结构综合。

综合在电子设计自动化中的地位是什么? 答：是核心地位（见图1-3）。

第1章绪论1.1电子设计自动化1.2EDA技术，是以大规模可编程逻辑器件为设计载体，以硬件描述语言为系统逻辑描述的主要表达方式，以计算机、大规模可编程逻辑器件的开发软件及实验开发系统为设计工具，通过有关的开发软件，自动完成用软件的方式设计的电子系统到硬件系统的逻辑编译、逻辑化简、逻辑分割、逻辑综合及优化、逻辑布局布线、逻辑仿真，直至完成对于特定目标芯片的适配编译、逻辑映射、编程下载等工作，最终形成集成电子系统或专用集成芯片的一门新技术。

1.31、用软件的方式设计硬件。

2、用软件方式设计的系统到硬件系统的转换是由有关的开发软件自动完成的。

3、设计过程中可用有关软件进行各种仿真。

4、系统可现场编程，在线升级。

5、整个系统可集成在一个芯片上，体积小、功耗低、可靠性高。

因此，EDA技术是现代电子设计的发展趋势。

1.4可编程逻辑器件（Programmable Logic Device，PLD）是一种由用户编程以实现某种逻辑功能的新型逻辑器件。

FPGA和CPLD分别是现场可编程门阵列和复杂可编程逻辑器件的简称。

1.51、自顶向下设计方法是一种模块化设计方法。

它对设计的描述从上到下，逐步由粗略到详细，符合常规的逻辑思维习惯。

由于高层设计与器件无关，设计易于在各种集成电路工艺或可编程器件之间移植。

2、适合多个设计者同时进行设计。

随着技术的不断进步，许多设计由一个设计者已无法完成，而必须经过多个设计者分工协作来完成。

在这种情况下，应用自顶向下的设计方法便于多个设计者同时进行设计，对设计任务进行合理分配，并用系统工程的方法对设计进行管理。

第2章可编程逻辑器件2.1按结构的复杂程度分类、按互连结构分类、按可编程特性分类、按可编程器件的编程元件分类2.2主动串行配置式、主动并行配置模式、外设配置模式、从动串行配置模式、菊花链配置模式2.31、编程单元。

查找表型FPGA的编程单元为SRAM结构，可以无限次编程，但它属于易失性元件，掉电后芯片内的信息会丢失；而CPLD则采用EEPROM编程单元，不仅可无限次编程，且掉电后片内的信息不会丢失。

275713101 EDA及VHDL设计复习题参考参考答案一．单项选择题（每小题 1 分，共 20 分）1.A2.D3.C4.B5.D6.A7.A8.B9.D 10.A 11.A 12.C 13.C 14.B 15.B 16.A 17.D 18.D 19.B 20.A 21.A 22.B 23.C 24.C 25.B 26.B 27.A 28.C 29.B 30.B 31.D 32.B 33.A 34.C 35.A 36.B 37.A 38.A 39.B 40.B 41.B 42.C 43.C 44.B 45.C 46.C 47.A 48.B 49.C 50.A 51.B 52.B 53.B 54.D 55.C 56.C 57.A 58.A 59.C 60.B 61.C 62.C 63.C 64.D 65.A 66.D 67.D 68.C 69.B 70.C 71.C 72.D 73.D 74.B 75.B 76.D 77.C 78.D 79.C 80.A 81.D 82.C 83.D 84.D 85.A 86.A 87.D 88.B 89.B 90.B 91.A 92.C 93.A 94.D 95.B 96.B 97.C 98.A 99.B 100.B 101.D 102.B 103.D 104.C 105.A 106.B 107.C 108.A 109.B 110.C 111.C 112.C 113.A 114.B 115.B 116.A 117.B 118.B 119.D 120.B 121.C 122.A 123.D 124.C 125.B 126.C 127.C 128.D 129.C 130.A 131.A 132.B 133.B 134.D 135.A 136.C 137.A 138.C 139.D 140.B 141.D 142.D 143.D 144.A 145.D 146.D 147.C 148.C 149.A 150.A 151.C 152.A 153.C 154.B 155.D 156.C 157.B 158.B 159.A 160.B 二．判断题（每小题 1 分, 共 10 分）1.√2.×3.√4.×5.×6.√7.×8.×9.√ 10.×11.√ 12.× 13.√ 14.× 15.× 16.√ 17.× 18.√ 19.√ 20.×21.√ 22.× 23.√ 24.× 25.× 26.√ 27.× 28.× 29.√ 30.×31.√ 32.× 33.√ 34.× 35.× 36.√ 37.× 38.× 39.√ 40.×41.√ 42.× 43.√ 44.× 45.√ 46.√ 47.× 48.× 49.√ 50.×51.√ 52.× 53.√ 54.× 55.× 56.√ 57.× 58.× 59.√ 60.×61.√ 62.× 63.√ 64.× 65.× 66.√ 67.× 68.× 69.√ 70.×71.√ 72.× 73.√ 74.× 75.× 76.√ 77.× 78.× 79.√ 80.×三．填空（每小题1 分, 共 10 分）1．曲线方式 2．菜单 3．无源滤波器 4．受控开关5．线性扫描 6．瞬态分析 7．解调 8．层次性9．频率调制 10．波特图仪 11．正弦 12．开路13．分析窗口 14．无源器件 15．最坏情况分析 16．fs≥2f H17．低输出阻抗 18．箭头键 19．零 20．差分编、译码器21.无源器件 22.压控振荡器 23.起始时间 24.开路25.最大变化率 26.采样间隔 27.分析窗口 28.信宿29.温度扫描 30.B=f H−f L 31.噪声分析 32.正弦波33.白噪声 34.高电压增益 35.阻值 36.大小37.解调 38.蒙特卡罗分析 39.可调节 40.功率谱41.电压控制电压源 42.数字电路 43.模/数转换单元 44.特性阻抗45.极性 46.正电源 47.数学表达式 48.电容49.阻值 50.大小 51.结束行 52. PNP型53.谐振特性 54.汉明码 55.无穷大 56.方波57.模拟电路 58.直流电阻 59.运算放大器 60. N沟道61.直流 62. PMOS 63.二进制差分编/译码 64.正弦/周期性信号源库65.上拉电阻 66.可调节 67.基频 68. NPN型69.直流电阻 70.抽样定理 71.SystemView 72.P沟道73.理想状态 74.内部调制失真 75.高输入阻抗 76.直流工作点77.极-零点 78.抽样定理 79.系统窗口80.差分编、译码器四．简答题（每小题 5 分, 共 20 分）1. (1)验证电路方案设计的正确性 (1分)(2)电路特性的优化设计 (2分)(3)实现电路特性的模拟测试 (2分)2. 标题行、注释行、元件行、命令行、结束行（每个1分）3．利用反向击穿电流在较大范围内变化，而反向击穿电压基本不变的特性来实现稳压功能。

《EDA技术与VHDL基础》课后习题答案第一章EDA技术概述一、填空题1、电子设计自动化2、非常高速集成芯片硬件描述语言3、CAD、CAE、EDA4、原理图输入、状态图输入、文本输入5、VHDL、Verilog HDL6、硬件特性二、选择题1、A2、C3、A4、D5、C6、D7、A第二章可编程逻辑器件基础一、填空题1、PLD2、Altera公司、Xilinx公司、Lattice公司3、基于反熔丝编程的FPGA4、配置芯片二、选择题1、D2、C3、C4、D第三章VHDL程序初步——程序结构一、填空题1、结构、行为、功能、接口2、库和程序包、实体、结构体、配置3、实体名、类型表、端口表、实体说明部分4、结构体说明语句、功能语句5、端口的大小、实体中子元件的数目、实体的定时特性6、设计库7、元件、函数8、进程PROCESS、过程PROCEDURE9、顺序语句、并行语句二、选择题1、D2、C3、C4、B5、D6、B7、A8、C三、简答题2、LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY nand_3in ISPORT(a,b,c:IN STD_LOGIC;y:OUT STD_LOGIC);END;ARCHITECTURE bhv OF nand_3in ISBEGINy<=NOT(a AND b AND c);END bhv;5、00006、11110111（247）第四章VHDL基础一、填空题1、顺序语句、并行语句2、跳出本次循环3、等待、信号发生变化时4、函数、过程5、值类属性、函数类属性、信号类属性、数据类型类属性、数据范围类属性6、程序调试、时序仿真7、子程序、子程序二、选择题1、B2、A3、A4、C5、B6、C7、D三、判断题1、√2、√3、√4、√5、×6、×四、简答题9、修改正确如下所示：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL; ENTITY count ISPORT(clk:IN BIT;q:OUT BIT_VECTOR(7 DOWNTO 0)); END count;ARCHITECTURE a OF count ISBEGINPROCESS(clk)IF clk'EVENT AND clk='1' THENq<=q+1;END PROCESS;END a;10、修改正确如下所示：…SIGNAL invalue:IN INTEGER RANGE 0 TO 15; SIGNAL outvalue:OUT STD_LOGIC;…CASE invalue ISWHEN 0=>outvalue<='1';WHEN 1=>outvalue<='0';WHEN OTHERS=>NULL;END CASE;…11、修改正确如下所示：ARCHITECTURE bhv OF com1 ISBEGINSIGNAL a,b,c:STD_LOGIC;pro1:PROCESS（clk）BEGINIF NOT (clk'EVENT AND clk='1') THENx<=a XOR b OR c;END IF;END PROCESS;END;12、(1) PROCESS(…) --本题中两条IF语句均为信号c进行可能赋值，VHDL语言不允许IF a=b THENc<=d;END IF;IF a=4 THENc<=d+1;END IF;END PROCESS;(2)ARCHITECTURE behave OF mux IS --同时为q进行多次可能赋值，VHDL语言不允许BEGINq<=i0 WHEN a='0' AND b='0' ELSE '0'; --WHEN ELSE语句语法错误q<=i1 WHEN a='0' AND b='1' ELSE '0';q<=i2 WHEN a='1' AND b='0' ELSE '0';q<=i3 WHEN a='1' AND b='1' ELSE '0';END behave;13、next1<=1101 WHEN (a='0' AND b='0') ELSEd WHEN a='0' ELSEc WHEN b='1' ELSE1011;15、（1）、STD_LOGIC_UNSIGNED（2）、GENERIC（3）、IN（4）、width-1（7）（5）、counter_n（6）、“00000000”（7）、clk’EVENT AND clk=’1’（8）、ELSIF（9）、END IF（10）、q<= count16、修改正确如下所示：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY CNT10 ISPORT ( clk: IN STD_LOGIC;q: OUT STD_LOGIC_VECTOR(3 DOWNTO 0));END CNT10;ARCHITECTURE bhv OF CNT10 ISSIGNAL q1 : STD_LOGIC_VECTOR(3 DOWNTO 0);BEGINPROCESS (clk)BEGINIF RISING_EDGE(clk) begin –begin修改为THENIF q1 < 9 THEN --q1为STD_LOGIC数据类型，而9为整型不可直接比较q1 <= q1 + 1; -- q1为STD_LOGIC数据类型，而1为整型不可直接相加ELSEq1 <= (OTHERS => '0');END IF;END IF;END PROCESS;q <= q1;END bhv;17、使用IF语句实现LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY mux21 ISPORT(ain,bin,sel:IN STD_LOGIC_VECTOR(1 DOWNTO 0);cout:OUT STD_LOGIC_VECTOR(1 DOWNTO 0));END;ARCHITECTURE bhv OF mux21 ISSIGNAL cout_tmp:STD_LOGIC_VECTOR(1 DOWNTO 0);BEGINPROCESS(ain,bin,sel)BEGINIF (sel="00") THEN cout_tmp<=ain OR bin;ELSIF (sel="01") THEN cout_tmp<=ain XOR bin;ELSIF (sel="10") THEN cout_tmp<=ain AND bin;ELSE cout_tmp<=ain NOR bin;END IF;END PROCESS;cout<=cout_tmp;END bhv;第五章QuartusⅡ集成开发软件初步一、填空题1、实体名2、FPGA、CPLD3、.vhd4、输入、综合、适配、仿真、下载5、RTL Viewer、Technology Map Viewer6、功能、参数含义、使用方法、硬件描述语言、模块参数设置7、mif、hex8、根目录二、选择题1、C2、D第七章有限状态机设计一、设计题1、LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY ztj ISPORT(clk,reset:IN STD_LOGIC;in_a:IN STD_LOGIC_VECTOR(1 DOWNTO 0);out_a:OUT STD_LOGIC_VECTOR(3 DOWNTO 0));END;ARCHITECTURE bhv OF ztj ISTYPE state IS(s0,s1,s2,s3); --用枚举类型定义状态，简单直观SIGNAL current_state,next_state:state; --定义存储现态和次态的信号BEGINp1:PROCESS(clk) --状态更新进程BEGINIF clk'EVENT AND clk='1' THENIF reset='1' THEN current_state<=s0;ELSE current_state<=next_state;END IF;END IF;END PROCESS;p2:PROCESS(current_state,in_a) --次态产生进程BEGINCASE current_state ISWHEN s0=>IF in_a/=”00” THEN next_state<=s1;ELSE next_state<=s0;END IF;WHEN s1=>IF in_a=/'”01” THEN next_state<=s2;ELSE next_state<=s1;END IF;WHEN s2=>IF in_a=”11” THEN next_state<=s0ELSE next_state<=s3;END IF;WHEN s3=>IF in_a/='11' THEN next_state<=s0;ELSE next_state<=s3;END IF;WHEN OTHERS=>NULL;END CASE;END PROCESS;p3:PROCESS(current_state)BEGINCASE current_state ISWHEN s0=>out_a<='”0101”;WHEN s1=>out_a<=”1000”;WHEN s2=>out_a<=”1100”;WHEN s3=>out_a<=”1101”;WHEN OTHERS=>NULL;END CASE;END PROCESS;END;2、LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY ztj ISPORT(clk,reset:IN STD_LOGIC;ina:IN STD_LOGIC_VECTOR(2 DOWNTO 0);outa:OUT STD_LOGIC_VECTOR(3 DOWNTO 0)); END;ARCHITECTURE bhv OF ztj ISTYPE state IS(s0,s1,s2,s3); --用枚举类型定义状态，简单直观SIGNAL current_state,next_state:state;BEGINp1:PROCESS(clk) --状态更新进程BEGINIF clk'EVENT AND clk='1' THENIF reset='1' THEN current_state<=s0;ELSE current_state<=next_state;END IF;END IF;END PROCESS;p2:PROCESS(current_state,ina)BEGINCASE current_state ISWHEN s0=> IF ina =”101” THEN outa<=”0010”;ELSIF ina=”111” THEN outa <=”1100”;END IF;IF ina =”000” THEN next_state<=s1;ELSE next_state<=s0;END IF;WHEN s1=> outa<=”1001”;IF ina =”110” THEN next_state<=s2;ELSE next_state<=s1;END IF;WHEN s2=> outa<=”1111”;IF ina =”011” THEN next_stat e<=s1;ELSIF ina =”100” THEN next_state<=s2;ELSE next_state<=s3;END IF;WHEN s3=> IF ina =”101” THEN outa<=”1101”;ELSIF ina=”011” THEN outa <=”1100”;END IF;IF ina =”010” THEN next_state<=s0;ELSE next_state<=s1;END IF;WHEN OTHERS=>NULL;END CASE;END PROCESS;END;3、LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;ENTITY ztj ISPORT(clk,reset:IN STD_LOGIC;ina:IN STD_LOGIC_VECTOR(1 DOWNTO 0);outa:OUT STD_LOGIC_VECTOR(3 DOWNTO 0)); END;ARCHITECTURE bhv OF ztj ISTYPE state IS(s0,s1,s2,s3); --用枚举类型定义状态，简单直观SIGNAL state:istate;BEGINp1:PROCESS(clk)BEGINIF clk'EVENT AND clk='1' THENIF reset='1' THEN state<=s0;result<='0';ELSECASE state ISWHEN s0=>outa<=”0000”;IF ina=”00” THEN state<=s1;ELSE state<=s0;END IF;WHEN s1=> outa <=”0001”;IF ina=”01” THEN state<=s2;ELSE state<=s1;END IF;WHEN s2=> outa <=”1100”;IF ina=”11” THEN state<=s3;ELSE state<=s0;END IF;WHEN s3=> outa <=”1111”;IF ina=”00” THEN state<=s0;ELSE state<=s3;END IF;WHEN OTHERS=>NULL;END CASE;END IF;END IF;END PROCESS;END;第九章VHDL基本逻辑电路设计一、填空题1、输入信号、所处状态2、组合逻辑、时序逻辑3、触发器、14、D触发器、RS触发器、JK触发器、T触发器二、选择题1、A2、C。

《EDA技术实用教程(第五版)》习题1 习题1-1EDA技术与ASIC设计和FPGA开发有什么关系?FPGA在ASIC设计中有什么用途?P3~4EDA技术与ASIC设计和FPGA开发有什么关系?答:利用EDA技术进行电子系统设计的最后目标是完成专用集成电路ASIC的设计和实现;FPGA和CPLD是实现这一途径的主流器件。

FPGA和CPLD的应用是EDA技术有机融合软硬件电子设计技术、SoC(片上系统)和ASIC设计,以及对自动设计与自动实现最典型的诠释。

FPGA在ASIC设计中有什么用途?答:FPGA和CPLD通常也被称为可编程专用IC,或可编程ASIC。

FPGA实现ASIC设计的现场可编程器件。

1-2 与软件描述语言相比,VHDL有什么特点? P4~6答:编译器将软件程序翻译成基于某种特定CPU的机器代码,这种代码仅限于这种CPU 而不能移植,并且机器代码不代表硬件结构,更不能改变CPU的硬件结构,只能被动地为其特定的硬件电路结构所利用。

综合器将VHDL程序转化的目标是底层的电路结构网表文件,这种满足VHDL设计程序功能描述的电路结构,不依赖于任何特定硬件环境;具有相对独立性。

综合器在将VHDL(硬件描述语言)表达的电路功能转化成具体的电路结构网表过程中,具有明显的能动性和创造性,它不是机械的一一对应式的“翻译”,而是根据设计库、工艺库以及预先设置的各类约束条件,选择最优的方式完成电路结构的设计。

l-3什么是综合?有哪些类型?综合在电子设计自动化中的地位是什么?P6什么是综合? 答:在电子设计领域中综合的概念可以表示为:将用行为和功能层次表达的电子系统转换为低层次的便于具体实现的模块组合装配的过程。

有哪些类型?答:(1)从自然语言转换到VHDL语言算法表示,即自然语言综合。

(2)从算法表示转换到寄存器传输级(RegisterTransport Level,RTL),即从行为域到结构域的综合,即行为综合。

EDA习题第一章绪论1、简介EDA/CPLD的开发背景。

1）电子系统的集成化，可使系统体积小、重量轻、功耗低，更重要的是系统的可靠性大大提高；2）数字化及个人电脑的发展促进集成工艺的发展；3）片上系统设计要求依靠计算机；4）产品利润的追求要求缩短产品研发周期。

2、简介EDA采用语言及特点。

硬件描述语言HDL（Hardware Description Language），其中以VHDL为代表。

VHDL：Very High Speed Integrated Circuit HDL超高速集成电路硬件描述语言。

特点:1）与硬件无关；2）设计方法多样：可采用自底向上、自顶向下或混合设计方法；3）具有良好的电路行为描述和系统描述的能力，并在语言易读性和层次化结构化设计方面，表现了强大的生命力和应用潜力。

3、简介SOC的含义。

所谓片上系统设计system on chip，是将电路设计、系统设计、硬件设计、软件设计和体系设计集合于一身的设计。

4、简介EDA技术的含义。

依赖功能强大的计算机，以HDL为手段为系统逻辑描述完成的设计文件，自动地完成逻辑编译、逻辑化简、逻辑分割、逻辑综合、结构综合(布局布线)，以及逻辑优化和仿真调试，直至实现既定的电子线路系统功能。

5、简介EDA的发展方向。

1）支持标准化语言的EDA软件不断推出。

2）EDA技术进入无线电、模拟电路等领域。

3）更大规模的FPGA和CPLD器件的不断推出。

第二章 CPLD与FPGA工作原理简介1、简介PLD的含义。

Programmable Logic Device可编程逻辑器件是一种数字集成电路的半成品，在其芯片上按一定排列方式集成了大量的门和触发器等基本逻辑元件，使用者可利用某种开发工具对其进行加工，即按设计要求将片内元件连接起来（编程）2、画出用3*1的PROM实现Y=A+BC。

答案略，参例2-1Y=A+BC逻辑电路。

答案略，参例2-4第三章EDA设计流程及其工具1、简介ASIC的含义。

EDA技术与VHDL程序设计基础教程习题答案EDA技术与VHDL程序设计基础教程习题答案第1章EDA1.8.1填空1.EDA的英文全称是ElectronicDesignAutomation2.EDA技术经历了计算机辅助设计CAD阶段、计算机辅助工程设计CAE阶段、现代电子系统设计自动化EDA阶段三个发展阶段3.EDA技术的应用可概括为PCB设计、ASIC设计、CPLD/FPGA设计三个方向4.目前比较流行的主流厂家的EDA软件有QuartusII、ISE、ModelSim、ispLEVER5.常用的设计输入方式有原理图输入、文本输入、状态机输入6.常用的硬件描述语言有VHDL、Verilog7.逻辑综合后生成的网表文件为EDIF8.布局布线主要完成将综合器生成的网表文件转换成所需的下载文件9.时序仿真较功能仿真多考虑了器件的物理模型参数10.常用的第三方EDA工具软件有Synplify/SynplifyPro、LeonardoSpectrum1.8.2选择1.EDA技术发展历程的正确描述为（A）ACAD->CAE->EDABEDA->CAD->CAECEDA->CAE->CADDCAE->CAD->EDA2.Altera的第四代EDA集成开发环境为（C）AModelsimBMUX+PlusIICQuartusIIDISE3.下列EDA工具中，支持状态图输入方式的是（B）AQuartusIIBISECispDesignEXPERTDSyplifyPro4.下列几种仿真中考虑了物理模型参数的仿真是（A）A时序仿真B功能仿真C行为仿真5.下列描述EDA工程设计流程正确的是（C）A输入->综合->布线->下载->仿真B布线->仿真->下载->输入->综合C输入->综合->布线->仿真->下载D输入->仿真->综合->布线->下载6.下列编程语言中不属于硬件描述语言的是（D）AVHDLBVerilogCABELDPHP1.8.3问答1.结合本章学习的知识，简述什么是EDA技术？谈谈自己对EDA技术的认识？答：EDA（ElectronicDesignAutomation）工程是现代电子信息工程领域中一门发展迅速的新技术。
