一、盘式制动器概述盘式制动器的摩擦力产生于同汽车固定部位相连的部件与一个或几个制动盘两端面之间。
其中摩擦材料仅能覆盖制动盘工作表面的一小部分的盘式制动器称为钳盘式制动器；摩擦材料覆盖制动盘全部工作表面盘式制动器称为全盘式制动器。
现代汽车中以单盘单钳式的钳盘式制动器应用最为广泛，仅有个别大吨位矿用自卸车采用单盘三钳和双盘单钳的钳盘式制动器，以及全盘式制动器。
钳盘式制动器分为定钳盘式制动器和浮钳盘式制动器。
定钳盘式为制动钳固定在制动盘两侧，且在其两侧均设有加压机构。
浮钳盘式制动器仅在制动盘一侧设有加压机构的制动钳，借其本身的浮动，而在制动盘的另一侧产生压紧力。
又分为制动钳可相对于制动钳可相对于制动盘轴向滑动钳盘式制动器；与制动钳可在垂直于制动盘的平面内摆动的摆动钳盘式制动器。
滑动浮钳式制动器由于它结构简单、紧凑、质量小和耐高温，得到了广泛的应用。
我们主要研究对象为滑动浮钳制动器。
钳盘式制动器是半敞开式结构，制动盘大部分外露，摩擦块面积很小，而且基本上无“助势”作用。
由于这些特点，钳盘式制动器与鼓式制动器比较有下列优点：A、散热条件好，制动效能对摩擦系数变化不敏感，不容易发生热衰退；B、摩擦表面受潮、沾水后对制动效能影响小，并能很快恢复；C、制动力矩输出平稳，其大小与管压成线性关系，制动感觉良好；D、制动盘受热后沿直径方向膨胀，对制动效能和制动间隙的影响很小，容易实现间隙自动调整；E、在相同的制动力矩输出下，尺寸和质量较小；F、摩擦块的磨损较均匀，更换方便。
钳盘式制动器的缺点：A、制动效能因数低，需大大增加控制力；B、密封性差、易受尘粒磨蚀和水分锈蚀；C、精密件多，价格昂贵。
二、国内外盘式制动器主要厂家重型商用车用气压盘式制动器的国外厂家以克诺尔、美驰、瀚德、威伯克为代表，国内气压盘式式制动器厂家有武汉元丰、浙江万安、浙江隆中等。
盘式制动器盘式制动器摩擦副中的旋转元件是以端面工作的金属圆盘，被称为制动盘。
其固定元件则有着多种结构型式，大体上可分为两类。
一类是工作面积不大的摩擦块与其金属背板组成的制动块，每个制动器中有2～4个。
这些制动块及其促动装置都装在横跨制动盘两侧的夹钳形支架中，总称为制动钳。
这种由制动盘和制动钳组成的制动器称为钳盘式制动器。
另一类固定元件的金属背板和摩擦片也呈圆盘形，制动盘的全部工作面可同时与摩擦片接触，这种制动器称为全盘式制动器。
钳盘式制动器过去只用作中央制动器，但目前则愈来愈多地被各级轿车和货车用作车轮制动器。
全盘式制动器只有少数汽车(主要是重型汽车)采用为车轮制动器。
这里只介绍钳盘式制动器。
钳盘式制动器又可分为定钳盘式和浮钳盘式两类。
1.碟式刹车的优点由于刹车系统没有密封，因此刹车磨损的细削不到于沈积在刹车上，碟式刹车的离心力可以将一切水、灰尘等污染向外抛出，以维持一定的清洁。
此外由于碟式刹车零件独立在外，要比鼓式刹车更易于维修。
2.碟式刹车的缺点碟式刹车除了成本较高，基本上皆优于鼓式刹车，不过光就这一点，便成了它致命伤，人都爱钱嘛，除非你非常富有，否则买东西基本上都是先以钱先做考量，您说是或不是？盘式制动器又称为碟式制动器，顾名思义是取其形状而得名。
它由液压控制，主要零部件有制动盘、分泵、制动钳、油管等。
制动盘用合金钢制造并固定在车轮上，随车轮转动。
分泵固定在制动器的底板上固定不动。
制动钳上的两个摩擦片分别装在制动盘的两侧。
分泵的活塞受油管输送来的液压作用，推动摩擦片压向制动盘发生摩擦制动，动作起来就好像用钳子钳住旋转中的盘子，迫使它停下来一样。
这种制动器散热快，重量轻，构造简单，调整方便。
特别是高负载时耐高温性能好，制动效果稳定，而且不怕泥水侵袭，在冬季和恶劣路况下行车，盘式制动比鼓式制动更容易在较短的时间内令车停下。
有些盘式制动器的制动盘上还开了许多小孔，加速通风散热提高制动效率。
反观鼓式制动器，由于散热性能差，在制动过程中会聚集大量的热量。

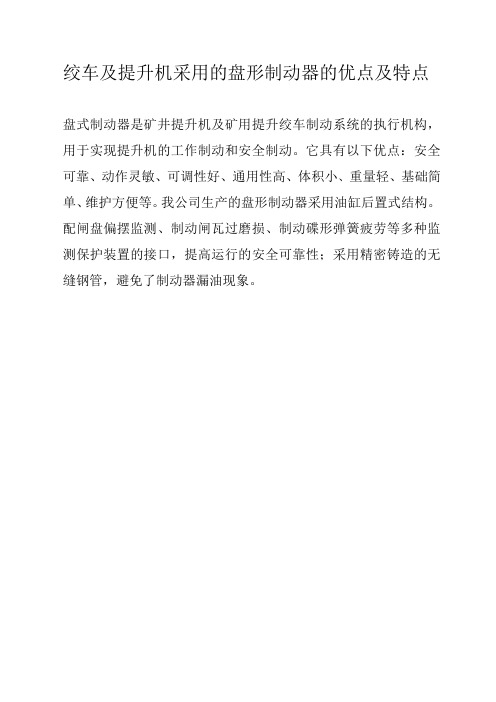

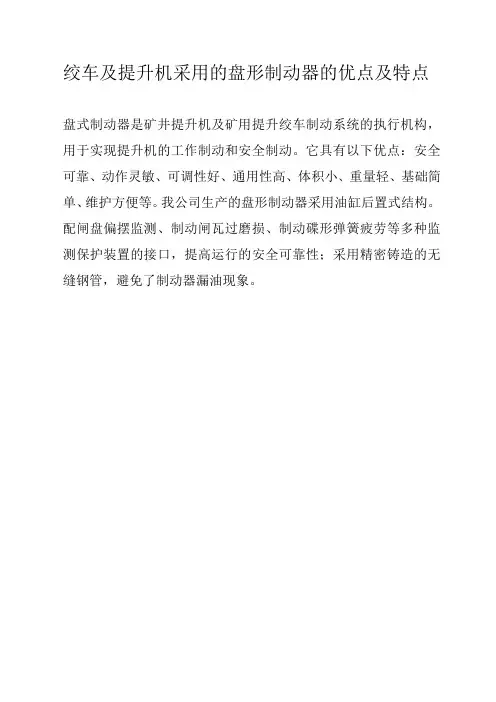

绞车及提升机采用的盘形制动器的优点及特点
盘式制动器是矿井提升机及矿用提升绞车制动系统的执行机构，用于实现提升机的工作制动和安全制动。
它具有以下优点：安全可靠、动作灵敏、可调性好、通用性高、体积小、重量轻、基础简单、维护方便等。
我公司生产的盘形制动器采用油缸后置式结构。
配闸盘偏摆监测、制动闸瓦过磨损、制动碟形弹簧疲劳等多种监测保护装置的接口，提高运行的安全可靠性；采用精密铸造的无缝钢管，避免了制动器漏油现象。
刹车盘的详细介绍及优缺点点分析刹车目前有盘刹和鼓刹，老一些的车很多都是前盘后鼓的。
现在的车很多前后都是盘刹的。
因为盘刹较鼓刹的散热好，在高速制动状态下，不容易产生热衰退，所以其高速制动效果好。
但在低速冷闸时，制动效果不如鼓刹。
价格比鼓刹贵。
所以现在很多中高级轿车采用全盘刹，而普通轿车采用前盘后鼓，而相对低速，且需要制动力大的卡车、巴士，仍采用鼓刹。
类型概念刹车目前有盘刹和鼓刹，老一些的车很多都是前盘后鼓的。
现在的车很多前后都是盘刹的。
因为盘刹较鼓刹的散热好，在高速制动状态下，不容易产生热衰退，所以其高速制动效果好。
但在低速冷闸时，制动效果不如鼓刹。
价格比鼓刹贵。
所以现在很多中高级轿车采用全盘刹，而普通轿车采用前盘后鼓，而相对低速，且需要制动力大的卡车、巴士，仍采用鼓刹。
盘刹的刹车盘就是一个圆的盘子，车子行进时它也是转动的。
制动卡钳就是用来两片夹住刹车盘而产生制动力的。
它相对旋转的刹车盘是固定的。
踩刹车时就是它夹住刹车盘起到减速或者停车的作用。
鼓刹是密封的，形状像鼓状，在国内也有很多叫刹车锅。
行车时它是转动的。
鼓刹里边固定有两个弧形或者是半圆的刹车蹄。
踩刹车时两个刹车蹄就在制动轮缸的作用下外张，撑起刹车蹄摩擦着刹车鼓的内壁来起到减速或者停车的作用。
结构盘式刹车片(碟)分为实心盘（单片盘）和风道盘（双片盘）。
实心盘式我们比较容易理解，说白了，就是实心的。
风道盘（Vented Disc），顾名思义具有透风功效。
从外表看，它在圆周上有许多通向圆心的洞空，称为风道。
汽车在行使中通过风道处空气对流，达到散热的目的的，比实心式散热效果要好许多。
现在大部分轿车都是前驱，前盘使用频率计磨损较大，故采用前风道盘，后实心盘（单片盘）。
当然也有前后都是风道盘的，但制造成本并不会差的离谱。
本文中的第一张图片为打孔划线盘，其刹车性能及散热有一定提高，但对刹车片有较大磨损。
现在有人DRY改装刹车盘，友情提示：1.盘的材质一定要够好，没有过多影响强度的缺陷，如大的气孔、砂眼，不允许存在缩松。
盘式制动器优点、分类及受力分析1.1 盘式制动器优点早期汽车制动系统多采用鼓式制动器，随着社会的不断进步，汽车的车速越来越高、载重越来越大，人们对汽车制动系统的要求越来越高，盘式制动器凭借其整体结构紧凑、热稳定性好和水稳定性好等优点逐步被人们所青睐。
近年来越来越的汽车前后轮均采用盘式制动器，鼓式制动器渐渐退出汽车界。
盘式制动器有着众多优点，如以下所示：（1）整体结构紧凑盘式制动器的整体结构较为紧凑，力的传动效率高。
同尺寸的盘式制动器与传统鼓式制动器相比较，盘式制动器达到的制动效果更好。
（2）遇热稳定性好与鼓式制动器相比较，盘式制动器无自增力，因此其制动效果基本不受摩擦系数的影响。
在热膨胀方面，盘式制动器的制动盘径向膨胀对制动效能无影响，而其轴向膨胀较小，因此盘式制动器在受热膨胀后对制动效果影响很小。
（3）遇水稳定性好盘式制动器在制动时制动块与制动盘之间单位压力非常大，高速旋转的制动盘存在很大的离心力，当盘式制动器涉水之后，在制动压力和离心力的作用下，制动块与制动盘之间的水很容易被挤出，因此涉水对其制动效果影响较小。
（4）散热性好盘式制动器的通常采用通风盘结构，通风盘散热表面积较大，同时其安装位置较为裸露，在车轮高速旋转的同时加快了空气流动速度，因此盘式制动器的散热效果较好。
（5）反应灵敏在盘式制动器的结构上，制动盘与制动块之间的间隔较小，从而大大减小了制动行程。
同时与鼓式制动器相比，盘式制动器的热膨胀较小，不会因热膨胀带来的行程增大问题，因此其反应更加灵敏。
（6）易于保养随着制动次数的增加，制动盘与制动块之间间隙会逐渐增大，而盘式制动器中的制动盘与制动块之间的间隔可以实现自动调整。
在维修方面，盘式制动器便于拆卸和装配，损坏件一般为磨损量过大的制动块，维修成本较低。
1.2 盘式制动器分类按照制动压力方式的不同盘式制动器可分为液压式和气压式；按照固定制动块结构的不同盘式制动器可分为全盘式和钳盘式。
全盘式制动器的制动背板和制动块的形状为圆环状，在进行制动时制动盘的摩擦面与制动块的摩擦面之间完全接触。
浅析城市轨道列车盘式制动与踏面制动的优缺点及发展趋势摘要：本论文在分析城市轨道车辆运输特点基础上，结合城市轨道车辆基础制动装置具体类型，分析了城市轨道车辆踏面制动与盘式制动的优缺点关键词：城市轨道车辆，基础制动，盘形制动。
地铁、轻轨等作为城市轨道交通的重要组成部分，在缓解交通压力、拓展城市空间等方面发挥着重要作用，其运行速度也由最初的30km／h，逐渐提高到80 km／h，甚至更高。
随着速度的提高，在运营过程中城市轨道车辆所装配的踏面制动装置已暴露出车轮踏面产生高温剥离或热裂纹、车轮和钢轨踏面异常磨耗进而恶化轮轨匹配关系、维修工作量和运营成本大大增加等问题。
迫使我们对城市轨道列车的运输特点及其基础制动装置匹配问题进行认真分析，并做出合理选择。
1 城轨运输的特点城市轨道交通运输与铁路运输有很多相似之处，但是与铁路运输相比还有许多差异，其中与制动系统有关的有以下几个方面：(1)运行速度低。
目前国内外地铁的运行速度一般都在135 km／h以下，而铁路机车车辆和动车组的发展趋势是重载和高速，我国高速动车组的持续运行速度已经达到350 km／h。
(2)减速度大、制动距离短。
地铁站间距短，只有起动加速快、制动减速度大才能提高列车的运行速度和效率，因此地铁车辆的紧急制动平均减速度一般定为1．2～1．3 m／s2，有的甚至到1．4 m／s2，而铁路机车车辆和动车组的紧急制动平均减速度一般为0．7～1．2 m／s2；大连地铁3号线要求紧急制动初速120 km／h时，制动距离≤427 m，而铁路机车车辆和动车组在同样速度时，制动距离≤800 m。
(3)制动频繁。
地铁运输有城市公交站间距短的特点，一般只有几百米，长的也只有几公里。
这就要求列车必须频繁的制动停车，以满足乘客的上下车要求。
而铁路运行的站间距一般都在几十公里，甚至一百公里以上。
(4)制动的准确性要求高。
地铁车站普遍装有屏蔽门，对定位停车的精度要求比铁路机车车辆和动车组高，停车位置精度一般在±250 mm左右。
前言 (2)1 制动系概述 (3)1.1 制动系的功能 (3)1.2车轮制动时的工作原理 (3)1.3 制动系的要求 (4)1.4 车轮制动器类型 (4)置等组成。
(4)③鼓式制动器的带式制动器只用作中央制动器。
(5)1.5 盘式制动器 (5)加速通风散热提高制动效率。
(5)1.5.2盘式制动器的主要类型 (6)( 1 ) 固定钳式盘式制动器 (6)( 2 ) 浮动钳式盘式制动器 (7)( 3 ) 全盘式制动器 (7)1.5.3盘式制动器的优缺点 (8)( 1 ）盘式制动器的优点 (8)2 基于Pro/E设计方法 (11)3 制动器参数化设计计算 (14)3.2 主要零部件的结构设计 (15)3.2.1制动盘 (15)图3.2 制动盘尺寸 (17)（2）参数输入 (17)3.2.2制动块 (18)（1）尺寸设计 (18)（2）参数输入 (19)结论 (27)致谢 (28)参考文献 (28)前言国内汽车市场迅速发展，随着汽车保有量的增加，带来的安全问题也越来越引起人们的注意，而制动系统则是汽车主动安全的重要系统之一。
因此，如何开发出高性能的制动系统，为安全行驶提供保障是我们要解决的主要问题。
另外，随着汽车市场竞争的加剧，如何缩短产品开发周期,提高设计效率，降低成本，提高产品的市场竞争力，已经成为企业成功的关键。
制动器是车辆的关键部件之一, 其性能的好坏直接影响整车性能的优劣, 因此, 制动器的设计在整车设计中显得相当重要。
本文详细地阐述了各类制动器的结构、工作原理、优缺点和发展前景,探讨了一种结构简单的盘式制动器。
对制动器的主要零件如制动盘、制动钳、制动块、摩擦衬片、活塞等进行了结构设计和计算,从而设计出一种比较精确的制动器。
根据设计与计算用Pro/E绘制出了该制动器的制动盘、制动钳、活塞、摩擦衬块等零件图和装配图。
本课题主要完成基于Pro/E三维造型技术进行盘式制动器参数化设计。
通过引入基于Pro/E特征的参数化造型思想，建立制动器典型的零部件模板库，模型设计计算完成后，通过参数化驱动从而得到所需的制动器模型。
关于盘式制动器的分析
关于盘式制动器的分析
摘要：盘式制动器散热快、重量轻、构造简单、调整方便。
特别是高负载时耐高温性能好,制动效果稳定,能显著减少制动距离,为车辆提供可靠的安全保障。
同时,能显著减少制动噪声,有效解决制动引起噪声污染。
关键词：盘式制动器
一、盘式制动器优点
与鼓式制动器相比,盘式制动器具有以下突出优点:
(l)热稳定性好
盘式制动器无自增力作用,因而与有自增力的鼓式制动器相比,制动器效能受摩擦系数的影响较小,即制动效能稳定。
鼓式制动器受热膨胀后,工作半径增大,使其只能与制动蹄中部接触,从而降低了制动效能。
而盘式制动器中制动盘的轴向热膨胀极小,径向热膨胀根本与性能无关,故不会因此而降低制动效能。
(2)水稳定性好
盘式制动器中摩擦块对制动盘的单位压力较高,易于将水挤出。
在车轮涉水后,制动效能变化较小,且由于离心力的作用及衬块对制动盘的摩擦作用,出水后只需一二次制动,性能即可恢复。
而鼓式制动器则需多次甚至10余次制动,性能方能恢复。
(3)反应灵敏
盘式制动器刹车片与制动盘之间的间隙相对与鼓式制动器来说要小;此外,鼓式制动器制动行程要比盘式制动器的长,制动鼓热膨胀也会引起制动踏板行程损失,使得制动反应时间变长,而制动盘不存在此现象,故反应较之鼓式制动器更加灵敏。
(4)散热性好
盘式制动器的制动盘采用的是通风盘结构,再加上盘式制动器相对开放的结构,散热性能良好。
(5)在输出制动力矩相同的情况下,尺寸和质量较小。
图解盘式制动器1.盘式制动器概述盘式制动器摩擦副中的旋转元件是以端面工作的金属圆盘，被称为制动盘。
其固定元件则有着多种结构型式，大体上可分为两类。
一类是工作面积不大的摩擦块与其金属背板组成的制动块，每个制动器中有2～4个。
这些制动块及其促动装置都装在横跨制动盘两侧的夹钳形支架中，总称为制动钳。
这种由制动盘和制动钳组成的制动器称为钳盘式制动器。
另一类固定元件的金属背板和摩擦片也呈圆盘形，制动盘的全部工作面可同时与摩擦片接触，这种制动器称为全盘式制动器。
钳盘式制动器过去只用作中央制动器，但目前则愈来愈多地被各级轿车和货车用作车轮制动器。
全盘式制动器只有少数汽车(主要是重型汽车)采用为车轮制动器。
这里只介绍钳盘式制动器。
钳盘式制动器又可分为定钳盘式和浮钳盘式两类。
盘式制动器结构图如下图所示2.定钳盘式制动器跨置在制动盘1上的制动钳体5固定安装在车桥6上，它不能旋转也不能沿制动盘轴线方向移动，其内的两个活塞2分别位于制动盘1的两侧。
制动时，制动油液由制动总泵(制动主缸)经进油口4进入钳体中两个相通的液压腔中，将两侧的制动块3压向与车轮固定连接的制动盘1，从而产生制动。
这种制动器存在着以下缺点：油缸较多，使制动钳结构复杂；油缸分置于制动盘两侧，必须用跨越制动盘的钳内油道或外部油管来连通，这使得制动钳的尺寸过大，难以安装在现代化轿车的轮辋内；热负荷大时，油缸和跨越制动盘的油管或油道中的制动液容易受热汽化；若要兼用于驻车制动，则必须加装一个机械促动的驻车制动钳。
定钳盘式制动器示意图1.制动盘2.活塞3.摩擦块4.进油口5.制动钳体6.车桥部3.浮钳盘式制动器制动钳体2通过导向销6与车桥7相连，可以相对于制动盘1轴向移动。
制动钳体只在制动盘的内侧设置油缸，而外侧的制动块则附装在钳体上。
制动时，液压油通过进油口5进入制动油缸，推动活塞4及其上的摩擦块向右移动，并压到制动盘上，并使得油缸连同制动钳体整体沿销钉向左移动，直到制动盘右侧的摩擦块也压到制动盘上夹住制动盘并使其制动。
中实洛阳机械工程科技有限公司
盘型制动说明：
盘形制动又称为摩擦式圆盘制动，是在车轴上或在车轮辐板侧面装设制动盘，用制动钳将合成材料制成的两个闸片紧压在制动盘侧面，通过摩擦产生制动力，把列车动能转变成热能，耗散于大气之中。
盘型制动的种类：
轮盘式
轮盘制动的制动盘装在车轮幅板两侧，制动时由制动钳将闸片压紧轮盘产生制动力。
这种制动方式常用于动轴安装牵引电机传动装置的机车和动车组动力车厢。
轴盘式
轴盘制动盘安装在车轴上，制动原理与轮盘制动大致相同。
轴盘制动常用于动车组拖车和准高速车厢。
盘式制动系统与鼓式制动系统工作原理在汽车制动系统中，盘式制动系统和鼓式制动系统是两种常见的制动系统。
它们各自有着不同的工作原理和结构，但都是用来实现汽车制动的重要组成部分。
在本文中，我们将深入探讨盘式制动系统与鼓式制动系统的工作原理，帮助读者更加全面地了解这两种制动系统的特点和优势。
1. 盘式制动系统的工作原理盘式制动系统是由刹车盘、刹车卡钳和刹车片组成的。
当司机踩下刹车踏板时，制动油压会传递到刹车卡钳，使得刹车卡钳内的活塞向外推压，将刹车片夹紧在刹车盘上。
刹车盘和车轮连在一起，所以车轮也会随之减速或停止，实现了制动的效果。
盘式制动系统的工作原理比较直观简单，制动效果好，散热性能好，操作性能也较好，因此被广泛应用于现代汽车的前轮制动系统。
2. 鼓式制动系统的工作原理鼓式制动系统由制动鼓、制动鞋、制动缸和制动辅助装置组成。
当司机踩下刹车踏板时，制动油压会传递到制动缸，使得制动鞋向外推压，夹紧在制动鼓内。
制动鼓和车轮相连，所以车轮也会随之减速或停止，实现了制动的效果。
鼓式制动系统的工作原理相对复杂一些，而且散热性能不如盘式制动系统好，所以在现代汽车中，鼓式制动系统主要用于后轮制动系统。
3. 盘式制动系统与鼓式制动系统的比较盘式制动系统和鼓式制动系统各有其特点和优势。
盘式制动系统制动效果好，散热性能好，操作性能也较好，但成本相对高一些。
鼓式制动系统制动效果一般，散热性能较差，操作性能也一般，但成本相对较低。
总结回顾：通过上述对盘式制动系统与鼓式制动系统的工作原理的深入探讨，我们可以更加全面地了解这两种制动系统的特点和优势。
在实际应用中，我们应根据车辆类型和要求，选择合适的制动系统，以保证行车安全。
个人观点：我认为，盘式制动系统和鼓式制动系统各有其独特的优势和适用范围，而且它们在制动原理和工作过程上的差异，也使得汽车制动系统更加多样化和灵活化。
在未来，随着汽车制造技术的不断发展和进步，相信会有更多的创新型制动系统出现，为汽车行业带来更多的进步和发展。
盘型制动器使用说明书1.1概述1.1.1用途与型号盘型制动器主要与制动盘配套组成盘型制装置，用于大型机电设备的工作制动和紧急安全制动，实现可控制动停车。
由于其属常闭式结构，因此也具有定车作用。
其型号的含义为：T P --制动正压力（KN）制动液压1.1.2主要技术性能1.1.2.1、提供平稳均匀的摩擦制动力；1.1.2.2、产品及零部件互换性好；1.1.2.3、与电控和液压系统配合，使大型机电设备的停车减速度保持在0.05-0.3m/s21.1.2.4、系统突然断电时，仍能保证大型机电设备平稳地减速停车；1.1.2.5、能满足井下防爆要求。
1.1.3使用环境1.1.3.1、工作环境温度不大于40℃；1.1.3.2、无足以锈蚀金属的气体及尘埃的环境；1.1.3.3、无滴水、漏水的地方。
1.2、盘型制动器的结构原理及工作原理1.2.1盘式制动器是由盘形闸（7）、支架（10）、油管（3）、制动器信号装置（4）、螺栓、配油接头等组成。
盘形闸由螺栓成对地把紧在支架上，每个支架上可以同时安装对甚至更多对盘形闸，盘形闸的规格和对数根据提升机对制动力矩的大小需求来确定。
盘形闸有制动块（1）、压板（2）、螺钉（3）、弹簧垫圈（4）、滑套（5）、蝶形弹簧（6）、接头（7）、组合密封垫（8）、支架（9）、调节套（10）、油缸（11）、油缸盖（12）、盖（13）、放气螺栓（17）、放气螺钉（19）、O型密封圈（20）、Y 型密封圈（21）、螺塞（22）、压环（24）、活塞（25）、套筒（26）、连接螺钉（27）、键（28）及其它副件、标件等组成。
1.2.2、制动器限位开关结构制动器限位开关结构制动器限位开关结构制动器限位开关结构（图3）制动器限位开关由弹簧坐（1）、弹簧（2）、滑动轴（3）、压板（6）、开关盒（7）、螺栓M4x45（9）、轴套（11）、盒盖（14）、螺钉M4x10（17）、微动开关JW-11（20）、支座板（23）、导线BVR（24）、装配板（29）及其它副件、标件等组成1.2.3、盘式制动器的工作原理（图4）盘式制动器是靠蝶形弹簧预压力制动，油压解除制动，制动力沿轴向作用的制动器。
一性能与用途 (2)盘型制动器具有以下特点 (2)二结构特征与工作原理 (3)1、盘式制动器结构 (3)2、盘形闸结构 (4)3、制动器限位开关结构 (5)三安装与调试 (7)1、盘型制动器的安装要求（图5） (7)2、盘型制动器的安装程序 (7)3、盘式制动器的调整 (8)四使用与维护 (10)五润滑 (11)六特别警示 (11)七故障原因及处理方法（见表1） (11)参考文献 (14)一性能与用途盘型制动器是靠蝶形弹簧产生制动力，用液压解除制动，制动力沿轴向作用的制动器。
盘式制动器和液压站、管路系统配套组成一套完整的制动系统。
适用于码头缆车、矿山提升机及其它提升设备，做工作制动和安全制动之用。
其制动力大小、使用维护、制动力调整对整个提升系统安全运行都具有重大的影响，安装、使用单位必须予以重视，确保运行安全。
盘型制动器具有以下特点：1、制动力矩具有良好的可调性;2、惯性小，动作快，灵敏度高；3、可靠性高；4、通用性好，盘式制动器有很多零件是通用的，并且不同的矿井提升机可配不同数量相同型号的盘式制动器；5、结构简单、维修调整方便。
二结构特征与工作原理1、盘式制动器结构（图1）盘式制动器是由盘形闸（7）、支架（10）、油管（3）、（4）制动器信号装置（8）、螺栓（9）、配油接头（1）、等组成。
盘形闸（7）由螺栓（9）成对地把紧在支架（10）上，每个支架上可以同时安装1、2、3、4对甚至更多对盘形闸，盘形闸的规格和对数根据提升机对制动力矩的大小需求来确定。
图12、盘形闸结构（图2）盘形闸有制动块（1）、压板（2）、螺钉（3）、弹簧垫圈（4）、滑套（5）、蝶形弹簧（6）、接头（7）、组合密封垫（8）、支架（9）、调节套（10）、油缸（11）、油缸盖（12）、盖（13）、放气螺栓（17）、放气螺钉（19）、O型密封圈（20）、Yx密封圈（21）、螺塞（22）、Yx密封圈（23）、压环（24）、活塞（25）、套筒（26）、连接螺钉（27）、键（28）及其它副件、标件等组成。
中实洛阳机械工程科技有限公司
盘型制动的特点：
(1) 可以大大减轻车轮踏面的热负荷和机械磨耗。
(2) 可按制动要求选择最佳“摩擦副”，制动盘可以设计成带散热筋的，旋转时使其具有半强迫通风的作用，以改善散热性能，适用于高速、重载列车。
(3) 制动盘平稳，几乎没有噪声。
盘形制动器的用途和适用范围
盘形制动器是一种新型高性能制动器，是当今机械式制动器的发展方向。
盘形制动器有下列优点：
体积小、重量轻、惯量小、动作快、可调性能好、可靠性高、能用性高、结构简单、维修调整方便。
