CNC技术员正常调机流程

CNC机床调机步骤
1．接线，查线
2．通电
⑴.机床强电柜（继电器等）通电
⑵.CNC和伺服控制器通电
（0系统：参数 #71/7=0）（16系统：#3701/1，4=1）
（转第3步）
⑶.串行主轴电动机控制通电（参数 #71/7=1）（#3701/1，4=0）
通电后有报警No.408（0系统），No.750(16系统)意思是无梯形图控制，须写
主轴的起/制动控制程序。

3．设定参数
⑴.系统功能参数（0系统:#900～；#930～）（16系统:9900～）
⑵.伺服初始化
⑶.设FSSB(除0i-A以外的i系列)
⑷.伺服与机床有关的控制参数
⑸.系统与机床控制的有关参数
⑹.串行主轴电动机初始化
⑺.主轴电动机与机床控制有关的参数
4．编制梯形图
5．调机，修改梯形图，修改参数
故障的诊断与排除
1．CRT黑时，查看L1～L4
2．用诊断号 #700，#701，#712，#27诊断3．根据系统的报警号判断故障原因
4．根据伺服单元上的显示号判断故障原因5．根据主轴单元上的显示号判断故障原因注意：ALM 和ERR 的意义不同。

数控机床在安装完成之后，进行正确全面的调试是十分重要的。

因为调试在很大程度上决定了数控机床能否发挥其正常的经济效益和机床本身的使用寿命。

本文就数控机床的调试过程及其内容作了总结、归纳，称之为机床调试２８步法，以期让广大同行在进行数控机床调试时节省时间、全面到位，减少故障、防止意外事故的发生，正常的发挥机床的经济效益，保证机床的正常使用寿命。

一、机床通电前的检查（8步）步骤１：机床电气检查。

打开机床电气控制柜，检查继电器、接触器、熔断器、伺服电机和主轴电机的速度控制单元插座等有无松动，如有松动，将其恢复至正常状态，有锁紧机构的要将其锁紧。

步骤２：ＣＮＣ电箱检查。

打开ＣＮＣ电箱门，检查各种插座（含各种接口插座、反馈线插座、脉冲发生器插座、ＣＲＴ或ＬＣＤ插座等），如有松动，将其重新插好，有锁紧机构的将其锁紧。

步骤３：接线质量检查。

检查所有接线端子（包括强、弱电部分），各端子一定要拧紧。

步骤４：电磁阀检查。

所有电磁阀用手推动数次，防止长时间不用造成的动作不良。

步骤５：限位开关检查。

检查所有限位开关动作的灵活性及固定的是否牢靠。

步骤６：操作面板上的按键及开关的检查。

检查操作面板上的按键、开关、指示灯等的接线是否正常。

步骤７：地线检查。

一定要有良好的接地，用来保证人身安全及电气的抗干扰性能。

步骤８：电源的相序检查。

用相序表检查电源的输入相序，保证与机床的要求一致。

二、机床总电源的接通（3步）步骤９：接通机床总电源。

检查ＣＮＣ电箱、主轴电机冷却风扇、机床电气柜冷却风扇的转向是否正确，润滑、冷却、液压等处是否正常。

步骤１０：测量强电部分电压。

特别注意提供ＣＮＣ装置及伺服单元的电压。

步骤１１：观察有无漏油现象。

特别注意观察提供主轴润滑、换挡，卡盘卡紧等处的液压缸和电磁阀。

三、CNC电箱通电（8步）步骤１２：按ＣＮＣ电源通电按钮，接通ＣＮＣ电源，观察屏幕上的显示，直到出现正常画面。

如果有报警，及时查找故障原因并排除。

CNC 调机的基本步骤包括在CNC（Computer Numerical Control）机床领域中，调机是一项非常重要的任务，它确保了机床的正常运行和高效加工。

下面将介绍CNC调机的基本步骤，帮助操作人员正确地进行调机流程。

步骤一：仔细阅读机床操作手册在进行任何操作之前，操作人员应该仔细阅读机床的操作手册。

这些手册包含了关于机床操作、维护和调机的重要信息，操作人员应该熟悉这些内容，以确保调机的顺利进行。

步骤二：检查机床各部件在开始调机之前，操作人员应该仔细检查机床的各个部件，确保它们没有损坏或松动。

特别要注意机床的主轴、导轨、润滑系统等部件，以确保机床能够正常运行。

步骤三：安装工件和刀具在调机之前，操作人员需要安装工件和刀具。

工件应该固定在工作台上，刀具应该正确安装在主轴上，并进行正确的刀具校准。

步骤四：设置加工参数在CNC机床上进行加工需要设置一系列的加工参数，包括切削速度、进给速度、切削深度等。

在调机过程中，操作人员需要根据工件材料和加工要求，合理设置这些参数。

步骤五：调试程序在所有的机床参数设置完成后，操作人员需要调试加工程序。

他们应该逐步运行程序，检查工件加工情况，确保加工过程中没有出现问题。

步骤六：进行试切最后一步是进行试切。

操作人员应该选择一小块类似工件材料的样品进行试切，检查加工质量和加工速度，根据试切结果调整加工参数，直到获得满意的加工效果为止。

通过以上基本步骤，操作人员可以正确进行CNC调机工作，保证机床正常运行，提高加工效率。

在实际操作中，操作人员还应该根据具体情况灵活调整步骤，以确保调机的顺利进行。

2023年CNC数控加工中心操作规程第一章总则第一条为规范CNC数控加工中心的操作行为，保证工作安全和加工质量，制定本规程。

第二条本规程适用于CNC数控加工中心的操作人员，包括操作者、维修人员、管理人员等。

第三条 CNC数控加工中心的操作人员应熟悉本规程内容，并按照规程操作。

第四条违反本规程的行为将受到相应的纪律处分。

第五条 CNC数控加工中心的操作人员有权要求提供必要的保护设备和操作工具。

第二章前置准备第一条操作人员在操作CNC数控加工中心前，应对设备进行检查。

确保设备正常运行，各部件无故障。

第二条操作人员应了解工件的材料、尺寸和加工要求。

根据工件要求选择合适的刀具、夹具和工艺。

第三条操作人员应检查加工中心上的相关安全设备是否完好，如急停开关、防护罩等。

第四条操作人员应正确穿戴劳动防护用品，包括工作服、工作手套、安全鞋等。

第五条操作人员应根据操作程序进行设备的准备工作，包括开启电源、启动冷却系统等。

第三章操作流程第一条操作人员在开始操作前应认真阅读设备操作手册和加工程序。

第二条操作人员应检查工件夹持装置和刀具是否牢固，以确保加工的准确性。

第三条操作人员应按照加工程序进行操作。

包括输入工件信息、选择刀具和夹具、设定加工参数等。

第四条操作人员应设置正确的坐标系，确认加工路径和加工顺序。

第五条操作人员应按照操作手册的要求进行自动调整和手动操作。

第六条操作人员在操作过程中应保持专注，注意观察加工状态和设备运行情况。

第七条操作人员应按照操作手册的要求进行机床的切换、急停等操作。

第八条操作人员在加工完成后应按照规程进行设备的关机和清洁工作。

第四章安全防护第一条操作人员应正确使用个人防护设备，包括安全帽、安全镜等。

第二条操作人员应保持工作区域整洁，避免杂物堆积，防止发生滑倒等意外事故。

第三条操作人员应遵守机床设备的安全操作规程，禁止违规操作和任意修改参数。

第四条操作人员在操作高速运转设备时，应注意安全事项，避免受伤。

CNC操作流程及注意事项一、CNC操作流程：1.机床开机准备：a.检查电源线是否正常连接，电源是否打开，安全装置是否处于正常状态；b.检查液压站、冷却系统、气动系统等相关设备是否正常运行；c.检查机床各部位的润滑油是否充足；d.检查刀具、夹具、工件等是否装好，并进行调整、夹紧工作。

2.刀具和工件的坐标系设定：a.刀具坐标系设定：通过刀具长度补偿、刀具半径补偿等设定，确定刀具在工件坐标系中的位置。

b.工件坐标系设定：通过加工程序中的设定，确定工件原点、刀具路径等坐标系。

a.根据工艺要求编写加工程序，包括坐标设定、切削速度、进给速度、冷却液的开关控制等；b.将程序通过计算机、U盘等方式传输到机床的数控系统。

4.机床设备调试和参数设定：a.根据加工工艺，设定机床的主轴转速、进给速度、切削深度等加工参数；b.调试机床的机械部分，包括主轴垂直度、运动平稳度等。

5.手动操作检查：a.手动操作机床进行空转试运行，检查各轴运动是否平稳；b.进行手动操作时，注意保持安全距离，防止危险事故的发生。

6.自动操作：a.启动机床的自动模式；b.根据加工程序，自动进行加工操作；c.监控机床运行状态，注意异常情况的处理；d.及时记录加工数据，以备后续参考。

7.加工后的处理：a.切换到手动模式，切断电源，清理加工区域；b.对加工后的工件进行首检，检查加工精度是否满足要求；c.记录加工过程中的问题、不良情况、机床故障等，进行问题分析和改进。

二、CNC操作注意事项：1.安全操作：a.在操作前，熟悉机床的各个操作按钮、紧急停止开关的位置；b.正确穿着劳动保护用品，如手套、护目镜、耳塞等；c.注意保持机床和工件的稳定，避免因不稳定造成事故。

2.规范操作：a.严格按照操作流程进行操作，避免操作失误；b.正确使用各个调节装置，防止因调整不当导致的加工问题；c.不随意更改加工参数，应经过充分的评估和试验。

3.保养维护：a.定期清理机床内外部的灰尘、油脂等杂质，确保机床的正常运行；b.定期检查和更换润滑油、冷却液、气动元件等，保持机床的良好工作状态；c.及时修理和更换损坏的刀具、夹具等部件，避免出现事故和加工质量问题。

CNC操作规程标题：CNC操作规程引言概述：计算机数控（CNC）技术是现代创造业中的重要技术之一，其操作规程对于保证加工质量、提高生产效率至关重要。

本文将详细介绍CNC操作规程的内容及重要性。

一、操作前准备1.1 确认工件图纸和加工工艺：在进行CNC加工之前，操作人员需要子细阅读工件图纸和加工工艺，了解加工要求和工艺流程。

1.2 检查设备和工具：操作人员需要检查CNC设备、刀具、夹具等工具是否完好，确保可以正常进行加工。

1.3 设置工件坐标系：根据工件图纸和加工工艺要求，设置好工件的坐标系，确保加工的准确性。

二、程序编辑2.1 导入加工程序：根据工件图纸和加工工艺要求，编写相应的加工程序，并导入到CNC系统中。

2.2 检查程序正确性：在导入程序之后，需要进行程序的检查，确保程序的正确性和完整性。

2.3 设置加工参数：根据工件材料和加工要求，设置好加工参数，包括切削速度、进给速度、切削深度等。

三、安全操作3.1 穿戴防护装备：操作人员在进行CNC加工时，需要穿戴好防护眼镜、手套等防护装备，确保人身安全。

3.2 避免碰撞：在加工过程中，需要避免刀具与夹具、工件等发生碰撞，避免造成设备损坏。

3.3 定期检查设备：定期检查CNC设备的运行状态，及时发现并处理设备故障，确保设备的正常运行。

四、加工过程控制4.1 监控加工过程：在加工过程中，需要不断监控加工状态，确保加工质量和工件精度。

4.2 调整加工参数：根据加工情况，及时调整加工参数，保证加工效果。

4.3 处理异常情况：如果在加工过程中浮现异常情况，需要及时处理，避免影响加工质量。

五、加工完成后工作5.1 清洁工作台：在加工完成后，及时清洁工作台和设备，保持工作环境整洁。

5.2 检查工件质量：检查加工完成的工件质量，确保符合要求。

5.3 关机和设备保养：在工作完成后，及时关闭CNC设备，并进行设备的保养维护，延长设备的使用寿命。

结论：CNC操作规程是保证加工质量、提高生产效率的重要保障，操作人员应严格。

CNC调机的基本步骤在进行CNC（Computer Numerical Control）调机时，按照一定的步骤进行操作可以确保设备正常运行和产出优质产品。

以下是CNC调机的基本步骤：步骤一：准备工作在开始调机之前，首先需要对设备进行检查和准备工作，包括确认机器电源和气源是否正常供应，检查刀具和工件夹持装置是否安装正确，保证CNC程序已经上传到控制系统中。

步骤二：启动设备将CNC机床的电源打开，并启动控制系统。

根据操作手册的指引，进行设备的初始化设定，包括坐标轴的归零、刀具校准等操作。

步骤三：加载加工程序通过操作控制系统，加载预先准备好的加工程序。

检查程序的正确性，并根据需要进行调整和修正。

步骤四：工件装夹根据加工工艺要求，选择合适的工件夹持方式，并将工件安装到机床上。

确保工件的固定牢固可靠，不会在加工过程中移动或产生变形。

步骤五：刀具安装安装正确的刀具到刀库中，并确保刀具固定紧密。

根据程序设定，选取合适的刀具，并进行刀具长度、半径等参数的设定。

步骤六：设定加工参数根据加工程序要求，设置加工速度、进给速度、切削深度等加工参数。

根据刀具特性和工件材料调整合适的加工参数。

步骤七：开始加工确认以上步骤都已完成，并确保安全措施到位后，启动加工程序。

观察加工过程中的各个参数，确保加工过程正常进行并及时调整。

步骤八：加工完成及检查当加工完成后，停止程序并检查加工件的质量和尺寸。

如发现问题，及时调整设备或程序并重新加工。

结束语CNC调机是一项精密的工作，需要按照严格的步骤进行操作。

只有确保每个环节都正确无误，才能保证设备正常运行和生产高质量的产品。

希望以上基本调机步骤能够帮助您更好地进行CNC设备的调试工作。

CNC绕线机调机步骤在插上电源开机的情况下进行设置，以单槽骨架为例：一，先进行起始步序设定：1，,按起始步序，此时步序数显器（（说明书3-3））数字闪烁，输入1二，结束步序设定：1，因为是单槽骨架，所以结束步序也是11此时步序设定完成，进入绕线资料设定。

三，绕线资料设定：1，按步序设定键，再按输入键，进入资料设定界面，此时资料显示器（说明书3-3）里数字闪烁，2，此时起绕点指示灯亮，进入起绕点设置：（起绕点是指：要排线的起点位置）如果不知道起绕点3，步骤4，通过设置幅宽好后，此时线径指示灯亮起，线径是指铜线大小，设置要比实际线径大一点，具5保存，进入下一步骤；5，此时起绕慢车指示灯亮起，起绕慢车是指：在开始绕线时速度减慢多少，一般不用为0，如果有需要可以输入1 圈或0.56，此时停止慢车指示灯亮起，：停止慢车是指：绕完线后几圈需不需要减速，7，此时高速指示灯亮起，高速是指：绕线速度多少，电机的最高转速是6000转每分，输入80就是6000的百分之80就是4800转，输入60就是36008，此时低速指示灯亮起，低速是指低速绕线时的速度，一般是10一步骤；注意事项：排线方向指示灯亮与不亮就是排线左往右，○1此时步序显示器上显示1（是指第一段设定），起绕点灯亮，输入起绕点数值：40灯亮）○2进入第二段起绕点设置（步序显示器显示2）输入42灯亮）○进入第三段起绕点设置（步序显示器显示3）输入44，灯亮）灯亮）此时3段的起绕点设置完成，进入幅宽设置（此时步序显示器显示1，是设置第一段，幅宽灯亮）○1进入第一段幅宽设置：输入1.65(数值要比实际的幅宽窄点)实际情况而做出相应的调整。

进入绕线资料设定里，把幅宽数据修改一下，一般设定的幅宽数据要比实际幅宽要小一点，具体看实际情况而做出相应的调整。

（此文档部分内容来源于网络，如有侵权请告知删除，文档可自行编辑修改内容，供参考，感谢您的配合和支持）。

CNC技术员调机流程大纲一：对刀器对刀(S.F.Y）1：刀柄夹刀力度适中,备用刀具的长度误差为0。

002mm 以内（S.F.Y）二：盛方源机台换刀1.确定治具已抽好真空,压力已达到标准值2.用6mm刀棒对左右轴分别对刀，误差在0。

004mm以内。

3.。

把主程式中的Z值改为1.60三.绮发机台自动对刀1。

自动对刀程式为对两把刀进行自动对刀2.两把刀的长度补偿地址为6号和7号3。

在启动自动对刀程式前,必须确认6号和7号长度补偿值中已有正100mm的数值四：调机流程1.在程式运行中不得更改任何参数值和不得按复位键,以及机台运动操作面板的按键（包括1号板结束时的替换暂停时间）2.如若要在1号板结束时的替换暂停时间更改数值,必须按复位键后更改3.更改数值后，须再次确认更改是否正确4.技术员可更改的参数项目为：（1）主程式G90 G10 P0 L2后的X<+/—0.05〉Y 〈+/—0.05〉Z <不得小于+1.5> （2）长度补偿值(3）半径补偿值(CG）<+0。

1/—0.05> (4）MDI模式的换刀指令为：M06 T＊*<盛方源:T01—T04><绮发：T01—T21〉5.在更改任何参数数值后，启动机台时必须使用：单节执行（在换模频繁时可不使用）、移动进给、切削进给来控制程式的运行速度减慢，并确认加工程式及参数更改是否正确6.在更改任何参数数值后，必须至少确认1 pcs/轴/板确认OK（若NG,重新调整后，还需确认）7.若在程式运行时，发生异常必须停止时，可按暂停键或紧急停止键，按下后不得进行任何动作,并及时报备注：用以上方法若有异常发生,需立即停止及报备,以便改善2011-6—13。

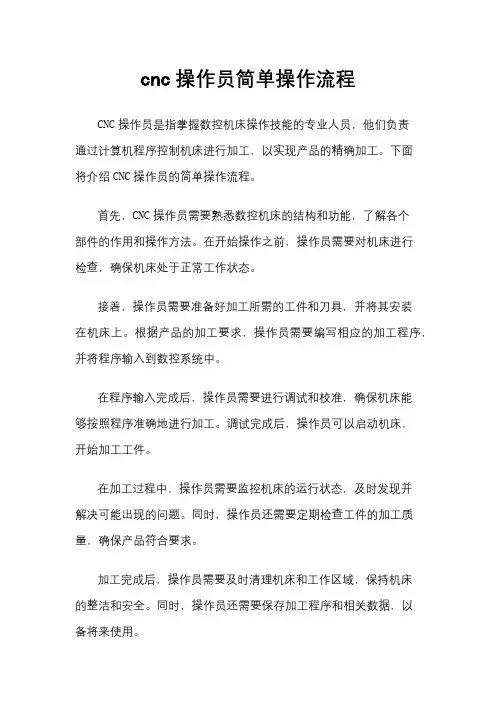

cnc操作员简单操作流程
CNC操作员是指掌握数控机床操作技能的专业人员，他们负责
通过计算机程序控制机床进行加工，以实现产品的精确加工。

下面
将介绍CNC操作员的简单操作流程。

首先，CNC操作员需要熟悉数控机床的结构和功能，了解各个
部件的作用和操作方法。

在开始操作之前，操作员需要对机床进行
检查，确保机床处于正常工作状态。

接着，操作员需要准备好加工所需的工件和刀具，并将其安装
在机床上。

根据产品的加工要求，操作员需要编写相应的加工程序，并将程序输入到数控系统中。

在程序输入完成后，操作员需要进行调试和校准，确保机床能
够按照程序准确地进行加工。

调试完成后，操作员可以启动机床，
开始加工工件。

在加工过程中，操作员需要监控机床的运行状态，及时发现并
解决可能出现的问题。

同时，操作员还需要定期检查工件的加工质量，确保产品符合要求。

加工完成后，操作员需要及时清理机床和工作区域，保持机床
的整洁和安全。

同时，操作员还需要保存加工程序和相关数据，以
备将来使用。

总的来说，CNC操作员的工作流程包括准备工作、程序编写、
机床调试、加工监控和清理整理等环节。

通过严格执行操作流程，
操作员可以保证产品的质量和生产效率，提高工作效率和生产效益。
