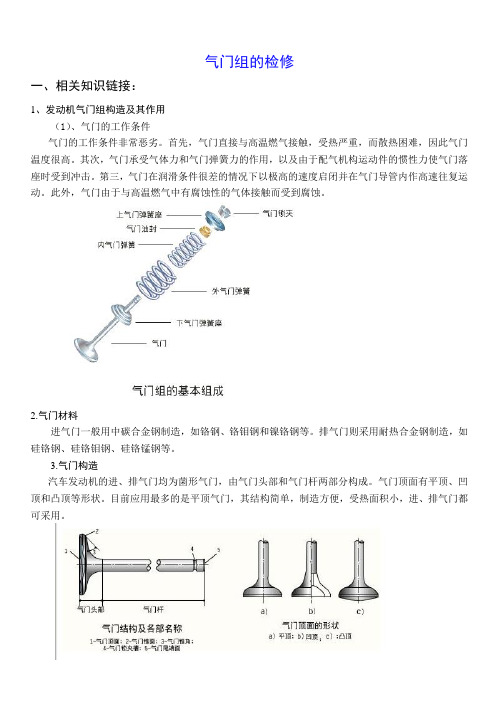

气门组的检修一、相关知识链接：1、发动机气门组构造及其作用（1）、气门的工作条件气门的工作条件非常恶劣。
首先，气门直接与高温燃气接触，受热严重，而散热困难，因此气门温度很高。
其次，气门承受气体力和气门弹簧力的作用，以及由于配气机构运动件的惯性力使气门落座时受到冲击。
第三，气门在润滑条件很差的情况下以极高的速度启闭并在气门导管内作高速往复运动。
此外，气门由于与高温燃气中有腐蚀性的气体接触而受到腐蚀。
2.气门材料进气门一般用中碳合金钢制造，如铬钢、铬钼钢和镍铬钢等。
排气门则采用耐热合金钢制造，如硅铬钢、硅铬钼钢、硅铬锰钢等。
3.气门构造汽车发动机的进、排气门均为菌形气门，由气门头部和气门杆两部分构成。
气门顶面有平顶、凹顶和凸顶等形状。
目前应用最多的是平顶气门，其结构简单，制造方便，受热面积小，进、排气门都可采用。
气门与气门座或气门座圈之间靠锥面密封。
气门锥面与气门顶面之间的夹角称为气门锥角。
进、排气门的气门锥角一般均为45°，只有少数发动机的进气门锥角为30°。
气门头部接受的热量一部分经气门座圈传给气缸盖；另一部分则通过气门杆和气门导管也传给气缸盖，最终都被气缸盖水套中的冷却液带走。
为了增强传热，气门与气门座圈的密封锥面必须严密贴合。
为此，二者要配对研磨，研磨之后不能互换。
气门杆有较高的加工精度和较低的粗糙度，与气门导管保持较小的配合间隙，以减小磨损，并起到良好的导向和散热作用。
气门尾端的形状决定于上气门弹簧座的固定方式。
采用剖分成两半且外表面为锥面的气门锁夹来固定上气门弹簧座，结构简单，工作可靠，拆装方便，因此得到了广泛的应用。
气门锁夹内表面有多种形状，相应地气门尾端也有各种不同形状的气门锁夹槽。
4.每缸气门数一般发动机每个气缸有两个气门，即一个进气门和一个排气门。
进气门头部直径比排气门大15％～30％，目的是增大进气门通过断面面积，减小进气阻力，增加进气量。
凡是进气门和排气门数量相同时，进气门头部直径总比排气门大。
发动机气门组的结构与维修发动机作为汽车的“心脏”，其内部结构复杂且精密。
气门组作为发动机换气过程中的关键部件，对于发动机的性能和运行起着至关重要的作用。
接下来，让我们一起深入了解发动机气门组的结构，并探讨其维修的相关知识。
一、气门组的结构气门组主要由气门、气门导管、气门弹簧、气门弹簧座、锁片等部件组成。
气门是控制进排气的关键部件，通常由耐高温、高强度的合金钢制成。
气门的头部形状和尺寸会根据发动机的设计和性能要求有所不同。
进气门头部一般较大，以增加进气量；排气门由于要承受更高的温度和压力，通常采用耐热钢制造，头部相对较小。
气门导管的作用是为气门的运动提供导向，保证气门能够准确地开闭。
它一般由铸铁或粉末冶金材料制成，内表面经过精密加工，与气门之间存在较小的间隙。
气门弹簧的作用是使气门在关闭时能够紧密贴合气门座，防止气体泄漏。
气门弹簧通常采用圆柱螺旋弹簧，为了避免共振，有的发动机还采用了变螺距弹簧或双弹簧结构。
气门弹簧座用于安装气门弹簧，并将弹簧的力传递给气门。
锁片则用于固定气门弹簧座，防止其在工作过程中脱落。
二、气门组的工作原理在发动机的工作循环中，进气门在进气行程时打开，让新鲜的混合气或空气进入气缸；排气门在排气行程时打开，将燃烧后的废气排出气缸。
气门的开闭动作是由凸轮轴通过挺柱、推杆等部件驱动的。
当凸轮轴上的凸桃转动时，推动挺柱向上运动，挺柱再通过推杆将力传递给摇臂，摇臂绕支点转动，从而压下气门，使气门打开。
当凸桃转过最高点后，气门在气门弹簧的作用下关闭。
三、气门组的常见故障1、气门磨损气门在长期的开闭过程中，与气门座不断摩擦，会导致气门头部和气门座的磨损。
磨损严重时会影响气门的密封性，导致气缸压力下降，发动机功率降低。
2、气门导管磨损气门导管磨损会导致气门运动的导向不良，气门摆动加剧，从而加速气门和气门座的磨损，还可能导致机油消耗增加。
3、气门弹簧失效气门弹簧长期在高温、高压的环境下工作，可能会出现弹力减弱、变形甚至断裂的情况。
课题气门组的构造与维修教学目标能力目标1、掌握气门拆装的技能；2、培养学生注意观察、勤于动脑、动手、善于反思、分析与总结的良好学习习惯。
知识目标1、掌握气门组零件的结构2、掌握气门组零件的相关知识素质目标1、培养学生分析问题和解决实际问题的综合能力；2、培养学生的团队合作精神和交流合作能力。
教学重点气门组零件的结构及相关知识教学难点气门的拆装教学准备投影仪、发动机翻转台、气门弹簧压缩器课型理实一体课授课课时4课时教学过程教学内容教学方法与手段时间一、导入清点人数、组织秩序，并导入项目课程。
复习提问：配气机构的组成？气门组、气门传动组讲授法；多媒体课件1分钟二、教学实施1、资讯组织学生分组观察气门组零件。
气门组作用：密闭气缸组成：气门、气门弹簧、气门导管、气门座讲授法、情景教学法；多媒体课件、实物演示8分钟2、初步训练布置任务：了解气门组零件的结构，并掌握气门拆装要领。
分组讨论，小组交流：学生分成两组依据布置的任务制定出项目实施计划，确定工作步骤和顺序，并进行交流。
一、气门1、构造：头部、杆身和带密封锥面的气门顶组成讨论法、演示法；实物8分钟杆身头部1）气门头部平顶凸顶凹顶气门锥角：气门头部与气门座圈接触的锥面与气门顶部平面的夹角。
2）杆身凹槽2、气门的工作条件与材料1)工作条件：a.高温而冷却和润滑困难。
排气：900-1100K，进气：600-700K；b.阀盘与阀座受惯性力和弹簧力的冲击作用尤其是气阀间隙的存在，冲击负荷显著增加；c.气阀受热膨胀，可引起阀杆在导管中卡住2）材料：进气阀用普通合金钢，铬钢或镍钢。
排气阀用耐热合金钢。
二、气门导管1、作用：为气门的运动导向，保证气门直线运动兼起导热作用。
2、工作条件：工作温度较高，约500K。
润滑困难，易磨损。
3、材料：用含石墨较多的铸铁，能提高自润滑作用。
4、结构：气门导管卡环缸盖三、气门座及座圈1、作用：靠其内锥面与气门锥面的紧密贴合密封气缸。
发动机双⽓门、三⽓门、四⽓门拆装教程及检修⽅法！⽓门是发动机的⼀个重要零件。
⽓门的作⽤是专门负责向发动机内输⼊空⽓并排出燃烧后的废⽓。
⽓门⼯作环境恶劣，直接与燃⽓接触，排⽓门最⾼温度可达800℃，⼜处于润滑循环的末端，再加上⽓门⼯作时开启关闭动作频繁，⽓门组零件极易产⽣损伤。
因此，要注意对⽓门组零件的检修，以保证其处于正常的⼯作状态。
⼀、⽓门的检修1．⽓门组的拆却⽓门组在组装完毕后，弹簧处于预紧状态，如拆卸不当，弹簧弹出会击伤⼈体，因此，在拆卸⽓门组时必须使⽤专门的⽓门弹簧拆卸器进⾏规范操作，⽅能保证安全拆卸⽓门组。
拆卸时使⽤弹簧拆卸器将弹簧座连同已被预紧的弹簧⼀起压下，使锁销处于⾃由状态可⽅便取下。
然后再将弹簧座连同弹簧⼀起慢慢放松，直⾄弹簧处于完全放松的⾃由状态，即可轻松取出弹簧座、弹簧和⽓门。
拆双⽓门发动机1、将螺栓拧⼊上缸盖对应位置2、使⽤⽓门拆卸⼯具下压取出⽓门弹簧上锁⽚3、配合磁⼒棒将⽓门锁⽚吸出4、取出⽓门弹簧与⽓门⽓座拆三⽓门发动机1、将⽓门拆卸⼯具放⼊对应位置，拧紧螺栓2、将⽓门压⽚放置对应位置，并拧⼊螺母3、⽤扳⼿顺时针旋转，下压⽓门压⽚，漏出⽓门弹簧锁⽚4、配合磁⼒棒将⽓门锁⽚吸出5、慢慢松开螺母，取出⽓门弹簧拆四⽓门发动机1、将⽓门弹簧压缩器顶端拧⼊上缸盖对应位置2、下压⽓门弹簧压缩器⼀端，配合磁⼒棒将⽓门锁⽚吸出3、取出⽓门弹簧后，可调节位置拆卸另外⽓门⽓门的检查与修理（1）检查⽓门头部和杆的弯度，⽓门杆端部变形或磨损时应进⾏修正，修正值必须是最⼩值。
研磨⽓门⾯。
（2）⽓门厚度⼩于极限值时更换⽓门。
在维修时，要检验每个⽓门杆尾端有⽆偏摆、磨损和弯曲。
（3）检查每个⽓门的⼯作⾯和杆有⽆磨损、烧毁或变形，如有必要，应进⾏更换。
（4）⽓门杆尾端偏摆使⽤限度：进⽓门为0. 1 mm，排⽓门为0.1 mm。
测量⽓门头厚度标准值：进⽓门为1. 0 mn，排⽓门为1. 5 mm。
使⽤限度：进⽓门为0.7 mm，排⽓门为1. 0 mm。
模块四：气门组的检修一、相关知识链接：1、发动机气门组构造及其作用（1）、气门的工作条件气门的工作条件非常恶劣.首先，气门直接与高温燃气接触，受热严重,而散热困难,因此气门温度很高。
其次,气门承受气体力和气门弹簧力的作用，以及由于配气机构运动件的惯性力使气门落座时受到冲击。
第三，气门在润滑条件很差的情况下以极高的速度启闭并在气门导管内作高速往复运动。
此外，气门由于与高温燃气中有腐蚀性的气体接触而受到腐蚀。
2.气门材料进气门一般用中碳合金钢制造，如铬钢、铬钼钢和镍铬钢等。
排气门则采用耐热合金钢制造，如硅铬钢、硅铬钼钢、硅铬锰钢等。
3.气门构造汽车发动机的进、排气门均为菌形气门,由气门头部和气门杆两部分构成。
气门顶面有平顶、凹顶和凸顶等形状。
目前应用最多的是平顶气门,其结构简单，制造方便，受热面积小,进、排气门都可采用。
气门与气门座或气门座圈之间靠锥面密封.气门锥面与气门顶面之间的夹角称为气门锥角。
进、排气门的气门锥角一般均为45°，只有少数发动机的进气门锥角为30°。
气门头部接受的热量一部分经气门座圈传给气缸盖;另一部分则通过气门杆和气门导管也传给气缸盖，最终都被气缸盖水套中的冷却液带走.为了增强传热，气门与气门座圈的密封锥面必须严密贴合。
为此，二者要配对研磨,研磨之后不能互换。
气门杆有较高的加工精度和较低的粗糙度,与气门导管保持较小的配合间隙,以减小磨损，并起到良好的导向和散热作用。
气门尾端的形状决定于上气门弹簧座的固定方式.采用剖分成两半且外表面为锥面的气门锁夹来固定上气门弹簧座，结构简单,工作可靠，拆装方便，因此得到了广泛的应用。
气门锁夹内表面有多种形状，相应地气门尾端也有各种不同形状的气门锁夹槽.4。
每缸气门数一般发动机每个气缸有两个气门，即一个进气门和一个排气门。
进气门头部直径比排气门大15％～30％，目的是增大进气门通过断面面积，减小进气阻力，增加进气量.凡是进气门和排气门数量相同时，进气门头部直径总比排气门大.每缸两气门的发动机又称两气门发动机.现代高性能汽车发动机普遍采用每缸三、四、五个气门，其中尤以四气门发动机为数最多.四气门发动机每缸两个进气门，两个排气门。
