蓝牙的倒F型天线设计引言蓝牙是一种支持设备短距离通信(一般是1Om之内)的无线电技术，能在设备之间进行无线信息交换，其工作频段是2.4～2.483 GHz的全球通信自由频段，目前已广泛应用在移动通信设备中。
天线是蓝牙无线系统中用来传送与接收电磁波能量的重要必备组件。
由于目前技术尚无法将天线整合至半导体芯片中，故在蓝牙模块里除了核心的系统芯片外，天线是另一个影响蓝牙模块传输特性的关键性组件。
本文给出了一款倒F型天线的设计，该天线尺寸小，设计简约，制造成本低，工作效率高，适用于蓝牙系统应用。
1 天线设计倒F型天线是上世纪末发展起来的一种天线，具有结构简单、重量轻、可共形、制造成本低、辐射效率高、容易实现多频段工作等独特优点，因此，近几年来，倒F型天线得到了广泛的应用研究和发展。
倒F天线是在倒L天线abc的垂直元末端加上一个倒L结构edb构成。
它使用附加的edb结构来调整天线和馈电同轴线的匹配。
该天线具有低轮廓结构，辐射场具有水平和垂直两种极化，另外由于结构紧凑而且具有等方向辐射特性，同时其良好的接地设计可以有效提高天线的工作效率。
图1所示是典型的倒F 型天线结构图，该天线可以看作是e端短路，a端开路的谐振器，所以，a端电压最大，电流为零，e端电压为零，电流最大。
由于倒F天线的结构中包含了接地的金属面，可以降低对射频模块中接地金属面的敏感度，因此非常适合用于片上系统。
另外，由于倒F天线只需利用金属导体配合适当的馈线来调整天线短路端到接地面的位置，因而制作成本较低，可以直接与PCB电路板焊接在一起。
图2所示为倒F型天线在电路板上的布置图。
倒F型天线在电路板上的布置图2 测量基本原理图3所示是一个网络分析仪的原理框图。
在对倒F天线进行测量时，先由仪器发出扫频信号，并将该信号通过输出口送到被测设备，当信号通过设备后，再送回网络分析仪。
网络分析仪的原理框图由于待测设备的输入阻抗与网络分析仪的输出阻抗不可能理想匹配，因而必然会发射一部分信号。
蓝牙天线设计目前最常见的蓝牙天线有偶极天线（dipole antenna）,倒 F 型天线（planar inverted F anternna）、曲流线型天线（meander line antenna）、微小型陶瓷天线（ceramic antenna）、液晶聚合体天线（lcp）和棒状天线（2.4G 频率专用）等。
由于这些具有近似全向性的辐射场型以及结构简单、制作成本低的优点，所以非常适合嵌入蓝牙技术装置使用。
下面主要介绍 4 种天线的设计方法。
1、倒F 型天线倒F型天线是由于其结构与倒置的英文字母 F 相似而得名。
如下图 1 所示。
其中（L+H）只有四分之一波长，而且在其结构中已经包含有接触地金属面，可以降低对模块中接地金属米难的敏感度，所以非常适合用在蓝牙模块装置中。
另外一方面，由于倒 F 型天线只需要利用金属导体配合适当的馈线及天线短路到接地面的位置，故其制作成本低，而且可以直接与pcb电路板焊接在一起，一体化设计。
倒 F 型天线的天线体可以为线状或者片状，若以金属片制作则可以为SMD（suerface-mountde device）组件焊接在电路板上达到隐藏天线的目的。
此时为了支撑金属片不与接地金属面产生短路，通常会在金属片与接地面之间加入绝缘介质。
当使用介电常数较高的绝缘材料还可以缩小蓝牙天线尺寸。
图 2 给出了倒 F 型天线的pcb设计封装参数。
作为板载天线的一种，倒 F 型天线设计成本低但是增加了一定的体积，但是实际应用中是最长见一的一种。
倒 F 型天线是1/4 波长天线，除去其天线接入点外，其外轮廓为L 形状。
图 2 中蓝牙天线接入点与蓝牙芯片的天线引脚相连接，外轮廓L 型短边接地，天线接入点介于地和天线开放端之间。
板载F型天线一般放在pcb 顶层，铺地一般放在顶层并位于天线附近，但天线周围务必不能放置地，周围应是净空区。
图 3 给出了倒 F 型天线在PROTEL 中制作成板载天线的应用示范：2、曲流型天线曲流型天线的长度比较难确定。
蓝牙天线设计————————————————————————————————作者：————————————————————————————————日期：ﻩ蓝牙天线设计目前最常见的蓝牙天线有偶极天线（dipole anｔennａ）,倒Ｆ型天线(planar ｉnveｒted F aｎterｎｎa)、曲流线型天线（meaｎder lｉne antenna）、微小型陶瓷天线(ceｒamic aｎtenna)、液晶聚合体天线（lcｐ)和棒状天线(2.4Ｇ频率专用)等。
由于这些具有近似全向性的辐射场型以及结构简单、制作成本低的优点，所以非常适合嵌入蓝牙技术装置使用。
下面主要介绍 4 种天线的设计方法。
1、倒F 型天线倒F型天线是由于其结构与倒置的英文字母 F 相似而得名。
如下图 1 所示。
其中（Ｌ+Ｈ)只有四分之一波长,而且在其结构中已经包含有接触地金属面,可以降低对模块中接地金属米难的敏感度,所以非常适合用在蓝牙模块装置中。
另外一方面,由于倒 F 型天线只需要利用金属导体配合适当的馈线及天线短路到接地面的位置,故其制作成本低,而且可以直接与pcb电路板焊接在一起,一体化设计。
倒 F 型天线的天线体可以为线状或者片状,若以金属片制作则可以为ＳMD(sｕerfaｃe-mounｔde device）组件焊接在电路板上达到隐藏天线的目的。
此时为了支撑金属片不与接地金属面产生短路,通常会在金属片与接地面之间加入绝缘介质。
当使用介电常数较高的绝缘材料还可以缩小蓝牙天线尺寸。
图 2 给出了倒 F 型天线的pｃｂ设计封装参数。
作为板载天线的一种，倒 F 型天线设计成本低但是增加了一定的体积，但是实际应用中是最长见一的一种。
倒Ｆ型天线是1/4 波长天线,除去其天线接入点外,其外轮廓为L 形状。
图 2 中蓝牙天线接入点与蓝牙芯片的天线引脚相连接，外轮廓Ｌ型短边接地,天线接入点介于地和天线开放端之间。
板载F型天线一般放在pcb 顶层，铺地一般放在顶层并位于天线附近，但天线周围务必不能放置地，周围应是净空区。
几种低功耗蓝牙板载天线设计
一直以来，无论是智能手机、还是笔记本电脑、亦或是平板电脑，蓝牙都是智能设备的标配。
随着移动互联网的发展，现在涌现出大量的智能可穿戴设备，而支撑这些应用的发展不仅需要移动软件支持，同样也需要无线传感技术的支持，蓝牙依然是无线连接的首选通信方式。
蓝牙技术，就是这中间最重要的一环。
不仅要求通讯灵敏度，还需要小型化，更需要低功耗，更重要的是要低成本。
Bluetooth 4.0版本的出现，解决了这些问题，它包含Bluetooth Smart（低功耗）功能，具有以下特点：
1）能耗低
2）成本低
3）标准纽扣电池能让设备运行数年。
引言蓝牙是一种支持设备短距离通信(一般是1Om之内)的无线电技术，能在设备之间进行无线信息交换，其工作频段是2.4～2.483 GHz的全球通信自由频段，目前已广泛应用在移动通信设备中。
天线是蓝牙无线系统中用来传送与接收电磁波能量的重要必备组件。
由于目前技术尚无法将天线整合至半导体芯片中，故在蓝牙模块里除了核心的系统芯片外，天线是另一个影响蓝牙模块传输特性的关键性组件。
本文给出了一款倒F型天线的设计，该天线尺寸小，设计简约，制造成本低，工作效率高，适用于蓝牙系统应用。
1 天线设计倒F型天线是上世纪末发展起来的一种天线，具有结构简单、重量轻、可共形、制造成本低、辐射效率高、容易实现多频段工作等独特优点，因此，近几年来，倒F型天线得到了广泛的应用研究和发展。
倒F天线是在倒L天线abc的垂直元末端加上一个倒L结构edb构成。
它使用附加的edb结构来调整天线和馈电同轴线的匹配。
该天线具有低轮廓结构，辐射场具有水平和垂直两种极化，另外由于结构紧凑而且具有等方向辐射特性，同时其良好的接地设计可以有效提高天线的工作效率。
图1所示是典型的倒F型天线结构图，该天线可以看作是e端短路，a端开路的谐振器，所以，a端电压最大，电流为零，e端电压为零，电流最大。
由于倒F天线的结构中包含了接地的金属面，可以降低对射频模块中接地金属面的敏感度，因此非常适合用于片上系统。
另外，由于倒F天线只需利用金属导体配合适当的馈线来调整天线短路端到接地面的位置，因而制作成本较低，可以直接与PCB电路板焊接在一起。
图2所示为倒F型天线在电路板上的布置图。
倒F型天线在电路板上的布置图2 测量基本原理图3所示是一个网络分析仪的原理框图。
在对倒F天线进行测量时，先由仪器发出扫频信号，并将该信号通过输出口送到被测设备，当信号通过设备后，再送回网络分析仪。
网络分析仪的原理框图由于待测设备的输入阻抗与网络分析仪的输出阻抗不可能理想匹配，因而必然会发射一部分信号。

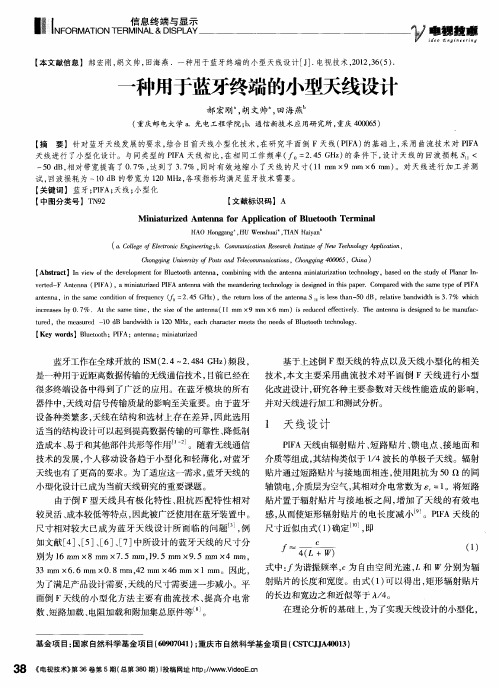

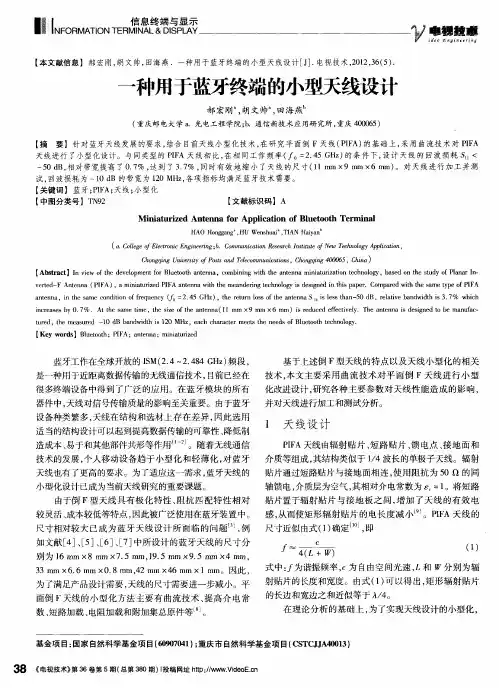

一种小型化蓝牙印刷天线的设计中心议题*提出了一种小型化蓝牙印刷天线*给出了具体设计及实现解决方案*降低电磁波在介质中传播的波长*将偶极天线的两个振子固定在介质基板上随着通信技术的发展,短距离无线通信以其快速、便捷的优势,成为了室内通信中不可替代的通信手段。
蓝牙(Bluetooth)是一种能够支持短距离无线通信的无线电技术,现已广泛应用于移动电话、便携式电脑等设备中,普遍接受它的工作频段为2.4GHz—2.484GHz。
天线作为通信系统中重要的能量转换部件,承担着信号的发射、接收任务,而其工作频段又与其物理尺寸直接相关,大尺寸的天线往往占据了一个系统的主要空间,影响系统小型化。
目前的蓝牙天线,尺寸都比较大，开展蓝牙天线的小型化研究,降低蓝牙系统的整体尺寸,是十分必要的。
常见的蓝牙天线主要分为偶极天线、PIFA天线和陶瓷天线三种。
PIFA 天线属于单极子天线,它的反射损耗对地板大小比较敏感,同时,其远场辐射不均匀,难以满足手机、蓝牙耳机等终端设备对天线的全向辐射要求;陶瓷天线普遍增益较小;偶极天线易于实现较大的增益和较小的反射损耗,但其电长度一般都是波长的1/2。
按此计算工作在2. 45GHz的蓝牙天线需有约60mm长,而普通手机的大小一般是110mm ×40mm,蓝牙USB设备的大小一般是50mm×16mm甚至更小,蓝牙耳机的尺寸一般是33mm×10mm。
如此长的天线尺寸显然占据了手机、蓝牙耳机等终端设备巨大的设计空间,不利于系统的小型化。
本文设计的蓝牙天线,是基于印刷偶极天线的模式,天线印刷在FR—4介质板上,采用曲流技术,具有尺寸小、全向辐射等优点。
1蓝牙天线的设计曲流技术是一种常见的天线小型化技术,通过弯折实现曲流,可以有效减小天线的物理尺寸。
弯折也会造成天线的增益等性能的降低,因此,在弯折时各段金属线的间距,弯折的各段金属线的长度的选取就成为能否在最小限度的降低天线性能的同时实现小型化的重要因素。

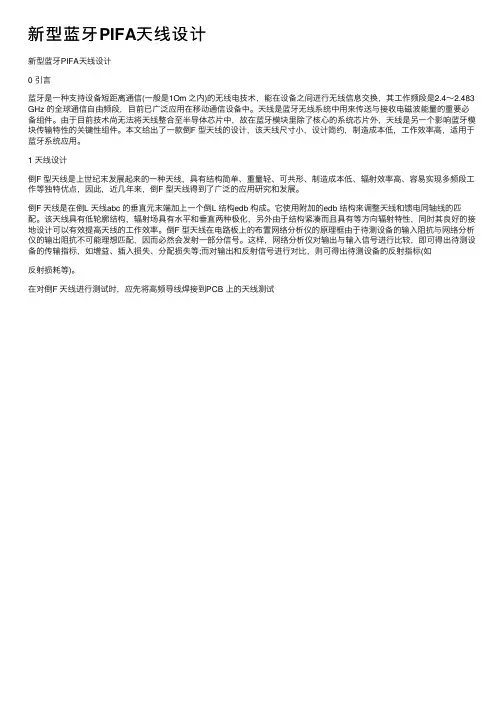

新型蓝⽛PIFA天线设计
新型蓝⽛PIFA天线设计
0 引⾔
蓝⽛是⼀种⽀持设备短距离通信(⼀般是1Om 之内)的⽆线电技术，能在设备之间进⾏⽆线信息交换，其⼯作频段是2.4～2.483 GHz 的全球通信⾃由频段，⽬前已⼴泛应⽤在移动通信设备中。
天线是蓝⽛⽆线系统中⽤来传送与接收电磁波能量的重要必备组件。
由于⽬前技术尚⽆法将天线整合⾄半导体芯⽚中，故在蓝⽛模块⾥除了核⼼的系统芯⽚外，天线是另⼀个影响蓝⽛模块传输特性的关键性组件。
本⽂给出了⼀款倒F 型天线的设计，该天线尺⼨⼩，设计简约，制造成本低，⼯作效率⾼，适⽤于蓝⽛系统应⽤。
1 天线设计
倒F 型天线是上世纪末发展起来的⼀种天线，具有结构简单、重量轻、可共形、制造成本低、辐射效率⾼、容易实现多频段⼯作等独特优点，因此，近⼏年来，倒F 型天线得到了⼴泛的应⽤研究和发展。
倒F 天线是在倒L 天线abc 的垂直元末端加上⼀个倒L 结构edb 构成。
它使⽤附加的edb 结构来调整天线和馈电同轴线的匹配。
该天线具有低轮廓结构，辐射场具有⽔平和垂直两种极化，另外由于结构紧凑⽽且具有等⽅向辐射特性，同时其良好的接地设计可以有效提⾼天线的⼯作效率。
倒F 型天线在电路板上的布置⽹络分析仪的原理框由于待测设备的输⼊阻抗与⽹络分析仪的输出阻抗不可能理想匹配，因⽽必然会发射⼀部分信号。
这样，⽹络分析仪对输出与输⼊信号进⾏⽐较，即可得出待测设备的传输指标，如增益、插⼊损失、分配损失等;⽽对输出和反射信号进⾏对⽐，则可得出待测设备的反射指标(如
反射损耗等)。
在对倒F 天线进⾏测试时，应先将⾼频导线焊接到PCB 上的天线测试。
