眼和视觉(二)优秀课件

1、在研究凸透镜成像的实验中，光屏上出现了一 个与烛焰大小基本相等的清晰的像，如图所示， 此时，发现物距u和像距v的关系是 相等 ，而 此时的物距等于两倍焦距，据此：
CB
020Βιβλιοθήκη A4060
80 cm
（1）、可知此透镜的焦距是 15cm 。
（2）、若保持蜡烛的位置不变，将凸透镜调到A 点时，移动光屏，光屏上又一次出现了一个像， 这个像一定是 倒立、缩小的实像 。
•防盗门上的“猫眼”是 凸透镜还是凹透镜?
CB
0
20
A
40
60
80 cm
（3）、若保持蜡烛的位置不变，将凸透镜调到B 点时，移动光屏，光屏上再一次出现了一个像， 这个像一定是 倒立、放大的实像 。
CB
0
20
A
40
60
80 cm
（5）、如果继续移动凸透镜并调到C点，此时通 过凸透镜所成的像必定是 正立、放大的虚像 。
（6）、若把凸透镜固定在A点不动， 移动光屏找 到蜡烛位于零刻度处的像，然后把蜡烛从0刻度向 B点移动，为了找像，应使光屏向 远离透镜 方向 移动，光屏上的像的大小变化情况是（ A ）：
（2）、按P29的表格步骤找出不同位置 的像：
(1) u>2 f (2) f <u<2 f (3) u< f
（3）、像的位置确定后记下像的各个特 点：位置、大小、正倒、虚实等。
凸透镜成像作图口诀：
平行过焦点， 过焦反平行， 经心直传去， 三取二便成。
fu＜uu＝＝＞＜uf＜22fff2f f|＜vv不＞v|＝＞＜22fuf2f成缩等放小大 像倒正立立 实虚像 物和像在镜的两同侧
不成像
2、成像规律
1、两个分界点
A、二倍焦距处是缩小实像和 放大实像的分界点 B、焦点是实像和虚像的分界点
2、物、像的移动方向一致
物近像远大 A、当物体从远处向凸透镜的焦点靠近时，
实像不断变大，像距也不断变大；
B、当物体从透镜向焦点靠近时，虚像不 断变大。
1、在研究凸透镜成像规律的实验中，在光具座上 从左向右依次放蜡烛、凸透镜和光屏，并使它们 的中心大致在同一高度上，其目的是使像成在光 屏中央。
C、实像总是倒立的， 虚像总是正立的。
3、凸透镜的应用
1、
2、幻灯机、投影仪
利用物距大于焦距小于二倍焦距 即：2f >u >f 时，像距v > 2f 制做而成。
3、放大镜
利用物距小于焦距，即：u < f 时，在凸透镜后面形成虚像。
所以用放大镜看书时，镜子要靠 近书，远了则看不清除。
成像特点：正立、放大的虚像。
F
F
①跟主轴平行的光线经凹透镜折射后，折射光线的反向延长
线后通过焦点；
②通过光心的光线经过透镜后，传播方向不变；
③好象要过凹透镜另一侧的焦点的光线经凹透镜折射后，
折射光线跟主光轴平行。
讨论2：改用凹透镜时
2F
F
F
2F
O
不管像距如何，都得到一个正立、缩小的虚像。 此时像距的范围是：v<u
3、照相机的镜头相当于一个 凸透镜 ，用照相机 拍照时，被拍摄的物体在底片上成一个 倒立 、 缩小 的 实 像。
当于一面 凸透 （凹、凸透）镜。
5、用凸透镜观察地图时，应把地图放在凸透镜的
A、焦点以内
B、焦点上
C、一到二倍焦距之间 D、二倍焦距之外
6、测绘人员绘制地图时，常常需要在高空的飞机 上向地面照相，称航空摄影。若航空摄影使用的 照相机的镜头的焦距为50毫米，则底片与镜头间 的距离为
A、100毫米以外 B、50毫米以内 C、略大于50毫米 D、恰为50毫米
7、放大镜是（ 凸透 ）镜，它成的像和投 影仪成的像的相同点是：都是（ 放大 ）
的像；不同点是（
放大镜成正立放大的虚像，投影仪
成倒立放大的实像。
8．在一张报纸上铺上一张透明塑
料纸，用筷子在塑料纸上滴一个水珠
（直径约为5mm），透过扁圆的水珠 看报纸上的字，字是 放大（放大、 缩小）、 正立 （倒立、正立）、 - 虚像 （实像、虚像），小水珠相
眼和视觉(二)优秀课件

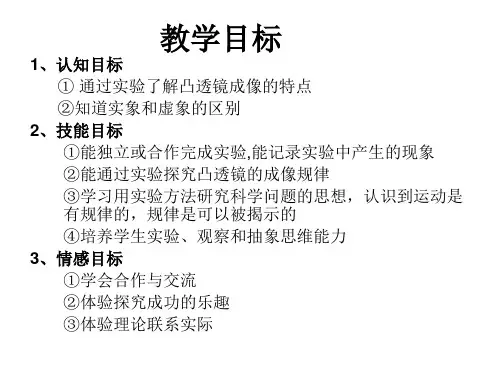

二、凸透镜成像
1、实验
物距
像距
(u)
(ν)
1、几个概念
（1）物距(u)：物体到凸透镜中心的距离 （2）像距(v)：像到凸透镜中心的距离
2、实验注意事项： 调整凸透镜和光屏的高度，使烛焰中心、
凸透镜中心、光屏中心在同一高度上。
3、步骤： （1）、点燃蜡烛，确定烛焰与透镜的距 离（u）然后来回移动光屏，直到光屏上 出现光亮的圆点，才读出焦点的位置， 确定焦距（f）
A、逐渐增大 B、逐渐减小 C、不变 D、先小后大
CB
A
0
20
40
60
80 cm
若用纸挡住一部分凸透镜，则 所成的实像会发生什么变化？
所成的实像会变暗，但大小不变， 仍成整个的像
3、实像和虚像的区别
A、实像是折射光线（或反射光线）实际会聚 而
成的， 虚像是折射光线（或反射光线）的反向延长 线相交而成的。 B、实像既能呈现在光屏上观察，又能用眼睛直 接观察， 虚像只能用眼睛观察。
离在（小于一倍焦距）成正立的、放大的、虚
像的原理工作。
3、如果要得到一个放大的实像应把物体放在
（ 一 倍 )与（ 二倍焦距）之间， 如果要得 到一个放大的虚像应把物体放在( 一倍焦距）之
内。
4、 照相机是利用物体到透镜的距离在
（ 二倍焦距 ）之外， 在胶片上成 （ 缩小 ）、（ 倒立 ）
的实像的原理。
5、幻灯机的镜头相当于一个（ 凸透 ） 镜，将幻灯片放在镜头后（ f<u<2f ）的 位置上，通过镜头可以看到物体的（ 倒立） （ 放大）的（ 实 ）像。
6、常用的放大镜，实质上是一个（凸透 ） 镜，使用时应把物体放在放大镜的（ u<f ）
位置上，通过放大镜可以看到物体的
（ 正立 ）（ 放大 ）的（虚 ）像。
4、幻灯机的镜头相当于一个 凸透镜 ，为了在屏 幕上得到一个放大的像，必须使幻灯片到镜头的 距离在 一至两倍焦距间 范围内，而镜头到银 幕的距离应在 两倍焦距以外 。
练习
1、已知 f=10cm，如果把物体放在25cm的地
方，则在光屏上会得到一个（ 倒 立 ）， （ 缩 小 ）的（ 实 ）像。
2、人们使用的放大镜是利用物体到透镜的距
