灰渣混凝土空心隔墙板施工工艺ppt课件

灰渣混凝土空心隔墙板的施工技术【摘要】随着国家可持续发展战略的提出，建筑工程节能与建材革新越来越受到关注，不断涌现出的新型绿色、环保、节能、经济、适用的材料被广泛的推广应用。

灰渣混凝土空心隔墙板属于一种轻质隔墙板材，有显著的优点和广阔的应用前景。

本文主要介绍灰渣混凝土空心隔墙板的特点、施工工艺技术和质量控制要点等，旨在推广该技术的应用和供类似工程借鉴。

【关键词】墙板；特点；施工工艺；效益1灰渣混凝土空心隔墙板的特点传统的砌体施工工艺经过多年的研究和实践已经形成成熟的施工体系，但是由于材料和工艺原因不可避免的存在诸多质量隐患，例如砌筑平整度较差、灰缝厚薄不一，抹灰找平易出现空鼓开裂等质量隐患。

灰渣混凝土空心隔墙板（以下简称墙板）主要集料有炉渣、矿渣、粉煤灰、经煅烧或自燃的煤矸石、房屋建筑工程、道路工程、市政工程施工废弃物等废渣等[1]，胶结材料一般为普通硅酸盐水泥和一定比例的胶粉，以纤维或钢筋为增强材料，经挤压成型，无需蒸汽养护，是一种绿色、环保、节能的建材，采用中空、凹凸槽、倒角边设计，具有质量轻、强度高、抗震好、不易变形、节能保温、隔声、防火、防水等特点。

墙板施工过程中无需施工过梁、构造柱等二次结构，平整度可达到免抹灰、直接粘贴墙面砖或墙纸，具有施工便捷、缩短墙体施工周期等优点，不仅降低了成本，而且缩减了工期，创造了良好的经济效益和社会效益。

2施工准备工作熟悉设计图纸，绘制墙板隔墙立面和平面的排版图，编制详细的施工方案，掌握与内墙墙板相关的施工技术规范、标准和图集，根据施工进度计划编制人、机、料的进场计划。

编制施工技术交底，在施工前对作业班组进行工艺要求和质量标准的交底和培训。

选择合适的场地堆放墙板，现场应具备满足墙板垂直运输的施工电梯，尺寸应满足吊运墙板的要求，提升能力能满足安装进度的需求。

墙板进场之前，将楼层清理干净，工序交接完成并办理书面移交。

进场的墙板应有合格的检测报告和出厂合格证书。

浅谈灰渣混凝土空心隔墙板在填充墙工程中的施工方法前言:随着装配式工程的发展，砌块及页岩多孔砖越来越被灰渣混凝土空心隔墙板所取代，并在许多省得到了推广，并广泛用于多震地区如台湾、日本等。

关键词：灰渣混凝土、空心隔墙板、墙板、安装我公司承建的图书馆项目总建筑面积29488.77㎡，结构类型为：框架剪力墙结构/框架结构，外围护墙采用页岩多孔砖填充砌筑，内围护墙除楼梯间、卫生间、电梯井、设备管道井外均采用120厚的灰渣混凝土空心隔墙板安装。

本工程使用灰渣混凝土空心隔墙板安装面积达到15000平方米。

根据中华人民共和国国家标准JGJ/T 157-2014轻质墙板施工规程要求，墙高4.5米以下的墙体按照轻质墙板施工规程和构造图集采用一板到顶和错缝驳接安装方法，错缝高度为300~500㎜。

墙高超过4.5的墙体采用构造柱加圈梁的施工方法，在墙体中部设置圈梁。

长度超过6.0米以上的墙体设置构造柱。

为了满足7度抗震要求，增设“U”型抗震钢卡，所有墙体与结构柱、梁相接处均为刚性连接，即高强粘结胶浆与结构梁柱连接，辅以“U”型钢卡固定，墙体顶端为每块墙板布置一个。

一、灰渣混凝土空心隔墙板安装方法（下楔顶板法）1、拌制粘结胶浆：按配方均匀拌合，干湿适中;视安装时湿度情况调节用粘结剂量。

2、与墙板相接触的墙、砼柱等均用1：3胶液涂刷湿润，便于胶结。

如已抹灰，须先清除抹灰砂浆层，再清灰、涂刷。

3、与其它墙、柱接触处立面抹增强粘接胶浆。

4、按墙体净高选用不同长度的墙板，侧立、凹槽向上，用6寸毛刷蘸胶液湿润，抹上备制好的粘结胶浆（顶面、凹槽、侧面）。

有预留管线处应在墙板上先切割管槽。

为防止顶面胶浆掉入孔中，预先用泡沫棒堵墙板上端孔，增大胶浆接触面从而增强顶面与梁板的粘结力。

5、安装一板到顶的墙板采用下楔法：由两人将墙板扶正就位，一人拿撬棒。

就位后，由一人在一侧推挤，准确对线。

一人用撬棒将墙板撬起，边撬边挤，并通过撬棒的移动，使墙板移在线内，使粘结胶浆均匀填充接缝（以挤出浆为宜），一人准备木楔，拿好铁锤，待对准线的时候，撬棒撬起墙板不动，用木楔固定，铁锤敲紧。

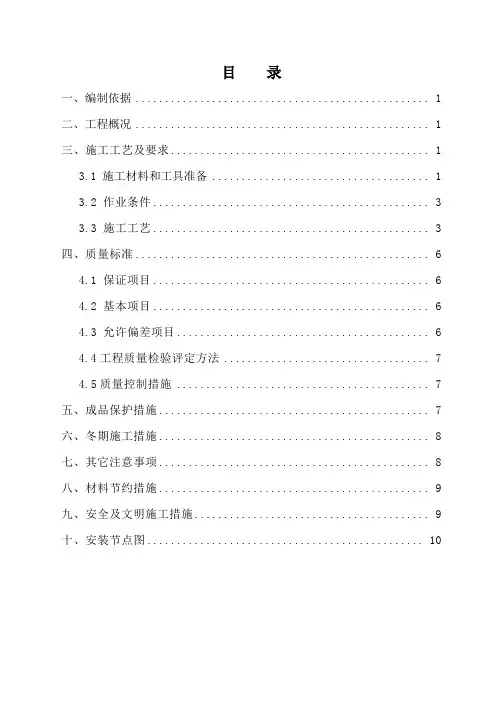

目录一、编制依据 (1)二、工程概况 (1)三、施工工艺及要求 (1)3.1 施工材料和工具准备 (1)3.2 作业条件 (3)3.3 施工工艺 (3)四、质量标准 (6)4.1 保证项目 (6)4.2 基本项目 (6)4.3 允许偏差项目 (6)4.4工程质量检验评定方法 (7)4.5质量控制措施 (7)五、成品保护措施 (7)六、冬期施工措施 (8)七、其它注意事项 (8)八、材料节约措施 (9)九、安全及文明施工措施 (9)十、安装节点图 (10)灰渣混凝土空心隔墙板施工方案一、编制依据1、《贵州大学花溪校园二期扩建工程B1~B6楼工程施工图》2、《建筑轻质条板隔墙技术规程》JGJ/T157-20083、《轻隔墙条板质量检验评定标准》DBJ01-29-20004、《墙体材料应用统一技术规范》GB50574－20105、《建筑工程施工质量验收统一标准》GB50300—20016、《灰渣混凝土空心隔墙板》GB/T23449-20097、《灰渣混凝土空心隔墙板应用技术》鸿熠新型建材有限公司厂标二、工程概况本工程建于贵州省贵阳市，作为学生宿舍使用，包括6栋学生宿舍楼及一栋3层食堂，建筑占地面积：8551.35平方米，总建筑面积：93678.56m²，地上建筑面积：88647.59m²，地下一层面积：5003.97m²，建筑高度：1#楼~6#楼为49.40m,建筑层数14层、B区食堂为10.90m，建筑层数3层，本工程结构形式为框剪结构，本工程建筑分类：二类，建筑耐火等级：二级。

主要构件耐火极限需满足GB50045-95《高层民用建筑设计防火规范》表3.0.2要求，抗震设防烈度为六度，本工程图纸设计中一层以上部分内墙隔墙均采用10cm厚灰渣混凝土空心隔墙板安装。

三、施工工艺及要求3.1 施工材料和工具准备3.1.1 主要施工材料：10cm灰渣混凝土空心隔墙板，技术指标如表1所示。

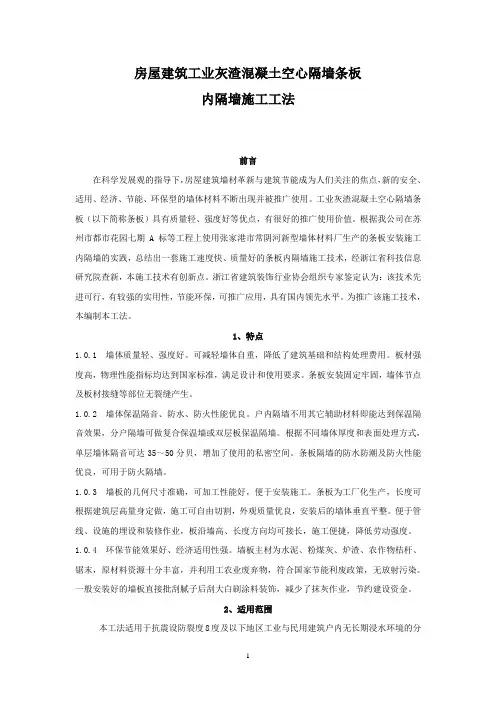

房屋建筑工业灰渣混凝土空心隔墙条板内隔墙施工工法前言在科学发展观的指导下，房屋建筑墙材革新与建筑节能成为人们关注的焦点，新的安全、适用、经济、节能、环保型的墙体材料不断出现并被推广使用。

工业灰渣混凝土空心隔墙条板（以下简称条板）具有质量轻、强度好等优点，有很好的推广使用价值。

根据我公司在苏州市都市花园七期A标等工程上使用张家港市常阴河新型墙体材料厂生产的条板安装施工内隔墙的实践，总结出一套施工速度快、质量好的条板内隔墙施工技术，经浙江省科技信息研究院查新，本施工技术有创新点。

浙江省建筑装饰行业协会组织专家鉴定认为：该技术先进可行，有较强的实用性，节能环保，可推广应用，具有国内领先水平。

为推广该施工技术，本编制本工法。

1、特点1.0.1 墙体质量轻、强度好。

可减轻墙体自重，降低了建筑基础和结构处理费用。

板材强度高，物理性能指标均达到国家标准，满足设计和使用要求。

条板安装固定牢固，墙体节点及板材接缝等部位无裂缝产生。

1.0.2 墙体保温隔音、防水、防火性能优良。

户内隔墙不用其它辅助材料即能达到保温隔音效果，分户隔墙可做复合保温墙或双层板保温隔墙。

根据不同墙体厚度和表面处理方式，单层墙体隔音可达35～50分贝，增加了使用的私密空间。

条板隔墙的防水防潮及防火性能优良，可用于防火隔墙。

1.0.3 墙板的几何尺寸准确，可加工性能好，便于安装施工。

条板为工厂化生产，长度可根据建筑层高量身定做，施工可自由切割，外观质量优良，安装后的墙体垂直平整。

便于管线、设施的埋设和装修作业，板沿墙高、长度方向均可接长，施工便捷，降低劳动强度。

1.0.4 环保节能效果好、经济适用性强。

墙板主材为水泥、粉煤灰、炉渣、农作物桔杆、锯末，原材料资源十分丰富，并利用工农业废弃物，符合国家节能利废政策，无放射污染。

一般安装好的墙板直接批刮腻子后刮大白刷涂料装饰，减少了抹灰作业，节约建设资金。

2、适用范围本工法适用于抗震设防裂度8度及以下地区工业与民用建筑户内无长期浸水环境的分室隔墙，分户隔墙、防火隔墙、管道井隔墙、厨卫间隔墙等非承重的室内隔墙。

房屋建筑工业灰渣混凝土空心隔墙条板内隔墙施工工法房屋建筑工业灰渣混凝土空心隔墙条板内隔墙施工工法一、前言房屋建筑工业化发展迅速，为了提高建筑施工效率和降低成本，人们不断探索和开发新的施工工法。

房屋建筑工业灰渣混凝土空心隔墙条板内隔墙施工工法是一种利用工业化生产的灰渣混凝土条板进行内隔墙施工的新方法。

本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点房屋建筑工业灰渣混凝土空心隔墙条板内隔墙施工工法具有以下特点：1. 工程质量稳定可靠：采用工业化生产的灰渣混凝土条板，保证了材料的质量和性能，施工过程中能够保持墙体的整体性和稳定性。

2. 施工效率高：灰渣混凝土条板的规格统一，尺寸精确，预制成型后可以直接安装，大大提高了施工效率和施工速度。

3. 节约人工：采用灰渣混凝土条板进行内隔墙施工，不需要现场浇筑混凝土，减少了人工操作，降低了人工成本。

4. 环保节能：利用废弃物料-灰渣制作混凝土条板，既减少了废渣的污染，又节约了原料，实现了资源的循环利用。

三、适应范围该工法适用于多种建筑类型，尤其适用于住宅、商业建筑和公共建筑的内隔墙施工。

由于灰渣混凝土条板具有轻质、隔热和隔音等特点，适用于不同气候和环境条件下的建筑。

四、工艺原理房屋建筑工业灰渣混凝土空心隔墙条板内隔墙施工工法基于以下工艺原理：1. 材料选择：选择质量可靠的灰渣混凝土条板作为墙体材料，确保施工质量。

2. 施工前准备：通过清洁施工现场，确保施工区域的准备工作。

3. 骨架安装：安装钢筋骨架和板墙支架，确保墙体的稳定性和强度。

4. 板墙安装：安装灰渣混凝土条板到支架上，注意对齐和连接的准确性。

5. 灌浆工艺：进行灌浆施工，填充条板中的空隙，提高墙体的强度和稳定性。

6. 表面处理：对墙体表面进行抹灰、打磨等处理，使之平整光滑。

五、施工工艺1. 施工前准备：清洁施工现场，检查钢筋骨架和板墙支架的安装情况。

房屋建筑工业灰渣混凝土空心隔墙条板内隔墙施工工法房屋建筑工业灰渣混凝土空心隔墙条板内隔墙施工工法一、前言在房屋建筑施工过程中，隔墙施工是不可或缺的一项工作。

传统的砖石或混凝土隔墙存在施工周期长、劳动强度大、浪费材料等问题。

为了提高施工效率、降低成本并实现绿色环保施工，房屋建筑工业灰渣混凝土空心隔墙条板内隔墙施工工法应运而生。

二、工法特点该工法采用工业灰渣混凝土空心隔墙条板作为隔墙材料，具有以下特点：1. 施工快速：与传统隔墙相比，该工法施工速度更快，能够节约大量的人力和时间成本。

2.节约材料：该工法采用的工业灰渣混凝土空心隔墙条板可以实现资源再利用，减少了对自然资源的消耗，并且材料利用率高，降低了浪费。

3. 轻质化：使用工业灰渣混凝土空心隔墙条板可以实现隔墙的轻质化，降低了建筑自重，减少了建筑结构的负荷。

4. 绿色环保：该工法所采用的材料符合环保要求，对环境的影响较小，在施工过程中产生的废弃物也可以进行再利用。

5. 施工质量可控：该工法采用模板化施工，能够保证施工质量的稳定性和一致性。

三、适应范围该工法适用于各类房屋建筑工程，特别适用于多层民用住宅、办公楼等需要进行分割和隔离的区域。

四、工艺原理该工法通过将工业灰渣混凝土空心隔墙条板按照设计要求进行组装，并采用特定的施工工艺和技术措施，实现内隔墙的施工。

其理论依据和实际应用如下：1. 施工工法与实际工程之间的联系：该工法是根据房屋建筑工程的实际需要和要求进行研发和应用的，能够满足不同工程的隔墙要求。

2. 采取的技术措施：在实际施工中，采用适当的固定和连接方式，确保隔墙的稳固性和强度。

同时，通过合理的施工顺序和操作方法，确保施工过程中的工艺流程正确无误。

五、施工工艺1. 材料准备：准备好工业灰渣混凝土空心隔墙条板，对其质量进行检查，确保符合设计要求。

2. 置放定位：根据设计图纸要求，将隔墙条板进行定位置放，并进行固定。

3. 连接装配：将隔墙条板通过特定的接口进行连接装配，确保隔墙的整体稳固性。

灰渣混凝土空心隔墙板施工工法1．前言灰渣混凝土空心隔墙板是以水泥、陶粒、膨胀珍珠岩、建渣、粉煤灰、砂和水为主要原料，按设计的配合比经强制搅拌，挤压成形的灰渣混凝土空心隔墙板。

板材具有质轻、高强、隔音效果好、墙面平整、墙体变形小无裂缝、抗震性能好、任意间隔、管线暗埋方便、施工简单快捷可靠、免双面抹灰工序等特点。

灰渣混凝土空心隔墙板墙体减轻建筑物自重，降低基础和结构造价，增加建筑实际使用面积，节约耕地和能源，减少环境污染，充分利用再生资源，是符合国家政策导向的一种新型墙体材料。

2．工法特点2.1、本工法工艺流程合理，施工简单可靠速度快，是砌块墙体的6~8倍，可大大缩短建设工期；2.2、灰渣混凝土空心隔墙板与结构主体、门窗连接以及安装开关盒方便牢靠，墙体抗震性能好；2.3、灰渣混凝土空心隔墙板墙体面平整度小于2mm，两板企口拼缝严密不变形无裂缝，可以直接刮腻子；2.4、电气线路暗敷明敷、横向开槽、开孔方便等方便、修复方便；2.5、墙体坚固耐久维修费用小，降低工程造价；2.6、灰渣混凝土空心隔墙板是取代秦砖汉瓦一种绿色环保墙体材料，保护耕地，节约能源。

3．适用范围灰渣混凝土空心隔墙板施工工法适用于工业与民用建筑框架结构中非承重室内间隔墙、走道墙、公共部分墙体、套内分室墙、隔音要求较高的场所。

4．工艺原理本工法主要采用上楔法安装条板隔墙。

先按设计图纸进行排板、弹墨线，在楼地面依据安装控制线铺上粘结材料，将条板下端对准安装控制线直接放置在楼地面上，然后调整隔墙的平整度、垂直度。

先在隔墙上部用木楔临时固定，之后按设计要求安装钢卡，用专用粘结材料将条板隔墙上口与梁或顶板缝隙填实。

木楔应在立板养护3d后取出并用粘结材料填实楔孔。

5．施工工艺流程及操作要点5.1 施工工艺流程清理安装空心隔墙板现场→放墙线、分档线、留出门窗洞口位置、排板→根据排版图运输隔墙板→铺上粘结材料→安装条板→校正固定钢卡→填实缝隙→水电管安装划线5~7 天以后→沿线切割→安装水电管→砂浆修补→交付验收。
