地铁安全文明施工标准化详图

附件：地铁车站施工工艺流程标准化要求二〇一四年七月目录一、施工准备....................................................................... 错误!未定义书签。

二、临建工程施工 (4)三、车站围护结构施工（钻孔围护桩） (6)四、车站围护结构施工（地下连续墙） (9)五、车站围护结构施工（SMW工法桩）................... 错误!未定义书签。

六、车站围护结构施工（咬合桩（旋挖法））......... 错误!未定义书签。

七、车站围护结构施工（旋喷桩） (22)八、车站基底加固施工（搅拌桩） (26)九、车站基底加固施工（旋喷桩）............................... 错误!未定义书签。

十、抗拔桩、立柱桩施工 (31)十一、车站施工（降水井施工） (35)十二、车站施工（冠梁及钢筋混凝土支撑施工）.... 错误!未定义书签。

十三、车站放坡开挖施工 (44)十四、车站钻孔围护桩基坑开挖施工 (47)十五、车站地下连续墙围护基坑开挖施工 (50)十六、车站SMW工法桩围护基坑开挖施工 (51)十七、车站咬合桩围护基坑开挖施工 (52)十八、车站综合接地施工 (53)十九、车站底板结构施工（下翻梁底板结构施工） (56)二十、车站底板结构施工（上翻梁底板结构施工） (59)二十一、车站下部结构柱施工 (63)二十二、车站中板以下结构施工（有换撑下部边墙结构施工） (65)二十三、车站中板以下结构施工（有换撑中板结构施工） (68)二十四、车站中板以下结构施工（无换撑中板以下结构施工） (71)二十五、车站中板以上结构施工 (74)二十六、车站顶部回填施工 (79)二十七、车站监控量测 (81)地铁车站施工工艺流程标准化要求施工准备工序编号：站101 上道工序：无下道工序：临建工程施工地铁车站施工工艺流程标准化要求临建工程施工工序编号：站102 上道工序：施工准备下道工序：车站围护结构施工地铁车站施工工艺流程标准化要求车站围护结构施工（钻孔围护桩）工序编号：站103-01 上道工序：临建工程施工下道工序：抗拔桩、立柱桩施工表3.6.4 各类不同土层冲程和泥浆比重选用值（GB50299-1999）地铁车站施工工艺流程标准化要求车站围护结构施工（地下连续墙）工序编号：站103-02 上道工序：临建工程施工下道工序：抗拔桩、立柱桩施工表4.5.2地连墙钢筋笼制作允许偏差值表（mm）（GB50299-1999）表4.9.2地下连续墙各部位允许偏差值（mm）（GB50299-1999）注：平面位置以隧道线路中线为准进行测量。

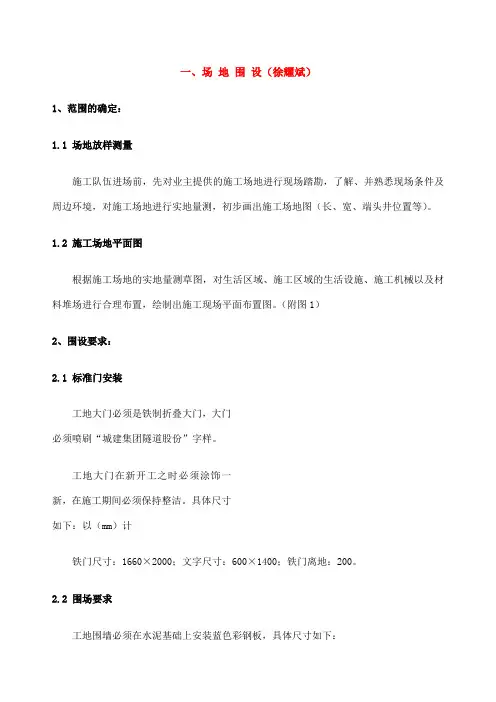

一、场地围设（徐耀斌）1、范围的确定：1.1 场地放样测量施工队伍进场前，先对业主提供的施工场地进行现场踏勘，了解、并熟悉现场条件及周边环境，对施工场地进行实地量测，初步画出施工场地图（长、宽、端头井位置等）。

1.2 施工场地平面图根据施工场地的实地量测草图，对生活区域、施工区域的生活设施、施工机械以及材料堆场进行合理布置，绘制出施工现场平面布置图。

（附图1）2、围设要求：2.1 标准门安装工地大门必须是铁制折叠大门，大门必须喷刷“城建集团隧道股份”字样。

工地大门在新开工之时必须涂饰一新，在施工期间必须保持整洁。

具体尺寸如下：以（mm）计铁门尺寸：1660×2000；文字尺寸：600×1400；铁门离地：200。

2.2 围场要求工地围墙必须在水泥基础上安装蓝色彩钢板，具体尺寸如下：围墙高：2500mm（其中水泥基高500，彩钢板高2000）。

2.3 场内道路布设场内道路的主要交通通道应为砼道路路面，厚度16～25cm之间，并根据实际施工要求设置钢筋网台，砼道路下需要碎石垫层10～20cm，用压路机碾实或用其它机械碾实，路宽至少保证7m（局部地段也可根据施工实际需要放宽或缩小）。

场内道路布设时，必须考虑到管片运输通道、出土通道以及场外道路交通情况的相互配合。

施工现场道路必须平整、无积水、无堆物，在使用中，道路如出现坑塘及下沉，必须及时修补，以保持平整和不积水。

2.4 外围宣传布设a、施工单位及工地名称牌b、工程概况牌（施工铭牌）c、安全生产六大纪律d、防火须知牌e、十项安全技术措施牌f、工地管理人员名称牌g、安全生产和重大事故计数牌h、施工现场平面图i、施工现场卫生包干图施工铭牌尺寸：大于等于长×宽＝2×1m，制作材料可用0.5～0.75mm的铁皮或七夹板、白色宝丽板，采用白底、红字，外围用5cm的边框，内容应有：工程名称及范围、建设单位、设计单位、监理单位、施工单位、项目负责人、施工日期（开工～结束）、监督电话，悬挂高度离地面应大于1m，设置在现场的主要出口处。

文明施工标准化图解第1条施工现场围护设施设置标准（一）施工围挡设置围挡材料要求坚固、稳定、统一、整洁、美观并安排专门人员定期对围挡进行保洁。

1、施工现场周边按占道期限分为：（1）15天以下的临时防护（2）15天以上至6个月以内的围挡（3）6个月以上的围挡。

围挡应当稳固、安全、整洁、美观。

具体标准如下：(1)工期在15日以下的工点围挡使用标准密扣式铁马或塑料水马做临时围护，张贴风险提示、交通疏导等安全标志，必要时设置夜间警示灯。

1铁马塑料水马(2)工期在15日以上（含15日）6个月以内的工点围挡采用现场组装便携式围挡设施，高度1.8m，单体宽度不超过1.2m，连续设置封闭管理，张贴风险提示、交通疏导等安全标志，变道、拐角等部位设置夜间警示灯。

23（3）工期6个月以上的工点围挡A、结构标准①基座结构：地面以下连续设置深度不小于300mm、宽度不小于370mm 的砖砌基座，根据现场地质情况适当加深、加宽；地面以上连续设置高度为300mm、宽度为370mm的砖砌基座，基座要根据现场实际情况预留排水孔。

②围墙结构：快速路，主、次干路围挡设施高度为2.2m、长度为5m、厚度为1mm波纹彩钢板，次干路以下街路高度为1.7m、长度为5m、厚度为1mm波纹彩钢板。

③立柱结构：围墙每隔5m设边长为370mm的立柱，立柱高出围墙100mm，立柱中预埋80*80mm方钢管立柱，用混凝土浇筑固定，方钢管需埋入基座500mm。

④所有砖砌结构进行抹灰找平，达到坚固安全、整洁完好、美观连续、无破损歪斜、无乱贴乱画。

4砼底座围挡结构图（参考）砼底座围挡示意图B、外装饰标准①地面上高300mm基座外侧横向满铺60*200mm灰色瓷砖。

②波纹彩钢板颜色为深蓝色。

5③立柱外侧横向满铺60*200mm棕色瓷砖，内侧用砂浆抹面，柱顶设直径为200mm的白色球灯。

线路穿管预设在立柱结构内或沿围挡内侧用挂钩架空布设，防雨、绝缘措施符合安全用电要求，做到安全、规范、整齐、美观。
