创作编号：BG7531400019813488897SX创作者：别如克*集装箱规格1 40英尺X8英尺X8英尺6吋，简称40尺货柜；及近年较多使用的40英尺X8英尺X9英尺6吋，简称40尺高柜。

20尺柜：内容积为5.69米X2.13米X2.18米,配货毛重一般为17.5吨,体积为24-26立方米.40尺柜:内容积为11.8米X2.13米X2.18米,配货毛重一般为22吨,体积为54立方米. 40尺高柜:内容积为11.8米X2.13米X2.72米.配货毛重一般为22吨,体积为68立方米. 45尺高柜:内容积为:13.58米X2.34米X2.71米,配货毛重一般为29吨,体积为86立方米.20尺开顶柜:内容积为5.89米X2.32米X2.31米,配货毛重20吨,体积31.5立方米.40尺开顶柜:内容积为12.01米X2.33米X2.15米,配货毛重30.4吨,体积65立方米. 20尺平底货柜:内容积5.85米X2.23米X2.15米,配货毛重23吨,体积28立方米.40尺平底货柜:内容积12.05米X2.12米X1.96米,配货毛重36吨,体积50立方米.2 外尺寸为20英尺X8英尺X8英尺6吋，简称20尺货柜；40英尺X8英尺X8英尺6吋，简称40尺货柜；及近年较多使用的40英尺X8英尺X9英尺6吋，简称40尺高柜。

20尺柜：内容积为5.69米X2.13米X2.18米,配货毛重一般为17.5吨,体积为24-26立方米.40尺柜:内容积为11.8米X2.13米X2.18米,配货毛重一般为22吨,体积为54立方米. 40尺高柜:内容积为11.8米X2.13米X2.72米.配货毛重一般为22吨,体积为68立方米. 45尺高柜:内容积为:13.58米X2.34米X2.71米,配货毛重一般为29吨,体积为86立方米.20尺开顶柜:内容积为5.89米X2.32米X2.31米,配货毛重20吨,体积31.5立方米.40尺开顶柜:内容积为12.01米X2.33米X2.15米,配货毛重30.4吨,体积65立方米. 20尺平底货柜:内容积5.85米X2.23米X2.15米,配货毛重23吨,体积28立方米.40尺平底货柜:内容积12.05米X2.12米X1.96米,配货毛重36吨,体积50立方米.按制箱材料分:有铝合金集装箱,钢板集装箱,纤维板集装箱,玻璃钢集装箱.( 1)按规格尺寸分：目前，国际上通常使用的干货柜（DRYCONTAINER）有：外尺寸为20英尺×8英尺×8英尺6?，简称20尺货柜；40英尺×8英尺×8英尺6?，简称40尺货柜；及近年较多使用的40英尺×英尺×9英尺6?，简称40尺高柜。

集装箱知识介绍..45页PPT

集装箱知识介绍..45页PPT

46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
集装箱知识介绍..
11、用道德的示范来造2、法律是无私的，对谁都一视同仁。在每件事上，她都不徇私情。—— 托马斯
13、公正的法律限制不了好的自由，因为好人不会去做法律不允许的事 情。——弗劳德
14、法律是为了保护无辜而制定的。——爱略特 15、像房子一样，法律和法律都是相互依存的。——伯克

集装箱尺寸规格表

集装箱尺寸规格表

集装箱规格1 40英尺X8英尺X8英尺6吋，简称40尺货柜；及近年较多使用的40英尺X8英尺X9英尺6吋，简称40尺高柜。

20尺柜：内容积为5.69米X2.13米X2.18米,配货毛重一般为17.5吨,体积为24-26立方米. 40尺柜:内容积为11.8米X2.13米X2.18米,配货毛重一般为22吨,体积为54立方米.40尺高柜:内容积为11.8米X2.13米X2.72米.配货毛重一般为22吨,体积为68立方米.45尺高柜:内容积为:13.58米X2.34米X2.71米,配货毛重一般为29吨,体积为86立方米.20尺开顶柜:内容积为5.89米X2.32米X2.31米,配货毛重20吨,体积31.5立方米.40尺开顶柜:内容积为12.01米X2.33米X2.15米,配货毛重30.4吨,体积65立方米.20尺平底货柜:内容积5.85米X2.23米X2.15米,配货毛重23吨,体积28立方米.40尺平底货柜:内容积12.05米X2.12米X1.96米,配货毛重36吨,体积50立方米.2 外尺寸为20英尺X8英尺X8英尺6吋，简称20尺货柜；40英尺X8英尺X8英尺6吋，简称40尺货柜；及近年较多使用的40英尺X8英尺X9英尺6吋，简称40尺高柜。

20尺柜：内容积为5.69米X2.13米X2.18米,配货毛重一般为17.5吨,体积为24-26立方米. 40尺柜:内容积为11.8米X2.13米X2.18米,配货毛重一般为22吨,体积为54立方米.40尺高柜:内容积为11.8米X2.13米X2.72米.配货毛重一般为22吨,体积为68立方米.45尺高柜:内容积为:13.58米X2.34米X2.71米,配货毛重一般为29吨,体积为86立方米.20尺开顶柜:内容积为5.89米X2.32米X2.31米,配货毛重20吨,体积31.5立方米.40尺开顶柜:内容积为12.01米X2.33米X2.15米,配货毛重30.4吨,体积65立方米.20尺平底货柜:内容积5.85米X2.23米X2.15米,配货毛重23吨,体积28立方米.40尺平底货柜:内容积12.05米X2.12米X1.96米,配货毛重36吨,体积50立方米.按制箱材料分:有铝合金集装箱,钢板集装箱,纤维板集装箱,玻璃钢集装箱.( 1)按规格尺寸分：高柜：HQ 普柜:GP目前，国际上通常使用的干货柜（DRYCONTAINER）有：外尺寸为20英尺×8英尺×8英尺6?，简称20尺货柜；40英尺×8英尺×8英尺6?，简称40尺货柜；及近年较多使用的40英尺×英尺×9英尺6?，简称40尺高柜。

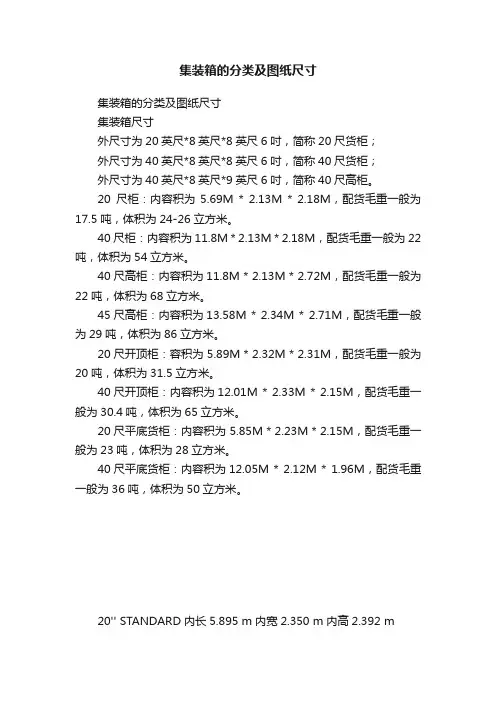

集装箱的分类及图纸尺寸

集装箱的分类及图纸尺寸

集装箱的分类及图纸尺寸集装箱的分类及图纸尺寸集装箱尺寸外尺寸为20英尺*8英尺*8英尺6吋，简称20尺货柜；外尺寸为40英尺*8英尺*8英尺6吋，简称40尺货柜；外尺寸为40英尺*8英尺*9英尺6吋，简称40尺高柜。

20尺柜：内容积为5.69M * 2.13M * 2.18M，配货毛重一般为17.5吨，体积为24-26立方米。

40尺柜：内容积为11.8M * 2.13M * 2.18M，配货毛重一般为22吨，体积为54立方米。

40尺高柜：内容积为11.8M * 2.13M * 2.72M，配货毛重一般为22吨，体积为68立方米。

45尺高柜：内容积为13.58M * 2.34M * 2.71M，配货毛重一般为29吨，体积为86立方米。

20尺开顶柜：容积为 5.89M * 2.32M * 2.31M，配货毛重一般为20吨，体积为31.5立方米。

40尺开顶柜：内容积为12.01M * 2.33M * 2.15M，配货毛重一般为30.4吨，体积为65立方米。

20尺平底货柜：内容积为 5.85M * 2.23M * 2.15M，配货毛重一般为23吨，体积为28立方米。

40尺平底货柜：内容积为12.05M * 2.12M * 1.96M，配货毛重一般为36吨，体积为50立方米。

20'' STANDARD内长5.895 m内宽2.350 m内高2.392 m40'' STANDARD内长12.029 m内宽2.350 m内高2.392 m40'' HIGH-CUBE内长12.024 m内宽2.350 m内高2.697 m20'' OPEN TOP内长5.888 m内宽2.345 m内高2.315 m40'' OPEN TOP内长12.029 m内宽2.342 m内高2.326 m20'' FLA TRACK内长5.698 m内宽2.230 m内高2.255 m40'' FLA TRACK内长11.832 m内宽2.228 m内高1.981 m20'' FLA TRACK COLLAPSIBLE内长 5.675 m内宽2.213 m内高2.270 m40'' FLA TRACK COLLAPSIBLE内长11.660 m内宽2.200 m内高2.245 m20'' PLA TFORM内长6.058 m内宽2.438 m内高0.370 m40'' PLA TFORM内长12.192 m内宽2.245 m内高0.648 m20'' REFRIGERA TED内长5.724 m内宽2.286 m内高2.014 m40'' REFRIGERA TED内长11.840 m内宽2.286 m内高2.120 m20'' BULK内长5.934 m内宽2.358 m内高2.340 m20'' TANK内长6.058 m内宽2.438 m内高2.438 mAMS: 美线舱单信息费。

集装器ULD[优质ppt]

集装器ULD[优质ppt]

14AVE箱
4个P1P板 /14AKE箱
3个P1P板 /12AVE箱
6个P1P/P6P 4个P1P板和 2AKE箱
集装板和网套
探板装载法
集装箱
本章小结
畅想网络 Imagination Network 感谢观看！
文章内容来源于网络，如有侵权请联系我们删除。
最大长度<2438MM 最大长度>3175MM
字母 A D F G J M N P R U
含 义(种类代号)
CERTIFIED AIRCRAFT CONTAINER 适航审定的集装箱
NON-CERTIFIED AIRCRAFT CONTAINER 非适航审定的集装箱
NON-CERTIFIED AIRCRAFT PALLET 非适航审定的集装板
NON-CERTIFIED AIRCRAFT PALLET NET 非适航审定的集装板网套
THERMAL NON-STRUCTURAL CONTAINER 非适航审定的结构保温集装箱
THERMAL NON-CERTIFIED AIRCARFT CONTAINER 非适航审定的保温集装箱
CERTIFIED AIRCRAFT PALLET NET 适航审定的集装板网套
常用集装箱
常用集装箱
ATA代码
LD6
LD3
M1
LD2
LD8
LD9
容量立方米 8.78
自重kg
155
最大载重kg 3175
适用机型
B747 777 A300 310 330 340 MD11
4.3
100
1588
B747 777 A300 310 330 340 MD11
17.58

3、国际标准集装箱的尺寸和分类

3、国际标准集装箱的尺寸和分类

9-7 散货集装箱
7)通风集装箱 通风集装箱
为装运水果、 为装运水果、蔬菜 等不需要冷冻而具有呼 吸作用的货物， 吸作用的货物，在端壁 和侧壁上设有通风孔的 集装箱， 集装箱，如将通风口关 闭，同样可以作为杂货 集装箱使用。 集装箱使用。
9-8 通风集装箱

8)罐状集装箱 罐状集装箱
专用以装运酒类、 专用以装运酒类、油类 如动植物油）、 ）、液体食品 （如动植物油）、液体食品 以及化学品等液体货物的集 装箱。 装箱。它还可以装运其他液 体的危险货物。 体的危险货物。这种集装箱 有单罐和多罐数种， 有单罐和多罐数种，罐体四 角由支柱、 角由支柱、撑杆构成整体框 架。
9-4 台架式集装箱
4)平台集装箱 4)平台集装箱
是在台架式集装箱上再 简化而只保留底板的一种特 殊结构集装箱。 殊结构集装箱。平台的长度 与宽度与国际标准集装箱的 箱底尺寸相同， 箱底尺寸相同，可使用与其 他集装箱相同的紧固件和起 吊装置。 吊装置。这一集装箱的采用 打破了过去一直认为集装箱 必须具有一定容积的概念。 必须具有一定容积的概念。
3、国际标准集装箱的尺寸和分类 、
3.2 国际标准集装箱的分类
1)杂货集装箱 1)杂货集装箱 2)开顶集装箱 2)开顶集装箱 3)台架式集装箱 3)台架式集装箱 4)平台集装箱 4)平台集装箱 5)冷藏集装箱 5)冷藏集装箱 6)散货集装箱 6)散货集装箱 7)通风集装箱 7)通风集装箱 8)罐状集装箱 8)罐状集装箱 9)动物集装箱 9)动物集装箱 10)汽车集装箱 10)汽车集装箱 11)组合式集装箱 11)组合式集装箱 12)服装集装箱 12)服装集装箱 13)其他用途集装箱 13)其他用途集装箱
12)服装集装箱 12)服装集装箱

集装箱基本知识

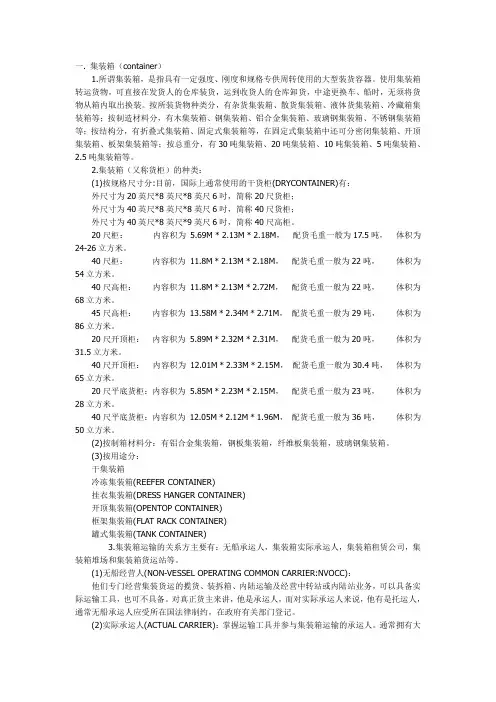

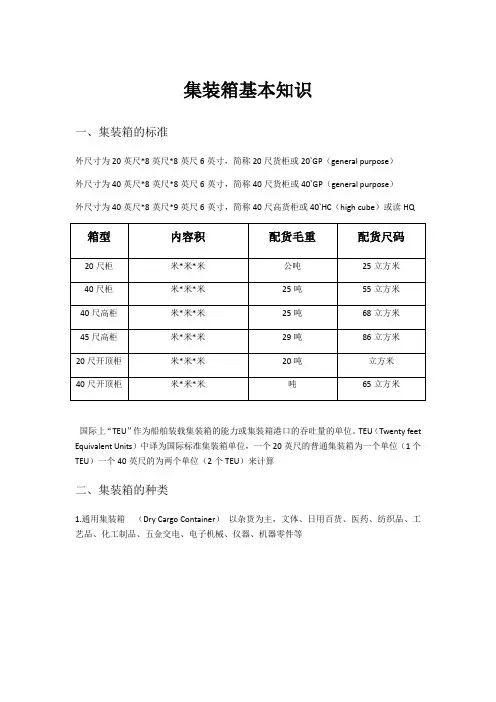

集装箱基本知识一、集装箱的标准外尺寸为20英尺*8英尺*8英尺6英寸，简称20尺货柜或20`GP（general purpose）外尺寸为40英尺*8英尺*8英尺6英寸，简称40尺货柜或40`GP（general purpose）外尺寸为40英尺*8英尺*9英尺6英寸，简称40尺高货柜或40`HC（high cube）或读HQ国际上“TEU”作为船舶装载集装箱的能力或集装箱港口的吞吐量的单位。

TEU（Twenty feet Equivalent Units）中译为国际标准集装箱单位，一个20英尺的普通集装箱为一个单位（1个TEU）一个40英尺的为两个单位（2个TEU）来计算二、集装箱的种类1.通用集装箱（Dry Cargo Container）以杂货为主，文体、日用百货、医药、纺织品、工艺品、化工制品、五金交电、电子机械、仪器、机器零件等2.冷藏集装箱（Refrigeralted Container）专运输要求保持一定温度的冷冻货物或者迪文货物。

分为带有冷冻机的内藏式机械冷藏箱和不带冷冻机的外置式冷藏箱3.散货集装箱（solid bulk container）除了有箱门外，在箱顶部还设有2-3个装货口，适用粉状或者粒状货物4.开顶集装箱（Open Top Container）没有刚性想顶的箱子，但是有可拆卸式顶梁支撑的帆布、塑料布或者涂塑布5.框架集装箱（flat rack container）没有箱顶和侧壁，甚至有的连壁端也去掉只有底板和四个角柱，主要为了保持其纵向强度，箱底较厚6.罐装集装箱（Tank Container）专运输液体，由罐装和箱体框架两部分组成7.挂式集装箱（Dress Hanger Container）顶部一排排横杆，可以悬挂这些是目前国际上常用的主要类型的集装箱，根据货物不同需求选择不同种类的集装箱作为运输工具，在材质上还有一些特点：1．钢制集装箱其框架和箱壁板皆用钢材制成。

知识点 17 集装箱的种类介绍22页PPT

13、遵守纪律的风气的培养，只有领 导者本 身在这 方面以 身作则 才能收 到成效 。—— 马卡连 柯 14、劳动者的组织性、纪律性、坚毅 精神以 及同全 世界劳 动者的 团结一 致，是 取得最 后胜利 的保证 。—— 列宁 摘自名言网
15、机会是不守纪律的。——雨果
பைடு நூலகம்
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
知识点 17 集装箱的种类介绍
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)
谢谢！
22

收藏：集装箱种类、尺寸；集装箱标识、部件解析；估算装箱尺寸方法！

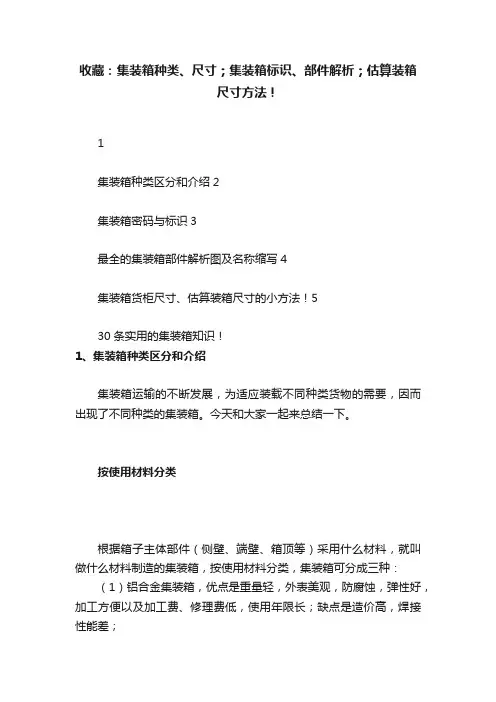

收藏：集装箱种类、尺寸；集装箱标识、部件解析；估算装箱尺寸方法！1集装箱种类区分和介绍2集装箱密码与标识3最全的集装箱部件解析图及名称缩写4集装箱货柜尺寸、估算装箱尺寸的小方法！530条实用的集装箱知识！1、集装箱种类区分和介绍集装箱运输的不断发展，为适应装载不同种类货物的需要，因而出现了不同种类的集装箱。
