电路板设计要素

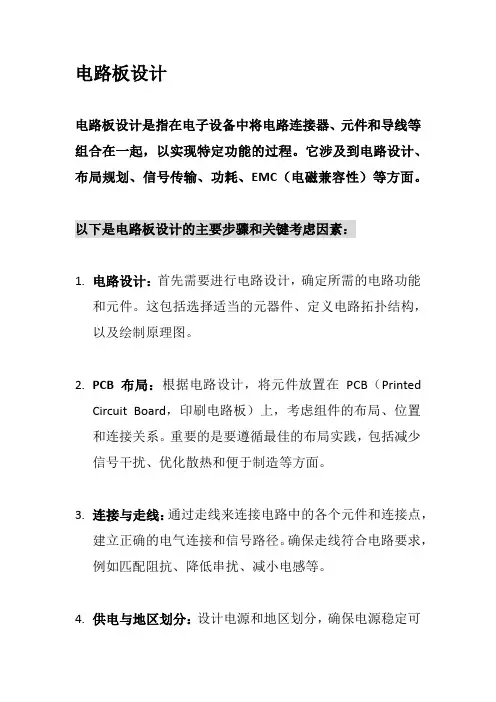

电路板设计电路板设计是指在电子设备中将电路连接器、元件和导线等组合在一起，以实现特定功能的过程。

它涉及到电路设计、布局规划、信号传输、功耗、EMC（电磁兼容性）等方面。

以下是电路板设计的主要步骤和关键考虑因素：1.电路设计：首先需要进行电路设计，确定所需的电路功能和元件。

这包括选择适当的元器件、定义电路拓扑结构，以及绘制原理图。

2.PCB布局：根据电路设计，将元件放置在PCB（PrintedCircuit Board，印刷电路板）上，考虑组件的布局、位置和连接关系。

重要的是要遵循最佳的布局实践，包括减少信号干扰、优化散热和便于制造等方面。

3.连接与走线：通过走线来连接电路中的各个元件和连接点，建立正确的电气连接和信号路径。

确保走线符合电路要求，例如匹配阻抗、降低串扰、减小电感等。

4.供电与地区划分：设计电源和地区划分，确保电源稳定可靠，并减少地区回流引起的干扰。

这包括规划电源线路、布置电源滤波器和分离地区等。

5.EMC设计：考虑电磁兼容性（EMC）问题，采取相应的措施来减少干扰和提高抗干扰能力。

这可能涉及地面平面设计、良好的信号层分离、屏蔽、滤波和接地技巧等。

6.校验和优化：对设计进行校验和优化，包括使用仿真工具验证电路性能、布局和走线的正确性，并通过迭代过程改进设计。

7.制造准备：生成所需的制造文件，如Gerber文件，以便在制造过程中能够准确制作PCB板。

8.原型制造和测试：制作实际的电路板原型，并进行测试和验证。

根据测试结果进行必要的调整和改进。

需要使用专业的电路板设计软件（如Altium Designer、Eagle、KiCad等）来完成电路板设计过程，并了解相关标准和规范，如IPC标准。

另外，还需考虑特定应用领域的需求和限制，如空间限制、功耗要求、可靠性等。

电路板设计是一个复杂而关键的过程，直接影响到电子设备的性能和可靠性。

因此，合理的电路板设计是确保电子产品正常运行的重要一环。

电气工程中的电路板设计规范要求与布局原则电气工程中，电路板设计是至关重要的一环，直接关系到电子设备的性能和稳定性。

良好的电路板设计可以提高信号传输的效率，降低功耗，提升系统的可靠性。

为了满足设计需求，下面将介绍电路板设计的规范要求与布局原则。

一、电路板设计规范要求1. 尺寸和形状：电路板的尺寸和形状应与设备外壳相匹配，确保电路板能够完美安装在设备中。

同时，需要预留足够的空间布局各个元器件和信号走线。

2. PCB层数：根据实际需要，选择适当的PCB层数。

一般情况下，双面布线已经满足大部分应用需求，如果有高密度信号和较复杂布线要求，可以考虑多层布线。

3. 线路宽度和间距：根据电流大小和信号传输速率，合理选择线路宽度和间距。

一般情况下，线路宽度越宽，电阻越小，信号传输越稳定。

而线路间距越大，避免了线间串扰的问题。

4. 禁止过小孔径：过小孔径会导致打孔困难，降低钻孔精度，容易引起掉铜、起焊等问题。

因此，电路板设计中需要遵守合理的孔径规范，以确保制造质量。

5. 接地和屏蔽：合理的接地和屏蔽设计能够有效降低电磁干扰和噪音。

将信号地、电源地和机壳地分离，避免共地和回路间相互干扰。

对敏感信号进行屏蔽处理，提高系统的可靠性。

二、电路板布局原则1. 元器件布局：按照电路流程和信号路径的顺序，合理布置元器件。

将频率较高、噪音敏感的元器件远离信号走线和电源线，减少相互之间的干扰。

同时，遵循最短路径原则，减少信号传输路径的长度，降低传输损耗和延迟。

2. 供电和地引线：合理安排供电和地引线的布局，减少电流的回流路径，降低功耗和电磁干扰。

将供电和地引线尽量贴近元器件，减少回路的面积，提高系统的稳定性。

3. 信号走线：信号走线的布局应遵循最佳布线原则，避免交叉和环行。

对于差分信号，要保持两个信号线的长度一致，减少差异传输引起的相位失真。

对于高速信号，要避免尖角和突变，采取较圆滑的走线方式，减少信号反射和串扰。

4. 散热和散布：合理的散热设计可以提高电子元器件的工作效率和寿命。

印制电路板设计规范印制电路板（Printed Circuit Board，简称PCB）设计规范是指为了保证电路板的设计、制造和使用中的质量和可靠性，制定的一系列规则和准则。

以下是一份典型的PCB设计规范，详细介绍了各个方面的要求。

一、电路板尺寸和层数1.PCB尺寸应符合实际需求，合理调整尺寸以满足其他设备的要求。

2.PCB层数应根据电路复杂度、电磁兼容性和成本等因素合理选择。

二、布局设计1.元器件布局应科学合理，尽量避免元器件之间的相互干扰。

2.高频信号和低频信号的布局应相互分离，以减少相互干扰。

3.电源和地线应尽量宽厚，减小电阻和电感，提高电路的稳定性。

三、网络连接1.信号线应尽量短、直且排布整齐，最大程度地避免信号交叉和串扰。

2.不同信号层之间的信号连线应通过过孔、通孔或阻抗匹配的方式进行连接。

四、电源和地线设计1.电源线和地线应尽量宽厚，减小电阻和电感，提高电压的稳定性。

2.电源和地线的路径应尽量短，减少电源回路的串扰和噪声。

五、元器件选择和焊接1.元器件的选择应根据设计需求，考虑其性能、品质和可靠性。

2.焊接工艺应符合IPC-610标准，保证焊点的牢固和质量。

六、阻抗匹配和信号完整性1.高速信号线应进行阻抗匹配，以减少反射和信号失真。

2.信号线应采用差分传输方式，以提高抗干扰能力和信号完整性。

七、电磁兼容性设计1.尽量合理布局和组织信号线，以减少电磁干扰和辐射。

2.使用合适的屏蔽措施，包括屏蔽罩、电磁屏蔽层和绕线等。

八、PCB制造和组装1.PCB制造应按照标准工艺进行，确保PCB质量和可靠性。

2.元器件的组装应按照标准操作进行，保证焊接质量。

九、测试和调试1.PCB设计完成后，应进行严格的电路测试和调试，确保其性能和可靠性。

2.测试和调试工具应符合要求，确保测试结果的准确性和可靠性。

以上是一份典型的PCB设计规范，设计师在进行PCB设计时应考虑到电路的复杂性、可靠性和成本等因素，并严格按照规范进行设计和制造，以提高电路板的质量和可靠性。

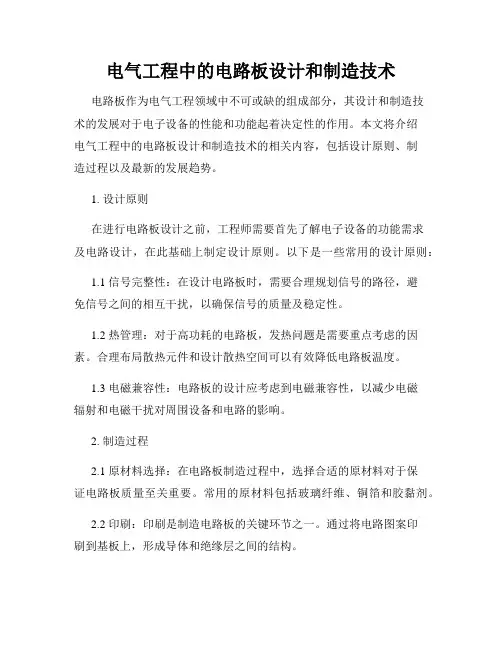

电气工程中的电路板设计和制造技术电路板作为电气工程领域中不可或缺的组成部分，其设计和制造技术的发展对于电子设备的性能和功能起着决定性的作用。

本文将介绍电气工程中的电路板设计和制造技术的相关内容，包括设计原则、制造过程以及最新的发展趋势。

1. 设计原则在进行电路板设计之前，工程师需要首先了解电子设备的功能需求及电路设计，在此基础上制定设计原则。

以下是一些常用的设计原则：1.1 信号完整性：在设计电路板时，需要合理规划信号的路径，避免信号之间的相互干扰，以确保信号的质量及稳定性。

1.2 热管理：对于高功耗的电路板，发热问题是需要重点考虑的因素。

合理布局散热元件和设计散热空间可以有效降低电路板温度。

1.3 电磁兼容性：电路板的设计应考虑到电磁兼容性，以减少电磁辐射和电磁干扰对周围设备和电路的影响。

2. 制造过程2.1 原材料选择：在电路板制造过程中，选择合适的原材料对于保证电路板质量至关重要。

常用的原材料包括玻璃纤维、铜箔和胶黏剂。

2.2 印刷：印刷是制造电路板的关键环节之一。

通过将电路图案印刷到基板上，形成导体和绝缘层之间的结构。

2.3 脱膜和腐蚀：在完成印刷后，需要通过脱膜和腐蚀过程将不必要的材料去除，形成所需的电路结构。

2.4 铜箔镀覆：在电路板制造过程中，需要将铜箔覆盖在印刷的图案上。

铜箔不仅能提供良好的导电性能，还能增强电路板的机械强度。

2.5 完成工艺：最后，需要进行电路板的钻孔、线路切割和表面处理等工艺，以实现电气连接和保护。

3. 最新发展趋势3.1 多层电路板：随着电子设备的小型化和功能的增强，多层电路板越来越受到关注。

多层电路板可以提供更复杂的电路结构和更高的集成度。

3.2 柔性电路板：柔性电路板是一种具有弯曲性和弯折性的电路板。

它在一些特殊应用场景中具有独特的优势，例如可穿戴设备和折叠屏幕。

3.3 3D打印技术：随着3D打印技术的突破，电路板的制造方式也得到了革命性的改变。

使用3D打印技术可以实现更精确的电路板制造，提高生产效率。

电路板设计与制作标准与规范引言在现代科技发展中，电路板在各行各业中都扮演着重要的角色。

它作为电子设备的核心组成部分，影响着产品的性能和可靠性。

为了确保电路板的设计和制作质量，一系列的标准与规范被制定出来。

本文将重点探讨电路板设计与制作的标准与规范，以提高电子产品的质量和可靠性。

一、电路板设计标准与规范1. 尺寸和布局电路板的尺寸和布局对于电子产品的性能和可靠性至关重要。

设计师应根据电路的功能和布线的需求，合理确定电路板的尺寸和布局。

在设计过程中，要遵循以下几个方面的标准与规范：- 底板尺寸：根据电子产品的需求，确定电路板的底板尺寸，确保电路板能够适应产品的尺寸要求。

- 元器件布局：合理布置各元器件的位置，避免相互之间的干扰和冲突，提高电路的可靠性和性能。

- 热管理：对于需要散热的元器件，要合理布局散热装置，确保电路板在工作过程中能够有效散热。

2. 线路布线和走线规范电路的线路布线和走线对于电路板的性能和可靠性有着重要影响。

设计师应根据以下标准与规范进行线路布线和走线：- 信号完整性：对于高频信号和模拟信号，要避免走线过长和走线路径交叉，减少信号的噪声和干扰。

- 电源线和地线：电源线和地线的布线要合理，避免电源线和地线之间的干扰，提高电路的稳定性和可靠性。

- 差分信号：对于差分信号的走线，要保持差分对的平衡，减少互相之间的串扰。

3. 元器件的选择与布局电路板中的元器件选择和布局对于电路的性能和可靠性有着直接影响。

在选择和布局过程中，设计师应遵循以下方面的标准与规范： - 元器件的可获得性和可替代性：选择市场上容易获得且有替代品的元器件，以提高生产的可持续性和成本控制。

- 元器件的热耦合和热分布：布局元器件时要注意热耦合和热分布，避免元器件之间的过热和热量集中。

4. 层间布局与层间连接多层电路板在实际设计和制作中应注意以下几个方面的标准与规范： - 层间绝缘性能：确保层间绝缘性能符合规范，避免因层间绝缘不足而影响电路板的可靠性。

印制电路板（PCB）设计技术与实践是电子工程领域的重要概念，它涵盖了电路板的设计、制造和应用。

本文将从简到繁，由浅入深地探讨PCB设计技术与实践的相关主题，以便读者能够更深入地理解并应用这一概念。

## 1. 初识印制电路板设计技术与实践印制电路板（PCB）是电子产品中不可或缺的组成部分。

它通过电化学工艺，在绝缘基板上镀上一层铜，并利用光刻技术制作电路图形，形成了电子零部件之间的导线连接和支持面板。

PCB设计技术与实践就是指在PCB的设计与制造过程中所涉及的技术和实践方法。

## 2. PCB设计的基本要素在PCB设计中，必须考虑电路布局、元器件布局、信号完整性、电磁兼容性、可靠性等方面的要素。

其中，电路布局是PCB设计的核心内容之一。

在设计电路布局时应特别关注信号完整性和电磁兼容性问题，以确保PCB的性能和可靠性。

信号完整性和电磁兼容性是PCB设计中的两大挑战。

在设计PCB布局时，必须合理安排信号线路，减小信号回波，并采取屏蔽措施以有效地抑制电磁辐射。

## 3. PCB设计技术的发展趋势随着电子技术的不断发展，PCB设计技术也在不断演进。

从单层板、双层板到多层板，PCB设计技术不断提升，实现了电子产品在功能、性能和体积上的进一步优化。

PCB设计技术还借助于高速数字信号处理、高频模拟信号处理等先进技术，实现了对PCB设计的更高要求。

## 4. PCB设计技术与实践的应用PCB设计技术与实践广泛应用于电子通讯、工控、医疗、汽车等领域。

在通讯领域，PCB设计技术的应用使得手机、通讯设备更加轻薄、高效；在工控领域，PCB设计技术实现了自动化、智能化生产；在医疗领域，PCB设计技术带来了更加精准、可靠的医疗设备。

## 5. 个人对PCB设计技术与实践的理解在我看来，PCB设计技术与实践是电子领域中的重要组成部分，对于电子产品的性能、可靠性和成本都有着重要影响。

随着电子技术的不断发展，PCB设计技术也在不断演进，我认为未来PCB设计技术将更加注重高速、高频、多层、微型化等方面的需求，并且在应用将更加广泛。

PCB线路板设计规范PCB线路板设计规范是为了确保电路板的性能、可靠性和可制造性而制定的一系列规则和要求。

遵循这些规范可以提高电路板的质量，减少故障率，优化设计和制造过程，使电路板能够更好地满足设计要求。

以下是PCB线路板设计规范的一些主要方面：1.外形尺寸和形状：电路板的外形尺寸和形状应符合设计要求，并适合安装在相应的应用设备中。

在设计过程中应注意尺寸的准确性和稳定性，避免设计过大或过小的尺寸。

2.电路板层布局：电路板的层布局应根据电路设计要求来确定。

在布局过程中，应将元件、信号线和电源线等布置在合适的层中，以避免互相干扰。

同时，还应根据电路的复杂程度和频率要求来确定电路板的层数。

3.电路布线规则：电路板的布线应遵循一定的规则，如信号线与电源线的间距、信号线的阻抗控制等。

布线规则的遵循可以减少信号串扰和噪音干扰，提高信号质量和抗干扰能力。

4.元件布置规则：电路板上各个元件的布置应符合一定的规则，如元件之间的间距、元件与边界的距离等。

元件布置规则的遵循可以方便焊接和维修，避免元件之间的相互干扰和短路等问题。

5.焊盘和焊接规则：电路板上焊接点的设计应符合一定的规则，如焊盘大小、已焊盘的间距等。

焊盘的设计合理与否直接影响到焊接质量和可靠性。

同时，还应注意焊接工艺的要求，如正确选择焊接材料、焊接温度和焊接时间等。

6.电源布局和分离规则：电路板上各个电源的布局应合理，避免互相干扰。

同时，还应根据电路的功耗和电流要求来确定电源的容量和类型，保证供电的稳定性和可靠性。

7.防护和绝缘规则：电路板的防护和绝缘要求是确保电路板安全运行的关键。

设计时应注意电路板的防尘、防潮、防静电等问题，并采取必要的安全措施，如绝缘层的加工、防火阻燃材料的选择等。

8.环境适应性和可靠性要求：电路板的环境适应性和可靠性要求是根据实际应用环境和可靠性要求来制定的。

设计时应考虑电路板的工作温度范围、振动和冲击等因素，并采取必要的措施，如选择适应性材料和加强电路板的结构，以提高电路板的可靠性。

PCB（Printed Circuit Board，印制电路板）设计的基本概念主要包括以下几个方面：
电路原理图设计：这是PCB设计的基础，需要将电子设备中的元件和电路按照一定的规则进行布局和连接，以达到预期的功能和性能要求。

元件布局：根据电路原理图，将元件放置在PCB上，并按照电路连接关系进行合理的布局。

布线：根据电路原理图和元件布局，使用导线将元件连接起来，形成电路。

布线需要考虑导线的长度、宽度、走向、弯曲半径等因素，以满足电路性能和电磁兼容性的要求。

焊盘和过孔设计：焊盘是用于连接元件引脚和导线的金属化孔，过孔则是连接不同层之间导线的通道。

焊盘和过孔设计需要根据元件引脚和连接要求进行合理的设计，以保证焊接质量和电路性能。

层设计：多层PCB可以提供更多的布线空间和电气连接，但也增加了设计的复杂度。

层设计需要考虑元件布局、布线需求、信号完整性等因素，合理规划不同层的用途和布线要求。

电磁兼容性设计：PCB设计需要考虑电磁兼容性，包括减小干扰、提高信号完整性等方面。

电磁兼容性设计可以通过合理的元件布局、布线、接地设计等措施来实现。

可靠性设计：可靠性设计是保证PCB在各种工作环境下都能稳定工作的关键。

可靠性设计需要考虑元件的耐温、抗震、抗腐蚀等因素，同时保证电路的稳定性和可靠性。

以上是PCB设计的基本概念，实际设计过程中还需要考虑生产工艺、制造成本等因素，以达到最优的设计效果。

电路板设计规范电路板设计是现代电子技术的重要组成部分，设计规范的制定能够提高电路板的质量和可靠性。

电路板设计规范通常包括以下几个方面：1. 尺寸规范：电路板的尺寸要符合实际应用的需求，同时要考虑到安装空间和制造工艺的限制。

通常会规定电路板的最小尺寸、最大尺寸和间距要求。

2. 材料规范：电路板的材料要选用高质量、可靠性较高的材料。

通常会规定电路板的基板材料、覆盖层材料、插针材料等，并对其性能、热稳定性、机械强度等进行要求。

3. 路径规范：电路板的路径设计是电路板设计中最关键的一环，路径的设计要满足电路板的功能需求、信号传输和电源供应的要求。

通常会规定路径的宽度、间距、走线的弯曲、直角和斜45度等要求。

4. 焊盘规范：焊盘是电子元器件与电路板之间的连接部分，焊盘的设计要考虑到焊接工艺和可靠性。

通常会规定焊盘的形状、尺寸、间距等要求。

同时还要规定焊盘与插针的匹配要求，以确保焊接质量和可靠性。

5. 敏感元件规范：对于一些敏感元件，如高频、高速或特殊要求的元件，需要特别注意其布局和线路的设计。

通常规定相应的设计要求，如禁止穿插布线、尽量避开干扰源等。

6. 接地规范：良好的接地系统是电路板设计中非常重要的一环，能够提高电路板的抗干扰能力和可靠性。

通常会规定接地的布局要求、接地线的宽度和间距、接地线与其他信号线的交叉等要求。

7. 散热规范：电路板的散热设计要考虑到元器件的功耗和工作环境温度等因素，通常会规定散热器的尺寸、位置和材料要求，以确保电路板的稳定和可靠工作。

8. 标志规范：对于电路板上的标志、编号和文字，通常会规定其大小、字体、位置和颜色要求，以便于制造和维护操作。

总之，电路板设计规范的制定对于保证电路板的质量和可靠性非常重要。

通过制定规范，可以确保电路板的设计符合实际应用的需求和制造工艺的要求，提高电路板的性能和可靠性，从而提高整个电子产品的质量。

电路板设计中的规范与要点电路板（PCB）是现代电子设备中不可或缺的组成部分，它承载着电子器件及其连接的电路。

一个好的电路板设计不仅能提升电子设备的性能，还能提高生产效率和可靠性。

本文将详细介绍电路板设计中的规范与要点。

一、电路板设计规范1.尺寸规范：- 根据电子设备的实际需求确定电路板的尺寸。

- 考虑电子设备的安装空间和限制，确保电路板能够与其他组件和外壳完美契合。

2.层次规范：- 根据电路板的功能和复杂程度确定板层数。

- 单面板只有顶层为铜质层，双面板有顶层和底层，多层板则有更多内层。

- 多层板设计能提供更好的电气性能和信号完整性。

3.走线规范：- 根据电路板功能，划分信号线、电源线和地线，并设定规范的走线规则。

- 信号线和电源线应尽量分开，减少干扰。

- 地线应宽且密集，用于提供电路的参考电压，减小传输噪音。

4.元件布局规范：- 将元件分组，并按照功能和信号流向进行布局。

- 避免元件相互干扰，尽量减小距离和交叉点。

- 确保足够的通风空间，避免元件过热。

5.丝印规范：- 在电路板上标注元件的引脚标号、元件名称和极性。

- 丝印应与焊盘有一定的间隔，避免干扰焊接。

二、电路板设计要点1.规划电源线和地线：- 电源线应足够宽，以确保电路中元件能够获取稳定的供电电压。

- 地线应在整个电路板上提供良好的连接，减少噪声干扰。

2.阻抗匹配：- 考虑信号传输的速度、频率和距离，根据规格书中的指导要求，合理设计走线和控制阻抗。

- 使用电气规则检查工具，确保设计中的阻抗匹配问题最小化。

3.信号完整性：- 使用差分信号来减少传输线上的干扰。

- 使用适当的信号层和接地层相结合，减小信号返回路径。

4.高频和高速信号处理：- 使用走线规则，减少信号线长度和干扰。

- 适当使用电容、电感和阻尼器来衰减高频信号和抑制回波。

5.元件布局：- 确保元件之间的间距和方向，以便于焊接和维护。

- 避免元器件之间的干扰，尽量减少噪声。

6.热管理：- 为高功耗元件设计适当的散热器和散热路径。

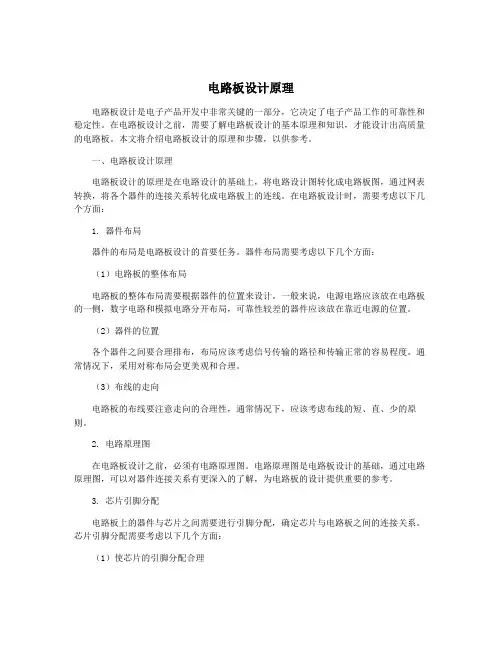

电路板设计原理电路板设计是电子产品开发中非常关键的一部分，它决定了电子产品工作的可靠性和稳定性。

在电路板设计之前，需要了解电路板设计的基本原理和知识，才能设计出高质量的电路板。

本文将介绍电路板设计的原理和步骤，以供参考。

一、电路板设计原理电路板设计的原理是在电路设计的基础上，将电路设计图转化成电路板图，通过网表转换，将各个器件的连接关系转化成电路板上的连线。

在电路板设计时，需要考虑以下几个方面：1. 器件布局器件的布局是电路板设计的首要任务。

器件布局需要考虑以下几个方面：（1）电路板的整体布局电路板的整体布局需要根据器件的位置来设计。

一般来说，电源电路应该放在电路板的一侧，数字电路和模拟电路分开布局，可靠性较差的器件应该放在靠近电源的位置。

（2）器件的位置各个器件之间要合理排布，布局应该考虑信号传输的路径和传输正常的容易程度。

通常情况下，采用对称布局会更美观和合理。

（3）布线的走向电路板的布线要注意走向的合理性，通常情况下，应该考虑布线的短、直、少的原则。

2. 电路原理图在电路板设计之前，必须有电路原理图。

电路原理图是电路板设计的基础，通过电路原理图，可以对器件连接关系有更深入的了解，为电路板的设计提供重要的参考。

3. 芯片引脚分配电路板上的器件与芯片之间需要进行引脚分配，确定芯片与电路板之间的连接关系。

芯片引脚分配需要考虑以下几个方面：（1）使芯片的引脚分配合理采用合理的引脚分配方案，可以使芯片的引脚分布比较均匀，降低板层的难度，并提高设计的可靠性。

（2）防止信号串扰在芯片引脚分配时，需要注意信号之间的串扰问题。

通常情况下，需要采用不同的层处理以防止信号串扰。

4. 路径阻抗控制路径阻抗是电子器件中一个重要的参量。

在电路板设计中，路径阻抗的控制是非常重要的，主要考虑以下两方面：（1）延长信号传输的距离采用路径阻抗控制，可以延长信号传输距离，使信号传输的质量得到保障。

（2）减小信号的衰减和噪声采用路径阻抗控制，可以减小信号的衰减和噪声，提高信号质量。

电路板设计中的注意事项与技巧电路板设计是电子制造的核心部分，它负责将电子元器件连接成一个功能完整的电路系统。

在进行电路板设计时，需要注意一些事项与技巧，以确保电路板的性能和可靠性。

以下是电路板设计中的注意事项与技巧。

注意事项：1. 充分理解电路需求：在设计电路板之前，应该对电路的功能需求有清楚的了解。

确认电路的输入输出端口、工作电压、电流等参数，并根据需求选择合适的元器件和连接方式。

2. 电路布局规划：在进行电路板布局时，要考虑到不同电路之间的相互影响和干扰。

尽量避免高频和低频电路布局在同一区域，以减小干扰。

3. 保持信号完整性：在高速电路板设计中，保持信号完整性是非常重要的。

要避免信号线走线过长、走线路径交叉、信号线和电源线以及地线走线过近等情况，以减小信号干扰和串扰。

4. 地平面设计：地平面的设计对电路板的性能和可靠性有很大影响。

一个良好的地平面能够提供稳定的地引用平面，减小信号回路的环路面积，减小信号的辐射和接收到的干扰。

5. 电源电路设计：电源电路应该保证电路板的稳定工作。

在设计电源电路时，尽量减小电流噪声和电源纹波，保证电源供电稳定。

6. 温度管理：对于高功率的电路板设计，需要考虑散热问题。

在布局和走线时，要合理安排散热元件和散热通道，保证电路板的热量能够及时散发。

技巧：1. 使用EDA工具：利用电子设计自动化（EDA）工具，可以极大地提高设计效率和准确性。

通过利用EDA工具进行仿真和验证，可以在设计前预测电路的性能和稳定性。

2. 模块化设计：在进行电路板设计时，可以尽可能地采用模块化的设计方法。

将电路板分割成各个功能模块，有利于设计、测试和维修。

3. 优化布线：在进行电路板布线时，可以通过优化走线路径和选择合适的走线方式来提高电路的性能。

可以采用直线走线、45度角走线等方式来减小信号路径的长度和过程。

4. 保持一致性：在进行电路板设计时，应该保持一致性。

尽量采用统一的元件封装和规范的走线方式，以减小制造和维护的难度。

电路板设计的一般步骤
电路板设计的一般步骤如下：
1. 确定需求：首先明确电路板的功能和要求，包括电路参数、尺寸、连接器、材料等。

2. 电路设计：根据需求进行电路设计，选择合适的电路元件，如电阻、电容、晶体管等，然后进行电路分析和仿真，确保电路设计满足要求。

3. PCB布局：根据电路设计，将电路元件放置在PCB上，确
定元件之间的布局和连接方式，注意元件之间的距离、阻抗控制、信号完整性等问题。

4. 路线布线：根据电路布局，进行导线的布线，将元件之间进行连接，同时考虑信号传输的稳定性、电磁兼容等问题。

5. 电网设计：在PCB上设计地平面、电源、信号和地等电网，确保电路的供电和信号传输稳定可靠。

6. 完善设计：对布局和布线进行细节优化，如减小电阻、电容、电感的大小，提高电气性能。

7. DRC检查：进行设计规则检查，确保设计符合PCB制造工
艺和标准。

8. 输出Gerber文件：将设计输出为Gerber文件格式，用于制
造工厂制造电路板。

9. 制造和组装：将Gerber文件提供给电路板制造商，进行电路板的制造和组装。

10. 测试和调试：对制造的电路板进行测试和调试，确保电路板正常工作。

11. 优化和改进：根据测试结果对设计进行优化和改进，提高电路板的性能和可靠性。

以上是电路板设计的一般步骤，具体步骤和顺序可能会根据具体项目的要求而有所不同。

pcb设计注意事项及设计原则
1. 注意电路的布局：将关键的电路元件和元件之间的连接线尽量短，并且按照电路信号流的路径进行布局，以降低电路的干扰和噪声。

2. 确保供电和地线的良好连接：供电和地线必须足够宽，以确保电流的充分通畅，同时尽量减少导线的长度和阻抗。

3. 保持信号的完整性：重要的高频信号和低噪声信号应该有独立的接线层进行隔离，并且保持信号线之间的最小交叉和最小输入/输出延迟。

4. 尽量减少板层数量：增加板层会增加制造成本和装配难度，因此应该尽量减少板层数量，并合理布局各种信号。

5. 为高功率模块提供散热解决方案：对于功率较大的模块，应该考虑合适的散热解决方案，如散热片、散热孔等。

6. 注意阻抗匹配：对于高速信号线，应该根据需求确定合适的阻抗，并尽量避免阻抗不匹配。

7. 考虑EMC问题：应该尽量减少电磁干扰并提高抗干扰能力，如采用合适的屏蔽、阻尼材料和接地。

8. 保证良好的可维护性：电路的布局应该考虑到维修和更换元件的方便性，如保留合适的测试点和备用元件位置。

9. 注意元器件的热分布：对于容易发热的元件，应该注意合适的散热和降温措施。

10. 使用规范的命名和标记：为了方便阅读和维护，应该使用规范的元件命名和标记方法，并为电路板添加清晰的标签和说明。

PCB硬件设计规范（详细版）PCB硬件设计规范是指为了确保电路板设计的质量和可靠性，制定的一系列硬件设计要求和标准。

下面是一个详细版的PCB硬件设计规范，包括设计原则、布局规范、电路连接规范、信号完整性和电磁兼容性等方面的内容。

一、设计原则1.硬件设计应符合产品需求和功能要求，能够满足性能指标，且易于制造和维护。

2.设计应考虑未来的功能扩展和升级，尽可能提供可定制和可扩展的接口。

3.硬件设计应尽量减少功耗，提高能效，节约资源。

4.设计应考虑电路的稳定性和可靠性，避免电路震荡、噪声和故障。

5.设计应符合相关的法规要求和环保要求，避免对环境和人体的危害。

二、布局规范1.尽量避免模拟和数字信号交叉对电路性能的影响，可采用分区布局或地线隔离的方法。

2.各个功能模块之间的物理距离应尽量缩短，减少信号传输的损失和电磁干扰。

3.硬件布局中，应尽量避免大功率和高频器件与敏感器件之间的接近，以及输入和输出接口的交叉排布。

4.硬件布局应合理利用板内空间，减少电路板的层数和尺寸，降低制造成本。

三、电路连接规范1.电路板设计应尽量减少导线的长度和延迟，减少信号传输的时延和损失。

2.设计应采用适当的导线宽度和间距，以满足电流容量和电脑要求。

3.设计中应采用相对稳定可靠的连接方式，如焊接、连接器、插座等。

4.PCB布线应避免“死角”和“凹槽”等不易焊接和检测的地方，同时注意避免高温区域。

四、信号完整性1.电源和地线是电路板设计中非常重要的信号，应保证可靠接地和供电。

2.高频信号输入和输出端口应采用专用的阻抗匹配电路，减少电磁干扰和反射。

3.时钟线和同步信号线应采用差分传输线，尽量减少信号的抖动和失真。

4.对于敏感信号和模拟信号，应采取屏蔽和滤波措施，提高信号的质量和抗干扰能力。

五、电磁兼容性1.设计应尽量减少电磁辐射和敏感器件对电磁干扰的影响，采用屏蔽、隔离和抑制措施。

2.PCB布局中应合理划分地面层和电源层，减少地线共享和电流回路交叉的可能性。

设计电路板需要哪些知识点设计电路板需要掌握的知识点设计电路板是电子工程领域中重要的一环，它涉及到电路原理、布线规则、器件选型等多个方面的知识。

下面将介绍设计电路板需要掌握的一些重要知识点。

一、电路原理和电路分析在设计电路板前，首先需要掌握基本的电路原理和电路分析方法。

这包括了欧姆定律、基尔霍夫定律、戴维南定理等。

了解这些定律和定理，可以帮助我们理解电流、电压、电阻、电容等基本电路元件的特性，从而为电路板设计提供指导。

二、模拟电路和数字电路设计电路板既涉及到模拟电路，也涉及到数字电路。

模拟电路是指以连续变化的信号表示的电路，而数字电路则是以离散的信号表示的电路。

在设计电路板时，需要根据具体的应用场景选择相应的电路类型，并了解它们的特点和设计方法。

三、元器件选型和封装设计电路板需要选择合适的元器件，并对其进行正确的封装。

元器件的选型包括了电阻、电容、电感、集成电路等多种类型，需要根据具体电路要求和性能指标进行选择。

同时，不同元器件可能有不同的封装形式，例如贴片、插件、球栅等，需要了解其封装形式以便于在设计中正确使用。

四、PCB布局和布线规则在设计电路板时，需要进行 PCB 布局和布线规则的设计。

PCB 布局是指将电路板上的元器件进行合理的摆放，以便于信号传输和电路整体性能。

布线规则则是指将元器件互连，确保信号传输的可靠性和稳定性。

在进行 PCB 布局和布线规则设计时，需要了解电磁兼容性、信号完整性等相关知识。

五、EDA软件的使用电子设计自动化（EDA）软件在电路板设计中起着关键的作用。

掌握 EDA 软件的使用，能够辅助进行原理图设计、PCB 布局和布线规则设计等工作。

常见的 EDA 软件包括 Altium Designer、Cadence、PADS 等，需要根据自己的需求选择并熟练掌握其中的功能和操作方法。

六、电路仿真和验证在完成电路板设计后，需要进行电路仿真和验证，以确保设计的正确性和稳定性。

电路仿真可以通过使用 SPICE 类软件进行，通过模拟电路终端的电压、电流波形等参数，来验证电路的性能。

电路板设计
电路板设计是指针对特定电路功能需求进行电路板的设计，包括电路结构的设计、元器件选型、布线规划和信号电路调试等工作。

以下将对电路板设计的主要内容进行简要介绍。

首先，电路板的设计需要根据电路功能需求确定电路结构。

根据需求，可以选择单层电路板、双层电路板或多层电路板。

对于复杂的电路结构，多层电路板可以提供更好的布线和信号层分配。

同时，还需确定电路板尺寸和形状，以适应电路板的安装环境和尺寸限制。

其次，选型合适的元器件也是电路板设计的重要环节。

根据电路功能需求和性能要求，选择适合的芯片、电容、电感、电阻等元器件。

需要考虑元器件的封装类型、参数规格和可获得性等因素，以确保设计的可行性和可制造性。

布线规划是电路板设计的关键步骤之一。

合理的布线可以提供稳定的电路性能和信号完整性。

在布线过程中，需要考虑信号和电源的分离、不同信号之间的距离和干扰，以及追求最佳信号传输和最小电路阻抗等因素。

同时，还需遵守电路板设计的规范和标准，如严格控制信号与电源的交叉、避免信号环行和重要信号通道的保护等。

在电路板设计完成后，需要进行信号电路的调试和测试。

通过连接电源和信号源进行电路的运行和功能测试，以验证设计的正确性和性能。

在调试过程中，需要检查电路板上的电路连接是否正确，电压和电流是否稳定，信号的幅度和频率是否符合
要求等。

综上所述，电路板设计是根据电路功能需求进行电路结构设计、元器件选型、布线规划和信号电路调试等工作的过程。

通过科学合理的设计和验证，可以提供满足需求的电路板，为各种电子设备的正常运行提供支持。

pcb设计检查要素-回复什么是PCB设计检查要素？PCB（Printed Circuit Board）设计检查要素指的是在进行PCB设计过程中需要注意、核查和检查的关键因素和要点。

这些要素涵盖了PCB设计的各个环节，包括原理图设计、布线、元器件布局、电源和地线规划、信号完整性、EMI/EMC等。

PCB设计检查要素的目的是确保电路板的可靠性、稳定性和性能，并减少后期生产和测试过程中可能出现的问题。

一、原理图设计检查要素1. 元器件的正确选型。

在原理图设计之前，需要仔细选择合适的元器件，包括封装、功能和性能等方面。

在选型过程中需要考虑元器件的可获取性和成本。

2. 引脚和管脚的正确连接。

原理图中各个元器件之间通过引脚和管脚进行连接。

在设计时需要确保引脚和管脚的连接正确，以避免后期布线时出现问题。

3. 电路的正确连接。

原理图中的电路连接是电路功能实现的基础，需要确保连接正确、清晰、简洁，并符合设计要求。

二、布线设计检查要素1. 线宽和间距的设计。

在布线过程中需要根据电流大小选择合适的线宽，并且考虑到相邻线之间的间距，以保证信号传输的稳定性和可靠性。

2. 地线、电源线和信号线的规划。

在布线过程中需要合理规划地线、电源线和信号线的走向和布局，以减少干扰，提高信号的完整性。

3. DRC（Design Rule Check）规则的检查。

DRC规则是PCB设计软件提供的规则检查工具，可以自动检查布线过程中是否有违反设计要求的问题，如线宽、间距、并排线等。

三、元器件布局检查要素1. 元器件的密度和热管理。

在元器件布局过程中，需要考虑元器件的密度，尽量减少元器件之间的空隙，以实现PCB板的小型化。

同时，需要合理规划元器件的布局，以便进行热管理，保证元器件工作的温度安全。

2. 元器件之间的电气隔离。

不同模块的元器件可能有不同的电气工作要求，需要进行电气隔离，避免电路之间的干扰和串扰。

3. 元器件布局与封装的匹配。

在元器件选型时要考虑合适的封装，以方便布局和焊接。

电路板设计原理电路板设计是电子产品开发中至关重要的一环。

它涉及到电路原理、电路布局、信号完整性以及电磁兼容等多个方面。

本文将简要介绍电路板设计的原理及相关注意事项。

一、电路板设计原理概述电路板设计的主要目标是保证电路在不同工作条件下能够稳定可靠地运行。

为实现这一目标，设计者需要考虑以下几个方面：1. 电路原理：在进行电路板设计之前，需要明确电路的功能和要求，理解电路中各个元器件的作用和相互关系。

只有深入理解电路原理，才能进行有效的电路板设计。

2. 电路布局：电路布局对电磁干扰、信号完整性和散热等方面有着重要影响。

合理的电路布局可以减少信号的串扰和噪声干扰，提高电路的抗干扰能力。

同时，合理的布局还可以降低电路板的温度，延长电子元器件的使用寿命。

3. 信号完整性：随着设计的复杂性增加，信号完整性变得越来越重要。

高速信号的传输会受到传输线特性、电磁干扰和反射等因素的影响，因此，设计者需要采取相应措施确保信号的完整性。

4. 电磁兼容：电磁兼容是指电子设备在同一环境中共存时互不干扰的能力。

电路板设计中的电磁兼容问题主要包括电磁辐射和电磁感应。

设计者需要通过合理的布局和地线设计等方式降低电磁辐射和感应，以保证设备的正常运行。

二、电路板设计的注意事项在进行电路板设计时，需要注意以下几个方面：1. 小信号电路与大信号电路分离：为了减少干扰，小信号电路和大信号电路应尽量分离布局。

例如，可以将模拟电路和数字电路分开布局，避免数字信号的干扰对模拟信号的影响。

2. 地线设计：良好的地线设计可以减少回流路径的干扰，并提供电流的最佳回路。

设计者应当采用大面积的地面铺铜，并合理规划地线的走向，避免地线共享和串扰。

3. 电源布局：电源是电路板正常运行的基础，因此在设计时需要合理布局电源部分。

电源供电线应该尽量短且宽，以降低电阻和电感。

4. 温度控制：高温会对电子元器件产生不利影响，因此设计中需要考虑良好的散热和温度控制。

可以通过添加散热孔、散热片或者采用金属基板等方式来提高散热效果。
