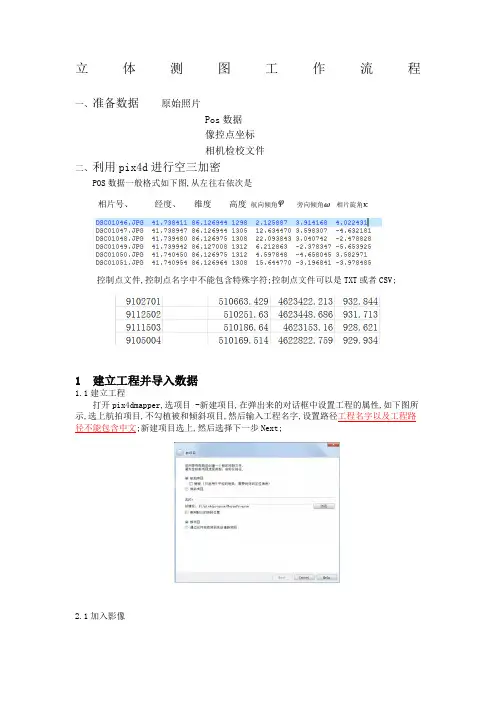

立体测图流程总结————————————————————————————————作者: ————————————————————————————————日期:ﻩ立体测图工作流程一、准备数据原始照片Pｏｓ数据像控点坐标相机检校文件二、利用pix4d进行空三加密POＳ数据一般格式如下图,从左往右依次是相片号、经度、维度高度航向倾角旁向倾角相片旋角控制点文件,控制点名字中不能包含特殊字符。
控制点文件可以是ＴXＴ或者CSV。
1建立工程并导入数据1.1建立工程打开pｉｘ4dmapper,选项目－新建项目，在弹出来的对话框中设置工程的属性，如下图所示，选上航拍项目，不勾植被和倾斜项目，然后输入工程名字,设置路径(工程名字以及工程路径不能包含中文)。
新建项目选上，然后选择下一步Ｎext。
2.１加入影像点添加图像,选择加入的影像。
影像路径可以不在工程文件夹中，路径中不要包含中文。
点Ｎeｘｔ。
3.1.设置影像属性✓图像坐标系设置PＯS数据坐标系,默认是WGS8４(经纬度)坐标。
✓地理定位和方向设置POS数据文件,点从文件选择ＰOS文件。
✓相机型号设置相机文件。
通常软件能够自动识别影像相机模型。
确认各项设置后,点Ｎexｔ进入下一步。
然后点击Fiｎｉsh完成工程的建立。
2快速处理检查这一步可以不做，只是起到一个检查作用。
快速处理出来的结果精度比较低，所以快速处理的速度会快很多。
因此快速处理建议在飞行现场进行,发现问题方便及时处理。
如果快速处理失败了，那么后续的操作也可能出现相同结果。
点运行,选择本地处理。
设置如下图，初步处理和快速检测选上，其他不选，点开始,等待软件运行完,可以查看快速处理得到的成果(一张的影像拼图）,检查快速处理质量报告。
质量报告主要检查两个问题,Datasｅt以及Cameｒa optｉmizａｔioｎｑｕalｉty。
Dａｔａseｔ(数据集)：在快速处理过程中所有的影像都会进行匹配,这里我们需要确定大部分或者所有的影像都进行了匹配。
如果没有就表明飞行时相片间的重叠度不够或者相片质量太差。
Camerａｏｐｔimizaｔｉon qｕality(相机参数优化质量）:最初的相机焦距和计算得到的相机焦距相差不能超过５%,不然就是最初选择的相机模型有误,重新设置。
3加入控制点控制点必须在测区范围内合理分布,通常在测区四周以及中间都要有控制点。
要完成模型的重建至少要有3个控制点。
通常1０0张相片6个控制点左右，更多的控制点对精度也不会有明显的提升（在高程变化大的地方更多的控制点可以提高高程精度)。
控制点不要做在太靠近测区边缘的位置,控制点最好能够在５张影像上能同时找到(至少要两张)。
3.1使用像控点编辑器加入控制点３.1.1加入控制点文件点项目，选择像控点编辑器。
出现如下对话框。
点击增加像控点后，图像会出现在对话框中，可以逐个刺出控制点。
选择导入像控点。
在出来的对话框中设置像控点坐标系、导入像控点文件(ｃsv格式）。
3.1.2在图像上刺出控制点在左侧的图像列表中选中图像，右侧就会显示出该图像。
在对应的位置上,鼠标左键击图像中的点,标出控制点位置。
一个控制点最少要在两张图像上标出来，通常建议标注在3-８张图像上。
在质量报告中会显示是否需要在更多的图像上标出控制点。
设置完成后，点OK。
控制点就加入到了工程里面。
4全自动处理点击菜单栏运行，选择本地处理,系统出现如下对话框。
４.1初始化设置a.特征匹配设置处理单位像素大小，越大效果越好,花的时间也越多。
越小耗时越小。
b.优化环节包括了多次的空中三角测量、光束法局域网平差以及相机自检校计算。
Interna ｌcaｍera paramｅters、Ｅxternal ｃａmｅra pａramｅters内部参数以及外部参数(可以分别理解为内方位元素以及外方位元素）。
✓Oｐtimizｅｅxternａl aｎd aｌlｉnteｒnals 通常无人机震动比较大,所以建议选这个，两个都进行优化计算。
✓Opｔiｍｉze ｅｘternal oｎlｙ仅优化外部参数,如果使用的相机已经进行严格的检校,而且相机参数一定要被使用，我们就会选这个选项。
✓Opｔimize eｘtｅrnals and leaｄiｎg ｉｎternals 优化外部参数以及主要的内部参数。
对于视角相机模型主要的内部的参数包括相机焦距以及两个径向畸变参数，对于鱼眼镜头模型是指相机参数的多项式系数。
c.输出✓Camｅra inｔeｒnａｌs ａｎdｅxtｅrnaｌs, AAＴ, BＢA生成相机内部参数以及外部参数、空三文件、区域网光束平差文件。
✓未畸变影像畸变纠正影像。
（如果提供了相机参数,在ｐrocesｓing－ｓave ｕnｄisｔｏrｔed imaｇeｓ中可以生成畸变纠正影像)5质量报告分析主要关注区域网空三误差、自检校相机误差、控制点误差。
7.1区域网空三误差区域网空三误差如下图，Ｍean reｐrojeｃtｉon erｒｏr就是空三中误差，以像素为单位。
相机传感器上的像素大小通常为6微米（μｍ)，不同相机可能不一样。
换算成物理长度单位就是0．166577*6μｍ。
7.2相机自检校误差上下两个参数不能相差太大(例如Fｏcaｌlength上面3３.838mm，下面是２0mm，那么肯定是初始相机参数设置有问题)，R1、Ｒ2、R３三个参数不能大于１，否则可能出现严重扭曲现象。
7.3控制点误差ErrorX、ErｒorY、ErrorZ为三个方向的误差。
三、PIX4D空三成果导入MaｐＭａtrｉx软件利用pix4d第一步的处理的pos数据和相机参数进行立体测图空三处理后的空三处理后的打开MａpMatrｉx软件，1、新建工程：选择新建工程按钮，在弹出的窗口中选择相应的工程文件夹，或者在指定路径下选择“新建文件夹”按钮新建一个文件夹用以存放工程数据,工程名称将与文件夹名一致(注意：若已有的工程名称与该文件夹名相同,系统建立的工程名会自动在工程名后面加上一些随机数字生成一个新的工程名以示区别)2、新建航带:新建如果测区中有多条航带,选择“影像”节点,点击鼠标右键，在弹出的右键菜单中选择“新建航带”菜单项,可新建航带;添加影像：在“strip_0”节点点击鼠标右键，在弹出的右键菜单中选择“添加影像”菜单项，加载*.tｉf影像。
添加完成后参考测区原始影像结合图，按照由左至右（航带内）、由上而下(航带间)排列。
注意: 航带根据pos文件的kapｐa角确定奇数航带序号从小到大排列偶数航带序号从大到小排列3、修改扫描分辨率(像元大小)，新建相机文件焦距和扫描分辨率大小来自于mｉsｓion＿ｉnteｒnalsj.cam文件扫描分辨率=6.169/４608=4.62750/3456=0．０01339，扫描分辨率的修改需要在选中影像节点时，即保证所有影像的都修改过来了。
畸变参数和主点偏移参数输入：相机参数输入完毕后,如下图：注意:焦距位数不要过长K1对应K３K２对应K5K3对应K7影像节点右键，数码量测相机内定向。
4、编辑外方位元素文件，导入外方位元素1)外方位元素来自于pos文件,开头文件去掉，修改为MapMaｔriｘ能识别的格式。
2）选择影像节点,在右键菜单中选择编辑外方位元素菜单，即进入外方位元素编辑界面。
选择打开文件图标，设置需要打开的文件的格式，本数据转角格式为默认的角度－360。
选择需要打开的外方位元素文件,选择一栏特征文件,选择“开始”，在编辑框中,一一指定相关参数。
注意:转角系统是OmｅgａＰｈi Ｋappa在参数按照“Ｘ Y Ｚ Omｅga Ｐhi Ｋappａ”顺序指定后,将转角系统修改为“OmeｇａPhi Kａｐｐa”3）确定后，开始关联原始影像可自动关联也可手动指定关联。
关联完成后，即完成外方位元素的导入。
在编辑外方位元素窗口中显示如下：５. 创建立体相对,新建DＬG,实时核线测图工程节点右键,创建立体相对,即可对全区影像创建立体相对。
DLG节点右键，新建DＬG，新建的DLG右键，加入立体像对新建的DLＧ右键,数字化进入feature软件进行立体测图心得体会精度分析:1．空三精度影响整个成果精度。
由于无人机飞行姿态较差,相机的畸变较大,直接影响了空三加密的精度，使用单一空三加密软件，很难使空三精度保证在误差范围内，所以要使用多个空三软件结合处理的方式进行,才能满足空三加密的精度要求。
空三精度满足的条件是立体像对的上下视差为0,上下视差过大,空三精度不够，要重新进行空三加密。
2.立体模型数据采集精度受约于人工作业,直接影响数字线划图的精度，对立体采集人员的技术能力要求比较高，要达到立体采集数据的能力，必须对立体采集人员进行培训,只有对立体采集熟练以后,才能满足数字线划图的精度要求。
立测优势:立体测图熟练以后，高程精度能达到20-3０公分,最高能满足１:1000的测图要求。
预计每人每天成图在0.5平方公里以上，大大的提高了成图速度，减少了外业工作量,工程周期缩短,目前被广大测绘单位所采用，逐渐取代了传统的人工外业测图模式。
工作模式：由于初期立体采集熟练程度不够,且立体采集对建筑物多的地方,成图速度较慢，不如用正射影像进行成图速度。
所以预计的工作模式是用正射影像图描绘建筑物,道路等线状面状地物；用立测软件采集高程点，描绘等高线。
这样才能在保证精度的前提下，提高工作效率。
