胎压监测内置原理
胎压监测系统(TPMS)是一种现代汽车安全系统,它可以监
测车辆轮胎的压力,并即时向驾驶员报告任何异常情况。
除了外部安装的传感器外,现在市面上也有内置式的TPMS系统。
内置式TPMS系统的原理与外部安装式类似,但传感器被安
装在车辆的轮毂内部,通常与轮胎的气室相连。
这样一来,传感器可以直接测量轮胎内的气压,并将数据传输到车辆的电子控制单元(ECU)。
每个传感器都可以监测特定轮胎的气压,并将读数发送给ECU。
ECU会将这些数据与预设的标准进行比较,如厂商设
定的轮胎压力范围。
如果轮胎压力低于或高于设定的范围,系统将发出警报,以提醒驾驶员有可能存在的潜在问题。
内置式TPMS系统具有多个优点。
首先,由于传感器安装在
轮毂内部,它们不容易受到外界影响,如恶劣天气或路况。
因此,可靠性和精确度更高,准确监测轮胎压力的变化。
其次,内置式TPMS系统的安装和调试较为简便。
一旦安装
完毕,系统将自动进行校准和自动检测,无需额外的设置或操作。
不过,内置式TPMS系统也有一些限制。
首先,由于传感器
安装在轮毂内部,如果需要更换轮胎或进行轮胎维修,可能需要额外的操作成本。
其次,系统的价格相对较高,且修理费用也较高。
总体来说,内置式TPMS系统是一种高效和便捷的方式来监测轮胎压力,并确保驾驶安全。
它既可以帮助驾驶员预防潜在的事故风险,又可以提高车辆的燃油效率和轮胎使用寿命。
因此,该系统在现代汽车市场上得到了广泛的应用和认可。
车辆胎压监测方案怎么写随着汽车行业的发展和消费者对安全驾驶的重视,车辆胎压监测系统(TPMS)已经逐渐成为汽车行业的标配之一。
TPMS不仅有助于提高车辆安全性能,同时也可以减少车辆燃油消耗,延长轮胎使用寿命。
因此,车辆胎压监测方案的设计与实施显得尤为重要。
本文将介绍TPMS的基本原理和实施方案。
胎压监测系统的基本原理胎压监测系统是通过一组传感器来检测车辆的轮胎气压情况。
传感器会对轮胎的气压进行不断地测量和分析,然后将数据传输到中央处理器进行处理。
一旦轮胎的气压低于正常值,系统就会发出警告信号,提醒驾驶员进行检查调整。
胎压监测系统的传感器可以分为两种类型:间接式和直接式。
间接式胎压监测系统会利用车辆的轮速传感器和ABS系统来检测轮胎的气压情况。
而直接式胎压监测系统则是将压力传感器直接安装在轮毂上进行测量。
直接式胎压监测系统更精准、更灵敏,但其成本也相比间接式胎压监测系统更高。
一般而言,中高档车会采用直接式胎压监测系统,而低档车则会采用间接式胎压监测系统。
胎压监测方案的实施车辆胎压监测方案的实施需要从以下几个方面进行考虑:车型和胎压标准的选择不同的车型和轮胎规格需要有相应的胎压标准,车辆胎压监测方案的设计需要根据车型和轮胎规格的具体情况来确定合理的胎压监测标准。
传感器的选择和安装传感器的性能和精度会直接影响到胎压监测的准确性,因此需要选择合适的传感器,并且在安装时需要注意传感器的位置和安装角度。
通常情况下,传感器会安装在轮毂上,可以通过网络连接到车辆的监测系统。
在传感器的选择和安装方面,可以寻求专业的技术支持和建议。
警告机制的设置和实现车辆胎压监测系统需要有超出胎压安全范围的警告机制,以便及时告知驾驶员。
对于车辆胎压监测的警告机制,建议设置在达到临界胎压水平时发出声音或振动,并在车辆的显示屏上提示相应的警告信息。
此外,在车辆起动时或定期检查车辆时,也可以通过查询车辆胎压监测的历史记录来了解轮胎状况。
汽车胎压监测系统控制原理1. 背景介绍汽车胎压监测系统(TPMS)是一种用于监测汽车轮胎气压的装置。
它能够实时监测轮胎的胎压,一旦发现轮胎气压异常,系统会发出警报。
TPMS的主要目的是提高行车安全、减少事故风险,并延长轮胎寿命。
2. 基本原理汽车胎压监测系统控制原理主要包括传感器、接收器和控制单元三个部分。
2.1 传感器传感器是TPMS最重要的组成部分,它负责测量轮胎的实时气压,并将数据传输给接收器。
常见的传感器类型有直接式和间接式两种。
2.1.1 直接式传感器直接式传感器直接安装在每个车轮上,通常由一个压力传感器和一个无线发送模块组成。
当轮胎气压下降时,压力传感器会检测到变化并通过无线发送模块将数据发送到接收器。
2.1.2 间接式传感器间接式传感器则通过监测轮胎周围的转速来间接推断轮胎气压。
当轮胎气压下降时,轮胎的直径会减小,从而导致车轮的转速增加。
间接式传感器通过车辆的ABS系统来监测这种转速变化,并将数据传输给接收器。
2.2 接收器接收器是TPMS系统中负责接收传感器发送的数据并进行处理的部分。
它通常安装在车辆座舱内,可以是一个独立的显示屏或与车辆信息娱乐系统集成。
接收器主要功能包括数据解码、警报判断和显示。
它会解码传感器发送的数据,并根据预设的阈值判断轮胎气压是否异常。
一旦发现异常,接收器会触发警报,通知驾驶员注意。
2.3 控制单元控制单元是TPMS系统中负责控制和管理整个系统的部分。
它通常由一台微处理器组成,负责协调传感器和接收器之间的通信,并对系统进行参数设置和故障诊断。
控制单元主要功能包括: - 接收并处理传感器发送的数据; - 设置警报阈值; - 控制警报的触发和关闭; - 监测系统的运行状态,如电池电量、传感器故障等。
3. 工作流程汽车胎压监测系统的工作流程如下:1.传感器测量轮胎气压,并将数据发送给接收器。
2.接收器接收并解码传感器发送的数据。
3.接收器根据预设的阈值判断轮胎气压是否异常。
2024年汽车胎压监测市场发展现状摘要本文旨在分析当前汽车胎压监测市场的发展现状。
通过对市场规模、竞争格局、技术发展、政策环境等方面的综合分析,本文总结出汽车胎压监测市场的发展趋势,并提出相应的建议。
1. 引言汽车胎压监测系统(TPMS)是一种安装在汽车轮胎上的装置,用于监测胎压并提供实时警报。
随着人们对汽车安全性和节能环保的关注度增加,汽车胎压监测市场迅速发展。
本文旨在对当前汽车胎压监测市场的发展现状进行深入分析。
2. 市场规模根据市场调研数据显示,目前全球汽车胎压监测市场规模呈现增长态势。
据预测,到2025年,汽车胎压监测市场的价值将达到XX亿美元。
主要驱动市场增长的因素包括汽车安全要求的提高、政府规定的胎压监测标准、消费者对驾驶安全的重视等。
3. 竞争格局目前全球汽车胎压监测市场上存在众多厂商,竞争格局较为激烈。
主要的厂商包括公司A、公司B和公司C等。
这些厂商通过提供高品质产品和不断创新来争夺市场份额。
此外,新兴的创业公司也进入了这一市场,加剧了竞争。
4. 技术发展汽车胎压监测技术在过去几年中得到了迅速发展。
传感器技术的进步使得监测系统更加准确和可靠。
同时,无线通信技术的应用进一步提升了胎压监测系统的便利性和用户体验。
未来,随着物联网技术的普及,汽车胎压监测系统将更加智能化和互联化。
5. 政策环境政府对汽车胎压监测的要求也推动了市场的发展。
例如,一些国家和地区已经颁布了胎压监测系统的强制安装法规。
这些法规的实施促进了市场需求的增长,并推动了技术的改进。
政策环境的变化对市场格局和竞争格局都有一定影响。
6. 发展趋势基于对市场现状的分析,我们可以预见几个发展趋势。
首先,汽车胎压监测市场将保持稳定增长,受到消费者对安全性和节能环保的需求推动。
其次,技术持续创新将是市场竞争的关键。
厂商需要不断提升产品性能和功能,满足消费者的多样化需求。
此外,随着电动汽车的普及,胎压监测系统也将在电动汽车领域发挥重要作用。
TPMS简介宣讲人:旗云院显示控制科—2010年1月18日旗云汽车工程研究院培训专用TPMS简介是汽车轮胎压力监测系统是Tire Pressure Monitoring System TPMS“Tire Pressure Monitoring System”的英文缩写形式,主要用于在汽车行驶时实时的对轮胎气压和温度进行自动检测,对轮胎气、温度过高或过低进行报警,以保障行车安全。
这套系统主要由四个或五个(含备胎)气压温度传感器,四个低频天线(不一定),一个手持初始化仪器(不一定)一个高频天线,一个接收器和一个显示器组成。
通过传感器把轮胎的气压和温度信息发送给接收器,由接收器对信号进行处理,然后发给显示器,以实现时实监测轮胎现胎的气压和温度,出现问题进行报警。
旗云汽车工程研究院培训专用TPMS安装示意图一般装在汽车的中央。
旗云汽车工程研究院培训专用TPMS工作原理四轮轮胎气压传感器实时的监测轮胎的气压和温度,通过无线高频信号把数据发送给接收器进行信息处理,然后把响应的信号送给仪表进行显示。
旗云汽车工程研究院培训专用TPMS 的配置类型高端配置高端配置的组成:接收器、传感器、高频天线、低频触发天线。
高端配置的工作原理:低频触发器主要用来唤醒传感器和进行传感器的ID学习。
当传感器监测到轮胎压力和温度过高或过低时,将会发射高频信号,接收器收到到信号后,将在仪表上做出相应显示。
此种方案的优点是能够通过四个低频触发天线来唤醒或关闭放置在四个轮胎里面的传感器,当汽车停车时,能够通过低频触发天线来关闭传感器,使其进入睡眠模式,不发射数据,减小电能损耗;当汽车启动时,再利用低频天线来触发使传感器进入正常的工作模式当顾客更换轮胎后入正常的工作模式。
当顾客更换轮胎后,能够利用低频触发天线来学习新的传感器的ID号,具有自学习的功能.由于接收器和仪表是通过CAN总线进行通讯的,其传输的信息量大,可以在仪表上显示轮胎的温度、压力和具体的轮胎位置.此种方案是比较先进的。
间接胎压监测工作原理
轮胎压力监测系统(TPMS),又称轮胎压力监测系统,简称 TPMS。
该系统是一种自动的、非接触式的汽车轮胎监测系统,可在汽车行驶过程中对轮胎压力进行实时监测,一旦发现轮胎漏气或压力异常,将自动报警。
该系统利用安装在每一个轮胎内的压力传感器来获取车辆的轮速、胎压和温度等信息。
如果直接式 TPMS主要由传感器、无线收发器和电子控制器三部分组成,其中传感器是直接接收轮速传感器或压力传感器的信号,并将其转换为电信号,然后将电信号传送给电子控制器。
电子控制器接收到信号后进行分析、处理,然后将信号传递给无线收发器,再把接收到的信号传给显示器。
轮胎压力监测系统是以间接式 TPMS为基础的一种汽车安全控制系统,它是在直接式 TPMS的基础上增加了轮胎压力监测系统。
当轮胎出现异常时,该系统可以通过对轮胎压力进行检测来实现报警。
目前市场上销售的 TPMS主要是间接式 TPMS。
间接式 TPMS使用无线技术传输数据到车辆的中央计算机,再由计算机显示轮胎压力。
—— 1 —1 —。

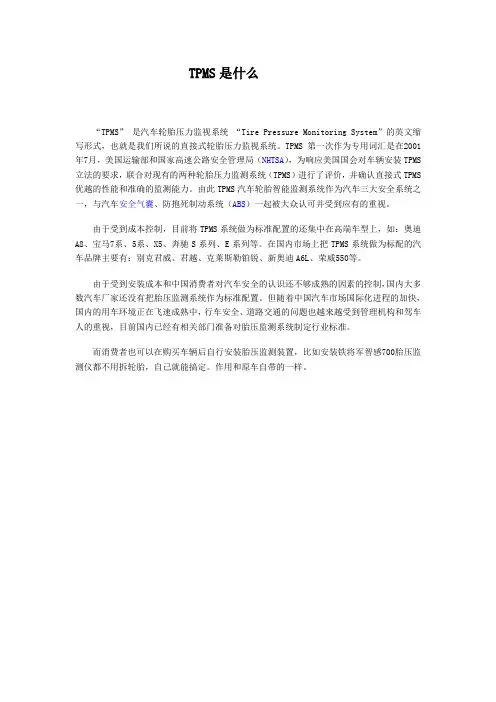

TPMS是什么
“TPMS” 是汽车轮胎压力监视系统“Tire Pressure Monitoring System”的英文缩写形式,也就是我们所说的直接式轮胎压力监视系统。
TPMS 第一次作为专用词汇是在2001年7月,美国运输部和国家高速公路安全管理局(),为响应美国国会对车辆安装TPMS 立法的要求,联合对现有的两种轮胎压力监测系统(TPMS)进行了评价,并确认直接式TPMS优越的性能和准确的监测能力。
由此TPMS汽车轮胎智能监测系统作为汽车三大安全系统之一,与汽车、防抱死制动系统()一起被大众认可并受到应有的重视。
由于受到成本控制,目前将TPMS系统做为标准配置的还集中在高端车型上,如:奥迪A8、宝马7系、5系、X5、奔驰S系列、E系列等。
在国内市场上把TPMS系统做为标配的汽车品牌主要有:别克君威、君越、克莱斯勒铂锐、新奥迪A6L、荣威550等。
由于受到安装成本和中国消费者对汽车安全的认识还不够成熟的因素的控制,国内大多数汽车厂家还没有把胎压监测系统作为标准配置。
但随着中国汽车市场国际化进程的加快,国内的用车环境正在飞速成熟中,行车安全、道路交通的问题也越来越受到管理机构和驾车人的重视,目前国内已经有相关部门准备对胎压监测系统制定行业标准。
而消费者也可以在购买车辆后自行安装胎压监测装置,比如安装铁将军智感700胎压监测仪都不用拆轮胎,自己就能搞定。
作用和原车自带的一样。

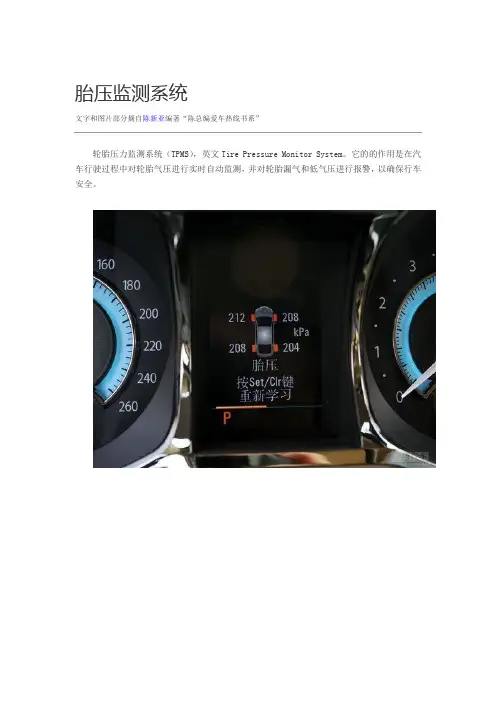

胎压监测系统文字和图片部分摘自陈新亚编著“陈总编爱车热线书系”轮胎压力监测系统(TPMS),英文Tire Pressure Monitor System。
它的的作用是在汽车行驶过程中对轮胎气压进行实时自动监测,并对轮胎漏气和低气压进行报警,以确保行车安全。
胎压监测的重要性有数据表明,由爆胎引起的车祸在恶性交通事故中所占的比例非常高,而所有会造成爆胎的因素中胎压不足当为首要原因。
这并不是耸人听闻,即使你不选择带有胎压监测的车型,也要提高对车辆轮胎的重视,避免人和车发生严重的损伤。
当胎压过高时,会减小轮胎与地面的接触面积,而此时轮胎所承受的压力相对提高,轮胎的抓地力会受到影响。
另外,当车辆经过沟坎或颠簸路面时,轮胎内没有足够空间吸收震动,除了影响行驶的稳定性和乘坐舒适性外,还会造成对悬挂系统的冲击力度加大,由此也会带来危害。
同时,在高温时爆胎的隐患也会相应的增加。
胎压监测分类胎压监测主要分为两种:1)间接式胎压监测(Wheel-Speed Based TPMS,简称WSB),这种系统是通过汽车ABS 系统的轮速传感器来比较轮胎之间的转速差别,以达到监测胎压的目的。
ABS通过轮速传感器来确定车轮是否抱死,从而决定是否启动防抱死系统。
当轮胎压力降低时,车辆的重量会使轮胎直径变小,这就会导致车速发生变化,这种变化即可用于触发警报系统来向司机发出警告。
2)直接式胎压监测(Pressure-Sensor Based TPMS,简称PSB),这种系统是利用安装在每一个轮胎里的压力传感器来直接测量轮胎的气压,利用无线发射器将压力信息从轮胎内部发送到中央接收器模块上的系统,然后对各轮胎气压数据进行显示。
当轮胎气压太低或漏气时,系统会自动报警。
这两种系统各有优劣。
直接系统可以提供更高级的功能,随时测定每个轮胎内部的实际瞬压,很容易确定故障轮胎。
间接系统造价相对较低,已经装备了4轮ABS (每个轮胎装备1个轮速传感器)的汽车只需对软件进行升级。
汽车tpms标准随着汽车技术的不断发展,胎压监测系统(TPMS)作为一项重要的车辆安全技术得到了广泛应用。
本文将深入探讨汽车TPMS的标准,包括国际标准、国家标准以及TPMS在汽车行业中的应用和未来发展趋势。
一、引言胎压监测系统(TPMS)是一种通过实时监测车辆轮胎胎压并提供警告的技术,旨在提高行车安全性。
为确保不同厂家生产的TPMS设备的兼容性和一致性,相关的标准制定显得尤为重要。
二、TPMS的国际标准ISO 21750:ISO 21750是国际标准化组织(ISO)发布的TPMS标准,涵盖了TPMS的基本要求、性能指标、通信协议等内容。
该标准旨在为全球范围内的汽车制造商提供统一的TPMS实施指导。
UNECE R64:联合国经济及社会理事会(UNECE)颁布的UNECE R64是一项欧洲范围内的TPMS标准,规定了TPMS的技术规范和测试方法。
符合UNECE R64的TPMS设备可以在欧洲市场自由流通。
三、TPMS的国家标准GB/T 24050-2020:中国国家标准GB/T 24050-2020明确了TPMS的术语和定义、技术要求、试验方法等内容,为国内生产和使用TPMS提供了规范。
J2949/4:美国汽车工程师协会(SAE)发布的标准J2949/4主要涵盖了TPMS的系统级别要求、硬件接口、通信协议等,适用于北美市场的汽车。
四、TPMS在汽车行业中的应用安全性提升:TPMS通过实时监测胎压,及时发现胎压异常,提醒驾驶员进行维护,从而减少爆胎的发生,提高车辆的行车安全性。
燃油效率优化:保持适当的胎压有助于减少轮胎滚动阻力,从而提高燃油效率,降低车辆的燃油消耗,减少尾气排放。
轮胎寿命延长:良好的胎压管理有助于减缓轮胎磨损,延长轮胎的使用寿命,降低车主的维护成本。
五、TPMS未来发展趋势智能化技术融合:未来的TPMS可能会融合更多的智能化技术,如人工智能、云计算等,提高系统的智能化水平,实现更精准的胎压监测和分析。
--------------------------------------------------------------------------------------------------------------------------------------- TPMS 胎压监测系统功能规范---------------------------------------------------------------------------------------------------------------------------------------目录1 范围本规范描述了车辆胎压监测系统组成及功能,组件接口及信号定义,机构要求及尺寸等信息。
2术语和定义3.1 TPMS胎压监测系统(Tire Pressure Monitoring System)该系统在车辆行驶的时候监测轮胎内温度、胎压或延时压力变化,并且能够发送对应的信息给使用者的系统。
胎压监测系统由胎压传感器和胎压控制模块组成。
3.2胎压传感器安装在每一个轮毂上,实时监测轮胎的气压和温度,通过无线方式(433.92MHz)发送数据。
它由压力传感器、温度传感器、加速度传感器、MCU、射频发射芯片、电池、LF低频接收电路和天线组成。
传感器可以接收125kHz的低频唤醒信号,根据低频唤醒信号或加速度传感器信号,发射器在睡眠模式和工作模式之间切换,降低电量消耗。
3.3显示器在仪表和音响上进行图文显示,准确报出故障信息。
3.4发射功率 (sending power)是指在汽车遥控发射器的天线处测得的发送信号的功率。
3.5灵敏度 (sensitivity)是指产生标准输出信号时所需要的最小输入信号电平。
3.6单向系统胎压传感器发送胎压信息给胎压控制模块,但它无法确保接收控制器能够正确接收到此信息。
3.7低频激活器其主要作用是对内部带低频唤醒功能的胎压传感器起到唤醒作用;传感器收到低频信号后,从睡眠状态切换到正常工作状态,此时传感器能发出ID和轮胎当前状态信息。
汽车胎压监测系统的工作原理汽车胎压监测系统是现代汽车安全性能的重要组成部分。
它可以实时监测车辆胎压状态,及时发现异常并提醒驾驶员采取相应的措施。
本文将详细介绍汽车胎压监测系统的工作原理,从而加深对于这一技术的理解。
一、传感器感知胎压信息汽车胎压监测系统通常由传感器和监测器两个部分组成。
传感器被安装在车轮上,主要用于感知胎压信息。
传感器可以实时地检测胎压值,并将数据传输到监测器进行处理和显示。
每个轮胎都配备一个传感器,以确保对整车各个轮胎胎压状态的准确监测。
二、传输胎压数据到监测器传感器通过无线信号的方式将感知到的胎压数据传输到监测器。
在传输过程中,传感器会将胎压数据进行编码和调制,以确保传输的准确性和稳定性。
监测器接收到传感器发送的信号后,对数据进行解码和处理,以便后续操作使用。
三、胎压信息处理与显示监测器接收到传感器发送的数据后,会对数据进行处理和分析。
它可以计算并比较实际胎压与预设胎压的差异,并判断胎压是否低于安全标准。
如果胎压异常,监测器会发出警示信号,提醒驾驶员检查胎压并采取必要的措施。
四、系统工作原理的优势汽车胎压监测系统的工作原理具有以下优势:1. 提升驾驶安全性:胎压异常(如胎压过低)可能导致轮胎爆胎,从而增加车辆发生事故的风险。
通过及时监测胎压状况,驾驶员可以准确了解轮胎的状态,及时采取补救措施,确保行车安全。
2. 降低燃油消耗:胎压不足会增加轮胎与路面的摩擦力,导致汽车行驶阻力增加,进而导致燃油消耗的增加。
胎压监测系统可以帮助驾驶员及时调整胎压,保持在合理范围内,降低燃油消耗。
3. 延长轮胎使用寿命:胎压过高或过低都会直接影响轮胎的使用寿命。
胎压监测系统可以避免过高或过低的胎压情况,保持轮胎在最佳运行状态下工作,延长轮胎的使用寿命。
4. 提升驾驶舒适度:胎压不平衡会导致车辆行驶时出现抖动、不稳定等问题,影响驾驶舒适性。
胎压监测系统可以及时发现和提醒胎压不平衡的情况,保持车辆行驶的平稳性和舒适性。
汽车轮胎胎压监测系统设计与实现近年来,随着汽车行业的发展,汽车安全已成为人们不可忽视的重要问题。
其中,轮胎胎压监测系统(TPMS)是现代汽车安全系统的一个重要组成部分。
它通过监测车辆轮胎的空气压力,并在出现异常情况时发出警报,从而大大提高了驾驶员的行驶安全。
本文将简要介绍TPMS的原理和分类,并详细论述一种基于无线传感器网络的TPMS系统的设计和实现。
一、TPMS原理及分类TPMS的主要原理是通过监测轮胎内部的空气压力,并将数据通过相关传感器传递到车载电脑系统进行处理。
在轮胎发生异常时,系统会立即发出警报,并提示驾驶员进行相应处理。
根据传感器的不同方式,TPMS可分为两类:直接式和间接式。
直接式TPMS直接使用压力传感器监测轮胎内气压,具有精度高和可靠性强的特点。
而间接式TPMS则是通过车辆其他传感器(如ABS或ESP)来推测轮胎空气压力,其精度和可靠性相对较低。
二、基于无线传感器网络的TPMS系统设计本文将重点介绍一种基于无线传感器网络的TPMS系统。
该系统基于无线ZigBee技术,采用ZigBee传感器和无线信道传送数据。
为了更好的实现这个系统,我们需要考虑以下几个方面:(1)系统架构本系统由三部分组成:车载电脑系统、传感器网络模块和显示模块。
其中,传感器网络模块负责收集轮胎的气压信息,并将其转发给车载电脑系统。
一旦发现异常情况,车载电脑系统会发出相应警报,并在显示模块上显示异常轮胎的标号和胎压数据。
(2)无线传感器网络设计在传感器网络中,每个轮胎都配备了一个Zigbee无线传感器。
它们会将其测量的胎压数据以广播的方式传输到附近的其他传感器中,最终到达车载电脑系统。
为了保证数据的可靠性和稳定性,我们使用了冗余传输方式,即将数据分别发送到三个近距离的传感器上,然后再由它们转发到车载电脑系统。
(3)功耗控制本系统中的传感器和车载电脑系统都是基于电池供电的,因此功耗控制非常重要。
传感器设备在测量胎压时会产生大量功耗,因此需要在传输过程中采用一些压缩算法和降低传输功率的方法,在保证数据准确性的同时,降低功耗。
胎压监测系统简称“TPMS”,是“tire pressure monitoring system”的缩写。
这种技术可以通过记录轮胎转速或安装在轮胎中的电子传感器,对轮胎的各种状况进行实时自动监测,能够为行驶提供有效的安全保障。
胎压监测系统可分为两种:一种是间接式胎压监测系统,是通过轮胎的转速差来判断轮胎是否异常;另一种是直接式胎压监测系统,通过在轮胎里面加装四个胎压监测传感器,在汽车静止或者行驶过程中对轮胎气压和温度进行实时自动监测,并对轮胎高压、低压、高温进行及时报警,避免因轮胎故障引发的交通事故,以确保行车安全。
比如智感700就是这一类型的产品。
在欧美等国,原车渐渐开始原配胎压监测系统装置,直接集成在行车电脑里,显示在中控台仪表盘中间。
在北美胎压监测系统规定中,明确要求胎压监测系统必须在轮胎出现异常2分钟内反应,报警提示车主。
并且规定中还特别说明:胎压监测系统显示器在未接收到轮胎中胎压监测传感器装置信号,或者接收不稳定时必须报警提示车主。
很多车主可能对轮胎气压没有什么概念,怎么样的气压才是安全的?从胎压监测系统知识中看轮胎安全:美国高速委员会规定:在轮胎胎压低于标准值的75%时,胎压监测系统必须报警提示车主,而轮胎厂商数据显示为,轮胎气压降低标准值的30%时,胎压监测系统需报警提示车主。
由此可见:当轮胎气压降低车型铭牌上的气压标准值的25%到30%之间,行车都是安全的。
什么是汽车胎压监测系统(TPMS)?TPMS是汽车轮胎压力监视系统“Tire Pressure Monitoring System”的英文缩写形式,主要用于在汽车行驶时实时的对轮胎气压进行自动监测,对轮胎漏气和低气压进行报警,以保障行车安全。
汽车为什么要安装汽车胎压监测系统?在汽车的高速行驶过程中,轮胎故障是所有驾驶者最为担心和最难预防的,也是突发性交通事故发生的重要原因。
据统计,在中国高速公路上发生的交通事故有70%是由于爆胎引起的,而在美国这一比例则高达80%。
怎样防止爆胎已成为安全驾驶的一个重要课题。
据国家橡胶轮胎质量监督中心的专家分析,保持标准的车胎气压行驶和及时发现车胎漏气是防止爆胎的关键。
而TPMS——汽车胎压监测系统毫无疑问将是理想的工具。
汽车轮胎压力监视系统是利用安装在每一个轮胎里的压力传感器来直接测量轮胎的气压,并对各轮胎气压进行显示及监视,当轮胎气压太低或有渗漏时,系统会自动报警。
当年,由于凡世通(Firestone)轮胎的质量问题,造成了超过100人死亡和400人受伤,此事引起了业界和美国政府的高度关注,普利斯通/凡世通公司被迫收回650万只轮胎。
据美国汽车工程师学会最近的调查,美国每年有26万交通事故是由于轮胎气压低或渗漏造成的,另外,每年75%的轮胎故障是由于轮胎渗漏或充气不足引起的。
由于每年造成的经济损失巨大,美国政府要求汽车制造商加速发展TPMS系统,以求减少轮胎事故的发生。
2000年11月1日美国总统克林顿签署批准了国会关于修改联邦运输法的提案,要求2003年后所有的新车都需把这种系统作为标准配置。
许多欧洲的汽车厂商已将TPMS装配于自己的车型之中,随着中国汽车市场的发展壮大,汽车越来越多地进入普通家庭,汽车的使用安全性更成为有车一族重点考虑的因素。
安装汽车胎压监测系统有什么好处?(1)有效防止爆胎(2)有效避免缺气行驶造成的轮胎损毁(3)有效避免油耗增加(4)确保车辆最佳操控性能(5)避免车辆部件非正常磨损汽车胎压监测系统(TPMS)的分类目前装置于车辆上的胎压监测系统分为两种,一种使用ABS传感器的间接量测系统,另一种为使用设置在轮胎上的无线接口传感器的直接量测系统。
间接式胎压监测系统(Indirect Tire Pressure Monitoring System)间接式胎压监测系统透过防死锁刹车系统(ABS)上的速度传感器来判定各条轮胎的胎压。
车辆行驶,当其中一条轮胎的胎压较低时车辆的重量会使该轮胎直径缩小,车轮之间的转动次数自然会有差别,经过计算后将触动警报系统,向驾驶者提出警告。
间接式胎压感测系统的优点是与ABS共享同传感器和感测信号,不必添加额外的硬件装置,所以只需调整车内计算机的软件便可获得胎压异常的警示信息,因此开发时间和成本较低。
但其缺点是,间接式胎压感测系统是通过收集比较各车轮转速的方式来判定轮胎的胎压是否过低。
因此,如果要使用间接式胎压监测系统,前提是车辆必须有ABS系统,加上会影响轮胎转速的因素,除了胎压异常所导致外,行驶的路面也是主要原因,如行驶于雪地或湿滑路面时,空转会使某一轮胎的旋转次数大幅提高,或者是当车子高速转弯时车胎的抓地力已经无法负荷过弯时的离心力,外侧轮胎与内侧轮胎的转动次数便有明显差异,这些情况便会出现错误警告信息。
另外,当四条轮胎的胎压同时下降,系统便失去判定的准则,警告信息自然就不会出现。
间接式胎压监测系统受到最多争议的就是侦测功能仅在车辆行驶中才能发挥作用,因此对备胎或当车辆停滞时,便无法判断。
直接式胎压监测系统(Direct Tire Pressure Monitoring System)直接式胎压监测系统是在每一个车胎中加装压力传感器来直接测量轮胎的气压,这套系统包括感测传输器、接收天线、接收器和监视器设备。
直接式胎压监测系统是将气压感测与传输模块装在一种特殊金属制的气阀上,通过安装在每一个轮胎气孔上的感测传输器,将所测量的胎压数据透过无线方式发送到接收天线,再显示在监视器内。
如果轮胎下降时,直接式胎压监测系统能够提供立即的警示。
甚至,有些系统可让驾驶人直接从行车计算机上检视四条轮胎的实时胎压数据,随时了解各轮胎的胎压状况。
为了进一步提高系统的可靠性,这套系统在设计上也添加防护措施,这是因为随着电子技术应用的范围趋大,车内上将会装置更多的感测传输器,因此当传输胎压数据时,同时也会传输一组辨别码,防止系统接收错误信息。
另一方面当系统出现问题,譬如无法收到信号或是电池没电时,驾驶者也可从监视器上得知。
目前普遍见于汽车的安全系统,如ABS,安全气囊等均属“被动”型,也就是在事故发生后才会启动保护人身和汽车的安全措施。
而胎压监视系统则属于“主动”型安全警示系统。
轮胎压力监控增强汽车的安全性未来数年内,安全性一直是推动轮胎压力监控系统(TPMS)发展的主要动力,因为许多交通事故的发生都与轮胎的缺陷有关,因此,TPMS有望成为发展最快的汽车电子应用。
本文介绍菲利浦公司的胎压监测系统方案。
业界统计显示,不恰当的轮胎压力可能破坏汽车的稳定性并影响汽车的驾驶和制动,每年因此而导致的交通事故高达数十万起。
较低的轮胎压力几乎与所有涉及制动的撞车有关,因为较低的轮胎压力将导致刹车的距离增大。
许多汽车司机往往忽视了轮胎中的隐患,尽管轮胎是保障汽车性能的最重要因素之一。
适当充气的轮胎不仅可以增强安全性和性能,还能节省燃料并延长轮胎的寿命。
然而,20%的轮胎仍处于40%的亚充气状态(under-inflated)。
这不仅显著地降低了轮胎的寿命,而且还增加了燃料消耗。
根据固特异(Goodyear)公司的数据,亚充气状态下每下降3个PSI将使燃料增加1%。
美国交通部国家高速公路交通安全管理署(NHTSA)最近要求,自2007年起,所有在美国出售的汽车都必须装备轮胎压力监控系统(TPMS)。
当汽车轮胎处于25%的亚充气状态时,这些系统将向驾驶员发出警告,以有效地防止轮胎破损,从而避免汽车在轮胎充气不足情况下负重行使而导致交通事故。
美国已制订法规要求自2003年下半年起,所有新组装的汽车都必须装备TPMS。
这主要是因为2000年夏发生的一系列交通事故的起因都是由于亚充气的轮胎在行驶过程中从车体分离而导致追尾。
新颁布的法令要求使用更先进的直接TPMS,即对每个轮胎中都进行压力监控。
直接TPMS不仅有助于预防交通事故,而且每年节约的燃料消耗和汽车维护费用可达17亿美元,因为亚充气轮胎将缩短轮胎的寿命并增加燃料消耗(NHTSA)。
TPMS市场未来,轮胎压力监控系统的市场将非常巨大。
咨询公司Strategy Analytics指出,未来数年中,轮胎压力监控有望成为汽车电子系统中增长最快的领域,2010年将达到3000万套。
作为为数不多的几家既能提供直接TPMS解决方案,又能提供相关信号调节芯片(P2SC)的公司,飞利浦(Philips)有望占据很大的市场份额。
直接测量系统图题:胎压监测模块本身由以下三个部分组成:1. 压力传感器(通常为压阻式模拟器件);2. 压力传感器信号调节芯片(可以集成在压力传感器中);3. 射频发射器装置。
直接轮胎压力监控系统是能在轮胎内部直接测量轮胎压力的监控系统。
为此,胎压监测模块将位于轮胎中(通常位于充气阀旁边)并通过射频(RF)将其测量的数据广播至中央接收器。
这种射频链接运用了与遥控车门开关(Remote Keyless Entry, RKE) 系统相同的射频原理和频率范围。
由于RKE系统已经广泛地应用于现代汽车中,因此这种射频链接可以与RKE系统共享资源,以节省整个系统的成本。
飞利浦公司的TPMS采用了与业界领先的遥控车门开关技术相同的射频链接,这已通过现场测试并被生产商采用,如Siemens VDO公司的无插孔感应门系统(Passive Entry System, PASE)。
胎压监测模块本身由以下三个部分组成:1. 压力传感器(通常为压阻式模拟器件);2. 压力传感器信号调节芯片(可以集成在压力传感器中);3. 射频发射器装置。
胎压监测模块必须能承受-40 °C 至150 °C以上的温度以及高达2000g的加速度。
极端环境下,还将使用一些特殊器件以保证寿命达到10年。
胎压监测模块中的压力传感器是一个典型的微电子机械系统(MEMS)器件。
目前,只有很少几家主要的专业公司具有TPMS方面的专业技能和经验以生产能在真实恶劣环境下保证足够鲁棒性的传感器。
胎压监测模块的封装也很重要,封装包括下面所描述的压力传感器信号调节芯片。
<!--######--> 来自硅片传感器的信号必须经过放大和数字化,而整个器件还需要进行校准和初始化。
飞利浦公司的传感器信号处理芯片P2SC从传感器桥(sensor bridge)采集信号后,对信号进行数字化处理,然后直接在芯片上测量温度并执行所需的全部校准和初始化操作。
P2SC带有基于STARC的精简指令集计算机(RISC)第二代微控制器内核,该内核通过了RKE应用的现场检验并专用于TPMS。
P2SC的功耗也经过优化后降至最低,而且作为一项特有的性能,P2SC还能通过车轮识别特性解决自转问题。
目前正在使用的基于UHF发射器的外部SAW或PLL既能分离使用,也能集成到设备中。
但是,飞利浦半导体业已发布了与UHF PLL集成至同一芯片的第二代P2SC。
这有助于在压力感应模块中进一步降低PCB的成本和尺寸。
以后,该器件还将完全集成至“智能传感器”封装中:轮胎上只有一块芯片和一套封装解决方案。
如前所述,TPMS的接收器装置也是基于与RKE接收器类似的技术。
因此,现有的射频接收器可以在TPMS和RKE之间实现共享。
这能显著地降低成本,因此众多的汽车制造商已经强烈要求供应商将RKE和TPMS集成至一套系统中。
经过校准和初始化,现在每个轮胎都能够发送压力信息至驾驶室的仪表盘中,而车身控制器也能判断信号来自哪个轮胎。

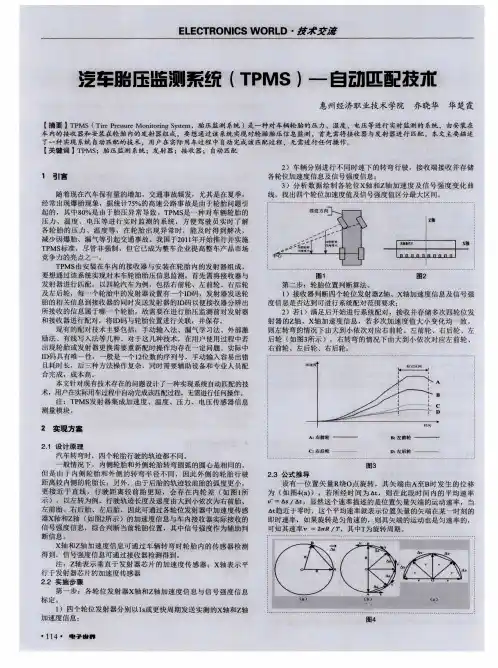

但如果驾驶员正在更换(旋转)轮胎,那么将发生什么情况呢?我们可以通过以下途径解决这个问题:1. 每个车轮都安装专用的射频接收器;2. 感应测量不受速度的影响,测量包含ABS/ESP信息;3. 射频信号(RSSI)的放大分析;4. 双向射频链接;5. 低频唤醒(LF wakeup)。
飞利浦选择了低频唤醒方案进行轮胎定位。
该解决方案的成本相对低廉并能实现可靠的立即识别。
小低频(125KHz)驾驶室天线发送唤醒信号至特定的胎压监测模块,胎压监测模块通过射频链接发送响应信号。
低频唤醒必须在驾驶室天线与胎压监测模块之间弥合约1m的距离,这已被证明完全可行,飞利浦半导体公司的无源遥控开锁(Passive Keyless Entry, PKE)技术即能实现。
