施工现场安全防护做法与示意图基坑临边及栈桥临边防地下室施工阶段，为确保临边作业的安全，采用定型化防护网片在基坑四周设置临边防护, 临边防护网片高度不得低于1.2m,距基坑边水平距离至少0.5m。
夜间应设红灯示警。
防护外侧张挂当心坠落”安全警示标志。
基坑及栈道周边防护范围图中红色线条表示基坑周边及栈道临边使用网片式防护围栏进行防护的范围楼层四周防护写字楼22层以下临边采用1.2米高的网片式定型化防 护围栏进行搭设，刷黄黑油漆。
22 层及以上采用2.5米高的防护围栏。
£再后浇带防护沿后浇带两侧砌筑挡水坎，防护采用九层板覆盖水平封闭。
根据挡水坎之间间距锯出相当长度的木桥卡固在挡水坎之间，用铁钉将硬质盖板钉在木桥上，完成硬质防护。
盖板上刷红白或黄黑警示漆。
九层板水平封闭电梯洞口防护电梯井门洞口安装1.6m高标准化安全防护门，采用膨胀螺丝固定。
防护门底部安装200mm高木质踢脚板，防护门外侧张挂当心坠落”安全警示标志。
电梯井内竖向防护应每层设置一道水平防护兜网，每隔两层设置一道硬质防护。
硬质防护应设为双层，上面一层为钢篦子，下面一层为防火板。
电梯井口安全防护示意电梯井口安全防护门电梯井水平防护示意电梯井水平防护网电梯井硬质防护层楼梯临边防护防护栏杆采用双道护栏形式，下道栏杆离楼梯面高度500mm ,上道栏杆离楼梯面高1000mm ,钢管表面涂刷黄黑警示色油漆。
施工电梯出入口施工电梯平台出口处安装1800mm高立开式金属防护门，安全防护门高1800mm ,宽1300mm ,骨架为方管焊接制作，开关插销设计在外面一侧，从里面无法开关。
30X30方钢40X40钢板网48钢管30X20方管61钢板30X30方钢洞口防护木协木板；)0C) mm〜15预留洞口防护应用示意（安装及装修施工阶段）短边大于等于1.5m室内外井口防护临边防护高1200mm ,采用三道栏杆，第一道栏杆高1200mm ,第二道栏杆高600mm , 第三道栏杆高200mm。
“临边”与“洞口”临边作业安全防护1.作业面边沿无围护或围护结构高度低于0.8m时，均属临边作业。
临边作业时，按规定应设置安全防护设施，这些设施主要有防护栏杆、安全网、安全门等。
2.基坑周边，未安装栏板的阳台，悬挑平台和斜台，雨棚和挑檐边，无外脚手架防护的屋面和楼层周边，楼梯口和楼段边，均应设置防护栏杆。
楼层卸料平台入口设安全门。
洞口作业安全防护1.短边尺寸≥25mm的孔洞，均应按规定防护。
2.边长在25mm~500mm的洞口可用坚实的盖板直接封盖；边长在500mm~1500mm的洞口，应先设置钢管或其他钢制材料形成的网格，再满铺脚手板；边长大于1500mm的洞口，在洞口张挂安全平网，四周设置防护栏杆（包括挡脚板）。
立面洞口，应设置防护栏杆、固定式栅栏或工具式栅门。
楼层及楼梯防护1.阳台边、楼层边、楼梯边加设安全立网或高度不小于200mm的挡脚板。
2.层面边可设置单独防护栏杆，做法同楼层边栏杆，并在拐角处设置斜撑杆加强。
洞口防护1.工程预留洞口、后浇带，水平防护均采用水平网办法。
2.为了防止物体打击，水平网上应设硬质材料封盖。
（洞口防护示意图见下图）通道防护1.安全通道防护适用于在建工程的出入口、通道口，以及物料提升机（含外用电梯）部位。
2.建筑工程高度在24米以上时，其通道防护搭设应为双层，棚顶应用硬质材料封盖。
3.通道防护的设置应符合《建筑施工高处作业安全技术规范》（JGJ 80-91)高处作业等级和坠落半径的要求，对通道防护不能覆盖的区域，应设隔离防护，防止人员误入。
（防护通道示意图见下图）搅拌机防护1.棚内地面必须采用混凝土硬化，厚度不小于5cm，硬化范围每边大于棚平面30cm.2.棚顶材料为5cm厚木板，并且顶部应有防雨措施。
3.操作规程牌等标牌应整齐悬挂于图示位置。
4.装饰围挡应在图示位置沿四周连续设置，宽度为30cm。
5.防护棚处于塔吊作业半径或建筑物物体坠落范围内，且物体坠落高度达到24m以上时，应采用双层防护。

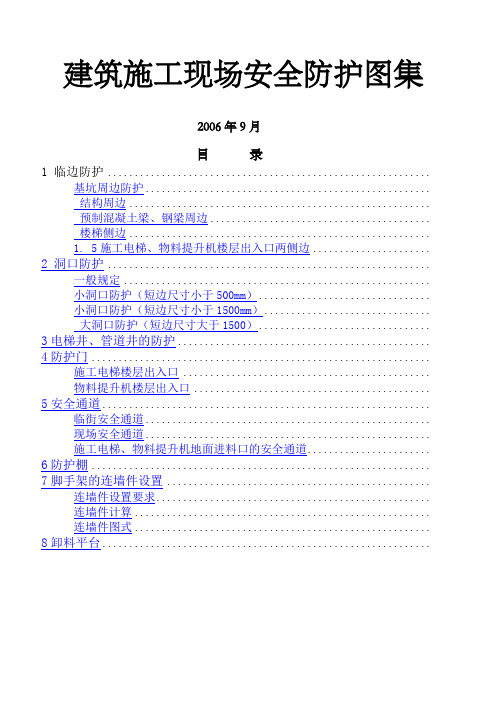

建筑施工现场安全防护图集2006年9月目录1 临边防护 (1)1.1基坑周边防护 (2)1.2 结构周边 (2)1.3 预制混凝土梁、钢梁周边 (7)1.4 楼梯侧边 (8)1. 5施工电梯、物料提升机楼层出入口两侧边 (9)2 洞口防护 (10)2.1一般规定 (10)2.2小洞口防护（短边尺寸小于500mm） (11)2.3小洞口防护（短边尺寸小于1500mm） (11)2.4 大洞口防护（短边尺寸大于1500） (13)3电梯井、管道井的防护 (13)4防护门 (14)4.1施工电梯楼层出入口 (14)4.2物料提升机楼层出入口 (15)5安全通道 (16)5.1临街安全通道 (16)5.2现场安全通道 (17)5.3施工电梯、物料提升机地面进料口的安全通道 (19)6防护棚 (20)7脚手架的连墙件设置 (20)7.1连墙件设置要求 ............................................................................ 错误！未定义书签。
7.2连墙件计算...................................................................................... 错误！未定义书签。
7.3连墙件图式 (21)8卸料平台 (23)建筑施工现场安全防护图集1 临边防护应用范围：为保证施工作业活动、行人安全，凡是施工作业平台、行人通道，无论是高于地面或低于地面，其所在的基坑周边、结构周边等必须设置防护栏杆。
基本要求：(1)、防护栏杆应由上下两道横杆及栏杆柱组成，上杆离地高度为1.0~1.2m，下杆离地高度0.5~0.6m。
横杆长度>2m时，必须加设栏杆柱。
(2)、栏杆柱固定及其与横杆连接，其整体构造应使防护栏杆在上杆任何处,能经受任何方向的1000N的外力。
(3)、防护栏杆必须设置自上而下的密目安全网封闭，或在栏杆下边设置严密固定的高度不低于180mm的挡脚板。
建筑施工现场安全防护图集2006年9月目录建筑施工现场安全防护图集1 临边防护应用范围：为保证施工作业活动、行人安全，凡是施工作业平台、行人通道，无论是高于地面或低于地面，其所在的基坑周边、结构周边等必须设置防护栏杆。
基本要求：(1)、防护栏杆应由上下两道横杆及栏杆柱组成，上杆离地高度为~，下杆离地高度~。
横杆长度>2m时，必须加设栏杆柱。
(2)、栏杆柱固定及其与横杆连接，其整体构造应使防护栏杆在上杆任何处,能经受任何方向的1000N的外力。
(3)、防护栏杆必须设置自上而下的密目安全网封闭，或在栏杆下边设置严密固定的高度不低于180mm的挡脚板。
(4)、当临边外侧临街道时，除设置防护栏杆外，敞口立面必须采取满挂密目安全网作全封闭处理。
用材选择：(1)、防护栏杆采用钢筋时，各杆件直径要求见下表，应电焊固定。
(2)(3)、以其它钢材，如角钢（不小于L63×8的角钢），等作防护栏杆时，应选用强度相当的规格，以电焊固定。
栏杆柱固定方式：(1) 当在基坑四周固定时，可采用钢管打入地面500～700mm深，钢管离边口的距离不应小于500mm。
(2)当在混凝土楼面、屋面或墙面固定时，可用预埋件与钢管或钢筋焊接固定，钢管离边口距离应为200~300mm。
(3)当在砖或砌块等砌体上固定时，可预先砌入规格为80×6mm弯转扁钢作预埋的混凝土块，用上述方法固定。
基坑周边防护结构周边根据结构特点不同，安全防护设施的平面布置也不同，具体分以下几种情况。
①结构柱、墙截面尺寸小于500的无悬挑板结构周边防护②结构柱、墙截面尺寸大于500的无悬挑板板边防护③悬挑板挑出长度小于500的悬挑板④悬挑板挑出长度大于500的悬挑板边①直接在混凝土楼板上预埋～的钢管②预埋钢筋头③预埋短钢管④预埋件（套筒承插式）⑤膨胀螺栓固定式预制混凝土梁、钢梁侧边构件吊装前，预先在梁两端焊接（或螺栓卡压固定）临时立柱，将Ф10以上钢丝绳用花篮螺栓紧绷于临时立柱上作为安全绳，当梁跨度大于8米时，中间应加设临时立柱。
建筑施工现场安全防护图集2006年9月目录1 临边防护 ............................................................基坑周边防护.....................................................结构周边........................................................预制混凝土梁、钢梁周边.........................................楼梯侧边........................................................1. 5施工电梯、物料提升机楼层出入口两侧边......................2 洞口防护 ............................................................一般规定.........................................................小洞口防护（短边尺寸小于500mm）................................小洞口防护（短边尺寸小于1500mm）...............................大洞口防护（短边尺寸大于1500）................................ 3电梯井、管道井的防护............................................... 4防护门...............................................................施工电梯楼层出入口 ..............................................物料提升机楼层出入口............................................ 5安全通道.............................................................临街安全通道.....................................................现场安全通道.....................................................施工电梯、物料提升机地面进料口的安全通道....................... 6防护棚............................................................... 7脚手架的连墙件设置 .................................................连墙件设置要求...................................................连墙件计算.......................................................连墙件图式....................................................... 8卸料平台.............................................................建筑施工现场安全防护图集1 临边防护应用范围：为保证施工作业活动、行人安全，凡是施工作业平台、行人通道，无论是高于地面或低于地面，其所在的基坑周边、结构周边等必须设置防护栏杆。

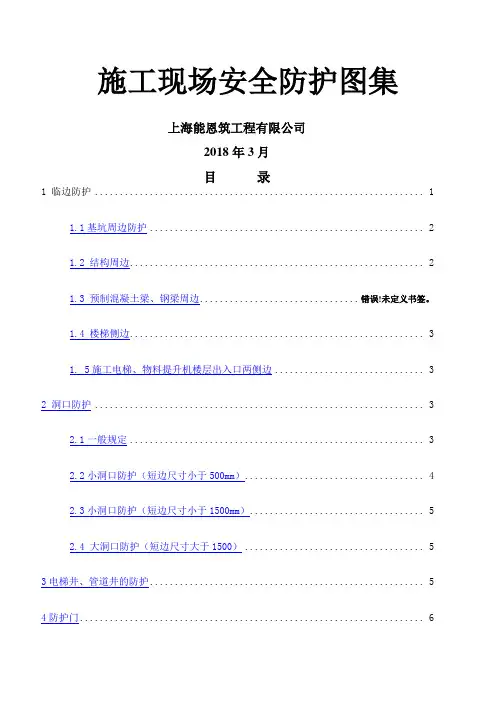

施工现场安全防护图集上海能恩筑工程有限公司2018年3月目录1 临边防护 (1)1.1基坑周边防护 (2)1.2 结构周边 (2)1.3 预制混凝土梁、钢梁周边................................ 错误!未定义书签。
1.4 楼梯侧边 (3)1. 5施工电梯、物料提升机楼层出入口两侧边 (3)2 洞口防护 (3)2.1一般规定 (3)2.2小洞口防护（短边尺寸小于500mm） (4)2.3小洞口防护（短边尺寸小于1500mm） (5)2.4 大洞口防护（短边尺寸大于1500） (5)3电梯井、管道井的防护 (5)4防护门 (6)4.1施工电梯楼层出入口 (6)4.2物料提升机楼层出入口.................................. 错误!未定义书签。
5安全通道. (6)5.1临街安全通道 (7)5.2现场安全通道 (7)5.3施工电梯、物料提升机地面进料口的安全通道 (7)6防护棚 (8)7脚手架的连墙件设置 (8)7.1连墙件设置要求 (15)7.2连墙件图式 (10)建筑施工现场安全防护图集1 临边防护应用范围：为保证施工作业活动、行人安全，凡是施工作业平台、行人通道，无论是高于地面或低于地面，其所在的基坑周边、结构周边等必须设置防护栏杆。
基本要求：(1)、防护栏杆应由上下两道横杆及栏杆柱组成，上杆离地高度为 1.2m，下杆离地高度0.6m。
横杆长度>2m时，必须加设栏杆柱。
(2)、栏杆柱固定及其与横杆连接，其整体构造应使防护栏杆在上杆任何处，能经受任何方向的1000N的外力。
(3)、防护栏杆必须设置自上而下的密目安全网封闭，或在栏杆下边设置严密固定的高度不低于180mm的挡脚板。
(4)、当临边外侧临街道时，除设置防护栏杆外，敞口立面必须采取满挂密目安全网作全封闭处理。
用材选择：(1)、防护栏杆采用钢筋时，各杆件直径要求见下表，应电焊固定。
施工现场安全防护标准化图集（临电，塔吊，施工电梯等）临时用电规范要求：1、配电系统应设置总配电箱、分配电箱、开关箱，实行三级配电。
2、总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中区域。
3、动力开关箱与照明开关箱宜分别设置，每台用电设备必须有各自的专用开关箱，实行“一机一闸一漏一箱”。
4、总配电箱、开关箱必须安装两级漏电保护器，漏电保护器的额定漏电动作电流、动作时间按规范要求匹配。
5、配电箱、开关箱的电源进线端严禁采用插头和插座做活动连接。
6、配电箱、开关箱应装设端正、牢固。
固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4~1.6m。
移动式配电箱、开关箱应装设在坚固、稳定的支架上，其中心点与地面的垂直距离宜为0.8~1.6m。
7、配电箱、开关箱应有名称、用途、分路标记及系统接线图。
配电箱、开关箱应装设在干燥、通风及常温场所；装设应端正、牢固；周围不得堆放任何妨碍操作、维修的物品，应有足够2 人同时工作的空间和通道。
8、对配电箱、开关箱进行定期维修、检查时，必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸、有人工作”停电标志牌，严禁带电作业。
一、供电系统建筑施工现场临时用电工程专用的电源中性点直接接地的220/380V 三相四线制低压电力系统，必须符合下列规定：1、采用三级配电系统；2、采用 TN-S 接零保护系统；3、采用二级漏电保护系统。
二、变压器防护1 变压器防护做法、变压器防护搭设材料采用圆竹和圆木，变压器四周砌筑2m 高砖墙。
、居中位置设置金属防护门，刷油漆，上锁。
门上悬挂“当心触电、禁止入内”安全警示牌。
搭设时应断电，禁止带电作业。
2、变压器防护示图三、配电房1 、配电房设置要求、配电房位置尽量靠近变压器。
配电房墙体采用砖墙砌筑，净空不低于3m，现浇钢筋混凝土屋面板，墙面抹水泥砂浆，外墙面刷涂料。
配电房内设电缆沟、消防砂池。
配电房内悬挂操作规程牌，配电柜上贴电路系统图。

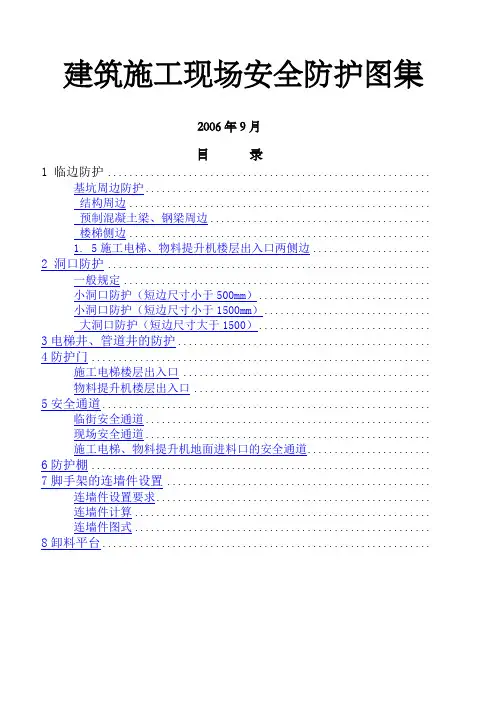

建筑施工现场安全防护图集2006年9月目录1 临边防护 (1)1.1基坑周边防护 (2)1.2 结构周边 (2)1.3 预制混凝土梁、钢梁周边 (6)1.4 楼梯侧边 (6)1. 5施工电梯、物料提升机楼层出入口两侧边 (7)2 洞口防护 (8)2.1一般规定 (8)2.2小洞口防护（短边尺寸小于500mm） (8)2.3小洞口防护（短边尺寸小于1500mm） (9)2.4 大洞口防护（短边尺寸大于1500） (10)3电梯井、管道井的防护 (11)4防护门 (12)4.1施工电梯楼层出入口 (12)4.2物料提升机楼层出入口 (12)5安全通道 (13)5.1临街安全通道 (13)5.2现场安全通道 (14)5.3施工电梯、物料提升机地面进料口的安全通道 (15)6防护棚 (16)7脚手架的连墙件设置 (17)7.1连墙件设置要求 ........................................ 错误！未定义书签。
7.2连墙件计算.............................................. 错误！未定义书签。
7.3连墙件图式 (18)8卸料平台 (19)建筑施工现场安全防护图集1 临边防护应用范围：为保证施工作业活动、行人安全，凡是施工作业平台、行人通道，无论是高于地面或低于地面，其所在的基坑周边、结构周边等必须设置防护栏杆。
基本要求：(1)、防护栏杆应由上下两道横杆及栏杆柱组成，上杆离地高度为 1.0~1.2m，下杆离地高度0.5~0.6m。
横杆长度>2m时，必须加设栏杆柱。
(2)、栏杆柱固定及其与横杆连接，其整体构造应使防护栏杆在上杆任何处,能经受任何方向的1000N的外力。
(3)、防护栏杆必须设置自上而下的密目安全网封闭，或在栏杆下边设置严密固定的高度不低于180mm的挡脚板。
(4)、当临边外侧临街道时，除设置防护栏杆外，敞口立面必须采取满挂密目安全网作全封闭处理。
用材选择：(1)、防护栏杆采用钢筋时，各杆件直径要求见下表，应电焊固定。
杆件名称上横杆下横杆栏杆柱杆件直径≥16mm ≥14mm ≥18mm(2)防护栏杆采用钢管时，应统一采用Ф48×3.5mm钢管，以扣件连接。
(3)、以其它钢材，如角钢（不小于L63×8的角钢），等作防护栏杆时，应选用强度相当的规格，以电焊固定。
栏杆柱固定方式：(1) 当在基坑四周固定时，可采用钢管打入地面500～700mm深，钢管离边口的距离不应小于500mm。
(2)当在混凝土楼面、屋面或墙面固定时，可用预埋件与钢管或钢筋焊接固定，钢管离边口距离应为200~300mm。
(3)当在砖或砌块等砌体上固定时，可预先砌入规格为80×6mm弯转扁钢作预埋的混凝土块，用上述方法固定。
1.1基坑周边防护Ф48×3.5钢管基坑排水沟立面图1-1剖面图立杆基础详图1.2 结构周边1.2.1结构周边防护栏杆搭设立面图示600600<=2000A<=2000<=2000Ф48×3.5钢管600600<=2000A<=2000<=2000n 层楼板(n+1)层楼板1.2.2结构周边防护栏杆搭设平面图示根据结构特点不同，安全防护设施的平面布置也不同，具体分以下几种情况。
①结构柱、墙截面尺寸小于500的无悬挑板结构周边防护建筑板面混凝土柱混凝土柱无悬板平面布置图１<=500②结构柱、墙截面尺寸大于500的无悬挑板板边防护建筑板面混凝土柱混凝土柱无悬板平面布置图２200>500③悬挑板挑出长度小于500的悬挑板建筑板面悬挑板混凝土柱混凝土柱有悬板平面布置图１<500④悬挑板挑出长度大于500的悬挑板边建筑板面悬挑板有悬板平面布置图２>=5003001.2.3结构周边防护栏杆柱固定方式图示①直接在混凝土楼板上预埋1.4～1.5m 的钢管A 立杆基础详图１200砼梁Ф48×3.5钢管②预埋钢筋头A 立杆基础详图２200砼梁200 □焊接hf=4~6mmФ20钢筋或Ф48×3.5钢管Ф20钢筋③预埋短钢管A 立杆基础详图３200砼梁200Ф48×3.5钢管④预埋件（套筒承插式）A 立杆基础详图４Ф48×3.5钢管预埋件固定螺栓200⑤膨胀螺栓固定式A 立杆基础详图５200砼梁立面图平面图楼面Ф48×3.5钢管膨胀螺栓Ф48×3.5钢管1.3 预制混凝土梁、钢梁侧边构件吊装前，预先在梁两端焊接（或螺栓卡压固定）临时立柱，将Ф10以上钢丝绳用花篮螺栓紧绷于临时立柱上作为安全绳，当梁跨度大于8米时，中间应加设临时立柱。
梁桥面临时护栏示意图钢索梁桥面A预埋件-100×100×10A混凝土预埋件焊接示意图Ф48×3.5钢管□围焊hf=4~6mm1.4 楼梯侧边常规的住宅楼、办公楼楼梯可采用钢管扣件搭设防护栏杆，在梯井两端设置通高立杆，然后搭设斜杆即可。
楼梯临边防护立面示意图２Ф48×3.5钢管扫地杆通长栏杆柱栏杆横杆密目安全网当采用钢筋时，要求：满足焊接要求，且立杆>= Ф18且底杆>= Ф14且上杆>= Ф16楼梯临边防护平面示意图２楼层平台梯间平台Φ48×3.5钢管踢脚板对于特殊的楼梯，如圆弧、单跑、梯井过大的，采用钢筋与预埋件焊接临时栏杆。
楼梯临边防护立面示意图１Ф48×3.5钢管扫地杆栏杆横杆密目安全网当采用钢筋时，要求：满足焊接要求，且立杆>= Ф18且底杆>= Ф14且上杆>= Ф16楼层平台梯间平台Φ48×3.5钢管楼梯临边防护平面示意图１踢脚板立杆埋设见结构周边立杆基础详图1. 5施工电梯、物料提升机楼层出入口两侧边施工电梯、物料提升机楼层卸料平台应采用钢管、扣件搭设，两侧边的防护栏杆也应采用钢管、扣件搭设，同时自上而下加挂安全立网或满扎竹笆或采用层板封闭防护。
立杆Ф48×3.5钢管吊笼立杆横杆吊笼防护门nF(n+1)F1800600600100±20100±20建筑板面500-600横杆防护门竹笆防护门物料提升机楼层入口防护立面图物料提升机楼层入口防护平面图2 洞口防护应用范围：因工程本身存在或因工序需要而产生的，使人与物有坠落危险而危及人身安全的洞口，均应采取防护措施。
基本要求：（1）、板与墙洞口，必须设置牢固的盖板、防护栏杆、安全网或其它防坠落的防护措施。
（2）、钢管桩、钻孔桩等桩孔上口，杯形、条形基础上口，未填土的坑槽，以及天窗、地板门等处，均应按洞口防护设置稳固的盖件。
（3）、施工现场通道附近的各类洞口与坑槽等处，除设防护设施与安全标志外，夜间还应设红灯警示。
防护方式：（1）、楼板、屋面和平台等面上短边尺寸小于25cm但大于2.5cm的孔口，必须用坚实的木盖板盖严，承受500N的竖向荷载。
盖板应能防止挪动移位。
（2）、楼板面等处边长25～50cm的洞口、安装预制构件时的洞口以及其它各类洞口，可用竹、木等作盖板，盖住洞口。
盖板能承受1000N的竖向荷载，并须保持四周搁置均衡，并有固定其位置的措施。
（3）、边长在50～150cm的洞口，必须设置以扣件扣接钢管而成的1000×1000mm的网格，并在其上满铺竹笆或脚手板。
也可采用贯穿于混凝土板内的钢筋构成防护网，钢筋网格间距不得大于20cm，并在其上满铺竹笆或脚手板。
（4）、边长在150cm以上的洞口，四周设防护栏杆，洞口下张设安全平网。
（5）、墙面等处的竖向落地洞口，应加装开关式、工具式或固定式防护门，门栅网格间距不应大于15cm，也可采用防护栏杆挂安全立网，下设200mm高的挡脚板。
（6）、下边沿至楼板或底面低于80cm的窗台等竖向洞口，如侧边落差大于2m，应加设1.2米高临时护栏。
（7）、对邻近的人与物有坠落危险性的其它竖向孔、洞口，均应予以盖严，或加以防护。
2.1小洞口防护（短边尺寸小于500mm）楼板、屋面和平台等面上短边尺寸小于250mm但大于25mm的孔口，必须用坚实盖板盖没。
盖板上钉短木枋,让其卡在洞口防止挪动移位。
楼板面等处边长为250-500mm的洞口、安装预制构件时的洞口以及缺件临时形成的洞口，可用竹、木等作盖板，盖住动口。
盖板必须保持四周搁置均衡，并用铁丝反拉固定其位置。
洞口盖板防护示意图50mm 木板50×50mm 木枋50mm 木板50×50mm 木枋111－１2.2小洞口防护（短边尺寸小于1500mm ）边长为500-1500mm 的洞口，必须设置以扣件扣接钢管而成的网格，并在其上满铺竹笆或脚手板。
洞口钢管防护网示意图(a)平面图(b)1－1剖面图竹笆Ф48×3.5钢管洞口边线竹笆11洞口钢筋防护网示意图(a)平面图@<200利用楼板受力钢筋设置钢筋网片(b)1－1剖面图11对于处于剪力墙的墙角或其他不便于盖板防护的洞口,应预设贯穿于混凝土板内的钢筋构成防护网，钢筋网格间距不得大于200mm ，然后在其上盖板防护。
2.3 大洞口防护（短边尺寸大于1500）边长在150cm 以上的洞口，四周设防护栏杆，洞口下张设安全平网。
200200张挂安全网横杆栏杆柱栏杆柱栏杆柱横杆斜撑下设挡脚板防护栏杆挡脚板边长1500-2000的洞口边长2000-4000的洞口平面洞口防护说明：1、所有杆件刷红、白漆相间。
2、立面除用踢脚板外，也可用密目围墙。
3、附洞口钢筋防护网示意图。
200上横杆下横杆挡脚板3电梯井、管道井的防护基本要求：（1）、电梯井、管井口必须设置防护栏杆或固定栅门，电梯井内应每隔两层并最多隔10m 设一道水平安全网。
（2）、电梯井、管井施工，除设置防护设施外，还应加设明显标志警示。
如有临时拆除，需经专职管理人员审核批准，工作完毕必须原样恢复。
（3）、井口防护采用上下翻转防护门。
栅门高度 1.20m ，下部设20 cm 踢脚板,紧贴楼地面安装.，栅门两侧边超出电梯井口边不得小于10cm ，上端固定，门栅间距不大于15cm 。
使用钢筋不得小于Φ14mm 。
（4）、井道内的水平网，应张挂于预插在井壁的钢管上，网与井壁的间隙不应大于10 cm ，施工层的下一层设置一道硬质隔断以防物件掉落，施工层以及其它层统一采用安全网防护。
防护门钢筋铁栅门1200<三＞电梯井、管道井竖向、水平防护示意图M15膨胀螺栓1-安全网M15膨胀螺栓8mm 钢板踢脚板￠48×3.5钢管￠48×3.5钢管￠48×3.5钢管防护门电梯井坑50厚木板说明：在墙上预留孔，穿脚手架管；每二层（不大于10米）设一道安全网施工层50mm 间隙8mm 钢板4.1施工电梯楼层出入口施工电梯各楼层的出入口应设置常闭的防护门，防护门定型制作如下图，其强度应能承受1KN/m 2水平荷载。
