建筑施工现场安全防护图集QQ：9601898472015年1月目录1 临边防护 (1)1.1基坑周边防护 (2)1.2 结构周边 (2)1.3 预制混凝土梁、钢梁周边 (6)1.4 楼梯侧边 (6)1. 5施工电梯、物料提升机楼层出入口两侧边 (7)2 洞口防护 (8)2.1一般规定 (8)2.2小洞口防护（短边尺寸小于500mm） (9)2.3小洞口防护（短边尺寸小于1500mm） (9)2.4 大洞口防护（短边尺寸大于1500） (10)3电梯井、管道井的防护 (11)4防护门 (12)4.1施工电梯楼层出入口 (12)4.2物料提升机楼层出入口 (13)5安全通道 (13)5.1临街安全通道 (14)5.2现场安全通道 (15)5.3施工电梯、物料提升机地面进料口的安全通道 (16)6防护棚 (17)7脚手架的连墙件设置 (18)7.1连墙件设置要求 ..................................................................................... 错误!未定义书签。
7.2连墙件计算................................................................................................ 错误!未定义书签。
7.3连墙件图式 (19)8卸料平台 (20)建筑施工现场安全防护图集1 临边防护应用范围：为保证施工作业活动、行人安全，凡是施工作业平台、行人通道，无论是高于地面或低于地面，其所在的基坑周边、结构周边等必须设置防护栏杆。
基本要求：(1)、防护栏杆应由上下两道横杆及栏杆柱组成，上杆离地高度为1.0~1.2m，下杆离地高度0.5~0.6m。
横杆长度>2m时，必须加设栏杆柱。
(2)、栏杆柱固定及其与横杆连接，其整体构造应使防护栏杆在上杆任何处,能经受任何方向的1000N的外力。

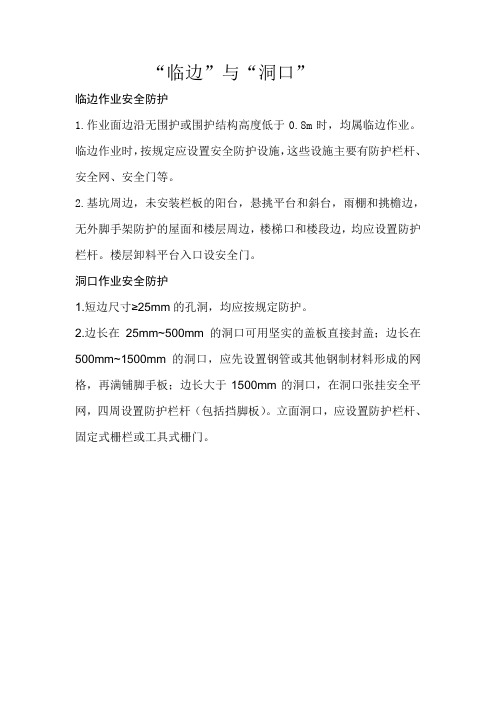

“临边”与“洞口”临边作业安全防护1.作业面边沿无围护或围护结构高度低于0.8m时，均属临边作业。
临边作业时，按规定应设置安全防护设施，这些设施主要有防护栏杆、安全网、安全门等。
2.基坑周边，未安装栏板的阳台，悬挑平台和斜台，雨棚和挑檐边，无外脚手架防护的屋面和楼层周边，楼梯口和楼段边，均应设置防护栏杆。
楼层卸料平台入口设安全门。
洞口作业安全防护1.短边尺寸≥25mm的孔洞，均应按规定防护。
2.边长在25mm~500mm的洞口可用坚实的盖板直接封盖；边长在500mm~1500mm的洞口，应先设置钢管或其他钢制材料形成的网格，再满铺脚手板；边长大于1500mm的洞口，在洞口张挂安全平网，四周设置防护栏杆（包括挡脚板）。
立面洞口，应设置防护栏杆、固定式栅栏或工具式栅门。
楼层及楼梯防护1.阳台边、楼层边、楼梯边加设安全立网或高度不小于200mm的挡脚板。
2.层面边可设置单独防护栏杆，做法同楼层边栏杆，并在拐角处设置斜撑杆加强。
洞口防护1.工程预留洞口、后浇带，水平防护均采用水平网办法。
2.为了防止物体打击，水平网上应设硬质材料封盖。
（洞口防护示意图见下图）通道防护1.安全通道防护适用于在建工程的出入口、通道口，以及物料提升机（含外用电梯）部位。
2.建筑工程高度在24米以上时，其通道防护搭设应为双层，棚顶应用硬质材料封盖。
3.通道防护的设置应符合《建筑施工高处作业安全技术规范》（JGJ 80-91)高处作业等级和坠落半径的要求，对通道防护不能覆盖的区域，应设隔离防护，防止人员误入。
（防护通道示意图见下图）搅拌机防护1.棚内地面必须采用混凝土硬化，厚度不小于5cm，硬化范围每边大于棚平面30cm.2.棚顶材料为5cm厚木板，并且顶部应有防雨措施。
3.操作规程牌等标牌应整齐悬挂于图示位置。
4.装饰围挡应在图示位置沿四周连续设置，宽度为30cm。
5.防护棚处于塔吊作业半径或建筑物物体坠落范围内，且物体坠落高度达到24m以上时，应采用双层防护。

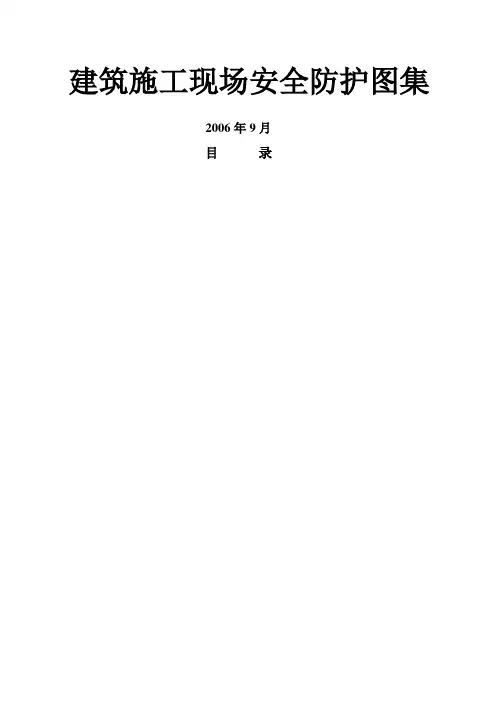

建筑施工现场安全防护图集2006年9月目录建筑施工现场安全防护图集1 临边防护应用范围：为保证施工作业活动、行人安全，凡是施工作业平台、行人通道，无论是高于地面或低于地面，其所在的基坑周边、结构周边等必须设置防护栏杆。
基本要求：(1)、防护栏杆应由上下两道横杆及栏杆柱组成，上杆离地高度为~，下杆离地高度~。
横杆长度>2m时，必须加设栏杆柱。
(2)、栏杆柱固定及其与横杆连接，其整体构造应使防护栏杆在上杆任何处,能经受任何方向的1000N的外力。
(3)、防护栏杆必须设置自上而下的密目安全网封闭，或在栏杆下边设置严密固定的高度不低于180mm的挡脚板。
(4)、当临边外侧临街道时，除设置防护栏杆外，敞口立面必须采取满挂密目安全网作全封闭处理。
用材选择：(1)、防护栏杆采用钢筋时，各杆件直径要求见下表，应电焊固定。
(2)(3)、以其它钢材，如角钢（不小于L63×8的角钢），等作防护栏杆时，应选用强度相当的规格，以电焊固定。
栏杆柱固定方式：(1) 当在基坑四周固定时，可采用钢管打入地面500～700mm深，钢管离边口的距离不应小于500mm。
(2)当在混凝土楼面、屋面或墙面固定时，可用预埋件与钢管或钢筋焊接固定，钢管离边口距离应为200~300mm。
(3)当在砖或砌块等砌体上固定时，可预先砌入规格为80×6mm弯转扁钢作预埋的混凝土块，用上述方法固定。
基坑周边防护结构周边根据结构特点不同，安全防护设施的平面布置也不同，具体分以下几种情况。
①结构柱、墙截面尺寸小于500的无悬挑板结构周边防护②结构柱、墙截面尺寸大于500的无悬挑板板边防护③悬挑板挑出长度小于500的悬挑板④悬挑板挑出长度大于500的悬挑板边①直接在混凝土楼板上预埋～的钢管②预埋钢筋头③预埋短钢管④预埋件（套筒承插式）⑤膨胀螺栓固定式预制混凝土梁、钢梁侧边构件吊装前，预先在梁两端焊接（或螺栓卡压固定）临时立柱，将Ф10以上钢丝绳用花篮螺栓紧绷于临时立柱上作为安全绳，当梁跨度大于8米时，中间应加设临时立柱。
铁路桥梁施工现场安全防护标准化图集铁路桥梁施工现场安全防护标准化图集XX年XX月前言为进一步推进项目管理标准化工作，中建路桥组织有关单位编写了《铁路桥梁施工现场安全防护标准化图集》，（以下简称“图集”）。
本图集参照《铁路建设项目现场安全文明标志》（建技【2009】44号）和《铁路建设项目现场管理规范》（TB10441--2008J928--2009）等书籍及中建CI规范要求，主要针对桥梁施工现场的安全防护，以现场图片为主，辅以文字说明，对于关键安全防护节点配注大样图，对图片进行图解说明。
具有图文结合、重点突出、易懂实用的特点，本图集主要面向铁路工程项目管理人员培训和指导施工现场规范操作、强化安全防护，全面推行安全标准化作业，也适用其它类似项目作业，希望能够对广大管理、技术干部起到一定的借鉴、指导作用。
标准化管理是一个循序渐进的过程，由于编者水平有限，加之铁路工程技术不断发展，现行规范标准也将不断更新，不当之处在所难免，希望各单位在使用本图集过程中多提宝贵意见，以供今后修订，及时更新、补充、完善图集相应内容。
XX公司XX年XX月目录1.总则12.一般要求13.桩基、基坑安全防护13.1桩基泥浆池安全防护13.1.1一般规定13.1.2图例23.2承台基坑防护23.2.1一般规定23.2.2图例34.模板工程安全防护44.1一般规定44.2图例55.脚手架作业防护65.1一般规定65.2图例76.高处作业和临边防护106.1一般规定106.2图例117.料具存放安全要求137.1一般规定137.2图例148.临时用电安全防护168.1一般规定168.2图例209.施工机具安全防护219.1一般规定219.2图例2310.消防管理2610.1一般规定2610.2图例2711.安全教育培训2811.1一般规定2811.2图例2812.施工现场安全标识标牌3012.1一般规定3012.2图例30封面示例33铁路桥梁施工安全防护1.总则根据《铁路建设项目现场安全文明标志》（建技【2009】44号）和《铁路建设项目现场管理规范》（TB10441--2008J928--2009）及中建CI规范要求，对施工现场进行安全文明施工进行标识。
建筑施工现场安全防护图集2010年9月目录1 临边防护 (1)1.1基坑周边防护 (2)1.2 结构周边 (2)1.3 预制混凝土梁、钢梁周边 (6)1.4 楼梯侧边 (6)1. 5施工电梯、物料提升机楼层出入口两侧边 (7)2 洞口防护 (8)2.1一般规定 (8)2.2小洞口防护（短边尺寸小于500mm） (9)2.3小洞口防护（短边尺寸小于1500mm） (9)2.4 大洞口防护（短边尺寸大于1500） (10)3电梯井、管道井的防护 (11)4防护门 (12)4.1施工电梯楼层出入口 (12)4.2物料提升机楼层出入口 (13)5安全通道 (13)5.1临街安全通道 (14)5.2现场安全通道 (15)5.3施工电梯、物料提升机地面进料口的安全通道 (16)6防护棚 (17)7脚手架的连墙件设置 (18)7.1连墙件设置要求 .................................................................................. 错误！未定义书签。
7.2连墙件计算............................................................................................. 错误！未定义书签。
7.3连墙件图式 (19)8卸料平台 (20)建筑施工现场安全防护图集1 临边防护应用范围：为保证施工作业活动、行人安全，凡是施工作业平台、行人通道，无论是高于地面或低于地面，其所在的基坑周边、结构周边等必须设置防护栏杆。
基本要求：(1)、防护栏杆应由上下两道横杆及栏杆柱组成，上杆离地高度为1.0~1.2m，下杆离地高度0.5~0.6m。
横杆长度>2m时，必须加设栏杆柱。
(2)、栏杆柱固定及其与横杆连接，其整体构造应使防护栏杆在上杆任何处,能经受任何方向的1000N的外力。
