路由器的基本配置与静态路由配置

一、实训目的通过本次实训，掌握路由器的基本配置方法，了解路由器在网络中的作用，提高网络设备的配置与管理能力。

二、实训环境1. 路由器：华为AR系列路由器一台2. 交换机：华为S系列交换机一台3. 网线：直通网线若干4. 计算机若干5. 实验室网络环境：模拟企业局域网环境三、实训内容1. 路由器基本配置2. 路由器接口配置3. 路由协议配置4. 静态路由配置5. 动态路由配置6. 路由策略配置7. NAT配置8. 路由器安全配置四、实训步骤1. 路由器基本配置（1）连接路由器与计算机，使用Console线进入路由器配置模式。

（2）配置路由器基本参数，包括主机名、密码等。

（3）配置接口IP地址，确保路由器与交换机之间能够正常通信。

2. 路由器接口配置（1）查看路由器接口信息，了解接口状态。

（2）配置接口VLAN，实现不同VLAN之间的隔离。

（3）配置接口安全特性，如MAC地址绑定、IP源地址过滤等。

3. 路由协议配置（1）配置静态路由，实现不同网络之间的互通。

（2）配置动态路由协议，如RIP、OSPF等，实现网络自动路由。

4. 静态路由配置（1）查看路由表，了解当前网络的路由信息。

（2）配置静态路由，实现特定网络之间的互通。

5. 动态路由配置（1）配置RIP协议，实现网络自动路由。

（2）配置OSPF协议，实现网络自动路由。

6. 路由策略配置（1）配置路由策略，实现特定数据包的转发。

（2）配置策略路由，实现不同数据包的转发。

7. NAT配置（1）配置NAT地址池，实现内部网络访问外部网络。

（2）配置NAT转换，实现内部网络访问外部网络。

8. 路由器安全配置（1）配置ACL，实现访问控制。

（2）配置IPsec VPN，实现远程访问。

（3）配置端口安全，防止未授权访问。

五、实训结果通过本次实训，成功配置了路由器的基本参数、接口、路由协议、静态路由、动态路由、路由策略、NAT和路由器安全配置。

实现了不同网络之间的互通，满足了网络需求。

路由器基本配置及IPv4静态路由器实验实验名称路由器基本配置及IPv4静态路由器实验目的1认识Packet Tracer的操作界面2熟练掌握软件的使用方法，能对路由器实现基本的配置3熟练掌握IPv4静态路由器的概念及配置方法实验环境Packet Tracer实验者信工19-1刘如燕路由器基本配置及IPv4静态路由器1.实验过程路由器的基本配置：1.初始化2.配置控制台基本信息3.配置远程登陆信息4.配置特权密码及加密5.配置接口信息6.保存配置7.验证路由器版本信息8.查看路由器当前配置信息9.查看路由器启动配置文件10.查看接口信息11.查看串行接口信息12.查看接口三层信息13.查看所有三层接口简要信息14.过滤——Section15.过滤——Include16.过滤——Exclude17.过滤——Begin18.验证SSH功能IPv4静态路由器：1.配置路由器2.查看路由表3.连通性测试4.修改静态路由配置5.查看路由表中静态路由条目6.验证连通性2.实验结果及分析第一部分第二部分连通性Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 172.16.3.3, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 63/72/78 ms3.存在的问题及解决方法开始时对操作过程并不了解，只是跟着老师提供的材料练习但还是有不会的操作的地方，但询问同学观看同学操作就解决问题并掌握了。

4.实验总结通过本次实验我认识了Packet Tracer的操作界面并且熟练掌握了软件的使用方法，能对路由器实现基本的配置，并掌握IPv4静态路由器的概念及配置方法。

H3C-MSR路由器配置路由器作为网络中的重要设备之一，扮演着连接不同网络、实现数据转发的关键角色。

H3C-MSR路由器作为一款功能强大、性能稳定的产品，被广泛应用于各种规模的网络中。

为了使H3C-MSR路由器能够正常工作并满足网络需求，正确的配置是至关重要的。

本文将详细介绍H3C-MSR路由器的配置方法，帮助用户快速上手。

一、基本配置1. 连接路由器首先，使用网线将H3C-MSR路由器的Console接口与计算机的串口相连。

然后，使用串口终端工具，如SecureCRT等，通过串口连接到路由器。

打开终端工具后，选择正确的串口号和波特率，确保与路由器连接成功。

2. 登录路由器成功连接到路由器后，输入登录用户名和密码，即可登录路由器的命令行界面。

默认的用户名为admin，密码为空。

为了提高安全性，建议用户在首次登录后立即修改密码。

3. 设定主机名在路由器命令行界面下，通过以下命令来为路由器设定一个主机名：configure terminalhostname <主机名>exit二、接口配置1. 配置接口IP地址为了使路由器能够与其他设备进行通信，需要为其配置IP地址。

假设要为接口GigabitEthernet 0/0/1配置IP地址为192.168.1.1，子网掩码为255.255.255.0，可以在命令行界面下执行以下命令：interface GigabitEthernet 0/0/1ip address 192.168.1.1 255.255.255.02. 配置接口描述接口描述功能可以使管理员更好地管理和识别各个接口。

为了对接口GigabitEthernet 0/0/1进行描述，可以使用以下命令：interface GigabitEthernet 0/0/1description <描述信息>3. 配置接口速率和双工模式根据网络需求和接口连接设备的性能要求，可以配置接口的速率和双工模式。

实验报告路由基本概念及静态路由配置01121539 张旭一、路由器的定义和作用路由器——用于网络互连的计算机设备。

路由器的核心作用是实现网络互连，数据转发路由器需要具备以下功能：1. 路由（寻径）：路由表建立、刷新2. 交换：在网络之间转发分组数据3. 隔离广播，指定访问规则4. 异种网络互连二、基本概念1、路由表1) 路由器为执行数据转发路径选择所需要的信息被包含在路由器的一个表项中，称为“路由表”。

2) 当路由器检查到包的目的IP地址时，它就可以根据路由表的内容决定包应该转发到哪个下一跳地址上去。

3) 路由表被存放在路由器的RAM上。

路由表的构成1) 目的网络地址（Dest）：目的地逻辑网络或子网络地址2) 掩码（Mask）：目的逻辑网络或子网的掩护码3) 下一跳地址（Gw）：与之相连的路由器的端口地址4) 发送的物理端口（interface）：学习到该路由条目的接口，也是数据包离开路由器去往目的地将经过的接口5) 路由信息的来源（Owner）：表示该路由信息是怎样学习到的6) 路由优先级（pri）：决定了来自不同路由表源端的路由信息的优先权7) 度量值（metric）：度量值用于表示每条可能路由的代价，度量值最小的路由就是最佳路由路由表构成示例DestMask Gw Interface Owner primetric172.16.8.0 255.255.255.0 1.1.1.1 fei_0/1 static 1 0172.16.8.0 -- 目的逻辑网络地址或子网地址255.255.255.0 -- 目的逻辑网络地址或子网地址的网络掩码1.1.1.1 -- 下一跳逻辑地址fei_0/1 -- 学习到这条路由的接口和数据的转发接口static -- 路由器学习到这条路由的方式1 -- 路由优先级0 -- Metric 值2、路由分类1) 直连路由当接口配置了网络协议地址并状态正常时，接口上配置的网段地址自动出现在路由表中并与接口关联，并随接口的状态变化在路由表中自动出现或消失2) 静态路由系统管理员手工设置的路由称之为静态（static）路由，一般是在系统安装时就根据网络的配置情况预先设定的，它不会随未来网络拓扑结构的改变自动改变。

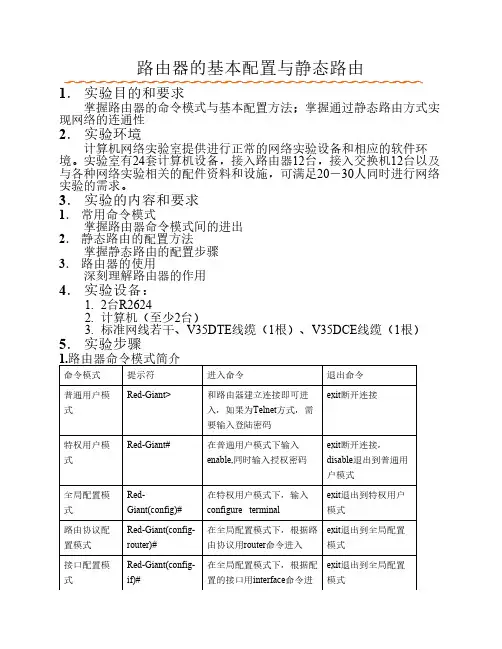

路由器的基本配置与静态路由1．实验目的和要求掌握路由器的命令模式与基本配置方法；掌握通过静态路由方式实现网络的连通性2．实验环境计算机网络实验室提供进行正常的网络实验设备和相应的软件环境。

实验室有24套计算机设备，接入路由器12台，接入交换机12台以及与各种网络实验相关的配件资料和设施，可满足20－30人同时进行网络实验的需求。

3．实验的内容和要求1．常用命令模式掌握路由器命令模式间的进出2．静态路由的配置方法掌握静态路由的配置步骤3．路由器的使用深刻理解路由器的作用4．实验设备：1. 2台R26242. 计算机（至少2台）3. 标准网线若干、V35DTE线缆（1根）、V35DCE线缆（1根）5．实验步骤1.路由器命令模式简介命令模式提示符进入命令退出命令普通用户模式Red-Giant>和路由器建立连接即可进入，如果为Telnet方式，需要输入登陆密码exit断开连接特权用户模式Red-Giant#在普通用户模式下输入enable,同时输入授权密码exit断开连接，disable退出到普通用户模式全局配置模式Red-Giant(config)#在特权用户模式下，输入configure terminalexit退出到特权用户模式路由协议配置模式Red-Giant(config-router)#在全局配置模式下，根据路由协议用router命令进入exit退出到全局配置模式接口配置模式Red-Giant(config-if)#在全局配置模式下，根据配置的接口用interface命令进exit退出到全局配置模式入子接口配置模式Red-Giant(config-subif)#在全局配置模式下，根据指定的子接口类型，用interface命令进入exit退出到全局配置模式线路配置模式Red-Giant(config-line)#在全局配置模式下，根据要配置的线路类型，用line命令进入exit退出到全局配置模式图1实验拓扑图及其IP配置说明3．在路由器RA上配置快速以太网口的IP地址R2624-A>enable ！进入特权模式R2624-A#config terminal ！进入全局配置模式R2624-A(config)#interface fastethernet0 ！进入路由器接口配置模式R2624-A(config-if)#ip address 172.16.10.1 255.255.255.0 ！配置接口F0的IP地址R2624-A(config-if)#no shutdown ！开启路由器fastethernet0接口R2624-A(config)#end ！返回进入特权模式4．在路由器RA上配置广域网口的IP地址和时钟频率R2624-A#config terminalR2624-A(config)#interface serial 0 ！进入接口S0配置模式R2624-A(config-if)#ip address 172.16.80.1 255.255.255.0R2624-A(config-if)#clock rate 64000R2624-A(config-if)#no shutdownR2624-A(config-if)# endR2624-A#show ip interface brief !显示端口IP的情况R2624-A#show interface serial 0 ！显示串口serial 0的配置情况5．在RA上配置静态路由R2624-A#config terminalR2624-A(config)#ip route 172.16.90.0 255.255.255.0 172.16.80.2!配置静态路由R2624-A(config)#endR2624-A#show ip route6．在路由器RB上配置快速以太网口的IP地址R2624-B>enable ！进入特权模式R2624-B#config terminal ！进入全局配置模式R2624-B(config)#interface fastethernet0 ！进入路由器接口配置模式R2624-B(config-if)#ip address 172.16.90.2 255.255.255.0 ！配置接口F0的IP地址R2624-B(config-if)#no shutdown ！开启路由器fastethernet0接口R2624-B(config)#end ！返回进入特权模式7．在路由器RB上配置广域网口的IP地址和时钟频率R2624-B#config terminalR2624-B(config)#interface serial 0 ！进入接口S0配置模式R2624-B(config-if)#ip address 172.16.80.2 255.255.255.0R2624-B(config-if)#no shutdownR2624-B(config-if)# endR2624-B#show ip interface brief !显示端口IP的情况R2624-B#show interface serial 0 ！显示串口serial 0的配置情况8．在RB上配置静态路由R2624-B#config terminalR2624-B(config)#ip route 172.16.10.0 255.255.255.0 172.16.80.1!配置静态路由R2624-B(config)#endR2624-B#show ip route9．用PING测试网络的互联互通性6．完成实验报告。

路由器静态路由配置路由器静态路由配置1.概述本文档旨在介绍路由器静态路由配置的步骤和注意事项。

2.静态路由的基本概念静态路由是由网络管理员手动设置的路由，通过手动配置网络地质和下一跳地质，指定了数据包从一个网络到另一个网络的路由路径。

3.静态路由配置的步骤3.1.确认网络拓扑在配置静态路由之前，需要了解网络的拓扑结构，包括各个网络的地质和连接方式。

3.2.确定路由器接口确定需要进行静态路由配置的路由器的接口和IP地质。

3.3.添加静态路由根据网络拓扑和需求，使用路由器的命令行界面或图形界面，添加静态路由的配置。

在添加静态路由时，需要指定目标网络的地质和下一跳地质。

3.4.验证静态路由配置配置完成后，使用ping命令或其他网络工具验证静态路由是否正确配置。

4.静态路由配置的常见问题与解决方案4.1.目标网络不可达如果目标网络不可达，首先确认静态路由的配置是否正确，检查IP地质和下一跳地质。

如果配置无误，可能存在链路故障或其他网络问题。

4.2.路由路径选择错误在多个静态路由配置的情况下，可能存在路径选择错误的问题。

需要根据优先级、跃点数等因素进行调整。

4.3.静态路由失效静态路由可能会失效，这可能是由于下一跳地质不可达、下一跳路由器故障或网络拓扑变化引起的。

需要定期检查静态路由的状态并及时修复。

5.附件本文档附带静态路由配置的示例代码。

6.法律名词及注释6.1.静态路由：由网络管理员手动设置的路由，指定数据包从一个网络到另一个网络的路径。

6.2.IP地质：网络中用于标识主机或路由器的唯一地质。

6.3.下一跳地质：指定数据包从源网络转发到目标网络的下一个路由器的地质。

实验四配置路由器静态路由、默认路由和RIPv2、ospf协议一、实验目的本实验主要用来练习路由器的基本配置，包括静态路由、默认路由和RIPv2路由协议。

二、配置静态路由和默认路由1．绘制拓扑图并保存，拓扑图如下图所示。

连接说明：路由器1型号为2516，路由器2和路由器4的型号均为2501；路由器1的ethernet 0与路由器2的ethernet 0相连；路由器1的serial 0与路由器4的serial 0相连；注意：在连接路由器1和4的串口时，请选择路由器4作为DCE端；2、以路由器1、路由器2和路由器4为配置对象，进行相关设置。

①按下表逐个设置路由器1、路由器2和路由器4的相关接口的IP地址；Router1Router2Router410.1.1.1 10.1.1Interface EthernetSerial 012.5.10.112.5.10举例：对路由器1的两个接口的设置Router>enableRouter#conf terminalRouter(config)#hostname router1 /*设置路由器1名称为router1;Router1(config)#interface Ethernet 0 /*切换到路由器1的以太网接口0 Router1(config-if)#ip address 10.1.1.1 /*设置该接口的IP地址等Router1(config-if)#no shutdown /* 开启该接口Router1(config-if)#end /*退出特权模式Router1#conf t /* 再进入配置串行接口0Router1(config)#interface serial 0Router1(config-if)#ip add 12.5.10.1 shutdownRouter1(config-if)#end对Router4操作：对Router2操作：对router1操作：说明: 其他两个路由器的接口的IP设置，由学生参照路由器1的示例自己完成；注意：在设置路由器4串口的时候，要设置其时钟速率：Router4(config-if)#clock rate 6400②在路由器4上试着PING其他接口的IP地址，查看并分析结果；③切换到路由器4，设置静态路由；Router4(config)#ip route 10.1.1.0/*目的站网段地址子网掩码下一站地址④在路由器4上，按如下PING，查看各个结果，并分析原因；Router4#ping 12.5.10.1Router4#ping 10.1.1.1Router4#ping 10.1.1.2⑤查看路由器4上的路由表；Router4#show ip route⑥切换到路由器2上，配置其静态路由；Router2(config)#ip route 12.5.10.0再次切换到路由器4，再次PING，查看其结果与上次的不同，并分析原因；Router4#ping 12.5.10.1Router4#ping 10.1.1.1Router4#ping 10.1.1.2⑧切换到路由器2上，查看它的路由表；Router2#show ip route⑨切换到路由器4上，删除静态路由，设置默认路由；Router4(config)#no ip route 10.1.1.0 /*删除静态路由Router4(config)#ip route 0.0.0.0 /*设置默认路由Router4#show ip route三、配置RIPv2和ospf路由协议1、设计如下图所示的拓扑图，R1和R2通过串口连接，PC为以太网口连接，各接口IP地址设置如图中已给出所示，路由器型号均为2610；2、自己完成路由器R1和R2的各自的以太网口和串口的配置；R1的配置R2的配置PC的IP的配置：3、分别查看R1和R2 上的路由信息，在PC上互相测试连通性的情况，分析结果（未做）；4、在R1上配置RIPv2协议；参考命令如下：R1(config)#router rip1”0.0.055 area 0 申明本设备的直连网段，属于区域0，这里的是反掩码匹配。

静态路由及默认路由的基本配置首先假设主机PC1与PC3之间如果能够正常连通，那么PC1将发送数据给其网关设备R1；R1收到后将根据数据包中的目的地址查看它的路由表，找到相应的目的网络的所在路由条目，并根据该条目中的下一跳和出接口信息将该数据转发给下一台路由器R2；R2也采取同样的步骤将数据转发给与自己直连的主机PC3；主机PC3在收到数据后，与主机PC1发送数据到PC3的过程一样，再发送相应的回应消息给PC1。

在错误!未找到引用源。

中，用R3来模拟互联网Internet，由于Internet是一个目标范围很广的目标网络，故到达Internet的路由需要配置为默认路由，R3与R1之间使用串口(Serial)相连。

首先在PC1、PC2、PC3、PC4上配置IP地址、子网掩码、默认网关。

对于PC1，其网关地址为192.168.0.1，PC2的网关地址为192.168.1.1，PC3的网关地址为192.168.16.1，PC4的网关地址为192.168.17.1。

各个路由器的基础配置在PC1上测试其与其他计算机的连通性从上面的结果可观察到PC1与PC2互通，但PC1与PC3不能互通在路由表中，“Destination/Mask”列为目标网络的网络号和子网掩码，“Proto”列表示路由协议类型，“Pre”列为优先级(值越小，优先级越高)，“Cost”列为到达目标网络的度量值，“Flags”列为路由类型标志，“NextHop”列为相对于当前设备到达目标网络的下一个设备入口IP地址(下一跳地址，如果目标为直连网络，则“NextHop”列值为当前设备出口IP地址)，“Interface”列为通往目标网络的本设备出端口编号。

从上面的路由表信息可观察到，路由器默认会自动生成到达其所有直连网络的路由信息，PC1与PC2所属的网络192.168.0.0/24与192.168.1.0/24都在R1中有对应的路由信息，故PC1与PC2的网络是连通的，而PC1发向PC3、PC4的数据包的目标网络分别为192.168.16.0/24、为192.168.17.0/24，这两个目标网络在R1中无对应的路由信息，故PC1与PC3、PC4的网络不通。

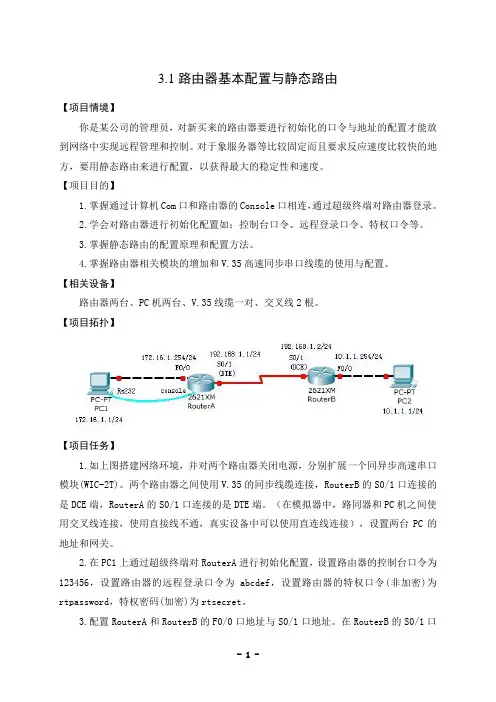

3.1路由器基本配置与静态路由【项目情境】你是某公司的管理员，对新买来的路由器要进行初始化的口令与地址的配置才能放到网络中实现远程管理和控制。

对于象服务器等比较固定而且要求反应速度比较快的地方，要用静态路由来进行配置，以获得最大的稳定性和速度。

【项目目的】1.掌握通过计算机Com口和路由器的Console口相连，通过超级终端对路由器登录。

2.学会对路由器进行初始化配置如：控制台口令、远程登录口令、特权口令等。

3.掌握静态路由的配置原理和配置方法。

4.掌握路由器相关模块的增加和V.35高速同步串口线缆的使用与配置。

【相关设备】路由器两台、PC机两台、V.35线缆一对、交叉线2根。

【项目拓扑】【项目任务】1.如上图搭建网络环境，并对两个路由器关闭电源，分别扩展一个同异步高速串口模块(WIC-2T)。

两个路由器之间使用V.35的同步线缆连接，RouterB的S0/1口连接的是DCE端，RouterA的S0/1口连接的是DTE端。

（在模拟器中，路同器和PC机之间使用交叉线连接，使用直接线不通，真实设备中可以使用直连线连接），设置两台PC的地址和网关。

2.在PC1上通过超级终端对RouterA进行初始化配置，设置路由器的控制台口令为123456，设置路由器的远程登录口令为abcdef，设置路由器的特权口令(非加密)为rtpassword，特权密码(加密)为rtsecret。

3.配置RouterA和RouterB的F0/0口地址与S0/1口地址。

在RouterB的S0/1口上配置同步时钟为64000。

4.在PC1上测试路由器RouterA的控制台口令，远程登录口，特权密码。

5.查看RouterA和RouterB的路由表。

测试四台设备的联通性。

总结并说明是为什么？6.在RouterA上设置通住10.1.1.0网段的静态路由，在RouterB上设置通住172.16.1.0网段的静态路由。

7.再次查看RouterA和RouterB的路由表。

无线路由器基本配置——静态路由功能设置随着互联网的普及，无线路由器逐渐成为家庭和办公场所网络连接的重要设备。

在配置无线路由器时，静态路由功能的设置是必不可少的一项任务。

本文将详细介绍静态路由功能的基本配置方法，以帮助读者更好地了解和使用无线路由器。

一、什么是静态路由功能静态路由是一种手动配置的路由方式，通过管理员配置路由表中的路由信息，来实现数据包的转发。

相对于动态路由协议，静态路由不需要路由器之间进行路由信息交换，适用于网络规模较小、网络拓扑变化少的情况。

二、静态路由配置步骤1. 登录路由器管理界面首先，在浏览器中输入路由器的管理地址，并输入正确的用户名和密码进行登录。

通常情况下，路由器的管理地址为192.168.1.1或192.168.0.1。

2. 导航到静态路由配置界面在路由器管理界面中，找到路由设置或网络设置等相关选项，进入静态路由配置界面。

具体的路径可能会因不同品牌和型号的路由器而有所不同。

3. 添加静态路由在静态路由配置界面中，点击添加路由或添加静态路由等按钮，开始添加静态路由信息。

需要填写的具体信息包括目的网络、子网掩码、下一跳地址等。

4. 配置路由参数根据实际网络环境，配置相关的路由参数。

例如，设置静态路由的优先级、开启路由信息协议、设置数据包优化等。

5. 保存配置并生效在完成静态路由的配置后，点击保存或应用配置等按钮，将配置信息保存并生效。

路由器会立即根据新配置的静态路由表开始进行数据包的转发。

三、静态路由的注意事项1. 路由表不要冲突在配置静态路由时，要确保新添加的路由不与已有的路由表发生冲突。

否则，可能导致数据包丢失或无法正确转发。

2. 静态路由与默认路由的关系静态路由和默认路由是可以同时存在的。

默认路由是指当路由表中没有匹配到目的网络的路由时，会将数据包转发到默认路由指定的下一跳地址。

3. 路由规划要合理在进行静态路由配置时，要根据网络拓扑和通信需求进行合理的路由规划。

避免出现死循环、路径过长等问题，提高网络的稳定性和性能。

《网络与通信》课程实验报告实验四：路由器基本配置与静态路由实验➢测试PC连接PC0PC1PC3实验过程中遇到的问题如何解决的？（10分）得分：1．连线问题问题描述：在摆放好设备之后，开始直接连线，被拒绝。

解决方法：先点击路由器router0开始进行设置，包括设置serial串口IP。

2.ping不通问题描述：在设置好PC的一些选项后进行ping操作，发现Request time out.解决方法：重新设置Router路由器中的静态路由。

问题描述：在第三台路由器下的电脑ping第一台和第二台路由器的电脑时一直ping不通，也找不出原因解决方法：听了老师的建议，将pc先ping自己的路由器，发现在ping路由器的时候，和Router4也就是自己的路由器是能ping通，接着ping 隔壁路由器，发现ping不通，所以是static静态路由设置错误，然而我检查不出设置的问题，所以将这个路由器删掉重来，第二次终于成功了。

本次实验的体会（结论）（10分）得分：2.配置不同的设备➢路由器Router0左键单击Router0，将右侧开关关闭，将WIC-1T芯片用鼠标点住移到相应位置，然后打开开关。

点击Config进行设置，设置Serial0/1/0串口参数如下：点击FastEthernet0/1进行设置进行静态路由设置➢Router1设置➢Router4➢PC0➢PC1➢PC2➢PC6PC3PC43.测试设备的连通性，并在simulation mode下追踪数据包查看数据包的详细信息。

❖路由表表项为ROUTE0❖ROUTE1❖ROUTE4指导教师评语：日期：。

实验报告-路由器的基本配置实验报告-路由器的基本配置1、实验目的本实验旨在掌握路由器的基本配置方法，包括IP地质的配置、静态路由的配置、NAT的配置等。

2、实验设备本实验所使用的设备如下：- 1台路由器（型号：）- 1台电脑- 网线若干3、实验步骤3.1 路由器的物理连接将路由器与电脑通过网线连接，确保连接稳定。

3.2 路由器的基本配置3.2.1 登录路由器打开浏览器，在地质栏中输入路由器的IP地质（如192.168.1.1），按下回车键进入路由器的登录界面。

输入正确的用户名和密码，登录。

3.2.2 配置IP地质在路由器的管理界面中，找到网络设置选项。

根据实际网络环境的要求，配置路由器的IP地质。

局域网IP地质.192.168.1.1子网掩码.255.255.255：03.2.3 配置静态路由在路由器的管理界面中，找到路由配置选项。

根据实际网络环境的要求，配置静态路由表，实现不同网络之间的互联。

示例：目标网络.192.168.2：0下一跳.192.168.1.23.2.4 配置NAT在路由器的管理界面中，找到NAT配置选项。

根据实际网络环境的要求，配置NAT，实现内网IP地质转换为公网IP地质访问互联网。

示例：内网IP地质.192.168.1：0公网IP地质：X：X：X：X4、实验结果经过配置后，路由器的基本功能得到了实现。

通过配置IP地质，网络设备可以彼此通信。

通过配置静态路由和NAT，不同网络之间可以互联，并且内网设备可以访问互联网。

5、实验心得本实验中，我深入了解了路由器的基本配置方法，通过实际操作，收获了一定的实验经验。

附件：无法律名词及注释：1、IP地质：Internet Protocol Address的缩写，是指互联网协议地质，用于给网络中的设备分配唯一的标识。

IP地质分为公网IP地质和私网IP地质两种类型。

2、子网掩码：Subnet Mask的缩写，用于划分IP地质的网络和主机部分。

路由实验报告班级:姓名：学号:实验:路由器的基本配置和静态路由配置⏹实验目的本次实验主要是学习几种路由器的工作模式间的关系，及其如何利用超级终端对路由器进行配置，如何为Cisco路由器配置明文和秘文密码；掌握静态路由的配置操作方法和验证，掌握静态路由的配置场景和应用背景。

⏹实验要求本实验要达到如下要求：1、路由器不同模式间的关系2、通过超级终端对路由器进行基本配置3、Cisco明文和秘文密码的配置4、路由器接口的配置5、验证并保存配置6、子网的划分和依据,子网掩码的设置。

7、静态路由的配置8、验证配置的正确性9、静态路由的应用场合⏹实验拓扑⏹实验设备（环境、软件)1、路由器3台2、PC两台3、交叉线4条⏹实验设计到的基本概念和理论Console口和以太口的作用，用户模式、特权模式、全局模式的关系，并给出密码设置的作用，给出静态路由的概念。

⏹实验过程和主要步骤基本配置:1、不同模式的之间的关系2、路由器访问口令的配置3、通过Console口访问路由器4、配置使得pc0和pc1之间能ping通静态配置：1:子网的划分和子网掩码的配置只要把ＩＰ和子网掩码的每位数AND就可以了.AND方法:0和1＝00和0＝01和1＝1如：And192.168。

0.1，255.255.255。

0，先转换为二进制,然后AND每一位ＩＰ11000000。

10101000.00000000。

00000001子网掩码11111111.11111111.11111111。

00000000得出AND结果11000000.10101000.00000000。

00000000转换为十进制192.168.0。

0,这就是网络标识，再将子网掩码反取，也就是00000000.00000000。

00000000.11111111，与IP AND得出结果00000000。

00000000。

00000000。

00000001，转换为10进制，即0.0.0。

实验4路由器基本配置及静态路由实验报告实验目的：1.学习了解路由器的基本配置；2.学习了解静态路由的配置和使用；3.掌握基于静态路由的网络通信实现。

一、实验背景和原理：路由器是互联网中的重要组成部分，它负责在不同网络之间传递数据包，将源网络的数据包传递到目标网络。

在互联网中，路由器根据用户配置的路由表来选择合适的路径来转发数据包。

静态路由，也称为静态路由表，是在网络管理员手动配置的路由表中进行路由选择的过程。

它不依赖于动态路由协议，管理员需要手动添加和配置静态路由规则。

静态路由的好处是简单，适用于路由器之间的小型网络。

二、实验设备：1. 4台路由器（如Router1、Router2、Router3、Router4）2.1台交换机3.PC端设备三、实验步骤：1.连接实验设备：将4台路由器和1台交换机进行连接，形成一个局域网，所有设备通过交换机互相连接。

2.配置IP地址：在每台路由器上配置IP地址，确保不同路由器上的接口IP地址在同一网段内。

3.配置静态路由：在每台路由器上配置静态路由表。

管理员需要手动添加和配置每个路由器的静态路由规则，使得不同的子网可以相互通信。

4.测试网络通信：使用PC端设备对各子网进行ping测试，确认静态路由配置正确无误。

根据ping的结果，可以判断是否能够正常通信。

四、实验结果：经过上述步骤，完成了4路由器的基本配置及静态路由配置。

经过网络测试，可以得出以下结论：1.路由器间的网络互通正常，可以通过静态路由实现不同子网之间的通信；2.配置正确的静态路由表可以实现跨网络的数据包转发；3.静态路由的配置相对简单，适用于小型网络。

五、实验总结：通过本次实验，我们学会了基本的路由器配置和静态路由的配置与使用。

实验过程中，我们遇到了一些问题，如IP地址配置错误、静态路由配置错误等，通过排查问题和调整配置，解决了这些问题。

实验过程中，我们对路由器和网络通信有了更深入的了解，掌握了一些基本的网络配置技巧。

静态路由是在路由器中手动设置的固定的路由条目。

我司路由器静态路由是基于ICMP重定向原理，与其他公司宣传的“静态路由”有所区别。

ICMP重定向是在特定情况下，路由器向主机发送ICMP重定向报文请求主机改变路由，并转发该主机发出的分组到相应目的地的过程。

下面我们以实例来进行说明。

典型应用：
在一个公司网络中，不仅可以通过无线路由器B连接外网，还可以通过无线路由器A来连接公司内网服务器。

在不修改本地连接的IP地址及网关情况下，公司电脑需要能够同时访问外网和内网服务器。

配置实例如下图：
PC默认将不与自己在同一网段的数据发送给网关192.168.1.1，即无线路由器B。

路由器B接收到数据后，检查数据包的目的地址。

如果发现目的IP为10.70.1.0的数据包，则路由器会发送一个ICMP重定向数据包给PC，告知PC后续发往10.70.1.0网段的数据包，都发送给192.168.1.2，即路由器A即可。

这样PC 就可以直接访问公司内网服务器了。

在我司TL­WR541G+无线路由器中的详细配置过程如下：
步骤1：
使用路由器管理地址登陆路由器B管理界面，点击“路由功能”菜单，选择“静态路由表”，如下图：
步骤2：
点击“添加新条目”按钮，在静态路由表中填写相应的参数。

步骤3：
点击“保存”按钮后，在静态路由表中可以查看已有配置。

步骤4：
在PC上访问内网服务器，检测静态路由条目是否生效。

如果能访问，则说明静态路由配置成功.。

实验五路由器基本配置与静态路由配置【实验目的】1.了解路由器的功能和和组成结构2.掌握路由器配置的基本方法3.掌握静态路由的配置策略【实验内容】1.学习使用超级终端通过控制口配置路由器。

2.学习如何使用路由器搭建广域网模型。

3.学习配置静态路由【实验环境】1.运行操作系统为Windows XP，装有超级终端软件的PC一台。

交换机一台（华为Quidway S系列）和相关操作手册。

2.Console线缆六根。

【实验步骤】一、搭建网络环境1、将小组内划分为两个局域网，分别连到不同的路由器上，将PC2和PC4相连，PC5和PC6相连，分别划分不同的网络2、路由器R1的设置：通过超级终端，进入路由器控制口。

进入系统视图后，进入以太网0口的接口视图，设置ip地址：<H3C>system-view[H3C]sysname R1[R1]interface gigabitethernet 0/0[R1-gigabitethernet0/0]ip address 202.0.0.1 24再进入串口的1/0口，设置ip地址：[R1-gigabitethernet0/0]interface serial 2/0[R1-Serial2/0]ip address 192.0.0.1 243、路由器R3的设置：进入系统视图后，进入以太网0口的接口视图，设置ip地址：<H3C>system-view[H3C]sysname R2[R3]interface gigabitethernet0/0[R3-gigabitethernet0/0]ip address 202.0.1.1 24再进入串口的2/0口，设置ip地址：[R3-gigabitethernet0/0]interface serial 4/0[R3-Serial4/0]ip address 192.0.0.2 244、设置PC的IP地址，并将网关指向所连接的路由器的以太口。

无线路由器基本配置——静态路由功能设置静态路由是通过手动配置路由表来指定数据包转发的路径的一种路由方式。

与动态路由相比，静态路由更加灵活，可以更好地满足特定的网络需求。

在无线路由器中开启并进行静态路由功能设置可以提升网络性能、实现特定网络需求，如拓展网络、实现流量控制等。

1.登录路由器管理界面。

在浏览器中输入默认的管理地址（通常为192.168.1.1或192.168.0.1），输入正确的用户名和密码登录路由器管理界面。

2.打开静态路由功能。

在路由器管理界面中，找到“路由设置”或类似选项，点击进入静态路由设置页面。

3.添加静态路由规则。

在静态路由设置页面中，找到“添加静态路由”或类似选项，点击进入配置界面。

4.配置静态路由规则。

在配置界面中，需要填写以下信息：-目标网络地址：要配置的目标网络地址，可以是一个具体的IP地址，也可以是一个网段。

-子网掩码：目标网络的子网掩码，用于计算网络中的主机。

-网关地址：将数据包发送到目标网络的下一跳路由器的IP地址。

-优先级：若有多个静态路由规则，设置优先级可以决定数据包的转发顺序。

-接口：设置数据包发送的接口，通常为局域网（LAN）或广域网（WAN）接口。

5.应用配置并保存。

在完成静态路由规则的配置后，点击“应用”或“保存”按钮，使配置生效。

通过以上步骤，即可实现无线路由器的静态路由功能配置。

需要注意的是，在配置静态路由时，需要确保配置信息正确无误，并避免产生冲突或重复的配置。

静态路由的配置可以根据具体的网络需求进行调整和优化。

在进行静态路由配置时，需要了解网络拓扑结构、网络设备的IP地址及配置要求等信息，以确保配置的准确性和有效性。

总之，无线路由器的静态路由功能设置是一项重要的基本配置任务。

通过合理的静态路由配置，可以提高网络性能、满足特定网络需求，并为后续的网络管理工作奠定良好的基础。
