10kV及以下变电所设计规范GB50053－94主编部门：中华人民共和国机械工业部批准部门：中华人民共和国建设部施行日期：1994年11月1日第一章总则第1.0.1条为使变电所设计做到保障人身安全、供电可靠、技术先进、经济合理和维护方便，确保设计质量，制订本规范。
第1.0.2条本规范适用于交流电压10kV及以下新建、扩建或改建工程的变电所设计。
第1.0.3条变电所设计应根据工程特点、规模和发展规划，正确处理近期建设和远期发展的关系，远近结合，以近期为主，适当考虑发展的可能。
第1.0.4条变电所设计应根据负荷性质、用电容量、工程特点、所址环境、地区供电条件和节约电能等因素，合理确定设计方案。
第1.0.5条变电所设计采用的设备和器材，应符合国家或行业的产品技术标准，并应优先选用技术先进、经济适用和节能的成套设备和定型产品，不得采用淘汰产品。
第1.0.6条10kV及以下变电所的设计，除应执行本规范的规定外，尚应符合国家现行的有关设计标准和规范的规定。
第二章所址选择第2.0.1条变电所位置的选择，应根据下列要求经技术、经济比较确定：第2.0.2条一、接近负荷中心；第2.0.3条二、进出线方便；第2.0.4条三、接近电源侧；第2.0.5条四、设备运输方便；第2.0.6条五、不应设在有剧烈振动或高温的场所；第2.0.7条六、不宜设在多尘或有腐蚀性气体的场所，当无法远离时，不应设在污染源盛行风向的下风侧；第2.0.8条七、不应设在厕所、浴室或其他经常积水场所的正下方，且不宜与上述场所相贴邻；第2.0.9条八、不应设在有爆炸危险环境的正上方或正下方，且不宜设在有火灾危险环境的正上方或正下方，当与有爆炸或火灾危险环境的建筑物毗连时，应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》的规定；第2.0.10条九、不应设在地势低洼和可能积水的场所。
第2.0.11条装有可燃性油浸电力变压器的车间内变电所，不应设在三、四级耐火等级的建筑物内；当设在二级耐火等级的建筑物内时，建筑物应采取局部防火措施。

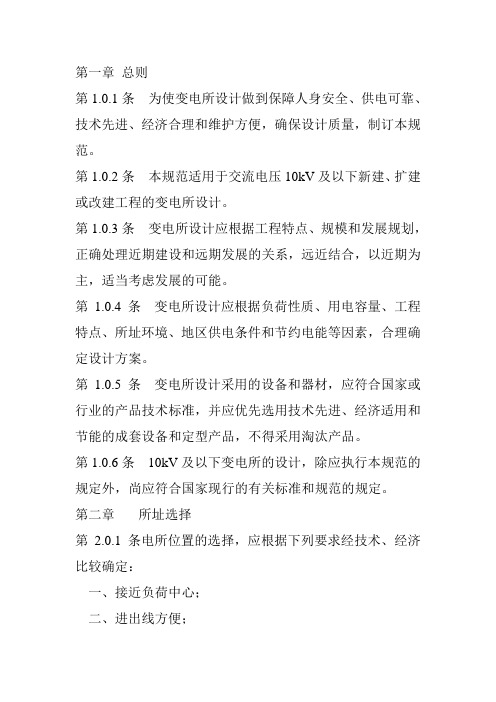

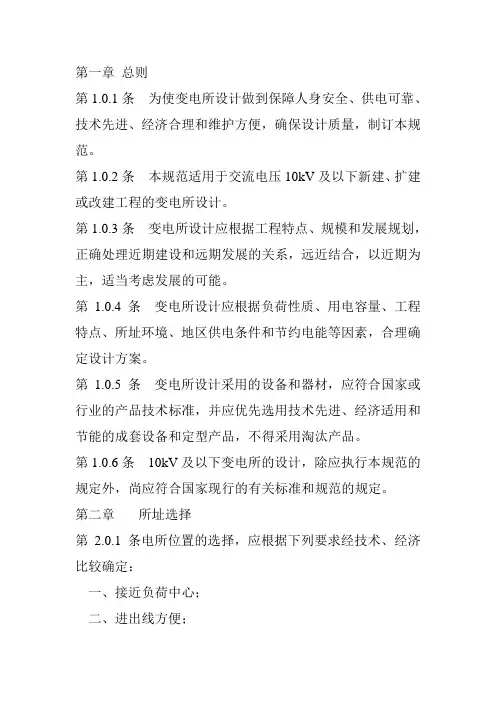

第一章总则第1.0.1条为使变电所设计做到保障人身安全、供电可靠、技术先进、经济合理和维护方便，确保设计质量，制订本规范。
第1.0.2条本规范适用于交流电压10kV及以下新建、扩建或改建工程的变电所设计。
第1.0.3条变电所设计应根据工程特点、规模和发展规划，正确处理近期建设和远期发展的关系，远近结合，以近期为主，适当考虑发展的可能。
第1.0.4条变电所设计应根据负荷性质、用电容量、工程特点、所址环境、地区供电条件和节约电能等因素，合理确定设计方案。
第1.0.5条变电所设计采用的设备和器材，应符合国家或行业的产品技术标准，并应优先选用技术先进、经济适用和节能的成套设备和定型产品，不得采用淘汰产品。
第1.0.6条10kV及以下变电所的设计，除应执行本规范的规定外，尚应符合国家现行的有关标准和规范的规定。
第二章所址选择第2.0.1条电所位置的选择，应根据下列要求经技术、经济比较确定：一、接近负荷中心；二、进出线方便；三、接近电源侧；四、设备运输方便；五、不应设在有剧烈振动或高温的场所；六、不宜设在多尘或有腐蚀性气体的场所，当无法远离时，不应设在污染源盛行风的下风侧；七、不应设在厕所、浴室或其他经常积水场所的正下方，且不宜与上述场所相贴邻。
八、不应设在有爆炸危险环境的正上方或正下方，且不宜设在有火灾危险环境的正上方或正下方，当与有爆炸或火灾危险环境的建筑物毗连时，应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》的规定；九、不应设在地势低洼和可能积水的场所。
第2.0.2条装有可燃性油浸电力变压器的车间内变电所，不应设在三、四级耐火等级的建筑物内；当设在二级耐火等级的建筑物内时，建筑物应采取局部防火措施。
第2.0.3条多层建筑中，装有可燃性油的电气设备的配电所、变电所应设置在底层靠外墙部位，且不应设在人员密集场所的正上方、正下方、贴邻和疏散出口的两旁。
第2.0.4条高层主体建筑内不宜设置装有可燃性的电气设备的配电所和变电所，当受条件限制必须设置时，应设在底层靠外墙部位，且不应设在人员密集场所的正上方、正下方、贴邻和疏散出口的两旁，并应按现行国家标准《高层民用建筑设计防火规范》有关规定，采取相应的防火措施。
（2016年版）国家电网公司配电网工程典型设计 10kV配电站房分册2016年3月目录第一篇总论 (1)第1章概述 (1)第3章典型设计依据 (7)第4章技术原则 (9)第二篇10KV开关站典型设计 (16)第5章10K V开关站典型设计总体说明 (16)第6章10K V开关站典型设计（方案KB-1） (21)第7章10K V开关站典型设计（方案KB-2） (102)第三篇10KV环网室典型设计 (135)第8章10K V环网室典型设计总体说明 (135)第9章10K V环网室典型设计（方案HB-1） (141)第10章10K V环网室典型设计（方案HB-2） (192)第11章10K V环网室典型设计（方案HB-3） (242)第四篇10KV环网箱典型设计 (272)第12章10K V环网箱典型设计总体说明 (272)第13章10K V环网箱典型设计（方案HA-1） (277)第14章10K V环网箱典型设计（方案HA-2） (289)第五篇10KV配电室典型设计 (312)第15章10K V配电室典型设计总体说明 (312)第16章10K V配电室典型设计（方案PB-1） (319)第17章10K V配电室典型设计（方案PB-2） (347)第18章10K V配电室典型设计（方案PB-3） (374)第19章10K V配电室典型设计（方案PB-4） (403)第20章10K V配电室典型设计（方案PB-5） (432)第六篇10KV箱式变电站典型设计 (465)第21章10K V箱式变电站典型设计总体说明 (465)第22章10K V箱式变电站典型设计（方案XA-1） (470)第23章10K V箱式变电站典型设计（方案XA-2） (484)附录 (517)第一篇总论第1章概述推进配电网标准化建设是国家电网公司全面落实科学发展观，建设“资源节约型、环境友好型”社会，大力提高集成创新能力的重要体现；是国家电网公司实施集团化运作、集约化发展、精细化管理的重要手段；是全面建设具有安全可靠、坚固耐用、结构合理、技术先进、灵活可靠、经济高效现代配电网的重要举措。
王府井商场10kV配电工程10kV干式变压器技术规范书鄂尔多斯市电力勘测设计咨询院二零一零年十一月1、总则1.1本设备技术规范适用于王府井商场10kV配电工程变压器设备，它提出了设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本设备技术规范提出的是最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文,供方应提供符合本规范和工业标准的优质产品。
1.3如果供方没有以书面形式对本规范的条文提出异议,则意味着供方提供的设备完全符合本规范的要求。
如有异议，不管是多么微小，都应在标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.4本设备技术规范所使用的标准如遇供方所执行的标准不一致时，按较高标准执行。
1.5 本设备技术规范经供、需双方确认后作为定货合同的技术附件，与合同正文具有同等的法律效力。
1.6 本设备技术规范未尽事宜，由供、需双方协商确定。
2、技术要求2.l应遵循的主要现行标准，但不仅限于下列标准的要求：GB1094 《电力变压器》GB10228-1997 《干式电力变压器技术参数和要求》GB311.1.-1997 《高压输变电设备的绝缘配合》GB17211-1998 《干式电力变压器负载导则》GB2900 《电工名词术语》GB6450-1986 《干式电力变压器》GB/T 16434－1996 《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB5273－1985 《变压器、高压电器和套管的接线端子》GB156-2003 《标准电压》2005-6-24 《十八项电网重大反事故措施》（国家电网公司）2.2 环境条件地点：内蒙古鄂尔多斯市（1）海拔：≥1480m(2)年最高温度：+36.70C(3)年最低温度：-29.80C（4）最大风速: 20.2M/S（5）覆冰厚度: 15MM（6）户外最高平均气温: 300C（7）地震烈度: 8级（中国12级度标准）水平方向加速度: 0.25g(指地面)水平方向与垂直方向同时作用时,安全系为:1.5垂直方向加速度: 0.125g(指地面)（8）户外式Ⅳ级防污秽配置；爬电比距≥3.1cm/kV（9）电源电压波形：近似于正弦波（10）多相电源电压对称性：多相变压器所连接的电源电压近似于对称。
10KV配电S13型高效能变压器技术规范1. 引言本技术规范旨在规范10KV配电S13型高效能变压器的设计、制造和使用要求，以提高变压器的效能和可靠性。
2. 适用范围本技术规范适用于10KV配电系统中使用的S13型高效能变压器。
3. 技术要求3.1 额定容量变压器的额定容量应符合设计要求，并能满足10KV配电系统的供电需求。
3.2 额定电压变压器的额定电压应与10KV配电系统的电压相匹配，确保正常运行。
3.3 效率变压器的效率应符合国家相关标准，并应达到S13型高效能变压器的要求。
3.4 绝缘性能变压器的绝缘性能应符合设计要求，在正常工作条件下具有良好的绝缘性能。
3.5 温升变压器的温升应符合国家相关标准，并应达到S13型高效能变压器的要求。
3.6 变比变压器的变比应符合设计要求，并能确保电能传输的准确性和稳定性。
3.7 外观和安装变压器的外观应美观大方，安装应符合相关安全要求，便于检修和维护。
3.8 变压器油变压器油应符合国家相关标准，并具有良好的绝缘性能和耐高温性能。
3.9 保护装置变压器应配备适当的保护装置，能够对过压、过流等异常情况进行及时保护。
4. 检测与验收4.1 厂家出厂检测变压器出厂前，应进行必要的检测，确保其符合设计和制造要求。
4.2 现场验收变压器安装完毕后，应进行现场验收，确保其性能满足要求，并符合技术规范的要求。
5. 运行与维护5.1 运行注意事项用户在使用变压器时，应按照操作手册中的要求进行操作，确保安全与稳定。
5.2 维护与保养用户应定期对变压器进行维护与保养，包括油检、绝缘检测等内容，确保其正常运行。
6. 附录本技术规范中涉及的相关标准和参考资料的列表。
以上为10KV配电S13型高效能变压器的技术规范，供相关人员参考和遵守。
10KV 配电变压器技术规范除本规范特殊规定外, 所提供的设备均按规定的标准和规程的最新版本进行设计、制造、 试验和安装。
如果这些标准内容有矛盾时,应按最高标准的条款执行或按双方商定的标准执 行。
提交供审查的标准应为中文或英文版本。
主要引用标准如下：GB 1094.1 《电力变压器》 第1部分 总则 GB 1094.2 《电力变压器》 第2部分温升GB 1094.3《电力变压器》第3部分：绝缘水平、绝缘试验和外绝缘空气间隙 GB/T 1094.4 《电力变压器》 第4部分： 电力变压器和电抗器的雷电冲击和操作冲击试验导则GB 1094.5 《电力变压器》 第5部分：承受短路的能力GB/T 1094.7 《电力变压器》 第7部分：油浸式电力变压器负载导则 GB/T 1094.10 《电力变压器》第10部分：声级测定 GB 2536 《变压器油》GB 5273 《变压器、高压电器和套管的接线端子》 JB/T 10319 《变压器用波纹油箱》GB/T16927.1-1999 《高电压试验技术》 GB/50260 《电力设施抗震设计规范》DL/T620－1997《交流电气装置的过电压保护和绝缘配合》1. 使用条件本标准所规定的设备，应能在下列环境条件使用0至+40℃ 43℃ -30℃最高月平均89%45天/年 IV 级 C5-1高腐蚀1.1气象条件环境温度： 最高日气温： 年最低气温： 相对湿度： 年均雷暴日： 污秽等级： 大气腐蚀：1.2海拔高度：W1000m1.3地震数据抗震设防烈度8度设计基本地震加速度值0.15g2.技术要求基本参数油浸式变压器要求选用S11型系列带油枕产品，其产品技术参数除应满足国家和行业相关标准外，还应满足下表1.表2要求。
3.3.1 一般要求3.1.1变压器的联结组标号三相配电变压器的联结组标号选用Dyn11。
3.1.2绝缘(1)绝缘等级：油浸变压器为A级。
(2)绝缘水平：绕组采用全绝缘(3)变压器的每一绕组及中性点端子的绝缘水平和试验电压见表3。
变压器技术规范10kV变压器通用技术规范1. 本采购标准技术规范分为标准技术规范通用部分、标准技术规范专用部分以及本规范使用说明。
2. 采购标准技术规范通用部分原则上不需要设备招标人填写，更不允许随意更改。
如对其条款内容确实需要改动，招标人应填写招标人通用部分条款变更表并加盖公章及辅助说明文件随招标计划一起提交至招标文件审查会。
经标书审查同意后，对通用部分的修改形成招标人通用部分条款变更表，放入专用部分，随招标文件同时发出并视为有效。
3. 采购标准技术规范专用部分分为标准技术参数、项目需求部分和投标人响应部分。
标准技术参数表中“标准参数值”栏是标准化参数，不允许招标人和投标人改动。
招标人对“标准参数值”栏的差异部分，应填写招标人技术差异表，“投标人保证值”栏应由投标人认真逐项填写。
招标人需求部分由招标人填写，包括招标设备的工程概况和招标设备的使用条件。
对扩建工程，可以提出与原工程相适应的一次、二次及土建的接口要求。
投标人响应部分由投标人填写投标人技术参数偏差表，提供销售业绩、主要部件材料和其他要求提供的资料。
4. 投标人填写技术参数和性能要求响应表时，如与招标人要求有差异时，除填写技术偏差表外，必要时应提供相应试验报告。
5. 有关污秽、温度、海拔等需要修正的情况由招标人提出并在专用部分的招标人技术差异表中明确表示。
6. 采购标准技术规范的页面、标题等均为统一格式，不得随意更改。
1 总则1.1 一般规定1.1.1 投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
1.1.2 投标人须仔细阅读包括本技术规范（技术规范通用和专用部分）在内的招标文件阐述的全部条款。
投标人提供的10kV变压器应符合招标文件所规定的要求。
1.1.3 本招标文件技术规范提出了对10kV变压器的技术参数、性能、结构、试验等方面的技术要求。
1.1.4 本招标文件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品。
10kV干式配电变压器技术协议规范书1、干式变压器1)产品运行环境条件a)环境温度：-25～40℃b)相对温度：日平均值不大于95%；月平均值不大于90%（25℃）c)海拔高度：≤1000m；d)地震强度：8级e)安装地点：室内2)执行标准GB1094.11-2007 干式电力变压器GB1094.1-1996 电力变压器IEC726 干式变压器GB/T10228-2008 干式变压器技术参数和要求JB/T 10088-2004 6-500 KV级电力变压器声级3)性能和特征a)变压器在GB1094、GB 10228规定的使用条件下，能正常地满负荷连续运行并达到规定的负载及特殊要求。
b)变压器在额定输出功率，施加电压在正常电压的±5%范围内波动时，变压器的温升限值如下：部件温升限值（i）绕组温升，绝缘的耐热等级为F级（ii）铁心使相邻绝缘材料不损伤的温升c)变压器能在GB1094规定的条件下，2秒钟内承受外部短路的动稳定效应和热稳定效应而不损伤。
4) 变压器铁心铁心采用高导磁的优质晶粒定向排列的冷轧硅钢片叠制，45度全斜步进接缝，采用特殊的方管拉板结构，芯柱采用绝缘带绑扎，有效地降低了空载损耗、空载电流及噪音；且其磁通密度保持在饱和状态以下，保证变压器额定运行时的最佳性能特性。
铁心的自动剪切、精良的装配和紧固确保变压器最小的空载损失、机械振动和噪声。
5绕组和绝缘绕组的设计和装配采用高质量的导电体和绝缘材料以提供最佳运行特性，按GB1094进行试验。
所有连接点的绝缘和机械支持能承受在运行时由于短路电流或其它瞬态条件产生的机械应力及在运输途中产生的机械应力，高低压绕组按GB1094进行短路试验时不应发生机械移动。
6) 冷却系统环氧树脂浇注绝缘变压器冷却方式的设计适应于在指定环境条件下运行。
变压器配有一套带轴流风扇的通风冷却系统，冷却系统的风扇电源电压为交流220V。
7)终端装置高压终端装置便于电缆的连接，低压绕组终端装置便于母排系统的连接。
天津市电力公司10kV 配电室技术要求一、 10kV 土建配电（开闭）站技术要求1、高压配电室宜设不能开启的自然采光窗，窗台距室外地坪不宜低于 1.8m 并加装防盗护栏；低压配电室可设能开启的自然采光窗。
配电室临街的一面不宜开窗。
2、变压器室、配电室的门应向外开启，门锁为插销式明锁。
相邻配电室之间有门时，此门应能双向开启。
配电室各房间经常开启的门、窗，不宜直通相邻的酸、碱、蒸汽、粉尘和噪声严重的场所。
3、地下及地上多层配电室屋顶（即楼上地板）内不应铺设上下水、采暖等水管道及消防喷淋设施。
高、低压配电室、变压器室、控制室内，不应有与其无关的管道和线路通过。
4、长度大于7m 的配电室应设两个出口，并宜布置在配电室的两端。
长度大于 60m 时，宜增加一个出口。
当配电室采用双层布置时，位于楼上的配电室应至少设一个通向室外的平台或通道的出口。
5、外檐：原清水墙面清扫，刷丙烯酸涂料,外墙采用红砖色涂料涂刷不少于三遍，画黑色墙缝，涂料分色装饰。
纯水泥面外墙采用土黄色涂料涂刷不少于三遍。
6、屋顶：防水层采用SBS 改性沥青防水卷材单层铺设。
玻璃钢雨水管、雨水斗更换为PVC － U 雨水管、雨水斗。
雨水口改为簸箕口或安装防堵罩。
7、防尘、防火门窗：室内站门窗不具备防尘功能的更换为防尘门窗，门窗锈蚀严重的进行除锈刷漆或更换。
门窗框尺寸及偏差、门窗结构与装配、焊接要求、门窗外观、防渗漏性能、力学性能符合设计标准。
8、配电室和各辅助房间的内墙表面应抹灰刷白，站内墙面刷（喷）浆三遍（白）。
地（楼）面宜采用铺瓷砖（500mm*500mm) 或水磨石地面并镶嵌铜条，地面平整、清洁，无裂痕。
电缆沟盖板更换为轧花钢板或无机复合盖板。
9、变压器室、配电室等应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。
加装防鼠挡板，高度不低于400mm ，里外封堵进出线电缆沟。
10、土建室内站照明设备，设置具备照明、维护功能的低压电源配电箱，多台配电变压器的配电站，应考虑具备低压互投功能。
10KV配电变压器技术规范除本规范特殊规定外, 所提供的设备均按规定的标准和规程的最新版本进行设计、制造、试验和安装。
如果这些标准内容有矛盾时, 应按最高标准的条款执行或按双方商定的标准执行。
提交供审查的标准应为中文或英文版本。
主要引用标准如下：GB 1094.1 《电力变压器》第1部分总则GB 1094.2 《电力变压器》第2部分温升GB 1094.3 《电力变压器》第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB/T 1094.4 《电力变压器》第4部分：电力变压器和电抗器的雷电冲击和操作冲击试验导则GB 1094.5 《电力变压器》第5部分：承受短路的能力GB/T 1094.7 《电力变压器》第7部分：油浸式电力变压器负载导则GB/T 1094.10 《电力变压器》第10部分：声级测定GB 2536 《变压器油》GB 5273 《变压器、高压电器和套管的接线端子》JB/T 10319 《变压器用波纹油箱》GB/T16927.1-1999 《高电压试验技术》GB/50260 《电力设施抗震设计规范》DL/T620－1997 《交流电气装置的过电压保护和绝缘配合》1. 使用条件本标准所规定的设备，应能在下列环境条件使用：1.1气象条件环境温度： 0至+40℃最高日气温： 43℃年最低气温： -30℃相对湿度：最高月平均89%年均雷暴日： 45天/年污秽等级：Ⅳ级大气腐蚀： C5-1高腐蚀1.2海拔高度：≤1000m1.3地震数据抗震设防烈度 8度设计基本地震加速度值 0.15g2.技术要求基本参数油浸式变压器要求选用S11型系列带油枕产品，其产品技术参数除应满足国家和行业相关标准外，还应满足下表1.表2要求。
表2安装轨距及噪音要求3.设计与结构要求3.1 一般要求3.1.1变压器的联结组标号三相配电变压器的联结组标号选用Dyn11。
3.1.2 绝缘（1）绝缘等级：油浸变压器为A级。
（2）绝缘水平：绕组采用全绝缘（3）变压器的每一绕组及中性点端子的绝缘水平和试验电压见表3。
表3变压器的绕组的绝缘水平和试验电压注：雷电截波冲击耐受电压试验仅在有要求时进行。
3.1.3 接线端子变压器一次和二次引线的接线端子，应用铜材制成，其接触表面应洁净，不得有裂纹、明显伤痕、毛刺，腐蚀斑痕缺陷及其他影响电接触和机械强度的缺陷，且应有防松措施。
其余应符合GB 5273的规定。
3.1.4 铭牌固定与变压器及外壳上的铭牌应采用不锈钢材料制作，耐腐蚀，并应固定在明显可见位置，铭牌上所标志的项目内容应清晰且安装牢固。
在铭牌上必须标志的项目应符合GB 1094.1的规定。
3.2 油浸式配电变压器技术要求3.2.1 温升限值（1）变压器在连续额定容量稳态下（环境温度最高为40°C）的温升限值如下顶层油温升限值（温度计法测量）：油不与大气直接接触的变压器：60K油与大气直接接触的变压器：55K线圈温升限值（电阻法测量）：65K铁心表面温升限值（温度计法测量）：80K油箱及结构表面温升限值(温度计法测量)：80K（2）铁心、绕组外部的电气连接线或油箱中的结构件不超过80 K，并保证不使其相邻的部件受到热损坏或使油过度老化。
（3）升限值不允许有正偏差。
3.2.2 损耗空载损耗：按表1要求。
负载损耗：按表1要求。
3.2.3 空载电流按表1要求。
3.2.4允许偏差（1）损耗偏差①空载损耗偏差：允许偏差应在15%以内。
②负载损耗偏差：允许偏差应在15%以内。
③总损耗偏差：允许偏差应在10%以内。
（2）短路阻抗偏差：按表1要求。
（3）空载电流偏差：按表1要求。
3.2.5 负载能力超过负载能力30%时，3小时内不超过温升标准。
3.2.6 中性点引出线及端子应具有与相线及端子相同的通流能力。
3.2.7 噪声水平按表2要求。
3.2.8 变压器承受短路的能力（1）变压器承受短路的耐热能力变压器在任一分接下，应能持续承受0.5s时间的外部短路耐热能力的电流，并且其绕组温度应不超过250℃(铜)。
（2）变压器承受短路的动稳定能力变压器在任一分接下，应能承受国家标准GB 1094.5所规定的短路试验电流值而不损坏。
3.3 结构要求3.3.1 铁心配电变压器应选用优质宝武集团冷轧硅钢片，投标时注明所选用硅钢牌号及厂家，整个铁心组件均衡严紧，铁心用整片硅钢片制作，不能用拼接形式，不应由于运输和运行中的振动而松动。
3.3.2 绕组（1）高压绕组应采用优质(无氧)纯铜导线，高压线圈采用漆包铜导线绕制而成，层间绝缘采用菱格上胶绝缘纸。
（2）绕组应能承受短路、过载和过电压而不发生局部过热，绕组和引线应绑扎得足够牢固，防止由于运输、振动和运行中短路时，产生相对位移。
应消除绕组中的电场集中现象。
3.3.3 油箱（1）变压器油箱及储油柜应进行强度(正压)试验，历经5min应无损伤、无渗漏及不得出现不允许的永久变形，其试验压力如下：一般结构油箱的试验压力为60kPa；变压器须进行密封试验，历经12h应无渗漏和损伤，其试验压力如下：一般结构油箱应承受40kPa的压力；（2）变压器不带滚轮，但油管及其它设施应高于本体底板。
（3）变压器应在油箱下部壁上装有密封取油样阀。
（4）安装在户内变压器油箱底部应按国家标准规定装有排油装置。
（5）变压器铁心和金属结构零件应通过油箱可靠接地。
接地处应有明显的接地符号或“接地”字样。
3.3.4 套管（1）套管的类型：户外防污伞型纯瓷套管（2）套管的额定电压：应与变压器的额定电压相适应（3）套管的额定电流：应与变压器的最大负载能力相一致（4）套管的试验电压：套管在干、湿条件下应能承受表4规定的试验电压。
表4 套管在干、湿条件下应能承受试验电压注：雷电截波冲击耐受电压试验仅在有要求时进行。
（5）套管接线端子连接处，在空气中对空气的温升不大于55K，在油中对油的温升不大于15K；（6）套管的安装位置和相互位置距离应便于接线，而且其带电部分之空气间隙，应能满足GB 1094.3的要求。
*3.3.5 变压器油选用25号变压器油，除抗氧化剂外，不得加任何添加剂，选用克拉玛依品牌产品。
3.3.6 密封垫采用抗老化、抗龟裂、抗紫外线制品，所有密封面应密封良好，并有对密封垫防氧化老化措施，以延长使用寿命。
要求变压器阀门关闭时不出现渗油现象。
3.3.7 油保护装置（1）油变应装有储油柜，其结构应便于清理内部。
储油柜的一端应装有油位计，其容积应保证在最高环境温度与允许负载状态下油不溢出，在最低环境温度与变压器未投入运行时，装在储油柜一端的油位计应有油可见。
（2）储油柜应有注油、放油和排污油装置，并应装设带有油封的吸湿器。
（3）变压器的储油柜应采取防油老化措施，以确保变压器油不与空气相接触。
3.3.8 安全保护装置（1）气体继电器①容量500kVA及以上的配变应有气体继电器。
②配变安装的气体继电器，其接点容量不小于66VA(交流220V或110V)，直流有感负载时，不小于15W。
③气体继电器的安装位置及其结构应能观察到分解出气体的数量和颜色，而且应便于取气。
④积聚在气体继电器内的气体数量达到250～300mL或油速在整定范围内时，应分别接通相应的接点。
（2）压力保护装置①容量800kVA及以上的配变应有压力保护装置。
②变压器应装有压力释放器，应可靠动作。
（3）油温测量装置①变压器应有供温度计用的管座。
管座应设在油箱的顶部，并伸入油内120mm±10mm。
②变压器须装设户外测温装置，其接点容量在交流22V时，不低于50VA，直流有感负载时，不低于15W。
测温装置的安装位置应便于观察，且其准确度应符合相应标准，并要求具有上传功能。
（4）冷却装置散热器的数量及冷却能力应能散去总损耗所产生的热量。
3.3.9 油漆和防锈要求变压器油箱内外及附件除有色金属和镀锌铁件外，所有金属件均应除锈喷漆，油漆具有自防污能力，应符合海洋性气候要求，并采取措施防止运输和吊装中漆层剥落与变质。
4.试验变压器应按照GB1094.1～5、10、11等有关国家标准和行业标准规定的项目、方法进行试验，并按提供试验结果报告，且各项试验结果应符合本标准的相关要求。
4.1 出厂试验（1）绕组直流电阻测量；（2）电压比测量和联结组标号检定；（3）短路阻抗和负载损耗测量；（4）空载电流和空载损耗测量；（5）绝缘电阻测量；（6）绝缘例行试验（GB 1094.3），包括外施耐压和感应耐压试验；（7）密封试验；（8）绝缘油试验。
4.2 型式试验除了上述常规(出厂)试验项目外，还应提供同系列以下试验项目证书：（1）雷电冲击试验；（2）温升试验；（3）声级测定；（4）空载电流谐波测量；（5）承受短路能力试验；5.服务内容5.1供货厂家负责现场安装指导、现场调试指导、售后服务，对供货设备的合理性、完整性、安全性负责；5.2设备的质保期为设备投运后一年，质保期内产品因质量问题不能正常运行，厂家应无偿负责修理，问题严重时，应无偿返厂维修并承担相应的损失；5.3提供至少15年的备件供应保障（包括备件替代、升级换代等服务）：5.4提供每2年至少一次的有关维护技术指导。
5.5建立24小时的应急到场技术服务。
