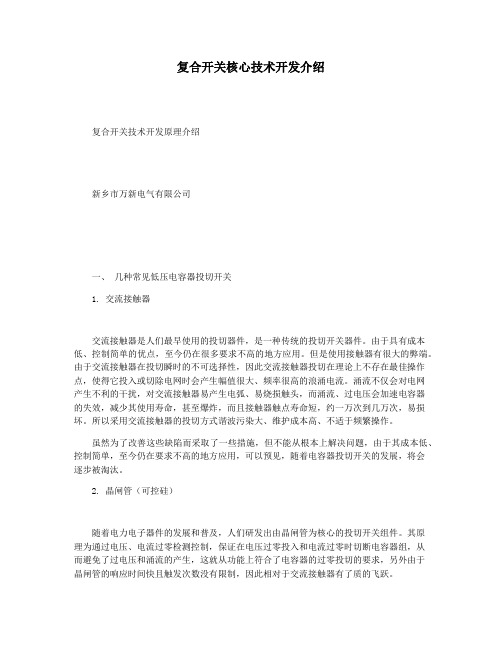

复合开关核心技术开发介绍复合开关技术开发原理介绍新乡市万新电气有限公司一、几种常见低压电容器投切开关1. 交流接触器交流接触器是人们最早使用的投切器件，是一种传统的投切开关器件。
由于具有成本低、控制简单的优点，至今仍在很多要求不高的地方应用。
但是使用接触器有很大的弊端。
由于交流接触器在投切瞬时的不可选择性，因此交流接触器投切在理论上不存在最佳操作点，使得它投入或切除电网时会产生幅值很大、频率很高的浪涌电流。
涌流不仅会对电网产生不利的干扰，对交流接触器易产生电弧、易烧损触头，而涌流、过电压会加速电容器的失效，减少其使用寿命，甚至爆炸，而且接触器触点寿命短，约一万次到几万次，易损坏。
所以采用交流接触器的投切方式谐波污染大、维护成本高、不适于频繁操作。
虽然为了改善这些缺陷而采取了一些措施，但不能从根本上解决问题，由于其成本低、控制简单，至今仍在要求不高的地方应用，可以预见，随着电容器投切开关的发展，将会逐步被淘汰。
2. 晶闸管（可控硅）随着电力电子器件的发展和普及，人们研发出由晶闸管为核心的投切开关组件。
其原理为通过电压、电流过零检测控制，保证在电压过零投入和电流过零时切断电容器组，从而避免了过电压和涌流的产生，这就从功能上符合了电容器的过零投切的要求，另外由于晶闸管的响应时间快且触发次数没有限制，因此相对于交流接触器有了质的飞跃。
然而晶闸管在应用上也有致命的弱点：在通电运行时晶闸管导通压降较大，从而损耗很大，为了避免PN 结由于功耗发热引起的热击穿，需要采取必要的降温措施，有时甚至需要风扇进行强迫通风，另外晶闸管对操作过电压及雷击等非常情况下，晶闸管很容易误导通，导致管子被涌流损坏。
晶闸管开关的缺点是结构复杂、体积大、损耗大、成本高、可靠性差，优点则是能实现过零投切、动作迅速、反应快，因此晶闸管多用于动态补偿的场合，而不适用于常规低压电容投切的无功补偿场合。
3. 复合开关（老式）老式复合开关是指早期的内部可控硅与磁保持继电器并联方式运行的复合开关。

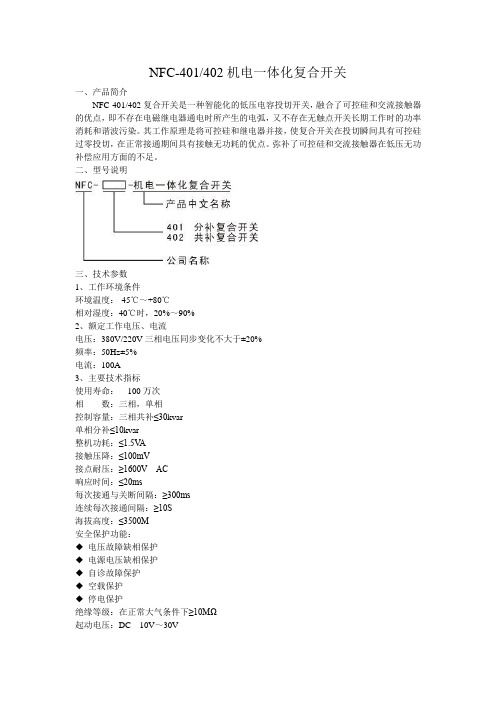

NFC-401/402机电一体化复合开关
一、产品简介
NFC-401/402复合开关是一种智能化的低压电容投切开关，融合了可控硅和交流接触器的优点，即不存在电磁继电器通电时所产生的电弧，又不存在无触点开关长期工作时的功率消耗和谐波污染。
其工作原理是将可控硅和继电器并接，使复合开关在投切瞬间具有可控硅过零投切，在正常接通期间具有接触无功耗的优点。
弥补了可控硅和交流接触器在低压无功补偿应用方面的不足。
二、型号说明
三、技术参数
1、工作环境条件
环境温度：-45℃～+80℃
相对湿度：40℃时，20%～90%
2、额定工作电压、电流
电压：380V/220V三相电压同步变化不大于±20%
频率：50Hz±5%
电流：100A
3、主要技术指标
使用寿命：100万次
相数：三相，单相
控制容量：三相共补≤30kvar
单相分补≤10kvar
整机功耗：≤1.5V A
接触压降：≤100mV
接点耐压：≥1600V AC
响应时间：≤20ms
每次接通与关断间隔：≥300ms
连续每次接通间隔：≥10S
海拔高度：≤3500M
安全保护功能：
◆电压故障缺相保护
◆电源电压缺相保护
◆自诊故障保护
◆空载保护
◆停电保护
绝缘等级：在正常大气条件下≥10MΩ
起动电压：DC 10V～30V
输入阻抗：≥6.8kΩ
导通阻抗：≤0.003Ω
运行指示：
◆工作指示灯：开关闭合后点亮，开关断开后灭。
◆故障指示灯：出现故障时点亮，故障排除后灭。
四、安装
五、接线方式。

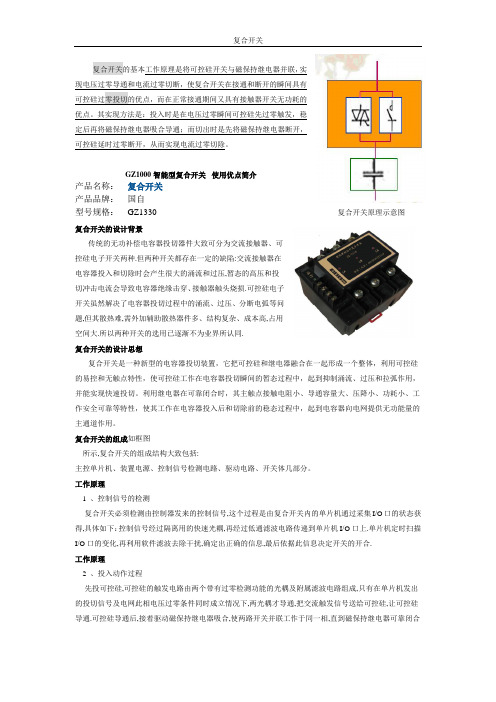

复合开关的基本工作原理是将可控硅开关与磁保持继电器并联，实现电压过零导通和电流过零切断，使复合开关在接通和断开的瞬间具有可控硅过零投切的优点，而在正常接通期间又具有接触器开关无功耗的优点。
其实现方法是：投入时是在电压过零瞬间可控硅先过零触发，稳定后再将磁保持继电器吸合导通；而切出时是先将磁保持继电器断开，可控硅延时过零断开，从而实现电流过零切除。
GZ1000智能型复合开关 使用优点简介产品名称： 复合开关 产品品牌： 国自 型号规格： GZ1330复合开关的设计背景传统的无功补偿电容器投切器件大致可分为交流接触器、可控硅电子开关两种.但两种开关都存在一定的缺陷:交流接触器在电容器投入和切除时会产生很大的涌流和过压,暂态的高压和投切冲击电流会导致电容器绝缘击穿、接触器触头烧损.可控硅电子开关虽然解决了电容器投切过程中的涌流、过压、分断电弧等问题,但其散热难,需外加辅助散热器件多、结构复杂、成本高,占用空间大.所以两种开关的选用已逐渐不为业界所认同. 复合开关的设计思想复合开关是一种新型的电容器投切装置，它把可控硅和继电器融合在一起形成一个整体，利用可控硅的易控和无触点特性，使可控硅工作在电容器投切瞬间的暂态过程中，起到抑制涌流、过压和拉弧作用，并能实现快速投切。
利用继电器在可靠闭合时，其主触点接触电阻小、导通容量大、压降小、功耗小、工作安全可靠等特性，使其工作在电容器投入后和切除前的稳态过程中，起到电容器向电网提供无功能量的主通道作用。
复合开关的组成如框图所示,复合开关的组成结构大致包括:主控单片机、装置电源、控制信号检测电路、驱动电路、开关体几部分。
工作原理1 、控制信号的检测复合开关必须检测由控制器发来的控制信号,这个过程是由复合开关内的单片机通过采集I/O 口的状态获得,具体如下：控制信号经过隔离用的快速光耦,再经过低通滤波电路传递到单片机I/O 口上.单片机定时扫描I/O 口的变化,再利用软件滤波去除干扰,确定出正确的信息,最后依据此信息决定开关的开合. 工作原理2 、投入动作过程先投可控硅,可控硅的触发电路由两个带有过零检测功能的光耦及附属滤波电路组成,只有在单片机发出的投切信号及电网此相电压过零条件同时成立情况下,两光耦才导通,把交流触发信号送给可控硅,让可控硅导通.可控硅导通后,接着驱动磁保持继电器吸合,使两路开关并联工作于同一相,直到磁保持继电器可靠闭合复合开关原理示意图复合开关技术就是将晶闸管与继电器接点并联使用，由晶闸管实现电压过零投入与电流过零切除，由继电器接点来通过连续电流，这样就避免了晶闸管的导通损耗问题，也避免了电容器投入时的涌流。
FK系列智能复合开关产品使用说明书1. 产品简介FK系列智能复合开关（简称复合开关）有共补开关(FK300)和分补开关(FK100)两种，共补开关用于投切三相电容，即三角型接法的电容；分补开关用于投切单相电容，即分别接三只单相电容的一端，三只单相电容的另一端接零线。
复合开关选用晶闸管开关和磁保持开关并联运行，其在接通和断开的瞬间具有可控硅过零投切的优点，而在正常接通期间又具有磁保持开关零功耗的优点。
复合开关具有无冲击、低功耗、高寿命等显着优点，可替代接触器或晶闸管开关，广泛用于低压无功补偿领域。
该产品通过了电力工业电力设备及仪表质量检验测试中心的检验。
2. 功能特点☆电压过零投入，电流过零切断；☆开关接通后低功耗，不用外加散热片；☆无需外接串联电抗器；☆输入信号与开关光电隔离；☆可直接与无功补偿控制器配合使用；☆内置控制电源，无需外配电源；☆具有开关状态指示灯，电容接通时，指示灯亮；☆抗干扰能力强，高EMC保护措施；3. 技术参数3.1 主电路3.2 控制电路3.3 电磁兼容3.4 工作条件①：除火灾、爆炸、水淹、强化学腐蚀等场所外的地方。
3.5 设备尺寸４．选型对照表①对分补开关而言，电容容量是指三只单相容量之和。
②分补开关有两种控制形式，分别支持控制器输出采用公共正端（Z）或公共负端（F）的方式，用户订货需指明。
③有谐波的场合，需根据实际承载电流的大小，提高所选复合开关的规格容量，否则将造成开关损坏；另外，复合开关不适用于频繁投切的场所。
5. 接线说明下图是FK系列复合开关的三种面板示意图（以20kvar开关为例）：智能复合开关智能复合开关智能复合开关①A1、B1、C1对应三相系统输入；A2、B2、C2对应三相输出，接电力电容。
②N为零线，其从二次回路引入，用于对开关内部的控制电源供电。
③开关面膜上的COM端为控制电平输出的公共端，对FK100-20F而言，其为负电平；对FK100-20Z而言，其为正电平，以适应不同控制器的要求。

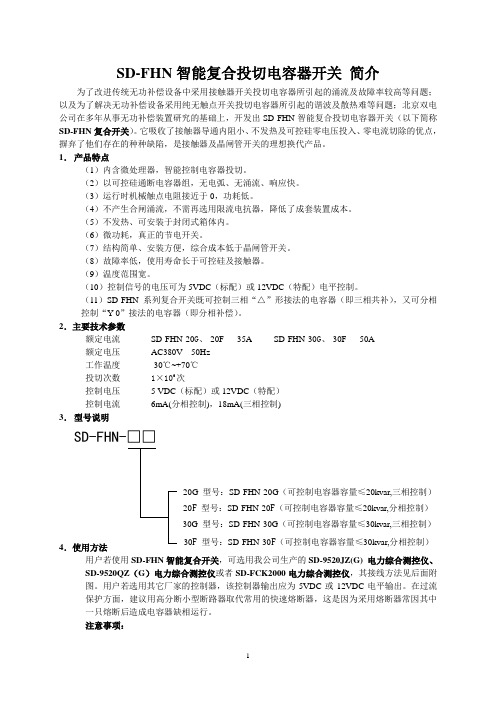

SD-FHN智能复合投切电容器开关简介为了改进传统无功补偿设备中采用接触器开关投切电容器所引起的涌流及故障率较高等问题；以及为了解决无功补偿设备采用纯无触点开关投切电容器所引起的谐波及散热难等问题；北京双电公司在多年从事无功补偿装置研究的基础上，开发出SD-FHN智能复合投切电容器开关（以下简称SD-FHN复合开关）。
它吸收了接触器导通内阻小、不发热及可控硅零电压投入、零电流切除的优点，摒弃了他们存在的种种缺陷，是接触器及晶闸管开关的理想换代产品。
1．产品特点（1）内含微处理器，智能控制电容器投切。
（2）以可控硅通断电容器组，无电弧、无涌流、响应快。
（3）运行时机械触点电阻接近于0，功耗低。
（4）不产生合闸涌流，不需再选用限流电抗器，降低了成套装置成本。
（5）不发热、可安装于封闭式箱体内。
（6）微功耗，真正的节电开关。
（7）结构简单、安装方便，综合成本低于晶闸管开关。
（8）故障率低，使用寿命长于可控硅及接触器。
（9）温度范围宽。
（10）控制信号的电压可为5VDC（标配）或12VDC（特配）电平控制。
（11）SD-FHN系列复合开关既可控制三相“△”形接法的电容器（即三相共补），又可分相控制“Y-0”接法的电容器（即分相补偿）。
2．主要技术参数额定电流SD-FHN-20G、-20F 35A SD-FHN-30G、-30F 50A额定电压AC380V 50Hz工作温度-30℃~+70℃投切次数 1×106次控制电压 5 VDC（标配）或12VDC（特配）控制电流6mA(分相控制)，18mA(三相控制)3．型号说明SD-FHN-□□4．使用方法用户若使用SD-FHN智能复合开关，可选用我公司生产的SD-9520JZ(G) 电力综合测控仪、SD-9520QZ（G）电力综合测控仪或者SD-FCK2000电力综合测控仪，其接线方法见后面附图。
用户若选用其它厂家的控制器，该控制器输出应为5VDC或12VDC电平输出。
近年来，随着电力电子的发展，复合开关逐渐应用在低压无功补偿装置中电容器组投切、运行工作中。
复合开关通过控制芯片控制，在检测电压过零时先发出双向可控硅导通信号，导通双向可控硅然后再发出继电器导通信号，接通磁保持继电器，从而消除了开关接通时的电容器的瞬间涌流。
此控制过程中电压过零检测尤其重要，必须准确检测且不受干扰，才能保证可控硅在电压过零点导通，实现无涌流投切。
1 复合开关的设计方案本复合开关包括在电网电压过零时接通的可控开关和可控硅，可控开关与电网连接构成闭合回路，可控硅的控制端连接在闭合回路中，可控开关接通时，电网所在回路接通，可控硅的控制端得电进而控制可控硅导通。
应用以上技术方案，可控开关可直接通过对电网电压的过零检测实现对可控硅的导通控制，无需通过电压比较器和控制器来实现，避免了电网电压在转换时产生的误差，保证了可控硅在电压过零点时立即投入工作，不会造成电容器和电路中的电压差和电压叠加，进而避免了因涌流而发生的各种问题，延长了无功补偿装置的寿命和减小了对其他用电设备的冲击。
图1复合开关设计方案框图复合开关设计方案框图如图1所示，主要由可控硅、可控硅开关、磁保持继电器、继电器驱动电路，控制器等组成。
2 控制系统的硬件电路、原理基于单片机STM32控制的复合开关接到控制信号后有两部分控制电路。
一部分控制触发可控硅，一部分控制使磁保持继电器触点闭合或断开。
当复合开关接到投入信号后需触发可控硅，为了使电容器组的投入对电网的影响降到最小，在检测到电网电压为零时刻触发可控硅。
电容器组投入以后，由于磁保持继电器靠强磁力就可使触点闭合，工作时无需给线圈持续供电，这样可以减小功耗。
但由于强磁力的存在，要改变触点状态，需给线圈加反向直流脉冲电压，设计上就要求有一个正负脉冲极性转换电路。
该复合开关的可控硅与磁保持继电器触点采用并联结构，它们的导通切除需要有一个很好的时序配合才可消除涌流现象，延长其使用寿命。
2.1可控硅触发电路图2 可控硅触发电路原理框图光电双向可控硅驱动器内部有电压过零检测的功能，光电双向可控硅驱动器上有12V使能信号的情况下，假如电网电压为正半轴正向电压时，可控硅SCR1两端电压，阳极A1的电压大于阴极K1的电压，当电压过零时，驱动电流方向为可控硅SCR2的阴极K2---二极管D1---光电双向可控硅驱动器---电阻R12---可控硅SCR1的控制极G1，可控硅SCR1的控制极G1和阴极K1形成压差，可控硅SCR1正向导通，可控硅SCR2反向关断。
复合开关的工作原理介绍复合开关是一种常用的电气设备，广泛应用于工业控制系统中。
它由多个开关组件组合而成，可以实现多种不同的功能。
本文将详细介绍复合开关的工作原理，包括其结构、工作方式和应用场景。
一、结构复合开关通常由开关机构、触头、弹簧、电磁元件和外壳等组成。
1. 开关机构：复合开关的开关机构用于控制开关的开闭状态。
常见的开关机构有旋转式、推动式和摇杆式等。
2. 触头：复合开关的触头是用来接通或断开电路的部件。
触头通常由导电材料制成，能够承受一定的电流和电压。
3. 弹簧：复合开关的弹簧用于保持触头的接触状态。
当开关机构操作时，弹簧会使触头产生一定的压力，确保电路的可靠接通。
4. 电磁元件：复合开关中的电磁元件通常包括电磁铁和电磁继电器等。
它们能够通过电磁作用产生力，实现开关的远程控制。
5. 外壳：复合开关的外壳起到保护内部组件的作用，同时也提供了安装和连接电路的接口。
二、工作方式复合开关的工作方式主要取决于开关机构和电磁元件的组合。
1. 手动控制方式：当开关机构为旋转式或推动式时，复合开关可以通过手动操作来控制电路的开闭状态。
这种方式适用于需要频繁调整的场景。
2. 自动控制方式：当开关机构为电磁继电器时，复合开关可以通过电磁元件的控制信号来实现电路的开闭。
这种方式适用于需要远程控制或自动化控制的场景。
三、应用场景复合开关广泛应用于各种工业控制系统中，常见的应用场景包括：1. 电力系统：复合开关可以用于电力系统的开闭操作，实现对电路的控制和保护。
2. 自动化设备：复合开关可以用于自动化设备的控制，如机械臂、输送带等。
3. 照明系统：复合开关可以用于照明系统的开闭操作，实现对灯具的控制。
4. 通信设备：复合开关可以用于通信设备的开闭操作，实现对信号的控制和切换。
总结：复合开关是一种常用的电气设备，通过多个开关组件的组合，实现了多种不同的功能。
其工作原理主要包括开关机构、触头、弹簧、电磁元件和外壳等组成。
复合开关的工作原理介绍复合开关是一种常见的电气设备，用于控制电路的通断和转换。
它由多个开关组合而成，可以实现多种功能。
本文将详细介绍复合开关的工作原理，包括结构、原理和应用。
一、复合开关的结构复合开关通常由开关本体、触头、绝缘材料、弹簧和操作杆等部分组成。
1. 开关本体：复合开关的主体部分，通常采用金属材料制成，具有良好的导电性能和机械强度。
2. 触头：位于开关本体的两端，通过与触点接触或分离来实现电路的通断。
触头通常由导电材料制成，如铜或银。
3. 绝缘材料：用于隔离触头和开关本体，防止电流外泄和短路。
常用的绝缘材料有塑料、橡胶等。
4. 弹簧：用于保持触头的压力，确保其良好的接触性能。
弹簧通常采用优质弹性材料制成，如弹簧钢。
5. 操作杆：通过手动或自动操作，控制触头的接触或分离。
操作杆通常由绝缘材料制成，以防止触电事故的发生。
二、复合开关的工作原理复合开关的工作原理基于电流的导通和隔断。
当操作杆处于开关断开位置时，触头之间的电路断开，电流无法通过。
当操作杆处于开关闭合位置时，触头之间的电路闭合，电流可以顺利通过。
具体来说，复合开关的工作原理如下：1. 开关断开：当操作杆处于开关断开位置时，触头之间的接触断开。
此时，绝缘材料起到隔离作用，阻止电流通过。
电流无法从一个触头流向另一个触头，电路处于断开状态。
2. 开关闭合：当操作杆处于开关闭合位置时，触头之间的接触闭合。
此时，触头之间形成了一条导电通路，电流可以顺利通过。
电流从一个触头流向另一个触头，电路处于闭合状态。
复合开关可以实现多种功能，如单刀双掷、双刀双掷、单刀多掷等。
通过不同的触点组合和操作杆设计，可以实现不同的电路连接方式和功能要求。
三、复合开关的应用复合开关广泛应用于各个领域的电气控制系统中，常见的应用场景包括：1. 电力系统：复合开关用于电力系统中的开关设备，如变电站、配电室等。
它可以控制电流的通断和转换，保证电力系统的正常运行。
2. 工业控制：复合开关用于工业自动化控制系统中，如机床、自动化生产线等。
品牌：大龙型号：DLFK详细说明:主要技术特点过零投切：复合开关的基本工作原理是将可控硅开关与磁保持，继电器并接，实现电压过零导通和电流过零切断，使复合开关在接通和断开的瞬间具有可控硅开关过零投切的优点，而在正常接通期间又具有接触器开关无功耗的优点实现方法是：投入时是在电压过零瞬间可控硅先过零触发，稳定后再将磁保持继电器吸合导通；而切出时是先将磁保持继电器断开，可控硅延时过零断开，从而实现电流过零切除。
采用单片机控制投切并智能监控可控硅、继电器以及输入电源和负载的运行状况，从而具备完善的保护功能：电压故障缺相保护：系统电压缺相供电时，开关拒绝闭合；接通后若出现缺相则自动退投；电源电压缺相保护：工作电源缺相供电时，开关拒绝闭合；接通后若出现缺相则自动退投；欠压保护：电压≤额定电压(220V)的20%时开关拒绝闭合；自诊断故障保护：系统自动监控可控硅、磁保持继电器的运行状态，若其出现故障，则拒绝闭合或自动退投断开；停电保护：接通后遇突然停电时，自动跳闸断开。
无谐波注入：由于导通瞬间是由可控硅过零触发，延时后由继电器吸合、导通，而继电器吸合导通就不会产生谐波。
功耗小：由于采用了磁保持继电器，控制装置只在投切动作瞬间耗电，平时不耗电；且由于磁保持继电器的的接触电阻小，因而不发热，这样就不用外加散热片或风扇，降低了成本。
彻底避免了可控硅的烧毁现象，同时也对同机运行的其它电器不造成危害，真正达到了节能降耗的目的。
输入信号与复合开关光电隔离：抗干扰能力强，工作安全可靠。
产品采用先进的智能控制技术与最新的电子元器件，与同类产品相比，在涌流和安全可靠性方面具备极高的性能优势。
1.工作环境条件环境温度：-20℃～+65℃；相对湿度：40℃时，20~90%；2.额定电压、工作电源及额定电流额定电压：380V/220V（＜±10%）三相四线交流50HZ;允许偏差：三相电压同步变化不大于±20%;波形为正弦波，失真度小于5%额定频率：50HZ±5%;工作电源：220V，50HZ 额定电流：45/55A。
KFJ智能快速复合开关产品使用说明书编制：审核：批准：日期：许继电气股份有限公司南宁微控技术有限公司1 概述KFJ型智能快速复合开关（以下简称为快速复合开关）是最新一代的智能化电容器投切开关，是最新发明专利产品，是具有智能、环保和节能的控制执行元件。
较好地解决了目前通用复合开关连续两次导通时间间隔较长，开通瞬间涌流过大等方面存在的不足，有效地提高了无功功率动态补偿装置的反应速度和可靠性。
1.1适用范围和产品特点快速复合开关适用于低压无功功率动态补偿装置作为补偿电容器接通与分断的开关元件。
产品克服了纯可控硅动态开关长期通电时，因导通压降造成正弦波畸变而产生高次谐波污染损坏电容器，和需强迫风冷散热以及价格昂贵的缺陷。
是更新换代的新一代专利产品。
控制原理及技术指标快速复合开关主电路由可控硅和继电器接点并联，接到导通信号时，可控硅先电压过零电流过零分断。
其动态响应时间不大于1 s，即两次投入电容器时间间隔不大于1 s。
具有不用等补偿电容器放完电即可快速地电压过零时投入和电流过零时切除补偿电容器的功能，投切瞬间无涌流无飞弧产生，工作安全可靠。
快速复合开关抗干扰性强，ⅢⅣ（A级）要求。
快速复合开关使用寿命长，经国家法定技术监督检验机构做电寿命试验，试验结果电寿命大于100万次。
而一般小型电磁继电器的电寿命10万次。
2 正常使用条件〔1〕周围空气温度不得超过+40 ℃, 下限不低于-25 ℃，而且在24 h周期内其平均温度不得超过+35 ℃。
〔2〕空气清洁,在最高温度为+40 ℃时，其相对湿度不得超过50%。
在较低温度时允许有较大的相对湿度。
例如+20 ℃时相对湿度为90%。
但应考虑到由于温度的变化有可能会偶然地产生适度的凝露。
〔3〕快速复合开关能在GB 7251.1-2005中规定的污染等级3环境中使用。
〔4〕安装场地的海拔高度不应超过2 0OO m。
3 技术要求3.1 基本参数.1 快速复合开关工作电源额定电压：220 V±20%；额定频率：50 Hz±1 Hz；触点负载工作电源电源接法：三角形接法或星形接法；额定电压：380 V±20%或220 V±20%；额定频率：50 Hz±1 Hz；触点负载电流触点负载电流40 A，100 A。
KPFK系列低压电容投切复合开关使用说明书南京卡鹏科技有限公司二零零九年引用标准GB／T14598.14-1998（idt IEC255-22-2）电磁兼容静电放电试验标准GB／T14598.9-1995（idt IEC255-22-3）辐射电磁场干扰标准GB／T14598.13-1998（idt IEC255-22-1）脉冲群干扰符标GB／T14598.10-1996（idt IEC255-22-4）快速瞬变干扰标准IEC1000-4-5《电磁兼容性（EMC）》标准DL／T478-3001 4.13.1机械性能振动标准DL／T478-3001 4.13.2 冲击试验标准DL／T478-3001 4.13.3 碰撞试验标准1．概述KPFK系列智能低压复合开关是一种智能化环保型低压电容投切开关，采用单片机控制投切，智能监控可控硅、继电器以及输入电源和负载的运行状况，具有完善的保护功能。
其工作原理为：将可控硅与磁保持继电器并联接通电路。
可控硅在投入和切除的瞬间进行过零投切，即电压过零时刻投入，电流过零时刻切除，可控硅短时间导通后，转为磁保持继电器接通运行。
因此，它既具有可控硅开关过零投切无涌流的优点，又具有机械触点运行无功耗的长处，也就避免了可控硅运行发热和机械触点投切火花的缺陷，是一种较为理想的投切开关。
由于磁保持继电器在吸合与断开的瞬间都没有涌流和火花，因此，它的电器寿命远高于设计的寿命，而它的机械寿命高达百万次，可以保证长期运行。
2.使用条件1）环境温度：-25℃至+70℃2）海拨高度：不超过2000M3）大气条件：空气湿度不超过90%4）环境条件：介质无导电尘埃3．选型及配置1）型号解释KPFK□□ S － 1616：可控硅耐压1600VS：共补型、D:分相型030、045或060：额定电流KPFK：KP表示，卡鹏，FK表示复合开关如：三相型KPFK045S-16分相型KPFK045D-164．技术参数基本参数●额定电压：AC 380V±20％50Hz ± 10%●额定电流：30A、45A、60A三种规格●工作电源：AC 220V±20％50Hz ± 10%●电源电压谐波畸变率≤5.0 %●控制电压：直流电压5～12V / 10mA 由控制器提供控制电压●本机功耗：≤3V A●动作响应时间：≤1S 即控制器发出投入或切除信号后，复合开关在1秒内完成投入或切除动作●重复投切时间：≤2S 即复合开关切除后，只需过2秒就可以重新投电容器，而不必等待3分钟的电容放电时间。
复合开关的工作原理介绍复合开关是一种常见的电气设备，广泛应用于电力系统、工业控制和家庭电路等领域。
本文将详细介绍复合开关的工作原理，包括结构、工作方式和应用。
一、结构复合开关通常由断路器和隔离开关组成。
断路器用于开关电路，保护电气设备免受过载和短路等故障的损害，而隔离开关则用于隔离电源和负载，以便进行维护和检修。
复合开关的断路器部分通常由电磁式或固态式断路器组成。
电磁式断路器利用电磁力来打开或关闭电路，具有较高的断开能力和可靠性。
固态式断路器则采用半导体器件来实现电路的断开和闭合，具有体积小、速度快等优点。
隔离开关部分通常由机械式或电动式隔离开关组成。
机械式隔离开关通过手动操作来实现电路的隔离，常用于低电压和小电流的场合。
电动式隔离开关则通过电动机驱动来实现电路的隔离，适用于高电压和大电流的场合。
二、工作方式复合开关的工作方式可以分为两种：手动操作和自动操作。
手动操作方式下，使用者通过旋转、拉动或按压开关上的按钮或手柄来控制复合开关的开关状态。
例如，当按钮处于“开”位置时，断路器打开，电路断开；当按钮处于“关”位置时，断路器闭合，电路闭合。
隔离开关可以通过类似的方式进行操作。
自动操作方式下，复合开关可以根据预设的条件和信号来自动实现开关状态的切换。
例如，当电路发生过载或短路时，断路器会自动打开，切断电路，以保护设备的安全。
同样地，当故障排除后，断路器会自动闭合，恢复电路的供电。
三、应用复合开关在电力系统中的应用非常广泛。
它可以用于输电线路和配电系统，用于保护变压器、发电机和电动机等设备。
复合开关还可以用于工业控制系统，用于控制生产线的开关和隔离。
在家庭电路中，复合开关通常用于保护家电和照明设备，确保电路的安全和可靠。
为了保证复合开关的正常工作，需要定期进行维护和检修。
维护包括清洁开关、检查连接器和紧固件、更换磨损的部件等。
检修则包括对断路器和隔离开关进行功能测试、测量和校准等。
总之，复合开关是一种重要的电气设备，具有保护电路和隔离电源的功能。
复合开关的基本工作原理是将可控硅开关与磁保持继电器并联，实现电压过零导通和电流过零切断，使复合开关在接通和断开的瞬间具有可控硅过零投切的优点，而在正常接通期间又具有接触器开关无功耗的优点。
其实现方法是：投入时是在电压过零瞬间可控硅先过零触发，稳定后再将磁保持继电器吸合导通；而切出时是先将磁保持继电器断开，可控硅延时过零断开，从而实现电流过零切除。
GZ1000智能型复合开关 使用优点简介产品名称： 复合开关 产品品牌： 国自 型号规格： GZ1330复合开关的设计背景传统的无功补偿电容器投切器件大致可分为交流接触器、可控硅电子开关两种.但两种开关都存在一定的缺陷:交流接触器在电容器投入和切除时会产生很大的涌流和过压,暂态的高压和投切冲击电流会导致电容器绝缘击穿、接触器触头烧损.可控硅电子开关虽然解决了电容器投切过程中的涌流、过压、分断电弧等问题,但其散热难,需外加辅助散热器件多、结构复杂、成本高,占用空间大.所以两种开关的选用已逐渐不为业界所认同. 复合开关的设计思想复合开关是一种新型的电容器投切装置，它把可控硅和继电器融合在一起形成一个整体，利用可控硅的易控和无触点特性，使可控硅工作在电容器投切瞬间的暂态过程中，起到抑制涌流、过压和拉弧作用，并能实现快速投切。
利用继电器在可靠闭合时，其主触点接触电阻小、导通容量大、压降小、功耗小、工作安全可靠等特性，使其工作在电容器投入后和切除前的稳态过程中，起到电容器向电网提供无功能量的主通道作用。
复合开关的组成如框图所示,复合开关的组成结构大致包括:主控单片机、装置电源、控制信号检测电路、驱动电路、开关体几部分。
工作原理1 、控制信号的检测复合开关必须检测由控制器发来的控制信号,这个过程是由复合开关内的单片机通过采集I/O 口的状态获得,具体如下：控制信号经过隔离用的快速光耦,再经过低通滤波电路传递到单片机I/O 口上.单片机定时扫描I/O 口的变化,再利用软件滤波去除干扰,确定出正确的信息,最后依据此信息决定开关的开合. 工作原理2 、投入动作过程先投可控硅,可控硅的触发电路由两个带有过零检测功能的光耦及附属滤波电路组成,只有在单片机发出的投切信号及电网此相电压过零条件同时成立情况下,两光耦才导通,把交流触发信号送给可控硅,让可控硅导通.可控硅导通后,接着驱动磁保持继电器吸合,使两路开关并联工作于同一相,直到磁保持继电器可靠闭合复合开关原理示意图复合开关技术就是将晶闸管与继电器接点并联使用，由晶闸管实现电压过零投入与电流过零切除，由继电器接点来通过连续电流，这样就避免了晶闸管的导通损耗问题，也避免了电容器投入时的涌流。
智能复合开关技术手册石家庄福润新技术有限公司版权所有一、产品概述：ZFK型智能低压复合开关是最新一代低压无功补偿装置中电容器的投切开关，是一种智能化的环保节能型控制执行部件，是我公司针对可控硅和交流接触器在低压无功补偿应用方面存在的先天不足而精心研制开发的最新科技成果。
本产品已通过 3 C 认证。
本产品适用于对低压无功补偿电容器的通断控制。
基本工作原理是将可控硅与磁保持继电器并接。
使复合开关在接通和断开的瞬间具有可控硅过零投切的优点，而在正常接通期间又具有接触器无功耗的优点。
本产品与交流接触器、可控硅或固态继电器等开关元件相比较有很大的技术优势。
主要优点是接到外部控制信号后，通过逻辑判断，自动寻找最佳投切点；保证过零投切，无涌流；触点不烧结；能耗小；无谐波注入；与同类产品相比，其在技术上具有极大的先进性，高效低耗，环保节能，尤其是在涌流和安全可靠性方面性能大大提高。
产品图片：产品外形图：二、技术参数1.工作环境条件环境温度：-20℃～+60℃；相对湿度：40℃时，20%～90%；2.额定电压、工作电源及额定电流额定工作电压：380V（共补）/220V（分补）三相四线交流50HZ;允许偏差：三相电压同步变化不大于±20%;波形为正弦波，失真度小于5%;额定频率：50HZ±5%;控制电流：32/40/50/63/80A。
3.主要技术指标：使用寿命：50万次相数：三相(△型接法)；单向(Y型接法)控制容量：三相共补电容器组容量：≤16/20/25/30/40Kvar分相补偿三相电容器组总容量：≤16/20/25/30/40Kvar 功耗：≤2W接点耐压：≥2000V响应时间：≤60ms连续两次接通间隔：≥30秒智能电容器切换开关选型表绝缘等级：在正常大气条件下，≥10MΩ启动电压：DC 3-18V输入阻抗：≥6.8K导通阻抗: ≤0.01Ω三、主要技术特点1.过零投切：复合开关的基本工作原理是将可控硅与磁保持继电器并接，实现电压过零导通和电流过零切断，使复合开关在接通和断开的瞬间具有可控硅开关过零投切的优点，而在正常接通期间又具有接触器开关无功耗的优点。
