正泰万能转换开关接点图编码规则

万能转换开关的工作原理及符号表示教程来源：本站原创作者：未知点击：2301 更新时间：2009-3-4 16:14:36万能转换开关是一种多档式、控制多回路的主令电器。

万能转换开关主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。

万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。

如图1所示为万能转换开关单层的结构示意图。

常用产品有LW5和LW6系列。

LW5系列可控制5.5kW及以下的小容量电动机；LW6系列只能控制2.2kW 及以下的小容量电动机。

用于可逆运行控制时，只有在电动机停车后才允许反向起动。

LW5系列万能转换开关按手柄的操作方式可分为自复式和自定位式两种。

所谓自复式是指用手拨动手柄于某一档位时，手松开后，手柄自动返回原位；定位式则是指手柄被置于某档位时，不能自动返回原位而停在该档位。

万能转换开关的手柄操作位置是以角度表示的。

不同型号的万能转换开关的手柄有不同万能转换开关的触点，电路图中的图形符号如图2所示。

但由于其触点的分合状态与操作手柄的位置有关，所以，除在电路图中画出触点图形符号外，还应画出操作手柄与触点分合状态的关系。

图中当万能转换开关打向左45°时，触点1-2、3-4、5-6闭合，触点7-8打开；打向0°时，只有触点5-6闭合，右45°时，触点7-8闭合，其余打开。

正泰万能转换开关接点图编码规则技术交流2010-01-14 20:51:56 阅读1518 评论5 字号：大中小订阅万能转换开关是一种手动操作的低压电器产品，它是基于通过凸轮控制各对触头从而实现对各个独立线路进行控制的目的，由于它的控制靠凸轮来实现，因此俗称凸轮开关。

凸轮开关根据控制的对象和使用的场合不同，大体可以分为万能转换开关和组合开关。

凸轮开关大体由操作机构、定位助力机构、接触系统三个部分组成。

其中接触系统可以由独立接触单位进行线性叠加，每一个接触单元（一节）有两个独立的接触组（1-2、3-4）组成，那么根据排列组合，一个接触单元（一节）可以由4种情况（1-2通3-4断、1-2断3-4断、1-2通3-4通、1-2断3-4通）那么对于n节产品在某个档位的通断情况有4n情况，假如开关有m档，则这个开关理论上存在着m*4n种通断情况。

LW5D-16 2型万能转换开关接线法
来源:作者:电工之家
LW5D-16正泰电压转换开关一共有12个触点,面对开关正面,把开关分为上下左右四个w位置。

面板指示上为0,即空挡,左为AC,右为AB,下为BC相。

面板后就是接线端子。

也分为上下左右。

先说左右。

左边6个端子上与下出厂时已经连接,从前到后,分别就是上1下3为第一组,做A相,上5下7为第2组,做B相,上9下11为第3组,做C相。

三个电压线顺序第一组接点接A,第二组接点接B,第三组接C。

即、1、3,5、7,9、11接ABC三相。

右边6个端子上下分开,但前后端子上与下分别已经连接。

即2、6、10就是右边上面第一组接点4、8、12就是下面第二组接点。

即2、6、10与4、8、12 接电压表。

这两组接点分别就是接电压接电压的两根线电压表过来的两根可以任意接这两点,这两点没有顺序之分。

当开关手柄转到指示0时,所有端子都处于开路状态,没有触点接通,ABC三相电分别接在AB相,左边前面首排A相端子上面的1端点与右边前面首排端子上面的2点接触,即1、3端与2、6、10端相通,同时,左边第2排即B相端子的下点7与右边的同样排的下点8联
通,即5、7与4、8、12联通,从2、6、10端与4、8、12端各引出导线接到电压表的两个端子,就形成一个线电压回路了。

这个拿到开关观察完全可以
瞧清楚。

同样的道理,分别解释AC与BC相的回路。

万能转换开关的工作原理及符号表示教程来源：本站原创作者：未知点击：2301更新时间：2009-3-4 16:14:36万能转换开关是一种多档式、控制多回路的主令电器。

万能转换开关主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。

万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。

如图1所示为万能转换开关单层的结构示意图。

常用产品有LW5和LW6系列。

LW5系列可控制5.5kW及以下的小容量电动机；LW6系列只能控制2.2kW及以下的小容量电动机。

用于可逆运行控制时，只有在电动机停车后才允许反向起动。

LW5系列万能转换开关按手柄的操作方式可分为自复式和自定位式两种。

所谓自复式是指用手拨动手柄于某一档位时，手松开后，手柄自动返回原位；定位式则是指手柄被置于某档位时，不能自动返回原位而停在该档位。

万能转换开关的手柄操作位置是以角度表示的。

不同型号的万能转换开关的手柄有不同万能转换开关的触点，电路图中的图形符号如图2所示。

但由于其触点的分合状态与操作手柄的位置有关，所以，除在电路图中画出触点图形符号外，还应画出操作手柄与触点分合状态的关系。

图中当万能转换开关打向左45°时, 触点1-2、3-4、5-6闭合，触点7-8打开；打向0°时，只有触点5-6闭合，右45°时，触点7-8闭合，其余打开。

45* 0* 45°a)LW5-15DO4O3/2肚头编号45*45°_ —1-2X—-<_3-4X5-6X X__ _ 7-8Xh)12施耐德微型断路器代号标注方法：举例：1-C65N-C20A/2P+VE+30mA+SD ，各项含义为1 -------- 识别号C65------序列代号N -------- 分断能力，N 为6000A，H 为10000A，L 为15kAC——脱扣曲线，B为电子保护，C为配电保护，D为动力保护20A——额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A2P——极数，有1、2、3、4极VE ------ 剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式30mA-----剩余动作电流，有30、100、300mASD ------ 选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为辅助接点。

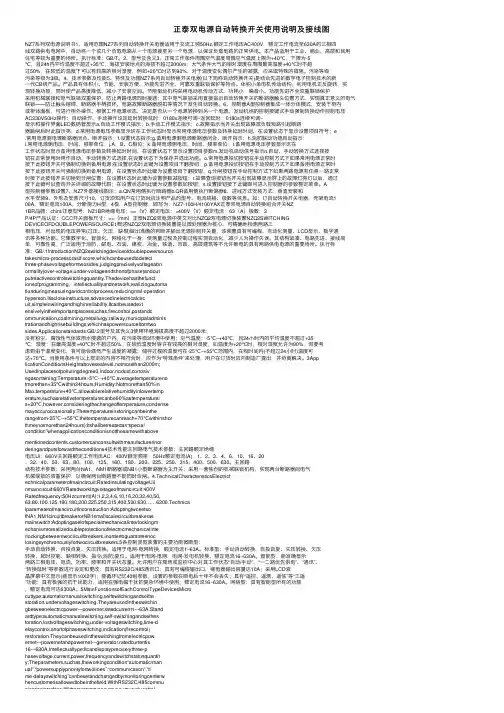

正泰双电源⾃动转换开关使⽤说明及接线图NZ7系列双电源说明书1、适⽤范围NZ7系列⾃动转换开关电器适⽤于交流⼯频50Hz,额定⼯作电压AC400V，额定⼯作电流⾄630A的三相四线双路供电电⽹中，⾃动将⼀个或⼏个负载电路从⼀个电源接⾄另⼀个电源，以保证负载电路的正常供电。

本产品适⽤于⼯业、商业、⾼层和民⽤住宅等较为重要的场所。

执⾏标准：GB/T。

2、型号及含义3、正常⼯作条件周围空⽓温度周围空⽓温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；海拔安装地点的海拔不超过2000m；⼤⽓条件⼤⽓的相对湿度在周围最⾼温度+40℃时不超过50%，在较低的温度下可以有较⾼的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产⽣的凝露，应采取特殊的措施。

污染等级污染等级为3级。

4、技术参数及性能5、特性及功能NZ7系列⾃动转换开关电器(以下简称⾃动转换开关)是结合先进的数字电⼦控制技术的新⼀代CB级产品。

产品具有体积⼩、节能、安装⽅便、功能先进齐全、可靠双重联锁保护等特点。

体积⼩单电机传动结构，利⽤电机正反旋转，实现转换功能，同时使产品⾼度降低，减⼩了安装空间。

节能驱动机构采⽤电动机传动⽅式，功耗⼩，噪⾳⼩。

功能先进齐全双重联锁保护采⽤机械联锁和电⽓联锁双重保护，防⽌两路电源同时接通；其中电⽓联锁采⽤直接指⽰⾃动转换开关的断路器触头位置⽅式，实现真正意义的电⽓联锁——防⽌触头熔焊、断路器⼿柄损坏、电路故障断路器脱扣等情况下发⽣⾃动转换。

6、控制器A型控制器集成⼀体分体模式，安装于柜内或柜体⾯板，可进⾏柜外操作。

根据⼯作电源状态，决定是否从⼀个电源转换到另⼀个电源。

发动机组的控制按键式⼿动强制转换动作控制电压AC230V50Hz操作：⾃动操作、⼿动操作设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~显⽰和操作界⾯LED数码管显⽰a.⾃动⼯作模式指⽰；b.⼿动⼯作模式指⽰；c.故障指⽰当开关出现故障或负载短路引起断路器跳闸后时此指⽰亮；d.常⽤电源电压参数显⽰区在⼯作状态时显⽰常⽤电源电压参数及转换延时时间，在设置状态下显⽰设置项⽬符号；e.常⽤电源侧电源断路器闭合、断开指⽰；f.设置状态指⽰;g.备⽤电源侧电源断路器闭合、断开指⽰；h.消防联动功能启动指⽰；i.常⽤电源侧电压、时间、频率单位；j.A、B、C相位；k.备⽤电源侧电压、时间、频率单位；l.备⽤电源电压参数显⽰区在⼯作状态时显⽰备⽤电源电压参数及转换延时时间，在设置状态下显⽰设置项⽬参数m.发动机启动信号指⽰n.⾃动、⼿动转换⽅式选择按钮在正常使⽤时⽤作⾃动、⼿动转换⽅式选择,在设置状态下为保存并退出功能。

万能转换开关的工作原理及符号表示教程来源：本站原创作者：未知点击：2301 更新时间：2009-3-4 16:14:36 万能转换开关是一种多档式、控制多回路的主令电器。

万能转换开关主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。

万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。

如图1所示为万能转换开关单层的结构示意图。

常用产品有LW5和LW6系列。

LW5系列可控制5.5kW及以下的小容量电动机；LW6系列只能控制2.2kW及以下的小容量电动机。

用于可逆运行控制时，只有在电动机停车后才允许反向起动。

LW5系列万能转换开关按手柄的操作方式可分为自复式和自定位式两种。

所谓自复式是指用手拨动手柄于某一档位时，手松开后，手柄自动返回原位；定位式则是指手柄被置于某档位时，不能自动返回原位而停在该档位。

万能转换开关的手柄操作位置是以角度表示的。

不同型号的万能转换开关的手柄有不同万能转换开关的触点，电路图中的图形符号如图2所示。

但由于其触点的分合状态与操作手柄的位置有关，所以，除在电路图中画出触点图形符号外，还应画出操作手柄与触点分合状态的关系。

图中当万能转换开关打向左45°时，触点1-2、3-4、5-6闭合，触点7-8打举例：1-C65N-C20A/2P+VE+30mA+SD，各项含义为1---------识别号C65------序列代号N--------分断能力，N为6000A，H为10000A，L为15kAC--------脱扣曲线，B为电子保护，C为配电保护，D为动力保护20A------额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A2P-------极数，有1、2、3、4极VE-------剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式30mA-----剩余动作电流，有30、100、300mASD-------选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为辅助接点。

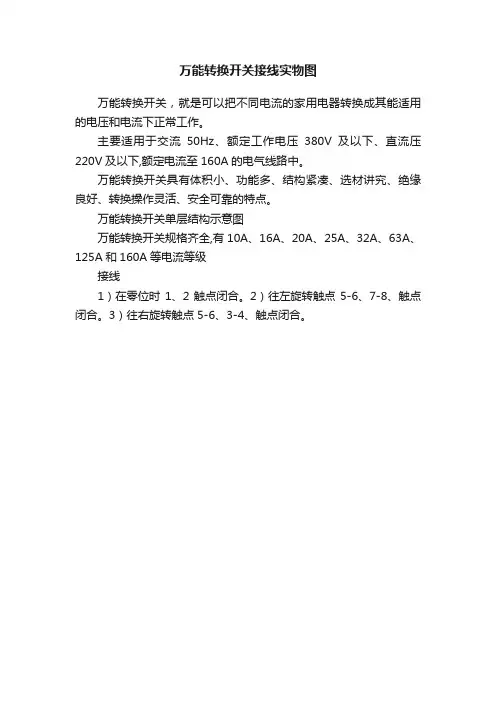

万能转换开关接线实物图
万能转换开关，就是可以把不同电流的家用电器转换成其能适用的电压和电流下正常工作。

主要适用于交流50Hz、额定工作电压380V及以下、直流压220V及以下,额定电流至160A的电气线路中。

万能转换开关具有体积小、功能多、结构紧凑、选材讲究、绝缘良好、转换操作灵活、安全可靠的特点。

万能转换开关单层结构示意图
万能转换开关规格齐全,有10A、16A、20A、25A、32A、63A、125A和160A等电流等级
接线
1）在零位时1、2触点闭合。

2）往左旋转触点5-6、7-8、触点闭合。

3）往右旋转触点5-6、3-4、触点闭合。

NZ7系列双电源说明书1、适用范围NZ7系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至630A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。

本产品适用于工业、商业、高层和民用住宅等较为重要的场所。

执行标准：GB/T 。

2、型号及含义3、正常工作条件周围空气温度周围空气温度上限为+40℃，下限为-5℃，且24h内平均温度不超过+35℃；海拔安装地点的海拔不超过2000m；大气条件大气的相对湿度在周围最高温度+40℃时不超过50%，在较低的温度下可以有较高的相对湿度，例如+20℃时达到90%，对于温度变化偶尔产生的凝露，应采取特殊的措施。

污染等级污染等级为3级。

4、技术参数及性能5、特性及功能NZ7系列自动转换开关电器(以下简称自动转换开关)是结合先进的数字电子控制技术的新一代CB级产品。

产品具有体积小、节能、安装方便、功能先进齐全、可靠双重联锁保护等特点。

体积小单电机传动结构，利用电机正反旋转，实现转换功能，同时使产品高度降低，减小了安装空间。

节能驱动机构采用电动机传动方式，功耗小，噪音小。

功能先进齐全双重联锁保护采用机械联锁和电气联锁双重保护，防止两路电源同时接通；其中电气联锁采用直接指示自动转换开关的断路器触头位置方式，实现真正意义的电气联锁——防止触头熔焊、断路器手柄损坏、电路故障断路器脱扣等情况下发生自动转换。

6、控制器A型控制器集成一体分体模式，安装于柜内或柜体面板，可进行柜外操作。

根据工作电源状态，决定是否从一个电源转换到另一个电源。

发动机组的控制按键式手动强制转换动作控制电压AC230V 50Hz操作：自动操作、手动操作设定延时转换延时：0180s连续可调~返回延时：0180s连续可调~显示和操作界面LED数码管显示a. 自动工作模式指示；b. 手动工作模式指示；c. 故障指示当开关出现故障或负载短路引起断路器跳闸后时此指示亮；d. 常用电源电压参数显示区在工作状态时显示常用电源电压参数及转换延时时间，在设置状态下显示设置项目符号；e. 常用电源侧电源断路器闭合、断开指示；f. 设置状态指示;g. 备用电源侧电源断路器闭合、断开指示；h. 消防联动功能启动指示；i. 常用电源侧电压、时间、频率单位；j. A、B、C相位；k. 备用电源侧电压、时间、频率单位；l. 备用电源电压参数显示区在工作状态时显示备用电源电压参数及转换延时时间，在设置状态下显示设置项目参数m. 发动机启动信号指示n. 自动、手动转换方式选择按钮在正常使用时用作自动、手动转换方式选择,在设置状态下为保存并退出功能。

万能转换开关的工作原理及符号表示教程来源：本站原创作者：未知点击：2301 更新时间：2009-3-4 16:14:36万能转换开关是一种多档式、控制多回路的主令电器。

万能转换开关主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。

万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。

如图1所示为万能转换开关单层的结构示意图。

常用产品有LW5和LW6系列。

LW5系列可控制5.5kW及以下的小容量电动机；LW6系列只能控制2.2kW 及以下的小容量电动机。

用于可逆运行控制时，只有在电动机停车后才允许反向起动。

LW5系列万能转换开关按手柄的操作方式可分为自复式和自定位式两种。

所谓自复式是指用手拨动手柄于某一档位时，手松开后，手柄自动返回原位；定位式则是指手柄被置于某档位时，不能自动返回原位而停在该档位。

万能转换开关的手柄操作位置是以角度表示的。

不同型号的万能转换开关的手柄有不同万能转换开关的触点，电路图中的图形符号如图2所示。

但由于其触点的分合状态与操作手柄的位置有关，所以，除在电路图中画出触点图形符号外，还应画出操作手柄与触点分合状态的关系。

图中当万能转换开关打向左45°时，触点1-2、3-4、5-6闭合，触点7-8打开；打向0°时，只有触点5-6闭合，右45°时，触点7-8闭合，其余打开。

施耐德微型断路器代号标注方法：举例：1-C65N-C20A/2P+VE+30mA+SD，各项含义为1---------识别号C65------序列代号N--------分断能力，N为6000A，H为10000A，L为15kAC--------脱扣曲线，B为电子保护，C为配电保护，D为动力保护20A------额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A2P-------极数，有1、2、3、4极VE-------剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式30mA-----剩余动作电流，有30、100、300mASD-------选配附件，有MX、OF、MN、MV、SD、Tm、A Tm，其中SD为辅助接点。

万能转换开关原理图 Last revision date: 13 December 2020.万能转换开关的工作原理及符号表示教程来源：本站原创作者：未知点击：2301 更新时间：2009-3-4 16:14:36 万能转换开关是一种多档式、控制多回路的主令电器。

万能转换开关主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。

万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。

如图1所示为万能转换开关单层的结构示意图。

常用产品有LW5和LW6系列。

LW5系列可控制5.5kW及以下的小容量电动机；LW6系列只能控制2.2kW及以下的小容量电动机。

用于可逆运行控制时，只有在电动机停车后才允许反向起动。

LW5系列万能转换开关按手柄的操作方式可分为自复式和自定位式两种。

所谓自复式是指用手拨动手柄于某一档位时，手松开后，手柄自动返回原位；定位式则是指手柄被置于某档位时，不能自动返回原位而停在该档位。

万能转换开关的手柄操作位置是以角度表示的。

不同型号的万能转换开关的手柄有不同万能转换开关的触点，电路图中的图形符号如图2所示。

但由于其触点的分合状态与操作手柄的位置有关，所以，除在电路图中画出触点图形符号外，还应画出操作手柄与触点分合状态的关系。

图中当万能转换开关打向左45°时，触点1-2、3-4、5-6闭合，触点7-8打开；打向0°时，只有触点5-6闭合，右45°时，触点7-8闭合，其余打开。

施耐德微型断路器代号标注方法：举例：1-C65N-C20A/2P+VE+30mA+SD，各项含义为1---------识别号C65------序列代号N--------分断能力，N为6000A，H为10000A，L为15kA C--------脱扣曲线，B为电子保护，C为配电保护，D为动力保护20A------额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A 2P-------极数，有1、2、3、4极VE-------剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式30mA-----剩余动作电流，有30、100、300mA SD-------选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为辅助接点。

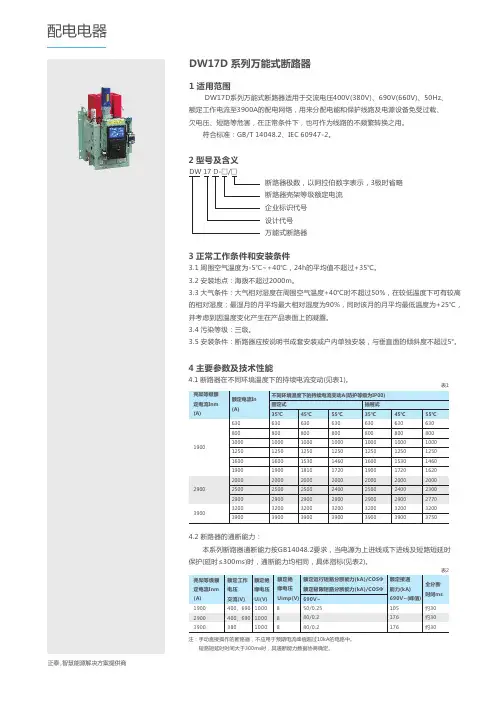

正泰，智慧能源解决方案提供商1 适用范围DW17D 系列万能式断路器DW17D系列万能式断路器适用于交流电压400V(380V)、690V(660V)、50Hz、额定工作电流至3900A的配电网络，用来分配电能和保护线路及电源设备免受过载、欠电压、短路等危害，在正常条件下，也可作为线路的不频繁转换之用。

符合标准：GB /T 14048.2、IEC 60947-2。

4.1 断路器在不同环境温度下的持续电流变动(见表1)。

DW 17 D-□/□断路器极数，以阿拉伯数字表示，3极时省略 断路器壳架等级额定电流 企业标识代号 设计代号 万能式断路器2 型号及含义3 正常工作条件和安装条件4 主要参数及技术性能4.2 断路器的通断能力：本系列断路器通断能力按GB14048.2要求，当电源为上进线或下进线及短路短延时保护(延时≤300ms)时，通断能力均相同，具体指标(见表2)。

注：手动直接操作的断路器，不应用于预期电流峰值超过10kA的电路中。

短路短延时时间大于300ms时，其通断能力数据协商确定。

3.1 周围空气温度为-5℃~+40℃，24h的平均值不超过+35℃。

3.2 安装地点：海拨不超过2000m。

3.3 大气条件：大气相对湿度在周围空气温度+40℃时不超过50%，在较低温度下可有较高的相对湿度；最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化产生在产品表面上的凝露。

3.4 污染等级：三级。

3.5 安装条件：断路器应按说明书成套安装或户内单独安装，与垂直面的倾斜度不超过5°。

表14.4 分励脱扣器、欠电压脱扣器、闭锁电磁铁、释能电磁铁与操作电动机的性能(见表4)。

注：三相断路器在二相负载时序号2动作电流允许提高10%，单相负载允许提高20%。

4.5 过电流脱扣器的保护特性。

4.5.1 过载脱扣器的长延时动作特性(见表5)。

4.5.2 短路脱扣器的动作电流的误差为整定值的±20%。

万能转换开关原理图 Last revision date: 13 December 2020.万能转换开关的工作原理及符号表示教程来源：本站原创作者：未知点击：2301 更新时间：2009-3-4 16:14:36 万能转换开关是一种多档式、控制多回路的主令电器。

万能转换开关主要用于各种控制线路的转换、电压表、电流表的换相测量控制、配电装置线路的转换和遥控等。

万能转换开关还可以用于直接控制小容量电动机的起动、调速和换向。

如图1所示为万能转换开关单层的结构示意图。

常用产品有LW5和LW6系列。

LW5系列可控制5.5kW及以下的小容量电动机；LW6系列只能控制2.2kW及以下的小容量电动机。

用于可逆运行控制时，只有在电动机停车后才允许反向起动。

LW5系列万能转换开关按手柄的操作方式可分为自复式和自定位式两种。

所谓自复式是指用手拨动手柄于某一档位时，手松开后，手柄自动返回原位；定位式则是指手柄被置于某档位时，不能自动返回原位而停在该档位。

万能转换开关的手柄操作位置是以角度表示的。

不同型号的万能转换开关的手柄有不同万能转换开关的触点，电路图中的图形符号如图2所示。

但由于其触点的分合状态与操作手柄的位置有关，所以，除在电路图中画出触点图形符号外，还应画出操作手柄与触点分合状态的关系。

图中当万能转换开关打向左45°时，触点1-2、3-4、5-6闭合，触点7-8打开；打向0°时，只有触点5-6闭合，右45°时，触点7-8闭合，其余打开。

施耐德微型断路器代号标注方法：举例：1-C65N-C20A/2P+VE+30mA+SD，各项含义为1---------识别号C65------序列代号N--------分断能力，N为6000A，H为10000A，L为15kA C--------脱扣曲线，B为电子保护，C为配电保护，D为动力保护20A------额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A 2P-------极数，有1、2、3、4极VE-------剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式30mA-----剩余动作电流，有30、100、300mA SD-------选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为辅助接点。

正泰万能转换开关接点图编码规则技术交流2010-01-14 20:51:56 阅读387 评论1 字号：大中小万能转换开关是一种手动操作的低压电器产品，它是基于通过凸轮控制各对触头从而实现对各个独立线路进行控制的目的，由于它的控制靠凸轮来实现，因此俗称凸轮开关。

凸轮开关根据控制的对象和使用的场合不同，大体可以分为万能转换开关和组合开关。

凸轮开关大体由操作机构、定位助力机构、接触系统三个部分组成。

其中接触系统可以由独立接触单位进行线性叠加，每一个接触单元（一节）有两个独立的接触组（1-2、3-4）组成，那么根据排列组合，一个接触单元（一节）可以由4种情况（1-2通3-4断、1-2断3-4断、1-2通3-4通、1-2断3-4通）那么对于n节产品在某个档位的通断情况有4n情况，假如开关有m档，则这个开关理论上存在着m*4n种通断情况。

正因为具有如此其他任何开关都不具备的优势，因此被称为万能转换开关。

当然接点通断情况十分的复杂，导致顾客在进行产品选择的时候难以下手，即使技术人员也为难。

我们正泰由于顾客特殊定做的产品接点图情况十分的普遍，常常由于我们技术人员没有比较可行的接点编码方法，致使产品无法具备具体的产品规格型号，一则导致最终客户无法接线使用，同时没有具体的规格型号，顾客在下次订货时需要重新提供接点情况，延长了产品交付时间，造成顾客退单甚至投诉。

为了更好的管理转换开关同时为以后进行软件自动编码准备，这几天将开关做了整理，并查找一些资料，现将这几天对转换开关的编码规则作一个介绍，供大家参考改进。

接点图按产品结构从上至下排列：手柄代号、面板代号、定位特征代号、接触系统（各对触头编号）。

这样的分布符合我们的装配习惯，装配时可以完全按照接点图至下而上（反之亦然）对各个部件进行一一对应安装），极大的提高了装配效率同时便于装配检验。

编码过程如下：1. 首先顾客根据需要确定开关需要的档位情况（档位数、转换角度），根据信息查找对应特征代号，如上图所示（3档45转换，在LW5D系列对应的特征代号为D）2. 将每一档各对触头的通断情况填入表格中，通用“x”表示，断用“ ”表示。

接线图的编号法
作者：260g 文章来源：网上收集点击数：575 更新时间：2007-2-4 【文章收藏】中国技术资料网
从原理图上（右图）可以看出该点动控制线路用二个元件KM和SB，将这二个元件进行编号。

如左接线图所示即第一个大圆圈内将KM编为1，而将第二个大圆圈内，则将SB编为2，而接触器上的小圆圈中的小编号，在20A接触器上有的就有这些小编号（只不过平常没注意到），而SB上则没有编号是自己加上的，其关健是看常开还是常闭。

如小圈编号为A1的上方有2-2（制造厂的则为2：2），其意思为去第二个元件中的第二个接点（即第二元件为SB，而SB元件上有4个小圆圈上有1、2、3、4中的第2点。

）如图中连线的去向。

而连线的另一头则标着1-A1，同样它的意思是指去第一个元件中的A1接点。

余类推。

这样的编号法叫：呼叫法。

采用的是点对点。

除了图画错了一般情况是不会接错，也不会接漏接。

而采用1、2、3、4、5、6----方法编的接线图易接漏。

好的电工可将原理图变着为接线图，也可将接线图变为原理图。

更多内容。

如何看懂万能转换开关及其接线图转换开关是一种可用于两路或两路以上电源、负载转换作用的开关电器。

其类型有多种，有电流转换开关，电压转换开关，电容转换开关等。

简单说，打到哪个档位，哪几个点接通，哪几个点断开。

（1）详细看其正面我们看到上面有'1''0''2'三个数字，这是其档位，我们就可以知道这个转换开关有'3'个档位（值得注意的是，这里的1,0,2并没有实质的意义，也可以定制成其他的字母，数字，文字等，比如常用的'手动''停止''自动'三个档位）（2）详细看其侧面我们可以看到有阿拉伯数字，这是接线端子，怎么看？数字靠近哪边，哪边就是其接线端子的编号。

例子：如下图，先看上面一排端子，从左到右是'9''5''1'号端子，下面一排也一样，从左到右是'11''7''3'。

（3）看它的触头接线图1.下图我们看到有'档位'和'触点''档位'即上述说的'1''0''2''触点'即上述说的接线端子编号2.看图还有些'X',表示'接通'3.例子：当转换开关打到'1'档，我们看'1'档这一竖的'X'，'1-2'，'5-6''9-10'这几对接线端子接通，即1和2接通，5和6接通，9和10接通。

当转换开关打到'0'档，我们看'0'档这一竖的'X'，然而并没有'X'，所以打到这个档位，所有触点均断开。

当转换开关打到'2'档，我们看'2'档这一竖的'X'，'3-4'，'7-8''11-12'这几对接线端子接通，即3和4接通，7和8接通，11和12接通。

开关成套设备图纸编号方案Q/YH-J01-050-20131、范围本规范规定了公司成套产品图样设计文件以及图纸的编号的基本方法。

2、引用标准和规范下列标准所包含的条文，通过本规范引用而构成，本规范推行时，所示标准均为有效版本。

所有引用标准修订时，本规范根据标准修订的内容来实施确认调整和修订。

特殊情况的编号由本规范附表里列出。

JB/T5054.2-2000 产品呢图样及设计文件的编号原则JB/T3752.1-1999 低压成套开关设备和控制设备产品型号编制方法3、基本原则3.1 图样和文件编号一般采用下列字母。

——0~9阿拉伯数字——A~Z拉丁字母（o\I除外）——短横线、圆点、斜线3.2、编号原则3.2.1 成套产品的部件、零件和技术文件均应有独立无重复的代号。

3.2.2 同一产品的部件、零件的图样和技术文件，用几张图纸绘制编写时，各图纸和技术文件应标注同一代号。

3.2.3 采用表格列出时，表中的每一个规格的产品，部件和零件均应标出独立的代号。

4、根据行业习惯，我们采用隶属编号方法。

隶属标号是按产品型号，部件、零件的隶属关系编写。

4.1 隶属代号其代号由产品代号（代码）和隶属号组成。

中间可采用圆点或短横线隔开，必要时可追加尾注号。

4.2隶属编号码位及含义表实编写中常常把1省略掉。

4.3产品代号由字母和数字组成4.4隶属号由数字组成，中间加圆点，其级数和位数根据产品的复杂程度而定，成套产品根据现有的行业产品复杂程度定为各3位4.4.1零件的序号，应在其所属（产品或上一级部件）的范围内编号4.4.2部件的序号，应在其所属（产品或上一级部件）的范围内编号4.5尾注号由字母组成，表示产品改进和设计文件类型。

如果两种尾注号同时出现时，两者所用字母应予以区别，改进尾注号在钱，设计文件尾注号在后，并在两者之间空一字母间隔、或加一短横线。

见示例GCK.320.010.1a-JTGCK——产品代号320——部件代号010——零件代号1——零件规格系（同一零件的不同尺寸规格系列，同一张图以表格划分系列）a——改进尾注号JT——技术条件尾注号实际编写时，为了减少图号长度，首字母前的图幅编号可以不体现，如本例。

E123适用范围NZ1B系列自动转换开关电器适用于交流工频50Hz,额定工作电压AC400V，额定工作电流至800A的三相四线双路供电电网中，自动将一个或几个负载电路从一个电源接至另一个电源，以保证负载电路的正常供电。

本产品适用于工业、商业、高层和民用住宅等较为重要的场所。

产品符合 GB/T 14048.11标准。

N Z 1□□-□□ /□极数断路器短路分断能力代号：S 标准型 H 较高型 R 限流型 断路器壳架等级额定电流功能代号：R 自投自复；S 自投不自复；F 电网-发电 类型代号：B 自动切换 设计代号 转换开关电器 企业特征代号型号及含义正常工作条件和安装条件3.1 周围空气温度3.1.1 周围空气温度上限为+40℃；3.1.2 周围空气温度下限为-5℃；3.1.3 周围空气温度24h的平均值不超过+35℃；3.2 海拔：安装地点的海拔不超过2000m；自动转换开关电器NZ1B系列4其它4.1 结构和性能4.1.1 结构NZ1B系列自动转换开关电器是由装置本体及自动控制器两大部分组成的切换系统，两者之间用2m长的专用电缆相连。

装置本体由两台带有电动操作机构的断路器及附件(辅助、报警触头)、机械联锁机构、接线端子等组成(以下简称装置)，所有元件安装在一块金属板上，机械联锁机构安装在两台断路器之间，装置的控制电压为AC230V，机械寿命NZ1B-63225为5000次，NZ1B-400为3000次，NZ1B-630800为2500次。

~~4.1.2 性能自动控制器对两路电源的相电压同时进行检测，对高于额定值110%的电源电压判为过电压，低于额定值85%的则判为欠电压，逻辑电路对上述检测结果进行逻辑判断，处理结果通过延时电路后驱动相应的指令继电器向电操机构发出分闸或合闸的指令，上述检测结果分别用发光二极管在面板上显示。

自动控制器按控制功能分，可分为自投自复(NZ1BR)、自投不自复(NZ1BS)、和电网-发电(NZ1BF)三种，前二种适用于电网-电网供电系统，后一种适用于电网发电系统。

LW5D-16 2型万能转换开关接线法
来源:作者:电工之家
LW5D-16正泰电压转换开关一共有12个触点,面对开关正面,把开关分为上下左右四个w位置。

面板指示上为0,即空挡,左为AC,右为AB,下为BC相。

面板后就是接线端子。

也分为上下左右。

先说左右。

左边6个端子上与下出厂时已经连接,从前到后,分别就是上1下3为第一组,做A相,上5下7为第2组,做B相,上9下11为第3组,做C相。

三个电压线顺序第一组接点接A,第二组接点接B,第三组接C。

即、1、3,5、7,9、11接ABC三相。

右边6个端子上下分开,但前后端子上与下分别已经连接。

即2、6、10就是右边上面第一组接点4、8、12就是下面第二组接点。

即2、6、10与4、8、12 接电压表。

这两组接点分别就是接电压接电压的两根线电压表过来的两根可以任意接这两点,这两点没有顺序之分。

当开关手柄转到指示0时,所有端子都处于开路状态,没有触点接通,ABC三相电分别接在AB相,左边前面首排A相端子上面的1端点与右边前面首排端子上面的2点接触,即1、3端与2、6、10端相通,同时,左边第2排即B相端子的下点7与右边的同样排的下点8联
通,即5、7与4、8、12联通,从2、6、10端与4、8、12端各引出导线接到电压表的两个端子,就形成一个线电压回路了。

这个拿到开关观察完全可以
瞧清楚。

同样的道理,分别解释AC与BC相的回路。
