专题十六实物图与电路图转换——划重点之精细讲义系列知识点1：电路图1.认识电路元件符号 为了方便画图，人们常用图形符号来表示电路元件。
下表列出了几种常用电路元件及其符号。
元件符号元件交叉不相连的导线交叉相连的导线T型连接的导线符号元件符号2.电路图（1）用符号表示电路连接的图叫做电路图。
这样画电路图时不用画实物，减少了不必要的麻烦。
（2）画电路图的注意事项 ①画电路图时，用铅笔画，便于修改; ②电路元件符号用规定的符号，不能自己随意改造;③画导线时，要横平竖直，不交叉，最好呈长方形，力求将电路图画得简洁美观，各部分大小比例适中; ④导线的中间不能有间隔，那样表示电路连接不好;⑤要合理安排电路元件符号，使; ⑥当根据实物图画电路图时，要根据实物图，。
知识2：通路断路短路类别概念图示特点通路处处连通的电路电路中有持续电流，用电器工作断路某处断开的电路电路中没有电流，用电器不工作短路直接用导线把电源的正、负极连接起来用电器不工作，电路中有较大电流，可能会烧坏电源知识点3：电路图和实物图的转化（1）根据电路图连接实物图 串联电路的连接∶从电源的正极，按顺序依次连接各电路元件。
并联电路的连接先串后并∶ ①从电源正极开始，先连接好电路中元件最多的一条路径;②找准分支点和汇合点，将另一条支路并列连接到第一条支路两端。
找分支点和汇合点时，可借助节点法，即无论导线多长，只要中间没有电源、用电器等，导线两端均可看成同一个点，从电源正极开始，依次用字母或数字标出各个节点，几个用电器共用的两个公共端即为分支点和汇合点。
如图所示，利用节点法可分析出A、B为两个公共端，可从电源正极开始，依次连接S、L1、S1 ，回到电源负极(如红线所示），然后将 L2、S2 并列连接到公共端 A、B两端（如蓝线所示）。
注意∶连接实物图时，导线不能交叉，导线的端点必须接在各元件的接线柱上。
（2）根据实物图画电路图 串联电路:根据电流的走向依次将各电路元件用元件符号表示并连接起来。

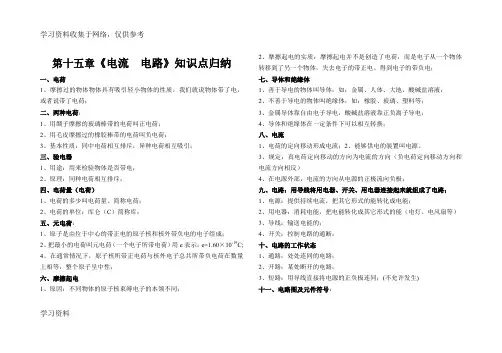

第十五章《电流电路》知识点归纳一、电荷1、摩擦过的物体物体具有吸引轻小物体的性质，我们就说物体带了电，或者说带了电荷；二、两种电荷：1、用绸子摩擦的玻璃棒带的电荷叫正电荷；2、用毛皮摩擦过的橡胶棒带的电荷叫负电荷；3、基本性质：同中电荷相互排斥，异种电荷相互吸引；三、验电器1、用途：用来检验物体是否带电；2、原理：同种电荷相互排斥；四、电荷量（电荷）1、电荷的多少叫电荷量、简称电荷；2、电荷的单位：库仑（C）简称库；五、元电荷：1、原子是由位于中心的带正电的原子核和核外带负电的电子组成；2、把最小的电荷叫元电荷（一个电子所带电荷）用e表示；e=1.60×10-19C;4、在通常情况下，原子核所带正电荷与核外电子总共所带负电荷在数量上相等，整个原子呈中性；六、摩擦起电1、原因：不同物体的原子核束缚电子的本领不同；2、摩擦起电的实质：摩擦起电并不是创造了电荷，而是电子从一个物体转移到了另一个物体，失去电子的带正电。
得到电子的带负电；七、导体和绝缘体1、善于导电的物体叫导体；如：金属、人体、大地、酸碱盐溶液；2、不善于导电的物体叫绝缘体，如：橡胶、玻璃、塑料等；3、金属导体靠自由电子导电，酸碱盐溶液靠正负离子导电；4、导体和绝缘体在一定条件下可以相互转换；八、电流1、电荷的定向移动形成电流；2、能够供电的装置叫电源。
3、规定：真电荷定向移动的方向为电流的方向（负电荷定向移动方向和电流方向相反）4、在电源外部，电流的方向从电源的正极流向负极；九、电路：用导线将用电器、开关、用电器连接起来就组成了电路；1、电源：提供持续电流，把其它形式的能转化成电能；2、用电器：消耗电能，把电能转化成其它形式的能（电灯、电风扇等）3、导线：输送电能的；4、开关：控制电路的通断；十、电路的工作状态1、通路：处处连同的电路；2、开路：某处断开的电路；3、短路：用导线直接将电源的正负极连同；(不允许发生)十一、电路图及元件符号：学习资料1、用符号表示电路连接的图叫电路图，常用的符号如下：画电路图时要注意：整个电路图是长方形；导线要横平竖直；元件不能画在拐角处。
电路基础复习题及答案一、选择题1. 电路中最基本的元件是什么？A. 电阻B. 电容C. 电感D. 电源2. 欧姆定律的数学表达式是什么？A. V = IRB. V = I^2RC. I = V/RD. R = V/I3. 一个电路中，电源电压为12V，电阻为6Ω，通过电阻的电流是多少？A. 1AB. 2AC. 3AD. 4A4. 串联电路中，总电阻与各部分电阻的关系是什么？A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻等于各部分电阻的倒数之和D. 总电阻等于各部分电阻的平方和5. 并联电路中，总电阻的倒数与各部分电阻的倒数的关系是什么？A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻的倒数等于各部分电阻倒数之和D. 总电阻的倒数等于各部分电阻倒数之积二、填空题6. 当电路中的电阻值增大时，通过电阻的_________减小。
7. 理想电压源的特点是：无论负载如何变化，其两端电压保持_________。
8. 电流的单位是_________，符号为A。
9. 电容器在直流电路中相当于_________。
10. 电感器在交流电路中会产生_________。
三、简答题11. 什么是基尔霍夫电流定律（KCL）？请简述其内容。
12. 什么是基尔霍夫电压定律（KVL）？请简述其内容。
13. 请解释什么是电路的功率，并给出其计算公式。
14. 什么是频率响应，并简述其在电路分析中的重要性。
四、计算题15. 一个串联电路由三个电阻组成，分别为R1=3Ω，R2=6Ω，R3=12Ω。
求该电路的总电阻。
16. 一个并联电路由两个电阻组成，分别为R1=4Ω，R2=8Ω。
求该电路的总电阻。
17. 一个电路中，电源电压为20V，总电阻为10Ω。
求电路的总功率。
答案一、选择题1. A2. C3. B4. A5. C二、填空题6. 电流7. 恒定8. 安培9. 开路10. 阻抗三、简答题11. 基尔霍夫电流定律（KCL）指出，在一个电路节点上，流入节点的电流之和等于流出节点的电流之和。
九年级物理第16章电压、电阻复习知识点(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（九年级物理第16章电压、电阻复习知识点(word版可编辑修改)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为九年级物理第16章电压、电阻复习知识点(word版可编辑修改)的全部内容。
第16章《电压和电阻》知识点第1节电压1．电压的作用和符号（1）电压是形成电流的原因。
（电压使电路中自由电荷发生定向移动形成电流）电源的作用就是给用电器提供电压。
(电池的正极的聚集正电荷，负极聚集负电荷）（2）电压符号：“U”2．电路中获得持续电流的条件：(缺一不可)⎧⎨⎩电路中有电源电路两端有电压；电路是连通的闭合（即）（即）回路。
表达：“”“”⎧⎨⎩在表达电压时，要说某用电器两端的电压；在表达电流时，要说通过某用电器的电流。
（通过观察水流、水压的模拟实验帮助我们理解电流、电压的概念，这种方法是“类比法”)3．电压的国际单位：V (“伏特”，简称“伏”)电压的常用单位还有：kV(千伏）；mV(毫伏) 换算关系：33 1100010 10.00110 kV V V mV V V ⎧⎪⎨⎪⎩＝＝＝＝4．一些常见电压值（记住）5．电压的测量(1) 测量电压：电压表(也叫伏特表）电压表有0～3V 和0～15V 两个量程，读数时,要看清选择的量程,才能准确读数. 认清各量程的分度值。
甲电压表读数为:2.5V 乙电压表读数为：12V（2) 电压表的使用规则① 电压表要并联在被测电路两端;② 电流从电压表的“正接线柱”流入，“负接线柱"流出，否则指针会反偏； (“＋”入“－"出：标有“－"号的接线柱靠近电池的负极；另一个接线柱靠近电池的正极）③ 被测电压不能超过电压表的最大量程；(被测电压超过电压表的最大量程时，测不出电压值，且会烧坏电压表）01531530315V V V V V V ⎧⎪⎪⎨⎪⎪⎩测量时，先选～量程，用开关试触，若被测电压在间可测量；量程的选择：若被测电压小于则换用～的量程；若被测电压大于则换用更大量程的电压表。
