第二章(之二)--晶体缺陷检测ppt课件
- 格式：ppt
- 大小：1.51 MB
- 文档页数：30
下载文档原格式
合集下载
《晶体缺陷》课件
热稳定性
晶体缺陷可能影响材料在高温下的稳 定性，降低其使用温度范围。
比热容
晶体缺陷可能影响比热容，改变材料 吸收和释放热量的能力。
光学性能的影响
折射率与双折射
光吸收与散射
晶体缺陷可能导致折射率变化和双折射现 象，影响光学性能。
晶体缺陷可能导致光吸收增强或光散射增 加，改变光学透射和反射特性。
荧光与磷光
热电效应
某些晶体缺陷可能导致热电效应增强，影响 热电转换效率。
介电常数
晶体缺陷可能影响介电常数，改变电场分布 和电容。
电阻温度系数
晶体缺陷可能影响电阻温度系数，改变温度 对电阻的影响。
热学性能的影响
热导率变化
晶体缺陷可能降低材料的热导率，影 响热量传递和散热性能。
热膨胀系数
晶体缺陷可能影响热膨胀系数，影响 材料在温度变化下的尺寸稳定性。
。
韧性下降
晶体缺陷可能导致材料韧性下 降，使其在受到外力时更容易
脆裂。
疲劳性能
晶体缺陷可能影响材料的疲劳 性能，降低其循环载荷承受能
力。
强度与延展性
晶体缺陷可能影响材料的强度 和延展性，从而影响其承载能
力和塑性变形能力。
电学性能的影响
导电性变化
晶体缺陷可能改变材料的导电性，影响其在 电子设备中的应用。
传感器
基于晶体缺陷的原理，可以设计新型传感器，如压力传感 器、温度传感器和气体传感器等，以提高传感器的灵敏度 和稳定性。
在新能源领域中的应用
太阳能电池
在太阳能电池中，可以利用晶体 缺陷来提高光吸收效率和载流子 的收集效率，从而提高太阳能电
池的光电转换效率。
燃料电池
在燃料电池中，可以利用晶体缺陷 来改善电极的催化活性和耐久性， 从而提高燃料电池的性能和稳定性 。
第二章-晶体结构与晶体中的缺陷
• 层间结合力强，水分子不易进入层间，与水拌和体积不膨 胀，泥料可塑性差（黏土-水系统解释）。
• 层内力远远大于层间力，容易形成片状解理。
• ⑷ 蒙脱石结构
• 单元层间：范德华力，弱。 • [SiO4]4-中的Si4+被Al3+取代（
同晶取代）为平衡电价，吸 附低价正离子，易解吸，使 颗粒荷电，因此使陶瓷制品 因带某些离子具有放射性。 • 性质： • 加水体积膨胀，泥料可塑性 好。
因子看，A位离子越大， B位离子才能较大。
理想立方钙钛矿结构中离子的位置
§2.2 硅酸盐晶体结构
一、硅酸盐结构特点与分类 硅酸盐是数量极大的一类无机物。硅酸盐晶体可以 按硅（铝）氧骨干的形式分成岛状结构、组群状结 构、链状结构、层状结构和架状结构。它们都具有 下列结构特点： 1）结构中Si4+之间没有直接的键，而是通过O2-连接 起来的 2）结构是以硅氧四面体为结构的基础 3）每一个O2-只能连接2个硅氧四面体 4）硅氧四面体间只能共顶连接，而不能共棱和共面 连接
陶瓷材料如MgO,CaO, NiO,
CoO,MnO和PbO等都形成
该结构。岩盐型结构还是若干
复杂层状化合物结构的一部分。
根据鲍林静电价规则，
S=Z/n NaCl: 每一个Na+静电键强度是 1/6。正负离子的配位数相等， 都是6。因此键强度总和达到氯 离子的价电荷数(6x(1/6)=1) MgO: 阳离子Mg2+的静电键强 度是2/6 ,键强度总和等于氧离子 O2-的电价6x(2/6)=2
缺陷的含义：通常把晶体点阵结构中周期 性势场的畸变称为晶体的结构缺陷。 理想晶体：质点严格按照空间点阵排列。 实际晶体：存在着各种各样的结构的不完 整性。
晶体结构缺陷的类型
• 层内力远远大于层间力，容易形成片状解理。
• ⑷ 蒙脱石结构
• 单元层间：范德华力，弱。 • [SiO4]4-中的Si4+被Al3+取代（
同晶取代）为平衡电价，吸 附低价正离子，易解吸，使 颗粒荷电，因此使陶瓷制品 因带某些离子具有放射性。 • 性质： • 加水体积膨胀，泥料可塑性 好。
因子看，A位离子越大， B位离子才能较大。
理想立方钙钛矿结构中离子的位置
§2.2 硅酸盐晶体结构
一、硅酸盐结构特点与分类 硅酸盐是数量极大的一类无机物。硅酸盐晶体可以 按硅（铝）氧骨干的形式分成岛状结构、组群状结 构、链状结构、层状结构和架状结构。它们都具有 下列结构特点： 1）结构中Si4+之间没有直接的键，而是通过O2-连接 起来的 2）结构是以硅氧四面体为结构的基础 3）每一个O2-只能连接2个硅氧四面体 4）硅氧四面体间只能共顶连接，而不能共棱和共面 连接
陶瓷材料如MgO,CaO, NiO,
CoO,MnO和PbO等都形成
该结构。岩盐型结构还是若干
复杂层状化合物结构的一部分。
根据鲍林静电价规则，
S=Z/n NaCl: 每一个Na+静电键强度是 1/6。正负离子的配位数相等， 都是6。因此键强度总和达到氯 离子的价电荷数(6x(1/6)=1) MgO: 阳离子Mg2+的静电键强 度是2/6 ,键强度总和等于氧离子 O2-的电价6x(2/6)=2
缺陷的含义：通常把晶体点阵结构中周期 性势场的畸变称为晶体的结构缺陷。 理想晶体：质点严格按照空间点阵排列。 实际晶体：存在着各种各样的结构的不完 整性。
晶体结构缺陷的类型
材料科学基础--第2章晶体缺陷PPT课件
辐照：在高能粒子的辐射下，金属晶体点阵上的原子 可能被击出，发生原子离位。由于离位原子的能量高， 在进入稳定间隙之前还会击出其他原子，从而形成大量 的间隙原子和空位（即弗兰克尔缺陷）。在高能粒子辐 照的情况下，由于形成大量的点缺陷，而会引起金属显 著硬化和脆化，该现象称为辐照硬化。
12
2.1.5点缺陷与材料行为
Or, there should be 2.00 – 1.9971 = 0.0029 vacancies per unit cell. The number of vacancies per cm3 is:
17
Other Point Defects
Interstitialcy - A point defect caused when a ‘‘normal’’ atom occupies an interstitial site in the crystal.
11
2.1.4 过饱和点缺陷
晶体中的点缺陷浓度可能高于平衡浓度，称为过饱和点 缺陷，或非平衡点缺陷。获得的方法：
高温淬火：将晶体加热到高温，然后迅速冷却（淬火 ），则高温时形成的空位来不及扩散消失，使晶体在低 温状态仍然保留高温状态的空位浓度，即过饱和空位。
冷加工：金属在室温下进行冷加工塑性变形也会产生 大量的过饱和空位，其原因是由于位错交割所形成的割 阶发生攀移。
6
2.1.1 分类
3.置换原子（Substitutional atom） 异类原子代换了原有晶体中的原子，而处于晶体点阵的结 点位置，称为置换原子，亦称代位原子。 各种点缺陷，都破坏了原有晶体的完整性。它们从电学
和力学这两个方面，使近邻原子失去了平衡。空位和直 径较小的置换原子，使周围原子向点缺陷的方向松弛， 间隙原子及直径较大的置换原子，把周围原子挤开一定 位置。因而在点缺陷的周围，就出现了一定范围的点阵 畸变区，或称弹性应变区。距点缺陷越远，其影响越小 。因而在每个点缺陷的周围，都会产生一个弹性应力场 。
12
2.1.5点缺陷与材料行为
Or, there should be 2.00 – 1.9971 = 0.0029 vacancies per unit cell. The number of vacancies per cm3 is:
17
Other Point Defects
Interstitialcy - A point defect caused when a ‘‘normal’’ atom occupies an interstitial site in the crystal.
11
2.1.4 过饱和点缺陷
晶体中的点缺陷浓度可能高于平衡浓度，称为过饱和点 缺陷，或非平衡点缺陷。获得的方法：
高温淬火：将晶体加热到高温，然后迅速冷却（淬火 ），则高温时形成的空位来不及扩散消失，使晶体在低 温状态仍然保留高温状态的空位浓度，即过饱和空位。
冷加工：金属在室温下进行冷加工塑性变形也会产生 大量的过饱和空位，其原因是由于位错交割所形成的割 阶发生攀移。
6
2.1.1 分类
3.置换原子（Substitutional atom） 异类原子代换了原有晶体中的原子，而处于晶体点阵的结 点位置，称为置换原子，亦称代位原子。 各种点缺陷，都破坏了原有晶体的完整性。它们从电学
和力学这两个方面，使近邻原子失去了平衡。空位和直 径较小的置换原子，使周围原子向点缺陷的方向松弛， 间隙原子及直径较大的置换原子，把周围原子挤开一定 位置。因而在点缺陷的周围，就出现了一定范围的点阵 畸变区，或称弹性应变区。距点缺陷越远，其影响越小 。因而在每个点缺陷的周围，都会产生一个弹性应力场 。
第二章晶体缺陷
(2d)2=a2+a2 2a2=4d2
a=√2d
晶胞体积a3，晶胞内的原子数4
体积L3中的空位数=1/8×8=1，单位体积内的空位数为 1/L3=nv， L3=1/nv
四、过饱和空位
过饱和空位：晶体中数量超过了其平 衡浓度的空位。
过饱和空位将对晶体的性能产生影响。 产生过饱和空位的方法： 高温淬火 冷加工 辐照
C
n N
exp(SV
/ k) exp(EV
/ kT)
Ae的物理及力学性能有明显影响
5、空位对材料的高温蠕变、沉淀、回复、表面氧化、 烧结有重要影响
面心立方晶胞
Z
c
a
X
b
Y
晶格常数：a=b=c； ===90
晶胞原子数：
18 16 4 82
原子半径：(4r)2 a2 a2 r 2a 4
配位数：12 致密度：0.74
( E'V S'V
e kT k
)
A'e(
E'v kT
)（2-2）
ne、ne′— 平衡空位和平衡间隙原子的数目； N — 阵点总数； k — 玻尔兹曼常数。
△EV、△EV′— 空位形成能和间隙原子形成能； △Sv、 △Sv′— 相应的振动熵变化。
A、A′— 由振动熵决定的系数，其值约在1~10之间， 方便计算时可取A=1；
虽然晶体中存在缺陷，但从总体上看， 还是较完整的。
偏离平衡位置的原子，排列并不是杂乱 无章的，仍按一定的规律产生、发展、运动 和交互作用。
晶体缺陷对晶体的许多性能有很大的影 响，特别是对塑性、强度、扩散等有着决定 作用。
第一节 点缺陷
第二章(之二)--晶体缺陷检测
l 电子衍射作用远比X射线与物质的交互作用强烈，因而 在金属和合金的微观分析中特别适用于对含少量原子的 样品，如薄膜、微粒、表面等进行结构分析。
A
21
半导体异质结构中的位错
位错的透射电子显微镜照片
中间稍亮区域（晶粒）里的暗 线就是所观察到位错的像。
A
22
光学显微镜（助教内容）
u 结构和原理 u 光学显微镜的性能参数 u 光学显微镜的使用
A
12
（2）位错与层错的腐蚀坑观察
(100)硅片表面的位错
(111)硅片表面的位错
（111）面
（100）面
（Hale Waihona Puke 10）面蚀坑是一倒置正四 面体（三角锥体）
蚀坑是一倒置四棱 蚀坑为两个对顶 锥体，从表面看呈 三角锥体 实心正方形A
13
（3）层错、位错密度的测量
• 位错密度 是垂直于位错线单位截面积中穿过的位错线数。 • 多点平均法。
清洗、金属电极制作过程
影响载流子浓度和少子寿命，导致A 器件失效。
3
（2）线缺陷——位错
G 位错是半导体中最主要的缺陷。位错产生的根本原因是 晶体内部应力的存在，例如在晶体制备、后热处理等过程 中，由于不均匀的加热或冷却，晶体内部存在应力就可产 生位错。除此之外，杂质原子引起位错。刃型位错后发生 滑移。
AFM的工作原理
探针
显微镜有一根纳米级粗细的探针，
被固定在可灵敏操控的微米级弹性悬 臂上。当探针很靠近样品时,其顶端的 原子与样品表面原子间的作用力会使 悬臂弯曲，偏离原来的位置。根据扫 描样品时探针的偏离量或振动频率重 建三维图像，就能间接获得样品表面 的形貌或原子成分。
如图所示采用的激光检测探针悬臂
A
A
21
半导体异质结构中的位错
位错的透射电子显微镜照片
中间稍亮区域（晶粒）里的暗 线就是所观察到位错的像。
A
22
光学显微镜（助教内容）
u 结构和原理 u 光学显微镜的性能参数 u 光学显微镜的使用
A
12
（2）位错与层错的腐蚀坑观察
(100)硅片表面的位错
(111)硅片表面的位错
（111）面
（100）面
（Hale Waihona Puke 10）面蚀坑是一倒置正四 面体（三角锥体）
蚀坑是一倒置四棱 蚀坑为两个对顶 锥体，从表面看呈 三角锥体 实心正方形A
13
（3）层错、位错密度的测量
• 位错密度 是垂直于位错线单位截面积中穿过的位错线数。 • 多点平均法。
清洗、金属电极制作过程
影响载流子浓度和少子寿命，导致A 器件失效。
3
（2）线缺陷——位错
G 位错是半导体中最主要的缺陷。位错产生的根本原因是 晶体内部应力的存在，例如在晶体制备、后热处理等过程 中，由于不均匀的加热或冷却，晶体内部存在应力就可产 生位错。除此之外，杂质原子引起位错。刃型位错后发生 滑移。
AFM的工作原理
探针
显微镜有一根纳米级粗细的探针，
被固定在可灵敏操控的微米级弹性悬 臂上。当探针很靠近样品时,其顶端的 原子与样品表面原子间的作用力会使 悬臂弯曲，偏离原来的位置。根据扫 描样品时探针的偏离量或振动频率重 建三维图像，就能间接获得样品表面 的形貌或原子成分。
如图所示采用的激光检测探针悬臂
A
《晶体缺陷》PPT课件
则
z
Gb
2r
WS
1 2
R Gb2
r0 2r
dr
Gb 2 ln R
4 r0
Gb2 R
ES
4
ln r0
6．6．2 刃型位错应变能
类似可求得单位长度刃型位错应变能
Ee
Gb2
4 (1
v)
ln
R r0
51
6．6．3 混合位错的应变能
任何一个混合位错都可分解为一刃型位错和一个螺型位错，设其柏氏矢量b与位错线 交角为θ，则 :
有一定平衡数量的空位和间隙原子，其数量可近似算出。
设自由能F=U－TS U为内能，S为系统熵（包括振动熵SV和排列熵SC） 空位的引入，一方面由于弹性畸变使晶体内能增加； 另一方面又使晶体中混乱度增加，使熵增加。而熵 的变化包括两部分： ① 空位改变它周围原子的振动引起振动熵，SV ② 空位在晶体点阵中的排列可有许多不同的几何组 态，使排列熵SC增加。
18
6．2．3 混合位错
位错线上任一点的滑移矢量相同，但两者方向夹角呈 任意角度，图为混合位错的产生
6．3 柏氏矢量
柏氏矢量是描述位错性质的一个重要物理量，1939年 Burgers提出，故称该矢量为“柏格斯矢量”或“柏 氏矢量”，用b 表示
1．柏氏矢量的确定（方法与步骤）
1）人为假定位错线方向，一般是从纸背向纸面或由上 向下为位错线正向
设立刃型位错模型，
由弹性理论求得：
xx
D
y(3x2 (x2
y2) y2 )2
yy
D
y(x2 y2 ) (x2 y2)2
zz v(xx yy)
xz zx yz zy 0
xy
第二章 晶体缺陷(Defect of the crystals
晶体缺陷（ 第二章 晶体缺陷（Defect of the crystals） ） 2.1 点缺陷
2.1.1 点缺陷的类型及形成 1. 空位
热力学使平衡原子跳至三个去处： 热力学使平衡原子跳至三个去处： 外表面 ①跳至 跳至 晶体表面 →肖脱基空位 肖脱基空位 晶界 ②跳至晶格间隙中形成间隙 原子→弗兰克尔空位 原子 弗兰克尔空位 跳至其它空位处→不产生多余空位 ③跳至其它空位处 不产生多余空位 空位处： 空位处：晶格负畸变
长度达几百—几万个原子间距， 长度达几百 几万个原子间距，宽度 几万个原子间距 线缺陷。 为几个原子间距 —— 线缺陷。
它是极其重要的晶体缺陷。 它是极其重要的晶体缺陷。影响 材料强度 塑性变形、 固态相变。 塑性变形、断裂扩散 、固态相变。
晶体缺陷（ 第二章 晶体缺陷（Defect of the crystals） ） 2.2线缺陷（位错） 线缺陷（位错）
晶体缺陷（ 第二章 晶体缺陷（Defect of the crystals） ） 2.1 点缺陷
2.1.1 点缺陷的类型及形成
3. 置换原子 占据晶格结点的异类原子， 中溶有Mn、 、 占据晶格结点的异类原子，如：Fe中溶有 、Si、Cr… 中溶有 正畸变 晶格 负畸变
晶体缺陷（ 第二章 晶体缺陷（Defect of the crystals） ） 2.1 点缺陷
晶体缺陷（ 第二章 晶体缺陷（Defect of the crystals） ）

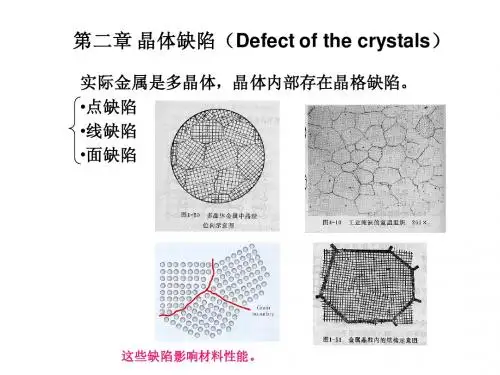

实际金属是多晶体，晶体内部存在晶格缺陷。 实际金属是多晶体，晶体内部存在晶格缺陷。 点缺陷 点缺陷 线缺陷 线缺陷 面缺陷 面缺陷
这些缺陷影响材料性能。 这些缺陷影响材料性能。
晶体缺陷（ 第二章 晶体缺陷（Defect of the crystals） ） 2.1efect of the crystals） ） 2.2线缺陷（位错） 2.2.1位错的基本理论 线缺陷（位错）
晶体结构与缺陷
• 影响因素：—— 与晶体结构有很大关系 • NaCl型晶体中间隙较小，不易产生弗仑 克尔缺陷；
• 萤石型结构中存在很大间隙位置，相对 而言比较容易生成填隙离子。
• （2）肖特基缺陷： • 如果正常格点上的 • 质点，在热起伏过程中 • 获得能量离开平衡位置迁移到晶体的表面， 而在晶体内部正常格点上留下空位
晶体中的柏格斯氏矢量 （方向表示滑移、大小为原子间距）
.柏氏矢量
（1）柏氏矢量的确定方法 先确定位错线的方向(一般规定位错线垂直纸面时， 由纸面向外为正向)，按右手法则做柏氏回路，右 手大拇指指位错线正向，回路方向按右手螺旋方向 确定。 从实际晶体中任一原子出发，避开位错附近的严重 畸变区作一闭合回路，回路每一步连接相邻原子。 按同样方法在完整晶体中做同样回路，步数、方向 与上述回路一致，这时终点和起点不重合，由终点 到起点引一矢量即为柏氏矢量b。
• 2.点缺陷的形成 • 原子相互作用的两种作用力：(1)原子间的吸 引力；(2)原子间的斥力 • 点缺陷形成最重要的环节是原子的振动 • 原子的热振动 （以一定的频率和振幅作振动） • 原子被束缚在它的平衡位置上，但原子却在做 着挣脱束缚的努力 • 点缺陷形成的驱动力：温度、离子轰击、冷加 工 • 在外界驱动力作用下，哪个原子能够挣脱束缚， 脱离平衡位置是不确定的，宏观上说这是一种 几率分布
Cl Mg
• 特点： • （2）从形成缺陷的能量来分析—— Schttky缺陷形成的能量小于Frankel 缺陷形成的能量因此对于大多数晶体来 说，Schttky 缺陷是主要的。
• 产生 动平衡 • 复合 • 浓度是温度的函数 • 随着温度升高，缺陷浓度呈指数上升，对 于某一特定材料，在—定温度下，热缺陷浓 度是恒定的。
• 2.5.2 热缺陷的浓度计算
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(100)硅片表面的位错
(111)硅片表面的位错
（111）面
蚀坑是一倒置正四 面体（三角锥体）
（100）面 （110）面 蚀坑是一倒置四棱 蚀坑为两个对顶 锥体，从表面看呈 三角锥体 实心正方形
（3）层错、位错密度的测量
• 位错密度 是垂直于位错线单位截面积中穿过的位错线数。
• 多点平均法。
图2.21 五点平均
挛晶
பைடு நூலகம்
一个硅圆柱锭的晶界
（三）晶体缺陷检测方法
1、点缺陷的检测
u
电学性能测量——有意掺杂原子浓度的确定 如：电阻率测量，霍尔效应测量， 对应N型或P型掺杂浓度
u 少子寿命测试——金属杂质分析 u 二次离子质谱——金属杂质分析 u 原子吸收光谱——金属杂质分析
u
红外光谱吸收法——碳、氧杂质 红外光谱：测量C、O、N杂质含量
自从60年代以来，商品透射电子显微镜都具有电子衍射功能（见电子显 微镜），而且可以利用试样后面的透镜，选择小至1微米的区域进行衍射 观察，称为选区电子衍射。
（a）非晶 （b）单晶 （c）多晶 （d）会聚束 图6.16 典型电子衍射图
硅单晶
l 在位错存在的区域附近，晶格发生了畸变，因此衍射强 度亦将随之变化，于是位错附近区域所成的像便会与周 围区域形成衬度反差，这就是用TEM观察位错的基本原 理，因上述原因造成的衬度差称为衍射衬度。
位错线 刃形位错形成示意图
刃型位错后发生滑移
位错形成的一系列 透射电子显微镜照片
（3）面缺陷
a. 堆垛层错：由位错的相关原子组成的多余原子面。 堆垛层错通常在外延生长层中观察到。一般要求外 延层中的层错密度小于102/cm2。
螺型位错后发生堆垛
b. 挛晶：从同一个界面生长出两种不同方向晶体 c. 晶界：具有很大取向差别的晶块结合时产生
l 电子衍射作用远比X射线与物质的交互作用强烈，因而 在金属和合金的微观分析中特别适用于对含少量原子的 样品，如薄膜、微粒、表面等进行结构分析。
在适宜的腐蚀剂中，晶体表面靠近位错附近的区域其腐 蚀速度要比其它区域大，腐蚀一定时间后就会形成凹下的坑， 即所谓腐蚀坑，利用这个特性可进行位错和层错的显示。
• 由于位错是一种线缺陷， 晶格畸变是沿着一条线延伸 下来的，贯穿于整个晶体， 终止在表面或形成闭环，因 此在表面的交点是一个点状 小区域.
（2）位错与层错的腐蚀坑观察
图2.22 分区标图法
2.2 X射线衍射法（XRD）
在近完整晶体中，缺陷、畸变等体现在X射线谱中只有几十弧秒， 而半导体材料进行外延生长要求晶格失配要达到10-4或更小。这样精 细的要求使双晶X射线衍射技术成为近代光电子材料及器件研制的必 备测量仪器，以双晶衍射技术为基础而发展起来的四晶及五晶衍射技 术（亦称为双晶衍射），已成为近代X射线衍射技术取得突出成就的 标志。纯谱线的形状和宽度由试样的平均晶粒尺寸、尺寸分布以及晶 体点阵中的主要缺陷决定，故对线形作适当分析，原则上可以得到上 述影响因素的性质和尺度等方面的信息。
控制电导率和导电类型
l 氧，碳，硼杂质
来源于气态生长、化学试剂、石英玻璃 成为硅体内自间隙原子，并诱生出位错 和层错等缺陷，影响晶体整体完整性、载流子浓度 以及少子寿命，并容易导致器件漏电。
l 重金属杂质（Fe,Cu,Ni,Au,Al,Co等)
来源于硅片生长、加工（不锈钢）、 清洗、金属电极制作过程
为了研究表面结构，电子加速电压 也可低达数千甚至数十伏，这种装置 称低能电子衍射装置，称反射电子衍 射（RHEED）。
最简单的电子衍射装置。从阴极 K发出的电子被加速后经过阳极A 的光阑孔和透镜L到达试样S上， 被试样衍射后在荧光屏或照相底板 P上形成电子衍射图样。由于物质 （包括空气）对电子的吸收很强， 故上述各部分均置于真空中。电子 的加速电压一般为数万伏至十万伏 左右，称高能电子衍射——透射。
2.3 电子显微镜法
检测基本原理
当电子束照到晶体上，除了产生透射束（零级衍射）外，还会产生各 级衍射束，经物镜聚集后，在其后焦面形成电子衍射谱像。电子衍射原 理与X 射线衍射原理相同，遵循布拉格衍射定律，但电子能量高，波长 非常短（电子能量越大，电子波长越短。当加速电压为100 kV时，电子 的波长仅为0.0037nm ；当 E = 30KeV 时, λ≈ 0.007nm），衍射角小， 因此电子衍射是对晶体二维倒易点阵结构的放大显示，根据显示图形可 以鉴定所观察晶体的种类、结构、晶格常数等。
1937年诺贝尔物理学奖：电子衍射
戴维森 贝尔电话实验室
G .P .汤姆孙 英国伦敦大学
背景：20世纪20年代中期物理学发展的关键时期。波动力学已经由薛定谔在德布罗 意的物质波假设的基础上建立起来，和海森伯从不同的途径创立的矩阵力学，共同 形成微观体系的基本理论。这一巨大变革的实验基础自然成了人们关切的课题，这 就激励了许多物理学家致力于证实粒子的波动性。直到1927年，才由美国的戴维森 和英国的G .P .汤姆孙分别作出电子衍射实验。虽然这时量子力学已得到广泛的运用， 但电子衍射实验成功引起了世人的注意。
第二章(之二)-晶体缺陷检测
二、晶体缺陷检测
（一）晶体缺陷检测的重要性
（二）晶体缺陷的种类 点缺陷——空位、间隙杂质原子 （主要）
线缺陷——位错 （主要） 面缺陷——堆垛层错、挛晶界、晶界等 体缺陷——孔洞、夹杂物等 半导体加工过程中的二次缺陷
（1）点缺陷
G 晶格中点缺陷常常是外来原子或杂质原子造成的。 单晶硅中点缺陷包括： l有意掺入电活性杂质（如P，B)
影响载流子浓度和少子寿命，导致器件失效。
（2）线缺陷——位错
G 位错是半导体中最主要的缺陷。位错产生的根本原因是 晶体内部应力的存在，例如在晶体制备、后热处理等过程 中，由于不均匀的加热或冷却，晶体内部存在应力就可产 生位错。除此之外，杂质原子引起位错。刃型位错后发生 滑移。
滑移面
附加的原子或者 受热不均
利用SIMS进行器件失效分析
吸收 最强
吸收 次强
C
杂质C（替位）的最强红外吸收峰波长:16.4μm 杂质O （间隙）的红外吸收峰波长：9.1μm
2、位错和层错的检测
u
腐蚀＋金相显微镜观测（简单常用的方法）
u X射线衍射法 （精确的方法） u 电子显微镜
2.1 腐蚀金相观察法
（1）检测基本原理
