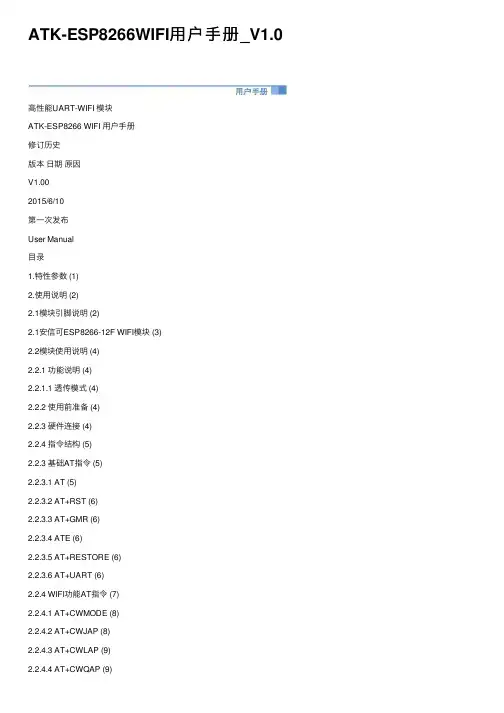

ATK-ESP8266WIFI⽤户⼿册_V1.0⾼性能UART-WIFI 模块ATK-ESP8266 WIFI ⽤户⼿册修订历史版本⽇期原因V1.002015/6/10第⼀次发布User Manual⽬录1.特性参数 (1)2.使⽤说明 (2)2.1模块引脚说明 (2)2.1安信可ESP8266-12F WIFI模块 (3)2.2模块使⽤说明 (4)2.2.1 功能说明 (4)2.2.1.1 透传模式 (4)2.2.2 使⽤前准备 (4)2.2.3 硬件连接 (4)2.2.4 指令结构 (5)2.2.3 基础AT指令 (5)2.2.3.1 AT (5)2.2.3.2 AT+RST (6)2.2.3.3 AT+GMR (6)2.2.3.4 ATE (6)2.2.3.5 AT+RESTORE (6)2.2.3.6 AT+UART (6)2.2.4 WIFI功能AT指令 (7)2.2.4.1 AT+CWMODE (8)2.2.4.2 AT+CWJAP (8)2.2.4.3 AT+CWLAP (9)2.2.4.4 AT+CWQAP (9)2.2.4.5 AT+CWSAP (9)2.2.4.6 AT+CWLIF (10)2.2.4.7 AT+CWDHCP (10)2.2.4.8 AT+CW AUTOCONN (11)2.2.4.9 AT+CIPSTAMAC (11)2.2.4.10 A T+CIPAPMAC (11)2.2.4.11 A T+CIPSTA (12)2.2.4.12 A T+CIPAP (12)2.2.5 TCP/IP⼯具箱AT指令 (12)2.2.5.1 AT+CIPSTA TUS (13)2.2.5.2 AT+CIPSTART (13)2.2.5.3 AT+CIPSEND (14)2.2.5.4 AT+CIPCLOSE (14)2.2.5.5 AT+CIFSR (15)2.2.5.6 AT+CIPMUX (15)2.2.5.7 AT+CIPSERVER (16)2.2.5.8 AT+CIPMODE (16)2.2.5.9 AT+CIPSTO (16)2.2.5.10 A T+CIUPDA TE (17)2.2.5.11 A T+PING (17)2.2.6 基本AT指令测试 (17)2.2.6.1 AT+RST 重启模块，如图2.2.6.1.1 (18)2.2.6.2 AT+GMR 查看版本信息，如图2.2.6.2.1 (19)2.2.7 单连接client，透传模式 (19)2.2.8 多连接server (23)3 结构尺⼨ (26)4 其他 (27)1.特性参数ATK-ESP8266是ALIENTEK推出的⼀款⾼性能的UART-WiFi（串⼝-⽆线）模块，ATK-ESP8266板载ai-thinker公司的ESP8266模块，该模块通过FCC，CE认证，可直接⽤于产品出⼝欧美地区。
ESP8266WIFI模块使用说明使用ESP8266模块前，需要准备好以下内容：1.一台计算机，用于编程和调试ESP8266模块。
B转串口模块，用于将计算机的USB接口转换成串口接口。
3. 一根Micro USB电源线，用于给ESP8266模块供电。
接下来，我们将详细介绍如何搭建和使用ESP8266模块：1.硬件连接a. 将ESP8266模块连接到计算机上的USB转串口模块，通过Micro USB电源线给模块供电。
b.使用杜邦线将USB转串口模块的TXD连接到ESP8266模块的RXD引脚，将RXD连接到TXD引脚，同时将GND引脚连接到ESP8266模块的GND 引脚。
c.注意连接的稳固性，避免松动。
2.ESP8266固件烧录a.打开计算机上的串口调试助手软件，设置好通信参数（波特率、数据位、校验位、停止位等）。
b.将ESP8266模块复位，打开串口调试助手软件后，会看到模块发送的一系列命令和响应。
如果没有出现乱码，说明串口连接正常。
d.烧录完成后，可以重新复位ESP8266模块，并在串口调试助手软件中输入AT命令来测试模块的功能。
3.AT指令测试a.在串口调试助手软件中输入AT指令，例如AT+RST，按回车键发送指令给ESP8266模块。
b.模块会返回一些响应信息，例如OK表示指令执行成功，ERROR表示指令执行失败。
c.通过AT指令，可以进行WiFi连接、TCP/IP通信、HTTP请求等各种功能的测试和调试。
4.WiFi连接a. 输入AT+CWMODE=1，设置ESP8266模块的工作模式为Station模式。
b.输入AT+CWJAP="WiFi名称","WiFi密码"，连接到指定的WiFi网络。
c.输入AT+CIFSR，获取ESP8266模块的IP地址。
5.TCP/IP通信a.输入AT+CIPSTART="TCP","服务器IP地址",端口号，建立与指定服务器的TCP连接。
ESP8266新手入门调试教程指导含目录目录:1.介绍2.准备工作3.环境配置4.连接硬件5.安装驱动程序6.编写代码7.编译和烧录8.调试与测试1.介绍:2.准备工作:在开始调试之前，你需要准备以下工具和材料:- ESP8266模块 (如NodeMCU)-一台计算机-USB数据线-杜邦线-LED灯3.环境配置:4.连接硬件:将ESP8266模块通过USB数据线连接到计算机的USB接口上。
确保连接稳定，没有松动或接触不良的问题。
5.安装驱动程序:大多数操作系统都会自动检测并安装ESP8266模块的驱动程序。
如果你的操作系统无法自动识别设备，请在官方网站上找到合适的驱动程序进行安装。
6.编写代码:打开Arduino IDE，在"文件"菜单中选择"新建"，并将以下代码粘贴到新建的文件中:```c++#define LED_PIN 2 // 设置LED灯的引脚void setupinMode(LED_PIN, OUTPUT); // 将LED引脚设置为输出void loodigitalWrite(LED_PIN, HIGH); // 将LED引脚输出设为高电平，点亮LED灯delay(1000); // 延时1秒digitalWrite(LED_PIN, LOW); // 将LED引脚输出设为低电平，熄灭LED灯delay(1000); // 延时1秒```这段代码的作用是让ESP8266控制一个连接到引脚2的LED灯，每隔1秒钟进行一次闪烁。
7.编译和烧录:在Arduino IDE中，选择适合你的ESP8266板型和串口，点击"工具"菜单中的"板型"和"串口"进行设置。
然后点击工具栏上的"上传"按钮，将代码编译并烧录到ESP8266模块中。
8.调试与测试:完成烧录后，你应该可以看到LED灯开始闪烁。
ESP8266串口wifi模块使用手册
一、模块引脚介绍
正常使用只需要VCC,GND,URXD,UTXD,CH_PD这5个io就可以，其中CH_PD正常使用时接高电平。
其他接口一般用于模块烧写固体是用到。
模块出厂已经烧有固体，波特率为115200。
二、模块与407开发板(高配版)V3.1连接
由于wifi模块接口与网络芯片DP83838公用IO口，所以在使用wifi模块时，需要把P5,上图红色圈出来的短路帽全部拆掉，不要接。
三、实验操作与现象
1、P5短路帽全部拆掉
2、板子上电，下载配套的例程程序
3、板子断电，插上wifi模块
4、板子上电后，代码运行配置wifi模块工作在服务器
5、此时手机wifi搜索，可搜索到名为“qiming_wifi”的热点，连接此热点，密码为：0123456789
6、打开“启明WIFI”app，输入IP: 192.168.4.1 端口号5000
7、点击“连接”，连接成功后手机APP就可以控制开发板了第5、6步可以在程序中设置用户自己所需参数。
esp8266教程ESP8266是一款十分流行的物联网（IoT）设备。
使用ESP8266可以实现智能家居、传感器网络以及远程控制等功能。
下面介绍一些ESP8266的基础知识和常用操作。
1. ESP8266是一款低成本、低功耗的Wi-Fi模块，由乐鑫科技（Espressif Systems）推出。
它集成了Wi-Fi功能，可以作为一个独立的微控制器运行，也可以作为其他微控制器的无线网络模块。
2. ESP8266有多种型号，其中最常用的是ESP-01、ESP-12E以及NodeMCU等。
这些型号的差异主要在于引脚数目、封装类型以及板载的外设等。
3. ESP8266可以通过串口与其他设备进行通信，同时也支持Wi-Fi进行网络通信。
它的处理器内置了TCP/IP协议栈，可以连接到云服务器或者其他设备进行数据传输。
4. ESP8266的编程语言可以使用Arduino IDE，也可以使用乐鑫科技开发的非官方SDK。
Arduino IDE提供了丰富的库函数和例程，使得开发ESP8266变得简单快捷。
5. 连接ESP8266模块时，通常需要使用杜邦线将其与Arduino或者其他控制器连接。
一般情况下，需要将ESP8266的GPIO0引脚接地，然后使用串口进行数据交互。
6. 使用ESP8266的时候，需要注意电源供应的问题。
它的工作电压为3.3V，绝对不能使用5V电源供应，否则会损坏模块。
7. 开发ESP8266的过程中，可以使用相关的AT指令集来控制模块的功能。
AT指令集提供了一系列命令，可以实现Wi-Fi连接、网络通信、GPIO控制等功能。
8. 基于ESP8266的项目有很多，比如温湿度传感器、智能插座、远程开关等。
你可以根据自己的需求选择合适的硬件和库函数，进行开发创作。
总之，ESP8266是一款功能强大、易于使用的物联网模块。
通过掌握基础知识和常用操作，你可以开发出许多有趣的物联网项目。
开始动手吧！。
E S P8266-08-W iF i模块用户手册V1.0ESP8266 WiFi模块用户手册V1.0目录术语和缩写 (4)1.产品简介 (5)1.1.概述 (5)1.1.1产品特性 (5)1.1.2模块封装 (6)1.1.3模块基本参数 (6)1.2.硬件介绍 (7)1.3.功耗 (10)1.4.射频指标 (11)1.5.尺寸 (13)1.6.WiFi 天线 (14)1.7.推荐炉温曲线 (14)2.功能描述 (15)2.1.主要功能 (15)2.2.工作模式 (15)2.3.应用领域 (16)2.4.AiCloud (16)3.全功能测试版介绍 (17)3.1.测试步骤 (18)3.2.基础AT指令 (22)3.2.1 测试AT (22)3.3.WiFi功能AT指令 (22)3.3.1 选择WiFi应用模式：AT+CWMODE (22)3.3.2列出当前可用接入点:AT+CWLAP (23)3.3.3 加入接入点:AT+CWJAP (23)3.3.4 退出接入点:AT+CWQAP (23)3.3.5设置AP模式下的参数:AT+CWSAP (24)3.4.TCPIP AT指令 (25)3.4.1建立TCP/UDP连接：AT+CIPSTART (25)3.4.2获得TCP/UDP连接状态：AT+CIPSTATUS (25)3.4.3启动多连接：AT+CIPMUX (26)3.4.4发送数据：AT+CIPSEND (27)3.4.5关闭TCP/UDP连接：AT+CIPCLOSE (27)3.4.6获取本地IP地址：AT+CIFSR (28)3.4.7配置为服务器： (29)3.4.8选择TCPIP应用模式：AT+CIPMODE (32)3.4.9设置服务器主动断开的超时时间：AT+CIPSTO (32)3.4.10设置波特率：AT+CIOBAUD (32)4.产品试用 (33)表格目录表格 1 术语和缩写4表格 2 模块技术规格7表格 3 Pin脚定义10表格 4 功耗数据11表格 5 射频指标12图目录图 2 模块管脚排列图 (8)图 3 尺寸图 (13)图 4 WiFi射频参考电路图 (14)图 5 推荐回流曲线图 (15)图 6 全功能测试板板正面视图 (17)术语和缩写表格 1 术语和缩写1.产品简介1.1.概述ESP8266是一款超低功耗的UART-WiFi 透传模块，拥有业内极富竞争力的封装尺寸和超低能耗技术，专为移动设备和物联网应用设计，可将用户的物理设备连接到Wi-Fi 无线网络上，进行互联网或局域网通信，实现联网功能。
用的这款各引脚功能：来至厂家提供的资料GPIO0 默认是工作模式（不接线）。
如果接了低电平就是下载模式（给模块刷固件！！），所以可以不接线，当然也可以接高电平。
反正一开始连接的时候CH_PD 必须为高电平。
其余的可以不接。
如果电脑的wifi 上显示了你的wifi 信号说明模块已经工作。
注意默认的波特率是１１５２００！！！！！！设置好串口调试助手的波特率，再贴张图片吧防止亲们忘。
PIN FunctionDescription 1 URXD 1）UART_RXD ，接收；2）General Purpose Input/Output ：GPIO3；2UTXD 1）UART_TXD ，发送；2）General Purpose Input/Output ：GPIO1；3）开机时禁止下拉； 5RESET （GPIO 16） 外部Reset 信号，低电平复位，高电平工作（默认高）； 6GND GND 8VCC 3.3V ，模块供电； 9 ANT WiFi Antenna11 GPIO0 1）默认WiFi Status ：WiFi 工作状态指示灯控制信号；2）工作模式选择：上拉：Flash Boot ，工作模式；下拉：UART Download ，下载模式；12 ADC ADC ，输入范围：0V-1V ；13 GPIO15 下拉：工作模式；14 CH_PD 1）高电平工作；2）低电平模块供电关掉；15GPIO21）开机上电时必须为高电平，禁止硬件下拉；2）内部默认已拉高记得输入各种AT指令，勾选上“发送新行”些内部信息）然后输出READY!代表系统正系统启动后，系统会输出一堆乱码（其实不是乱码，系统启动后输出一常对于后面的操作--先提个醒，如果连接wifi出现连接不上的问题，可以发送AT+RESTORE 恢复出厂设置或刷固件先看秦时明月；；；；；；终于做好了，android客服端软件,（记得加权限，网络，和wifi。
ESP8266用户手册ESP8266是一种广泛使用的无线模块，由Espressif Systems开发，被广泛使用于物联网和嵌入式设备的应用。
ESP8266的设计目标是为IoT应用提供连接便捷、底层可编程性和低成本的方案，它采用了Tensilica的L106 Diamond系列的32位大小端MCU。
由于其强大的功能和易于使用性，ESP8266已经成为了DIY电子爱好者的最爱。
本文将详细介绍ESP8266用户手册，以帮助新手更好地使用该模块。
1. 硬件介绍ESP8266是一款集成了Wi-Fi的芯片，它与主控芯片之间通过串行通信进行交互。
ESP8266的主体尺寸为16mm x 24mm，并且它的引脚和结构都是十分紧凑的。
ESP8266通常工作在3.3V的电压下，但是如果需要与5V的主控芯片进行通信，就需要进行电平转换。
2. 软件介绍在软件方面，ESP8266支持多种开发平台和语言。
目前，ESP8266最受欢迎的开发平台是Arduino IDE，用户可以通过该平台进行快速的开发工作。
此外，ESP8266也支持其他语言和开发平台，例如Python、Lua等。
3. WiFi模式ESP8266支持三种WiFi模式： STA模式、AP模式和STA+AP 模式。
STA模式是指将ESP8266作为一个WiFi的客户端连接到一个现有的WiFi网络，AP模式是指将ESP8266作为一个WiFi热点使其它设备可以连接到它，STA+AP模式是指将ESP8266同时作为WiFi客户端和WiFi热点。
4. AT指令ESP8266可以通过AT指令进行控制。
当我们要将ESP8266作为单片机处理时，我们可以使用AT指令来控制它的各种功能。
AT指令通常以“AT”开头，其后跟着具体的指令。
例如，AT+GMR是一个用来获取ESP8266固件版本信息的指令。
5. 固件升级在使用ESP8266过程中，我们可能需要升级不同版本的固件以获取新的功能和修复BUG。
ESP8266 WiFi模块用户手册目录术语和缩写错误!未定义书签。
1. 产品简介 ......................................................... 错误!未定义书签。
. 概述 ......................................................... 错误!未定义书签。
产品特性 ................................................. 错误!未定义书签。
模块封装 ................................................. 错误!未定义书签。
模块基本参数 ............................................. 错误!未定义书签。
. 硬件介绍 ..................................................... 错误!未定义书签。
. 功耗 ......................................................... 错误!未定义书签。
. 射频指标 ..................................................... 错误!未定义书签。
. 尺寸 ......................................................... 错误!未定义书签。
. WiFi 天线 .................................................... 错误!未定义书签。
. 推荐炉温曲线 ................................................. 错误!未定义书签。
2. 功能描述 ......................................................... 错误!未定义书签。
. 主要功能 ..................................................... 错误!未定义书签。
. 工作模式 ..................................................... 错误!未定义书签。
. 应用领域 ..................................................... 错误!未定义书签。
. AiCloud ...................................................... 错误!未定义书签。
3. 全功能测试版介绍 ................................................. 错误!未定义书签。
. 测试步骤 ..................................................... 错误!未定义书签。
. 基础AT指令 .................................................. 错误!未定义书签。
测试AT ..................................................... 错误!未定义书签。
. WiFi功能AT指令.............................................. 错误!未定义书签。
选择WiFi应用模式：AT+CWMODE ................................. 错误!未定义书签。
列出当前可用接入点:AT+CWLAP ............................... 错误!未定义书签。
加入接入点:AT+CWJAP .......................................... 错误!未定义书签。
退出接入点:AT+CWQAP .......................................... 错误!未定义书签。
设置AP模式下的参数:AT+CWSAP .............................. 错误!未定义书签。
. TCPIP AT指令................................................. 错误!未定义书签。
建立TCP/UDP连接：AT+CIPSTART ............................. 错误!未定义书签。
获得TCP/UDP连接状态：AT+CIPSTATUS ........................ 错误!未定义书签。
启动多连接：AT+CIPMUX ..................................... 错误!未定义书签。
发送数据：AT+CIPSEND ...................................... 错误!未定义书签。
关闭TCP/UDP连接：AT+CIPCLOSE ............................. 错误!未定义书签。
获取本地IP地址：AT+CIFSR ................................. 错误!未定义书签。
配置为服务器： ........................................... 错误!未定义书签。
选择TCPIP应用模式：AT+CIPMODE ............................ 错误!未定义书签。
设置服务器主动断开的超时时间：AT+CIPSTO ................... 错误!未定义书签。
设置波特率：AT+CIOBAUD................................... 错误!未定义书签。
4. 产品试用 ......................................................... 错误!未定义书签。
表格目录表格 1 术语和缩写错误!未定义书签。
表格 2 模块技术规格错误!未定义书签。
表格 3 Pin脚定义错误!未定义书签。
表格 4 功耗数据错误!未定义书签。
表格 5 射频指标错误!未定义书签。
图目录图 2 模块管脚排列图 ............................................... 错误!未定义书签。
图 3 尺寸图 ....................................................... 错误!未定义书签。
图 4 WiFi射频参考电路图........................................... 错误!未定义书签。
图 5 推荐回流曲线图 ............................................... 错误!未定义书签。
图 6 全功能测试板板正面视图........................................ 错误!未定义书签。
术语和缩写缩写描述WiFi Wireless FidelityUART Universal Asynchronous Receiver & Transmitter DTIM Delivery Traffic Indication MessageSOC System On a ChipP2P Point to PointTCP Transmission Control ProtocolIP Internet ProtocolSTBC Space-Time Block CodingMIMO Multiple Input Multiple OutputMPDU MAC Protocol Data UnitMSDU MAC Server Data UnitIEEE Institute Of Electrical And Electronics Engineers bps Bits Per SecondCCK Corporate Control KeyDQPSK Differential Quadrature Phase Shift KeyingDBPSK Differential Binary Phase Shift KeyingQAM Quadrature Amplitude ModulationOFDM Orthogonal Frequency Division MultiplexingWPA Wi-Fi Protected AccessWPS Wi-Fi Protected SetupTKIP Temporal Key Integrity ProtocolWAPI Wlan Authentication And Privacy Infrastructure WEP Wired Equivalent PrivacyCRC Cyclic Redundancy Check表格 1 术语和缩写1.产品简介1.1.概述ESP8266是一款超低功耗的UART-WiFi 透传模块，拥有业内极富竞争力的封装尺寸和超低能耗技术，专为移动设备和物联网应用设计，可将用户的物理设备连接到Wi-Fi 无线网络上，进行互联网或局域网通信，实现联网功能。
ESP8266封装方式多样，天线可支持板载PCB天线，IPEX接口和邮票孔接口三种形式；ESP8266可广泛应用于智能电网、智能交通、智能家具、手持设备、工业控制等领域。
1.1.1更多资料，请访问安信可开源社区产品特性支持无线 b/g/n 标准支持STA/AP/STA+AP 三种工作模式内置TCP/IP协议栈，支持多路TCP Client连接支持丰富的Socket AT指令支持UART/GPIO数据通信接口支持Smart Link 智能联网功能支持远程固件升级（OTA）内置32位MCU，可兼作应用处理器超低能耗，适合电池供电应用单电源供电1.1.2模块封装ESP8266支持五种封装形式，极大的丰富了客户的可选择性，方便应用于各种物联网硬件终端场合。
1.标准直插工艺2.贴片封装3.底贴工艺4.半孔贴片工艺5.超小体积封装，只有10*10毫米1.1.3模块基本参数表格 2 模块技术规格1.2.硬件介绍ESP8266硬件接口丰富，可支持UART，IIC，PWM，GPIO，ADC等，适用于各种物联网应用场合。
