60分钟倒计时秒表功能:1.带有启动键Start,暂停键Pause,停止键Stop,复位键Reset;2.4位数码管显示分(两位)秒(两位);3.按启动键启动从60分开始倒计时,按暂停键暂停,显示保持原来计时时间,再次按启动键继续计时,按停止键停止计时,复位键复位,到零停止计时.4.按停止键后,可按中间的4个键,分别对应分的十位(2键),个位(4键),和秒的十位(5键),个位(9键),按动一下,相应的位增1,并保证时间的正确值,再按一次停止键,保存设置值,按其它键则放弃设置时间值,恢复原来的时间.电路图:计时器工作模式:编码(54H单元) 当前工作模式00H Reset01H Start02H Pause03H Stop主程序流程:主程序代码段：ORG 0000HLJMP MAINORG 000BHLJMP TIMER0ORG 1000HMAIN: ACALL INIT ;初始化定时器SETB EA ;开总中断SETB ET0 ;开定时器0中断MOV A, #03H ;设置8155的工作模式, PA, PB输出, PC输入.MOV DPTR, #7F00HMOVX @DPTR, ABEGIN: ACALL DISACALL CLEARACALL CCSCANJNZ INK1AJMP BEGININK1: ACALL DISACALL CLEARACALL CCSCANJNZ INK2AJMP BEGININK2: MOV R2, #7FH ;从最左边列开始扫描MOV R4, #00HCOLUM: MOV DPTR, #7F02HMOV A, R2MOVX @DPTR, AINC DPTRMOVX A, @DPTRJB ACC.2, LONEMOV A, #00HAJMP KCODELONE: JB ACC.1, NEXTMOV A, #04HKCODE: ADD A, R4ACALL PUTBUFKON: ACALL DISACALL CLEARACALL CCSCANJNZ KONNEXT: INC R4MOV A, R2JNB ACC.4, KERRRR AMOV R2, AAJMP COLUMKERR: AJMP BEGINCCSCAN: MOV DPTR, #7F02HMOV A, #00HMOVX @DPTR, AINC DPTRMOVX A, @DPTRCPL AANL A, #03HRETCLEAR: MOV DPTR, #7F01HMOV A, #00HMOVX @DPTR, ARETINIT: MOV 53H, #06H ;分十位MOV 52H, #00H ;分个位MOV 51H, #00H ;秒十位MOV 50H, #00H ;秒个位MOV 54H, #00H ;存放当前工作模式, 00:Reset, 01 Start, 02 Pause, 03 StopMOV 55H, #0AH ;定时计数用, 定时器每次中断0.1s, 计数10次, 定时1sCLR TR0MOV TMOD, 01H ;定时器工作在方式1, 16位定时器MOV TH0, #3CHMOV TL0, #0B0HRETDIS: PUSH ACCPUSH 00HPUSH 03HMOV A, #03HMOV DPTR, #7F00HMOVX @DPTR, AMOV R0, #50HMOV R3, #0EFHMOV A, 54HCJNE A, #03H, DIS0MOV R0, #60HDIS0: MOV A, R3AGAIN: MOV DPTR, #7F02HMOVX @DPTR, AMOV A, @R0MOV DTPR, DAT ASMOVC A, @A+DPTRMOV DPTR, #7F01HMOVX @DPTR, AACALL DL1MSINC R0MOV A, R3JNB ACC.0, OUTRL AMOV R3, AAJMP AGAINOUT: POP 03HPOP 00HPOP ACCRETDAT AS: DB 03FH, 06H, 05BH, 04FH, 066H, 06DH, 07DH DB 07H, 7FH, 6FH, 77H, 7CH, 39H, 5EH, 79H, 71HDL1MS: MOV R7, #01HDL0: MOV R6, #0FFHDL1: DJNZ R6, DL1DJNZ R7, DL0RETPUTBUF: MOV R1, AJNZ CHKSTAR TACALL RESETFUNCSJMP GOBACKCHKSTAR T: CJNE R1, #03H, CHKPAUSEACALL STAR TFUNCSJMP GOBACKCHKPAUSE: CJNE R1, #04H, CHKSTOPACALL PAUSEFUNCSJMP GOBACKCHKSTOP: CJNE R1, #07H, CHKOTHERACALL STOPFUNCSJMP GOBACKCHKOTHER: ACALL OTHERFUNCGOBACK: RETRESETFUNC: MOV R0, 54HCJNE R0, #00H, RESET0RETCJNE R0, #01H, RESET0RETRESET0: ACALL INITMOV 54H, #00HRETSTAR TFUNC: MOV R0, 54HCJNE R0, #01H, STAR T0RETSTAR T0: MOV 54H, #00HSETB TR0RETPAUSEFUNC: MOV R0, 54HCJNE R0, #01H, PAUSE0CLR TR0MOV 54H, #02HSJMP PAUSE1PAUSE0: CJNE R0, #02H, PAUSE1SETB TR0MOV 54H, #01HPAUSE1: RETSTOPFUNC: MOV R0, 54HCJNE R0, #03H, STOP0MOV 54H, #02HMOV R0, #50HMOV R1, #60HSTOP1: MOV A, @R1MOV @R0, AINC R0INC R1CJNE R0, #54H, STOP1RETSTOP0: CLR TR0MOV 54H, #03HMOV R0, #60HMOV R1, #50HSTOP2: MOV A, @R1MOV @R0, AINC R0INC R1CJNE R1, #54H, STOP2RETOTHERFUNC: MOV R0, 54HCJNE R0, #03H, OTHER0CJNE R1, #01H, OTHER1MOV R0, #63HINC @R0CJNE @R0, #06H, OTHER0MOV @R0, #00HSJMP OTHER0OTHER1: CJNE R1, #02H, OTHER2MOV R0, #62HINC @R0CJNE @R0, #0AH, OTHER0MOV @R0, #00HSJMP OTHER0OTHER2: CJNE R1, #05H, OTHER3MOV R0, #61HINC @R0CJNE @R0, #06H, OTHER0MOV @R0, #00HSJMP OTHER0OTHER3: CJNE R1, #06H, OTHER0MOV R0, #60HINC @R0CJNE @R0, #0AH, OTHER0MOV @R0, #00HSJMP OTHER0OTHER0: RET;使用定时器0, 工作模式1, 定时0.1s, 晶振频率为6MHz;定时器初值X = 65536 –50000 = 15536 = 3CB0HTIMER0: MOV TH0, #3CHMOV TL0, #0B0HDJNZ 55H, EXIT0 ;判断是否已定时中断10, 即1秒MOV 55H, #0AHMOV R0, #50HGOON0: DEC @R0CJNE @R0, #0FFH, EXIT0MOV @R0, #09HINC R0DEC @R0CJNE @R0, #0FFH, EXIT0MOV @R0, #05HINC R0DEC @R0CJNE @R0, #0FFH, EXIT0MOV @R0, #09HINC R0DEC @R0CJNE @R0, #0FFH, EXIT0 ; 倒计时结束, 停止计时, 显示全”0”ACALL INITMOV 53H, #00HMOV 54H, #03HEXIT0: RET。
单片机设计秒表
单片机设计秒表是一种常见的嵌入式系统应用。
秒表是一种简单但非常实用的设备，用于计时各种活动的时间，比如运动比赛、实验室实验、厨房烹饪等。
在单片机设计秒表中，可以使用一块微控制器（MCU）作为核心芯片，例如常见的基于8051系列的单片机。
此外，还需要一块显示器模块用于显示计时结果，以及一些按钮用于控制计时功能。
设计秒表的关键是编程。
通过使用单片机的GPIO（通用输入输出）口，可以连接按钮和显示器。
在编程方面，需要使用计时器功能来实现精确的计时。
可以使用定时器中断来控制计时的开始、暂停和停止。
此外，还可以使用按键中断来实现按钮的功能，比如开始、暂停、复位等。
在拓展设计中，可以增加更多的功能。
例如，可以添加一个倒计时功能，允许用户设置特定的时间，并在达到所设置的时间时触发警报。
还可以添加计圈功能，允许用户记录每一圈的时间，并显示圈速、平均速度等信息。
此外，还可以将秒表设计为可连接到计算机或其他设备的外部接口，以便将计时结果传输到其他设备进行分析或存储。
在实际应用中，秒表可以广泛用于运动场馆、体育比赛、科学实验室等。
它的简单性和准确性使其成为各种计时需求的理想选择。
总之，单片机设计秒表是一项有趣且实用的嵌入式系统应用。
通过合理的硬件设计和编程实现，可以设计出功能丰富、易于操作的秒表，满足各种计时需求。
单⽚机：⼿动设定倒计时时间，0报警⾸先显⽰”时.分“，K1时增加，K2分增加（如果不修改时分默认5分钟：300秒倒计时）K3开始倒计时，显⽰秒倒计时，到时报警BEEPK4停⽌报警，并返回到”时分“状态，⼜可以设置倒计时时间，来回循环#include<reg51.h>#define uchar unsigned char;#define uint unsigned int;uchar position;uchar tt,bz=0,bza=1;uint second;uchar minute;uchar hour;uchar code table[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};//0--9sbit smg_q = P2^0;sbit smg_b = P2^1;sbit smg_s = P2^2;sbit smg_g = P2^3;sbit key1=P3^2;sbit key2=P3^3;sbit key3=P3^4;sbit key4=P3^5;sbit led1=P1^0;sbit led2=P1^1;sbit led3=P1^2;sbit led4=P1^3;sbit led5=P1^4;sbit led6=P1^5;sbit beep=P2^5;void keyscan();void display(unsigned char hour,unsigned char minute);void displaym(unsigned int second);void delay(unsigned int timer);void init();void main(){init();while(1){if(tt==20){ led1=~led1;led2=~led2;tt=0;if(second==0 && bz==1){while (bza==1){beep=0;delay(100);beep=1;break;}}elsesecond--;}keyscan();if (bz==0)display(hour,minute);elsedisplaym(second);delay(1);}}void keyscan(){ if(key1==0){TR0=0;hour++;if(hour==24)hour=0;delay(200) ;}if(key2==0){TR0=0;minute++;}if(key3==0){bz=1;bza=1;TR0=0;second=hour*3600+minute*60;if (second==0)second=300;delay(200) ;TR0=1;}if(key4==0){beep=1;bz=0;bza=0;minute=0;TR0=0;led1=1;led2=1;second=0;hour=0;minute=0;}}void init(){tt=0;bza=1;position=0;second=0;minute=0;hour=0;smg_q=1;smg_b=1;smg_s=1;smg_g=1;key1=1;key2=1;TMOD=0X01;TH0=0x4c;TL0=0x00;EA=1;ET0=1;TR0=0;}void t0() interrupt 1{TH0=0x4c;TL0=0x00;tt++;}void display(unsigned char hour,unsigned char minute){ P0=0XFF;switch(position){case0: smg_g=1;smg_q=0;P0=table[hour/10]; break;case1: smg_q=1;smg_b=0; P0=table[hour%10];if(tt>=10) P0&=0x7f; break;case2: smg_b=1;smg_s=0;P0=table[minute/10];break;case3: smg_s=1;smg_g=0;P0=table[minute%10];break;}position++;if(position>3)position=0;}void displaym(unsigned int second){ P0=0XFF;switch(position){case0: smg_g=1;smg_q=0;P0=table[second/1000]; break;case1: smg_q=1;smg_b=0; P0=table[second/100%10]; break;case2: smg_b=1;smg_s=0;P0=table[second/10%10];break;case3: smg_s=1;smg_g=0;P0=table[second%10];if(tt>=10) P0&=0x7f;break; }position++;if(position>3)position=0;}for(x=time;x>0;x--)for(y=110;y>0;y--);}更新：显⽰四位以上的秒时：显⽰最后四位的秒数，第⼀位数码管右侧的点亮。
目录一、设计目的 (1)二、设计任务及要求 (2)三、总体方案设计 (2)四、硬件电路设计 (3)1、各部分电路设计 (3)2、整体电路图 (8)五、软件设计 (9)1、程序流程图 (9)2、源程序 (9)六、仿真效果 (9)1、显示部分仿真效果 (9)2、报警装置仿真效果 (10)七、实物调试 (11)八、设计总结 (11)1、设计过程中遇到的问题及解决方法 (11)2、设计体会 (12)3、对设计的建议 (12)参考文献 (13)附录 (14)一、设计目的单片机课程设计中通过查阅资料、接口设计、程序设计、安装调试等环节，完成AT89S-51单片机多种资源应用并具有综合功能的小系统目标板的设计与编程应用，是同学们将课堂上学到的理论知识与实际应用结合起来，并能够对电子电路、电子元器件、印制电路板等方面的知识进一步加深认识，同时在软件编程、排错调试、焊接技术、相关仪器设备的使用技能等方面得到较全面的锻炼和提高，增进对单片机的感性认识，加深对单片机理论方面的理解，掌握单片机的内部功能模块的应用，如定时器/计数器、中断、片内外存贮器、I/O口、串行口通信等，强化单片机应用电路的设计与分析能力，提高学生在单片机应用方面的实践技能和科学作风，培育学生综合运用理论知识解决问题的能力，实现理论结合实际，学以至用的原则。
运用所学的知识和自身课外的拓展学习加深对专业课的理解和学习，锻炼综合运用电路设计及相关电子仪器、单片机软硬件结合的理论，结合生产实际分析和解决工作工程实际问题的能力，加固、加深和扩展有关电子类，汇编语言，相关电子电路和仿真软件方面的知识和能力。
通过本次课程设计，应加强培养如下能力：(1)加强自身独立的动手能力和思考解决问题的能力，提高创造能力。
(2)学会使用软件Proteus画原理图和仿真调试。
(3)通过本次课程设计加深对单片机课程的全面认识复习和掌握，对单片机课的应用进一步的了解。
(4)掌握定时器、外部中断的设置和编程原理。
单片机简易秒表正计时时间可设置秒表是一种用来测量时间流逝的仪器，广泛应用于体育比赛、科学实验和日常生活中。
在现代科技的推动下，秒表的功能和精准度都得到了极大提升。
本文将介绍一种单片机实现的简易秒表，能够进行正计时，并可设置计时时间。
用于实现秒表功能的单片机芯片有很多种，通常选择计时和定时功能强大的单片机，如STC89C52、AT89C51等。
这些单片机具有丰富的外设和强大的计时能力，非常适合实现秒表功能。
在开始设计之前，我们需要明确几个关键的功能要求。
首先是正计时功能，我们需要编写程序来实现从0开始的计时。
其次是计时时间可设置，即用户可以设置计时的起始时间和结束时间。
最后是计时的精确度，单片机通常使用定时中断来实现计时，我们需要考虑到时钟频率和定时器的精度，确保计时的准确性。
首先，我们需要连接单片机与显示器和按键开关。
单片机的引脚可以通过通用I/O口或专用的定时器引脚与显示器和按键开关相连接。
这里我们选择7段LED数码管作为显示器，用来显示计时结果。
按键开关用于设置计时时间。
接下来，我们需要编写程序来实现秒表的功能。
首先，初始化单片机的定时器和中断。
我们需要设置定时器的工作模式、时钟频率和计时的时间间隔。
然后，我们需要编写中断服务函数，该函数在定时器达到设定的时间时被调用。
在中断服务函数中，我们将对计时进行加法操作，并将结果显示在LED数码管上。
同时，我们还需要判断计时是否达到设置的结束时间，如果达到，则停止计时。
为了使用户可以设置计时时间，我们可以通过按键开关来实现。
当用户按下设定时间的键时，我们将进入设定模式，用户可以通过按键来设定起始时间和结束时间。
通过LED数码管来显示用户设置的时间。
最后，我们需要对秒表进行测试和调试，确保其功能的正常运行。
我们可以逐步测试每个功能点，如正计时功能、计时时间设置功能和计时精确度等。
通过串口输出调试信息，我们可以对程序进行调优和改进，提高秒表的性能和稳定性。
单片机简易秒表正计时时间可设置单片机简易秒表的正计时时间可设置为2000字，可以按照以下步骤进行实现：1. 硬件设计：选择一款适合需求的单片机，比如常见的8051、AVR、STM32等。
并根据需求连接必要的外设，如按键开关、数码管等。
2. 软件设计：a) 定义相关变量：- 秒变量：存储当前的秒数- 分变量：存储当前的分钟数- 时变量：存储当前的小时数- 控制变量：用于控制秒表的开始和暂停- 设置变量：用于设置需要计时的时间，初始值为2000（字）- 数码管显示变量：存储需要在数码管上显示的数据b) 初始化：- 设置定时器中断，每秒触发一次中断，用于更新秒、分、时的变量- 设置外部中断，用于处理开始/暂停的按键事件- 设置外部中断，用于处理设置事件，每按一次按键设置加1，最大为2000（字），显示设置数值。
c) 中断服务程序：- 更新秒、分、时的变量- 如果控制变量为1，将秒、分、时的变量更新到数码管显示变量中，实现数码管显示d) 控制程序：- 根据按键事件切换控制变量的状态，实现秒表的开始、暂停功能e) 设置程序：- 根据按键事件对设置变量进行更新，实现设置时间的功能。
同时将设置变量的值显示在数码管上3. 调试与优化：通过调试和优化程序，确保秒表的正计时时间可设置为2000字。
4. 扩展功能：在基本功能实现的基础上，可以添加更多的功能，如显示毫秒、添加报警功能等，以提升秒表的实用性。
5. 完善界面设计：为了方便用户操作和观察计时结果，可以设计一个简洁美观的界面。
可以利用数码管显示计时结果，同时增加LED指示灯来辅助显示状态（如运行、暂停）。
可以设计一个独立的按键用于开始/暂停功能，一个按键用于增加设置时间。
可以在界面上打印一些提示信息，如"Press Start to begin timing"等。
6. 用户交互优化：为了方便用户操作，可以添加一些交互优化功能。
例如，可以实现按住增加设置时间按键连续加速增加时间的功能，以快速设置需要计时的时间。
单片机设计倒计时器在我们的日常生活中，倒计时器有着广泛的应用，比如体育比赛、烹饪、考试等等。
通过单片机来设计倒计时器，不仅能够实现精准的计时功能，还能根据不同的需求进行灵活的定制和扩展。
接下来，让我们一起深入了解一下如何用单片机设计一个实用的倒计时器。
首先，我们需要明确倒计时器的基本功能和要求。
一般来说，倒计时器应该具备以下几个主要功能：1、设定倒计时的时间，时间范围可以根据实际需求进行调整，比如从几分钟到几小时。
2、能够清晰地显示剩余的时间。
3、具有启动、暂停和复位等操作按钮。
4、在倒计时结束时，能够发出提示信号，比如声音或者灯光提示。
为了实现这些功能，我们选择合适的单片机作为核心控制单元。
常见的单片机如 51 系列、STM32 系列等都可以满足需求。
以 51 单片机为例，它具有价格低廉、编程简单、资源丰富等优点。
在硬件设计方面，我们需要以下几个主要的组件：1、单片机最小系统：包括单片机芯片、晶振电路、复位电路等，为单片机的正常运行提供必要的条件。
2、显示模块：可以选择数码管或者液晶显示屏（LCD）来显示倒计时的时间。
数码管显示简单直观，适用于对显示效果要求不高的场合；LCD 显示屏则能够提供更丰富的信息显示，比如同时显示时间、日期等。
3、按键模块：用于输入操作指令，如设置时间、启动、暂停、复位等。
4、报警模块：可以使用蜂鸣器或者发光二极管（LED）在倒计时结束时发出提示信号。
下面我们来详细介绍一下各个模块的设计和实现。
单片机最小系统的设计是整个硬件系统的基础。
晶振电路为单片机提供时钟信号，保证其正常运行的时序。
复位电路则在系统出现异常时，能够将单片机恢复到初始状态。
对于显示模块，如果选择数码管，需要通过驱动芯片（如74HC595）来控制数码管的显示。
如果选择 LCD 显示屏，则需要根据显示屏的接口类型（如并行接口或串行接口）来进行相应的连接和编程。
按键模块可以采用独立按键或者矩阵按键的方式。
51单片机秒表程序设计1. 简介秒表是一种用于测量时间间隔的计时器，常见于体育比赛、实验室实验等场合。
本文将介绍如何使用51单片机设计一个简单的秒表程序。
2. 硬件准备•51单片机开发板•LCD液晶显示屏•按键开关•连接线3. 程序流程3.1 初始化设置1.设置LCD液晶显示屏为8位数据总线模式。
2.初始化LCD液晶显示屏。
3.设置按键开关为输入模式。
3.2 主程序循环1.显示初始界面，包括“00:00:00”表示计时器初始值。
2.等待用户按下开始/暂停按钮。
3.如果用户按下开始按钮，则开始计时，进入计时状态。
4.如果用户按下暂停按钮，则暂停计时，进入暂停状态。
5.在计时状态下，每隔1毫秒更新计时器的数值，并在LCD液晶显示屏上显示出来。
6.在暂停状态下，不更新计时器的数值，并保持显示当前数值。
3.3 计时器控制1.定义一个变量time用于存储当前的计时器数值，单位为毫秒。
2.定义一个变量running用于标记计时器的状态，0表示暂停，1表示运行。
3.定义一个变量start_time用于存储计时器开始的时间点。
4.定义一个变量pause_time用于存储计时器暂停的时间点。
5.在计时状态下，每隔1毫秒更新time的值为当前时间与start_time的差值，并将其转换为小时、分钟、秒的表示形式。
6.在暂停状态下，保持time的值不变。
3.4 按键检测1.检测按键开关是否被按下。
2.如果按键被按下，判断是开始/暂停按钮还是复位按钮。
3.如果是开始/暂停按钮，并且当前处于计时状态，则将计时状态设置为暂停状态，并记录暂停时间点为pause_time；如果当前处于暂停状态，则将计时状态设置为运行状态，并记录开始时间点为当前时间减去暂停时间的差值。
4.如果是复位按钮，则将计时器数值重置为0，并将计时状态设置为暂停。
4. 程序代码示例#include <reg51.h>// 定义LCD控制端口和数据端口sbit LCD_RS = P1^0;sbit LCD_RW = P1^1;sbit LCD_EN = P1^2;sbit LCD_D4 = P1^3;sbit LCD_D5 = P1^4;sbit LCD_D6 = P1^5;sbit LCD_D7 = P1^6;// 定义按键开关端口sbit START_PAUSE_BTN = P2^0;sbit RESET_BTN = P2^1;// 定义全局变量unsigned int time = 0; // 计时器数值，单位为毫秒bit running = 0; // 计时器状态，0表示暂停，1表示运行unsigned long start_time = 0; // 开始时间点unsigned long pause_time = 0; // 暂停时间点// 函数声明void delay(unsigned int ms);void lcd_init();void lcd_command(unsigned char cmd);void lcd_data(unsigned char dat);void lcd_string(unsigned char *str);void lcd_clear();void lcd_gotoxy(unsigned char x, unsigned char y);// 主函数void main() {// 初始化设置lcd_init();while (1) {// 显示初始界面lcd_clear();lcd_gotoxy(0, 0);lcd_string("00:00:00");// 等待用户按下开始/暂停按钮while (!START_PAUSE_BTN && !RESET_BTN);// 判断按钮类型并处理计时器状态if (START_PAUSE_BTN) {if (running) { // 当前处于计时状态，按下按钮将进入暂停状态 running = 0;pause_time = time;} else { // 当前处于暂停状态，按下按钮将进入计时状态running = 1;start_time = get_current_time() - pause_time;}} else if (RESET_BTN) { // 复位按钮按下，重置计时器time = 0;running = 0;}}}// 毫秒级延时函数void delay(unsigned int ms) {unsigned int i, j;for (i = ms; i > 0; i--) {for (j = 110; j > 0; j--);}}// LCD初始化函数void lcd_init() {lcd_command(0x38); // 设置8位数据总线模式lcd_command(0x0C); // 显示开，光标关闭lcd_command(0x06); // 光标右移，不移动显示器lcd_command(0x01); // 清屏}// 向LCD发送指令函数void lcd_command(unsigned char cmd) {LCD_RS = 0;LCD_RW = 0;LCD_EN = 1;LCD_D4 = cmd >> 4 & 1;LCD_D5 = cmd >> 5 & 1;LCD_D6 = cmd >> 6 & 1;LCD_D7 = cmd >> 7 & 1;delay(1);LCD_EN = 0;LCD_D4 = cmd >> 0 & 1;LCD_D5 = cmd >> 1 & 1;LCD_D6 = cmd >> 2 & 1;LCD_D7 = cmd >> 3 & 1;delay(1);LCD_EN = 0;}// 向LCD发送数据函数void lcd_data(unsigned char dat) { LCD_RS = 1;LCD_RW = 0;LCD_EN = 1;LCD_D4 = dat >> 4 & 1;LCD_D5 = dat >> 5 & 1;LCD_D6 = dat >> 6 & 1;LCD_D7 = dat >> 7 & 1;delay(1);LCD_EN = 0;LCD_D4 = dat >> 0 & 1;LCD_D5 = dat >> 1 & 1;LCD_D6 = dat >> 2 & 1;LCD_D7 = dat >> 3 & 1;delay(1);LCD_EN = 0;}// 向LCD发送字符串函数void lcd_string(unsigned char *str) {while (*str) {lcd_data(*str++);delay(5);}}// 清屏函数void lcd_clear() {lcd_command(0x01);}// 设置光标位置函数void lcd_gotoxy(unsigned char x, unsigned char y) {unsigned char addr;if (y == 0)addr = x | (0x80 + y);else if (y == 1)addr = x | (0xC0 + y);lcd_command(addr);}5. 总结本文介绍了使用51单片机设计一个简单的秒表程序。
模拟电视播放中插播广告倒计时方莹目录摘要 (1)1绪论 (1)1.1功能需求 (1)1.2数据需求 (2)2硬件设计 (2)2.1电路设计 (2)2.2LCD液晶屏坐标图及外形尺寸图 (3)2.3功能模块设计 (4)3 系统工作原理 (6)3.1型液晶显示屏(奥可拉中文集成模块)工作原理 (6)3.2串行接口与串行传输介绍 (7)3.3字形显示模块 (8)4 线路连接 (9)5 软件设计 (9)5.1主程序 (9)5.2LCD显示模块设计 (10)6 调试分析 (10)7结论 (11)8结束语 (11)参考文献 (11)附录一 (12)附录二 (34)摘要液晶屏在现代人们日常生活中的使用已经非常广泛，例如飞机场里使用液晶屏来显示各个航班的情况，火车站和汽车站里用其来显示车次,商业街里使用液晶屏来显示各种各样的广告标语等。
本次课程设计要求使用液晶屏在第一页电视画面显示节目图片信息，随后插播10秒广告倒计时，使用到了OCMJ4X8C_3型LCD液晶屏，在这一次的课程设计中是将LCD液晶屏和单片机相结合使用，因此，还涉及到了51单片机的编程方式及实现方法。
本报告中包含了系统工作原理：OCMJ4X8C_3型液晶显示屏(奥可拉中文集成模块)工作原理、串行接口与串行传输资料、汉字图形显示步骤；硬件设计：电路设计、LCD液晶屏外形尺寸图及坐标图、功能模块设计；线路连接；软件设计：主程序、LCD显示模块设计等内容，并给出了硬软件的调试。
关键词：扫描；51单片机；字码库；1绪论LCD电子显示屏是近年来得到广泛应用的重要信息设备。
这种显示屏具有耗电省、成本低、清晰度高、寿命长、显示内容的信息量大,外形美观大方,操作使用方便灵活,用户可随时任意自行编辑修改显示内容,显示方式图文并茂等优点,因此被广泛应用于商场、学校、银行、邮局。
由于显示屏具有色彩鲜艳、亮度高、寿命长、工作稳定可靠等优点, 在许多行业都得到了广泛的应用, 如在车站、码头、商场、银行等公共场所将显示屏用于信息发布。
单片机课程设计秒倒计时概述在单片机课程设计中，秒倒计时是一个常见的实践项目。
本文将介绍如何使用单片机设计一个简单的秒倒计时电路，并使用Markdown文本格式进行说明。
硬件设备•单片机（例如STC89C52）•七段数码管•按钮•电阻、电容等基础元器件功能设计本文设计的秒倒计时电路具有以下功能： 1. 系统上电后，自动开始倒计时； 2. 使用按钮控制启动/暂停倒计时； 3. 使用按钮控制归零操作； 4. 显示倒计时的秒数。
硬件连接七段数码管将7个IO口分别连接到七段数码管的对应引脚，使用共阳极数码管时，将数码管的共阳极引脚连接到VCC，使用共阴极数码管时，将数码管的共阴极引脚连接到GND。
按钮使用一个按钮作为启动/暂停倒计时的按键，使用另一个按钮作为归零操作的按键。
将按钮引脚连接到单片机的GPIO口，并通过上拉电阻将按钮引脚连接到VCC。
软件设计引脚定义首先，需要定义单片机的输入输出引脚。
根据硬件连接，假设七段数码管的引脚分别连接到P0口，启动/暂停按钮连接到P1.0口，归零按钮连接到P1.1口。
可以使用以下代码进行引脚定义：// 引脚定义sbit LED = P0; // 七段数码管连接到P0口sbit KEY1 = P1^0; // 启动/暂停按钮连接到P1.0口sbit KEY2 = P1^1; // 归零按钮连接到P1.1口然后，需要设计倒计时的逻辑。
在每个时钟周期，需要判断是否需要启动/暂停倒计时，以及是否需要进行归零操作。
具体的倒计时逻辑可以使用以下代码实现：// 秒倒计时逻辑void countdown() {static unsigned int seconds = 60; // 倒计时的秒数，默认为60秒static bit running = 0; // 表示倒计时是否运行中，默认为停止状态if (running) {if (seconds > 0) {seconds--;} else {running = 0;}}if (KEY1 == 0) { // 按下启动/暂停按钮running = !running;delay(10); // 延时去抖动}if (KEY2 == 0) { // 按下归零按钮seconds = 60;running = 0;delay(10); // 延时去抖动}}最后，需要设计显示倒计时的逻辑。

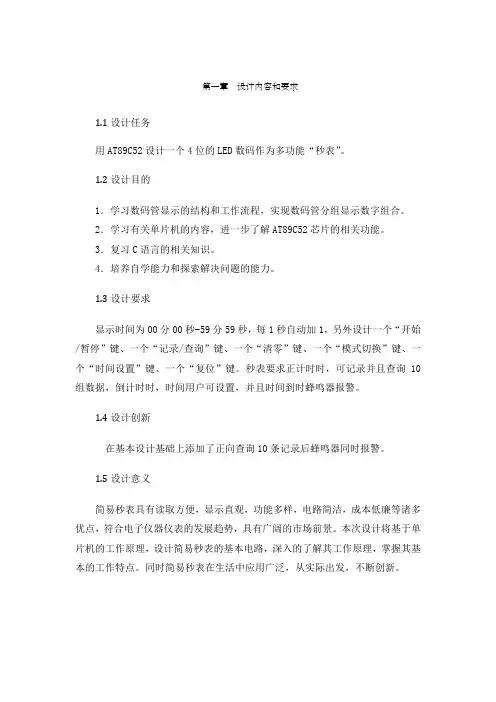

第一章设计内容和要求1.1设计任务用AT89C52设计一个4位的LED数码作为多功能“秒表”。
1.2设计目的1．学习数码管显示的结构和工作流程，实现数码管分组显示数字组合。
2．学习有关单片机的内容，进一步了解AT89C52芯片的相关功能。
3．复习C语言的相关知识。
4．培养自学能力和探索解决问题的能力。
1.3设计要求显示时间为00分00秒-59分59秒，每1秒自动加1，另外设计一个“开始/暂停”键、一个“记录/查询”键、一个“清零”键、一个“模式切换”键、一个“时间设置”键、一个“复位”键。
秒表要求正计时时，可记录并且查询10组数据，倒计时时，时间用户可设置，并且时间到时蜂鸣器报警。
1.4设计创新在基本设计基础上添加了正向查询10条记录后蜂鸣器同时报警。
1.5设计意义简易秒表具有读取方便，显示直观，功能多样，电路简洁，成本低廉等诸多优点，符合电子仪器仪表的发展趋势，具有广阔的市场前景。
本次设计将基于单片机的工作原理，设计简易秒表的基本电路，深入的了解其工作原理，掌握其基本的工作特点。
同时简易秒表在生活中应用广泛，从实际出发，不断创新。
第二章方案设计与选择2.1技术可行性20世纪以来，微电子，IC集成电路行业发展迅速，其中单片机行业发展最引人注目。
单片机利用大规模集成电路技术把中央处理器和数据存储器（RAM），程序存储器（ROM）及其他I/O通信口集成在一块芯片上，构成最小的计算机系统。
如今的单片机发展集成了更多的特殊功能单元，例如A/D，D/A转换器，通信控制，DMA，PWM控制输出单元等。
因此，只要外加一些扩展电路及必要的通道接口就可以构成各种计算机应用系统。
单片机除了具备体积小，价格低，速度快，用途广，可靠性高等特点，在硬件结构和指令设置上还有以下独特之处：1.存储器ROM和RAM是严格分工的。
前者存放程序，常数和数据表格，后者存放临时数据和变量。
2.采用面向控制的指令系统，构成的应用系统有较大的可靠性。
一、设计目的此次设计是我们更进一步了解基本电路的设计流程，提高自己的设计理念，丰富自己的理论知识，巩固所学知识，使自己的动手动脑能力有更进一步提高，为自己今后的学习和工作打好基础，为自己的专业技能打好基础。
通过解决实际问题，巩固和加深“单片机原理与应用”课程中所学的理论知识和实验能力，基本掌握单片机应用电路的一般设计方法提高电子电路的设计和实验能力，加深对单片机软硬知识的理解，获得初步的应用经验以后从事生产和科研工作打下一定的基础。
本次设计注重对单片机工作原理以及键盘控制及显示原理的理解，以便今后自己在单片机领域的学习和开发打下基础，提高自己的动手能力和设计能力，培养创新能力，丰富自己的理论知识，做到理论和实践相结合。
本次设计的重要意义还在于对单片机的部结构和工作状态做更进一步的了解，同时还对单片机的接口技术，中断技术，存储方式和控制方式作更深层次的了解。
掌握单片机应用系统的软硬件设计过程、方法及实现，强化单片机应用电路的设计与分析能力。
提高学生在单片机应用方面的实践技能和科学作风;培育学生综合运用理论知识解决问题的能力，实现理论结合实际，学以至用的原则。
用所学的知识和自身课外的拓展学习加深对专业课的理解和学习；锻炼综合运用电路设计及相关电子仪器、单片机软硬件结合的理论，结合生产实际分析和解决工作工程实际问题的能力，加固、加深和扩展有关电子类，汇编语言，相关电子电路和仿真软件方面的知识和能力。
通过本次课程设计，应加强培养如下能力：(1)加强自身独立的动手能力和思考解决问题的能力，提高创造能力；(2)学会使用软件Proteus画原理图和仿真调试。
(3)学会基本焊接电路板的技能通过本次课程设计加深对单片机课程的全面认识复习和掌握，对单片机课程的应用进一步的了解。
二、设计要求1、可以以实现正常秒表的所有功能，包括启动、暂停、复位等；2、可以自由设定倒计时时间（10s、20s、30s···），并进行倒计时；3、显示方式自选；4、任选一款51单片机；5、扩展功能：在秒表的基础上增加时钟功能，倒计时完成时加入报警单元，如声音、灯光等。
单片机倒计时系统单片机倒计时系统可以采用8051单片机为中心器件，利用其定时器/计数器定时和记数的原理，结合显示电路、LED数码管以及外部中断电路来设计。
具体功能包括：1.六位LED显示，从59分59秒99开始倒计时。
2.倒计时精度为0.01秒，能正确地进行倒计时。
3.复位后倒计时重新回到初始状态。
单片机倒计时系统的制作方法包括以下步骤：1.确定系统的基本要求：例如数码管上显示计时的时间，可以通过按键实现1小时内初始时间的设定（以秒为分度），并且完成计时，可随时暂停并且重新设置计时时间等。
2.选择合适的单片机型号：根据需要实现的倒计时功能以及控制要求，选择适合的8051单片机型号，例如AT89C51等。
3.设计电路：根据所选的单片机型号和功能要求，设计外围电路，包括按键电路、复位电路、晶振电路、LED显示电路等。
4.编写程序：使用C语言等编程语言编写程序，实现倒计时的功能。
程序应该包括主程序、中断服务程序等。
在编写程序时需要考虑按键的输入、时间的计算、LED的显示等细节问题。
5.调试程序：通过调试程序可以确保程序的正确性和可靠性。
在调试时需要使用调试工具，例如示波器、逻辑分析仪等，对程序的各个部分进行测试和验证。
6.制作电路板：将设计好的电路制作成电路板，将各个元器件按照设计好的位置和连接方式焊接在电路板上。
7.测试系统：完成电路板的制作后，需要进行系统测试，验证是否实现了预期的倒计时功能。
测试时需要使用测试工具，例如电源、按键、LED显示器等，对系统的各个部分进行测试和验证。
总之，单片机倒计时系统是一个比较复杂的系统，需要设计电路、编写程序、制作电路板和测试系统等多个步骤。
在制作过程中需要注意细节问题，确保系统的正确性和可靠性。
第一章设计内容和要求设计任务用AT89C52设计一个4位的LED数码作为多功能“秒表”。
设计目的1．学习数码管显示的结构和工作流程，实现数码管分组显示数字组合。
2．学习有关单片机的内容，进一步了解AT89C52芯片的相关功能。
3．复习C语言的相关知识。
4．培养自学能力和探索解决问题的能力。
设计要求显示时间为00分00秒-59分59秒，每1秒自动加1，另外设计一个“开始/暂停”键、一个“记录/查询”键、一个“清零”键、一个“模式切换”键、一个“时间设置”键、一个“复位”键。
秒表要求正计时时，可记录并且查询10组数据，倒计时时，时间用户可设置，并且时间到时蜂鸣器报警。
设计创新在基本设计基础上添加了正向查询10条记录后蜂鸣器同时报警。
设计意义简易秒表具有读取方便，显示直观，功能多样，电路简洁，成本低廉等诸多优点，符合电子仪器仪表的发展趋势，具有广阔的市场前景。
本次设计将基于单片机的工作原理，设计简易秒表的基本电路，深入的了解其工作原理，掌握其基本的工作特点。
同时简易秒表在生活中应用广泛，从实际出发，不断创新。
第二章方案设计与选择技术可行性20世纪以来，微电子，IC集成电路行业发展迅速，其中单片机行业发展最引人注目。
单片机利用大规模集成电路技术把中央处理器和数据存储器（RAM），程序存储器（ROM）及其他I/O通信口集成在一块芯片上，构成最小的计算机系统。
如今的单片机发展集成了更多的特殊功能单元，例如A/D，D/A转换器，通信控制，DMA，PWM控制输出单元等。
因此，只要外加一些扩展电路及必要的通道接口就可以构成各种计算机应用系统。
单片机除了具备体积小，价格低，速度快，用途广，可靠性高等特点，在硬件结构和指令设置上还有以下独特之处：1.存储器ROM和RAM是严格分工的。
前者存放程序，常数和数据表格，后者存放临时数据和变量。
2.采用面向控制的指令系统，构成的应用系统有较大的可靠性。
大部分测控功能由软件实现，故具有柔性特征，不须改变硬件系统就能适当的改变系统功能。
3单片机的硬件功能具有广泛的通用性。
4.品种规格的系列化。
单片机的选择方案一：采用AT89C52单片机AT89C52是一种低功耗、高性能CMOS8位微控制器，具有8K在系统可编程Flash存储器。
使用Atmel公司高密度非易失性存储器技术制造，与工业80C51产品指令和引脚完全兼容。
片上Flash允许程序存储器在系统可编程，亦适于常规编程器。
在单芯片上，拥有灵巧的8位CPU和在系统可编程Flash，使得AT89C52为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。
该芯片且具备在线编程可擦除技术，当在对电路停止调试时，因为顺序的过错修正或对步伐的心删功能需要烧进程序时，没有需要对芯片屡次插拔，所以不会对芯片形成破坏。
方案二：采用FTC10F04单片机FTC10F04单片机还带有非易失性Flash程序存储器。
它是一种高性能、低功耗的8位CMOS微处理芯片，市场应用最多。
其主要特点如下：8KB Flash ROM，可以擦除1000次以上，数据保存10年。
方案三：采用8051单片机8051单片机最早由Intel公司推出，内部具有4KB ROM存储空间。
其后多家公司购买了8051的内核，使得以8051为核心的MCU系列单片机在世界上产量最大，应用也最广泛。
有人推测8051可能最终形成事实上的标准MCU芯片。
LG 公司生产的GMS90系列单片机，与Intel MCS-51系列、Atmel 89C51/52,89C2051等单片机兼容，CMOS技术，高达40MHZ的时钟频率。
应用于：多功能电话，智能传感器，电度表，工业控制，防盗报警装置，各种计费器，各种IC卡装置、DVD、VCD、CD-ROM。
由于本系统对CPU运算速度要求很高，需要执行很复杂的运算，方案一，三成本比较低，适合做设计，方案二运算速度高，性能好，所以三种方案都有可取之处。
本次设计选用方案一作为主方案，设计以AT89C52为主控电路的方案电路。
显示模块的选择方案一：使用液晶显示屏显示时间数字。
液晶显示屏（LCD）具有轻薄短小、低耗电量、无辐射危险，平面直角显示以及影象稳定不闪烁等优势，可视面积大，画面效果好，分辨率高，抗干扰能力强等特点。
但由于液晶是以点阵的模式显示各种符号，需要利用控制芯片创建字符库，编程工作量大，控制器的资源占用较多，其成本也偏高。
在使用时，不能有静电干扰，否则易烧坏液晶的显示芯片，不易维护。
方案二：使用传统的LED数码管显示。
数码管具有：低能耗、低损耗、低压、寿命长、耐老化、防晒、防潮、防火、防高（低）温，对外界环境要求低，易于维护，同时其精度比较高，称重轻，精确可靠，操作简单。
数码管采用BCD 编码显示数字，程序编译容易，资源占用较少。
根据以上的论述，采用方案二。
在本系统中，我们采用了四位一体数码管串口的动态显示，因选用四位一体共阳数码管，所以要加共阳的驱动，采用pnp 的驱动。
键盘模块的选择在对倒计时时间可设置，对正计时、倒计时的模式选择时，清零时都需要用按键。
方案一：使用独立式键盘。
独立式键盘是指直接用I/O口线构成的单个按键电路。
独立式按键电路配置灵活，软件结构简单。
方案二：使用矩阵式键盘。
矩阵式键盘是由行线和列线组成，按键位于行、列的交叉点上，行线、列线分别连接到按键开关的两端。
其特点是简单且不增加成本，这种键盘适合按键数量较多的场合。
根据以上的论述，因本系统需要的按键不多，只需要开始/暂停”键、“记录/查询”键、“清零”键、“模式切换”键、“时间设置”键。
所以采用方案一独立式键盘。
时钟电路的选择时钟电路常用的有内部时钟方式和外部时钟方式，但因为本设计中只需要一片单片机，所以采用内部时钟方式比较简单。
第三章系统总体结构系统结构框图按照系统设计功能的要求，初步确定系统由主控模块，存储模块，驱动模块，显示模块和键盘接口模块组成，如图３－１。
这些模块中单片机占主控地位，采用AT98C52芯片。
键盘电路模块主要是对输出显示进行控制调节作用，采用普通独立按钮元件，共5个，“开始/暂停”键、“记录/查询”键、“清零”键、“模式切换”键、“时间设置”键。
本设计选择了按钮电平复位电路，其他几个按钮则是通过单片机判断高低电平的不同来控制按钮。
显示输出部分所用的数码管有共阴极和共阳极两类数码管之分，不管使用何种数码管，P0口作为I/O使用时都是需要上拉电阻才能驱动数码管。
另外，因为单片机的4个并行I/O口的输出电流一般是1mA,短路电流为4mA左右，而数码管的最少驱动电流也需要10mA，因而不管在使用共阴数码管时，单片机输出口也必须使用上拉电阻提高输出电流，才能驱动数码管。
本电路中采用的是共阴极数码管。
驱动部分主要是数码管分组显示的选择控制，本电路中通过P1口和P2口的配合进行数码管的选通。
在显示模块中，它的连接方式为8位数码管的各段控制口a,b,c,d,e,f,g,dp 分别需接到P0口。
数码管的显示码是由P0口输入的，位选端是通过P2口控制的。
数码管的显示编码已经编好放在计算机的内存里，时间的显示可以通过软件的计算把显示码调出显示。
显示模块直接用数码管来显示时间。
先将显示码存入数组中，指向最左边一位，然后取出要显示的数据，指向换码表首地址，取出显示码，从P0口输出显示码，P2口输入位选码，图３－２数码管笔段分布图驱动部分电路选择Ｓ８０５０芯片，通过与单片机的连接，将电平拉高才能使发光管正常发光。
第四章硬件设计由图3-1系统结构框图可知硬件选择如下：AT89C52芯片，LED数码管组，数码管驱动三极管，电阻，按钮等外围应用电路构成。
下面介绍各外围电路。
单片机基本引脚接线图AT89C52的基本连接电路如图，有复位电路，内部时钟电路，VCC，VSS的连接，其余控制电路根据程序设计分别连至个I/O口实现功能。
图３－１为AT89C52的引脚图，在设计中大部分采用４０引脚的双列直插式芯片。
图３－２介绍的是AT89C52作为基本连接电路中。
P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。
当P1口的管脚第一次写1时，被定义为高阻输入。
P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。
在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。
P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。
P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。
在FLASH 编程和校验时，P1口作为第八位地址接收。
P2口：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。
并因此作为输入时，P2口的管脚被外部拉低，将输出电流。
这是由于内部上拉的缘故。
P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。
在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。
P2口在FLASH编程和校验时接收高八位地址信号和控制信号。
P3口：P3口管脚是8个带内部上拉电阻的双向I/O口，可接收输出4个TTL 门电流。
当P3口写入“1”后，它们被内部上拉为高电平，并用作输入。
作为输入，由于外部下拉为低电平，P3口将输出电流（ILL）这是由于上拉的缘故。
P3口也可作为AT89C52的一些特殊功能口，P口管脚备选功能RXD（串行输入口） TXD（串行输出口）/INT0（外部中断0） /INT1（外部中断1）T0（记时器0外部输入） T1（记时器1外部输入）/WR外部数据存储器写选通 /RD外部数据存储器读选通RST：复位输入ALE/PROG：当访问外部存储器时，地址锁存允许的输出电平用于锁存地址的地位字节。
在FLASH编程期间，此引脚用于输入编程脉冲。
在平时，ALE端以不变的频率周期输出正脉冲信号，此频率为振荡器频率的1/6。
因此它可用作对外部输出的脉冲或用于定时目的。
然而要注意的是：每当用作外部数据存储器时，将跳过一个ALE脉冲。
如想禁止ALE的输出可在SFR8EH地址上置0。
此时， ALE 只有在执行MOVX，MOVC指令是ALE才起作用。
另外，该引脚被略微拉高。
如果微处理器在外部执行状态ALE禁止，置位无效。
/PSEN：外部程序存储器的选通信号。
在由外部程序存储器取指期间，每个机器周期两次/PSEN有效。
但在访问外部数据存储器时，这两次有效的/PSEN信号将不出现。
/EA/VPP：当/EA保持低电平时，则在此期间外部程序存储器（0000H-FFFFH），不管是否有内部程序存储器。
