引言：概述：阀门是一种控制流体的设备，用于控制流量、压力和温度。
它根据工作原理的不同分为多种类型，如截止阀、调节阀、球阀等。
在安装阀门之前，需要仔细选择适合特定应用的阀门类型，并确保它能够满足工艺流程的需求。
正文内容：一、选择合适的阀门1.1了解不同类型的阀门：在选择阀门之前，需要了解不同类型阀门的原理、特点及适用范围。
例如截止阀用于全开或全关，而调节阀用于流量调节。
1.2考虑工艺要求：根据工艺流程的需求，选择合适的阀门材质、压力级别和密封等级等。
1.3确定阀门尺寸：按照管道直径和工艺要求等因素，确定所需阀门的尺寸。
二、准备安装工具2.1工具清单：准备所需的工具，如扳手、螺丝刀、焊接设备等，以便安装过程中使用。
2.2安全装备：佩戴适当的安全装备，如手套、护目镜等，确保安全操作。
三、正确测量尺寸3.1测量管道直径：使用合适的测量工具测量管道的直径，确定所需阀门的尺寸。
3.2测量法兰间距：如果阀门需要与法兰连接，测量法兰之间的间距，确保阀门安装的准确位置。
四、正确连接管道4.1准备管道材料：根据工艺要求选择合适的管道材料，如钢管、不锈钢管等。
4.2进行焊接或螺纹连接：根据管道材料的不同，采用相应的连接方式，如焊接或螺纹连接。
4.3注意密封性能：在连接过程中，确保所有接口处有良好的密封性能，避免泄漏。
五、进行测试5.1压力测试：在安装完成后，进行压力测试以确保阀门的密封性能和耐压能力。
5.2动作测试：检查阀门的开启和关闭是否灵活，确保其正常工作。
5.3泄漏检查：仔细检查阀门和连接处是否存在泄漏，必要时进行修复。
总结：。
书山有路勤为径，学海无涯苦作舟

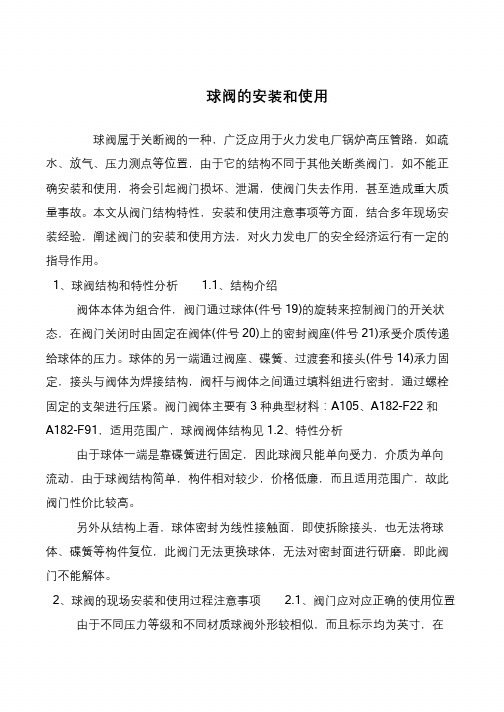

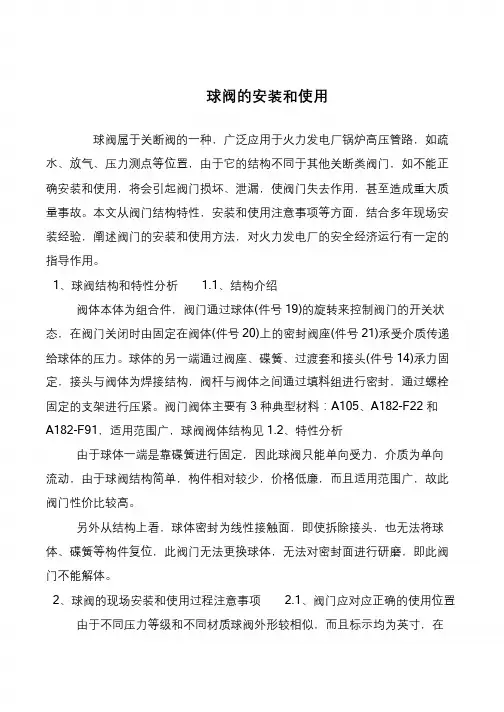

球阀的安装和使用
球阀属于关断阀的一种，广泛应用于火力发电厂锅炉高压管路，如疏水、放气、压力测点等位置，由于它的结构不同于其他关断类阀门，如不能正确安装和使用，将会引起阀门损坏、泄漏，使阀门失去作用，甚至造成重大质量事故。
本文从阀门结构特性，安装和使用注意事项等方面，结合多年现场安装经验，阐述阀门的安装和使用方法，对火力发电厂的安全经济运行有一定的指导作用。
1、球阀结构和特性分析 1.1、结构介绍
阀体本体为组合件，阀门通过球体(件号19)的旋转来控制阀门的开关状态，在阀门关闭时由固定在阀体(件号20)上的密封阀座(件号21)承受介质传递给球体的压力。
球体的另一端通过阀座、碟簧、过渡套和接头(件号14)承力固定，接头与阀体为焊接结构，阀杆与阀体之间通过填料组进行密封，通过螺栓固定的支架进行压紧。
阀门阀体主要有3 种典型材料：A105、A182-F22 和
A182-F91，适用范围广，球阀阀体结构见1.2、特性分析
由于球体一端是靠碟簧进行固定，因此球阀只能单向受力，介质为单向流动，由于球阀结构简单，构件相对较少，价格低廉，而且适用范围广，故此阀门性价比较高。
另外从结构上看，球体密封为线性接触面，即使拆除接头，也无法将球体、碟簧等构件复位，此阀门无法更换球体，无法对密封面进行研磨，即此阀门不能解体。
2、球阀的现场安装和使用过程注意事项 2.1、阀门应对应正确的使用位置
由于不同压力等级和不同材质球阀外形较相似，而且标示均为英寸，在。
球阀的正确安装方法球阀是一种广泛使用的流体控制阀门，其特点是开关快捷、密封可靠、结构简单、重量轻、体积小、使用寿命长等。
在工业、建筑、化工、石油、制药、轻工等行业中都得到广泛应用。
球阀安装的正确性对于阀门的性能发挥和使用寿命具有重要影响。
本篇文章将详细介绍球阀的正确安装方法，以及不同类型的球阀应该注意的一些问题。
1.球阀在安装前必须进行检查，确认球阀的型号、规格、材质、工作压力等参数是否与工艺流程相符。
球阀的安装前，必须对球阀的型号、规格、材质、工作压力等参数进行检查，以确保球阀与工厂的工艺流程相匹配，避免由于选择错误的球阀导致阀门不能正常工作，影响生产过程。
2.球阀的安装要求在管道系统中与调节装置相配合。
球阀的安装要求与管道系统及其控制系统紧密配合，以确保管道系统的良好运行。
在管道系统的选型和设计中，应充分考虑球阀的特点，包括：阀门的工作压力、介质压力、温度范围、流量系数和密封性等。
3.球阀的安装要求在符合环境条件和场地使用条件的基础上进行。
球阀的安装也需要考虑当地的环境和场地使用条件。
例如球阀的安装位置应尽量靠近原有的管线，且便于操作和维护，减少漏气或泄漏问题。
球阀的安装应符合当地安全规范，保证使用人员的安全。
4.球阀的安装应遵循相关标准要求。
在球阀安装过程中，需要严格遵守相关标准的要求，如球阀安装应符合GB/T 12237 《钢制球阀》和GB/T 12238《铸铁球阀》等标准要求，以确保球阀的性能和安全性。
5.球阀的安装应注意阀门的安装方向和流向。
球阀的安装应注意阀门的安装方向和流向。
在安装过程中应根据工作流体的流向确定阀门的安装位置，防止因阀门的安装方向错误导致阀门无法正常工作或流体的冲击威力增强。
6.球阀的安装要求在安装时应监测力矩。
球阀的安装需要注意在安装时应对球阀的力矩进行检测。
在安装过程中针对不同类型的球阀需要采用不同的力矩检测方法来确保安装的质量和稳定性。
7.球阀的安装应提前保养和润滑。
阀门使用说明书阀门是一种用于控制流体流动的装置，广泛应用于工业、建筑、农业等领域。
本使用说明书旨在帮助用户正确安装、操作和维护阀门，以确保其正常运行和延长使用寿命。
1. 产品概述阀门是一种控制流体流动的装置，常用于开启、关闭和调节管道中的液体或气体的流动。
根据不同的应用场景和工作原理，阀门可以分为多种类型，如球阀、闸阀、蝶阀等。
在本说明书中，我们将重点介绍球阀的使用方法。
2. 安装指南2.1 确保选择合适的阀门类型和规格，根据工作场景和流体性质选择球阀；2.2 在安装之前，必须检查阀门的外观是否完好无损，并检查阀体是否有防腐蚀涂层；2.3 根据管道规格和球阀的连接方式，选择合适的法兰或螺纹连接；2.4 安装球阀时，应先将法兰或螺纹连接加固好，确保不会漏气或漏液；2.5 安装完成后，应进行压力测试，确保球阀的密封性能正常。
3. 使用说明3.1 打开和关闭阀门：- 打开阀门：顺时针旋转阀门手柄或螺帽，使阀门处于完全打开的状态；- 关闭阀门：逆时针旋转阀门手柄或螺帽，使阀门处于完全关闭的状态。
3.2 调节流量：- 通过旋转阀门手柄或螺帽，可调节阀门开口大小，从而控制流体的流量；- 注意：请在检查阀门的额定压力范围内进行调节，避免损坏阀门或导致事故发生。
3.3 注意事项：- 阀门在操作前应检查密封性能，确保无泄漏现象；- 阀门在长时间闲置后，操作前应进行润滑保养，确保阀门灵活开闭；- 阀门在使用过程中如出现异常情况，应立即停止使用，并请专业人士进行检修。
4. 维护与保养4.1 定期检查阀门的密封性能和运行状态，确保阀门的正常工作；4.2 如发现阀门存在泄漏、生锈或其它损坏情况，应及时进行修理或更换；4.3 阀门需要定期润滑，以确保阀门的开闭灵活；4.4 在清洁阀门时，应使用中性清洁剂，并避免使用酸碱等腐蚀性物质。
5. 故障排除以下列举了一些可能发生的故障和排除方法：问题1：阀门漏水；解决方法：检查阀门密封垫片是否损坏，如有损坏应及时更换。
球阀安装规范标准最新球阀是一种常见的管道阀门，广泛应用于石油、化工、冶金、水处理等行业。
球阀安装规范标准的最新版本对确保阀门的正确安装和长期稳定运行至关重要。
以下是球阀安装的规范标准：1. 阀门选型：根据管道的流体特性、压力等级、温度范围和介质类型选择合适的球阀型号。
2. 阀门检查：在安装前，应对球阀进行全面检查，确保阀门无损伤、无锈蚀，阀体内部清洁，密封件完好。
3. 管道准备：确保管道内无杂质，管道表面清洁，管道连接处平整，无凹凸不平。
4. 阀门定位：球阀应根据流体流向正确安装，确保阀门的开启和关闭方向与流体流向一致。
5. 阀门固定：使用适当的螺栓和螺母固定阀门，确保阀门与管道连接牢固，无松动。
6. 阀门操作：在安装过程中，应避免对阀门进行过度的旋转或扭曲，以免损坏阀门内部结构。
7. 阀门密封：在阀门与管道连接处使用合适的密封材料，确保阀门的密封性能。
8. 阀门试压：安装完成后，应对阀门进行压力试验，确保阀门在设计压力下无泄漏。
9. 阀门标识：在阀门上明确标识阀门的型号、规格、流向等信息，便于日后的维护和管理。
10. 阀门保护：安装完成后，应采取措施保护阀门，避免在运输或施工过程中对阀门造成损伤。
11. 维护手册：提供详细的阀门维护手册，指导用户如何正确操作和维护球阀。
12. 安装记录：记录阀门的安装日期、安装人员、安装位置等信息，便于日后的追溯和管理。
13. 安全培训：对操作人员进行球阀操作和维护的培训，确保他们能够正确使用和维护阀门。
14. 环保要求：在安装过程中，应遵守相关的环保法规，减少对环境的影响。
15. 验收标准：制定详细的验收标准，确保阀门安装满足设计和使用要求。
通过遵循以上规范标准，可以确保球阀的正确安装和长期稳定运行，从而提高整个管道系统的安全性和可靠性。
阀门安装时注意事项阀门是流体掌控系统中必不可少的一部分，将流体的流量、压力、温度和流向等参数进行调整和掌控。
但是，阀门的性能和使用寿命与其正确的安装和调整紧密相关。
本文将介绍阀门安装时需要注意的事项，以保证阀门的安装质量和性能。
1. 阀门的选择和检查在进行阀门的安装前，需要先进行阀门的选择和检查，以确保选用的阀门符合系统要求和使用环境的要求。
1.1 阀门的选择在阀门的选择上，需要依据使用要求、流体特性及工作条件等因素进行合理选择。
需关注以下因素：•工作压力和温度•流体介质和其状态（液态、气态）•流体的密度、流量和流速•转换机构的形式•阀门的大小及管路连接类型•使用环境及噪音需求1.2 阀门的检查在阀门的检查上，需要对阀门进行外观及内件的检查。
可进行以下检查：•外观检查：阀门是否有变形、裂缝、研磨痕迹，焊缝是否平整等。
•内件检查：检查阀门内部零件是否存在磨损、腐蚀、松动等现象。
2. 阀门的安装阀门的安装应注意以下事项：2.1 安装位置阀门应与管线垂直或貌似垂直的方向安装，不宜倾斜或水平放置。
2.2 连接注意阀门的连接方式应依照相关标准进行安装，其中包括阀门和管道的接口类型、尺寸、材质等。
一般而言，接受法兰连接方式时，应注意法兰的规格和螺栓的紧固力度。
2.3 密封性能阀门在安装时应注意密封垫片或填料的使用，以确保密封性能。
同时，应正确选择垫片或填料，以兼顾耐压、耐温性能。
2.4 水平安装时注意事项水平安装的阀门需注意以下事项：•在水平管道上安装球阀需要特别注意方位，以避开显现浮球脱离球阀球体的现象。
•关闭阀门时需要保证阀杆线与水平线保持一致，否则会引起阀杆和垫片的磨损等故障。
•波纹管法兰球阀的导管应保持与法兰平面垂直，以免影响波纹管充分打开。
3. 阀门的调整和维护在阀门的安装完成后，应进行调整和维护，以确保阀门的正常使用和延长使用寿命。
3.1 调整阀门的调整紧要包括阀门开启力、开启和关闭时间、旋转方向等。
一般阀门的安装注意事项阀门是控制流体介质在管路中流动的重要设备，因此其安装对于管道运行的稳定性和安全性具有重要意义。
以下是一般阀门的安装注意事项：1. 安装位置在安装阀门时，应选择合适的位置，一般来说，应尽量避免阀门的长期曝露于阳光和雨雪中，同时，也应避免阀门与其他设备紊乱拥挤的场所进行安装，以免影响阀门的正常使用。
2. 垂直安装阀门一般应垂直安装，以便维持阀门内部的密封性。
部分特殊情况下，如水平安装或倾斜安装，则应根据具体情况进行调整，以确保阀门正常使用。
3. 接口间距在选择安装位置时，还需注意管道接口间距，以确保阀门的安装方便且流通畅通。
在计算标准间距的时候应考虑到一般使用需求和维修需求以确定合适间距。
4. 法兰安装当选择法兰连接方式进行安装时，要注意技术参数的选择以及法兰连接点之间的配合，应检查管道壁厚和法兰的压力，选择合适强度的法兰，防止法兰脱落。
5. 垫片选择垫片是防止管道泄漏的重要部分，在安装时应选择合适的垫片。
选择合适垫片是关键，原则上要参考管道环境和工作温度，选择适用的垫片材料。
如果垫片厚度不合适，也会影响阀门的密封而发生漏水。
6. 流量方向阀门的安装方向必须考虑流量方向，正常情况下应是与管道的流向保持一致。
在使用液体处理时，他们在管道内流动方向应采用向上排放方式，这样可以在管道中起到防止漏气的作用，更好的流畅性。
7. 密封性阀门密封包括内部密封和外部密封。
此后，用户应根据安装标准调整波纹管，以确保维持好的管壁间隙，并进行检查阀门之间的间隙等条件，保证阀门正常工作和维护。
在安装之后，应进行检查，以确保象定位球阀类似的操作类元件没有误差或泄漏。
在联接之前，应保证压敏插头和接口中没有杂质或防腐剂等残留物，以免失去密封性。
总之，安装阀门是一项重要的工作，需要考虑的因素比较多，在选择的过程中需要进行周全的选择，从而最大程度地保证阀门的正常使用和管道的稳定安全性。
球阀安装注意事项球阀是一种常见的管道阀门，广泛应用于工业、建筑、化工等领域。
球阀的安装是确保其正常运行和延长使用寿命的重要环节。
以下是球阀安装的一些注意事项：1. 选择合适的球阀：根据工况要求选择合适的球阀，包括压力等级、口径大小、适用介质和工作温度等。
确保球阀的参数符合实际需求，避免因选型不当引起的问题。
2. 检查球阀：在安装之前，对球阀进行全面检查。
检查球阀的外观是否完好，阀门是否打开或关闭，阀杆的正常转动和密封性能等。
如有发现异常或缺陷，应及时修复或更换。
3. 清洁球阀：确保球阀及其周围区域清洁。
清除球阀周围的灰尘、腐蚀物和杂物，防止其进入球阀内部，影响正常运行和密封性能。
4. 防止阀门损坏：球阀在安装过程中需要避免受到外力损坏，特别是阀体和阀盖等关键部位，不能受到重物碰撞或挤压。
5. 安装位置：球阀的安装位置需要符合操作要求和工艺要求。
一般应选择易于操作的位置，方便操作人员进行操作和维护。
6. 阀门与管道的连接：正确连接球阀与管道，确保阀门与管道之间的连接牢固可靠，并采用密封垫片或密封胶垫等材料进行密封，防止泄漏。
7. 安装支撑：球阀在安装过程中需要有足够的支撑，以避免阀门自重导致的变形和松动。
可以使用合适的支架或支撑物来支撑球阀。
8. 泄漏测试：安装完成后，进行泄漏测试，检查球阀与管道之间是否有泄漏。
可以使用压力检测仪器进行测试，确保球阀的密封性能符合要求。
9. 润滑球阀：根据球阀的要求，在安装过程中进行润滑。
使用适当的润滑剂涂抹球阀的活动部位，确保阀门的开闭顺畅。
10. 安全操作：球阀安装完成后，按照操作规程进行操作。
遵守操作规程，避免操作不当引起的事故和损坏。
11. 定期维护：球阀的安装完成后，需要进行定期维护检查。
清洁球阀、润滑阀门，并检查球阀的密封性能和其他功能，及时发现问题并解决。
12. 注意安全防护：在球阀安装的过程中，注意安全防护措施。
佩戴防护手套、护目镜等个人防护装备，避免操作过程中的伤害。
球阀、截止阀、截止止回阀等阀门安装、使用及维护说明嘉兴市亚一达特种钢铸造有限公司一、产品搬运及储存1、运输起吊时不得翻转、倒放。
吊装过程应注意缓慢、平稳、轻放。
开箱后依次有序清理出阀门并存放于干燥的室内。
2、储存产品长时间存放时，应放于干燥的室内，并封闭进、出口两端。
注：阀门产品禁止露天存放。
二、产品安装及注意事项1、安装前应核对阀门上铭牌参数是否符合使用要求，阀门不应安装在实际使用压力超过其额定工作压力的管道上。
安装时必须注意阀体上的介质流向。
2、阀门安装位置不应防碍设备、管道及阀门本身的拆装和检修，应该留有足够空间。
阀门安装高度应方便操作和检修和维护。
3、安装前要检查阀门内腔、法兰密封面等部位，不得有污物或颗粒，清理阀体通道，检查各部位有无损坏现象，各零部件联接螺栓是否紧固。
正确安装后，做好必要防护，禁止用阀门校正管道的错位。
安装后检查所有螺栓是否紧固，以防止法兰密封端面渗漏。
4、安装前必须要彻底清除管道内的杂物，阀门运行前必须彻底冲洗管道。
阀门进口端必须安装过滤器，防止机械硬性等其他杂物损坏阀座密封面，否则会造成阀门内漏。
5、阀门手轮、手柄均不允许作起吊用，阀门安装、拆卸时不允许强烈碰撞。
阀门应在关闭状态下安装。
6、并排管线上设计安装阀门，其手轮间净距不得小于100mm，为了减小管道间距，并排布置的阀门最好错开布置。
7、阀门法兰连接时应保持平行，其偏差不大于法兰外径的1.5‰，且不大约2mm。
不得用强紧螺栓的方法消除偏斜。
8、法兰连接时应保持同一轴线，其螺孔中心偏差一般不超过孔径的5％，并保证螺栓自由穿入。
9、法兰连接应使用同一规格螺栓，安装方向一致，紧固螺栓应对称均匀，松紧适度，紧固后外露长度不大于2倍螺母厚度。
螺栓紧固后，应与法兰紧贴，不得有楔缝。
需要加垫圈时，每个螺栓所加垫圈不应超过一个。
10、法兰垫片应符合标准，不允许使用双层垫片。
11、高温或低温管道法兰连接螺栓，在试运转时一般应进行热紧或冷紧。

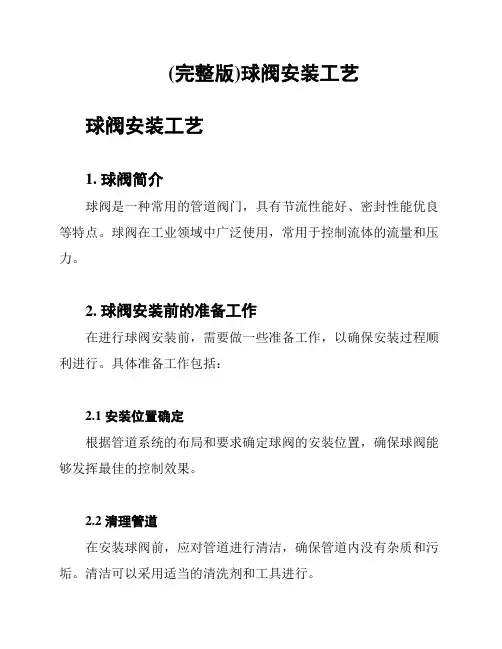

(完整版)球阀安装工艺球阀安装工艺1. 球阀简介球阀是一种常用的管道阀门，具有节流性能好、密封性能优良等特点。
球阀在工业领域中广泛使用，常用于控制流体的流量和压力。
2. 球阀安装前的准备工作在进行球阀安装前，需要做一些准备工作，以确保安装过程顺利进行。
具体准备工作包括：2.1 安装位置确定根据管道系统的布局和要求确定球阀的安装位置，确保球阀能够发挥最佳的控制效果。
2.2 清理管道在安装球阀前，应对管道进行清洁，确保管道内没有杂质和污垢。
清洁可以采用适当的清洗剂和工具进行。
2.3 检查球阀和附件检查球阀及其附件的完整性和质量，确保球阀和附件没有损坏或缺失。
必要时，可以对球阀进行试压检查。
2.4 准备所需工具和材料根据安装球阀的具体要求，准备好所需的工具和材料，如扳手、螺丝刀、密封胶等。
3. 球阀安装步骤球阀安装的具体步骤如下：3.1 安装管道支架根据管道设计要求，在安装位置处安装管道支架，确保支架牢固可靠。
3.2 连接管道将球阀与管道进行连接，使用合适的接头和密封件确保连接的牢固和密封。
3.3 固定球阀使用适当的工具将球阀固定在安装位置上，确保球阀稳固不松动。
3.4 连接附件根据需要，连接球阀的附件，如手动操作装置、电动执行机构等。
3.5 调试和测试完成球阀的安装后，进行系统的调试和测试，确保球阀的运行正常并满足要求。
4. 球阀安装注意事项在进行球阀安装时，需要注意以下事项：4.1 安全操作安装人员应严格遵守安全操作规程，做好安全防护工作，避免发生意外事故。
4.2 严禁强力安装不要使用过大的力量安装球阀，以免损坏球阀或导致安装不当。
4.3 注意密封性在安装球阀时，要注意密封性能，确保密封胶圈或密封材料的正确使用，避免漏气漏液问题。
4.4 操作灵活安装后检查球阀的操作灵活性，确保手动操作装置或电动执行机构能够正常工作。
5. 球阀安装验收球阀安装完成后，需要进行验收工作，确保安装质量和功能正常。
验收内容包括：5.1 外观检查检查球阀的外观，确认球阀和附件没有损坏或缺失。
阀门的安装方法及注意事项1. 嘿，你知道吗？阀门安装可是个技术活！就像给机器安上了控制水流的开关一样重要！比如说，安装截止阀的时候，一定要搞清楚水流方向，可别弄反了呀！不然会出大问题的。
在安装前，要把管道清理得干干净净，这就好比要给房子打扫干净才能入住一样。
然后，把阀门轻轻放进去，螺丝慢慢拧紧，可别一下子太紧啦，那会把阀门弄变形的哟。
这安装阀门啊，一定要细心细心再细心！2. 嘿呀，要把阀门安装好可不简单呢！就像搭积木一样，每一步都得稳稳当当的。
你想想看，要是闸阀安装歪了，那还能正常开关吗？肯定不行啊！所以安装的时候，要先看看阀门和管道是不是匹配，这就跟找对象似的，得合适才行呀。
然后，小心地把垫圈放好，就像给宝贝盖被子一样，可要盖严实咯。
再用扳手把螺丝紧固住，力度得恰到好处呢。
安装阀门，咱得认真对待，不能马虎呀！3. 哎呀呀，阀门安装这里头的学问可大了去了！比如球阀的安装，那得找准位置呀，不能随便乱放！这就好像排兵布阵，每个位置都有它的作用。
安装的时候，可别暴力操作呀，小心把阀门弄坏咯。
要温柔地对待它，就像对待小婴儿一样。
然后，看看连接是不是紧密，要是有缝隙可不行，那会漏水的呀！安装阀门真不是随随便便就能搞定的呢！4. 哇塞，安装阀门可不能瞎搞哟！你看蝶阀，安装的时候可得搞清楚是对夹式还是法兰式。
这就好像你穿衣服，得知道是穿夹克还是穿风衣吧！而且安装的时候，要把密封件安好，不然会漏的呀。
就像给瓶子盖盖子，得盖紧了才不会漏水。
安装阀门真的需要我们用心去做好每一个步骤，这样才能保证它正常工作呀，对吧？5. 嘿，告诉你哦，安装阀门千万不能乱来！比如止回阀，要是装反了，那可就起不到作用啦！这就好像你走路走反了方向，能到目的地吗？肯定不能呀！安装前得仔细检查阀门有没有损坏，这跟出门前看看自己有没有穿戴整齐是一样的道理。
然后，稳稳地把它安装在合适的位置上，让它发挥出最大的作用。
安装阀门可真是马虎不得呀！6. 哎呀，阀门安装真的不能小瞧啊！就像在一个大机器里安装一个小零件，看似不起眼，但至关重要！像疏水阀，安装的时候得注意方向，别弄反了呀！这就好像你开车，总不能逆行吧。
闸阀安装方向要求及原理
1 阀门安装方向要求
当有流体通过阀门时，阀门的安装方向具有至关重要的作用，安
装方向的选择有利于改善整个管路系统的工作效率和寿命。
让我们来
看看阀门安装方向的要求：
1、大部分旋转式控制阀门（如球阀、蝶阀、止回阀、止放阀等），一般都应该安装在管路下游。
2、如果管路内有气体或气体混合物，应将安装方向改为上游，以
免泡沫影响阀门的工作效率。
3、闸阀安装在管线上游，这样可以有效阻挡回流，从而减少其磨损。
2 阀门安装原理
旋转式控制阀门，经过特殊加工后，芯轴上有一个滚子，当它转
动时，将活动芯轴推动杆片抬起或降下，改变截止、调节、报警或其
它功能，这就是阀门安装原理。
当安装完成后，阀门处于通畅状态，
滚子在活动芯轴上滚动，当滚子转动到芯轴上的两个不同位置时，活
动芯轴推动的杆片就会抬起或降下，改变开启或者关闭，调节管路流量，达到控制管路系统流量的目的。
阀门安装的注意事项1.安装前，应认真核对型号、规格是否符合设计要求；并根据介质流向确定其安装方向。
2.安装前，应检查阀杆和阀盘是否灵活、有无卡住和外协；阀盘关闭是否严密，填料是否完好，填料压盖有无足够的调节雨量，是否进行了压力试验检查，不合格的阀门不得进行安装。
3.阀门安装的位置不应妨碍设备、管道和阀门本身的安装、操作和检修，安装高度一般以首轮距离地面1~1.2m为宜。
对安装在距操作面1.8m以上，且阀门较多时，应设置永久的操作平台，以方面操作。
对重量较大的阀门或易损坏的阀门还应设置阀门支架。
4.水平管路上的阀门，阀杆一般应安装在上半圆范围内，阀杆不宜向下安装；垂直管路上的阀门，阀杆应沿巡回操作通道方向安装，并尽可能集中布置，以方便操作。
5.水平并排管路上的阀门，为了缩小管道间距，应将阀门前后错开整齐布置；垂直并排管道上的阀门最好安装高度一致；为了不妨碍操作，手轮之间的净距离不得小于100mm。
6.阀门安装应在关闭状态下进行，搬运要轻拿轻放，吊装绳索不得栓在首轮或阀杆上，以防损坏手轮与阀杆。
7.阀门传动杆（伸长杆）的夹角不应大于30°，其接头应转动灵活。
有热位移的阀门，传动杆应有补偿措施。
8.安装铸铁和硅铁阀门时，一定要正确操作，放置因强力连接或受力不均而引起损坏。
9.螺纹阀门安装，须在阀门的出口处加装活接头，以方便拆卸和检修。
10.阀门的操作机械和传动装置应进行必要的调整好整定，使其传动灵活，指示准确。
11.焊接阀门及与管道连接焊缝的封底焊宜采用氩弧焊，以保证内壁平整光洁。
焊接时阀门须打开，以减少热变形。
二、截止阀、节流阀、闸板阀、旋塞阀及止回阀的安装截止阀安装必须注意介质的流向，使管道中的流体由下向上流经阀盘（俗称低进、高出）；闸板阀和旋塞阀允许流体从任一端流入或流出，因此安装没有方向性，但明杆式闸板阀不宜装在地下，以防止阀杆锈蚀。
止回阀安装必须注意节制的流向，才能保证阀盘的自由开启。
全焊接球阀安装使用说明___提供全焊接球阀，以下是安装和使用注意事项。
安装注意事项：1.在安装前，仔细核对球阀铭牌内容，确认各参数符合现场工况。
2.安装前，打开球阀两侧封盖，反复清洗内部，清理掉杂物。
3.吊装时，尽量使用球阀阀体吊环，不得直接以驱动机构为吊装点。
4.球阀的上下游应安装过滤装置，避免管道的杂质进入密封面而造成机械损伤。
5.球阀应安装于管道的水平及垂直方向合适位置，并确保安装时球阀与管道同心且处于合适的标高，让球阀与管道重力均匀分布。
6.焊接前应打磨清洁焊接坡口，保证焊管焊缝端面与斜面平整与光洁度要求，焊接时焊管与球阀的间隙均匀。
7.确认管道能够承受阀门自重，若不能承重，须在阀门下安装支撑机构，DN900以上必须阀下安装滑动水泥墩。
水泥墩必须既能承重又能使球阀自由滑动无阻碍。
水泥墩制作须按照相应建筑规范，保证水平及垂直各面的平行度与垂直度要求，水泥墩下应打好混凝土地基垫层。
8.不能将支撑机构焊接或固定于阀门上，这样做会因焊接时局部过热损坏球阀密封，增加球阀在管道内应力及热胀冷缩效应下位移的阻力而损伤阀体。
9.球阀焊接于管道时，在焊接位置与阀体之间应采用适当降温措施，防止温度过高损坏阀座密封件。
10.现场焊接时，应采用单面焊接方式，先用氩弧焊打底焊接后，再采用其他焊接方法，防止焊渣及杂物进入管道，开关时损坏密封面。
11.焊接前必须先确认球阀全开状态，因为关闭状态焊接时，球体密封面裸露，开关时容易损坏密封，造成泄漏。
12.严禁在管道及球阀内部进行焊接作业，因为这样会产生焊渣及杂物残留在球阀密封处，开关时会挤伤密封面，造成密封失效，严重影响正常使用。
使用维护注意事项：1.使用前必须严格检查球阀及管道，清扫清理及反复冲洗管线内部，不能在管线里有杂物及污水情况下开关球阀，这样会损坏密封面，出现泄露。
2.球阀90度旋转即可完成全开和全关，应按照执行机构指示针操作，顺时针为关、逆时针为开，开或关时指针接近90度位置时，不准过力操作，防止损坏执行机构内件。
阀门和球阀正确的安装方式和注意事项球阀是一种管路中用来做切断、分配改变介质流动方向的装置，在使用中只需要旋转90度的操作和很小的转动力矩就能关闭严密。
在使用球阀时需要注意什么呢?今天主要来介绍一下球阀的使用注意事项，希望可以帮助到大家。
正聃安泰方式G QITHCI installation Method出口Q U II B I 球阀的使用1、必须先查明球阀上、下游管道确已卸除压力后，才能进行拆卸分解操作。
2、非金属零件清洗后应立即从清洗剂中取出，不得长时间浸泡。
3、装配时法兰上的螺栓必须对称、逐步、均匀地拧紧。
4、清洗剂应与球阀中的橡胶件、塑料件、金属件及工作介质（例如燃气）等均相容。
工作介质为燃气时，可用汽油（GB484-89）清洗金属零件。
非金属零件用纯净水或酒精清洗。
5、分解下来的每单个球阀零件可以用浸洗方式清洗。
尚留有未分解下来的非金属件的金属件可采用干净的细洁的浸渍有清洗剂的绸布（为避免纤维脱落粘附在零件上）擦洗。
清洗时须去除一切粘附在壁面上的油脂、污垢、积胶、灰尘等。
6、球阀分解及再装配时必须小心防止损伤零件的密封面，特别是非金属零件，取出O 型圈时宜使用专用工具。
7、清洗后需待被洗壁面清洗剂挥发后（可用未浸清洗剂的绸布擦）进行装配，但不得长时间搁置，否则会生锈、被灰尘污染。
8、新零件在装配前也需清洗干净。
9、使用润滑脂润滑。
润滑脂应与球阀金属材料、橡胶件、塑料件及工作介质均相容。
工作介质为燃气时，可用例如特221润滑脂。
在密封件安装槽的表面上涂一薄层润滑脂，在橡胶密封件上涂一薄层润滑脂，阀杆的密封面及摩擦面上涂一薄层润滑脂10、装配时应不允许有金属碎屑、纤维、油服规定使用的除外）灰尘及其它杂质、异物等污染、粘附或停留在零件表面上或进入内腔。
球阀的安装，球阀安装前的准备1、前后管道应同轴，两法兰密封面应平行。
管道应能承受球阀的重量，否则管道上必须配有适当的支撑。
2、把阀前后管线吹扫干净，清除掉管道内的油污、焊渣和一切其它杂质。
第1篇一、概述阀门是管道系统中不可或缺的组成部分，其安装质量直接影响到系统的安全、可靠性和经济性。
为确保机电工程中阀门的正确安装，特制定本规范。
本规范适用于新建、改建、扩建的机电工程中阀门的安装。
二、技术要求1. 阀门选型（1）根据管道介质的性质、温度、压力、流量等参数，选择合适的阀门类型。
（2）阀门的材质、结构、密封性能、驱动方式等应满足使用要求。
（3）阀门的公称压力、公称直径应符合设计要求。
2. 阀门检查（1）检查阀门的型号、规格、材质、制造日期等是否符合设计要求。
（2）检查阀门外观，不得有裂纹、砂眼、锈蚀等缺陷。
（3）检查阀门密封面，不得有划痕、凹坑等缺陷。
（4）检查阀门阀杆，不得有弯曲、变形等缺陷。
3. 安装准备（1）准备好安装所需的工具、量具、润滑剂等。
（2）检查管道接口的尺寸、位置是否符合设计要求。
（3）清理管道接口，确保安装部位的清洁。
4. 安装步骤（1）将阀门安装到管道接口处，确保阀体与管道接口的对准。
（2）用扳手紧固阀门法兰，使阀体与管道接口连接牢固。
（3）检查阀门法兰的紧固程度，确保无泄漏。
（4）检查阀门阀杆的垂直度，确保阀杆与管道轴线垂直。
（5）检查阀门启闭是否灵活，阀体是否平整。
5. 安装质量要求（1）阀门安装位置应准确，与管道接口对准。
（2）阀门法兰的紧固程度应均匀，不得有偏斜。
（3）阀门启闭灵活，无卡阻现象。
（4）阀门密封性能良好，无泄漏。
（5）阀门阀杆垂直，无弯曲、变形等缺陷。
三、安装注意事项1. 阀门安装前，应仔细阅读产品说明书，了解阀门的安装、调试和维护方法。
2. 安装过程中，严禁使用野蛮施工方法，以免损坏阀门。
3. 安装完毕后，应进行试压、试漏，确保阀门安装质量。
4. 阀门安装后，应定期检查、维护，确保阀门正常运行。
四、验收标准1. 阀门安装位置、尺寸、高度等应符合设计要求。
2. 阀门法兰的紧固程度应均匀，无泄漏。
3. 阀门启闭灵活，无卡阻现象。
4. 阀门密封性能良好，无泄漏。
阀门和球阀正确的安装方式和注意事项
球阀是一种管路中用来做切断、分配改变介质流动方向的装置，在使用中只需要旋转90度的操作和很小的转动力矩就能关闭严密。
在使用球阀时需要注意什么呢?今天主要来介绍一下球阀的使用注意事项，希望可以帮助到大家。
球阀的使用
1、必须先查明球阀上、下游管道确已卸除压力后，才能进行拆卸分解操作。
2、非金属零件清洗后应立即从清洗剂中取出，不得长时间浸泡。
3、装配时法兰上的螺栓必须对称、逐步、均匀地拧紧。
4、清洗剂应与球阀中的橡胶件、塑料件、金属件及工作介质(例如燃气)等均相容。
工作介质为燃气时，可用汽油(GB484-89)清洗金属零件。
非金属零件用纯净水或酒精清洗。
5、分解下来的每单个球阀零件可以用浸洗方式清洗。
尚留有未分解下来的非金属件的金属件可采用干净的细洁的浸渍有清洗剂的绸布(为避免纤维脱落粘附在零件上)擦洗。
清洗时须去除一切粘附在壁面上的油脂、污垢、积胶、灰尘等。
6、球阀分解及再装配时必须小心防止损伤零件的密封面，特别是非金属零件，取出O 型圈时宜使用专用工具。
7、清洗后需待被洗壁面清洗剂挥发后(可用未浸清洗剂的绸布擦)进行装配，但不得长时间搁置，否则会生锈、被灰尘污染。
8、新零件在装配前也需清洗干净。
9、使用润滑脂润滑。
润滑脂应与球阀金属材料、橡胶件、塑料件及工作介质均相容。
工作介质为燃气时，可用例如特221润滑脂。
在密封件安装槽的表面上涂一薄层润滑脂，在橡胶密封件上涂一薄层润滑脂，阀杆的密封面及摩擦面上涂一薄层润滑脂
10、装配时应不允许有金属碎屑、纤维、油脂(规定使用的除外)灰尘及其它杂质、异物等污染、粘附或停留在零件表面上或进入内腔。
球阀的安装，球阀安装前的准备
1、前后管道应同轴，两法兰密封面应平行。
管道应能承受球阀的重量，否则管道上必须配有适当的支撑。
2、把阀前后管线吹扫干净，清除掉管道内的油污、焊渣和一切其它杂质。
3、核对球阀的标志，查明球阀完好无损。
将阀全开全闭数次证实其工作正常。
4、拆去球阀两端连接法兰上的保护件。
5、检查阀孔清除可能有的污物，然后清洗阀孔。
阀座与球之间即使仅有微小颗粒的异物也可能会损伤阀座密封面。
球阀安装
1、把球阀装上管线，球阀的任何一端都可装在上游端。
用手柄驱动的球阀可安装在管道上的任意位置。
但带有齿轮箱或气动球阀应直立安装，即安装在水平管道上，且驱动装置处于管道上方。
2、阀法兰与管线法兰间按管路设计要求装上密封垫。
3、法兰上的螺栓需对称、逐次、均匀拧紧。
4、连接气动管线(采用气动驱动器时)。
球阀安装后的检查
1、操作驱动器启闭球阀数次，应灵活无滞涩，证实其工作正常。
2、按管路设计要求对管道与球阀间的法兰结合面进行密封性能检查。
球阀的维修
通则
1、必须先查明球阀上、下游管道确已卸除压力后，才能进行拆卸分解操作。
2、分解及再装配时必须小心防止损伤零件的密封面，特别是非金属零件，取出O 型圈时宜使用专用工具。
3、装配时法兰上的螺栓必须对称、逐步、均匀地拧紧。
4、清洗剂应与球阀中的橡胶件、塑料件、金属件及工作介质(例如燃气)等均相容。
工作介质为燃气时，可用汽油清洗金属零件。
非金属零件用纯净水或酒精清洗。
5、分解下来的单个零件可以用浸洗方式清洗。
尚留有未分解下来的非金属件的金属件可采用干净的细洁的浸渍有清洗剂的绸布(为避免纤维脱落粘附在零件上)擦洗。
清洗时须去除一切粘附在壁面上的油脂、污垢、积胶、灰尘等。
6、非金属零件清洗后应立即从清洗剂中取出，不得长时间浸泡。
7、清洗后需待被洗壁面清洗剂挥发后(可用未浸清洗剂的绸布擦)进行装配，但不得长时间搁置，否则会生锈、被灰尘污染。
8、新零件在装配前也需清洗干净。
9、使用润滑脂润滑。
润滑脂应与球阀金属材料、橡胶件、塑料件及工作介质均相容。
工作介质为燃气时，可用例如特221 润滑脂。
在密封件安装槽的表面上涂一薄层润滑脂，在橡胶密封件上涂一薄层润滑脂，阀杆的密封面及摩擦面上涂一薄层润滑脂。
10、装配时应不允许有金属碎屑、纤维、油脂(规定使用的除外)灰尘及其它杂质、异物等污染、粘附或停留在零件表面上或进入内腔。
一：球阀在线维修
阀杆填料40 或45，O 型密封圈56、112 以及外部零件等的更换可在管线上进行而不需将阀从管线上拆下。
分解顺序按不同驱动装置分述如下：
带手柄的球阀，填料45 的更换：
(1) 关闭球阀上、下游的截断阀。
放气卸除球阀前后管道中的压力。
(2) 使球阀处于全闭状态。
(3) 拧掉螺母52，拆下垫圈75、扳手头74 及手柄47。
(4) 拧掉螺母48，拆下弹簧垫圈49、阀杆限位器66 和填料压盖50。
(5) 取出填料45。
(6) 检查拆下的零件，如有损伤予以修复或更换，将各零件清洗干净。
(7) 擦洗并润滑填料函密封面。
(8) 装入新填料45。
(9) 按分解的逆顺序依次装上填料压盖50、阀杆限位器66、弹簧垫圈49，用螺母48 固紧上述零件。
(10) 再装上扳手头74 及手柄47，装上垫圈75，用螺母52 固紧。
(11) 操作手柄检查球阀的开启关闭灵活性。
(12) 气密性试验。
二：带齿轮箱的球阀
填料45 的更换：
(1) 关闭球阀上、下游的截断阀。
放气卸除球阀前后管路中的压力。
(2) 使球阀处于全闭状态。
(3) 拧掉螺钉10，拆下齿轮箱。
(4) 拧掉螺钉15，拆下驱动器法兰34。
(5) 拧掉螺母48，拆下弹簧垫圈49 及填料压盖50，取出填料45。
(6) 检查拆下的零件，如有损伤，予以修复或更换，将各零件清洗干净。
(7) 清洗并润滑填料函密封面。
(8) 装入新填料45。
(9) 按分解的逆顺序依次装上填料压盖50、弹簧垫圈49，用螺母48 固紧上述零件。
再装上驱动器法兰34 用螺钉15 固紧。
球阀维修维护注意事项
想使球阀拥有较长的使用寿命和免维修期，除了正常的工作条件、保持和谐的温度/压力比，以及合理的腐蚀数据，还将依赖做好以下几个注意因素：
●在球阀关闭状态下，阀体内部依旧存在受压流体。
●维修球阀前，解除管线压力并使阀门处于打开位置。
●球阀维修前，断开电源或气源。
●维修前，将执行机构与支架脱离。
●必须先查明球阀上、下游管道确已卸除压力后，才能进行拆卸分解操作
●分解及再装配时必须小心防止损伤零件的密封面，特别是非金属零件，取出O 型圈时宜使用专用工具
●球阀装配时法兰上的螺栓必须对称、逐步、均匀地拧紧。
●清洗剂应与球阀中的橡胶件、塑料件、金属件及工作介质(例如燃气)等均相容。
工作介质为燃气时，可用汽油清洗金属零件。
非金属零件用纯净水或酒精清洗
●分解下来的单个零件可以用浸洗方式清洗。
尚留有未分解下来的非金属件的金属件可采用干净的细洁的浸渍有清洗剂的绸布(为避免纤维脱落粘附在零件上) 擦洗。
清洗时须去除一切粘附在壁面上的油脂、污垢、积胶、灰尘等
●非金属零件清洗后应立即从清洗剂中取出，不得长时间浸泡
●清洗后需待被洗壁面清洗剂挥发后(可用未浸清洗剂的绸布擦)进行装配，但不得长时间搁置，否则会生锈、被灰尘污染
●新零件在装配前也需清洗干净
●使用润滑脂润滑。
润滑脂应与球阀金属材料、橡胶件、塑料件及工作介质均相容。
工作介质为燃气时，可用例如特221 润滑脂。
在密封件安装槽的表面上涂一薄层润滑脂，在橡胶密封件上涂一薄层润滑脂，阀杆的密封面及摩擦面上涂一薄层润滑脂
●装配时应不允许有金属碎屑、纤维、油脂(规定使用的除外)灰尘及其它杂质、异物等污染、粘附或停留在零件表面上或进入内腔。
(1)、填料处得再锁紧若填料处有微泄发生，须再锁紧阀杆螺母。
注意：不要锁太紧，通常再锁1/4 圈~1 圈，泄露即会停止。
(2)、更换阀座和密封件
(A)、拆卸
使阀处于半开位置，冲洗、清除阀体内外可能存在的危险物质。
关闭球阀，拆掉两边法兰上的连接螺栓和螺母，然后将阀由管线上完全移除。
依序拆卸驱动装置-执行机构、连接支架、防松垫圈、阀杆螺母、蝶形弹片、格南、耐磨片、阀杆填料。
拆卸体盖连接螺栓和螺母，将阀盖与阀体分离，并拿掉阀盖垫圈。
确认球阀在关断位置，这可以将其较容易的从阀体拿出，随后取出阀座。
由阀体中孔向下轻推阀杆直到完全取出，然后取出O 型圈及阀杆下填料。
注意：请谨慎操作，以避免擦伤阀杆表面及阀体填料函密封部位。
(B)、重新组装
清洗和检查拆下零件，强烈推荐用备用零件包更换其阀座及阀盖垫圈等密封件。
按拆卸的相反顺序进行组装。
用规定的扭矩，交叉锁紧法兰连接螺栓。
用规定的扭矩，锁紧阀杆螺母。
安装执行机构后，输入相应的信号通过旋转阀杆带动阀芯旋转，使阀门至打开和关闭位置。
如有可能，请在回装管道前，按相关标准对阀进行压力密封测试和性能测试。
