最新整流电路波形总结(1)

交流电全波整流后的的波形1.引言1.1 概述概述交流电是我们日常生活中常见的电力形式，其特点是电流和电压会周期性地正负变化。

然而，在某些特定的应用领域中，我们需要将交流电转化为直流电。

全波整流是一种常用的电路技术，可以实现这一转化过程。

本文将介绍交流电的概念、全波整流的原理以及整流后的波形特征分析。

通过深入了解全波整流的工作原理和产生的波形特点，我们可以更好地理解其在不同领域中的应用。

在接下来的正文部分，我们将先简要介绍交流电的概念和特点。

然后，我们将详细探讨全波整流电路的工作原理，包括所使用的元器件和电路连接方式。

全波整流电路通过巧妙地利用二极管的导通和截止特性，将交流电转化为单方向的直流电。

在结论部分，我们将对整篇文章进行总结，并分析整流后的波形特征。

全波整流电路将交流电的正半周和负半周都转化为了正向的直流电，因此整流后的波形将更接近直流电信号。

我们将进一步讨论整流电路在哪些应用领域中有着重要的作用，例如电源供应和信号处理等方面。

通过本文的阅读，读者将能够全面了解交流电全波整流后的波形特征，并了解其在实际应用中的重要性。

同时，本文还将为读者提供进一步深入学习和研究的方向，以便更好地掌握和应用这一知识。

1.2文章结构文章结构部分是文章的框架，帮助读者更好地理解文章的内容和逻辑结构。

通过清晰的结构，读者可以更容易地获取文章的主旨和重点。

下面是文章结构部分的内容：文章结构部分的首要目的是提供给读者一个关于文章的整体概述，介绍文章从引言、正文到结论的组成部分。

通过明确的结构，读者可以更好地理解文章的主题和主要论述，并在阅读过程中更好地跟随和理解文章的思路。

在本文中，文章的结构分为三个部分：引言、正文和结论。

引言部分是文章的开端，主要介绍了文章的背景和意义，并提出本文的目的和概述。

这一部分旨在引起读者的兴趣和关注，并使读者对文章的内容有一个初步的了解。

正文部分是文章的核心，通过两个小节（2.1交流电的概念和2.2全波整流的原理），详细介绍了交流电全波整流后的波形的相关概念和原理。

4种整流5种滤波电路总结写在前⾯： 本⽂包含内容： 1、变压电路 2、整流电路 2-1：半波整流电路 2-2：全波整流电路 2-3：桥式整流电路 2-4：倍压整流电路 3、滤波电路 3-1：电容滤波电路 3-2：电感滤波电路 3-3：RC滤波电路 3-4：LC滤波电路 3-5：有源滤波电路 4、整流滤波电路总结 4-1：常⽤整流电路性能对照 4-2：常⽤⽆源滤波电路性能对照 4-3：电容滤波电路输出电流⼤⼩与滤波电容量的关系 4-4：常⽤整流滤波电路计算表基本电路： ⼀般直流稳压电源都使⽤220伏市电作为电源，经过变压、整流、滤波后输送给稳压电路进⾏稳压，最终成为稳定的直流电源。

这个过程中的变压、整流、滤波等电路可以看作直流稳压电源的基础电路，没有这些电路对市电的前期处理，稳压电路将⽆法正常⼯作。

1、变压电路 通常直流稳压电源使⽤电源变压器来改变输⼊到后级电路的电压。

电源变压器由初级绕组、次级绕组和铁芯组成。

初级绕组⽤来输⼊电源交流电压，次级绕组输出所需要的交流电压。

通俗的说，电源变压器是⼀种电→磁→电转换器件。

即初级的交流电转化成铁芯的闭合交变磁场，磁场的磁⼒线切割次级线圈产⽣交变电动势。

次级接上负载时，电路闭合，次级电路有交变电流通过。

变压器的电路图符号见图2-3-1。

2、整流电路 经过变压器变压后的仍然是交流电，需要转换为直流电才能提供给后级电路，这个转换电路就是整流电路。

在直流稳压电源中利⽤⼆极管的单项导电特性，将⽅向变化的交流电整流为直流电。

（1）半波整流电路 半波整流电路见图2-3-2。

其中B1是电源变压器，D1是整流⼆极管，R1是负载。

B1次级是⼀个⽅向和⼤⼩随时间变化的正弦波电压，波形如图 2-3-3（a）所⽰。

0～π期间是这个电压的正半周，这时B1次级上端为正下端为负，⼆极管D1正向导通，电源电压加到负载R1上，负载R1中有电流通过； π～2π期间是这个电压的负半周，这时B1次级上端为负下端为正，⼆极管D1反向截⽌，没有电压加到负载R1上，负载R1中没有电流通过。

电力电子技术整流电路总结篇一：电力电子技术常见的整流电路特点总结电力电子技术常见的整流电路特点总结篇二：电力电子技术重要公式总结单相半波可控整流带电阻负载的工作情况：au1iRdbcde电阻负载的特点：电压与电流成正比，两者波形相同。

触发延迟角：从晶闸管开始承受正向阳极电压起到施加触发脉冲止的电角度,用a表示,也称触发角或控制角。

导通角：晶闸管在一个电源周期中处于通态的电角度，用θ表示。

直流输出电压平均值：1Ud????2U21?cos?2U2sin?td(?t)?(1?cos?)?0.45U22?2(3-1)VT的a移相范围为180?通过控制触发脉冲的相位来控制直流输出电压大小的方式称为相位控制方式简称相控方式。

带阻感负载的工作情况：bcdef阻感负载的特点：电感对电流变化有抗拒作用，使得流过电感的电流不发生突变。

续流二极管数量关系：idVT????id2?（3-5）（3-6）（3-7）iVT?idVdR?????id(?t)?2?id?2d????id2?12?iVdR???2??????id(?t)?id（3-8）2?2dabcdifgV单相半波可控整流电路的特点：1．VT的a移相范围为180?。

2.简单，但输出脉动大，变压器二次侧电流中含直流分量，造成变压器铁芯直流磁化。

3.实际上很少应用此种电路。

4.分析该电路的主要目的建立起整流电路的基本概念。

单相桥式全控整流电路带电阻负载的工作情况:bucdV图3-5单相全控桥式带电阻负载时的电路及波形数量关系：1?22U21?cos?1?cos?Ud??2U(:电力电子技术整流电路总结)2sin?td(?t)??0.9U2???22a角的移相范围为180?。

向负载输出的平均电流值为：（3-9）Ud22U21?cos?U21?cos?id???0.9R?R2R2流过晶闸管的电流平均值只有输出直流平均值的一半，即：(3-11)idVT1U21?cos??id?0.452R2（3-10）流过晶闸管的电流有效值：iVT1?2???1?(2U2U1???sin?t)2d(?t)?2sin2??R?2R2?（3-12）变压器二次测电流有效值i2与输出直流电流i有效值相等：2U2U22?1???。

1、单相半波可控整流电路——阻性负载，触发角α2、单相半波可控整流电路——阻感负载，触发角α3、单相半波可控整流电路——阻感负载有续流二极管，触发角α4、单相桥式全控整流电路——纯阻性负载，触发角α5、单相桥式全控整流电路——带反电动势负载，触发角α6、单相桥式全控整流电路——阻感性负载，触发角α7、单相全波可控整流电路(单相双半波可控整流电路）——阻性负载，触发角α8、单相桥式半控整流电路——阻性负载，触发角α9、单相桥式半控整流电路——阻感负载，有续流二极管，触发角α10、单相桥式半控整流电路另一种接法1、三相半波可控整流电路——纯阻性负载R 1）纯电阻负载，触发角为0度2）纯阻性负载，触发角30度3）纯阻性负载，触发角大于30度电流断续，以60度为例2、三相半波可控整流电路——阻感负载1）阻感负载，触发角60度（当触发角α≤30° 时，整流电压波形与纯阻性负载时相同，因为两种负载情况下，负载电流均连续）。

3、三相桥式全控整流电路1）纯电阻负载，触发角0度纯阻性负载，0度触发角时晶闸管工作情况2）纯阻性负载，触发角30度3）纯阻性负载，触发角60度4）纯阻性负载，触发角90度5）阻感负载，触发角0度6）阻感负载，触发角30度7）阻感负载，触发角90度4、考虑变压器漏感时的三相半波可控整流电路及波形各种整流电路换相压降和换相重叠角的计算5、电容滤波的不可控整流电路（单相桥式整流电路）6、感容滤波的二极管整流电路7、带平衡电抗器的双反星型可控整流电路触发角为0度时，两组整流电压电流波形平衡电抗器作用下输出电压的波形和电抗器上的电压波形平衡电抗器作用下，两个晶闸管同时导通的情况当触发角为30度、60度、90度时，双反星形电路的输出电压波形8、多重化整流电路（并联多重联结的12脉波整流电路）9、移相30度串联2重联结电路移相30度串联2重联结电路电流波形三相桥式整流电路工作于有源逆变状态时的电压波形。

整流滤波电路桥式整流滤波电路一：[整流滤波电路]几种滤波整流电路的介绍总结（一）一、有源滤波电路为了提高滤波效果，解决π型RC滤波电路中交、直流分量对R的要求相互矛盾的问题，在RC电路中增加了有源器件-晶体管，形成了RC有源滤波电路。

常见的RC有源滤波电路如图Z0716所示，它实质上是由C1、Rb、C2组成的π型RC滤波电路与晶体管T组成的射极输出器联接而成的电路。

该电路的优点是：1．滤波电阻Rb 接于晶体管的基极回路，兼作偏置电阻，由于流过Rb 的电流入很小，为输出电流Ie的1／（1＋β），故Rb可取较大的值（一般为几十k Ω），既使纹波得以较大的降落，又不使直流损失太大。

2．滤波电容C2接于晶体管的基极回路，便可以选取较小的电容，达到较大电容的滤波效果，也减小了电容的体积，便于小型化。

如图中接于基极的电容C2 折合到发射极回路就相当于（1＋β）C2的电容的滤波效果（因ie = （1+ β ）ib之故）。

3．由于负载凡接于晶体管的射极，故RL上的直流输出电压UE≈UB，即基本上同RC无源滤波输出直流电压相等。

这种滤波电路滤波特性较好，广泛地用于一些小型电子设备之中。

二、复式滤波电路复式滤波电路常用的有LCГ型、LCπ型和RCπ 型3种形式，如图Z0715所示。

它们的电路组成原则是，把对交流阻抗大的元件（如电感、电阻）与负载串联，以降落较大的纹波电压，而把对交流阻抗小的元件（如电容）与负载并联，以旁路较大的纹波电流。

其滤波原理与电容、电感滤波类似，这里仅介绍RCπ型滤波。

图Z0715（c）为RCπ型滤波电路，它实质上是在电容滤波的基础上再加一级RC滤波电路组成的。

其滤波原理可以这样解释：经过电容C1滤波之后，C1两端的电压包含一个直流分量与交流分量，作为RC2滤波的输入电压。

对直流分量而言，C2 可视为开路，RL上的输出直流电压为：对于交流分量而言，其输出交流电压为：若满足条件则有由式可见，R愈小，输出的直流分量愈大；由式可见，RC2愈大，输出的交流分量愈小。

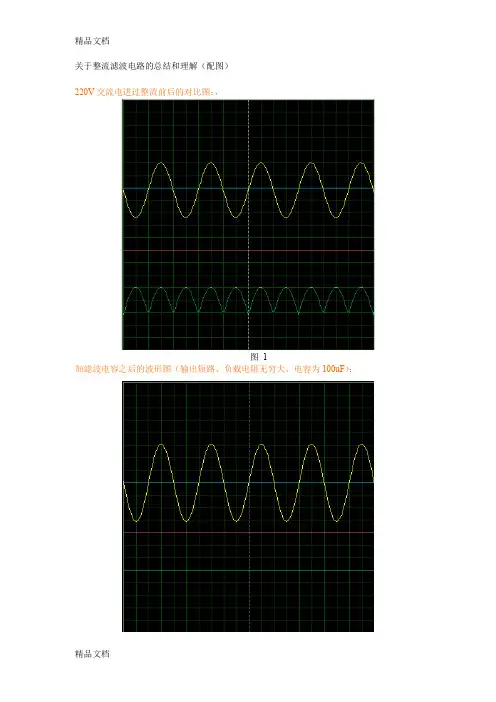

关于整流滤波电路的总结和理解（配图）
220V交流电进过整流前后的对比图：，
图1
加滤波电容之后的波形图（输出短路、负载电阻无穷大、电容为100uF）：
图中绿色线为滤波之后的电压输出，基本为直流，波纹很小！（输入电压为220V，输出的直流电压为311V左右，为输入电压的1.414倍）
当负载电阻为400、滤波电容为100uF时的输出波形图：
明显可以看的到波纹很明显（输入电压为220V，此时的输出电压为277V左右，为输入电
压的1.2倍左右）
当负载电阻为100，电容仍为100uF时：
可以看出波纹更加明显（输出的电压为200左右）注：具体的电压和波纹计算公式见笔记和参考模电书
所选的测试电路：。

整流电路总结整流电路是将沟通电能变为直流电能供应直流用电设备。

它可以从各个角度进行分类，主要的分类方法有：按组成的器件可分为不行控、半控、全控三种；按电路结构可以分为桥式电路和零式电路；按沟通输入相数可分为单相电路和多相电路，其中多相电路在实际应用中乂以三相电路居多。

1单相整流与三相整流区分及其应用单相整流与三相整流区分如下表lo由上表可知，单相整流沟通输入相数为，三相整流沟通输入相数为3；单相整流输出电压波形幅度大，三相整流输出电压波形幅度小。

单相整流主要应用于小功率场合，三相整流应用于大功率场合。

例如某用电设备一相电流为60A,电线要用10平方（皇米）以上，分开三相则每相为20A, 电线用4平方就可以了。

2半波、全波和桥式整流各自的特点和区分以单相整流电路为例。

单相半波整流电路有如下特点：①电路简洁，使用器件少；②无滤波电路时，整流电压的直流重量较小，最大为0.45"2；③整流电压脉动大；④变压器利用率低。

单相全波整流电路有如下特点：①使用的整流器件比半波整流时多一倍，变压器带中心抽头；②无滤波电路时，整流电压的直流重量较小，最大为0.9,2；③整流电压脉动较小，比半波整流小一倍；④变压器利用率比半波整流高；⑤整流器件所受的反向电压较高。

三相桥式整流电路又如下特点：①使用的整流器件比全波多一倍②无滤波电路时，整流电压的直流重量较小，最大为2.34“2；③整流电压脉动与全波整流相同；④每个整流器件所受到的反向电压为电源电压峰值；⑤变压器利用率较全波整流高。

上述三种电路中，由于单相半波整流电路中变压器二次侧存在直流重量，会造成变压器贴心直流磁化，影响变压器的正常工作。

在其余两种整流电路上不存在直流磁化现象。

从图1典型的磁化曲线上可以看出：当磁场的强度增加时，磁芯被磁化的程度是随着增加的，但当接着减小磁场强度时，磁化的程度并不从上升时的曲线关系返回，而是当磁场强度降到。

时还有剩磁。

这叫磁滞现象，必需用反向施加磁图1基本磁化曲线当磁场强度很大时磁化的程度不再随着磁场强度的增高而增高可，这叫做磁饱和现象。

整流电路波形总结(1) -标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII1、单相半波可控整流电路——阻性负载，触发角2、单相半波可控整流电路——阻感负载，触发角3、单相半波可控整流电路——阻感负载有续流二极管，触发角4、单相桥式全控整流电路——纯阻性负载，触发角5、单相桥式全控整流电路——带反电动势负载，触发角6、单相桥式全控整流电路——阻感性负载，触发角7、单相全波可控整流电路(单相双半波可控整流电路）——阻性负载，触发角8、单相桥式半控整流电路——阻性负载，触发角9、单相桥式半控整流电路——阻感负载，有续流二极管，触发角10、单相桥式半控整流电路另一种接法1、三相半波可控整流电路——纯阻性负载R 1）纯电阻负载，触发角为0度2）纯阻性负载，触发角30度3）纯阻性负载，触发角大于30度电流断续，以60度为例2、三相半波可控整流电路——阻感负载1）阻感负载，触发角60度（当触发角时，整流电压波形与纯阻性负载时相同，因为两种负载情况下，负载电流均连续）。

3、三相桥式全控整流电路1）纯电阻负载，触发角0度纯阻性负载，0度触发角时晶闸管工作情况2）纯阻性负载，触发角30度3）纯阻性负载，触发角60度4）纯阻性负载，触发角90度5）阻感负载，触发角0度6）阻感负载，触发角30度7）阻感负载，触发角90度4、考虑变压器漏感时的三相半波可控整流电路及波形各种整流电路换相压降和换相重叠角的计算5、电容滤波的不可控整流电路（单相桥式整流电路）6、感容滤波的二极管整流电路7、带平衡电抗器的双反星型可控整流电路触发角为0度时，两组整流电压电流波形平衡电抗器作用下输出电压的波形和电抗器上的电压波形平衡电抗器作用下，两个晶闸管同时导通的情况当触发角为30度、60度、90度时，双反星形电路的输出电压波形8、多重化整流电路（并联多重联结的12脉波整流电路）9、移相30度串联2重联结电路移相30度串联2重联结电路电流波形三相桥式整流电路工作于有源逆变状态时的电压波形 u ab u ac u bc u ba u cau cb u ab u ac u bc u ba u ca u cb u ab u ac u bc u ba u ca u cb u ab u ac u bc u a u b u c u a u b u c u a u b u c u a u b u 2u d ωtO ωtO β =π4β =π3β =π6β =π4β =π3β =π6ωt 1ωt 3ωt 2。

整流电路知识点总结一、整流电路的概念。

1. 定义。

- 整流电路是将交流电转换为直流电的电路。

其基本原理是利用二极管等具有单向导电性的电子元件，使交流电的正半周或负半周通过，从而在负载上得到单方向的脉动直流电。

2. 作用。

- 在电子设备中，许多电路需要直流电源供电，如电子计算机、通信设备、各种电子仪器等。

而市电提供的是交流电，整流电路就是将交流市电转换为适合这些设备使用的直流电的关键电路部分。

二、常见的整流电路类型。

（一）半波整流电路。

1. 电路结构。

- 由一个二极管和负载电阻组成。

交流电源的一端连接二极管的阳极，另一端连接负载电阻的一端，负载电阻的另一端与二极管的阴极相连。

2. 工作原理。

- 在交流电源的正半周时，二极管处于正向偏置状态，电流可以通过二极管流经负载电阻，在负载电阻上产生电压降。

而在交流电源的负半周时，二极管处于反向偏置状态，电流不能通过二极管，负载电阻上没有电流通过。

这样，在负载电阻上就得到了单向的脉动直流电压，其输出电压的波形是输入交流电压正半周的一部分，负半周被削去，所以称为半波整流。

3. 输出电压计算。

- 设输入交流电压的有效值为U_2，则半波整流电路输出电压的平均值U_O 为U_O=0.45U_2。

4. 优缺点。

- 优点：电路简单，使用的元件少，成本低。

- 缺点：输出电压脉动大，直流成分低，电源利用率低，只利用了交流电源的半个周期。

（二）全波整流电路。

1. 电路结构。

- 有两种常见结构，一种是使用两个二极管和一个中心抽头的变压器；另一种是使用四个二极管组成的桥式整流电路。

- 在中心抽头变压器全波整流电路中，变压器的次级绕组有中心抽头，将次级绕组分为两个相等的部分。

两个二极管分别连接在次级绕组的两端与负载电阻之间，且二极管的阴极连接在一起作为输出的正极，变压器中心抽头作为输出的负极。

- 桥式整流电路由四个二极管D1 - D4组成。

交流电源的两端分别连接到桥式电路的一对对角线上，负载电阻连接在另外一对对角线上。

1、单相半波可控整流电路——阻性负载，触发角α2、单相半波可控整流电路——阻感负载，触发角α3、单相半波可控整流电路——阻感负载有续流二极管，触发角α4、单相桥式全控整流电路——纯阻性负载,触发角α5、单相桥式全控整流电路——带反电动势负载,触发角α6、单相桥式全控整流电路——阻感性负载，触发角α7、单相全波可控整流电路(单相双半波可控整流电路）——阻性负载,触发角α8、单相桥式半控整流电路-—阻性负载,触发角α9、单相桥式半控整流电路-—阻感负载，有续流二极管，触发角α10、单相桥式半控整流电路另一种接法1、三相半波可控整流电路——纯阻性负载R 1）纯电阻负载,触发角为0度2）纯阻性负载,触发角30度3)纯阻性负载，触发角大于30度电流断续，以60度为例2、三相半波可控整流电路——阻感负载1）阻感负载，触发角60度（当触发角α≤30° 时，整流电压波形与纯阻性负载时相同，因为两种负载情况下,负载电流均连续）。

3、三相桥式全控整流电路1)纯电阻负载，触发角0度纯阻性负载，0度触发角时晶闸管工作情况2）纯阻性负载,触发角30度3）纯阻性负载,触发角60度4）纯阻性负载，触发角90度5）阻感负载，触发角0度6）阻感负载,触发角30度7）阻感负载，触发角90度4、考虑变压器漏感时的三相半波可控整流电路及波形各种整流电路换相压降和换相重叠角的计算5、电容滤波的不可控整流电路（单相桥式整流电路)6、感容滤波的二极管整流电路7、带平衡电抗器的双反星型可控整流电路触发角为0度时，两组整流电压电流波形平衡电抗器作用下输出电压的波形和电抗器上的电压波形平衡电抗器作用下，两个晶闸管同时导通的情况当触发角为30度、60度、90度时，双反星形电路的输出电压波形8、多重化整流电路(并联多重联结的12脉波整流电路）9、移相30度串联2重联结电路移相30度串联2重联结电路电流波形三相桥式整流电路工作于有源逆变状态时的电压波形。

第1篇一、实验概述本次实验主要研究了整流电路的波形特性，通过搭建单相半波整流电路和单相桥式全波整流电路，分析了不同整流电路的输出波形、纹波系数、效率等指标。

实验过程中，我们对电路进行了多次测量和调整，以确保实验结果的准确性。

二、实验目的1. 研究单相半波整流电路和单相桥式全波整流电路的波形特性；2. 分析不同整流电路的纹波系数、效率等指标；3. 掌握整流电路的搭建、调试和测量方法。

三、实验原理1. 单相半波整流电路：利用二极管的单向导电特性，将交流电压转换为脉动直流电压；2. 单相桥式全波整流电路：由四个二极管组成，将交流电压转换为脉动直流电压，具有更高的输出电压和效率。

四、实验结果与分析1. 单相半波整流电路（1）输出波形：实验结果显示，单相半波整流电路的输出波形为单向脉动直流电压，电压幅值为输入交流电压的峰值；（2）纹波系数：纹波系数为输出电压有效值与峰值之比，实验测得纹波系数约为1.21；（3）效率：实验测得单相半波整流电路的效率约为40%。

2. 单相桥式全波整流电路（1）输出波形：实验结果显示，单相桥式全波整流电路的输出波形为单向脉动直流电压，电压幅值为输入交流电压的峰值；（2）纹波系数：纹波系数为输出电压有效值与峰值之比，实验测得纹波系数约为0.94；（3）效率：实验测得单相桥式全波整流电路的效率约为80%。

五、结论1. 单相桥式全波整流电路相较于单相半波整流电路，具有更高的输出电压和效率，纹波系数更低；2. 在实际应用中，应根据具体需求选择合适的整流电路，以实现最佳性能；3. 本实验验证了整流电路的搭建、调试和测量方法，为后续相关实验提供了参考。

六、建议1. 在整流电路中，可适当增加滤波电路，以降低纹波系数，提高输出电压的稳定性；2. 在实验过程中，注意电路的安全性，确保实验顺利进行；3. 进一步研究整流电路在其他领域的应用，如电力电子、新能源等。

第2篇一、实验目的本次实验旨在通过实际操作和数据分析，深入了解整流电路的工作原理，掌握整流波形的产生过程，以及不同整流电路对波形的影响。

整流波形实验报告结论1. 实验目的本实验旨在通过实验观察和分析，掌握整流电路的工作原理、整流波形的特点以及其在实际电路中的应用。

2. 实验步骤与结果本实验采用了半波整流电路和全波整流电路进行实验。

实验中我们使用万用表记录了不同电路的输入电压、输出电压和输出电流，并通过示波器观察到了不同电路的整流波形。

2.1 半波整流电路半波整流电路仅将输入信号的正半周期通过，而将负半周期屏蔽。

实验中我们选择了一个交流信号作为输入信号，并通过一个二极管和负载电阻构建了半波整流电路。

结果显示，在半波整流电路中，输出电压的波形为一个半正弦波，即仅有正半周存在。

在电阻负载电流方面，电流振幅为输入电流振幅的一半。

2.2 全波整流电路相比于半波整流电路，全波整流电路能够将输入信号的正、负半周期都通过。

实验中我们采用了一个中心引线变压器、两个二极管和负载电阻构建了全波整流电路。

结果显示，在全波整流电路中，输出电压的波形为连续的正半周，即完整的正弦波。

在电阻负载电流方面，电流振幅等于输入电流振幅的一倍。

3. 结论通过以上实验步骤和测量结果，我们得出以下结论：1. 半波整流电路仅将输入信号的正半周通过，负半周被屏蔽。

2. 半波整流电路的输出电压波形为一个半正弦波，即仅有正半周存在。

3. 半波整流电路的负载电流振幅为输入电流振幅的一半。

4. 全波整流电路能够将输入信号的正、负半周都通过。

5. 全波整流电路的输出电压波形为连续的正半周，即完整的正弦波。

6. 全波整流电路的负载电流振幅等于输入电流振幅的一倍。

这些结论表明，半波整流电路和全波整流电路对输入信号进行了不同程度的处理，从输入信号波形到输出信号波形的改变中体现了整流电路的工作原理和特点。

在实际的电路设计和应用中，我们可以根据需要选择合适的整流电路来实现所需的信号处理功能。

4. 实验心得通过本次实验，我更加深入地了解了整流电路的工作原理和特点。

实验给我提供了一个实际操作的机会，使我能够亲自观察到整流电路的波形变化，并通过测量数据得出结论。

单相全波整流电路的输出波形
单相全波整流电路是一种常见的电源电路，在实际电路应用中得到了广泛的应用。

该电路可以将交流电信号转换为直流电信号，以便用于各种设备的供电。

在单相全波整流电路中，输出波形对电路的性能和稳定性具有重要影响。

本文将对单相全波整流电路的输出波形进行详细介绍。

单相全波整流电路的输出波形主要包括正半周输出波形和负半
周输出波形。

正半周输出波形是指在交流电信号的正半周期间，电路输出的电压波形；负半周输出波形是指在交流电信号的负半周期间，电路输出的电压波形。

在单相全波整流电路中，正半周输出波形和负半周输出波形的特点不同。

正半周输出波形通常具有比较平稳的特点。

当交流电信号的幅值大于电路的阈值电压时，输出电压会在正半周期间实现全波整流，电压峰值等于交流电信号的幅值。

当交流电信号的幅值小于电路的阈值电压时，输出电压将变为零。

在正半周输出波形中，电路的电阻和负载电阻对输出电压的幅值和形状也有影响。

负半周输出波形相对来说变化较大，由于负半周电流的流动方向与电平的变化方向相反，因此在负半周期间，电路中的二极管将被反向偏置，输出电压将变为零。

当交流电信号的幅值大于电路的阈值电压时，输出电压将出现全波整流，但此时输出波形的峰值仅为交流电信号幅值的一半。

如果负载电阻较大，电路的电阻对负半周输出波形的形状和幅值也有很大的影响。

总之，单相全波整流电路的输出波形对电路的性能和稳定性具有重要的影响。

通过对输出波形的分析和优化，可以提高电路的效率和稳定性，使其更适用于实际应用。

桥式整流电压波形桥式整流电压波形是一种常用的电路形式，用于将交流电转换为直流电。

它通过四个二极管和一个负载电阻组成，能够实现对交流电的双向整流。

本文将详细介绍桥式整流电压波形的原理和特点。

一、桥式整流电路的原理桥式整流电路由四个二极管组成，其中两个二极管连接在交流电源的两个输出端，另外两个二极管连接在负载电阻的两端。

交流电源的正负两个半周期分别经过两个二极管，经过负载电阻后形成一个单向的直流电压输出。

在正半周期中，交流电源的正极连接到二极管D1，负极连接到二极管D2。

二极管D1导通，二极管D2截止，电流通过负载电阻流向接地点，形成正向的直流电压输出。

在负半周期中，交流电源的正极连接到二极管D4，负极连接到二极管D3。

二极管D4导通，二极管D3截止，电流通过负载电阻流向接地点，仍然形成正向的直流电压输出。

二、桥式整流电压波形的特点1. 正向半周期输出桥式整流电压波形的特点之一是在正向半周期中，输出电压为正向的直流电压。

这是由于二极管的导通特性决定的。

二极管在正向偏置时，会导通，使得正向半周期的电流能够通过负载电阻，形成正向的直流电压输出。

2. 反向半周期输出在反向半周期中，输出电压为零。

这是由于二极管的阻断特性决定的。

二极管在反向偏置时，会阻断，使得反向半周期的电流无法通过负载电阻，输出电压为零。

3. 单向整流桥式整流电压波形的另一个特点是单向整流。

由于二极管的导通特性，使得交流电源的正负半周期分别通过不同的二极管，只有一个方向的电流能够通过负载电阻，从而实现了单向整流。

4. 平稳输出桥式整流电压波形的输出电压相对平稳。

由于交流电源的正负半周期分别通过两个二极管，二极管的导通特性使得输出电压的波动较小，能够提供相对稳定的直流电压输出。

5. 高效能转换桥式整流电压波形的效能转换相对较高。

由于采用了四个二极管进行整流，使得整个电路的负载电压降低，能够有效减少能量的损耗，提高能量转换的效率。

总结：桥式整流电压波形是一种常用的将交流电转换为直流电的电路形式。

二极管全桥整流波形
二极管全桥整流电路是一种将交流电（AC）转换为直流电（DC）的电路。

在这种电路中，四个二极管被用来构建一个“桥”，允许交流电的正负半周都能通过整流器并转换为直流电。

在理想情况下，全桥整流器的输出是一个平滑的直流波形。

然而，在实际应用中，由于二极管的非线性特性和电路元件的阻抗，输出波形可能会有一些脉动或纹波。

这些脉动或纹波是交流成分残留在直流输出中的结果。

具体来说，当交流输入电压为正时，上桥臂的两个二极管导通，而下桥臂的两个二极管截止。

此时，输出电压等于输入电压。

当交流输入电压为负时，情况相反，下桥臂的两个二极管导通，而上桥臂的两个二极管截止。

此时，输出电压等于输入电压的相反数。

因此，无论输入电压的极性如何，输出电压总是正的，从而实现了整流功能。

为了减小输出波形中的脉动或纹波，通常会在整流器后添加一个滤波器，如电容滤波器或电感滤波器。

这些滤波器可以平滑输出电压，使其更接近理想的直流波形。

总之，二极管全桥整流电路的输出是一个带有一定脉动或纹波的直流波形。

通过添加适当的滤波器，可以进一步平滑输出波形，提高直流输出的质量。
