水泵与泵站复习题一、填空题1、液体质点在离心泵叶轮内受到力作用、在轴流泵叶轮内受到力作用、在混流泵内受到力作用。

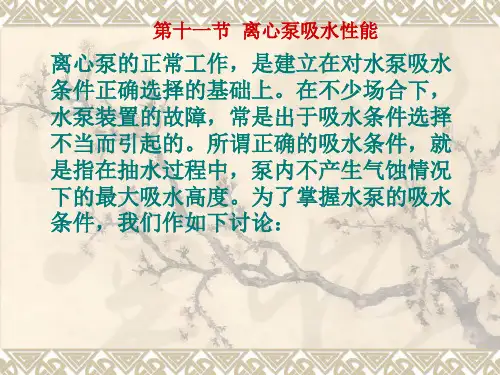

2、离心泵的吸水性能通常用和来衡量3、叶片泵按叶片弯曲程度可分为、、，而离心泵大多采用叶片。
4、叶轮内液体的运动是一种复合圆周运动，液体质点的速度是可以用、和表示。
5、若两台水泵满足和，则成为工况相似的水泵，符合叶轮相似定律。
6、按照泵机组设置的位置和地面的相对标高关系，给水泵站可以分为、和三种类型。
7、按进水方式不同，叶轮可分为叶轮和叶轮。
8、叶片式泵或风机按其叶片弯曲形状可分为、和三种，而离心泵或风机大都采用叶片。
9、泵的扬程有两部分能量组成，分别为和。
10、排水泵站的基本组成包括：、、、和。
11、雨水泵站的特点是，；因此，大多采用泵，有时也采用泵。
12、泵叶轮相似定律是基于和，凡是满足该条件的两台泵成为泵。
二、单项选择题1、图解法求离心泵装置的工况点时，当水泵装置的管道上所有闸门全开，那么，水泵的特性曲线与管路的特性曲线相交的点M点就称为该装置的（）(A)极限工况点(B)平衡工况点(C)相对工况点(D)联合工况点2、两台同型号水泵并联工作时，并联后在并联工况点上的出水量与一台泵单独工作时出水量相比( )(A)成倍数增加(B)增加幅度不明显(C)大幅度增加，但不是成倍增加(D)不增加3、与低比转数的水泵相比，高比转数的水泵具有( )(A) 流量小、扬程高(B) 流量小、扬程低(C) 流量大、扬程低(D) 流量大、扬程高4、给水泵站的吸水管进口在最低水面以下的淹没深度不小于0.5~1.0米，其目的是为了保证水泵吸水管路（）A.不积气B. 不吸气C. 不漏气D.不产生水锤5、排水泵站的基本组成包括：机器间、集水池、格栅、辅助间，有时还附设有( )(A) 控制室(B) 变电所(C) 值班室(D) 检修间6、从图解法求得的离心泵装置的工况点来看，如果水泵装置在运行中，管道上所有闸门全开，那么，水泵的特性曲线与管路的特性曲线相交的点M点就称为该装置的( )。
泵与泵站（姜乃昌）精彩试题论述题11.试述离⼼式⽔泵减漏环的作⽤及常见类型。
答：作⽤：减少回流，承受摩损。
常见类型：单环型，双环型，双环迷宫型。
12.单级单吸式离⼼泵可采⽤开平衡孔的⽅法消除轴向推⼒，试述其作⽤原理及优缺点。
答：在叶轮后盖板上开平衡孔并在后盖板与泵壳之间加装减漏环。
压⼒⽔经减漏环时压⼒下降，并经平衡孔流回叶轮中，使叶轮后盖板的压⼒与前盖板相近，这样即消除了轴向推⼒。
优点：结构简单，容易实⾏。
缺点：叶轮流道中的⽔流受到平衡孔回流⽔的冲击，使⽔⼒条件变差，⽔泵效率有所降低。
13.为什么离⼼泵的叶轮⼤都采⽤后弯式（β2＜90°）叶⽚。
答：后弯式叶⽚其Ｑ－Ｎ曲线上升平缓，有利于配⽤电机的运⾏。
另外，后弯式叶⽚叶槽弯度⼩，⽔⼒损失⼩，有利于提⾼⽔泵效率。
因此，离⼼泵⼤都采⽤后弯式叶⽚。
14.为什么⼀般情况下离⼼式⽔泵要闭阀启动⽽轴流式⽔泵要开阀启动？答：⼀般离⼼泵随流量的增加轴功率增加，零流量时轴功率最⼩，⽽轴流式⽔泵随流量增加⽽轴功率减⼩，零流量时轴功率最⼤。
故离⼼泵要闭阀启动⽽轴流式⽔泵要开阀启动。
以达到轻载启动得⽬的。
15.轴流泵为何不宜采⽤节流调节？常采⽤什么⽅法调节⼯况点？答：轴流泵Ｑ－η曲线呈驼峰形，也即⾼效率⼯作范围很⼩，流量在偏离设计⼯况不远处效率就下降很快。
因此不宜采⽤节流调节。
轴流泵⼀般采⽤变⾓调节来改变其性能曲线，从⽽达到改变⼯况点的⽬的。
单项选择题1.下列泵中哪⼀种是叶⽚式泵Ａ.混流泵；Ｂ. 活塞泵；Ｃ. 齿轮泵；Ｄ. ⽔环式真空泵。
2.下列泵中那些属于叶⽚式Ａ. 离⼼泵；Ｂ. 轴流泵；Ｃ. 齿轮泵; Ｄ. ⽔射泵; Ｅ. 混流泵；Ｆ. 旋涡泵；Ｇ. ⽔环式真空泵。
3.⽔泵性能参数中的额定功率是指⽔泵的Ａ.有效功率；Ｂ. 轴功率；Ｃ. 配⽤电机功率；Ｄ. 配⽤电机的输出功率。
4.与低⽐转数的⽔泵相⽐,⾼⽐转数的⽔泵具有Ａ. 较⾼扬程、较⼩流量; Ｂ. 较⾼扬程、较⼤流量;Ｃ. 较低扬程、较⼩流量; Ｄ. 较低扬程、较⼤流量。
水泵与泵站知识点总结（一）1．按出水方向不同，泵分为三种：受离心作用的径向流的叶轮为离心泵，受轴向提升力作用的轴向流的叶轮为轴流泵，同时受两种力作用的斜向流的叶轮为混流泵。
2．离心泵装置最常见的调节是阀调节，就是通过改变水泵出水阀门的开启度进行调节。
关小阀门，管道局部阻力增大，.管道特性曲线变陡，出水量逐渐减小。
对于出水管路安装闸阀的水泵装置来说，把闸阀关小时，在管路中增加了局部阻力，则管路特性曲线变陡，其工况点就沿着水泵的Q～H曲线向左上方移动。
闸阀关得越小，增加的阻力越大，流量就变得越小。
这种通过关小闸阀来改变水泵工况点的方法，称为节流调节或变阀调节。
3．泵是输送和提升液体的机器，它把原动机的机械能转化为被输送液体的能量，使液体获得动能和势能。
4．射流泵的工作性能一般可用下列参数表示：①流量比=被抽液体流量／工作液体流量；②压头（力）比=射流泵扬程／工作压力；③断面比=喷嘴断面／混合室断面。
5．射流泵关于吸入室的构造，应保证l值的调整范围，同时使吸水口位于喷口的后方，射流泵吸水口处被吸水的流速不能太大，务使吸入室内真空值Hs ＜7mH2O。
6．真空泵引水启动水泵时，水泵引水时间在3min之内。
7．根据出水角的大小可将叶片分为后弯式、径向式、前弯式三种。
离心泵的叶轮，大部分是后弯式叶片。
后弯式叶片的流道比较平缓，弯度小，叶槽内水力损失较小，有利于提高泵的效率。
根据出水角的大小可将叶片分为后弯式、径向式、前弯式三种。
当均小于90°时，叶片与旋转方向呈后弯式叶片；当=90°时，叶片出口是径向的；当大于90°时，叶片与旋转方向呈前弯式叶片。
8．泵是输送和提升液体的机器，它把原动机的机械能转化为被输送液体的能量，使液体获得动能或势能。
离心泵的基本构造由六部分组成，分别是叶轮、泵体、泵轴、轴承、密封环和填料函。
离心泵的主要过流部件有吸水室、叶轮和压水室。
离心泵的基本性能，通常用6个性能参数来表示：①流量Q；②扬程H；③轴功率N；④效率η；⑤转速n；⑥允许吸上真空高度Hs或汽蚀余量。
泵的工作原理与性能一、泵的工作原理泵按工作原理与性能可分为离心泵、轴流泵、容积泵、混流泵、旋涡式泵、真空泵、射水泵、水击泵等。
一）离心泵离心泵主要是靠叶轮旋转时带动周围的水一起旋转，使液体产生惯性离心力而工作的。
所以叫离心泵，离心力与物体的质量m，旋转半径R，旋转角度3 有关，若用F代表离心力，它们有这样的关系：F=m3 2R。
泵的主要工作部件有叶轮，其上有一定数目的叶片，叶轮固定于轴上，由轴带动旋转；泵壳为一螺壳形扩散室，称为蜗壳，它静止不动，泵吸入口与吸入管相连，排出口与排出阀相连接。
离心泵工作之前首先要在吸入管路和泵内充满所输送的液体，当叶轮旋转时，拔动叶轮内的液体一起旋转，液体就获得了能量，因离心力而从叶轮内甩出。
甩出的液体经过蜗壳，扩散管，再从排出管排走。
与此同时，叶轮内产生真空，而吸入液面的液体在外压（大气压或其他压力）下，经过吸入管路被压入叶轮内。
由于叶轮是连续而均匀地旋转的，所以液体连续而均匀地被甩出和吸入。
离心泵工作时泵内不能有空气存在。
因为气体重度小，旋转时产生的离心力就小，在叶轮中难以造成必要的真空，也就无法将重度大液体吸入泵中。
因此在泵启动前，必须使泵和吸入系统充满液体，工作中吸入系统也不能漏空气，这是离心泵正常工作必须具备的条件。
离心泵按叶轮吸入方式可分为单吸式和双吸式。
前者为液体从一侧进入叶轮。
该泵结构简单，制造容易，但叶轮两边所受液体的总压力及受力面不等，存在轴向推力。
如电厂中常用的给水泵就属于这一类。
后者为液体从两侧进入叶轮。
该泵构造复杂，制造困难，且固叶轮两面吸入，在汇合处有冲击现象。
离心泵按叶轮数目来分可分为单级和多级高心泵，前置泵只有一个叶轮，属单级泵，其扬程较低。
给水泵由六级叶轮串联工作，属多级泵，它可获得较高扬程。
二）轴流泵轴流泵主要是利用叶轮旋转时产生的推力来工作的。
叶片转动，使空气向前推的力叫推力。
当流体绕过翼型时，在翼型的头部A点处分离成两股，分别绕过翼型的上下表面后在尾部B点汇合后流出去。
思考题与习题3-1 水泵的基本性能参数有哪几个？它们是如何定义的？3-2 一离心泵装置，转速n=1450r/min，运行扬程H=25m，流量Q=180m3/h，泄露量q为5.2m3/h时，轴功率N=14.67kW，机械效率ηM=95.2%，试求：①水泵的有效功率；②水泵效率η；③水泵的容积效率ηv；④水泵的水力效率ηh。
3-3 简述高速旋转的叶轮叶槽内液流质点的运动情况。
3-4 试讨论叶片泵基本方程式的物理意义。
3-5 水泵效率包括那三种？它们的意义是什么？根据其能量损失的原因，试述提高水泵效率的途径。
3-6 现有离心泵一台，量测其叶轮外径D2=280mm，宽度b2=40mm，出水角β2=30°。
假设此泵转速n=1450r/min，试绘制其Q T～H T理论特性曲线。
3-7 什么是泵的性能曲线？轴流泵的性能曲线与离心泵的性能曲线相比有何差异？使用时应注意什么问题？3-8 什么是工况相似泵，工况相似泵性能参数之间有何关系？3-9 试述比转数n s的物理意义与实用意义？为什么它可以用来对泵进行分类？计算n s时应遵循哪些规定？3-10 同一台泵，在运行中转速由n1变为n2，试问其比转数n s值是否发生相应的变化？为什么？1)不发生变化2）比转速n s是水泵在高校段内的综合特征数，即有效功率Nu=735.6W，扬程H m=1mH2O时，与它相似的模型泵转数，是由叶轮的形式尺寸所决定的，它只是描述水泵在高效段范围内其性能的特征数，因此不随转数变化而改变。
、证明：转速有n 1变为n 2，令：a n n =21，由比例律 3-11 在产品的试制中，一台模型离心泵的尺寸为实际泵的1/4倍，并在转速n =730r/min 时进行试验。
此时，量出模型泵的设计工况出水量Q m =11L/s ，扬程H m =0.8m 。
如果模型泵与实际泵的效率相等。
试求：实际泵在n =960r/min 时的设计工况流量与扬程。
六、计算题 (4小题，共50分)：1.已知某12SH 型离心泵的额定参数为Q=730 m 3/h ，H=10m ，n=1450 r/min 。
试计算其比转数。
（本小题10分）解：30010360012731145065.365.34343=⨯==HQ n n s 答：（略）解v 1=h f 1h f 2H ST H KW QH N u 16.10500.6716.081.9=⨯⨯==γ （2分）KW N N u23.1507.016.105===η（2分）答：（略）4.性曲线2350030Q H +=mm D 3002=时的(Q ～H )试图解计算：(1).1Q 与1H 值，(2).下降%10时其直径2D '应降为多少? 的曲线，计算结果不修正）（15分）[解]: (1)图解得交点Ａ（40.2，38.28）即ＱＡ (2)、流量下降33.3%ＱＢ=（1-0.333），Ｑ=26.93L/s相似功况抛物线方程为22222203129.093.2669.22Q Q Q Q H KQ H B B ==== ………（2分）(3)、绘制H=KQ 2曲线：H=KQ 2曲线与（Q —H ）曲线的交点为A 1（35.75，39.99）即ＱＡ１=35.75L/s ，ＨＡ１=39.99m ………（2分） 则根据比例律有r/min 71695075.3593.26112112=⨯===n Q Q n Q Q n n A B A B则 ………（4分）答：（略）水泵及水泵站（计算题）1.如图所示为岸边式取水泵房，已知下列数据，求该水泵扬程。
水泵流量Q=120L/S ，吸水管路长度l 1=20m ，吸水管i=0.0065，管径D=400mm ，压水管路长度l 2=300m ，i=0.0148。
管径为D=300mm 。
吸水井水面标高为58.00m ，水泵泵轴高度为60.00m ，水厂混合水面标高为90.00m 。
吸水进口采用无底阀的滤水网（2=ζ），90°弯头一个（59.0090=ζ），DN350×300渐缩管一个（17.0=渐缩ζ）。
六、计算题 (4小题，共50分)：1.已知某12SH 型离心泵的额定参数为Q=730 m 3/h ，H=10m ，n=1450 r/min 。
试计算其比转数。
（本小题10分）解：30010360012731145065.365.34343=⨯==HQ n n s 答：（略）解v 1=h f 1h f 2H ST H KW QH N u 16.10500.6716.081.9=⨯⨯==γ （2分）KW N N u23.1507.016.105===η（2分）答：（略）相似功况抛物线方程为22222203129.093.2669.22Q Q Q Q H KQ H B B ==== ………（2分）(3)、绘制H=KQ 2曲线：H=KQ 2曲线与（Q —H ）曲线的交点为A 1（35.75，39.99）即ＱＡ１=35.75L/s ，ＨＡ１=39.99m ………（2分） 则根据比例律有r/min71695075.3593.26112112=⨯===n Q Q n Q Q n n A B A B则 ………（4分）答：（略）水泵及水泵站（计算题）1.如图所示为岸边式取水泵房，已知下列数据，求该水泵扬程。
水泵流量Q=120L/S ，吸水管路长度l 1=20m ，吸水管i=0.0065，管径D=400mm ，压水管路长度l 2=300m ，i=0.0148。
管径为D=300mm 。
吸水井水面标高为58.00m ，水泵泵轴高度为60.00m ，水厂混合水面标高为90.00m 。
吸水进口采用无底阀的滤水网（2=ζ），90°弯头一个（59.0090=ζ），DN350×300渐缩管一个（17.0=渐缩ζ）。
吸水管局部水头损失为沿程水损10%。
2. 已知某双吸5级离心泵的额定参数为Q=800 m 3/h ，H=24m ，n=1450 r/min 。
试计算其比转数。
3.一台水泵[N PSH ]=2.3 m ，进水管的水头损失5.2=∑s h m ，水泵自敞开进水池抽水。
