多功能水泵控制阀的基本构造及工作原理与安装调试

水泵压力控制器原理和调试方法
水泵压力控制器是一种装置，能够自动调节由水泵驱动的水流的压力和流量。

使用它
可以提高水流的泵效率，并减少水泵的负载。

它一般包括一个用于测量水压的传感器，一
个控制水泵的电控系统，以及一个反馈系统。

水泵压力控制器的原理很简单，它依赖于传感器读数进行反馈。

当传感器感测到指定
的水压值时，它会发出一个信号来控制水泵。

水泵随之而加大或减小流量，以便保持目标
压力。

压力控制器同时将信号发送给水泵，提醒它及时调整，以便保持目标水压值不变。

水泵压力控制器的安装和调试非常重要，因为一旦正确调试，就能够有效地控制水压，并节省能源成本。

首先，必须在泵的出口处安装压力传感器（或称为压力开关），以便能够感测到指定
的压力值。

然后，在压力控制器的机壳内安装好电源，确保电源不会引起电磁污染。

接下来，把电控系统接到压力传感器，便可以接收到压力数据。

接着，安装完后，就要对水泵压力控制器进行调试了。

根据设定的水压，打开水泵，
然后把压力控制器的压力设定值调整到理想值，调整电机的排水量，使水循环在指定的压
力范围内。

其它的调试参数如加减速等，也要设置好，以便最佳利用电能。

最后，再把压力控制器封装在水泵贴近外壳内，等待安装完毕。

水泵压力控制器可以自动调整水泵流量，确保水泵正常工作，节省能源成本。

其正确
安装和调试，非常重要，这也是消费者获得完美使用体验的先决条件。

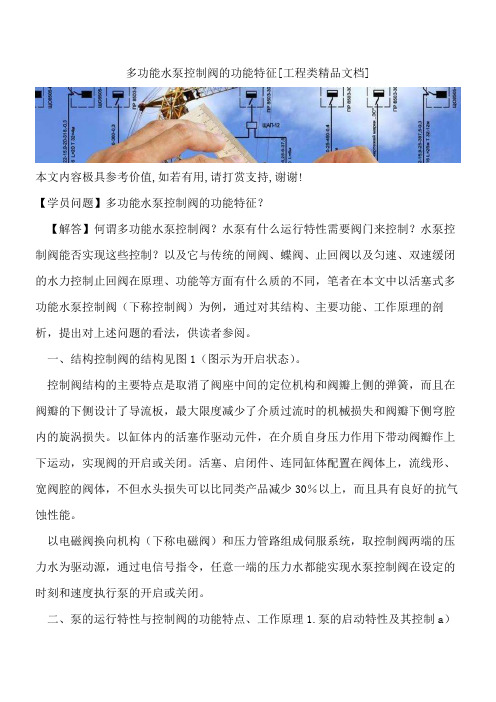

多功能水泵控制阀的功能特征[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!【学员问题】多功能水泵控制阀的功能特征？【解答】何谓多功能水泵控制阀？水泵有什么运行特性需要阀门来控制？水泵控制阀能否实现这些控制？以及它与传统的闸阀、蝶阀、止回阀以及匀速、双速缓闭的水力控制止回阀在原理、功能等方面有什么质的不同，笔者在本文中以活塞式多功能水泵控制阀（下称控制阀）为例，通过对其结构、主要功能、工作原理的剖析，提出对上述问题的看法，供读者参阅。

一、结构控制阀的结构见图1（图示为开启状态）。

控制阀结构的主要特点是取消了阀座中间的定位机构和阀瓣上侧的弹簧，而且在阀瓣的下侧设计了导流板，最大限度减少了介质过流时的机械损失和阀瓣下侧穹腔内的旋涡损失。

以缸体内的活塞作驱动元件，在介质自身压力作用下带动阀瓣作上下运动，实现阀的开启或关闭。

活塞、启闭件、连同缸体配置在阀体上，流线形、宽阀腔的阀体，不但水头损失可以比同类产品减少30％以上，而且具有良好的抗气蚀性能。

以电磁阀换向机构（下称电磁阀）和压力管路组成伺服系统，取控制阀两端的压力水为驱动源，通过电信号指令，任意一端的压力水都能实现水泵控制阀在设定的时刻和速度执行泵的开启或关闭。

二、泵的运行特性与控制阀的功能特点、工作原理1.泵的启动特性及其控制a）离心泵的零流量启动特性及其控制（即关阀启动）离心泵在零流量工况时轴功率最小，为额定轴功率的30％－90％，所以离心泵的启动特性是零流量启动（即关阀启动）。

待泵至额定转速之后控制阀按设定的速度缓慢开启。

工作原理：泵启动时（前）压力水经过设有延时的电磁阀流向缸体内活塞上腔，而活塞下腔通过缸体下端经电磁阀通向大气，此时控制阀处于关闭状态。

电动机补偿启动结束，泵正常运转，电磁阀即执行换向指令，切断活塞上腔压力水源、关闭缸体下端通向大气的回路，同时将压力水经电磁阀注入缸内活塞下腔、打开活塞上腔通向大气的回路，活塞上腔的水经电磁阀排出阀外，控制阀按设定的速度缓慢开启，完成并满足了离心泵在零流量时轴功率最小的启动特性，保证泵机组的安全运转。

多功能水泵控制阀的原理及设计今天为大家介绍一项国家发明授权专利——多功能水泵控制阀。

该专利由爱合肥瑞联阀门有限公司申请，并于2016年11月30日获得授权公告。

内容说明本发明涉及阀门技术领域，尤其涉及一种多功能水泵控制阀。

发明背景水泵控制阀就是水压控制的阀门，根据使用目的﹑功能及场所的不同可演变成遥控浮球阀﹑减压阀﹑缓闭止回阀和流量控制阀等。

比如现有技术中常见的缓闭止回阀，该阀门中的阀瓣启闭是由流体控制，在进水时，流体推开阀瓣并连通进水段和出水段；不进水时，阀瓣在自身重力或流体逆流的反推力下，阀瓣关闭进水段，阀瓣关闭避免过力撞击在进水段上并产生噪音，因此在阀体底部安装有缓冲装置，可以减轻阀瓣的撞击力，但是会影响阀瓣的密封性；或者如目前现有技术申请的（申请号为201120220005 .7 ）新型缓闭止回阀，该止回阀中在阀瓣上连接活塞杆，活塞杆上端连接至少两个缓冲装置，该结构所解决的问题是“在活塞杆带动阀板旋转时，有时由于驱动力过大，阀板与介质流道内壁碰撞会产生噪音，也容易破坏阀板与介质流道内壁之间的硬密封，从而影响缓闭止回阀的密封性能。

”从上述的两个现有技术文件中来看，其结构所解决的都是阀瓣的缓冲问题，但是其结构存在一个很大的问题，由于止回阀的阀瓣的打开是靠流体推动的，因此阀瓣对流体起到很大的阻力，阀瓣无法转动至水平方向，阀瓣改变从进水段进入的流体方向，并使流体撞击在阀体的通道内壁，这不仅减小阀门的流量，而且流体对通道的撞击产生很大的噪音和震动，对阀体也是具有很大的损伤，特别是如上述第二个现有技术申请的（申请号为201120220005 .7 ）新型缓闭止回阀，该阀瓣的朝向进水口的端面是内凹形状，这种内凹形状增大了对流体的阻力。

然而就现有技术公开的止回阀，在阀瓣的启闭时，通道内产生巨大的水锤，虽然缓冲装置能缓慢开启或关闭阀瓣，减小水锤，但还是不可避免地产生较大的水锤和噪音。

发明内容本发明要解决上述现有技术存在的问题，提供一种多功能水泵控制阀，阀瓣打开的角度大，对流体产生的阻流小，同时也减小噪音和水锤。

多功能水泵控制阀技术说明多功能水泵控制阀采用现代化的控制技术和先进的电子元器件，通过传感器对水压、水位、温度和流量等参数进行实时监测和采集。

然后，控制系统根据预设的参数和逻辑进行计算和判断，控制水泵的启停和调节水流。

同时，它能够自动检测水泵的运行状态，如功率、电流、电压、温度等，以及故障和报警信息。

通过与人机界面设备的连接，操作人员可以方便地对水泵进行设置、监测和控制。

1.自动化控制：多功能水泵控制阀采用了先进的控制算法和智能化的控制设备，能够实现水泵的全自动控制。

它可以根据实时的水流需求，自动启停水泵，调节水泵的转速和流量，并且可以实现多泵并联控制和备用泵切换。

2.多种控制模式：多功能水泵控制阀具有多种控制模式，如压力控制、流量控制、水位控制等。

用户可以根据实际需求选择不同的模式进行控制。

同时，还可以根据具体情况进行参数设置和自定义控制策略，以满足不同场合和需求的要求。

3.远程监控：多功能水泵控制阀可以与计算机、PLC或SCADA系统进行连接，实现远程监控和控制。

使用者可以通过网络或无线通信设备实时监测和远程控制水泵的运行状态和参数，及时处理故障和报警信息，提高运维效率和管理水平。

4.故障报警和保护功能：多功能水泵控制阀具有丰富的故障报警和保护功能，如过流保护、过压保护、欠压保护等。

在水泵发生故障或异常情况时，它会自动进行报警并采取相应的保护措施，避免进一步损坏设备和系统。

5.节能效果明显：多功能水泵控制阀能够根据实际需求调节水泵的流量和压力，实现节能效果。

通过控制阀的变频调速功能，可以降低水泵的能耗，提高整个系统的运行效率和节能效果。

总之，多功能水泵控制阀是一种集控制、监测、报警和保护于一体的自动化设备，能够实现水泵的全自动控制和远程监控。

它具有多种控制模式、远程监控、故障报警和保护功能等特点和优势，可以满足不同场合和需求的要求，提高水泵系统的稳定性、安全性和节能效果。

多功能水泵控制阀原理嘿，朋友们！今天咱们来聊聊一个超酷的东西——多功能水泵控制阀。

这玩意儿啊，就像是水泵的超级管家，把水泵的各种事儿管理得井井有条。

我有个朋友小李，他是个在水厂工作的技术员。

有一次，他跟我抱怨说：“哎呀，这水泵控制起来可真麻烦，有时候水压不稳定，水流量也时大时小的，真让人头疼！”我就跟他说：“你知道多功能水泵控制阀不？这东西可神奇了，能解决好多问题呢！”那这多功能水泵控制阀到底是怎么个原理呢？咱们先想象一下，这水泵里的水就像一群调皮的小娃娃，在管道里跑来跑去。

这控制阀就像是一个智慧的交通警察，指挥着这些小娃娃的行动。

多功能水泵控制阀主要由主阀、阀杆、膜片、弹簧等部件组成。

这主阀啊，就像是一个大门，控制着水的进出。

当水泵启动的时候，水流开始有压力了，这个压力就像一只无形的大手，推动着膜片。

膜片呢，又和阀杆连着，就好像是膜片拉着阀杆要开门似的。

这时候，弹簧也在起作用，它就像一个倔强的小卫士，不想轻易让门开得太大。

它对膜片有一个反向的作用力，使得阀门的开启速度不会太快。

这多巧妙啊！如果阀门一下子开得特别大，那就像一群小娃娃突然不受控制地狂奔，那水压肯定会突然变得特别大，说不定就会把管道给撑坏了。

我还认识一个做工程的老张，他给我讲过一个他遇到的事儿。

他之前的一个项目里，没有用多功能水泵控制阀，结果水泵运行的时候，那动静就像一群大象在跺脚，整个系统都在震动。

后来他换上了多功能水泵控制阀，就像给这个系统打了一针镇静剂一样，一下子就平稳多了。

再来说说这多功能水泵控制阀对水流量的控制。

它可以根据水泵的运行状态自动调整阀门的开度。

比如说，当水泵刚开始运行，水流量还比较小的时候，阀门就开得小一点，就像给小娃娃们开了一条窄窄的通道，让他们慢慢地走。

随着水泵的加速，水流量增大了，那阀门就会逐渐开大，这通道就变宽了，能让更多的小娃娃通过。

这是怎么做到的呢？其实就是通过膜片对压力的感应。

如果压力大了，说明水流量大了，膜片就会根据这个压力的大小来调整阀杆的位置，从而改变阀门的开度。

多功能水泵控制阀工作原理
多功能水泵控制阀是一种能够自动调节水泵运行状态的液控制系统，其工作原理主要包括以下几个步骤：
1. 水泵启动：当需要水泵开始工作时，控制系统会发出信号，启动水泵的电机，使水泵开始运转。

2. 检测水压：水泵开始工作之后，多功能水泵控制阀会对水泵出口的压力进行检测。

如果水压低于预设值，控制阀会发出信号，调整水泵的输出量，使得出口水压达到预设值。

3. 运行状态监测：在水泵工作的过程中，控制系统会不断监测水泵的运行状态，包括水流量、运转时间、温度等信息。

如果发现水泵出现故障，控制系统会自动停止水泵的运行，避免出现重大故障。

4. 自动开关机：根据用户需求，多功能水泵控制阀可以自动实现水泵的开启和关闭。

例如，如果用户希望在特定时间段内使用水泵，控制系统可以根据预设时间自动开启和关闭水泵。

5. 维护提示：多功能水泵控制阀还具有检测和提示维护的功能。

当控制系统检测到水泵需要进行保养或更换零部件时，会发出提示信息，提醒用户进行维护。

总的来说，多功能水泵控制阀通过自动监测、调节和提示，实现了水泵的高效运行、节约能源和延长寿命的目的，使得水泵工作更加智能化和可靠化。

多功能控制阀工作原理一、概述多功能控制阀是一种常见的工业用阀门，它能够实现流量调节、压力调节、液位控制等多种功能。

本文将详细介绍多功能控制阀的工作原理。

二、多功能控制阀的组成多功能控制阀由执行机构、阀体、阀芯、弹簧等组成。

其中执行机构包括电动执行器和气动执行器两种，电动执行器通常由电机和齿轮箱组成，而气动执行器则由气缸和配套元件组成。

三、流量调节原理1. 阀芯位置控制流量当阀芯向上移动时，流道变窄，流量减小；当阀芯向下移动时，流道变宽，流量增大。

通过对阀芯位置的精确控制，可以实现精准的流量调节。

2. 压差调节流量在多功能控制阀中，还可以通过压差调节来实现对流量的控制。

当进口压力高于出口压力时，会在阀芯上形成一个压差，在这个压差的作用下，液体从高压侧通过狭缝进入低压侧，在这个过程中，流量也会随着压差的变化而变化。

四、压力调节原理多功能控制阀可以通过调节阀芯位置来控制压力。

当阀芯向下移动时，阀门开度增大，进口压力作用在阀门上的面积也随之增大，从而使得出口压力降低。

反之，当阀芯向上移动时，出口压力增加。

五、液位控制原理多功能控制阀还可以实现对液位的精确控制。

在液位控制系统中，通常会采用浮球或者浮子等元件来检测液位高度，并将信号传递给执行机构。

执行机构根据接收到的信号来控制阀芯位置，从而实现对液位的精确调节。

六、总结综上所述，多功能控制阀是一种非常重要的工业用阀门，在工业生产中发挥着重要作用。

它能够实现流量调节、压力调节、液位控制等多种功能，并且具有精度高、可靠性好等优点。

对于需要进行流量、压力和液位控制的场合，多功能控制阀是一种非常理想的选择。

多功能水泵控制阀功能与用途多功能水泵控制阀由主阀和调节阀及接收系统组成，阀体采用直流式阀体，主阀控制室为膜片式或活塞式的双控制室构造，控制室比一般水力控制阀增加了一个，增加了对主阀的控制功能，实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制，实现了一个阀门、一次调节对水泵出口的多功能控制。

多功能水泵控制阀工作原理
当水泵起动起后，水压作用于主阀盘下面和控制室下腔，此压力使主阀开启，控制室上腔的水经过调节阀B缓缓排到出口端，主阀缓缓开启。

设定调节阀的开度可得到适宜地主阀开启速度。

当水泵停顿工作后，进口端水压迅速下降，在自重、弹簧压力作用下快速关闭大部分开度，防止了水倒流余下的开度由控制室上腔的水压和下腔水压结合作用下缓缓关闭，关闭速度减慢形成了缓冲，防止压力剧增。

设定调节阀A、B的开度和开度比可得到适宜的阀门启闭速度。

多功能水泵控制阀工作特点
1、防止水锤效果好，将缓开、止回速闭、缓闭等消除水锤的技术一体化，防止开泵不锤和停泵倒流与水锤对供水管路和水泵的损害。

2、操作方便，无需为阀门另配电控系统，阀门随水泵的开启与停顿自动并按顺序完成控制功能。

通过设定调节阀开度可得到适宜的控制参数。

3、阀体采用了全通道、直流式、流线型设计。

水力损失小，节能效果好。

多功能水泵控制阀功能与用途
本阀门安装在水泵出口端，顺序实现缓慢开启、全开、速闭、缓闭等功能。

用于高层建筑给水系统和其它给水系统的水泵出口管路上，防止和减弱水泵启闭时管线的水锤水击，防止水倒流保护水泵，维护管路平安。

多功能水泵控制阀多功能水泵控制阀是一种用于调节和控制水泵工作的设备，可以根据不同的需求和工况来控制水泵的启停、流量和压力等参数。

它通过精确的控制原理和智能化的操作方式，为用户提供了更加方便和高效的水泵控制方案。

多功能水泵控制阀的核心部件是控制器，它采用了先进的微电脑控制技术，能够实时监测水泵的工作状态和参数，并通过自动化控制算法对水泵进行精确的控制调节。

控制器具有自动启停、定时启停、定时循环、压力控制等多种工作模式，可以根据用户的需求来选择合适的模式进行控制。

同时，控制器还具备报警功能，当水泵出现故障时能够及时发出警报并停止水泵的运行，有效避免了水泵因故障而造成的损坏和安全隐患。

多功能水泵控制阀还配备了各种传感器和检测设备，用于对水泵的流量、压力、温度等参数进行实时检测和监测。

通过这些传感器的数据反馈，控制器可以调节水泵的工作状态和参数，确保水泵始终在最佳的工作范围内运行，提高了水泵的效率和稳定性。

此外，多功能水泵控制阀还具有远程监控和操作功能，用户可以通过手机、电脑等终端设备远程控制和监测水泵的工作状态。

这样，即使用户不在现场，也能够及时了解水泵的运行情况，并进行相应的调节和控制，极大地方便了用户的使用和维护。

多功能水泵控制阀的应用场景非常广泛。

它可以应用于工业生产、农田灌溉、城市供水、污水处理等领域，满足不同领域对水泵控制的需求。

在工业生产中，多功能水泵控制阀可以根据生产工艺的要求，实现水泵的自动控制和调节，提高生产效率和产品质量。

在农田灌溉中，可以根据农作物的需水量和灌溉时间，精确控制水泵的启停和流量，节约用水并保证农作物的灌溉需求。

在城市供水和污水处理中，可以根据供水压力和水质要求，实时调节水泵的工作状态和参数，确保市民用水的质量和正常供应。

总之，多功能水泵控制阀是一种具有多种功能和智能化操作的水泵控制设备。

它通过精确的控制原理和智能化的操作方式，为用户提供了更加方便和高效的水泵控制方案。
