LED背光规范国际标准
链接：/tech/11282.html
LED背光规范国际标准
国际电工委员会IEC／TC110(平板显示技术委员会)年会在日本举行，来自中国、日本、韩国、美国、荷兰等国家的技术专家代表参会。
会议决定由海信刘卫东博士牵头起草LED背光规范标准，并就包括相关标准的术语定义规范、测试方法和标准制订工作细节等方面内容做了研讨。
该系列标准由中国企业负责制定，尚属首次，将有助于提高我国背光源组件产业的整体技术水平、标准化水平和产品质量水平，对于提高国产液晶显示产业的国际竞争力具有十分重要的意义。
据悉，LED背光国际标准的总规范和分规范在背光组件系列标准中起到提纲挈领的作用，对LED背光系列标准的制定以及技术、产品的发展起关键作用。
背光组件是液晶显示器件重要组成部分，在手机、笔记本电脑、显示器方面都有应用。
刘卫东博士指出，一流企业做标准，到目前，在LED背光源技术方面，海信已经申请50多项国内外重要专利，其中大部分为发明专利，部分关键技术已申请了欧洲和美国专利。
目前，我国已是全世界最大的液晶电视生产基地。
据Displaybank预测，2010年，全球LED背光电视市场将超过2000
万台。
由于海信多年来在技术、质量上的积累，不断创造领先优势，为产品创造了差异化，在席卷全球的金融风暴中脱颖而出，取得了逆势增长的业绩。
记者了解到，2009年1～11月，海信集团主营业务收入同比增长24.5%，海外销售收入已经5个月实现同比超过30%的快速增长，在澳洲、非洲、欧洲、美洲等地区的销售收入稳步上升，主要产品在重点区域已跻身当地一线品牌。
原文地址：/tech/11282.html
页面 1 / 1。

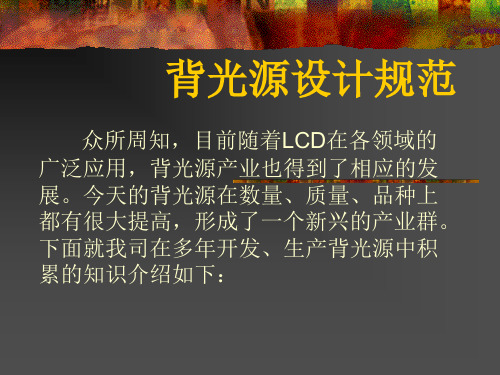

设计规范一：整机部分端子贴纸凹槽宽度：10mm正常状态下显示器：前倾5°，后仰15°二，背光部分1，垫玻璃的硅胶宽度至少为3mm,厚度1mm；限位玻璃：硬接触：下方0.1mm，左右0.5mm,上方0.5mm。
2，膜片缺口边缘离AA区至少2mm3，导光板与AA区至少3mm（非入光侧），入光侧：一般8mm，尺寸越大越好，但要综合外观要求，大了，边框就会变宽导光板防呆：一个角倒C角（标示防呆）4，导光板热胀冷缩按单边0.1%，膜片热胀冷缩按双边0.1%5，膜片放在中框下方，中框开口边缘到AA区留1.5mm膜片放在中框上方，中框开口边缘到AA区留1.2mm6，中框靠导光板侧边缘要倒C0.5，否则整机点亮后，会看到一条暗影7，限位玻璃的硅胶垫，下方多贴，上，左右各2个8，侧部光：白反支撑面上，筋条之间最佳距离：≦25mm(悬空间距)9，铁背板，为加强强度，一定要增加反打（不能断开）10，定位导光板的定位柱离AA区至少4mm,11，侧部光：灯条长度为两端比AA区小3mm内都可以。
12，LED灯表面离导光板留0.5mm间隙,如果焊线，两头预留7mm（PCB一端与第一个led 灯之间的距离）焊线空间，灯条背导热胶厚度0.2~0.3mm，一般取0.25mm。
13，非入光侧，导光板限位空间预留1.4mm（预留贴端反及考虑膨胀，利用硅胶垫限位）,端反：0.2mm，橡胶垫与导光板之间预留0.2mm间隙。
14，中框上Cof IC处要避开1.5mm，fpc避位单边预留4mm间隙15，膜片不能压16，玻璃顶面的EVA厚度0.5mm，玻璃在中框上的固定空间不考虑压缩，即空间为：垫玻璃的硅胶垫厚度+玻璃厚度+玻璃顶面的EVA厚度17，导光板正常厚度为3mm，（也有做2mm的，不稳定，易产生问题）；白反：0.4mm，膜片总厚度：0.8mm；中框厚度：1.0，最少0.8mm(导光板与膜片之间距离)18，白反限位单边预留0.3即可，不需要考虑热胀冷缩。

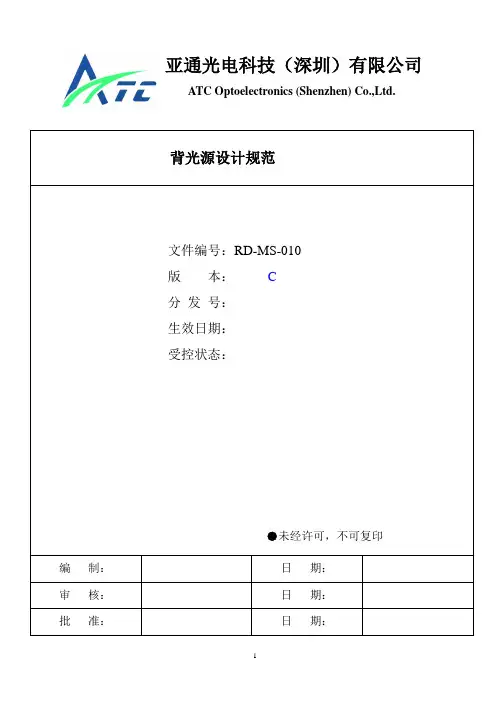

亚通光电科技（深圳）有限公司ATC Optoelectronics (Shenzhen) Co.,Ltd.背光源设计规范文件编号：RD-MS-010版本：C分发号：生效日期：受控状态：●未经许可，不可复印编制：日期：审核：日期：批准：日期：作业标准文件编号：RD-MS-010版次： C第 4 页共25 页文件名称：背光源设计规范编制部门：研发部设计课生效日期：1、目的:控制产品成本，优化产品设计，提高产品设计效率，提高客户对我们产品的满意度。
2、适用范围:适用于所有背光源产品设计。
3、规定:3-1 图框的规定：报价图面、试作图面、量产图面、成品图面必须严格使用公司的标准图框3-2 产品开发规定3-2-1 报价阶段基本原则：必须符合客户要求；参照我们目前的技术水平和“可使用部材列表”。
并接到“客户需求表”半个工作日内完成（如需沟通等特殊情况除外）。
3-2-2开模阶段基本原则：部材图面必须符合结构设计规定；必须在接到“样品制作通知单”后二天内完成3-2-3 量产阶段接到业务“量产通知单”后一个工作日完成全套图面的量产图面的转换并交文控发行到各部门3-3 结构设计规定基本原则：满足客户要求、保证产品品质、方便现场组装。
3-3-1 成品图面3-3-1-1 使用标准图框图框分为客户确认图框和内部使用图框，给客户确认时候在时间不允许的情况下可以不具体出内部结构，内部使用必须出内部具体结构，且统一使用第三视角。
3-3-1-2 视窗（V.A）规定长宽公差：±0.2 当客户指定V.A为Min时我们必须转化成±0.2（单边加0.1mm）定位公差：±0.2 如下图（1）作业标准文件编号：RD-MS-010版次： C第 5 页共25 页文件名称：背光源设计规范编制部门：研发部设计课生效日期：客图0 ..图（1）3-3-1-3 贴布的设计规定①BM(遮光)贴布a、与胶框配合 Y方向单边间隙 L1=0.075mm；耳位间隙L5=0.3b、与胶框配合 X方向光源对侧间隙 L2=0.05mm；光源处间隙L3=0.15mm；耳位处L4=0.15mmc、耳位倒角 R1=0.3mm(Min);R2=1.0mmd、耳位长与宽L6=6~8(Typ)~10mm ;L7=4.0mme、耳位倒角 C=2mm图（2）作业标准第 6 页共25 页文件名称：背光源设计规范编制部门：研发部设计课生效日期：②反射贴布反射片与胶框背面档墙配合间隙:左右两侧及靠光源端为0.15mm,光源对侧为0.1mm.③增光贴布a、增光片角度:下增光片的角度一般是垂直于光源并与X轴成+5度角;上增光片垂直于下增光片.b、外形与配合1）左右边定位以胶框内边缘为基准单边偏移0.12mm2）光源侧以V.A向下偏0.6mm3）光源对侧以胶框内边缘为基准偏0.1mm4)上下增光贴布采用相同的外形,但上增光片比下增光片少1~2个卡位(以便遮光片粘住下增光贴布),以防止下增光贴布移动,产生满天星现象.④扩散贴布a、组装方式亮面朝下雾面朝上b、外形与配合.左侧,右侧,光源对侧均与增光贴布外形相同，靠光源端应以FPC边缘偏移0.25mm.(FPC边缘的设计见FPC设计部分).3-3-2 导光板、胶框设计规定.为标准化导光板、Diffuser、BEF的设计，将导光板分为：1.5“以下；1.5”~1.8“；1.9~2.3”；2.3“以上。
led背光源设计标准LED背光源是一种高效、环保的照明技术，广泛应用于电视、显示屏、广告牌等各种场合。
设计一个高质量的LED背光源需要考虑以下几个方面的标准。
首先是光效。
LED的光效是指其发光效率，即单位功率下产生的可见光的亮度。
较高的光效意味着更高的能源利用率和更低的能源消耗。
因此，在设计LED背光源时，应选择具有高光效的LED芯片，以确保照明效果的同时减少能源浪费。
其次是均匀度。
均匀度是指背光源的光照均匀分布程度。
高质量的LED背光源应该能够提供均匀的光照，避免出现亮度不一致或明暗区域的问题。
为达到均匀的光照效果，可采用分区调光、背光板设计优化等方法。
此外，色温和色彩还原性也是设计标准。
色温是指光源所呈现出的色调，常用的有冷光、自然光和暖光等。
色彩还原性是指光源对物体颜色真实还原的能力。
高质量的LED背光源应具有精确的色温和良好的色彩还原性，以呈现出准确、真实的颜色。
安全性也是设计LED背光源的重要标准。
由于LED背光源大多数是直流供电，可以通过做好绝缘措施、热管理和隔离开关等来确保使用安全。
此外，还应遵循相关的电气安全标准，如国际电工委员会（IEC）制定的IEC 62368-1标准，以确保背光源的长期稳定和安全性。
最后是可靠性。
高质量的LED背光源应具有较长的使用寿命和稳定的性能。
设计时应考虑良好的散热设计，避免过高的温度对LED芯片的影响。
同时，还应控制好LED的电流和电压，以延长其使用寿命。
总之，设计高质量的LED背光源需要考虑光效、均匀度、色温、色彩还原性、安全性和可靠性等多个因素。
通过充分考虑这些因素，并遵循相关的标准和规范，可以设计出满足要求的LED背光源，为各种应用场合提供高质量的照明效果。
液晶模组用LED背光源（征求意见稿）目次前言 (III)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)3.1 物理概念 (1)3.2 通用术语 (2)3.3 关于参数和特性方面的术语 (3)4 测试方法 (4)4.1 标准测试条件 (4)4.2 机械测试方法 (5)4.3 电气测试方法 (5)4.4 光学测试方法 (6)4.5 可靠性测试方法 (8)前言本规范由归口。
本规范由起草。
本规范主要起草单位：上海广电光电子有限公司。
本规范主要起草人：金波、张克然、陆海峰、徐伟等液晶模组用LED背光源：1 范围本部分界定了液晶模组用LED背光源的物理概念、通用术语以及参数和特性方面的术语和符号，规定了液晶模组用LED背光源的测试方法。
本部分适用于液晶模组用LED背光源。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
—IEC 60068-2-1 环境试验第2部分:试验试验A:冷却—IEC 60068-2-2 环境试验第2部分:试验试验B:加热—IEC 60068-2-48 环境试验第2部分:试验应用—IEC 61747-5 环境、保存及机械性能测试方法3 术语和定义3.1 物理概念3.1.1LED light emitting diode发光二极管一种可将电子转换为光子，并具有二极管的电学特性的半导体器件。
3.1.2液晶 liquid crystal在一定的条件下，具有液体的流动性和晶体的各向异性的一种化合物材料。
3.1.3phosphor荧光物质某些物质受一定波长的光激发后,在极短时间内会发射出波长大于激发光波长的光，这种光称为荧光，而这类物质就称为荧光物质。
3.1.4Dominant wavelength主波长任何一个颜色都可以看作为用某一个光谱色按一定比例与一个参照光源（如CIE标准光源A、B、C等，等能光源E，标准照明体D65 等）相混合而匹配出来的颜色，这个光谱色就是颜色的主波长。

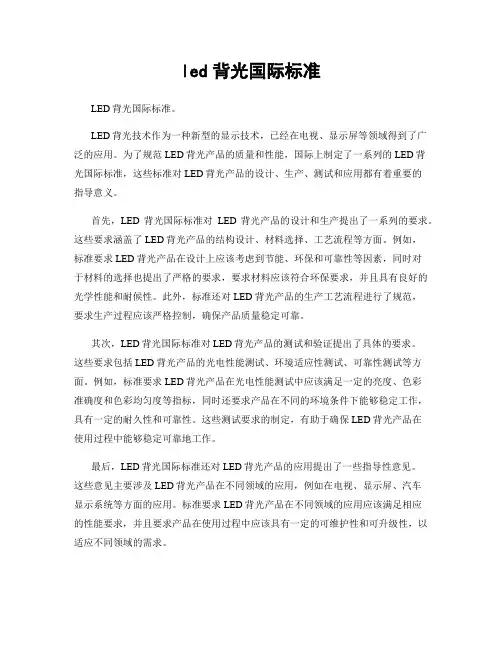

led背光国际标准LED背光国际标准。
LED背光技术作为一种新型的显示技术，已经在电视、显示屏等领域得到了广泛的应用。
为了规范LED背光产品的质量和性能，国际上制定了一系列的LED背光国际标准，这些标准对LED背光产品的设计、生产、测试和应用都有着重要的指导意义。
首先，LED背光国际标准对LED背光产品的设计和生产提出了一系列的要求。
这些要求涵盖了LED背光产品的结构设计、材料选择、工艺流程等方面。
例如，标准要求LED背光产品在设计上应该考虑到节能、环保和可靠性等因素，同时对于材料的选择也提出了严格的要求，要求材料应该符合环保要求，并且具有良好的光学性能和耐候性。
此外，标准还对LED背光产品的生产工艺流程进行了规范，要求生产过程应该严格控制，确保产品质量稳定可靠。
其次，LED背光国际标准对LED背光产品的测试和验证提出了具体的要求。
这些要求包括LED背光产品的光电性能测试、环境适应性测试、可靠性测试等方面。
例如，标准要求LED背光产品在光电性能测试中应该满足一定的亮度、色彩准确度和色彩均匀度等指标，同时还要求产品在不同的环境条件下能够稳定工作，具有一定的耐久性和可靠性。
这些测试要求的制定，有助于确保LED背光产品在使用过程中能够稳定可靠地工作。
最后，LED背光国际标准还对LED背光产品的应用提出了一些指导性意见。
这些意见主要涉及LED背光产品在不同领域的应用，例如在电视、显示屏、汽车显示系统等方面的应用。
标准要求LED背光产品在不同领域的应用应该满足相应的性能要求，并且要求产品在使用过程中应该具有一定的可维护性和可升级性，以适应不同领域的需求。
总的来说，LED背光国际标准的制定对于LED背光产品的设计、生产、测试和应用都具有重要的指导意义。
遵循这些标准，有助于提高LED背光产品的质量和性能，推动LED背光技术的进一步发展和应用。
希望LED背光行业能够积极响应国际标准，不断提高产品质量，推动LED背光技术的发展，为用户提供更加优质的产品和服务。
LED背光源的设计与调光技术LED（Light Emitting Diode）是一种半导体光源，具有节能高效、寿命长、体积小等优势，在各个行业得到了广泛应用。
而LED背光源则是将LED灯用于液晶显示器的背光照明系统中，能够提供均匀亮度和高对比度的照明效果。
本文将详细探讨LED背光源的设计原则和调光技术。
LED背光源设计的原则主要包括：1. 选择合适的LED类型和数量：根据显示器的尺寸和要求，选择合适的LED 类型（如白光LED）和数量，确保背光亮度和颜色的一致性。
2. 合理布置LED灯珠：背光源应布置在整个显示面板的背后，以实现均匀的光照。
采用等间距布置LED灯珠并合理设计散热系统，可以提高显示器对比度和降低能耗。
3. 选择合适的反射材料：使用合适的反射材料，如镀膜玻璃或镀膜聚碳酸酯，以增加LED背光源的反射效果，提高发光效率和均匀性。
4. 优化光学设计：通过采用光学模拟软件对光学系统进行仿真和优化，选择最佳的光学结构和光学材料，提高LED背光源的效果。
5. 考虑电路设计：合理设计驱动电路，提高驱动效率和稳定性，同时避免因电路问题导致的颜色偏差和亮度不均匀等问题。
LED背光源的调光技术主要包括以下几种：1. PWM调光：PWM（Pulse Width Modulation）调光是通过改变电源给LED灯的占空比来控制LED的亮度。
通过不断交替地开关电源电压来实现灯光的闪烁，闪烁频率越高，亮度越高。
这种调光技术具有调节范围广、亮度可调性好等优点。
2. 线性调光：线性调光是通过改变LED驱动电压或电流来实现亮度的调节。
通过改变电流或电压大小来改变LED的亮度，从而实现调光的效果。
线性调光技术操作简单，可靠性较高。
3. 自适应调光：自适应调光是根据环境光的亮度，通过传感器自动调整背光源的亮度。
通过感知环境光的强度，自动调整LED背光源的亮度，既能够节约能源，又能够提供良好的视觉效果。
4. 色温调光：色温调光是通过改变LED灯的色温来实现亮度的调节。

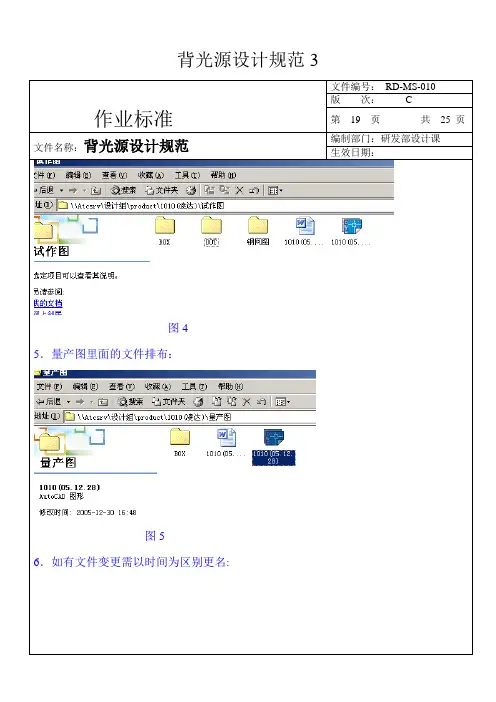

背光源设计规范3作业标准文件编号：RD-MS-010版次： C第19 页共25 页文件名称：背光源设计规范编制部门：研发部设计课生效日期：图45．量产图里面的文件排布：图56．如有文件变更需以时间为区别更名:作业标准文件编号：RD-MS-010版次： C第20 页共25 页文件名称：背光源设计规范编制部门：研发部设计课生效日期：图67.文件夹内有多余的.bak文件,需清除: 如可按以下操作防止产生.bak文件:以时间变更命名多余的Bak文件作业标准文件编号：RD-MS-010版次： C第21 页共25 页文件名称：背光源设计规范编制部门：研发部设计课生效日期：8.图档内各图纸的排列: 取消前面的勾勾作业标准文件编号：RD-MS-010版次： C第22 页共25 页文件名称：背光源设计规范编制部门：研发部设计课生效日期：9.如是双屏双彩的产品,须按以下图面排列:作业标准文件编号：RD-MS-010版次： C第23 页共25页文件名称：背光源设计规范编制部门：研发部设计课生效日期：取消前面的勾勾附录：可用材料列表可用遮光片列表厂商型号厂商型号积水550P8BG5NITTO NO.5685W积水#550M5B5NITTO NO.5682WP积水#550M6B5NITTO NO.5683A积水#550M8B5NITTO NO.5680T积水#550M10B5NITTO NO.5680S积水#550R6BW5NITTO NO.5682W积水#550P5BWFX NITTO NO.5608B积水#550P8BWFX NITTO NO.5608积水#550R6BW2FX NITTO AS-1801PBW38综研SK-8933AD NITTO AS-1802PBW12综研SK-8982NITTO AS-1301PBW38综研SK-89513M 9582综研SMT-89893M 9583永佑YT-SD50永佑YT-SD51可用反射片列表厂商型号厂商型号智积电RF125-A KIMOTO GR25D智积电RF200KIMOTO GR38W智积电RF150KIMOTO GR38B智积电SU115KIMOTO GR25W智积电SU119KIMOTO E20#38智积电RF75KIMOTO E20#50智积电RF100KIMOTO E20#75勤丰洋纸利邦-85KIMOTO E20#100 丽光37W01 3M ESR丽光37W02 东丽E63#75丽光37W05 东丽E60L三川(松上) SC-MR-65作业标准文件编号：RD-MS-010版次： C第24 页共25页文件名称：背光源设计规范编制部门：研发部设计课生效日期：可用双面胶列表厂商型号厂商型号德莎PET tesa4983/ 51983/64983NITTO NO.5601德莎PET tesa4972/ 51972/64972NITTO NO.5608德莎PET tesa4980/51980/64980综研SK8911ADK 德莎PET tesa4982/ 51982/64982综研SK8922ADK 德莎PET tesa4928/ 51928/64928寺岗707德莎PET tesa4967/ 51967/64967寺岗7641德莎PET tesa4965/ 51965/649653M 9003 3M 55256 3M444可用扩散片列表厂商型号厂商型号智积电D150SⅢKIMOTO D101智积电D151SⅢKIMOTO D105智积电D117UESⅢKIMOTO D206智积电D120S KIMOTO D207智积电D120SII KIMOTO75PBA 智积电D121S KIMOTO100SXE 智积电D121SIII KIMOTO100LSE 智积电D122SIII KIMOTO100MXE 智积电D122SIV KIMOTO38LSE惠和BS-017KIMOTO50LSE惠和BS-036KIMOTO50MXE 惠和2D-097KIMOTO50LSZ惠和2D-007KIMOTO50TL2惠和BS-506KIMOTO50TL4惠和DBS-067SKC DA-25 SKC DA-38 SKC DC-25作业标准文件编号：RD-MS-010版次： C第25 页共25页文件名称：背光源设计规范编制部门：研发部设计课生效日期：可用增光片列表厂商型号厂商型号3M DBEF LGS LAS1.253M Thin-BEF 迎辉CM-253M TBEFⅡ-T3M BEF-RP3M TBEFⅡ-M3M DPRF亚岗ST-62 友辉UB-H402，UB-H405中源SPX-R480050 中源SPX-R500050M可用LED列表335外型厂商型号亿光GT335Z大劲DLC4014WH2-08-4W-01/02凯鼎LH-16058C1-W1-CA0-01-(L)汉城半导体SWTS902,东贝MSL518优佰利SLW815光宝LTW-335ZDCY-S020外型厂商型号汉城半导体SWTS907,SWTS1007斯坦雷TW1145LS三星SLSNNWH412TSC,422TSC亿光GT020Z优佰利SLW615ALTI ATCV-S436TW凯鼎LH-15056C1-W8-C83-0A-Z3020外型厂商型号光宝LTW-M670VS文件编号：RD-MS-010程序文件版次： C第 1 页共25 页文件名称：背光源设计规范编制部门：研发部设计课生效日期：文件变更履历页相关部门会签版次变更页次变更内容简述受影响文件名称生效日期0/AB C]ALL20 .21. 225,6,8,9,10,11,25初版发行增加详细的可用材料表，更改贴布的设计方法;增加楔形导光板设计方法;增加模具号说明;FPC设计更新;更新BEF材料表2005/12/192006/03/242007/9/15■研发部□制造部□生管部□品保部□行政部□营业部□财管部■总监。
单色光源背光源安全操作及保养规程引言单色光源背光源是照射在各种受测物上的一种光源，用来检测其表面反射、透射性质等物理量。
在工业、生命科学、医疗、食品安全等领域都有着广泛应用。
但是，单色光源背光源在使用时也存在一定的风险，必须进行安全操作和保养。
本文档将介绍单色光源背光源的安全操作和保养规程，以确保设备的正常运行和操作人员的安全。
安全操作规程1. 使用正确的电源单色光源背光源应该使用适配其额定电压和电流的电源。
过高或过低的电压电流会对设备造成损坏或危险，如短路、火灾等。
2. 使用适当的工具使用单色光源背光源时应该使用适当的工具，以避免误操作或受伤。
例如，使用手持工具时应该注意不要卡住光路，以免影响光路的亮度和质量。
3. 标识警告单色光源背光源上应该标识相关的警告标志，以提示操作人员注意相关危险。
例如，标识高温警告、高压警告等。
4. 安全保护单色光源背光源上应该有正确的安全保护装置。
例如，器件应该有过载、短路保护装置，以避免危险的发生。
5. 严禁拆卸和改装单色光源背光源禁止未经授权的人员进行拆卸和改装。
除非是维修人员，否则严禁私自进行任何改装操作。
6. 合理使用单色光源背光源必须合理使用，不能滥用。
例如，使用时应该注意避免死角，以保证照射效果。
7. 禁止使用不当单色光源背光源禁止使用不当。
例如，禁止使用在易燃和易爆环境中。
保养规程1. 定期检查单色光源背光源应该定期检查，以确保设备的正常运行。
例如，定期检查电源是否正常、是否有松动的电缆等。
2. 定期清洁单色光源背光源应该定期清洁，以确保设备的稳定和正常运行。
例如，应该定期清洁光路镜头、灯管等。
3. 使用恰当单色光源背光源应该妥善保管，以避免受到损坏或腐蚀。
例如，不能让设备暴露在高温、强光等恶劣环境中。
4. 使用规范单色光源背光源应该按照使用说明书来进行使用，避免不当使用或损坏设备。
例如，应该按照使用说明书来进行接线等操作。
结论单色光源背光源在使用过程中需要进行安全操作和保养，以确保设备的正常运行和操作人员的安全。
背光源设计规范2作业标准文件编号： RD-MS-010 版 次： C第 11 页 共 25 页 文件名称：背光源设计规范编制部门： 研发部设计课 生效日期：2）金手指宽度定位尺寸： 0<b≤3 ±0.15mm 3<b≤6 ±0.2mm 6<b≤15 ±0.5mm15<b ±0.3mm图（8）A 、外型结构的规定1)外形大小:上边缘以LED 发光面为基准偏移0.8(Min)~1.6(Max),左右两侧应以不漏光为前提，设计FPC 顶到胶框档墙或离档墙至少0.8mm 以上；2)拐弯处必须倒角 R=0.3~1.0mm ,而且在弯角处增加防撕裂铜皮。
如图（9）3)焊盘的规定 图(9)弯折处没倒圆角FPC 无线路的一面弯折处增加防撕裂线AEOWU-VTYY（T0.4)或008型型型作业标准文件编号： RD-MS-010 版 次： C第 12 页 共 25 页文件名称：背光源设计规范 编制部门： 研发部设计课生效日期：4)覆盖膜的规定 在手指位弯折地方尽量只用单面覆盖膜，且在手指位线路上要带一小块覆盖膜。
无覆盖膜尺寸保证在成品里面，以保证外观。
当弯折位的宽度小于2.0mm 时，无须去掉覆盖膜。
如图（10）图(10)5)厚度的规定 单面板 0.10±0.03mm ；双面板0.13±0.03mm②线路设计 1）焊盘的线路采用蜘蛛网状的线路；如图（11）图（11）2）FPC 线路层里，LED 焊盘距FPC 边缘有空间时，要布上铜。
3）线宽 0.15mm(min);线边距 0.2mm (min);线路拐弯处必须倒角 R =0.2mm (min)4）FPC 焊LED 的那一面，除了LED ，电阻焊接位的开窗外，其他部位均刷上白油。
有覆盖膜尺寸(1.5M i n )金手指露铜尺寸无覆盖膜当宽度小于2.0mm,可不用去掉覆盖膜加 铜丝 印 白 油作业标准文件编号： RD-MS-010 版 次： C第 13 页 共 25 页 文件名称：背光源设计规范编制部门：研发部设计课 生效日期：3-3-4 铁框的设计①选材 可供选择的材质有： 一般中小尺寸背光采用的是不锈钢SUS304(1/2H,3/4H)（T=0.2mm ）；中大尺寸采用的是：不锈钢SUS304(3/H,1H)（T=0.3～0.4mm ），不锈铁SUS430（T=0.4以上）②与胶框的配合 铁框内框与胶框外框配合在X 、Y 、Z 都为单边0.05mm 。
背光设计规范目的：规范背光的设计方法及统一设计标准，以提高设计人员的设计水平及效率，保证LCD模块整体的合理性、可靠性。
适用范围：开发部背光设计人员一、常见的LCD背光源类型二、LED（发光二极管）背光源设计2.1、彩屏手机背光源设计2.1.1、彩屏手机背光源结构（不同类型彩屏手机背光源结构的主要原理基本相似，下面以单屏双彩为例。
）Shading tapeReflector filmThin BEF(upper)Thin BEF(lower)Reflector filmLight guide SMT LED(white)Plastic housingDiffuser film彩屏背光结构图表2彩屏背光源主要基材介绍胶圈导光板散光膜（扩散膜）支撑产品的主要塑胶框架，材料一般为白色PC。
产品的主要导光部件，材料一般为透明PC或PMMA。
用于光的扩散，使光均匀化。
正面为毛面，底面为光滑面。
增光膜反射膜半透反光膜对光有收拢作用而达到增光效果。
正面为棱形面，底面为光滑面。
用于光的反射。
反射面一般为银色。
既有反光性能又有透光性能，主要用于产品的副屏。
假彩膜黑白双面胶普通双面胶带有彩色图案的透明膜，目前有全透光及半透光2种。
遮光及粘贴LCD，正面为黑面，底面为白面。
分有基材和无基材2种，用于粘贴膜类、FPC、PCB等。
导光板一般是下层网点，材料有pc110、cop、pc1500（最贵）、PML（雅加利）导光板的模具是专用的，关键是网点和锯齿，锯齿的角度直接影响到背光的亮度，色度和光斑等各个方面。
背光灯的结构一般是蓝色晶片加黄色荧光粉，灯结构的分类是：按晶片的长度分档，灯的分类是：电压确定范围，颜色分档。
测量时造成相同背光的电流值不同的原因是灯的内阻不同，测量时要区分是定电压还是定电流，目前主要是定电流测量2.1.2、彩屏手机背光源设计要点背光主要结构尺寸位置图彩屏背光源主要尺寸(1)FPC尺寸A处放大彩屏背光源主要尺寸(2)图2背光在设计时要注意以下尺寸要求（尺寸位置参见图2）：D1、D2：V.A区尺寸及其定位尺寸。
