三速锚机电动机的控制原理三速锚机电动机控制原理图3—3-2为交流三速锚机电动机控制原理图。
在高速状态下，接的是4极，这是一套独立的绕组，采用星形接法。
在中速状态下，接的是8极，其接法为双星形。
在低速状态下，接的是16极，其接法为三角形。
3(2 三速锚机电动机的控制原理3(2(1 主电路部分1(组成:由主电源开关HK、接触器的主触头、电动机及线路组成。
2(接触器功能:完成电动机的换向和调速。
(1)ZC是正转功能接触器，通电时起锚。
(2)FC是反转功能接触器，通电时抛锚。
(3)1C是低速状态接触器，通电时电动机处于低速状态，3C失电。
同时联锁触头使2C(4)2C是中速状态接触器，通电时2C，、4C，得电，使电动机处于双星形接法下运行，同时其联锁触头使1C和3C失电。
(5)3C是高速状态接触器，通电时使4极独立绕组得电，电动机在高速状态下运行，同时，其联锁触头使1C、2C失电。
3(常见故障:各接触器通断状态正常而锚机工作不正常，可重点检查:接触器主触头闭合是否良好:电动机工作是否正常，重点检查绕组接线是否正常。
3(2(2 零压保护功能如果锚机在运行过程中突然失电，然后又恢复电源，没有保护功能时会使锚机突然动作，这不仅危及人身安全，也可能会损坏锚机设备，为此设有零压保护功能。
失电后只有将手柄打到0位，锚机才能重新起动。
该功能由零压继电器1J实现。
失电后，1J失电，使串接在控制电源变压器原边线路中的触头(04和06 03和09)断开，切断控制电源。
重新起动后，若主令控制器不在零位，则1J仍不能得电，处于失电状态。
只有把手柄挪到零位，才会使1J通电，1 J通电后使04和06 03和09接通，接通控制电源。
注意:零压继电器在电源接通后它总是吸合的，否则会使锚机不能工作。
3(2(3 制动功能1(锚机采用直流电磁机械制动，且为失电抱闸。
制动功能由制动电源ZL1,线圈ZDQ和相应的电路实现制动。
2(制动电源由变压器BK、整流桥ZL1，组成，通过4RD、5RD两个保险输出直流制动电源。
电动车三速开关原理
电动车的三速开关原理可以简单解释为以下几点：
1. 三速开关的作用是控制电动车的马达转速，通过改变马达的转速来实现不同的行驶速度。
一般来说，电动车的三速开关可以分为低速档、中速档和高速档。
2. 电动车的马达电机通常由一个电控器控制。
在低速档，电控器会发送低电压信号给马达，使其转速较低，车速缓慢。
在中速档，电控器会发送中等电压信号给马达，使其转速适中，车速适中。
在高速档，电控器会发送高电压信号给马达，使其转速较高，车速较快。
3. 三速开关通常是一个机械式开关，可以通过手动操作来切换不同的档位。
当开关切换到不同的档位时，它会改变电控器发送给马达的电压信号，从而改变马达的转速，实现不同的行驶速度。
4. 除了手动操作的三速开关外，一些高端电动车还可以通过电子控制系统来自动调节转速和行驶速度。
这种系统可以根据车速、电池电量和用户设定等因素来智能控制马达的转速，提供更好的行驶体验。
需要注意的是，不同品牌和型号的电动车可能会有不同的三速开关设计和工作原理，以上只是一般的描述。
具体的情况需要参考电动车的说明书或者咨询相关的专业人士。
三速电动机是在双速电动机的基础上发展而来的。
在三速电动机的定子槽内安放两套绕组，一套为三角形绕组，另一套是星形绕组。
适当变换这两套绕组的联结方法，就可以改变电动机的磁极对数。
使电动机具有高速、中速、和低速三种不同的转速。
三速电动机共有十个引出端子，它们的新旧文字符号对照为：U1（D1）、U 2（D4）、U3（D7）、U4（D11）、V1（D2）、V2（D5）、V4（D12）、W1（D3）、W2（D6）、W4（D13）。

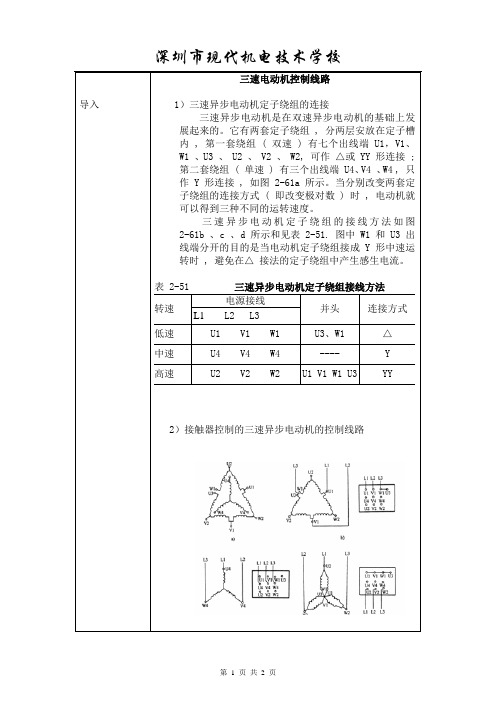

一）三速电动机定子绕组的接法低速、中速、高速，三种速度的电动机定子绕组接线方法，示于图21311中。
由图21311可知，三速电动机的接法为：1）低速三角形接法是：U1（D1）接L1（A）相；V1（D2）接L2（B）相；W 1(D3)与U3(D7)短接后接L3（C）相；其余端子空着不接。
2）中速星形接法是：U4（D11）接L1（A）相；V4（D12）接L2（B）相；W 4（D13）接L3（C）相；其余端子空着不接。
3）高速双星形接法是：U1（D1）、V1（D2）、W1（D3）、U3（D7），四个接线端子短接起来；U2（D4）接L1（A）相；V2（D5）接L2（B）相、W2（D6）接L3（C）相；剩余的三个端子空着不接。
二）三速电动机的控制线路三速电动机的新符号控制线路如图21312所示。
三速电动机的旧符号控制线路如图21313所示。
三速电动机的控制线路中的KM1与KM3（旧符号中的C1与C3）比较特殊。
其中KM1需要具有四个主触头的接触器；而KM3则需要具有六个主触头的接触器。
如果买不到多主触头的接触器时，可用两个接触器代替。
图21312三速电动机的控制线路部分的原理非常简单，它实际上就相当于三个正转控制线路的组合。
图21312三速电动机控制线路在各速度之间相互转换时都必须先按停止按钮SB1，然后再按动需转换速度的控制按钮。
二）三速电动机的自动加速控制线路三速电动机的自动加速控制线路如图21314所示。
三速电机原理
三速电机是一种常用于电动车、电动汽车和家用电器中的电机类型。
它与常规的单速电机相比，具有更高的效率和更广泛的应用范围。
三速电机的原理基于电磁感应和电子控制技术。
它由一个旋转的电动机和一个电子控制器组成。
电动机主要包括转子和定子两部分，定子由一系列绕组组成，绕组通过电流流过从而产生磁场。
转子则通过电磁感应和磁场的相互作用而旋转。
三速电机的特点在于它可以根据需求切换不同的速度档位。
这是通过电子控制器中的逻辑电路和电子元件实现的。
当需要增加速度时，控制器会相应地改变电流的频率和大小，从而改变电机的转速。
通过这种方式，三速电机可以实现多种不同的速度档位，并且可以在运行过程中进行切换。
三速电机的优点之一是其高效率。
由于电子控制器可以根据实际需求进行精确控制，因此可以使电机始终在最佳工作点运行，减少能量的损耗。
此外，三速电机还具有较低的噪音和振动水平。
除了应用于电动车和家用电器中，三速电机还可以用于其他需要可调速功能的场合，例如工业生产线、机械设备等。
由于其多档位的速度控制特性，使得使用三速电机的设备更加灵活和可靠。
总之，三速电机是一种基于电磁感应和电子控制技术的电机类
型，它具有高效率、可调速和低噪音等优点。
在各种应用场合中得到广泛应用，为我们的生产和生活带来了方便和便利。
三速电动机控制
一：控制原理图
注：如无三速电动机可用9只220V灯泡代替二：以下是主电路的简化图和三速电动机定子绕组接线图：
三：动作原理
1、低速运行：按下SB1，KM1、KM2线圈得电，KM1、KM2主触头闭合，KM1自锁触头闭合，KM1常开触头闭合，KA线圈得电并自锁，电动机作三角形连接，此时电动机低速运行（此时6盏灯泡发亮但是较暗）。
2、中速运行：按下SB2，KM
3、KT线圈得电，同时KM1、KM2线圈失电，低速停止运行（此时6盏灯泡熄灭），电动机作单星形连接，此时电动机中速运行（此时另外3盏灯泡正常发亮），KT线圈开始延时。
3、高速运行：电动机中速运行到KT线圈设定的时间后，KT触点动作，KT常闭触头断开，KM3线圈失电，中速停止运行（3盏灯泡熄灭）。
而同时KT常开触头闭合，KM
4、KM5线圈得电并自锁，电动机作双星形连接，此时电动机高速运行（此时原来的6盏灯泡正常发亮）。
4、停止运行：按下SB，KM4、KM5线圈失电，其主触头断开，KM4的自锁触头也断开，电动机停止运行（此时6盏灯泡全部熄灭）。
电动车三速开关原理
电动车三速开关是一种用于控制电动车换挡的开关装置。
它通常由一个旋转式开关和若干个开关电路组成。
在电动车工作时，电动机通过传动系统将动力传递给车轮以推动车辆行驶。
而电动车的三速开关的主要作用就是控制电动机的输出动力大小，以实现不同速度的行驶。
三速开关的原理如下：
1. 旋转式开关：三速开关通常设计为旋转式，根据开关的位置不同，它可以将电动车调整至不同的档位，如低速、中速和高速档位。
旋转式开关通过旋转操作实现档位的切换。
2. 总电源线路：三速开关连接到电动车的总电源线路上。
总电源线路可以将电能从电池传送给电动机，以供电动车运行。
三速开关通常通过电线连接至总电源线路，从而可以在不同档位下调整电动机的输出电流。
3. 档位切换电路：三速开关内部包含若干个开关电路，用于控制档位的切换。
通过旋转开关，不同的电路会连接或断开，从而改变电流的路径和大小，进而控制电动机的转速和输出动力大小。
当开关转到不同档位时，不同的电路会被触发，改变电动车的行驶速度。
总之，电动车三速开关通过旋转操作来调整档位，并通过不同的开关电路改变电流的路径和大小，从而控制电动车的行驶速
度。
它是电动车换挡的重要装置，可以根据行驶路况和需求，调整电动车的速度，提供更好的驾驶体验。
三相永磁同步电动机变频调速系统设计运动控制系统课程设计题目：三相永磁同步电动机变频调速系统设计专业班级：自动化姓名：学号：指导教师：摘要本论文在研究永磁同步电动机运行原理的基础上详细讨论了其变频调速的理论而且设计了一套基于DSP的永磁同步电动机磁场定向矢量控制系统。
永磁同步电动机相对感应电动机来说具有体积小、效率高以及功率密度大等优点，因此自从上个世纪80年代，随着永磁材料性能价格比的不断提高，以及电力电子器件的进一步发展，永磁同步电动机的研究也进入了一个新的阶段。
由于永磁同步电动机自身具有比感应电动机更为优越的性能，而且其dq变换算法相对简单、电机转子磁极的位置易于检测，因此交流调速的矢量控制理论在永磁同步电动机的控制领域也得到了同样的重视，有关永磁同步电动机矢量控制研究的成果陆续发表。
本文就是应用电压矢量控制SVPWM实现对永磁同步电机的转矩控制，使其拥有直流电机的性能。
关键词：永磁同步电机矢量控制 dq变换 DSP目录1 绪论............................................................................................................. (1)1.1 研究背景与意义 (1)1.2 研究现状及应用前景 (1)2 永磁同步电机的矢量控制方法 (3)3 硬件电路设计 (4)3.1 电流检测电路 (4)3.2 转速检测和转子磁极位置检测电路 (5)3.3 PWM发生电路 (6)3.4 IPM智能功率模块驱动电路 (7)3.5 系统保护电路 (8)3.6 人机接口电路 (9)4 软件设计............................................................................................................. . (9)设计心得............................................................................................................. .. (12)参考文献............................................................................................................. .. (13)1 绪论1.1 研究背景与意义众所周知，电动机是以磁场为媒介进行机械能和电能相互转换的电磁装置。
用三个接触器构成的三速异步电动机启动及加速控制线路2013-1-18
1.线路图
用三个接触器构成的三速异步电动机启动及加速控制线路如下图。
2.工作原理
低速运转时按下SB2启动开关后，1KM线圈得电吸合，其1KM1触点闭合后自锁，1KM2,1KM3触点断开互锁，1KM4~1KM7闭合后使电动机低速运转。
中速运转时按下SB3启动开关后，2KM线圈得电吸合，其2KM2触点闭合后自锁，2KM1.2KM6触点断开互锁，2KM3~2KM5闭合后使电动机中速运转。
高速运转时启动SB3高速运转启动开关。
3.应用
可以适应不同性质的负载调速要求，使用中多用机械齿轮变速相配合以扩大调速范围。
电动车三速开关原理电动车的三速开关是控制电动车行驶速度的重要部件，它通过改变电动车电机的电流大小，从而控制车辆的速度。
在这篇文档中，我们将详细介绍电动车三速开关的原理和工作方式。
首先，我们需要了解电动车的工作原理。
电动车的电机通过电池提供的电能来驱动，电动车的速度取决于电机的转速。
而电机的转速则取决于电机的电流大小。
因此，要控制电动车的速度，就需要控制电机的电流大小。
三速开关的工作原理就是通过改变电机的电流大小来控制车辆的速度。
三速开关通常包括低速档、中速档和高速档三个档位。
在不同的档位下，电机的电流大小不同，从而实现了不同的车速。
具体来说，当电动车处于低速档时，三速开关会限制电机的电流大小，使得电动车的速度较慢。
而当电动车处于中速档或高速档时，三速开关会分别增加电机的电流大小，从而使得电动车的速度逐渐增加。
三速开关是如何实现改变电机电流大小的呢？这涉及到三速开关内部的电路设计。
在三速开关内部，通常包括了不同的电阻和开关。
当选择不同的档位时，三速开关会改变电路中的电阻，从而改变电机的电流大小。
总的来说，电动车三速开关的原理就是通过改变电机的电流大小来控制车辆的速度。
这是一种简单而有效的设计，能够满足电动车在不同场景下的速度需求。
在日常使用中，我们可以根据实际情况选择不同的档位，以满足不同的行驶需求。
比如在拥挤的市区道路上，我们可以选择低速档，以保持车速稳定；而在高速公路上，我们可以选择高速档，以提高车辆的行驶速度。
总的来说，电动车三速开关是电动车速度控制的重要组成部分，它通过改变电机的电流大小来实现车辆的不同速度。
了解三速开关的原理和工作方式，有助于我们更好地使用和维护电动车，同时也有助于我们更好地理解电动车的工作原理。
希望本文能够对您有所帮助。
