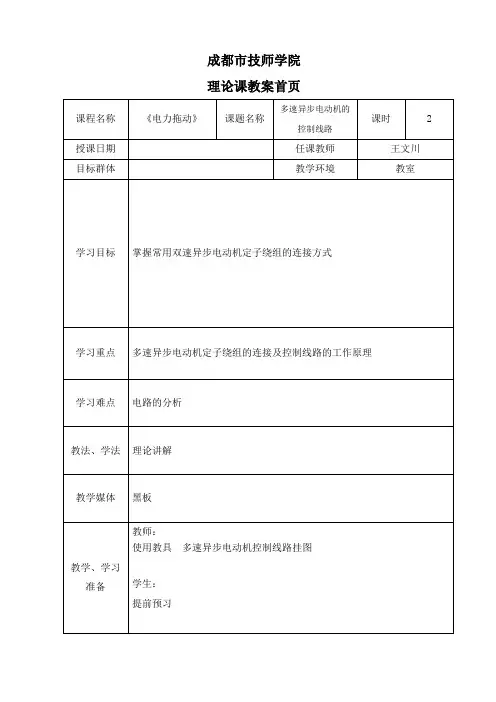

多速异步电动机的控制线路

一、双速电机控制原理调速原理根据三相异步电动机的转速公式：n1=60f/p三相异步电动机要实现调速有多种方法，如采用变频调速（YVP变频调速电机配合变频器使用），改变励磁电流调速（使用YCT电磁调速电机配合控制器使用，可实现无极调速），也可通过改变电动机变极调速，即是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。

根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的（这也是常见的2极电机同步转速为3000rpm,4极电机同步转速1500rpm,6极电机同步转速1000rpm等）。

这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机，这就是双速电机的调速原理。

下图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。

∴转速比＝2／1＝2双速电机的变速原理是:电机的变速采用改变绕组的连接方式，也就是说用改变电机旋转磁场的磁极对数来改变它的转速。

如你单位的双速电机(风机),平时转速低,有时风机就高速转，主要是通过外部控制线路的切换来改变电机线圈的绕组连接方式来实现。

1、在定子槽内嵌有两个不同极对数的共有绕组，通过外部控制线路的切换来改变电机定子绕组的接法来实现变更磁极对数；2、在定子槽内嵌有两个不同极对数的独立绕组；3、在定子槽内嵌有两个不同极对数的独立绕组，而且每个绕组又可以有不同的联接。

（一）双速电机定子接线图三相双速异步电动机的定子绕组有两种接法：△接和YY接法，如下图所示。

图（a）△接（低速）图（b）YY接（高速）图25-1 三相双速异步电动机定子绕组接线图图（a）为双速异步电动定子绕组的△接法，三相绕组的接线端子U1、V1、W1与电源线连接，U2、V2、W2三个接线端悬空，三相定子绕组接成△形。

2—17 绕线式异步电动机起动和调速控制线路绕线式异步电动机的特点是：它的转子上绕有绕组，并且通过转子上的集电环〔俗称滑环〕在转子绕组中串接附加的电抗。

当转子回路中的电抗改变时，电动机的力矩特性将改变，适当地调节转子回路中的电阻，可以得到理想的起动状态。

用绕线式异步电动机可以得到很大的起动转距，同时起动时的电流也减少很多。

所以在对起动转距，调速特性要求较高的机械中〔如卷扬机、桥式起动机等〕，常常使用绕线式异步电动机。

绕线式异步电动机的缺点是：电动机比较复杂、造价也高、耐用性能较差、效率也稍低。

绕线式异步电动机的起动方法有如下三种：一、转子绕组串接电阻；二、转子绕组串接频敏变阻器；三、用凸轮控制器。

下面分别详细介绍绕线式电动机的三种起动方法：一、转子绕组串接电阻起动控制线路转子绕组串接电阻控制绕线式异步电动机的线路又分为:用按钮开关、用时间继电器、用电流继电器三种不同的控制线路，下面依次介绍如下：1、用按钮开关控制绕线式异步电动机的控制线路。

用按钮开关控制绕线式电动机的控制线路如图21701所示：图21701的工作原理简述如下：图中：KM1、KM2、KM3、KM4、四个接触器除KM1作接通电源用外，其余三个均是短路转子回路中的起动电阻用的。

SB1为停顿按钮；SB2为起动按钮，SB3、SB4、SB5均为切除电阻用的按钮开关。

起动电动机时，按下SB2，KM1获电吸合并自锁，电动机转子绕组内串入R1、R2、R3全部电阻起动。

按下SB3，KM2获电吸合并自锁，其主触头KM1闭合，短路R1，电动机加速运转；同理，按SB4、SB5分别短路R2及R3，电动机一级、一级加速运转。

并且当KM3闭合时，其常闭触头KM3切断KM2的线圈回路；KM4闭合时，其常闭触头KM4切断KM3、〔包括KM2〕的线圈回路。

当电动机全速运转时，只有KM1、KM4两个接触器获电工作，其余均断开。

接触器，KM2、KM3、KM4的常闭触头串联在KM1线圈回路中的作用是，保证电动机在转子回路中电阻全部参加的条件下才能起动。

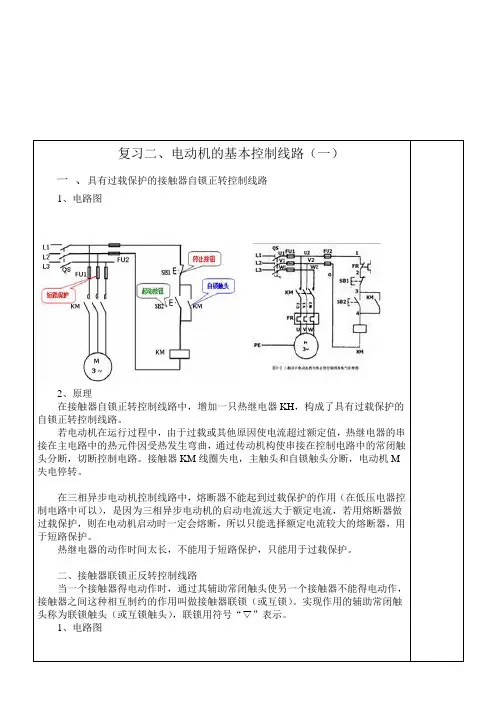

复习二、电动机的基本控制线路（一）一、具有过载保护的接触器自锁正转控制线路1、电路图2、原理在接触器自锁正转控制线路中，增加一只热继电器KH，构成了具有过载保护的自锁正转控制线路。

若电动机在运行过程中，由于过载或其他原因使电流超过额定值，热继电器的串接在主电路中的热元件因受热发生弯曲，通过传动机构使串接在控制电路中的常闭触头分断，切断控制电路。

接触器KM线圈失电，主触头和自锁触头分断，电动机M 失电停转。

在三相异步电动机控制线路中，熔断器不能起到过载保护的作用（在低压电器控制电路中可以），是因为三相异步电动机的启动电流远大于额定电流，若用熔断器做过载保护，则在电动机启动时一定会熔断，所以只能选择额定电流较大的熔断器，用于短路保护。

热继电器的动作时间太长，不能用于短路保护，只能用于过载保护。

二、接触器联锁正反转控制线路当一个接触器得电动作时，通过其辅助常闭触头使另一个接触器不能得电动作，接触器之间这种相互制约的作用叫做接触器联锁（或互锁）。

实现作用的辅助常闭触头称为联锁触头（或互锁触头），联锁用符号“ ”表示。

1、电路图2、工作原理：先合上开关QS。

按下SB1，KM1线圈得电，KM1自锁触头闭合自锁，KM1主触头闭合，同时KM1联锁触头分断对KM2联锁，电动机M启动连续正转，工作台向左运动，移至限定位置时，挡铁1碰撞位置开关SQ1，SQ1-1常闭触头先分断，KM1线圈失电KM1自锁触头分断解除自锁，KM1主触头分断，KM1联锁触头恢复闭合解除联锁，电动机M失电停转，工作台停止左移，同时SQ1-2后闭合，使KM2自锁触头闭合自锁，KM2主触头闭合，同时KM2联锁触头分断对KM1联锁，电动机M启动连续反转，工作台右移（SQ1触头复位），移至限定位置时，挡铁2碰撞位置开关SQ2，SQ2-1先分断，KM2线圈失电，KM2自锁触头分断解除自锁，KM2主触头分断，KM2联锁触头恢复闭合解除联锁，电动机M失电停转，工作台停止左移，同时SQ2-2后闭合，使KM1自锁触头闭合自锁，KM1主触头闭合，同时KM1联锁触头分断对KM2联锁。

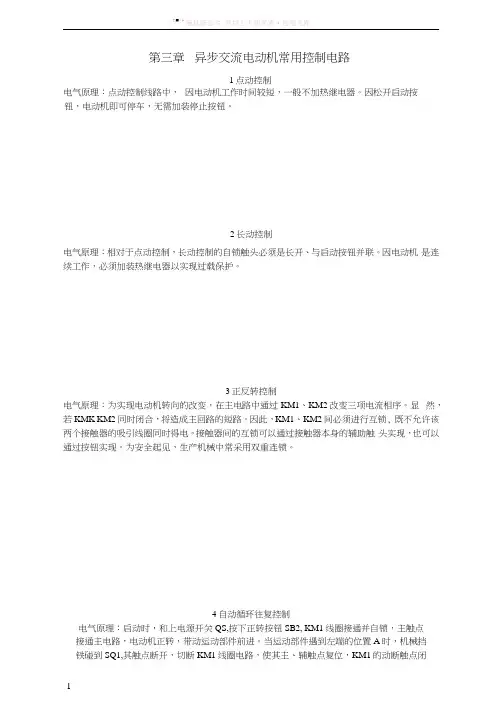

•匕■・(«漫其修远兮.吾将上下而求索・百度文库第三章异步交流电动机常用控制电路1点动控制电气原理：点动控制线路中，因电动机工作时间较短，一般不加热继电器。

因松开启动按钮，电动机即可停车，无需加装停止按钮。

2长动控制电气原理：相对于点动控制，长动控制的自锁触头必须是长开、与启动按钮并联。

因电动机是连续工作，必须加装热继电器以实现过载保护。

3正反转控制电气原理：为实现电动机转向的改变，在主电路中通过KM1、KM2改变三项电流相序。

显然，若KMK KM2同时闭合，将造成主回路的短路。

因此，KM1、KM2间必须进行互锁, 既不允许该两个接触器的吸引线圈同时得电。

接触器间的互锁可以通过接触器本身的辅助触头实现，也可以通过按钮实现。

为安全起见，生产机械中常采用双重连锁。

4自动循环往复控制电气原理：启动时，和上电源开关QS,按下正转按钮SB2, KM1线圈接通并自锁，主触点接通主电路，电动机正转，带动运动部件前进。

当运动部件遇到左端的位置A时，机械挡铁碰到SQ1,其触点断开，切断KM1线圈电路，使其主、辅触点复位，KM1的动断触点闭修远兮.百将上下而求索•百度文库合及SQ1的动合触点闭合使接触器KM2线圈接通并自锁，电动机定子绕组电源相序不变，电动机进行反接制动，转速迅速下降，然后反向启动，带动运动部件进行反向运动。

当运动部件运动到右端位置时，英上的挡铁撞压行程开关SQ2, SQ2动作，其动断触点断开使KM2 线圈断电，SQ2的动合触点闭介使KM1线圈电路接通，电动机先进行反接制动再反向启动, 带动运动部件前进。

这样，即实现往复运动。

5三相异步电动机的变级调速控制特点——2/4极双速电动机——髙、低速运行。

应用——在机床中方》一改变泄子绕组的极对数；——改变转子电路中的电阻；——变频调速：——串极调速。

如图1-56为改变电阻的方式第四章M7130磨床一、功能：机械加工中，当对零件表而的光洁度要求较髙时，就需要用磨床进行加工，磨床是用砂轮的周边或端而对工件的表而进行机械加工的一种精密机床。

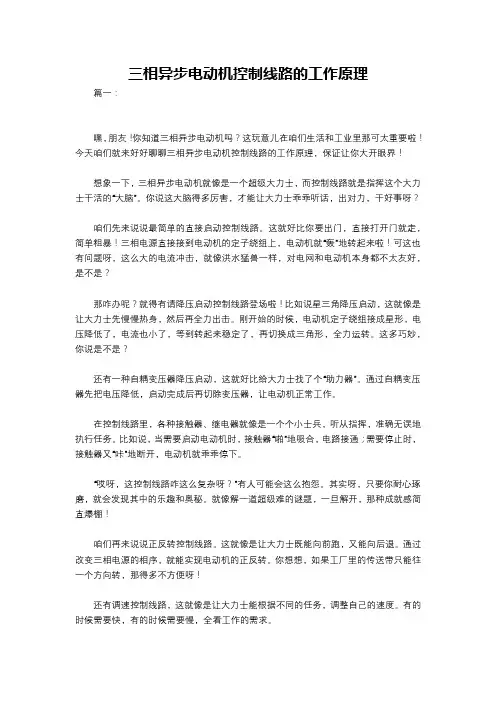

三相异步电动机控制线路的工作原理篇一：嘿，朋友！你知道三相异步电动机吗？这玩意儿在咱们生活和工业里那可太重要啦！今天咱们就来好好聊聊三相异步电动机控制线路的工作原理，保证让你大开眼界！想象一下，三相异步电动机就像是一个超级大力士，而控制线路就是指挥这个大力士干活的“大脑”。

你说这大脑得多厉害，才能让大力士乖乖听话，出对力，干好事呀？咱们先来说说最简单的直接启动控制线路。

这就好比你要出门，直接打开门就走，简单粗暴！三相电源直接接到电动机的定子绕组上，电动机就“轰”地转起来啦！可这也有问题呀，这么大的电流冲击，就像洪水猛兽一样，对电网和电动机本身都不太友好，是不是？那咋办呢？就得有请降压启动控制线路登场啦！比如说星三角降压启动，这就像是让大力士先慢慢热身，然后再全力出击。

刚开始的时候，电动机定子绕组接成星形，电压降低了，电流也小了，等到转起来稳定了，再切换成三角形，全力运转。

这多巧妙，你说是不是？还有一种自耦变压器降压启动，这就好比给大力士找了个“助力器”。

通过自耦变压器先把电压降低，启动完成后再切除变压器，让电动机正常工作。

在控制线路里，各种接触器、继电器就像是一个个小士兵，听从指挥，准确无误地执行任务。

比如说，当需要启动电动机时，接触器“啪”地吸合，电路接通；需要停止时，接触器又“咔”地断开，电动机就乖乖停下。

“哎呀，这控制线路咋这么复杂呀？”有人可能会这么抱怨。

其实呀，只要你耐心琢磨，就会发现其中的乐趣和奥秘。

就像解一道超级难的谜题，一旦解开，那种成就感简直爆棚！咱们再来说说正反转控制线路。

这就像是让大力士既能向前跑，又能向后退。

通过改变三相电源的相序，就能实现电动机的正反转。

你想想，如果工厂里的传送带只能往一个方向转，那得多不方便呀！还有调速控制线路，这就像是让大力士能根据不同的任务，调整自己的速度。

有的时候需要快，有的时候需要慢，全看工作的需求。

总之，三相异步电动机控制线路的工作原理就像是一场精心编排的舞蹈，每个元件都在自己的位置上发挥着关键作用，共同演绎出完美的“电机运转之舞”。

异步电机控制原理引言：异步电机是一种常见的电动机类型，广泛应用于工业和家庭设备中。

异步电机的控制原理是通过调节电源频率和电压来实现转速和转矩的控制。

本文将介绍异步电机的控制原理及其应用。

一、异步电机的基本原理异步电机由定子和转子组成。

定子上绕有三相绕组，通过电源提供的三相交流电产生旋转磁场。

转子上的导体感应到旋转磁场后，产生感应电动势，从而在转子上产生电流。

根据洛伦兹力的作用，转子开始旋转，与旋转磁场同步运动。

二、异步电机的控制方式1. 电源频率控制：改变电源频率可以改变异步电机的转速。

通常情况下，电源频率是恒定的，所以这种控制方式的应用较少。

2. 电源电压控制：改变电源电压可以改变异步电机的转矩。

通过调节电源电压，可以实现对异步电机的转矩控制。

这种控制方式常用于需要调节负载转矩的场合，如电梯、起重机等。

3. 变频控制：变频控制是最常用的异步电机控制方式之一。

通过改变电源频率和电压，可以实现对异步电机转速和转矩的精确控制。

变频器是实现变频控制的关键设备，它可以将固定频率的电源电压转换为可调节频率和电压的输出。

三、异步电机控制的应用1. 工业领域：异步电机广泛应用于工业生产线上，如风机、泵、压缩机等。

通过变频控制，可以根据生产需求调整设备的转速和转矩，提高生产效率。

2. 家用电器：异步电机也被广泛应用于家用电器中，如洗衣机、冰箱、空调等。

通过控制电机的转速和转矩，可以实现不同的工作模式和功能。

3. 交通运输：异步电机在交通运输领域也有重要应用，如电动汽车、电动自行车等。

通过控制电机的转速和转矩，可以实现车辆的加速、减速和行驶稳定性控制。

结论：异步电机是一种重要的电动机类型，其控制原理基于调节电源频率和电压。

通过电源频率控制、电源电压控制和变频控制，可以实现对异步电机转速和转矩的精确控制。

异步电机广泛应用于工业、家用电器和交通运输等领域，为各行各业提供了高效、可靠的动力源。

随着科技的不断进步，异步电机控制技术也将不断发展，为各个领域带来更多的创新和便利。

异步电动机控制方法
异步电动机控制方法有很多种，常见的控制方法包括：
1. 转子电流控制：通过控制转子电流和电压的相位差来控制电机的转速和转矩。

2. 基于矢量控制的电机控制方法：通过测量电机的转速和定子电流，计算出电机的磁链矢量，然后通过控制定子电流的幅值和相位，来达到控制电机转速和转矩的目的。

3. 矢量控制技术：利用数学模型和电机的转速和电流反馈信息，通过动态控制电机的电流矢量来实现电机的转速和转矩控制。

4. 感应电机直接转矩控制（DTC）：通过测量电机的转速和转矩，通过控制定子电流和转子磁链的方向和大小，直接实现电机的转速和转矩控制。

5. 空间矢量调制（SVM）控制方法：通过对电机的绕组电压进行分解和调制，控制电机的磁链和磁场分布，从而实现电机的转速和转矩控制。

以上只是一些常见的异步电动机控制方法，根据不同的应用需求和电机类型，还有其他更多的控制方法。

《电力拖动》教学大纲一、课程的性质、地位与任务本课程是专业选修课,它是一门集专业理论与技能训练与一体化课程，旨在培养学生理论联系实际，综合处理电气控制线路各种问题的能力。

主要内容包括电动机的结构、特性、起动和调速；常用低压电器拆装与维修；电动机的基本控制线路及其安装、调试与维修；常用生产机械的电气控制线路及其安装、调试与维修。

二、教学基本要求本课程的任务是使学生掌握与电力拖动有关的专业理论知识与操作技能，培养学生理论联系实际和分析解决一般技术问题的能力，使学生达到维修电工国家职业标准的要求。

通过本课程的学习,学生应达到下列基本要求：1.掌握电动机的机械特性、起动方式和调速的方法；2.掌握常用低压电器的功能、结构、基本原理、选用原则及其拆装维修方法；3.掌握电动机基本控制线路的构成，工作原理，分析方法及其安装、调试与维修；4.掌握常用生产机械电气控制线路的分析方法及其安装、调试与维修。

第一章电动机的机械特性……2学时本章教学目的和要求：理解电力拖动的意义；掌握直流电动机的机械特性和制动方式；掌握三相异步电动机和同步电动机的机械特性。

重点和难点：直流、三相异步和同步电动机的机械特性；直流、三相异步和同步电动机的机械特性。

第一节电力拖动的概述一、电工基础二、电力拖动的概述第二节他励直流电动机的机械特性一、他励直流电动机的工作原理二、他励直流电动机的机械特性第三节他励直流电动机的制动一、他励直流电动机的制动方式二、他励直流电动机的制动电路第四节串励直流电动机的机械特性一、串励直流电动机的工作原理二、串励直流电动机的机械特性第五节三相异步电动机的机械特性一、三相异步电动机的工作原理二、三相异步电动机的机械特性第六节同步电动机的机械特性一、同步电动机的工作原理二、同步电动机的机械特性第二章电动机的起动和转速调节……4学时本章教学目的和要求：掌握他励直流电动机和三相异步电动机的起动方式；掌握直流电动机和异步电动机的调速方法。
