第三章 常用公式及数据表第四节 冲压件模具设计常用公式一. 冲裁间隙分类见表4-1表4-1 冲裁间隙分类(JB/Z 271-86)分 类 依 据类 别ⅠⅡⅢ制 件 剪 切 面 质 量剪切面特征t=材料厚度塌角深度a (4~7)%t (6~8)%t (8~10)%t 光亮带b (35~55)%t(25~40)%t(15~25)%t剪裂带E 小 中 大 毛刺高度h一般 小 一般 斜度β4°~ 7°7°~ 8°8°~ 11°制 件 精 度挠角f稍小 小 较大尺寸精度落料件接近凹模尺寸 稍小于凹模尺寸 小于凹模尺寸 冲孔件接近凸模尺寸稍小于凸模尺寸小于凸模尺寸模 具 寿 命较低较高最高适 用 场 合制件剪切面质量﹑尺寸精度要求高时采用,模具寿命较低制件剪切面质量﹑尺寸精度要求一般时采用,适用于继续塑变的制件制件剪切面质量﹑尺寸精度要求不高时采用,以利提高模具寿命二. 冲裁间隙选取(仅供参考) 见表4-2 (见下页)表4-2 冲裁间隙比值(单边间隙) (单位:%t)(注: 1. 本表适用于厚度为10mm以下的金属材料, 厚料间隙比值应取大些;2. 凸,凹模的制造偏差和磨损均使间隙变大, 故新模具应取最小间隙;3. 硬质合金冲模间隙比钢模大20% 左右.)注: 冲裁间隙选取应综合考虑下列因素:1.冲床﹑模具的精度及刚性.2.产品的断面质量﹑尺寸精度及平整度.3.模具寿命.4.跳屑.5.被加工材料的材质﹑硬度﹑供应状态及厚度.6.废料形状.7.冲子﹑模仁材质﹑硬度及表面加工质量.三.冲裁力﹑卸(剥)料力﹑推件力﹑顶件力F冲= 1.3 * L * t *τ(N) (公式4-1)F卸= K卸* F冲(N) (公式4-2)F推= N * K推* K冲(N) (公式4-3)F顶= K顶* F冲(N) (公式4-4)其中:L ――冲切线长度(mm)t ――材料厚度(mm)τ――材料抗剪强度(N/mm2 )1.3 ――安全系数K卸――卸(剥)料力系数K推――推料力系数K顶――顶料力系数K卸K推K顶数值见表4-3表4-3 卸料力﹑推件力和顶件力系数料厚K卸K推K顶钢≦0.1>0.1~0.5>0.5~2.5>2.5~6.5>6.50.065~0.0750.045~0.0550.04~0.050.03~0.040.02~0.030.10.0630.0550.0450.0250.140.080.060.050.03铝﹑铝合金紫铜﹑黄铜0.025~0.080.02~0.060.03~0.070.03~0.09注:卸料力系数K卸在冲多孔﹑大搭边和轮廓复杂时取上限值.四.中性层弯曲半径R = r + x * t (mm) (公式4-5)其中:R――中性层弯曲半径(mm)r ――零件内侧半径(mm)x ――中性层系数中性层系数见表4-4(仅供参考)表4-4 中性层系数x值注: 弯曲件展开尺寸与下列因素有关:1.弯曲成形方式.2.弯曲间隙.3.有无压料.4.材料硬度﹑延伸率﹑厚度.5.根据实际状况精确修正.五.材料最小弯曲半径,见表4-5表4-5 最小弯曲半径注:表列数据用于弯曲中心角≧90∘﹑断面质量良好的情况.六﹑弯曲回弹半径及回弹角r凸= r0 / ( 1 + K r0 / t ) (公式4-6)回弹角的数值为Δα= (180°-α0 )( r0 / r凸- 1) (公式4-7)式中r凸――凸模的圆角半径, [r凸]为mm;r0 ――工件的圆角半径, [r0 ]为mm;α0 ――工件的弯曲角度, [α0]为(°);t ――工件材料厚度, [t]为mm;K ――简化系数, 见表4-6表4-6 简化系数k值名称牌号状态K 名称牌号状态K铝L4, L6 退火0.0012 磷青铜QSn65-0.1 硬0.015 冷硬0.0041铍青铜Qbe2软0.0064防锈铝LF21退火0.0021 硬0.0265冷硬0.0054 铝青铜QA15 硬0.0047 LF12 软0.0024碳钢08, 10, A2 0.0032硬铝LY11软0.0064 20, A3 0.005硬0.0175 30, 35, A5 0.0068 LY12软0.007 50 0.015硬0.026碳工钢T8退火0.0076铜T1, T2, T3 软0.0019 冷硬0.0035 硬0.0088不锈钢1Cr18Ni9Ti退火0.0044黄铜H62软0.0033 冷硬0.018 半硬0.008弹簧钢65Mn退火0.0076 硬0.015 冷硬0.015 H68软0.0026 60Si2MnA 冷硬0.021硬0.0148七﹑弯曲力计算针对“v”型弯曲:F弯= 0.6kbtσb/ (R + t ) (N) (公式4-8) 其中:b―――弯曲线长度(mm)t―――材料厚度(mm)r―――内侧半径(mm)σb――材料极限强度(N/mm2)k―――安全纟数,一般k=1.3八﹑拉深(抽引)系数m = d/D (公式4-9)其中:d ――拉深(抽引)后工件直径(mm)D――毛坯直径(mm)1. 无凸缘或有凸缘筒形件用压边圈拉深系数见表4-7表4-7 无凸缘或有凸缘筒形件用压边圈拉深的拉深系数(适用08,10号钢)注: 1) 随材料塑性高低,表中数值应酌情增减.2) ――线上方为直筒件(d凸=d1 ).3) 随d凸/D 数值增大, r/t 值可相应减小, 满足2r1≦h1, 保证筒部有直壁.4) 查用时, 可用插入法, 也可用偏大值.5)多次拉深首次形成凸缘时,为考虑多拉入材料,m1增大0.02.2. 带凸缘筒形件第一次拉深系见表4-8表4-8 带凸缘筒形件第一次拉深时的拉深系数m 1注:适用于08﹑10号钢 3.无凸缘筒形件用压边圈拉深系数见表4-9表4-9 无凸缘筒形件用压边圈时的拉深系数注: 1. 凹模圆角半径大时 (r 凹 = 8 ~ 15t ), 拉深系数取小值, 凹模圆角半径小时 (r 凹 = 4 ~ 8t ),拉深系数取大值.2. 表中拉深系数适用于08﹑10S ﹑15S 钢与软黄铜H62 ﹑ H68. 当拉深塑性更大的金属时(05﹑08Z 及10Z 钢﹑铝等), 应比表中数值减小1.5-2%. 而当拉深塑性较小的金属时(20﹑25﹑A2﹑A3﹑酸洗钢﹑硬铝﹑硬黄铜等), 应比表中数值增大1.5-2%(符号S 为深拉深钢, Z 为最深拉深钢).4. 无凸缘筒形件不用压边圈拉深系数见表4-10表4-10 无凸缘筒形件不用压边圈时的拉深系数注:适用于08﹑10以及15Mn等材料5. 有工艺切口的第一次拉深系数见表4-11表4-11有工艺切口的第一次拉深系数m1 (材料:08﹑10)6. 有工艺切口的以后各次拉深系数见表4-12表4-12有工艺切口的以后各次拉深系数m n(材料:08﹑10))7. 有工艺切口的各次拉深系数见表4-13表4-13有工艺切口的各次拉深系数软钢﹑铝0.67 0.78 0.80 0.82 0.85 0.90 九﹑拉深(抽引)力F抽=3(σb + σs )( D – d - r凹)t (N) (公式4-10)其中:σb――材料极限强度(N/mm2)σs――材料屈服强度(N/mm2)D―――毛坯直径(mm)d―――拉深凹模直径(mm)r凹――拉深凹模圆角(mm)t―――材料厚度(mm)十﹑孔的翻边1. 翻边系数K = d/D (公式4-11)d ――预冲孔直径(mm)D ――翻边后平均直径(mm)各种材料极限翻边系数见表4-14,表4-15表4-14 低碳钢的极限翻边系数K翻边方法孔的加工方法比值d/t100 50 35 20 15 10 8 6.5 5 3 1球形凸模鑚后去毛刺用冲孔模冲孔0.700.750.600.650.520.570.450.520.400.480.360.450.330.440.310.430.300.420.250.420.20—圆柱形凸模鑚后去毛刺用冲孔模冲孔0.800.850.700.750.600.650.500.600.450.550.420.520.400.500.370.500.350.480.300.470.25—表4-15 其它一些材料的翻边系数退火的材料翻边系数K K min2. 预冲孔直径d = D-2( h - 0.43r - 0.72t ) (公式4-12)h ――翻边高度(mm)r ――翻边圆角(mm)t ――材料厚度(mm)3. 翻边高度h = D/[( 1-k )/2] + 0.4r + 0.72t (公式4-13)4. 翻边口部材料厚度t1 = t√k (mm) (公式4-14)5.翻边力F = 1.1tπtσs( D-d )σs ――材料屈服强度(Mpa)十一设计连接器五金零件应注意的要点1.尺寸标注:1)尺寸标注在最显要位置,直观,不封闭;2)重要﹑关键尺寸直接标注,不能有累积公差;3)尺寸公差大小应综合考虑功能及制造成本,并非越小越好,体现“该精就精,该粗就粗”一般经济公差为:下料±0.03,成形±0.05,角度±0.5°4)重要及关键尺寸应综合考虑制程稳定性、装配、使用功能并非多益善.5)设计基准,制造基准,测量基准相统一;2.形位公差:1)基准(面或线)不应有变形2)标注应清楚明确,方便量测;3)设计基准,制造基准,测量基准相统一;4)应综合考虑制程稳定性及使用要求,并非多多益善,精度一般可达到0.10;5)很稳定的尺寸, 如下料尺寸等可以不标.3.结构设计及强度要求1)材料选用满足使用要求,又方便采购的原料;2)零件外形园角,防止滚镀表面刮伤;3)零件应有足够的强度及刚性,防止在贮存,电镀、搬运过程中的变形及尺寸变异;4)特殊零件,可采用多种工序组合方式,如多轴成形加工.五金模具+治具等不同方式来完成;5)连续料带要求:A)Carrier应有足够的强度及刚性B)尽量采用双侧CarrierC)注意包装时Carrier及零件是否变形D)连续电镀的孔径、孔距特殊要求4.五金零件加工工艺:1)冲裁A)断面质量、光亮面比例大小B)毛刺大小(一般不超过0.05)及方向,对外观、功能的影响C)倒刺结构,不允许有园角D)尽量避免长悬臂或长槽E)零件平整度要求,一般为0.102)弯曲A)最小弯曲半径B)外侧龟裂的影响C)弯起高度应大于2t,如图4-4D)孔边距离应大于t,如图4-5,也可采用如图4-6所示工艺F)材料方向性对使用性能的影响3)抽引A)形状尽量简单对称B)R角不应太小,一般可达R0.30, 如图4-7C)内外尺寸不可同时标注D)表面模痕不应有苛刻要求E)平面度一般可达0.10第八章工程图面作业标准第二节五金模具一.五金模具开发流程,见表8-1二.五金模具装配图(图8-1)三.模具图面常见符号含义M,MC ――铣SP ――――基准点H ―――热处理TYP ――――典型尺寸ELE ――镀铬RP ――――圆弧点DYE ――染黑CEN,CL ――中心线G ―――磨TAN ――――切点PG ―――光学曲线磨THR ――――穿孔JG ―――坐标磨BOTT ―――底面W/C,W ――线割TOP ――――顶面E,EDM――放电SYM ――――对称L ――――车T ―――――厚度INT ―――交点CB ――――沉孔C ――――倒角CLEAR ―――间隙四.典型零件排样1.HOOK类,见图8-22.抽引类,见图8-33.外壳类,见图8-4。

冲压模具常用材料种类及特性如何合理选取模具钢材?（1）模具的选材在设计模具时,合理选取材料是关系到模具寿命和成本的一项重要工作,模具的成形零件凸、凹模材料的选取尤应慎重,通常应考虑以下几点:①生产批量当冲压件的生产批量很大时,凸、凹模材料应选取质量高、耐磨性好的模具钢,对于模具的其他工艺零件的材料要求,也要相应地提高；在少量生产中,可采用成本低耐磨性较差的材料。

②被冲压材料性能、工序性质和凸、凹模工作条件当被冲材料较硬或变形抗力较大时,其凸、凹模应选取耐磨性好、强度高的材料；对于凸、凹模工作条件较差的冷挤模,应选取有足够硬度、强度、韧性、耐磨性等综合力学性能较好的模具钢,同时应具有一定的硬性和耐热、抗疲劳强度。

③加工规格一般来料都没有加工,这些材料叫坯料,但坯料加工首先要经过铣床、磨床来达到一定尺寸之后才能制造模具。

（2）模具寿命与模具材料的关系①模具凹模刃口高度的估算方法a) 规定模具寿命为2000000~3000000次时,刃口每次研磨量为ffice:smarttags" />0.2mm,每次研磨后的生产量为200000~300000次。

刃口直身高度为2.5~3mm。

b) 若要模具寿命为5000000次,则刃口高度应取4~5mm。

②模具寿命与模具材料的关系凸模凹模通常采用的材料为XW-10、XW-5、XW-41、XW-42、SKD11（Cr12MoV）、ASP23。

以上四种主要钢材特性见表注: 1.以上各种参数均以XW-41为标准的比较值。

2.当冲件材料为SECC、SPCC、SPTE、T3时，通常选凸凹模材料为XW-41。

3.当冲件材料为不锈钢时，通常选凸凹模材料为ASP23。

金属材料现场快速鉴别的方法有哪几种？(1) 火花鉴别火花鉴别是将钢铁材料轻轻压在砂轮上打磨,观察所迸射出的火花形状和颜色,以判断钢铁成分范围的方法、材料不同,其火花也不同。

①20钢流线多、带红色,火束长,芒线稍粗。

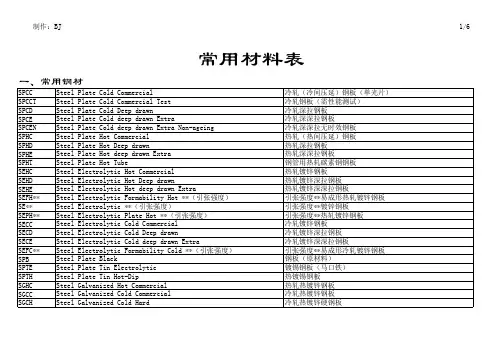

冲压常⽤材料⼀、常⽤钢材的种类、代号及说明SPCC：S：steel(钢)P：plate(板)C：clod(冷)C：commercial(压延)冷间压延钢板SPCD：S：steel(钢)P：plate(板)C：clod(冷)D：deepdrawn冷间压延拉伸钢板SPCE：S：steel(钢)P：plate(板)C：clod(冷)E：deepdrawnextra冷间压延深深拉钢板SECC：S：steel(钢)E：electrolytic(电镀)C：clodC：commercial冷间压延电镀钢板SECD：S：steel(钢)E：electrolytic(电镀)C：clodD：deepdrawn冷间压延深拉电镀钢板SECE：S：steel(钢)E：electrolytic(电镀)C：clodE：deepdrawnextra冷间压延深深拉电镀钢板SECC-K2：K2为神户制钢所对表⾯耐指纹电镀锌钢板的⾏业标准代号之表⽰，其表⾯涂为有机涂层。

SECC-KS：KS则表⽰表⾯涂层为⽆机涂层。

SECC-CS：CS为新⽇本制铁⾏业标准代号之UF处理钢板（耐指纹）的⼀种。

UF处理钢板分为三种：EGC-CZ有机被膜0.5µmEGC-CF有机被膜1.0µmEGC-CS有机被膜0.7µmSEHC：热轧镀锌钢板及钢带SEHD：热轧镀锌深拉钢板及钢带SEHE：热轧镀锌深深拉钢板及钢带SGCC：冷轧涂镀锌钢板及钢带SGCH：冷轧涂镀锌冷硬钢板及钢带SGCD：冷轧涂镀锌深拉钢板及钢带SGHC：热轧涂镀锌钢板及钢带CGCC：冷轧涂彩锌钢板及钢带CGCD：冷轧涂彩锌冷硬钢板及钢带CGCH：冷轧涂彩锌冷硬钢板及钢带注：新推出的新型材料（环保材料）与旧材料有以下区别：环保材料：⼜称⽆铬电镀钢板，只对表⾯有做处理的材料⽽⾔，⽽冷轧钢板作为所有钢板材料后处理的基板⽆需进⾏表⾯处理，⽬前推出的环保材料暂时只有电镀锌钢板⼀种类型，如下：新⽇本制铁材料，代号为：EGC-QS：⼀般环保电镀锌钢板。

冲压常用材料表、冲压件常用材料介绍内容来源网络，由深圳机械展收集整理！更多冲床及冲压自动化生产线技术，就在深圳机械展！冲压工艺对材料的要求1.首先要满足冲压件的使用要求：强度、刚度、导电性、导热性、重要性、耐腐蚀等。

2.满足冲压工艺条件应具有良好的塑性和表面质量、板料的厚度。

冲压板料的准备一般情况的毛毡都是较大的板料的带料，由剪板机按冲压工艺和工序情况进行剪切、剪成适合的形状、其中剪切的本要考虑的料的纤维方向。

常用冲压材料介绍常用的冲压材料通常有：各种钢板、不锈钢板、铝板、铜板以及其他非金属板材类其中钢板（包括带钢）的分类：1、按厚度分类：（1）薄板（2）中板（3）厚板（4）特厚板2、按生产方法分类：（1）热轧钢板（2）冷轧钢板3、按表面特征分类:（1）镀锌板（热镀锌板、电镀锌板）（2）镀锡板（3）复合钢板（4）彩色涂层钢板4、按用途分类:（1）桥梁钢板（2）锅炉钢板（3）造船钢板（4）装甲钢板（5）汽车钢板（6）屋面钢板（7）结构钢板（8）电工钢板（硅钢片）（9）弹簧钢板（10）其他我们通常所说的冲压钢板板材，多是指薄钢板（带）；而所谓的薄钢板，是指板材厚度小于4mm的钢板，它分为热轧板和冷轧板。

热轧，是以板坯（主要为连铸坯）为原料，经加热后由粗轧机组及精轧机组制成带钢。

从精轧最后一架轧机出来的热钢带通过层流冷却至设定温度，由卷取机卷成钢带卷。

冷却后的钢带卷，根据用户的不同需求，经过不同的精整作业线（平整、矫直、横切或纵切、检验、称重、包装及标志等）加工而成为钢板、平整卷及纵切钢带产品。

简单来说，一块钢坯在加热后（就是电视里那种烧的红红的发烫的钢块）精过几道轧制，再切边，矫正成为钢板，这种叫热轧。

冷轧：用热轧钢卷为原料，经酸洗去除氧化皮后进行冷连轧，其成品为轧硬卷，由于连续冷变形引起的冷作硬化使轧硬卷的强度、硬度上升、韧塑指标下降，因此冲压性能将恶化，只能用于简单变形的零件。

轧硬卷可作为热镀锌厂的原料，因为热镀锌机组均设置有退火线。

冷冲压模具材料的化学成分及机械性能模具焊接用焊条情况焊条各种模具使用TIG焊丝铸铁用焊条铸铁型面用及堆焊焊条DMA-100 铸铁修补接合使用铜合金硬面堆焊焊条2模具在汽车、运输、机械、电器产品、家庭用品、办公用品、光学器材、玩具、建材、航空等几乎所有行业中都有应用，做为产品大量生产的母体手段，日益发挥着重要作用，为保证工厂的生产效率和产品质量方面的要求，对各种模具在经久耐用、生产精度上的要求更加严格。

但是由于磨损、尺寸变更、加工错误、缺损等原因，而在模具生产上产生的高成本，往往令企业难以接受。

而采用焊接修补方式可以使成本大大降低，同时又不影响生产。

即使是造价便宜的模具，采用修补方式，也会将原来的使用寿命提高1—2倍。

而模具修补往往需要高级技术、高档材料且工艺复杂，不是一般企业都能够掌握的。

本公司已多年修补模具的经验为后盾，可根据客户的要求、母材材质、使用条件及形状等复杂条件，为客户选用经济实用、材质匹配的模具专用焊接材料，并长期提供技术支持，我们的焊接材料适用于冲压模、拔丝模、连铸模、塑胶模、锻造模等冷热作模具刃口工具等。

冷作冲压模具使用焊接材料应用规范及注意事项专用焊条冲压模具母材，由于现在的主流为合金工具钢或铸铁，施焊相对于碳钢来讲，非常的困难，会出现各种问题。

合金工具钢含碳量和其它元素较多，为较易淬火材料，焊接时多发生裂纹。

这是模具钢本身所要求的材料特性所决定的。

另一方面，铸铁自身的延伸率较差，焊接时热输入容易引淬硬和开裂，同时易产生气孔，为较难焊接材料。

鉴于上述原因，模具钢的焊接非常困难，我们应该注意如下事项：1．1．为防止开裂，应依据模具钢母材或焊接材料，进行预热并控制层间温度。

必要时进行后热并缓冷。

2．2．预热尽可能将温度控制在均一的水平，只能进行局部预热的情况下，在焊接部周围50mm的范围内均一加热；加热时使用长而弱的火焰，在大面积范围内缓慢地加热到100℃左右。

3．3．为了防止气孔的发生，要完全清除焊接部的锈迹、油污，使用焊条要烘干。
