主变保护装置的作用主变保护装置是电力系统中重要的设备之一，其作用是保护主变压器在运行过程中免受各种故障的影响，确保电力系统的安全稳定运行。
主变保护装置通过对主变压器的电气量进行监测和检测，及时判断故障状态并采取相应的保护动作，以防止故障扩大，保护主变压器不受损害。
主变保护装置主要具有以下几个方面的作用：1. 过电流保护：主变保护装置能够监测主变压器的电流，当电流超过额定值时，会及时切断电源，避免主变压器过载。
过电流保护是主变保护装置的基本功能之一，能够有效防止主变压器因电流过大而受损。
2. 过温保护：主变压器在运行过程中，由于各种原因可能会产生过热现象，这时主变保护装置会及时检测主变压器的温度，当温度超过额定值时，会自动切断电源，以保护主变压器不受损害。
3. 短路保护：主变保护装置能够监测主变压器的电压和电流，当出现短路故障时，会及时切断电源，以防止故障扩大。
短路保护是主变保护装置的重要功能之一，能够有效防止主变压器因短路故障而受损。
4. 接地保护：主变保护装置能够监测主变压器的接地情况，当出现接地故障时，会及时切断电源，以保护主变压器不受损害。
接地保护是主变保护装置的必备功能之一，能够有效防止主变压器因接地故障而受损。
5. 欠电压保护：主变保护装置能够监测主变压器的电压，当电压低于额定值时，会及时切断电源，以保护主变压器不受损害。
欠电压保护是主变保护装置的重要功能之一，能够有效防止主变压器因电压过低而受损。
6. 过电压保护：主变保护装置能够监测主变压器的电压，当电压超过额定值时，会及时切断电源，以保护主变压器不受损害。
过电压保护是主变保护装置的重要功能之一，能够有效防止主变压器因电压过高而受损。
7. 动作记录和报警功能：主变保护装置能够记录主变压器的各种故障动作情况，并能及时报警，通知运维人员进行处理。
动作记录和报警功能是主变保护装置的重要功能之一，能够及时发现故障并采取相应的措施，保护主变压器的安全运行。
变压器保护原理与配置变压器是电力系统中重要的电力设备之一，其主要功能是将一个电压等级的电能转换为另一个电压等级的电能，并在输电中进行电能传输和分配。
为保障变压器的正常运行，必须对其进行保护。
以下是变压器保护原理与配置的介绍。
一、变压器保护原理1. 过载保护当变压器负载电流超过额定电流时，将引起变压器温升过高，甚至可能导致短路，从而损坏变压器。
因此，需要对变压器进行过载保护。
过载保护装置通常采用电流互感器检测变压器负载电流，并通过保护继电器等装置实现过载保护。
2. 短路保护当变压器发生短路故障时，电流会急剧升高，引起变压器内部温度瞬间升高，将损坏变压器绕组和绝缘。
因此，需要对变压器进行短路保护。
短路保护装置通常采用电流互感器检测变压器电流，并通过保护继电器等装置实现短路保护。
3. 地闸保护当变压器出现地闸故障时，会导致变压器绕组和绝缘被损坏，从而影响变压器正常运行。
因此，需要进行地闸保护。
地闸保护装置通常采用变压器的中性点作为检测点，并通过保护继电器等装置实现地闸保护。
4. 过压保护当变压器输入电压超过额定电压时，会导致变压器绕组和绝缘的击穿，损坏变压器正常运行。
因此，需要进行过压保护。
过压保护装置通常采用电压互感器检测输入电压，并通过保护继电器等装置实现过压保护。
5. 欠压保护当变压器输入电压低于额定电压时，会导致变压器负载电流急剧升高，造成变压器绕组温度异常升高，从而损坏变压器。
因此，需要进行欠压保护。
欠压保护装置通常采用电压互感器检测输入电压，并通过保护继电器等装置实现欠压保护。
二、变压器保护配置变压器保护装置应按照变压器及其用途来确定配置方案。
变压器通常采用机械继电器、数字化继电器、微处理器等不同类型的保护装置。
1. 机械继电器保护机械继电器保护装置是一种传统的设备保护方案，通常用于小型变压器的保护。
它具有工作可靠、升级容易、操作简单等优点，但不支持远程通信，难以实现自动化和故障诊断。
2. 数字化继电器保护数字化继电器保护装置是一种新型设备保护方案，通常用于大型变压器的保护。

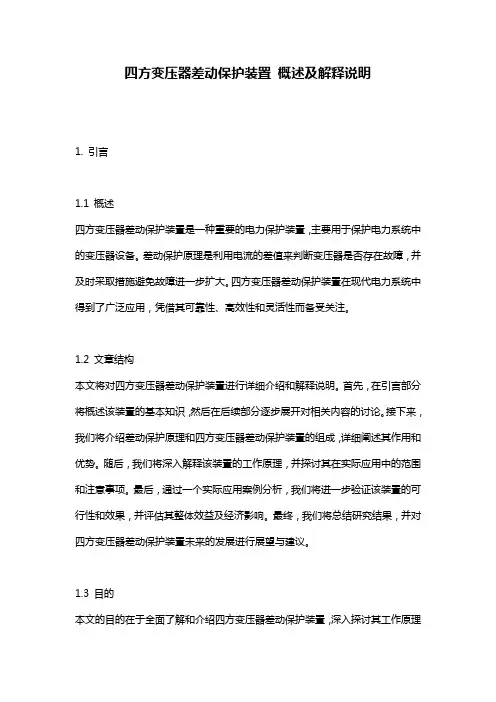

四方变压器差动保护装置概述及解释说明1. 引言1.1 概述四方变压器差动保护装置是一种重要的电力保护装置，主要用于保护电力系统中的变压器设备。
差动保护原理是利用电流的差值来判断变压器是否存在故障，并及时采取措施避免故障进一步扩大。
四方变压器差动保护装置在现代电力系统中得到了广泛应用，凭借其可靠性、高效性和灵活性而备受关注。
1.2 文章结构本文将对四方变压器差动保护装置进行详细介绍和解释说明。
首先，在引言部分将概述该装置的基本知识，然后在后续部分逐步展开对相关内容的讨论。
接下来，我们将介绍差动保护原理和四方变压器差动保护装置的组成，详细阐述其作用和优势。
随后，我们将深入解释该装置的工作原理，并探讨其在实际应用中的范围和注意事项。
最后，通过一个实际应用案例分析，我们将进一步验证该装置的可行性和效果，并评估其整体效益及经济影响。
最终，我们将总结研究结果，并对四方变压器差动保护装置未来的发展进行展望与建议。
1.3 目的本文的目的在于全面了解和介绍四方变压器差动保护装置，深入探讨其工作原理和应用范围，以及对该装置进行实际应用案例分析。
通过本文的阐述，读者可以获得关于该装置的全面知识，并对其作用、优势以及未来发展有更为清晰的理解。
同时，本文还旨在为电力系统运行人员、工程师和相关研究者提供参考和指导，推动该领域技术的不断创新和进步。
2. 四方变压器差动保护装置2.1 差动保护原理差动保护是一种常用的电力系统保护方式，通过检测电流信号差异来判断系统中是否存在故障。
四方变压器差动保护装置是一种应用于变压器差动保护的特殊装置，采用了先进的差动保护算法和技术。
2.2 四方变压器差动保护装置的组成四方变压器差动保护装置由硬件和软件两个部分组成。
硬件部分包括主控单元、差动单元、采样单元、通信单元和显示控制单元等。
软件部分则由操作系统和专门开发的程序构成。
2.3 差动保护装置的作用和优势四方变压器差动保护装置在电力系统中起到重要的作用，主要有以下几点优势：首先，四方变压器差动保护装置能够实时监测电流信号，及时发现变压器内部故障，并迅速做出响应，避免了故障扩大造成更大损失。
浅析电力变压器继电保护设计摘要本文结合电力变压器运行中的故障,分析了电力变压器差动保护、瓦斯保护及过电流保护等继电保护装置配置原则和设计方案。
关键词电力变压器;继电保护;设计中图分类号tm4文献标识码a文章编号1674-6708(2010)27-0045-020 引言电力变压器是电力系统中极其重要的电气设备,它在整个电力系统中起转换枢纽的作用,变压器的安全运行与否,直接关系到电力系统能否连续稳定地工作。
因此,为了供电的可靠性和系统正常运行,就必须视其容量的大小、电压的高低和重要程度,设置相应的继电保护装置。
1 电力变压器继电保护装置配置原则在电力系统运行中,当电力系统发生故障或异常工况时,继电保护装置应实现在最短时间和最小区域内,自动将故障设备从系统中切除,或发出信号由值班人员消除异常工况根源,以减轻或避免设备的损坏和对相邻地区供电的影响。
其配置原则如下:1)对于6.3mv·a及以上的常用工作变压器和并列运行的变压器,iomv·a及以上厂备用变压器和单独运行的变压器,以及2mv·a 及以上用电流速断保护灵敏性不满足要求的变压器,应装设差动保护装置。
对高压侧电压为330kv及以上的变压器,可装设双重差动保护装置。
2)当在变压器油箱内部发生故障(包括轻微的匝间短路和绝缘破坏引起的经电弧电阻的接地短路)时,由于故障点电流和电弧的作用,将使变压器油及其它绝缘材料因局部受热而分解产生气体,它们将从油箱流向油枕的上部。
当故障严重时,油会迅速膨胀并产生大量的气体,此时将有剧烈的气体夹杂着油流冲向油枕的上部。
因此,变压器应安装瓦斯保护装置。
3)对由外部相间短路引起的变压器过电流,根据变压器容量和运行情况的不同以及对变压器灵敏度的要求不同,可采用过电流保护、复合电压起动的过电流保护、负序电流和单相式低电压起动的过电流保护或阻抗保护作为后备保护、带时限动作于跳闸。
2 电力变压器继电保护装置设计方案2.1 差动保护设计变压器差动保护动作电流设计原则是将变压器两侧的电流互感器二次侧按正常时的“环流接线”,当变压器正常运行时,差动继电器中的电流等于两侧电流互感器(ct)的二次电流之差,它近于o,差动继电器不动作,保护也不会动作。
电炉变压器保护配置标准为了确保电炉变压器安全可靠地运行，必须采取适当的保护措施。
这些保护装置旨在检测和清除可能损坏变压器的异常情况，包括过电流、过电压、接地故障和温升过高。
过电流保护熔断器：当电流超过额定值时，熔断器熔断，切断电路，保护变压器免受过电流损坏。
电流继电器：检测过载电流并跳闸断路器，从而切断变压器电源。
温控继电器：监测变压器绕组的温度，并在温度升高至预设值时跳闸，以防止过热损坏。
过电压保护避雷器：将雷电感应的过电压分流至地，保护变压器的绝缘免受损坏。
浪涌抑制器：吸收由开关操作或其他事件产生的浪涌电压，防止其损坏变压器绕组。
电压继电器：检测过电压并跳闸断路器，以切断变压器电源。
接地故障保护继电保护：检测变压器绕组与地之间发生的接地故障，并跳闸断路器，以防止故障电流损坏变压器。
核心平衡电流互感器：测量流入变压器核心和流出的电流差，如果差值过大，则指示接地故障并触发保护装置。
温升过高保护温度继电器：监测变压器的绕组温度，并在温度升高至预设值时跳闸，以防止过热损坏。
热像仪：通过非接触式测量，检测变压器不同部位的温度分布，用于定期检查和预防性维护。
其他保护措施除了上述主要保护装置外，电炉变压器还可能配备以下保护装置：差动保护：比较变压器两侧电流的差异，如果差异过大，则指示内部故障并跳闸。
过励磁保护：检测变压器过励磁状态（当电压过高时），并采取措施降低磁通量，以防止绕组损坏。
失压保护：当变压器输入电压下降或消失时，切断变压器电源，以防止无功功率反送。
保护装置的选择和设置保护装置的选择和设置取决于变压器的额定值、应用和操作环境。
应仔细考虑以下因素：变压器的额定电流和电压过载能力和允许的温升接地系统类型电源系统的特性环境条件（温度、湿度）维护和测试保护装置应定期维护和测试，以确保其正常工作。
维护包括定期清洁、检查连接和校准设置。
测试包括注入测试电流或电压，以验证保护装置的正确响应。
通过实施全面的保护配置，电炉变压器可以免受各种异常情况的损坏，从而确保其安全可靠的运行。
电力变压器继电保护设计(设计) 学位论文无需修改。
正文电力变压器是电力系统中十分重要的供电元件。
为了保证供电的可靠性和系统正常运行，必须根据其容量的大小、电压的高低和重要程度设置相应的继电保护装置。
本设计结合电力变压器运行中的故障，分析了电力变压器纵联差动保护、瓦斯保护及过电流保护等继电保护装置的配置原则和设计方案。
电力变压器的纵联差动保护是一种常见的继电保护装置。
其基本原理是将变压器的高压侧和低压侧的电流进行比较，当两侧电流差值超过设定值时，继电器动作，切断变压器的电源，从而保护变压器。
在配置纵联差动保护时，应根据变压器的容量和结构特点确定保护区域和保护范围，同时还要考虑保护装置的灵敏度和可靠性。
瓦斯保护是针对油浸式变压器的一种继电保护装置。
其原理是通过检测变压器油中的瓦斯浓度，当瓦斯浓度超过设定值时，继电器动作，切断变压器的电源，从而避免变压器发生火灾或爆炸。
在配置瓦斯保护时，应根据变压器的容量和使用环境确定瓦斯浓度的警戒值和动作值，以保证保护装置的准确性和可靠性。
过电流保护是一种常见的继电保护装置，可以用于保护电力变压器和电力系统中其他设备。
其原理是通过检测电流的大小和时间，当电流超过设定值和时间时，继电器动作，切断电源，从而保护设备。
在配置过电流保护时，应根据设备的额定电流和使用环境确定保护装置的额定电流和动作时间，以保证保护装置的准确性和可靠性。
综上所述，电力变压器的继电保护装置是保障电力系统正常运行的重要组成部分，应根据变压器的特点和使用环境选择合适的保护装置，并合理配置，以保证电力系统的安全稳定运行。
1.概述本文将介绍电力变压器的基本概念、故障和不正常运行状态以及保护配置。
同时，本文还将详细介绍___电力变压器继电保护的设计。
1.1 变压器的基本概念变压器是电力系统中常见的一种电气设备，用于改变交流电的电压等级。
变压器的基本原理是利用电磁感应的原理，通过电磁感应作用将电压从一个电路传递到另一个电路中。
(1)瓦斯保护。
容量在800kvA以上的变压器，应装设瓦斯保护，用以反映变压器油箱内故陋及油面降低。
(2)纵联差动保护。
单独运行的7500kV A以上的变压器采用纵联差动保护，作为变压器内部故障、绝缘旁管及引出线相间短路的保护。
小容量的变压器可用电流速断保护代替差动保护。
(3)过电流保护。
作为变压器外部短路和内部短路的后备保护。
(4)零序电流保护。
在变压器中性点直接接地或经放电间隙接地时，应装设零序电流保护，用以提高单相接地时保护的灵敏度。
(5)过负荷及温度保护。
一般用作信号，但在无人值班的变电所，也可以用作跳闸或自动切除一部分负荷。
电力变压器定时限过电流保护电流速断保护和过负荷保护的综合电路
电力变压器定时限过电流保护、电流速断保护和过负荷保护是保护变压器安全运行的重要手段。
综合电路通常包含以下部分：
1. 过电流保护（电流限幅保护）：这种保护用于检测电流是否超过额定电流的一定倍数。
当电流超过设定值时，保护装置会启动，通常采用电流互感器或电流传感器来监测电流大小并与设定值进行比较。
可以设置不同的动作时间曲线来适应不同的故障类型。
2. 电流速断保护（瞬时过电流保护）：这种保护用于检测电流短时间内的快速增加，通常在毫秒级别。
当发生电流突变（如短路故障）时，保护装置会迅速动作切断电流，以防止故障进一步发展。
通常采用电流互感器或电流传感器进行监测。
3. 过负荷保护：这种保护用于检测变压器长时间过载运行。
它可以通过监测变压器的温度、电流等参数来判断是否超过额定负荷。
当超过设定值时，保护装置会启动，并切断电流，保护变压器免受损坏。
以上是电力变压器定时限过电流保护、电流速断保护和过负荷保护的综合电路的基本原理。
实际的保护装置通常会采用微处理器技术，并结合其他保护功能来提高保护的灵活性和可靠性。
此外，电力变压器还可以配备其他保护功能，如欠电压保护、过电压保护、接地保护等，以全面保护变压器的安全运行。
变压器继电保护装置应用现状及改造措施发布时间：2022-11-27T07:35:18.482Z 来源：《中国科技信息》2022年8月第15期作者：冶军[导读] 电力系统中继电保护发挥着极其重要的作用，在这个系统中的某个原件发生故障时，能够马上跳闸，冶军国家电投集团黄河上游水电开发有限责任公司格尔木分公司摘要：电力系统中继电保护发挥着极其重要的作用，在这个系统中的某个原件发生故障时，能够马上跳闸，以最大速度中断整个电路的危险因素和最小范围切断原件或者发出信号给技术人员使其采取行动。
继电保护装置的合理应用还能实现对变压器容量参数等的监测，可及时发现变压器运行异常状况并发出警报，对于提升变压器运行可靠性具有积极作用。
但目前来看，当前应用的继电保护装置在应用中暴露出了很多问题，主要表现为机械控制部分容易出现卡死现象、触点容易产生氧化影响保护动作的灵敏度、保护定值精度低等问题。
因此，本文先对变压器继电保护装置的应用现状进行分析，之后探讨有效的改造措施。
关键词：变压器；继电保护；应用现状；改造措施引言当前的社会生产以及人们生活均对电力能源产生了较大的依赖，电力能源的供应质量和安全直接影响生产作业和人们的生活质量。
因此，会借助变压器对电流和电压进行有效调节，在保障满足用电需求的基础上，降低能源损耗。
可以说变压器是保证供电质量的关键设备。
而由于当前的变压器运行压力较大，很可能出现故障问题，当变压器无法正常工作的情况下便会带来很多潜在的事故风险。
从前期发生的一系列供电事故来看，事故影响往往十分深远。
因此，急需通过提高继电保护装置的保护动作可靠性来保证变压器的稳定运行。
1变压器继电保护变压器继电保护主要从两方面着手，即短路保护与瓦斯保护。
其中，在短路保护环节中，主要是针对变压器的阻抗问题与过电流情况进行继电保护，针对变压器阻抗问题的保护是通过阻抗元件的保护功能来实现的，实际上就是对变电器进行自动断电处理，以规避变压器阻抗问题；而后者则需要通过变压器两侧端元件与电源电流保护装置的协同，对电流元件进行继电保护，让电流元件及其相关时间元件在经历短期运行后可自动断电，以避免变压器出现过电流问题。
变压器差动保护原理
变压器差动保护是一种常用的电力系统保护装置，用于保护变压器免受内部故障和外部故障的影响。
变压器差动保护的原理是基于电流平衡的原则，通过比较变压器的输入和输出电流来检测故障。
当变压器正常运行时，输入和输出电流应该是相等的，因为电流在变压器中是按照电能守恒的原则进行传递的。
如果出现故障，例如绕组短路或接地故障，会导致输入和输出电流不平衡，差动保护装置就会发出警报并采取措施来防止进一步损坏。
变压器差动保护通常由差动继电器、互感器和CT（电流互感器）组成。
差动继电器通过将输入和输出电流进行差值运算，来判断是否存在故障。
互感器用于将变压器的高电压转换为可测量的低电压，而
CT将高电流转换为适宜测量的低电流。
通过将互感器和CT的输出接入差动继电器，可以进行电流差动计算，并根据计算结果判断是否需要采取保护动作。
除了电流差动保护，变压器差动保护还可以包括电压差动保护和变比差动保护。
电压差动保护通过比较变压器的输入和输出电压来检测故障。
变比差动保护则通过监测变压器的变比来判断是否存在故障。
总之，变压器差动保护是一种重要的保护装置，能够有效地检测和防
止变压器内外部的故障。
它不仅可以保护变压器的运行安全，还能提高电力系统的可靠性和稳定性。
电力变压器有哪些保护?各种保护的特点?
电力变压器的保护一般有本体重瓦斯保护、压力释放保护、温度保护。
瓦斯保护的范围时：
1、变压器内部相间短路，匝间短路或绕组与铁心短路。
2、油面下降或漏油。
3、分接开关接触不良或导线焊接不良。
它能保护变压器油箱内的各种故障，不能全面反映变压器的故障，需与差动保护相互配合来完成变压器的保护任务。
压力释放保护的特点：当变压器内部因故障使压力超过压力释放器时，则压力释放器也应动作来释放内部压力，以防变压器发生爆炸。
温度保护的特点：当变压器过负荷运行、有风冷却器故障或当变压器内部发生故障时变压器的温度会上升，当变压器的温度上升值超过允许范围时，温度保护装置就会报警或跳闸，起到保护变压器的作用。
电力变压器保护设计规范电力变压器保护设计规范（GB／T50062—2008）4·0·1电压为3～110kV，容量为63MV·A及以下的电力变压器，对下列故障及异常运行方式，应装设相应的保护装置：1，绕组及其引出线的相问短路和在中性点直接接地或经小电阻接地侧的单相接地短路。
2，绕组的匝间短路。
3，外部相间短路引起的过电流。
4，中性点直接接地或经小电阻接地的电力网中外部接地短路引起的过电流及中性点过电压。
5，过负荷。
6，油面降低。
7，变压器油温过高、绕组温度过高、油箱压力过高、产生瓦斯或冷却系统故障。
4.0.2容量为0.4MV·A及以上的车间内油浸式变压器、容量为0.8MV·A及以上的油浸式变压器，以及带负荷调压变压器的充油调压开关均应装设瓦斯保护，当壳内故障产生轻微瓦斯或油面下降时，应瞬时动作于信号；当产生大量瓦斯时，应动作于断开变压器各侧断路器。
瓦斯保护应采取防止因震动、瓦斯继电器的引线故障等引起瓦斯保护误动作的措施。
当变压器安装处电源侧无断路器或短路开关时，保护动作后应作用于信号并发出远跳命令，同时应断开线路对侧断路器。
4.0.3对变压器引出线、套管及内部的短路故障，应装设下列保护作为主保护，且应瞬时动作于断开变压器的各侧断路器，并应符合下列规定：1，电压为10kV及以下、容量为10MV·A以下单独运行的变压器，应采用电流速断保护。
2，电压为10kV以上、容量为10MV·A及以上单独运行的变压器，以及容量为6.3MV·A及以上并列运行的变压器，应采用纵联差动保护。
3，容量为10MV·A以下单独运行的重要变压器，可装设纵联差动保护。
4，电压为10kV的重要变压器或容量为2MV·A及以上的变压器，当电流速断保护灵敏度不符合要求时，宜采用纵联差动保护。
5，容量为0.4MV·A及以上、一次电压为10kV及以下，且绕组为三角一星形连接的变压器，可采用两相三继电器式的电流速断保护。
变压器微机保护装置功能和原理《变压器微机保护装置的奇妙世界》嘿，朋友们！今天咱来聊聊变压器微机保护装置，这玩意儿可神奇啦！你看哈，变压器就像是电力世界里的大力士，扛起了输送电能的重任。
可这大力士也得有人保护呀，不然出点啥问题，那可就麻烦大了。
这时候，变压器微机保护装置就闪亮登场啦！它就像是大力士身边的贴心小卫士。
它时刻关注着变压器的一举一动，稍有风吹草动，它就能迅速察觉。
比如说，电流突然不正常啦，电压波动太大啦，或者温度升得过高啦，它马上就会行动起来。
它是怎么做到的呢？原来呀，它里面有好多厉害的“小魔法”。
它有超级敏锐的感知能力，就像我们有一双明亮的眼睛，能看清周围的一切。
而且它的脑子转得特别快，能在瞬间做出正确的判断和反应。
想象一下，变压器就像是一辆在公路上飞驰的汽车，而微机保护装置就是那个时刻警惕的司机。
它要保证汽车稳稳地行驶，不出任何意外。
如果遇到了路况不好，或者有其他车辆突然冲出来，它就得赶紧采取措施，要么减速，要么避让。
它还有一个很厉害的功能，就是能自动记录发生的事情。
就像我们写日记一样，把每一个重要的瞬间都记下来。
这样以后要是有啥问题，我们就能回过头来看看，到底是怎么回事。
我记得有一次，我们厂里的变压器不知道怎么回事，突然发出了异常的声音。
大家都吓了一跳，不知道该怎么办。
这时候，微机保护装置就发挥作用啦！它马上发出了警报，告诉我们出问题了。
然后我们根据它记录的信息，很快就找到了问题所在，及时解决了危机。
说真的，要是没有这个小卫士，我们还真不知道该怎么办。
它就像一个默默守护的英雄，在我们看不到的地方，为我们的电力安全保驾护航。
总的来说，变压器微机保护装置真是个了不起的东西。
它虽然不大，但是作用可大了去了。
它让我们的电力系统更加稳定可靠，让我们的生活和工作都能顺顺利利地进行。
所以呀，我们可得好好感谢它，好好爱护它，让它一直这么厉害下去！。
电力变压器的保护装置
[摘要]为保护变压器运行安全，变压器必须安装保护装置。
具体安装在哪个部位，一定要按变压器容量及型式和变压器在供电系统中的地位根据相关规程执行。
[关键词]变压器保护装置
中图分类号：tm732 文献标识码：a 文章编号：1009-914x（2013）22-0043-01
1 户外高压跌落式熔断器
容量较小的配电变压器应采用高压跌落式熔断器作为短路保护。
高压跌落式熔断器基本结构如图1所示。
10-180kva配电变压器配用的熔丝的容量见表1，供具体工作中选择参考。
2、配电变压器防雷保护
在雷雨季节，架空线路和变压器经常受到雷电过电压的侵袭。
雷电过电压比电气设备本身的额定电压高许多，导致绝缘击穿，甚至引发燃烧爆炸。
变压器一定要有防雷保护。
配电变压器常用的防雷保护设备是避雷器和保护间隙。
在雷电过电压波袭时，会引雷电流入地，使配电变压器等电气设备不受雷电过电压的破坏。
（1）高压阀型避雷器，配电变压器一般使用的高压阀型避雷器的结构如下：
高压阀型避雷器的外部瓷件作绝缘保护，内部由多个阀型非线性电阻和火花间隙组成。
阀型非线性电阻具有的电压越高而电阻值就
越小、电压越低则电阻值越大。
阀型电阻的一端通过接地线接地，上部的火花间隙接到变压器的高压侧。
在一般工作条件下，火花间隙有足够的绝缘强度，不可能被正常运行的工频电压击穿。
在有雷电过电压出现时，火花间隙骤然被击穿，高电压加到阀型电阻上，这时阀型电阻值马上降低，甚至降到”零”值，将雷电流迅速导入大地。
雷电波过后，阀型电阻的电阻值又骤然升高，恢复至原来的高电阻值，工频电流同时被火花间隙截断，避免线路由于继续放电而出现跳闸事故，使电路恢复正常运行。
（2）角型间隙。
在雷电过电压波袭来时，角型间隙击穿，将雷电流引入地下。
间隙的结构一定要符合以下要求：①间隙距离能调节，调节好后要保持稳定不变。
②间隙不容易在雨滴后短路，一般采用水平间隙。
③间隙击穿时，其电弧不能跳到其他机械设备上。
④间隙击穿时，电极不会烧坏。
间隙电极通常用直径为6mm-10mm的镀锌圆钢制成。
间隙距离可参考表2数据选择。
选择要按安装的具体环境条件综合考虑。
100kva以上配电变压器的高压侧一般采用10kv阀型避雷器三个；50-100kva的配电变压器可用两个10kv阀型避雷器和一个角型间隙，装在中间一相。
在雷电活动很少的地区，50kva以下的配电变压器的高压侧应采用三个角型间隙。
避雷器的接地电阻不得大于10ω。
3、继电保护装置
3.1 纵联差动的保护
变压器纵差动保护的工作原理如下：
（1）正常工作条件下，变压器两侧的电流互感器ita、2ta一次电流为正常工作电流，方向相同，二次电流通过差动继电器ka线圈的方向相反，可以相互抵消，差动继电器ka动作。
（2）保护范围外（区外）短路，变压器两侧的电流互感器ita、2ta的一次电流方向也是相同，二次电流流过差动继电器ka线圈的电流方向也是相反，也可以相互抵消，差动继电器ka是不动作。
（3）保护范围之内（区内）短路，变压器两侧电流互感器ita、2ta的一次电流方向相反，二次电流流过差动继电器ka线圈方向相同，两个二次电流叠加使差动继电器ka动作，切除变压器一、二次侧电源，使变压器退出运行。
变压器纵差动保护灵敏度很高、保护范围内全线速断的变压器主保护，它安装在容量大的变压器上。
3.2 瓦斯保护
气体继电器是瓦斯保护的主要元件，它安装在变压器油箱与油枕之间的联通管上，并有一定的倾斜度。
在变压器油箱内部线圈发生匝间、层间、相间短路或出现局部放电时，短路电流和电弧使变压器油和其他绝缘材料分解，产生气体，其上升经过气体继电器流入油枕上部。
如果内部故障严重，就会产生的大量气体冲击气体继电器驵动机构，气体继电器便动作。
内部故障较为严重，气体继电器动作发信号，警示运行技术人员尽快采取措施进行处理；如果变压
器内部故障非常严重，威胁到了变压器运行安全，此时气体继电器动作跳闸，把变压器两侧断路器自动跳开，切断电源使变压器退出运行。
瓦斯保护通常装设在容量较大的变压器上。
3.3 电流遮断保护
这是一种不带时限的过电流保护装置，主要保护变压器高压套管及原绕组内部故障。
在过电流保护的动作时限超过0.5s，又没安装纵差动保护的变压器上都安装电流速断保护。
装了差动保护就不再装速断保护。
不装差动保护，电流速断保护便起着保护变压器相间故障及严重接地短路故障的主保护作用。
它结构简单，动作迅速，但被保护范围内有一段范围不能速断。
3.4 过负荷保护
变压器在系统事故运行时允许一定时间一定值的过负荷。
过负荷对电气设备即是工作电流超过了设备的额定电流，其热效应产生的热量就超过了设备长期工作允许的热量，过负荷越严重，超过值就越大，这会加速绝缘老化，影响设备的安全运行，因此，电气设备不可过负荷很大。
不可过负荷的时间太长。
不然会缩短设备使用寿命，在严重时还可能造成火灾烧坏设备。
而过负荷与短路不同，过负荷是未出现事故，只是运行不异常，而短路是已出现事故，不能运行，不处理事故面还可能扩大，因此对过负荷刚发生就不用马上切断电源，在负荷非常严重，时间也较长的情况下才能切断电源，设备方可停止运行；对短路短路故障一定要马上切断电源，将故障压缩在最小范围
之内以保护设备安全。
变压器也一样，如果变压器过负荷超过了许可范围，为保护变压器安全，过负荷保护装置要马上动作。
变压器过负荷保护动作通常是发警报信号，通知技术人员进行处理。
如减小变压器负荷，加强冷却通风等。
