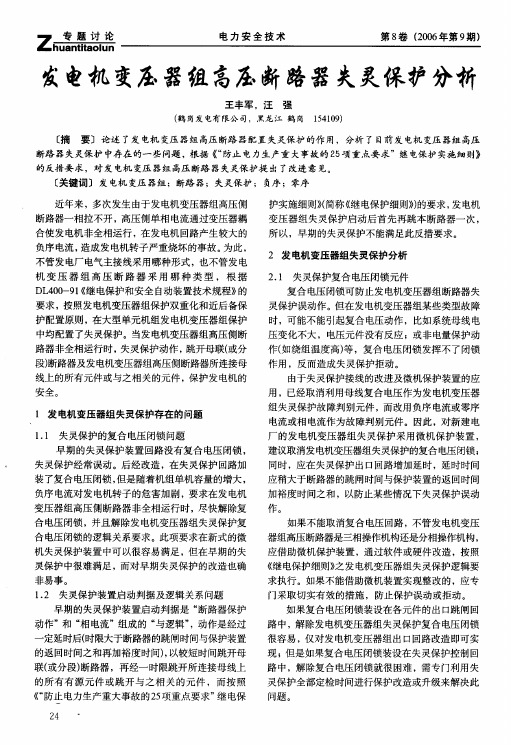

发电机变压器组高压断路器失灵保护分析

安全。
1 发电机变压器组失灵保护存在的问题 1. 1 失灵保护的复合电压闭锁问题早期的失灵保护装置回路没有复合电压闭锁，失灵保护经常误动。后经改造，在失灵保护回路加装了复合电压闭锁，但是随着机组单机容量的增大，负序电流对发电机转子的危害加剧，要求在发电机变压器组高压侧断路器非全相运行时，尽快解除复合电压闭锁，并且解除发电机变压器组失灵保护复合电压闭锁的逻辑关系要求。此项要求在新式的微
近年来，多次发生由于发电机变压器组高压侧断路器一相拉不开，高压侧单相电流通过变压器祸合使发电机非全相运行，在发电机回路产生较大的负序电流，造成发电机转子严重烧坏的事故。为此，不管发电厂电气主接线采用哪种形式，也不管发电机变压器组高压断路器采用哪种类型，根据护实施细则) 简称《 ( ) 继电保护细则} 的要求， ) 发电机变压器组失灵保护启动后首先再跳本断路器一次，所以，早期的失灵保护不能满足此反措要求。
机失灵保护装置中可以很容易满足，但在早期的失灵保护中很难满足，而对早期失灵保护的改造也确非易事。
组失灵保护故障判别元件，而改用负序电流或零序
电流或相电流作为故障判别元件。因此，对新建电
厂的发电机变压器组失灵保护采用微机保护装置，建议取消发电机变压器组失灵保护的复合电压闭锁;
同时，应在失灵保护出口回路增加延时，延时时间应稍大于断路器的跳闸时间与保护装置的返回时间
护未发挥作用的缺陷。手动跳开发电机变压器组高压侧断路器三相失灵时，可以依靠倒母线方法处理事故。
2. 3.2 部分保护启动失灵保护，瓦斯保护不启动
失灵保护按照技术规程规定，不允许瓦斯保护启动失灵保护。要保证变压器瓦斯保护不启动失灵保护，可使变压器瓦斯保护单独启动一出口中间继电器，接至操作箱的手跳端子，而手跳不起动失灵保护。在瓦斯保护尚未分开单独出口时，若断路器失灵保护采用微机型装置( 如许昌继电器厂设计的

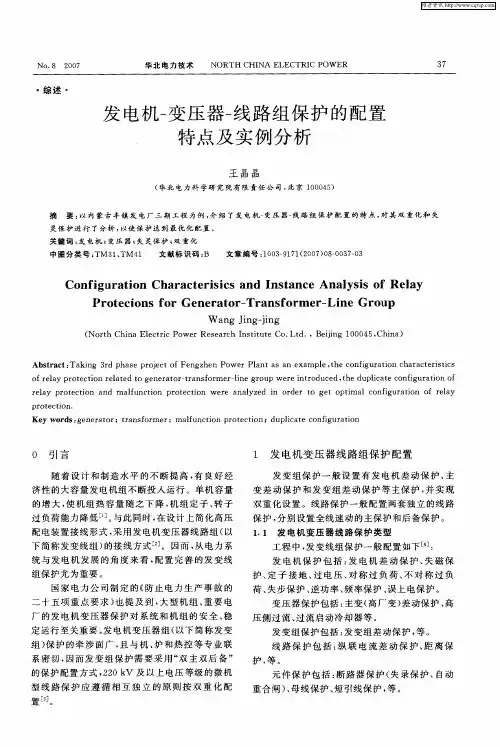

发电机-变压器-线路组保护的配置特点及实例分析

ｐｒｅｃｉｏｔｔｏｎ．
Ｋｅｒｓ：ｅｅａｏｙｗｏｄｇｎｒｔｒ；ｔａｓｏｍｅ；ｍａｆｎｔｏｒｔｃｉｎ；ｄｕｌａｅｃｎｉｕａｉｎｒｎｆｒｒｌｕｃｉｎｐｏｅｔｏｐｉｔｏｆｇｒｔｏｃ
变差动保护和发变组差动保护等主保护，实现并
双重化设置。线路保护一般配置两套独立的线路
过负荷能力降低Ｉ。１与此同时，］在设计上简化高压
配电装置接线形式，采用发电机变压器线路组（以下简称发变线组）的接线方式Ｉ。因而，电力系２］从统与发电机发展的角度来看，置完善的发变线配
组保护尤为重要。
保护，别设置全线速动的主保护和后备保护。分
１１发电机变压器线路源自护类型．工程中，发变线组保护一般配置如下＿：４］
发电机保护包括：电机差动保护、磁保发失护、子接地、电压、称过负荷、对称过负定过对不
定运行至关重要。电机变压器组（发以下简称发变组）护的牵涉面广，与机、和热控等专业联保且炉
系密切，因而发变组保护需要采用 “ 主双后备” 双
中图分类号：Ｍ３、Ｔ１ＴＭ４１
文献标识码：Ｂ
文章编号：０３９７（０７０ —０７０１０ —１１２０）８０３—３

小电厂继电保护定值计算举例

一. 主设备保护整定计算：1.发电机保护#1及#2发电机额定参数：发电机保护装置：DGT-801I e2=I e /1500=1031/1500=0.687A 1.1 发电机纵联差动保护： a.差动电流门槛I d0：I d0=0.3×I e2=0.3×0.687=0.206A 取0.21A. b.比例制动系数整定 K1=0.5c.拐点电流整定拐点电流：I r1=0.5×Ie=0.5×0.687=0.343A 取0.34Ad.差动速断I sd =3.5×Ie=3.5×0.687=2.404A 取2.4A 差动速断灵敏度校验：I dmin 2为0S 两相短路电流。

发电机纵差保护定值单：1.2 发电机定子接地保护a．零序电压定值按躲过正常运行时的最大不平衡电压整定，若零序电压保护跳闸投入，当发生单相接地时保护跳闸，否则仅发告警信号。

Uzd =KK×3U3U为正常运行时的最大不平衡电压KK为可靠系数取1.2正常运行时开口三角3U在10~15V左右，但因PT特性不同，差距变大，可以现场实际测量定夺。

方法：先不投零序电压保护跳闸，机组投运后实测出3U，再输入定值。

延时可取t=9S。

发电机定子接地护定值单：1.3 发电机复合电压过流保护 a ．低电压整定按躲过发电机正常运行时可能出线的最低电压来整定 U L =0.7×Ue=0.7×100=70V b ．负序电压整定按躲过发电机正常运行机端最大负序电压。

通常取发电机额定电压的8%～10%。

U 2g =0.08×Ue=0.08×100=8V c ．发电机过流整定 Ig=r K K K ×Ie=687.095.02.1⨯=0.867A 取0.87A K K -可靠系数，取1.2～1.5；本次取1.2 K r -返回系数，取0.85～0.95；本次取0.95 时间t=0.5SK LM =46.3150087.04524I I ds 2dmin =⨯=2.1≥ 满足要求I dmin 2为1S 两相短路电流。

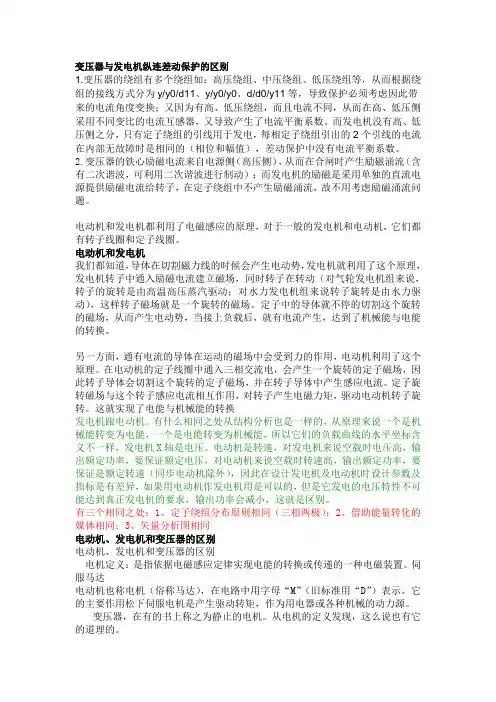

变压器、电动机、发电机

变压器与发电机纵连差动保护的区别1.变压器的绕组有多个绕组如：高压绕组、中压绕组、低压绕组等，从而根据绕组的接线方式分为y/y0/d11、y/y0/y0、d/d0/y11等，导致保护必须考虑因此带来的电流角度变换；又因为有高、低压绕组，而且电流不同，从而在高、低压侧采用不同变比的电流互感器，又导致产生了电流平衡系数。

而发电机没有高、低压侧之分，只有定子绕组的引线用于发电，每相定子绕组引出的2个引线的电流在内部无故障时是相同的（相位和幅值），差动保护中没有电流平衡系数。

2.变压器的铁心励磁电流来自电源侧（高压侧），从而在合闸时产生励磁涌流（含有二次谐波，可利用二次谐波进行制动）；而发电机的励磁是采用单独的直流电源提供励磁电流给转子，在定子绕组中不产生励磁涌流，故不用考虑励磁涌流问题。

电动机和发电机都利用了电磁感应的原理，对于一般的发电机和电动机，它们都有转子线圈和定子线圈。

电动机和发电机我们都知道，导体在切割磁力线的时候会产生电动势，发电机就利用了这个原理，发电机转子中通入励磁电流建立磁场，同时转子在转动（对气轮发电机组来说，转子的旋转是由高温高压蒸汽驱动；对水力发电机组来说转子旋转是由水力驱动），这样转子磁场就是一个旋转的磁场。

定子中的导体就不停的切割这个旋转的磁场，从而产生电动势，当接上负载后，就有电流产生，达到了机械能与电能的转换。

另一方面，通有电流的导体在运动的磁场中会受到力的作用，电动机利用了这个原理。

在电动机的定子线圈中通入三相交流电，会产生一个旋转的定子磁场，因此转子导体会切割这个旋转的定子磁场，并在转子导体中产生感应电流。

定子旋转磁场与这个转子感应电流相互作用，对转子产生电磁力矩，驱动电动机转子旋转。

这就实现了电能与机械能的转换发电机跟电动机。

有什么相同之处从结构分析也是一样的，从原理来说一个是机械能转变为电能，一个是电能转变为机械能，所以它们的负载曲线的水平坐标含义不一样，发电机X轴是电压。

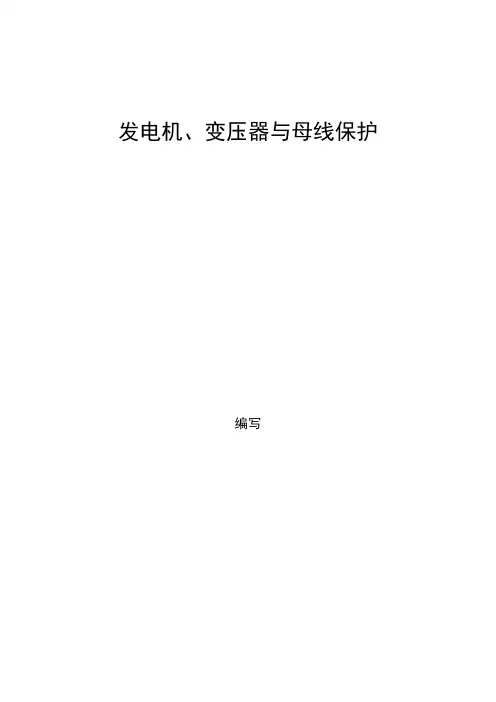

发电机、变压器和母线保护

发电机、变压器与母线保护编写发电机保护第一节基本概念一发电机发电机的作用是将汽轮机或水轮机输出的机械能变换成电能。

1 主要构成发电机主要由定子和转子两部分构成。

在定子与转子间留有适当的间隙，通常将该间隙称作为气隙。

极对数为1的三相交流同步发电机的结构示意图如图1所示。

在定子铁芯上设置有槽，每个定子槽分上槽和下槽，上槽及下槽中设置有定子绕组。

每台发电机的定子绕组为三相对称式绕组，如图1中的a-x 、b-y 、c-z 所示。

所谓三相对称绕组是指三个绕组（即a-x 、b-y 、c-z ）的匝数相等，其空间分布相对位置相距1200。

在定子铁芯的上槽与下槽之间设置有屏蔽层。

在转子铁芯上也有槽，槽内设置有转子绕组（如图1中的W －j 所示）。

图1 三相同步交流发电机结构示意图为提高发电机的单机容量及降低铁芯及绕组的温度，各种发电机均设置有冷却系统。

小型发电机一般采用空气冷却方式，也有采用氢冷式；对于大型汽轮发电机，通常采用水内冷及氢冷方式。

2 作用原理在转子绕组中（图1中的W －j ）通入直流，产生一恒定磁场（其两极极性分别为N －S ）。

发电机转子由汽轮机或水轮机拖着旋转，恒定磁场变成旋转磁场（通常称之气隙磁场）。

转子旋转磁场切割定子绕组，必将在定子绕组产生感应电势。

由于转子磁场在气隙中按正弦分布，而转子以恒定速度旋转，从而使定子绕组中的感应电势按正弦波规律变化。

发电机并网运行时，定子绕组中出现感应电流，向系统输出电能。

3 发电机的额定转速转子磁场旋转时，每转过一对磁极，定子绕组中的电势便历经一个周期。

因此，定子绕组中电势的频率可由每秒钟转过磁极的极对数来表示。

设发电机的极对数（即一个N 、一个S ）为P ，每分钟的转速为n ，则频率 60Pn f =转速 Pfn 60= (1)汽轮发电机的极对数P ＝1，当电网的频率f ＝50赫时，n ＝3000转/分。

对于水轮发电机，其极对数较多，故允许其转速转低，当P ＝4时，水轮机的转速n=750转/分，当极对数P ＝24时，其转速为125转/分。

水电厂发电机变压器保护原理及继电保护措施

水电厂发电机变压器保护原理及继电保护措施水电厂是通过水轮发电机将水能转化为电能的，而发电机则将机械能转化为电能。

在水电厂的发电机与变压器中，针对潜在的故障，我们需要安装一些保护措施。

1.发电机保护原理发电机保护通常采用欠压保护、过流保护和瞬时过电流保护。

其中欠压保护常常用来保护没有励磁的发电机，一旦发电机的励磁电源中断，欠压保护会立即启动，将发电机与其周围电网分离，从而避免不可逆的损害。

过流保护则能够检测到负载瞬时爆发的过电流，通过预设的动作时间，使过载电流影响到发电机的时间最小化，保证其持续稳定的运行。

瞬时过电流保护则是在对发电机进行短路测试时启用的，预设一定的瞬时电流上限，只要瞬时电流超过该阈值即会触发保护动作，避免对发电机造成深度损坏。

2.变压器保护原理变压器保护的常规方法是利用差动保护、过流保护和过热保护。

其中，差动保护用来保护变压器内部的分接头和绕组，触发保护动作时会将变压器断电，防止因分接头或绕组短路导致的火灾或爆炸等安全问题。

当变压器内部运行过程中出现负载变化或其内部环境温度过高时，过流保护就跟进，将变压器断电，以保证变压器的长期稳定性。

过热保护则能够检测到变压器内部温度的变化，超温保护器通过热敏原理感应温度的变化，从而可以实现变压器的快速停机。

3.继电保护措施为了加强发电机和变压器的保护措施，我们还需要采用继电保护措施，它可以通过对机械和排放系统的监控，对潜在故障进行快速发现和隔离。

这里介绍一些常见的继电保护措施：1)机械保护：机械保护通常利用轴承温度监控、振动检测和滑环电缆检测等方法，这些措施能够很好地监控机械件的状态，并及时发现异常情况。

2)排放保护：排放保护通常采用燃气检测器、压力监测器等设备，一旦检测到排放异常，就能够触发保护措施，保障发电机和变压器的安全稳定运行。

3)智能保护：智能保护通过对发电机或者变压器的监控与数据分析，能够实时预测出潜在的故障和维护需求，并将其推送给设备运维人员，从而增强了设备的运行保障和运维效率。

发电机-变压器保护配置

1.1.1. 600(300)MW-500kV 汽轮发电机—变压器组单元保护配置图1-3-1是600(300)MW-500kV 汽轮发电机—变压器组单元保护配置，高压侧为3/2断路器。

123456456123456123=QB12=QB10=QB11图1-3-1 600(300)MW-500kV 汽轮发电机变压器组保护配置图说明：★ 600(300)MW-500kV 汽轮发电机—变压器组单元主保护配置为：发电机纵差保护、发电机匝间保护（单元件横差保护或负序增量方向闭锁纵向零序电压保护）、主变差动保护、发变组差动保护、高厂变差动保护、励磁机（变）差动保护。

★ 600(300)MW-500kV 汽轮发电机—变压器组单元发电机后备保护和异常运行保护配置为：相间阻抗保护、基波零序电压保护、三次谐波电压保护、转子一点接地保护、转子两点接地保护、定反时限定子绕组过负荷保护、定反时限转子表层过负荷保护、失磁保护、失步保护、过电压保护、定反时限过励磁保护、逆功率保护、程序跳闸逆功率保护、低压记忆过流保护、频率异常保护、起停机保护、突加电压保护、电超速保护、ＴＡ断线保护、ＴＶ断线保护。

★ 600(300)MW-500kV 汽轮发电机—变压器组单元变压器后备保护配置为：相间阻抗保护（复合电压过流保护）、零序电流保护、间隙零序电流电压保护、过负荷、ＴＡ断线、ＴＶ断线。

★ 600(300)MW-500kV 汽轮发电机—变压器组单元高厂变后备保护配置为：复压过流保护、分支低压过流保护、分支零序过流保护、分支零序过电压保护、过负荷、通风启动、ＴＡ断线、ＴＶ断线。

★ 600(300)MW-500kV 汽轮发电机—变压器组单元励磁机（变）后备保护配置为：励磁机（变）过电流保护、定反时限励磁绕组过负荷保护、ＴＡ断线。

★ 600(300)MW-500kV 汽轮发电机—变压器组单元其它保护：失灵启动、断路器断口闪络保护、非全相运行保护、发电机断水保护、发电机热工保护、励磁系统故障、系统保护动作联跳；主变及厂变全部非电量保护。

电力系统继电保护(第八章母

集成电路阶段
微机保护阶段
集成电路继电保护的出现，使得继电保护装置更加小型化、集成化，提高了保护性能和可靠性。
随着计算机技术的发展，微机保护逐渐成为主流，其具有强大的数据处理和逻辑判断能力，能够实现更加复杂的保护功能。
02 继电保护的基本原理
CHAPTER
继电保护的工作原理
01
继电保护装置通过检测电力系统的电流、电压、频率等电气量，判断系统是否发生故障或处于异常状态。
差动保护
根据电流差值的变化进行保护，如纵联差动保护、横联差动保护等。
二次回路继电保护的实现方式
硬件实现
通过继电器、接触器等硬件设备实现二次回路的控制和保护功能。
软件实现
通过编写程序，利用微处理器、控制器等实现二次回路的控制和
保护功能。
混合实现
结合硬件和软件实现二次回路的控制和保护功能，以提高可靠性
02
当系统发生故障时，继电保护装置会迅速动作，切除故障部分，防止故障扩大，保证电力系统安全稳定运行。
继电保护的分类
根据保护对象的不同，继电保护可以分为输电线路保护、发电机保护、变压器保护、电动机保护等。
根据保护原理的不同，继电保护可以分为电流保护、电压保护、距离保护、差动保护等。
根据保护动作的输出方式不同，继电保护可以分为过流保护、速断保护、方向保护等。
大数据在继电保护中的应用
总结词
大数据技术为电力系统继电保护提供了海量的数据支持和分析能力，有助于揭示保护装置的运行规律和潜在风险。
VS
详细描述
大数据技术通过对电力系统运行过程中产生的海量数据进行采集、存储和分析，能够揭示继电保护装置的运行规律和潜在风险。通过对这些数据的挖掘和处理，可以实现对保护装置的优化配置和预警监测，提高保护系统的可靠性和稳定性。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第八章发电机-变压器保护举例本章以RCS-985发电机-变压器组成套保护装置为例。

第一节保护典型配置一、概述RCS－985采用了高性能数字信号处理器DSP芯片为基础的硬件系统，并配以32位CPU用作辅助功能处理。

是真正的数字式发电机变压器保护装置。

RCS－985为数字式发电机变压器保护装置，适用于大型汽轮发电机、水轮发电机、燃汽轮发电机、抽水蓄能机组等类型的发电机变压器组单元接线及其他机组接线方式，并能满足发电厂电气监控自动化系统的要求。

RCS－985提供一个发电机变压器单元所需要的全部电量保护，保护范围：主变压器、发电机、高厂变、励磁变（励磁机）。

根据实际工程需要，配置相应的保护功能。

对于一个大型发-变组单元或一台大型发电机，配置两套RCS-985保护装置，可以实现主保护、异常运行保护、后备保护的全套双重化，操作回路和非电量保护装置独立组屏。

两套RCS-985取不同组TA，主保护、后备保护共用一组TA，出口对应不同的跳闸线圈，因此，具有以下优点：（1）设计简洁，二次回路清晰；（2）运行方便，安全可靠，符合反措要求；（3）整定、调试和维护方便。

二、保护功能配置及典型配屏方案RCS-985装置充分考虑大型发电机变压器组保护最大配置要求。

包括了主变、发电机、高厂变、励磁变（励磁机）的全部保护功能。

1．典型配置方案如图8-1所示发-变组单元，发-变组按三块屏配置，A、B屏配置两套RCS-985A，分别取自不同的TA，每套RCS-985A包括一个发-变组单元全部电量保护，C屏配置非电量保护装置。

图中标出了接入A屏的TA 极性端，其他接入B屏的TA极性端与A屏定义相同。

本配置方案也适用于100MW及以上相同主接线的发-变组单元。

图中为励磁机的主接线方式，配置方案也适用于励磁变的主接线方式。

2．配置说明（1）差动保护配置说明1）配置方案：对于300MW及以上机组，A、B屏均配置发-变组差动、主变差动、发电机差动、高厂变差动。

2）差动保护原理方案：对于发-变组差动、变压器差动、高厂变差动，需提供两种涌流判别原理，如二次谐波原理、波形判别原理等，一般一套装置中差动保护投二次谐波原理，另一套装置投波形判别原理。

发电机差动也具有两种不同原理的比率差动：比率差动、工频变化量差动。

（2）后备保护和异常运行保护配置说明A、B屏均配置发-变组单元全部后备保护，各自使用不同的TA。

1）对于零序电流保护，如没有两组零序TA，则A屏接入零序TA，B屏可以采用套管自产零序电流。

此方式两套零序电流保护范围有所区别，定值整定时需分别计算。

2）转子接地保护因两套保护之间相互影响，正常运行时只投入一套，需退出本屏装置运行时，切换至另一套转子接地保护。

3．外加20Hz电源定子接地保护配置配置外加20Hz电源定子接地保护时，需配置20Hz电源、滤波器、中间变流器、分压电阻、负荷电阻附加设备，附加设备单独组成一块屏。

4. 电流互感器配置说明（1）A、B屏采用不同的电流互感器；（2）主后备共用一组TA；图8-1RCS-985A机组保护方案配置示意图（3）主变差动、发电机差动均用到机端电流，一般引入一组TA 给两套保护用，对保护性能没有影响。

RCS-985保留了两组TA输入，适用于需要两组的特殊场合。

（4）主变差动、高厂变差动均用到厂变高压侧电流，由于主变容量与厂变容量差别非常大，为提高两套差动保护性能，一般保留两组TA分别给两套保护用，RCS-985通过软件选择，可以适用于只有一组TA的情况。

（5）220kV侧最好有一组失灵启动专用TA。

5. 电压互感器配置说明（1）A、B 屏尽量采用不同的电压互感器或互相独立的绕组。

（2）对于发电机保护，配置匝间保护方案时，为防止匝间保护专用TV高压侧断线导致保护误动，一套保护需引入两组TV。

如考虑采用独立的TV绕组，机端配置的TV 数量太多。

一般不能满足要求。

发电机机端建议配置三个TV 绕组：TV1、TV2、TV3，A屏接入TV1、TV3电压，B屏接入TV2、TV3电压。

正常运行时，A屏取TV1电压，TV3作备用，B 屏取TV2电压，TV3作备用，任一组TV断线，软件自动切换至TV3。

（3）对于零序电压，一般没有两个绕组，同时接入两套保护装置。

6. 失灵启动反措《实施细则》对失灵启动提出了详细的规定，失灵启动含有发-变组保护动作接点，由于断路器失灵保护的重要性，具体实施方案如下：（1）失灵启动不应与电量保护在同一个装置内，以增加可靠性；（2）失灵启动只配置一套。

第二节装置性能特征一、高性能硬件（1）DSP硬件平台RCS-985保护装置采用高性能数字信号处理器DSP芯片作为保护装置的硬件平台，为真正的数字式保护。

（2）双CPU系统结构RCS-985保护装置包含两个独立的CPU系统：低通、AD采样、保护计算、逻辑输出完全独立，CPU2系统作用于启动继电器，CPU1系统作用于跳闸矩阵。

任一CPU板故障，装置闭锁并报警，杜绝硬件故障引起的误动。

（3）独立的起动元件管理板中设置了独立的总起动元件，动作后开放保护装置的出口继电器正电源；同时针对不同的保护采用不同的起动元件，CPU板各保护动作元件只有在其相应的起动元件动作后，同时管理板对应的起动元件动作后才能跳闸出口。

正常情况下保护装置任一元件损坏均不会引起装置误出口。

（4）高速采样及并行计算装置采样率为每周24 点，且在每个采样间隔内对所有继电器（包括主保护、后备保护、异常运行保护）进行并行实时计算，使得装置具有很高的可靠性及动作速度。

（5）主后一体化方案TA、TV只接入一次，不需串接或并接，大大减少TA断线、TV断线的可能性，保护装置信息共享，任何故障，装置可录下一个发-变组单元的全部波形量。

二、保护新原理（1）变斜率比率差动保护性能比率差动的动作特性采用变斜率比率制动曲线(如图8-3)。

合理整定Kbl1和Kbl2的定值，在区内故障时保证最大的灵敏度，在区外故障时可以躲过暂态不平衡电流。

为防止在TA 饱和时差动保护的误动，增加了利用各侧相电流波形判断TA 饱和的措施。

（2）工频变化量比率差动保护性能工频变化量比率差动保护完全反映差动电流及制动电流的变化量，不受正常运行时负荷电流的影响，可以灵敏地检测变压器、发电机内部轻微故障。

同时工频变化量比率差动的制动系数取得较高，其耐受TA 饱和的能力较强。

（3）涌流闭锁原理提供了二次谐波原理和波形判别原理两种方法识别励磁涌流，可经整定选择使用任一种原理。

（4）异步法TA饱和判据性能根据差动保护制动电流工频变化量与差电流工频变化量的关系，明确判断出区内故障还是区外故障，如判出区外故障，投入相电流、差电流的波形识别判据，在TA正确传变时间不小于5ms时，区外故障TA饱和不误动，区内故障TA饱和，装置快速动作。

（5）高灵敏横差保护性能采用了频率跟踪、数字滤波、全周傅氏算法，三次谐波滤过比大于100。

相电流比率制动的功能:••••1）外部故障时故障相电流增加很大，而横差电流增加较少，因此能可靠制动。

2）定子绕组轻微匝间故障时横差电流增加较大，而相电流变化不大，有很高的动作灵敏度。

3）定子绕组发生严重匝间故障时，横差电流保护高定值段可靠动作。

4）定子绕组相间故障时横差电流增加很大，而相电流增加也较大，仅以小比率相电流增量作制动，保证了横差保护可靠动作。

5）对于其他正常运行情况下横差不平衡电流的增大，横差电流保护动作值具有浮动门槛的功能。

（6）比率制动匝间保护性能采用了频率跟踪、数字滤波、全周傅氏算法，三次谐波滤过比大于100。

发电机电流比率制动的新判据:1）外部三相故障时故障电流增加很大, 而纵向零序电压增加较少,取电流增加量作制动量，保护能可靠制动；2）外部不对称故障时电流增加，同时出现负序电流，而纵向零序电压稍有增加，取电流增加量及负序电流作制动量，保护能可靠制动；3）定子绕组轻微匝间故障时纵向零序电压增加较大，而电流几乎没有变化，有很高的动作灵敏度。

•• 4）定子绕组严重匝间故障时，纵向零序电压高定值段可靠动作；5）对于其他正常运行情况下纵向零序电压不平衡值的增大，纵向零序电压保护动作值具有浮动门槛的功能。

（7）定子接地保护性能1）采用了频率跟踪、数字滤波、全周傅氏算法，三次谐波滤过比大于100；2）基波零序电压灵敏段动作于跳闸时，采用机端、中性点零序电压双重判据；3）三次谐波比率判据，自动适应机组并网前后发电机机端、中性点三次谐波电压比率关系，保证发电机起停过程中，三次谐波电压判据不误发信号；4）发电机正常运行时机端和中性点三次谐波电压比值、相角差变化很小,且是一个缓慢的发展过程。

通过实时调整系数（幅值和相位），使得正常运行时差电压为0。

发生定子接地时, 判据能可靠灵敏地动作。

（8）外加20Hz电源定子接地保护性能1）采用数字技术，精确计算定子接地电阻；2）设有两段定值，一段动作于信号，另一段动作于跳闸；3）零序电流保护不受20Hz电源影响，直接保护较严重的定子接地；4）可以满足双套配置方案.(9) 转子接地保护性能••••转子接地保护采用切换采样（乒乓式）原理，直流输入采用高性能的隔离放大器，通过切换两个不同的电子开关，求解四个不同的接地回路方程，实时计算转子绕组电压、转子接地电阻和接地位置，并在管理机液晶屏幕上显示出来。

••••若转子一点接地后仅发报警信号，而不跳闸，则转子两点接地保护延时自动投入运行,并在转子发生两点接地时动作于跳闸。

（10）失磁保护性能失磁保护采用开放式保护方案，定子阻抗判据、无功判据、转子电压判据、母线电压判据、定子减出力有功判据，可以灵活组合，满足不同机组运行的需要。

（11）失步保护性能失步保护采用三阻抗元件，采用发电机正序电流、正序电压计算，可靠区分稳定振荡与失步，能正确测量振荡中心位置，并且分别实时记录区内振荡和区外振荡滑极次数。

（12）TV断线判别发电机出口配置两组TV输入，任意一组TV断线，保护发出报警信号，并自动切换至正常TV，不需闭锁发电机与电压相关的保护。

对于变压器、高厂变与电压有关的保护则由控制字“TV断线投退原则”选择，TV断线时是否闭锁相应的保护。

（13）TA断线判别图8-2 硬件模块图采用可靠的TA 断线闭锁功能，保证装置在TA 断线及交流采样回路故障时不误动。

三、智能化操作（1）人机对话正常时，液晶显示时间、机组单元的主接线、各侧电流、电压大小和差电流大小。

键盘操作简单，采用菜单工作方式，仅有+、-、↑、↓、←、→、RST 、ESC 、ENT 等九个按键，易于学习掌握。

人机对话中所有的菜单均为简体汉字，打印的报告也为简体汉字，以方便使用。

（2）装置的全透明运行时，保护装置可以显示多达500个各种采样量、差流、相角值，通过专用软件可以监视多达1500 个装置内部数据，实现了保护装置的全透明。
