能带理论能带理论是研究固体中电子运动规律的一种近似理论。
固体由原子组成，原子又包括原子实和最外层电子，它们均处于不断的运动状态。
为使问题简化，首先假定固体中的原子实固定不动，并按一定规律作周期性排列，然后进一步认为每个电子都是在固定的原子实周期势场及其他电子的平均势场中运动，这就把整个问题简化成单电子问题。
能带理论就属这种单电子近似理论，它首先由F.布洛赫和L.-N.布里渊在解决金属的导电性问题时提出。
具体的计算方法有自由电子近似法、紧束缚近似法、正交化平面波法和原胞法等。
前两种方法以量子力学的微扰理论作为基础，只分别适用于原子实对电子的束缚很弱和很强的两种极端情形；后两种方法则适用于较一般的情形，应用较广。
能级（Enegy Level）：在孤立原子中，原子核外的电子按照一定的壳层排列，每一壳层容纳一定数量的电子。
每个壳层上的电子具有分立的能量值，也就是电子按能级分布。
为简明起见，在表示能量高低的图上，用一条条高低不同的水平线表示电子的能级，此图称为电子能级图。
能带（Enegy Band）：晶体中大量的原子集合在一起，而且原子之间距离很近，以硅为例，每立方厘米的体积内有5×1022个原子，原子之间的最短距离为0.235nm。
致使离原子核较远的壳层发生交叠，壳层交叠使电子不再局限于某个原子上，有可能转移到相邻原子的相似壳层上去，也可能从相邻原子运动到更远的原子壳层上去，这种现象称为电子的共有化。
从而使本来处于同一能量状态的电子产生微小的能量差异，与此相对应的能级扩展为能带。
禁带（Forbidden Band）：允许被电子占据的能带称为允许带，允许带之间的范围是不允许电子占据的，此范围称为禁带。
原子壳层中的内层允许带总是被电子先占满，然后再占据能量更高的外面一层的允许带。
被电子占满的允许带称为满带，每一个能级上都没有电子的能带称为空带。
价带（Valence Band）：原子中最外层的电子称为价电子，与价电子能级相对应的能带称为价带。
能带理论维基百科，自由的百科全书（重定向自能带）晶体硅的能带结构示意图能带结构示意图三种导电性不同的材料比较，金属的价带与传导带之间没有距离，因此电子（红色实心圆圈）可以自由移动。
绝缘体的能隙宽度最大，电子难以从价带跃迁至传导带。
半导体的能隙在两者之间，电子较容易跃迁至传导带中。
能带理论（英语：Electronic band structure）是用量子力学的方法研究固体内部电子运动的理论。
是于20世纪初期，在量子力学确立以后发展起来的一种近似理论。
它曾经定性地阐明了晶体中电子运动的普遍特点，并进而说明了导体与绝缘体、半导体的区别所在，解释了晶体中电子的平均自由程问题。
自20世纪六十年代，电子计算机得到广泛应用以后，使用电子计算机依据第一原理做复杂能带结构计算成为可能（不过仍然非常耗时，一次典型的能带结构自洽计算在普通工作站上往往需要花几个小时甚至一周多的时间才能完成）。
能带理论由定性发展为一门定量的精确科学。
∙∙∙固体材料的能带结构由多条能带组成，能带分为传导带（简称导带）、价电带（简称价带）和禁带等，导带和价带间的空隙称为能隙（即右边第二副图中所示的）。
能带结构可以解释固体中导体、半导体、绝缘体三大类区别的由来。
材料的导电性是由“传导带”中含有的电子数量决定。
当电子从“价带”获得能量而跳跃至“传导带”时，电子就可以在带间任意移动而导电。
一般常见的金属材料，因为其传导带与价带之间的“能隙”非常小，在室温下电子很容易获得能量而跳跃至传导带而导电，而绝缘材料则因为能隙很大（通常大于9电子伏特），电子很难跳跃至传导带，所以无法导电。
一般半导体材料的能隙约为1至3电子伏特，介于导体和绝缘体之间。
因此只要给予适当条件的能量激发，或是改变其能隙之间距，此材料就能导电。
对于理想晶体，其原子服从晶格排列，具有周期性，因而可以认为离子实的势场也具有周期性。

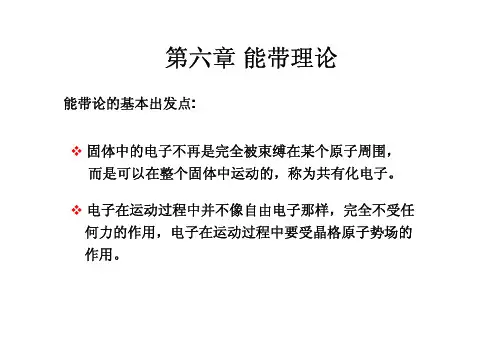

晶体中的电子在一个周期性等效势场中运动，其波动方程为：其中为周期性等效势场，为波函数，为普朗克常数，为质量，为微分算符，为能量[编辑]近自由电子模型能带理论认为，固体内部的电子，不是被束缚在单个原子周围，而是在整个固体内部运动，仅仅受到离子实势场的微扰。
第二章 能带理论 *能带：在完整的晶体中运动的的电子，其能谱值是一些密集的能级组成的带，这种带称能带。
能带与能带之间被能量禁区分开。
其中，0K 时完全空着的最低能带称导带，完全被电子占满的最高能带称价带，二者间的能量禁区称禁带。
*能带理论：又称固体能带理论。
是关于晶体中电子运动状态的一种量子力学理论。
其预言晶体中电子能量总会落在某些限定范围或“能带”中。
晶体的电学、光学和磁学等性质都与电子的运动有关，在研究这些问题时，都要用到能带理论。
能带理论成功地解释了金属、半导体和绝缘体之间的差别，解释了霍耳效应现象。
半导体物理学就是建立在能带理论基础之上的。
随着实验技术的发展，人们通过回旋共振、电光、磁光、光谱等手段已成功地测定了许多晶体的电子能带结构。
特别是近年来由于计算机技术的广泛应用，在理论上已可以对电子的能带结构进行更为精确的计算。
尽管如此，由于能带理论毕竟是经过许多简化后的近似理论，所以其只适于有序晶体，并且即使对于有序晶体，当其结构较为复杂时，能带理论处理起来往往也显得有些困难。
§2-1 晶体的薛定谔方程及其近似解一．薛定谔方程。
晶体由大量原子周期性排列构成，原子由原子核和核外电子组成。
由于内层电子不参与晶体的物理过程，因此可认为晶体是由原子最外层电子和失去电子的离子组成的。
若用i r r r r ,,,321表示电子的位矢、用 j R R R R ,,,321表示失去电子的离子的位矢，则晶体定态薛定谔方程为：ψψE H =（2-1）式中ψ为波函数，E 为能量本征值，H是哈密顿算符，且：V u u u T T H eZ Z e Z e+++++= （2-2） 式中 )2(22i ii i e m T T ∇-==∑∑为全部电子的动能算符，m 为电子质量，2222222ii i iz y x ∂∂+∂∂+∂∂=∇为第i 个电子的拉普拉斯算符。
)2(22ααααα∇-==∑∑M T T Z为全部离子的动能算符，αM 为离子质量，2α∇为第α个离子的拉普拉斯算符。
能带理论能带理论是目前研究固体中电子运动的一个主要理论基础，它预言固体中电子能量会落在某些限定范围或“带"中，因此，这方面的理论称为能带理论。
对于晶体中的电子，由于电子和周围势场的相互作用，晶体电子并不是自由的,因而其能量与波失间的关系E （k ）较为复杂，而这个关系的描述这是能带理论的主要内容.本章采用一些近似讨论能带的形成,并通过典型的模型介绍能带理论的一些基本结论和概念。
一、三个近似绝热近似：电子质量远小于离子质量，电子运动速度远高于离子运动速度，故相对于电子的运动，可以认为离子不动，考察电子运动时,可以不考虑离子运动的影响，取系统中的离子实部分的哈密顿量为零。
平均场近似:让其余电子对一个电子的相互作用等价为一个不随时间变化的平均场。
周期场近似: 无论电子之间相互作用的形式如何，都可以假定电子所感受到的势场具有平移对称性。
原本哈密顿量是一个非常复杂的多体问题，若不简化求解是相当困难的，但 经过三个近似处理后使复杂的多体问题成为周期场下的单电子问题，从而本章的中心任务就是求解晶体周期势场中单电子的薛定谔方程，即其中二、两个模型(1）近自由电子模型1、模型概述 在周期场中，若电子的势能随位置的变化（起伏）比较小，而电子的平均动能要比其势能的绝对值大得多时，电子的运动就几乎是自由的.因此,我们可以把自由电子看成是它的零级近似，(222U m ∇+)()(r U R r U n=+而将周期场的影响看成小的微扰来求解。
（也称为弱周期场近似）2、怎样得到近自由电子模型近自由电子近似是晶体电子仅受晶体势场很弱的作用，E （K ）是连续的能级。
由于周期性势场的微扰 E （K ）在布里渊区边界产生分裂、突变形成禁带,连续的能级形成能带，这时晶体电子行为与自由电子相差不大，因而可以用自由电子波函数来描写今天电子行为。
3、近自由电子近似的主要结果1) 存在能带和禁带：在零级近似下，电子被看成自由粒子，能量本征值 E K0 作为 k 的函数具有抛物线形式.由于周期势场的微扰，E （k ）函数将在 处断开，本征能量发生突变,出现能量间隔2︱V n ︱,间隔内不存在允许的电子能级，称禁带；其余区域仍基本保持自由电子时的数值。
能带理论是研究固体中电子运动规律的一种近似理论。
固体由原子组成，原子又包括原子实和最外层电子，它们均处于不断的运动状态。
为使问题简化，首先假定固体中的原子实固定不动，并按一定规律作周期性排列，然后进一步认为每个电子都是在固定的原子实周期势场及其他电子的平均势场中运动，这就把整个问题简化成单电子问题。
能带理论就属这种单电子近似理论，它首先由F.布洛赫和L.-N.布里渊在解决金属的导电性问题时提出.能带和能带隙具体的计算方法有自由电子近似法、紧束缚近似法、正交化平面波法和原胞法等。
前两种方法以量子力学的微扰理论作为基础，只分别适用于原子实对电子的束缚很弱和很强的两种极端情形；后两种方法则适用于较一般的情形，应用较广。
能级（Enegy Level）：在孤立原子中，原子核外的电子按照一定的壳层排列，每一壳层容纳一定数量的电子。
每个壳层上的电子具有分立的能量值，也就是电子按能级分布。
为简明起见，在表示能量高低的图上，用一条条高低不同的水平线表示电子的能级，此图称为电子能级图。
能带（Enegy Band）：晶体中大量的原子集合在一起，而且原子之间距离很近，以硅为例，每立方厘米的体积内有5×1022个原子，原子之间的最短距离为0.235nm。
致使离原子核较远的壳层发生交叠，壳层交叠使电子不再局限于某个原子上，有可能转移到相邻原子的相似壳层上去，也可能从相邻原子运动到更远的原子壳层上去，这种现象称为电子的共有化。
从而使本来处于同一能量状态的电子产生微小的能量差异，与此相对应的能级扩展为能带。
禁带（Forbidden Band）：允许被电子占据的能带称为允许带，允许带之间的范围是不允许电子占据的，此范围称为禁带。
原子壳层中的内层允许带总是被电子先占满，然后再占据能量更高的外面一层的允许带。
被电子占满的允许带称为满带，每一个能级上都没有电子的能带称为空带。
价带（Valence Band）：原子中最外层的电子称为价电子，与价电子能级相对应的能带称为价带。
【半导体】（1）导带conduction band
A解释导带是由自由电子形成的能量空间。
即固体结构内自由运动的电子所具有的能量范围。
对于金属，所有价电子所处的能带就是导带。
对于半导体，所有价电子所处的能带是所谓价带，比价带能量更高的能带是导带。
在绝对零度温度下，半导体的价带(valence band)是满带(见能带理论)，受到光电注入或热激发后，价带中的部分电子会越过禁带 (forbidden band/band gap)进入能量较高的空带，空带中存在电子后即成为导电的能带——导带。
B导带的涵义：
导带是半导体最外面（能量最高）的一个能带，是由许多准连续的能级组成的；是半导体的一种载流子——自由电子（简称为电子）所处的能量范围。
导带中往往只有少量的电子，大多数状态（能级）是空着的，则在外加作用下能够发生状态的改变，故导带中的电子能够导电，即为载流子。
导带底是导带的最低能级，可看成是电子的势能，通常，电子就处于导带底附近；离开导带底的能量高度，则可看成是电子的动能。
当有外场作用到半导体两端时，电子的势能即发生变化，从而在能带图上就表现出导带底发生倾斜；反过来，凡是能带发生倾斜的区域，就必然存在电场（外电场或者内建电场）。
导带底到真空中自由电子能级的间距，称为半导体的亲和能，即是把一个电子载流子从半导体内部拿
到真空中去所需要的能量。
这是半导体的一个特征参量。
（2）价带与禁带价带（valence band）或称价电带，通常是指半导体或绝缘体中，在0K时能被电子占满的最高能带。
对半导体而言，此能带中的能级基本上是连续的。
全充满的能带中的电子不能在固体中自由运动。
但若该电子受到光照，它可吸收足够能量而跳入下一个容许的最高能区，从而使价带变成部分充填，此时价带中留下的电子可在固体中自由运动。
价带中电子的自由运动对于与晶体管有关的现象是很重要的。
被价电子占据的允带（低温下通常被价电子占满）。
禁带，英文名为：Forbidden Band 在能带结构中能态密度[1]为零的能量区间。
常用来表示价带和导带之间的能态密度为零的能量区间。
禁带宽度的大小
决定了材料是具有半导体性质还是具有绝缘体性质。
半导体的禁带宽度较小，当温度升高时，电子可以被激发传到导带，从而使材料具有导电性。
绝缘体的禁带宽度很大，即使在较高的温度下，仍是电的不良导体。
（3）导带与价带的关系：
对于未掺杂的本征半导体，导带中的电子是由它下面的一个能带（即价带）中的电子（价电子）跃迁上来而形成的，这种产生电子（同时也产生空穴——半导体的另外一种载流子）的过程，称为本征激发。
在本征激发过程中，电子和空穴是
成对产生的，则总是有“电子浓度=空穴浓度”。
这实际上就是本征半导体的特征，因此可以说，凡是两种载流子浓度相等的半导体，就是本征半导体。
这就意味着，不仅未掺杂的半导体是本征半导体，
就是掺杂的半导体，在一定条件下（例如高温下）也可以转变为本征半导体。
价带的能量低于导带，它也是由许多准连续的能级组成的。
但是价带中的许多电子（价电子）并不能导电，而少量的价电子空位——空穴才能导电，故称空穴是载流子。
空穴的最低能量——势能，也就是价带顶，通常空穴就处于价带顶附近。
价带顶与导带底之间的能量差，就是所谓半导体的禁带宽度。
这就是产生本征激发所需要的最小平均能量。
这是半导体最重要的一个特征参量。
对于掺杂半导体，电子和空穴大多数是由杂质来提供的。
能够提供电子的杂质称为施主；能够提供空穴的杂质称为受主。
施主的能级处在靠近导带底的禁带中；受主的能级处在靠近价带顶的禁带中。
能隙能隙（Bandgap energy gap）或译作能带隙，在固态物理学中泛指半导体或是绝缘体的价带（valence band）顶端至传导带（conduction band）底端的能量差距。
能带理论是研究固体中电子运动规律的一种近似理论。
固体由原子组成，原子又包括原子实和最外层电子，它们均处于不断的运动状态。
为使问题简化，首先假定固体中的原子实固定不动，并按一定规律作周期性排
列，然后进一步认为每个电子都是在固定的原子实周期势场及其他电子的平均势场中运动，这就把整个问题简化成单电子问题。
能带理论就属这种单电子近似理论，它首先由 F.布洛赫和L.-N.布里渊在解决金属的导电性问题时提出。
理论应用
对一个本征半导体（intrinsic semiconductor）而言，其导电性与能隙的大小有关，只有获得足够能量的电子才能从价带被激发，跨过能隙并跃迁至传导带。
利用费米-狄拉克统计（Fermi-Dirac Statistics）可以得到电子占据某个能阶（energy state）E0的机率。
又假设E0 > > EF，EF是所谓的费米能阶（Fermi level），电子占据E0的机率可以利用波兹曼近似简化为：在上式中，Eg是能隙的宽度、k 是波兹曼常数（Boltzmann's Constant），而T则是温度。
半导体材料的能隙可以利用一些工程手法加以调整，特别是在化合物半导体中，例如控制砷化镓铝（AlGaAs）或砷化镓铟（InGaAs）各种元素间的比例，或是利用如分子束磊晶（Molecular Beam Epitaxy, MBE）成长出多层的磊晶材料。
这类半导体材料在高速半导体元件或是光电元件，如异质接面双载子晶体管（Heterojunction Bipolar Transistor, HBT）、雷射二极管，或是太阳能电池上已经成为主流。
固体的能带固体的导电性能由其能带结构决定。
对一价金属，价带是未满带，故能导电。
对二价金属，价带是满带，但禁
带宽度为零，价带与较高的空带相交叠，满带中的电子能占据空带，因而也能导电，绝缘体和半导体的能带结构相似，价带为满带，价带与空带间存在禁带。
无机半导体的禁带宽度从0.1～2.0eV，π-π共轭聚合物的能带隙大致在1.4～4.2eV,绝缘体的禁带宽度大于4.5eV。
在任何温度下，由于热运动，满带中的电子总会有一些具有足够的能量激发到空带中，使之成为导带。
由于绝缘体的禁带宽度较大，常温下从满带激发到空带的电子数微不足道，宏观上表现为导电性能差。
半导体的禁带宽度较小，满带中的电子只需较小能量就能激发到空带中，宏观上表现为有较大的电导率。
能带理论在阐明电子在晶格中的运动规律、固体的导电机构、合金的某些性质和金属的结合能等方面取得了重大成就，但它毕竟是一种近似理论，存在一定的局限性。
例如某些晶体的导电性不能用能带理论解释，即电子共有化模型和单电子近似不适用于这些晶体。
多电子理论建立后，单电子能带论的结果常作为多电子理论的起点，在解决现代复杂问题时，两种理论是相辅相成的。
