螺旋千斤顶计算说明书(参考Word)

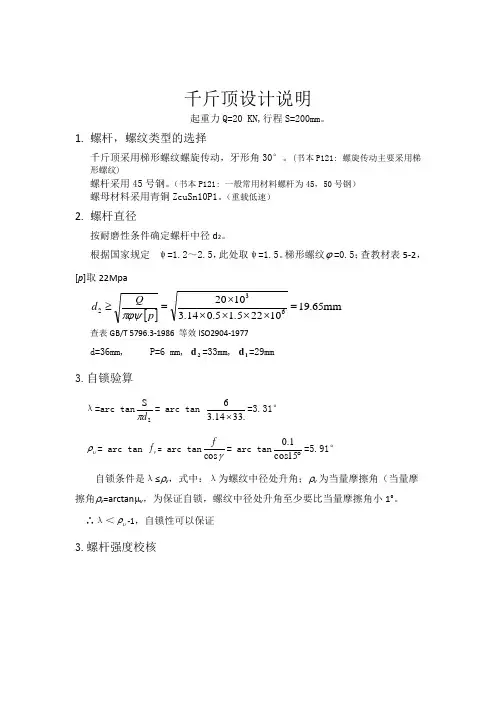

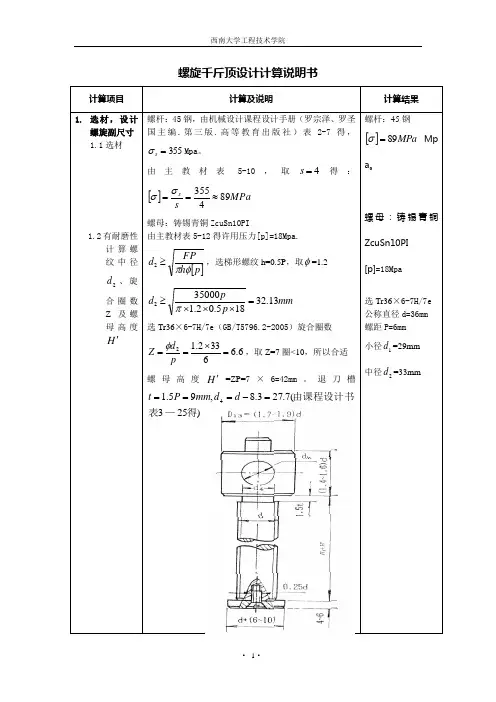

千斤顶设计说明起重力Q=20 KN,行程S=200mm 。

1. 螺杆，螺纹类型的选择千斤顶采用梯形螺纹螺旋传动，牙形角30°。

(书本P121: 螺旋传动主要采用梯形螺纹)螺杆采用45号钢。

（书本P121: 一般常用材料螺杆为45，50号钢） 螺母材料采用青铜ZcuSn10P1。

（重载低速）2. 螺杆直径按耐磨性条件确定螺杆中径d 2。

根据国家规定ψ=1.2～2.5，此处取ψ=1.5。

梯形螺纹ϕ=0.5；查教材表5-2，[p ]取22Mpa []mm 65.191022.515.014.31020632=⨯⨯⨯⨯⨯=≥p Qd πϕψ 查表GB/T 5796.3-1986 等效ISO2904-1977d=36mm, P=6 mm, 2d =33mm, 1d =29mm 3.自锁验算λ=arc tan 2S d π= arc tan .3314.36⨯=3.31° υρ= arc tan v f = arc tan γcos f = arc tan ︒15cos 1.0=5.91° 自锁条件是λ≤ρv ，式中：λ为螺纹中径处升角；ρv 为当量摩擦角（当量摩擦角ρv =arctan μv ，为保证自锁，螺纹中径处升角至少要比当量摩擦角小1°。

∴λ＜υρ-1，自锁性可以保证3.螺杆强度校核c σ==+223τσ≤[]σ其中T=Q ·tan(λ+ υρ)·22d （书本P112公式5-4) 代入数据计算得：T=20×tan(3.31°+5.91°)×16.5=53.56 N ·m查手册GB/T 699-1999得，45号钢的s σ=355 Map,安全系数为3～5，此处取4，则 []σ===43554sσ88.75Map 把1d =29 mm ，Q=20 KN 带入上式中，得：c σ =30.30MPa ≤[]σ∴螺杆强度满足要求4.确定螺母高度H 及螺纹工作圈数z螺母高度z =ψd 2，螺纹工作圈数pH =z ，考虑到螺纹圈数z 越多，载荷分布越不均，故z 不宜大于10，否则应改选螺母材料或加大d 。

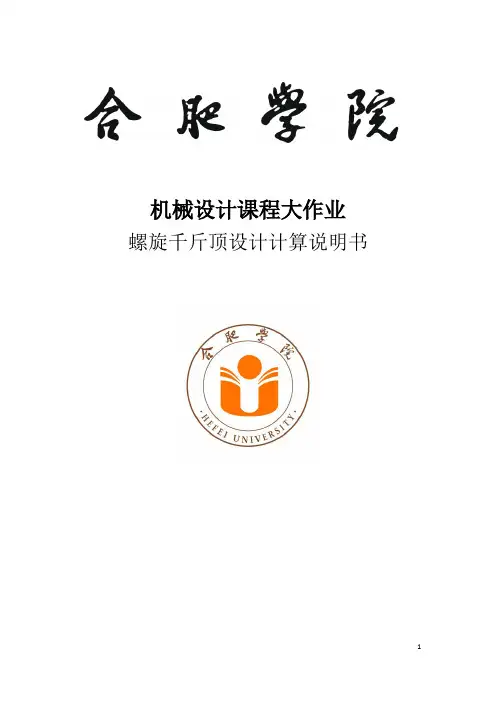

机械设计课程大作业螺旋千斤顶设计计算说明书目录1设计任务书 (3)2任务分析 (4)3螺旋传动设计 (4)3.1螺杆的设计与计算 (4)3.1.1螺杆材料 (4)3.1.2螺杆螺纹类型 (4)3.1.3螺杆的直径 (4)3.1.4校核自锁条件 (5)3.1.5螺杆的结构 (5)3.1.6螺杆强度校核 (6)3.1.7螺杆稳定性校核 (6)3.2螺母的设计与计算 (7)3.2.1螺母材料 (7)3.2.2螺母高度及旋合圈数 (7)3.2.3校核螺母螺纹牙强度 (7)3.2.4螺母结构 (7)4支撑部件设计 (8)4.1托杯的设计与计算 (8)4.1.1托杯材料 (8)4.1.2托杯结构 (8)4.1.3托杯强度校核 (9)4.2底座设计 (10)4.2.1底座材料 (10)4.2.2底座结构 (10)5其他部件设计 (11)5.1手柄设计 (11)5.1.1手柄材料 (11)5.1.2手柄长度 (11)5.1.3手柄直径 (12)6总结 (12)7参考文献 (13)附录1螺旋千斤顶总装配图................................................. 图纸1 附录2螺母零件工作图..................................................... 图纸2 附录3螺杆零件工作图..................................................... 图纸3 附录4托杯零件工作图..................................................... 图纸41设计任务书设计任务名称：螺旋千斤顶设计设计参数：最大起重量F：30kN最大起升高度H：110mm螺旋千斤顶示意图工作量：总装配图一张；螺母、螺杆、托杯零件工作图各一张。

计算说明书一份。

2任务分析螺旋传动是利用螺杆和螺母组成的螺旋副来实现传动要求的，它主要是用于将回转运动转变为直线运动，同时传递运动和动力。

螺旋千斤顶设计计算说明书一、 设计条件：1、最大起重量 Fmax=30 kN2、最大起升距离 hmax=180 mm二、 螺纹的设计与计算1. 选择螺纹类型梯形螺纹的内外螺纹以锥面贴紧不易松动，工艺性好，牙根强度高，对中性好，所以选择梯形螺纹，其牙形为等腰梯形，牙型角α=30° 2. 选取螺杆和螺母材料螺杆材料选择常用的45号钢，查询可知σs =355 MPa ，σb = 600 MPa ；螺母选择青铜（ZCuAl10Fe3），查询可知σs =180 MPa ，σb = 490 MPa ；查询可知滑动螺旋副钢-青铜的许用压力[p]=15 MPa 。

3. 确定螺杆直径由耐磨性条件，螺杆中径d 2≥0.8√Fφ[p]由于螺母为整体结构，且磨损后不能调整，选取φ =2.0，又F=Fmax=30 kN 代入数据可得d 2≥0.8√300002.0×15=25.3 mm按GB/T 5796.2-2005选取公称直径d=28mm 的螺纹，螺距P=5mm ，线数n=1，螺旋副的摩擦系数f=0.09，螺旋角β=15°，查询可知其中径d 2=25.5mm ，满足要求。

4. 自锁性校核螺旋升角γ=arctan nP πd 2=3.57°；当量摩擦角ρv =arctan fcosβ=5.32°故ρv >γ，满足自锁性条件。

5. 螺杆强度校核螺杆所受扭矩T =Fd 22tan (γ+ρv )=59.8 N ∙m螺杆危险截面上既受拉压应力又受扭转切应力，应用第四强度理论，有：σca=√σ+3τ=√(4Fπd12)2+3(T0.2d13)<[σ]查询可知，螺纹小径d1=22.5 mm,代入数据可得σca=75.5 MPa;查询可知，取安全系数S=4，许用应力[σ]=σs4=3554=89 MPa;故σca<[σ],满足强度要求。

6.稳定性计算螺杆柔度λ=4μld1,其中长度系数μ=2，根据经验公式有效长度取l=hmax+1.5d+H2=247 mm，则λ=4×2×24722.5=87.8>80查表可知螺杆临界载荷F cr=π2EI a(μl)2 ,其中惯性半径I a=πd1264,查询可知45号钢E=210GPa，代入数据可得F cr=243.4 kN由稳定性校核公式：S C=F crF≥[S]取[S]=2.5-4,则S C=243.430=8.11>[S],满足稳定性要求。

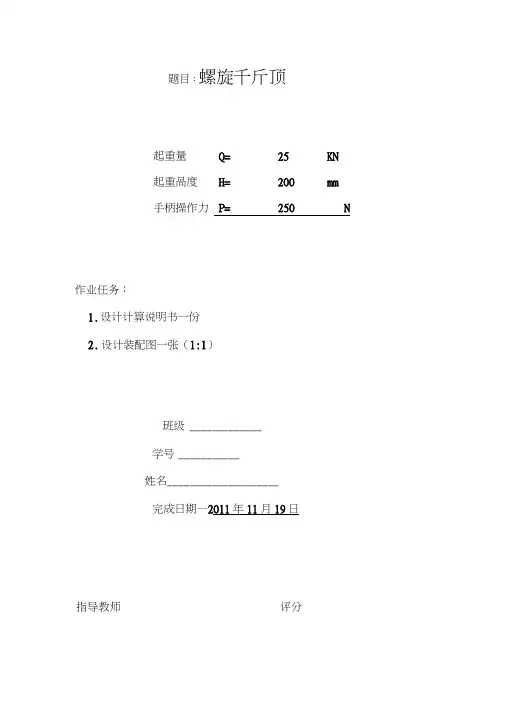

题目：螺旋千斤顶
起重量Q= 25 KN
起重高度H= 200 mm
手柄操作力P= 250 N
作业任务：
1.设计计算说明书一份
2.设计装配图一张（1:1）
班级
学号
姓名
完成日期2011年11月19日
指导教师评分
目录设计任务与设计说明
1、螺旋副的设计计算
、耐磨性的计算
、自锁性校核
2、螺杆的设计计算
、螺杆强度计算
、螺杆稳定性计算
3、螺旋副的计算
、螺杆的计算
、螺母的计算
4、拖杯设计计算
5、底座设计计算
6、手柄设计计算
手柄长度设计计算
手柄直径设计计算
7、螺旋千斤顶的效率计算
设计任务与设计说明
设计任务书：
设计一螺旋千斤顶，该千斤顶要求最大起重重量为25kN，最大起重高度为250mm，手柄操作力矩为200N，且要求工作安全可靠，成本不得过高。

设计简单说明：
该千斤顶采用螺旋传动的工作方式，最大起重高度为250mm，手柄操作力200N，工作稳定可靠，满足自锁条件，使用安全，选材合理、加工方便、生产成本较低。

机械设计课程作业任务书题目：螺旋千斤顶起重量Q=22.5KN起重高度H=150mm手柄操作力P=200N作业任务：1、设计计算说明书一份2、设计装配图一张（1：1）班级：学号：姓名：完成日期：2015年11月1日指导教师：评分：目录Ⅰ设计任务书 (1)Ⅱ计算内容和设计步骤 (2)一、螺杆和螺母的设计计算 (2)二、螺杆强度和稳定性计算 (4)三、螺母的强度计算 (5)四、托杯设计 (7)五、底座设计 (8)六、手柄设计螺旋 (9)七、千斤顶效率 (11)Ⅲ设计小结 (11)Ⅳ参考资料 (12)| 设计任务书1.题目设计一螺旋千斤顶，数据如下： 最大起重量 kN Q 5.22= 最大升程 mm H 150= 手柄操作力 mm P 200= 螺旋千斤顶的结构形式如图：2.内容在规定时间内，完成螺旋千斤顶的设计计算说明书和装配图各一份。

3.要求（1）装配图装配图的内容大致包括：一组视图；必要的尺寸；技术要求和编号、标题栏、明细表。

按1：1的比例画出装配图。

装配图中只需标注：性能尺寸；装配尺寸，包括配合尺寸、装配位置尺寸和装配连接尺寸；安装尺寸；外形尺寸和极限位置尺寸。

注意：装配图上没有必要标注出各组成部分的全部尺寸。

（2）说明书说明书的内容有：封面、目录、设计任务书、计算内容及设计步骤、设计小结和参考资料等。

（3）其它本次大作业提倡采用计算机辅助设计，通过编程进行设计计算或参数化绘图，有关梯形螺旋千机顶优化设计计算的程序框图可参见附2。

|| 计算内容及步骤 装 订 线 （内容） （计算及说明） （结果） 1.材料、螺纹的选择 2.滑动螺旋副的耐磨性计算和自锁行校核一、螺杆和螺母的设计计算 1.1材料选择 螺杆材料：选45钢。

螺母材料：选用铸造铝青铜。

1.2螺纹类型选择 选择梯形螺纹，牙型角α=30˚,梯形螺纹的内外螺纹以锥面贴紧不易松动；它的基本牙型按GB/T5796.1-2005的规定。

1.3确定螺杆直径 按耐磨性条件确定中径2d 对于梯形螺纹，其设计公式为：(1)按国家标准取相应的公称直径d 螺母高度'H 螺纹的工作圈数u 及螺距p （2）自锁性校核 d 2≥[]p Q ψ8.0 mm 对于整体式螺母，=ψ 1.2～2.5; 钢对青铜，在人力驱动条件下，螺旋副许用压强宜取=][p 15～25MPa; 此处取 5.1=ψ,许用压力MPa P 20= 带入设计公式，得： mm d 1.92201.51025.58.032=⨯⨯≥ 按国家标准GB/T 5796.2-2005选择公称直径和螺距为： m m P m m d d m m d d m m d D 552.25.5 5.522.52832==-==-=== 1.4螺母的计算 螺母高度： mm d H 8.2535.255.12'=⨯==ψ 螺纹工作圈数： ；，取865.758.253'====u P H u 螺纹牙工作高度： 2.5mm 50.5=0.5P =h =⨯ 1.5自锁验算 自锁验算条件是v ρλ≤；钢对青铜时v f =0.08~0.09，取v f =0.08。

题目：螺旋千斤顶起重量Q=25KN起重咼度H=200mm手柄操作力P=250N作业任务：1.设计计算说明书一份2.设计装配图一张（1:1）班级 _____________学号___________姓名____________________完成日期—2011年11月19日指导教师评分设计任务与设计说明1、螺旋副的设计计算1.1、耐磨性的计算1.2、自锁性校核2、螺杆的设计计算2.1、螺杆强度计算2.2、螺杆稳定性计算3、螺旋副的计算3.1、螺杆的计算3.2、螺母的计算4、拖杯设计计算5、底座设计计算6、手柄设计计算6.1手柄长度设计计算6.2手柄直径设计计算7、螺旋千斤顶的效率计算设计任务与设计说明设计任务书:设计一螺旋千斤顶，该千斤顶要求最大起重重量为25kN，最大起重高度为250mm，手柄操作力矩为200 N，且要求工作安全可靠，成本不得过高。

设计简单说明：该千斤顶采用螺旋传动的工作方式，最大起重高度为250mm，手柄操作力200 N，工作稳定可靠，满足自锁条件，使用安全，选材合理、加工方便、生产成本较低。

形角（梯形螺纹牙形角-=15 ）0由以上计算可得• =3.57 二=5.32 '以上结果满足：r '■ v且'-\ ■ - 1 .75 '满足自锁条件。

螺杆不仅受到轴向压力，还要受到螺纹副摩擦产生的摩擦扭矩，故其强度校核如下：式中Q为最大工作载荷；A为螺杆危险截面面积（A=—di ），T为螺杆所受转矩；对于起重，4T i =Q di2 tan \ ■ - ；W T为螺杆螺纹段的抗扭剖3面模量，W T=：6二A*；^.1为螺杆材料的许用16 4拉应力，通常 3 ~ 5，对于所选材料45号钢■■■ s= 355 MP a。

由以上计算可得；「ca=91 .38 卜丨- 71 ~ 118 .35 MP a临界载荷Q c的计算：该螺杆结构简图如图1所示计算得：一 3.57'■■■ v = 5.32 ' 满足自锁条件2、螺杆的设计计算2.1螺杆强度计算J' 2 <b]二ca=91 .38MP a螺杆强度达标2.2螺杆稳定性计算在螺母结构图中D 4 =：1.3 ~ 1.4 D 3图1D =33 （内螺纹大径）计算内容计算及说明计算结果在螺杆的结构简图中H ' =51 H =250 D =28P =5丨二 H ' • H 1 .4 ~ 1 .6 d 此处取丨二 295 临界载荷Q c 的计算 柔度 小（将螺旋千斤顶简化为悬臂梁后 i取- 2）计算得 ’s =111 .61 _100为大柔度杆大柔度杆的临界载荷公式为计算得 Q c = 73 .853 kN二 2El屮2Q c =73 .853 kN3、螺母的计 稳定性条件S sc 二Qc _ S s （—般取S s = 2.5〜4）Q计算得S sc =2.95 - S s （满足计算要求）螺纹牙多发生剪切和挤压破坏，故只需校核螺母 螺纹牙的强度，螺母结构如图2所示。

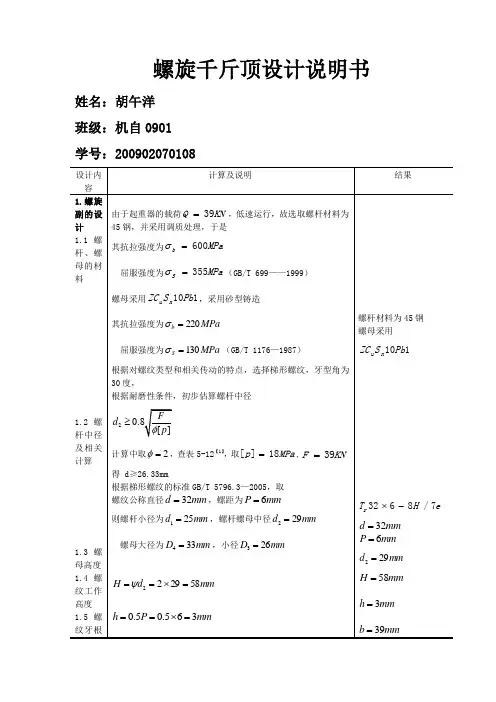

螺旋千斤顶设计说明书螺旋千斤顶主要零件：螺杆、螺母、托杯、手柄和底座。

设计的原始数据：最大起重F=50KN 、最大起升高度H=210mm 。

螺旋千斤顶的设计步骤如下：1、螺杆的设计与计算：（1）螺纹的牙型选用矩形螺纹，采用内径对中，配合选H8/h8，在计算强度时不考虑螺纹的径向间隙。

（2）螺杆的材料选用45钢（3）螺杆直径螺杆工作时，同时受压力与扭矩的作用，因此它的计算可近似按紧螺纹栓联接的计算公式估算出螺纹内径，即： []σπF 2.5d 1≥式中螺杆的屈服极限σs =353MPa ，由于45钢是塑性材料，取安全因数n=4，得许用压应力[]σ=88.25MPa ，取整数[]σ=88MPa 。

将上述数据带入得螺杆的直径为d 1≥0.03067m ，取d 1=31mm 。

根据经验公式P=d 1/4，取P=8mm 。

参考梯形螺纹标准，螺纹牙型高2P h ＝，得h=4mm 。

故螺杆直径d=d 1+P=31mm+8mm=39mm,d 1=d-P=(39-8)mm=31mm 。

（4）自锁验算在考虑众多因素后，实际应满足的自锁条件为：︒-≤1'ρψ式中ψ为螺纹中径处升角；'ρ为当量摩擦角；由tan ψ=np/(πd 2) 其中n=1，p=8mm ，d 2=2×d 1+ℎ2 =(2x31+8)/2=35mm得tan ψ=0.07276, ψ=4.162°当量摩擦角ρ′=tan −1μcos α2 ，在有润滑油情况下μ=0.1， 30=α， ∴ρ′=tan −1μcos α2=tan −10.1cos 15°=5.91°所以，4.162°<5.91°—1°=4.91°验证结束，达到自锁条件。

（5）结构手柄孔径d k 根据手柄直径d p 决定，d k ≈d p +0.5mm根据后面手柄部分的计算得到d p =23mm ，所以d k =23.5mm 。

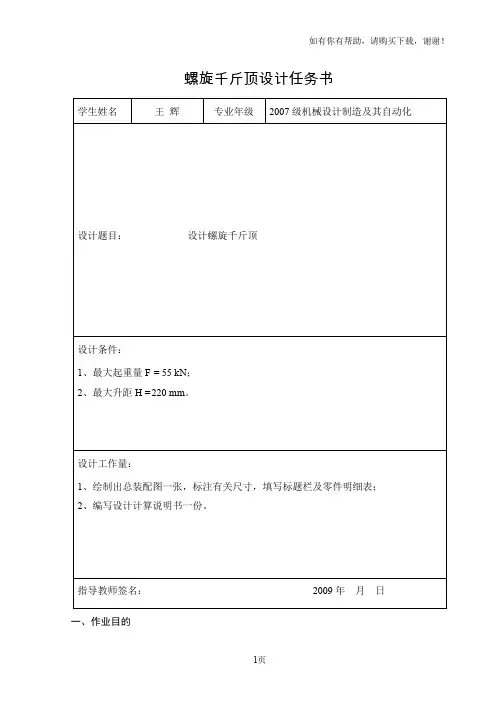

螺旋千斤顶设计任务书学生姓名王辉专业年级2007级机械设计制造及其自动化设计题目：设计螺旋千斤顶设计条件：1、最大起重量F = 55 kN；2、最大升距H =220 mm。

设计工作量：1、绘制出总装配图一张，标注有关尺寸，填写标题栏及零件明细表；2、编写设计计算说明书一份。

指导教师签名：2009年月日一、作业目的1. 熟悉螺旋千斤顶的工作原理，设计与计算的方法；2. 运用所学的知识解决设计中所遇到的具体实际问题，培养独立工作能力，以及初步学会综合运用所学知识，解决材料的选择，强度计算和刚度计算，制造工艺与装配工艺等方面的问题；3. 熟悉有关设计资料，学会查阅手册和运用国家标准。

二、螺旋千斤顶的设计千斤顶一般由底座1，螺杆4、螺母5、托杯10，手柄7等零件所组成（见图1―1）。

螺杆在固定螺母中旋转，并上下升降，把托杯上的重物举起或放落。

设计时某些零件的主要尺寸是通过理论计算确定的，其它结构尺寸则是根据经验公式或制造工艺决定的，必要时才进行强度验算。

设计的原始数据是：最大起重量F （kN ）和最大提升高度H （mm ）。

螺旋千斤顶的设计步骤如下：计 算 及 说 明结 果 1. 螺杆的设计与计算1.1 螺杆螺纹类型的选择螺纹有矩形、梯形与锯齿形，常用的是梯形螺纹。

梯形螺纹牙型为等腰梯形，牙形角α=30º，梯形螺纹的内外螺纹以锥面贴紧不易松动，工艺性好，牙根强度高，对中性好，所以选择梯形螺纹，基本牙形按GB/T5796.1—2005的规定。

1.2 选取螺杆材料螺杆材料选择45号钢，σs = 355MPa ，根据主教材表2.8，选安全系数S=4，则[]MPa S s 884355≈==σσ。

1.3 确定螺杆直径 按耐磨性条件确定螺杆中径d 2。

][8.02p F d ϕ≥ 因选用梯形螺纹且螺母兼作支承，故取5.2=ϕ。

代入数据，得 mm d 64.30155.2550008.02=⨯≥ 根据螺杆中径mm d 64.302=,按照GB/T 5796.2-2005标准，选取螺杆的公称直径mm d 44=，螺距mm t 7=，线数1=n ，螺旋副的摩擦系数09.0=f 。

螺旋千斤顶课程设计计算说明书院系机械工程系专业年级设计者指导教师2011年5月15日千斤顶的设计设计螺旋千斤顶，已知轴向载荷F=30000N，起重高度为l=250mm，方案图 1所示。

1千斤顶结构图1.选择材料螺杆选材料为45钢，由手册查σ=355Mpa；螺母材料为ZCuSn10P1，由表1.3查得[p]=20Mpa；取单头右旋梯形螺纹，α=30º，β=15º，整体螺母。

2.耐磨性计算(1) 取Ф=2(2) 计算d2d 2≥0.8[]PFφ=0.8×20230000⨯= 21.9mm由计算出的d2查手册确定螺纹的标准值为d=38 mm，d2=34.5 mm , d1=30 mm ，D =39, P=7 mm(3) 计算螺母高HH=Фd 2=2×34.5=69 mm(4) 计算旋合圈数zz=P H =769=9.86<10 (5) 校核螺纹副自锁性λ=arctan2d S π= arctan 2d nPπ= arctan π5.3471⨯=4.25º由表查得f v =0.10,ρv =arctan0.10=5.71º,λ≤ρv ,满足自锁条件。

1） 螺母螺纹牙强度校核由表1.4查得青铜螺母螺纹牙许用弯曲应力[σь]=40～60Mpa 、许用剪切应力[τ]=30～40Mpa ；梯形螺纹螺纹牙根宽度b=0.65P=0.65×7=4.55 mm ；梯形螺纹螺纹牙工作高度h=0.5P=0.5×7=3.5 mm 。

(1) 弯曲强度校核σь=z Db Fh 23π=86.955.43914.35.33000032⨯⨯⨯⨯⨯=17.15≤[σь] 合格 (2) 剪切强度校核τ=Db z Fπ=55.43914.386.930000⨯⨯⨯=6.37≤[τ] 合格 2） 螺杆强度校核(1) 由表查得螺杆许用应力[σ]=5S σ=5355=71Mpa (2) 螺杆所受转矩T=F22d tan(λ+ρν)=30000×25.34 tan(4.25º+5.71º)=90877 N ·mm(3)σca =23122116/34⎪⎪⎭⎫⎝⎛T ⨯+⎪⎪⎭⎫ ⎝⎛d d F ππ=232216/3014.39087733014.3300004⎪⎭⎫ ⎝⎛⨯⨯+⎪⎭⎫ ⎝⎛⨯⨯=51.82≤[σ] 合格3. 螺母外部尺寸计算a) 计算D 3螺母悬置部分受拉伸和扭转联合作用，为计算简单，将F 增大30%，按拉伸强度计算得σ=4)(3.13D D F-π≤[σ]式中，[σ]为螺母材料的许用拉伸应力，可取[σ]=0.83[σb ]，由表取[σb]=50Mpa ，因此[σ]=0.83[σb ]=41.5Mpa 。

螺旋千斤顶设计计算说明书院系机械工程学院专业机械工程及其自动化班级机自1104设计者支鹏程学号201102070426指导教师王晨时间：2013年10月一、设计原始参数螺旋千斤顶最大载重2.1t，行程160mm。

二、工作原理与机构草图1螺杆螺母的材料选择考虑到自锁性和牙根强度，设计时选用梯形螺纹。

2选择牙型 考虑到此设计的千斤顶最大承重20580N ，以及耐磨性，所以选用45#调质钢，它的特点是具有一定的耐磨性，可用于用于载荷较大而工作不频繁的升降螺杆。

根据参考文献[1]表10.2查得抗拉强度b 600 MPa σ=，s 355 MPa σ=；螺母选用青铜材料，由机械设计手册可以查到其许用弯曲应力σbp=40~60MPa ，许用切应力τp=30~40MPa 。

3根据耐磨性确定初选螺纹中径 为了防止过度磨损，需要限制螺纹工作表面压强p 使之不要超过螺纹传动副的许用压强[p]， ][22p hH d QP hZ d Q p ≤==ππ（1）Q----------------轴向载荷，N ；d 2----------------螺纹中径，mm ；H----------------螺母高度（旋合长度），mm ； P-----------------螺距，mm ； h-----------------螺纹接触高度，mm ；Z-----------------旋合长度内工作圈数，Z=H/P ；[p]---------------螺旋传动副许用压力，MPa 。

根据（1）式，可得螺纹中径计算公式： ][2p Qd πϕψ≥（2）梯形螺纹青铜其中2d H =ψ、Ph=ϕ，由于是梯形螺纹，所以ϕ=0.5，对于整体螺母，5.2~2.1=ψ，取2=ψ。

螺母选用青铜材料，由参考资料[2]表5-2可查到刚对青铜的螺旋副许用压强[P]=18~25MPa （人力传动），在此我们取[p]=25MPa ，则可算出d 2mm d 19.162=根据机械设计手册梯形螺纹基本尺寸(GB/T 5796.3—2005)，选取标准梯形螺纹公称直径24=d mm ，螺距3=p mm ，中径5.222=d mm ，小径5.203=d mm ，内螺纹大径244=D mm 。

《机械原理与设计》设计题目：螺旋千斤顶专业：09机械设计与制造学号：20090624123姓名：杨耀东指导老师：张雯娟日期：2011年12月30日目录1螺杆和螺母的设计计算 (1)1.1螺旋副的计算 (1)1.1.1螺杆螺纹类型的选择............................1.1.2选取螺杆材料................................1.1.3计算........................................1.1.4自锁验算...................................1.2螺杆的计算.......................................1.2.1螺杆强度.....................................1.2.2稳定性计算..................................1.3 螺母的计算........................................1.3.1螺母的基本参数................................1.3.2螺纹牙强度...................................1.3.3螺母体强度....................................2托杯设计.........................................3底座设计..........................................4 手柄设计与计算.....................................4.1手柄材料......................................4.2手柄长度L p ....................................5 螺旋千斤顶的效率...................................6 参考文献.......................................... 7附A4装配图 (1)1螺杆和螺母的设计计算(F=58KN,H=250mm)1.1螺旋副的计算1.1.1螺杆螺纹类型的选择螺纹有矩形、梯形与锯齿形，常用的是梯形螺纹。

螺旋千斤顶设计计算说明书精04 张为昭 2010010591目录一、基本结构和使用方法------------------------------------------3二、设计要求----------------------------------------------------3三、基本材料选择和尺寸计算--------------------------------------3（一）螺纹材料和尺寸----------------------------------------3（二）手柄材料和尺寸----------------------------------------8（三）底座尺寸----------------------------------------------9四、主要部件基本尺寸及材料--------------------------------------9五、创新性设计--------------------------------------------------9 一、基本结构及使用方法要求设计的螺旋千斤顶主要包括螺纹举升结构、手柄、外壳体、和托举部件几个部分，其基本结构如下图所示：调整千斤顶托举部件到被托举重物合适的托举作用点，然后插入并双手或单手转动手柄，即可将重物举起。

二、设计要求（1）最大起重量：max 25F kN=；（2）最大升距：max 200h mm=；（3）可以自锁；（4）千斤顶工作时，下支承面为木材，其许用挤压应力：[]3p MPaσ=；（5）操作时，人手最大可以提供的操作约为：200N。

三、基本部件材料选择及尺寸计算（一）螺纹材料和尺寸考虑到螺旋千斤顶螺纹的传力特性选择的螺纹类型为梯形螺纹。

（1）材料选择A千斤顶螺杆的工作场合是：经常运动，受力不太大，转速较低，故材料选用不热处理的45号钢。

千斤顶螺母的工作场合是：低速、手动、不重要，故材料选用耐磨铸铁HT 200。

螺旋千斤顶设计计算说明书院系：能源工程学系专业：机械设计制造及其自动化(车辆工程方向)班级：汽车1101班设计者：韩开韦甘庆良2013年10月28日目录一．概要................................................. 错误!未定义书签。

1.工作原理............................................ 错误!未定义书签。

2.创新背景............................................ 错误!未定义书签。

3.创新设计............................................ 错误!未定义书签。

二．螺杆的设计与计算 .................................... 错误!未定义书签。

1.选取螺杆材料........................................ 错误!未定义书签。

2.确定螺杆直径........................................ 错误!未定义书签。

3.自锁验算............................................ 错误!未定义书签。

4.螺杆强度计算........................................ 错误!未定义书签。

5.螺杆稳定性计算...................................... 错误!未定义书签。

三．螺母的设计与计算 ..................................... 错误!未定义书签。

1.选取螺母材料........................................ 错误!未定义书签。

2.确定螺母高度和工作圈数.............................. 错误!未定义书签。

计算及说明结果螺旋千斤顶主要零件：螺杆、螺母、托杯、手柄和底座。

设计的原始数据：最大起重F=60KN 、最大升起高度H=230mm 。

螺旋千斤顶的设计步骤如下：1.螺杆的设计与计算：（1）螺纹的牙型选用矩形螺纹，采用内径对中，配合选H8/h8，在计算强度时不考虑螺纹的径向间隙。

（2）螺杆的材料 选用Q255——《现代工程材料成型与机械制造基础》 孙康宁 P80（3）螺杆直径螺杆工作时，同时受压力与扭矩的作用，因此它的计算可近似按紧螺纹栓联接的计算公式估算出螺纹内径，即：[]σπF2.5d 1≥查式中螺杆的屈服极限σs=255MPa ，由于Q235是塑性材料，取安全因数n=2，得许用压应力[]σ=127.5MPa ，取整数[]σ=130MPa 。

——《材料力学》 王世斌 亢一澜 P19、P28将上述数据带入得螺杆的直径为d1≥0.02764m ，取d 1=30mm 。

根据经验公式4p d1=，得P=7.5mm 。

参考梯形螺纹标准，螺纹牙型高h=2p，得h=3.75mm 。

d 圆整为整数后，取p d d1-==38-7.5=30.5mm 。

（4）自锁验算在考虑众多因素后，实际应满足的自锁条件为：原始数据 F=60KN H=230mm配合选H8/h8螺杆的材料选Q255螺杆直径取30.5mm1-'≤ρψ由)(/np tan d 2πψ= n=1，p=7.5mm ，d 2=2h2d 1+⨯=32.375mm得tan ψ=0.07373——《机械原理与机械设计》 张策 P38 当量摩擦角ρ'=arctanμ，在有润滑油情况下μ=0.1，得1-'ρ=4.574验证结束，左边小于右边，达到自锁条件。

——《机械原理与机械设计》 张策 P71 （5）结构 手柄孔径dK根据手柄直径p d 决定，mm 5.0d d p k +≈。

根据后面手柄部分的计算得到p d =26mm ，所以k d =26.5mm 。

哈尔滨工业大学机械设计作业设计计算说明书题目：设计螺旋起重器（千斤顶）系别：班号：姓名：日期：2014.10.12哈尔滨工业大学机械设计作业任务书题目：设计螺旋起重器设计原始数据：起重量：F Q=30KN最大起重高度：H=180mm目录1.选择螺杆、螺母的材料 (3)2.耐磨性计算 (3)3.螺杆强度校核 (4)4.螺母螺纹牙的强度校核 (4)5.自锁条件校核 (5)6.螺杆的稳定性校核 (5)7.螺母外径及凸缘设计 (6)8.手柄设计 (6)9.底座设计 (7)10.其他零件设计 (8)11.绘制螺旋起重器（千斤顶）装配图 (8)12.参考文献 (8)1.选择螺杆、螺母的材料考虑到螺杆承受重载，需要有足够的强度，因此选用45钢，需要调质处理。
